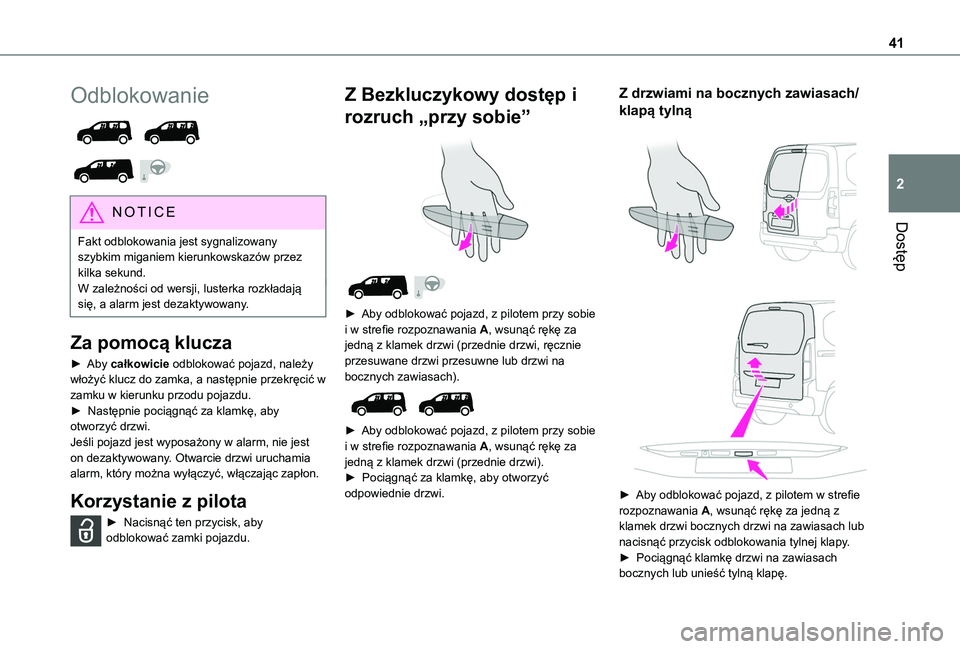

41
Dostęp
2
Odblokowanie


NOTIC E
Fakt odblokowania jest sygnalizowany
szybkim miganiem kierunkowskazów przez kilka sekund.W zależności od wersji, lusterka rozkładają się, a alarm jest dezaktywowany.
Za pomocą klucza
► Aby całkowicie odblokować pojazd, należy włożyć klucz do zamka, a następnie przekręcić w zamku w kierunku przodu pojazdu.► Następnie pociągnąć za klamkę, aby otworzyć drzwi.Jeśli pojazd jest wyposażony w alarm, nie jest on dezaktywowany. Otwarcie drzwi uruchamia alarm, który można wyłączyć, włączając zapłon.
Korzystanie z pilota
► Nacisnąć ten przycisk, aby odblokować zamki pojazdu.
Z Bezkluczykowy dostęp i
rozruch „przy sobie”


► Aby odblokować pojazd, z pilotem przy sobie i w strefie rozpoznawania A, wsunąć rękę za jedną z klamek drzwi (przednie drzwi, ręcznie przesuwane drzwi przesuwne lub drzwi na bocznych zawiasach).

► Aby odblokować pojazd, z pilotem przy sobie
i w strefie rozpoznawania A, wsunąć rękę za jedną z klamek drzwi (przednie drzwi).► Pociągnąć za klamkę, aby otworzyć odpowiednie drzwi.
Z drzwiami na bocznych zawiasach/
klapą tylną


► Aby odblokować pojazd, z pilotem w strefie rozpoznawania A, wsunąć rękę za jedną z klamek drzwi bocznych drzwi na zawiasach lub nacisnąć przycisk odblokowania tylnej klapy. ► Pociągnąć klamkę drzwi na zawiasach bocznych lub unieść tylną klapę.

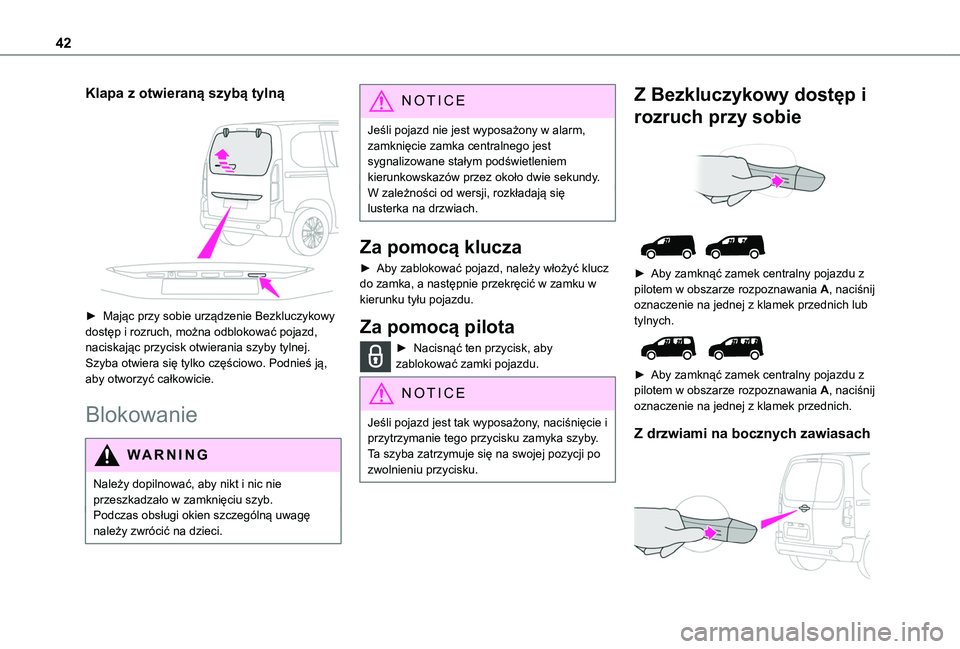

42
Klapa z otwieraną szybą tylną

► Mając przy sobie urządzenie Bezkluczykowy dostęp i rozruch, można odblokować pojazd, naciskając przycisk otwierania szyby tylnej. Szyba otwiera się tylko częściowo. Podnieś ją, aby otworzyć całkowicie.
Blokowanie
WARNI NG
Należy dopilnować, aby nikt i nic nie przeszkadzało w zamknięciu szyb.Podczas obsługi okien szczególną uwagę należy zwrócić na dzieci.
NOTIC E
Jeśli pojazd nie jest wyposażony w alarm, zamknięcie zamka centralnego jest sygnalizowane stałym podświetleniem kierunkowskazów przez około dwie sekundy.W zależności od wersji, rozkładają się lusterka na drzwiach.
Za pomocą klucza
► Aby zablokować pojazd, należy włożyć klucz do zamka, a następnie przekręcić w zamku w kierunku tyłu pojazdu.
Za pomocą pilota
► Nacisnąć ten przycisk, aby zablokować zamki pojazdu.
NOTIC E
Jeśli pojazd jest tak wyposażony, naciśnięcie i przytrzymanie tego przycisku zamyka szyby. Ta szyba zatrzymuje się na swojej pozycji po zwolnieniu przycisku.
Z Bezkluczykowy dostęp i
rozruch przy sobie


► Aby zamknąć zamek centralny pojazdu z pilotem w obszarze rozpoznawania A, naciśnij oznaczenie na jednej z klamek przednich lub tylnych.

► Aby zamknąć zamek centralny pojazdu z pilotem w obszarze rozpoznawania A, naciśnij oznaczenie na jednej z klamek przednich.
Z drzwiami na bocznych zawiasach

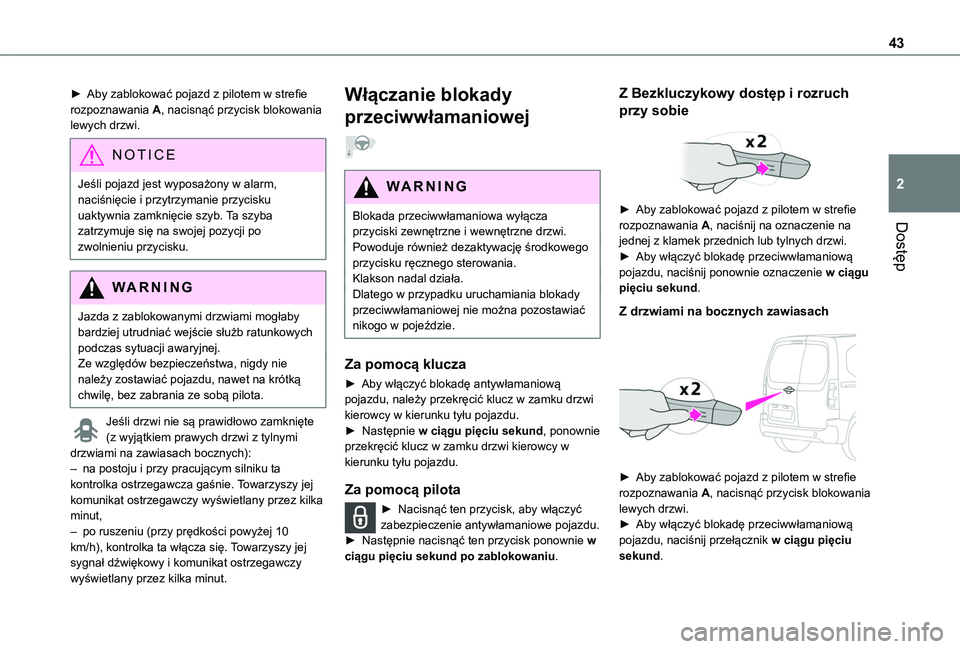

43
Dostęp
2
► Aby zablokować pojazd z pilotem w strefie rozpoznawania A, nacisnąć przycisk blokowania lewych drzwi.
NOTIC E
Jeśli pojazd jest wyposażony w alarm, naciśnięcie i przytrzymanie przycisku uaktywnia zamknięcie szyb. Ta szyba zatrzymuje się na swojej pozycji po
zwolnieniu przycisku.
WARNI NG
Jazda z zablokowanymi drzwiami mogłaby bardziej utrudniać wejście służb ratunkowych podczas sytuacji awaryjnej.Ze względów bezpieczeństwa, nigdy nie należy zostawiać pojazdu, nawet na krótką chwilę, bez zabrania ze sobą pilota.
Jeśli drzwi nie są prawidłowo zamknięte (z wyjątkiem prawych drzwi z tylnymi drzwiami na zawiasach bocznych):– na postoju i przy pracującym silniku ta kontrolka ostrzegawcza gaśnie. Towarzyszy jej komunikat ostrzegawczy wyświetlany przez kilka minut, – po ruszeniu (przy prędkości powyżej 10
km/h), kontrolka ta włącza się. Towarzyszy jej sygnał dźwiękowy i komunikat ostrzegawczy wyświetlany przez kilka minut.
Włączanie blokady
przeciwwłamaniowej
WARNI NG
Blokada przeciwwłamaniowa wyłącza przyciski zewnętrzne i wewnętrzne drzwi.
Powoduje również dezaktywację środkowego przycisku ręcznego sterowania.Klakson nadal działa.Dlatego w przypadku uruchamiania blokady przeciwwłamaniowej nie można pozostawiać nikogo w pojeździe.
Za pomocą klucza
► Aby włączyć blokadę antywłamaniową pojazdu, należy przekręcić klucz w zamku drzwi kierowcy w kierunku tyłu pojazdu.► Następnie w ciągu pięciu sekund, ponownie przekręcić klucz w zamku drzwi kierowcy w kierunku tyłu pojazdu.
Za pomocą pilota
► Nacisnąć ten przycisk, aby włączyć zabezpieczenie antywłamaniowe pojazdu.► Następnie nacisnąć ten przycisk ponownie w ciągu pięciu sekund po zablokowaniu.
Z Bezkluczykowy dostęp i rozruch
przy sobie

► Aby zablokować pojazd z pilotem w strefie rozpoznawania A, naciśnij na oznaczenie na jednej z klamek przednich lub tylnych drzwi.► Aby włączyć blokadę przeciwwłamaniową pojazdu, naciśnij ponownie oznaczenie w ciągu pięciu sekund.
Z drzwiami na bocznych zawiasach


► Aby zablokować pojazd z pilotem w strefie rozpoznawania A, nacisnąć przycisk blokowania lewych drzwi.► Aby włączyć blokadę przeciwwłamaniową pojazdu, naciśnij przełącznik w ciągu pięciu
sekund.

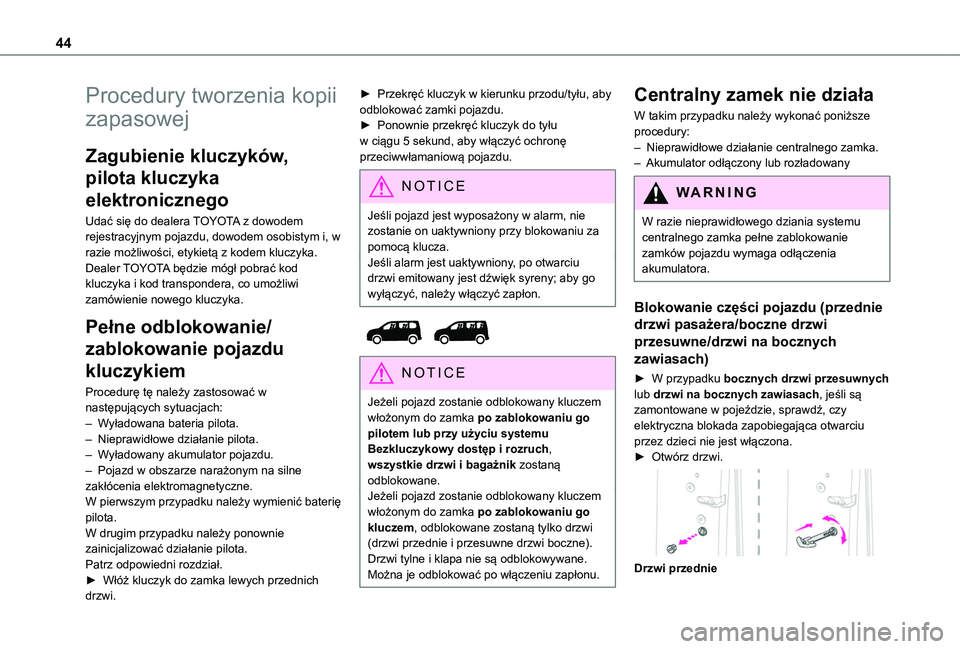

44
Procedury tworzenia kopii
zapasowej
Zagubienie kluczyków,
pilota kluczyka
elektronicznego
Udać się do dealera TOYOTA z dowodem rejestracyjnym pojazdu, dowodem osobistym i, w razie możliwości, etykietą z kodem kluczyka.Dealer TOYOTA będzie mógł pobrać kod kluczyka i kod transpondera, co umożliwi zamówienie nowego kluczyka.
Pełne odblokowanie/
zablokowanie pojazdu
kluczykiem
Procedurę tę należy zastosować w następujących sytuacjach:– Wyładowana bateria pilota.– Nieprawidłowe działanie pilota.
– Wyładowany akumulator pojazdu.– Pojazd w obszarze narażonym na silne zakłócenia elektromagnetyczne.W pierwszym przypadku należy wymienić baterię pilota.W drugim przypadku należy ponownie zainicjalizować działanie pilota.Patrz odpowiedni rozdział.► Włóż kluczyk do zamka lewych przednich
drzwi.
► Przekręć kluczyk w kierunku przodu/tyłu, aby odblokować zamki pojazdu.► Ponownie przekręć kluczyk do tyłu w ciągu 5 sekund, aby włączyć ochronę przeciwwłamaniową pojazdu.
NOTIC E
Jeśli pojazd jest wyposażony w alarm, nie zostanie on uaktywniony przy blokowaniu za
pomocą klucza.Jeśli alarm jest uaktywniony, po otwarciu drzwi emitowany jest dźwięk syreny; aby go wyłączyć, należy włączyć zapłon.


NOTIC E
Jeżeli pojazd zostanie odblokowany kluczem włożonym do zamka po zablokowaniu go pilotem lub przy użyciu systemu Bezkluczykowy dostęp i rozruch, wszystkie drzwi i bagażnik zostaną odblokowane.Jeżeli pojazd zostanie odblokowany kluczem włożonym do zamka po zablokowaniu go kluczem, odblokowane zostaną tylko drzwi (drzwi przednie i przesuwne drzwi boczne). Drzwi tylne i klapa nie są odblokowywane. Można je odblokować po włączeniu zapłonu.
Centralny zamek nie działa
W takim przypadku należy wykonać poniższe procedury:– Nieprawidłowe działanie centralnego zamka.– Akumulator odłączony lub rozładowany
W ARNI NG
W razie nieprawidłowego dziania systemu centralnego zamka pełne zablokowanie
zamków pojazdu wymaga odłączenia akumulatora.
Blokowanie części pojazdu (przednie
drzwi pasażera/boczne drzwi
przesuwne/drzwi na bocznych
zawiasach)
► W przypadku bocznych drzwi przesuwnych lub drzwi na bocznych zawiasach, jeśli są zamontowane w pojeździe, sprawdź, czy elektryczna blokada zapobiegająca otwarciu przez dzieci nie jest włączona.► Otwórz drzwi.

Drzwi przednie

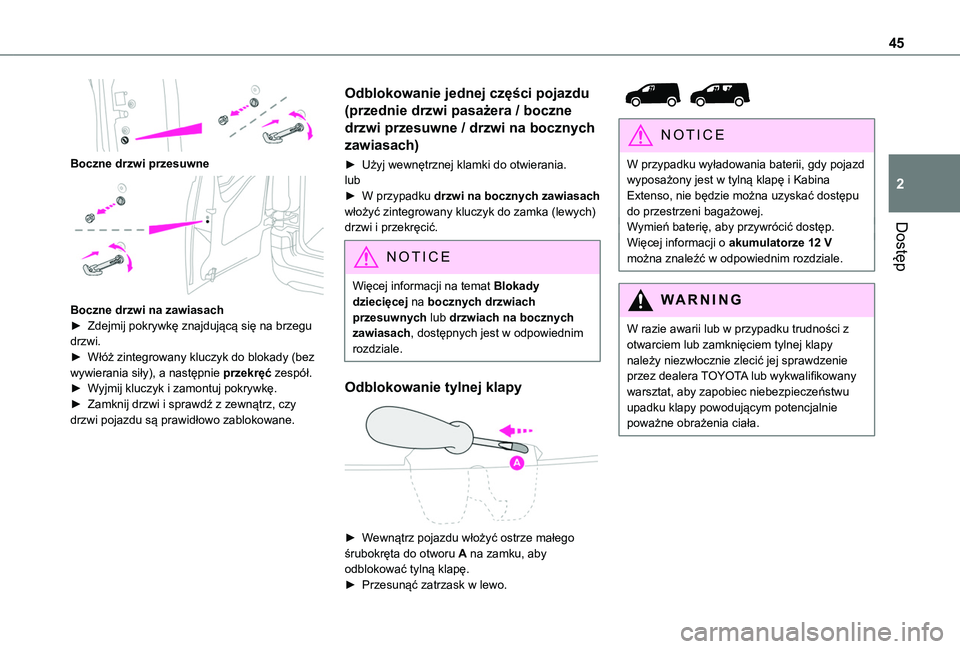

45
Dostęp
2

Boczne drzwi przesuwne

Boczne drzwi na zawiasach► Zdejmij pokrywkę znajdującą się na brzegu drzwi.► Włóż zintegrowany kluczyk do blokady (bez wywierania siły), a następnie przekręć zespół.► Wyjmij kluczyk i zamontuj pokrywkę. ► Zamknij drzwi i sprawdź z zewnątrz, czy drzwi pojazdu są prawidłowo zablokowane.
Odblokowanie jednej części pojazdu
(przednie drzwi pasażera / boczne
drzwi przesuwne / drzwi na bocznych
zawiasach)
► Użyj wewnętrznej klamki do otwierania.lub► W przypadku drzwi na bocznych zawiasach włożyć zintegrowany kluczyk do zamka (lewych) drzwi i przekręcić.
NOTIC E
Więcej informacji na temat Blokady dziecięcej na bocznych drzwiach przesuwnych lub drzwiach na bocznych zawiasach, dostępnych jest w odpowiednim rozdziale.
Odblokowanie tylnej klapy

► Wewnątrz pojazdu włożyć ostrze małego
śrubokręta do otworu A na zamku, aby odblokować tylną klapę.► Przesunąć zatrzask w lewo.

NOTIC E
W przypadku wyładowania baterii, gdy pojazd wyposażony jest w tylną klapę i Kabina Extenso, nie będzie można uzyskać dostępu do przestrzeni bagażowej.Wymień baterię, aby przywrócić dostęp.Więcej informacji o akumulatorze 12 V można znaleźć w odpowiednim rozdziale.
WARNI NG
W razie awarii lub w przypadku trudności z otwarciem lub zamknięciem tylnej klapy należy niezwłocznie zlecić jej sprawdzenie przez dealera TOYOTA lub wykwalifikowany warsztat, aby zapobiec niebezpieczeństwu upadku klapy powodującym potencjalnie poważne obrażenia ciała.

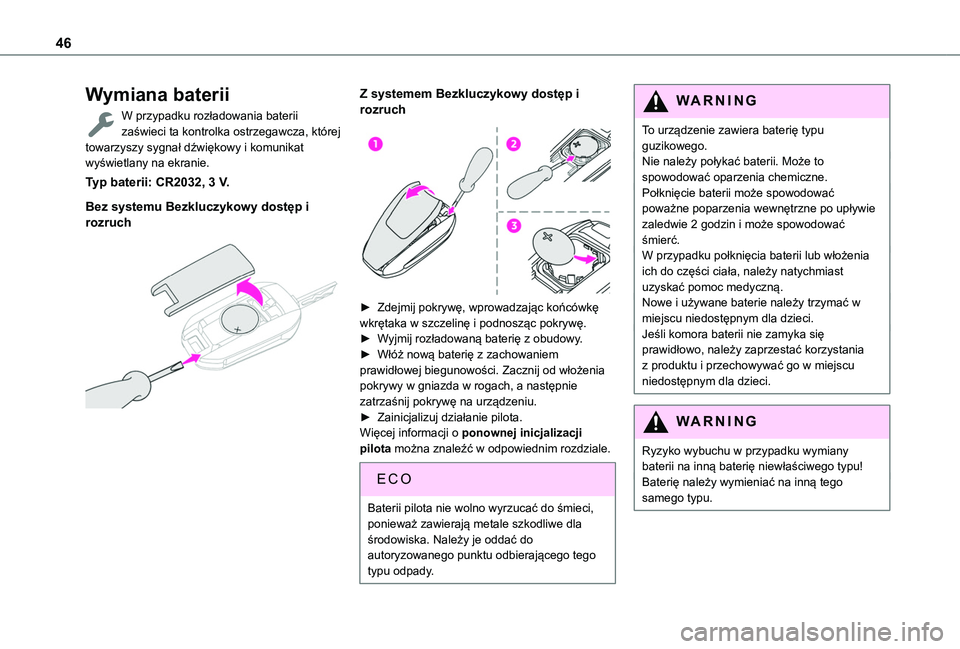

46
Wymiana baterii
W przypadku rozładowania baterii zaświeci ta kontrolka ostrzegawcza, której towarzyszy sygnał dźwiękowy i komunikat wyświetlany na ekranie.
Typ baterii: CR2032, 3 V.
Bez systemu Bezkluczykowy dostęp i rozruch

Z systemem Bezkluczykowy dostęp i rozruch

► Zdejmij pokrywę, wprowadzając końcówkę wkrętaka w szczelinę i podnosząc pokrywę.► Wyjmij rozładowaną baterię z obudowy.► Włóż nową baterię z zachowaniem prawidłowej biegunowości. Zacznij od włożenia pokrywy w gniazda w rogach, a następnie zatrzaśnij pokrywę na urządzeniu.► Zainicjalizuj działanie pilota.Więcej informacji o ponownej inicjalizacji
pilota można znaleźć w odpowiednim rozdziale.
EC O
Baterii pilota nie wolno wyrzucać do śmieci, ponieważ zawierają metale szkodliwe dla środowiska. Należy je oddać do autoryzowanego punktu odbierającego tego typu odpady.
WARNI NG
To urządzenie zawiera baterię typu guzikowego.Nie należy połykać baterii. Może to spowodować oparzenia chemiczne.Połknięcie baterii może spowodować poważne poparzenia wewnętrzne po upływie zaledwie 2 godzin i może spowodować śmierć.W przypadku połknięcia baterii lub włożenia ich do części ciała, należy natychmiast uzyskać pomoc medyczną.Nowe i używane baterie należy trzymać w miejscu niedostępnym dla dzieci.Jeśli komora baterii nie zamyka się prawidłowo, należy zaprzestać korzystania z produktu i przechowywać go w miejscu niedostępnym dla dzieci.
WARNI NG
Ryzyko wybuchu w przypadku wymiany baterii na inną baterię niewłaściwego typu!Baterię należy wymieniać na inną tego samego typu.

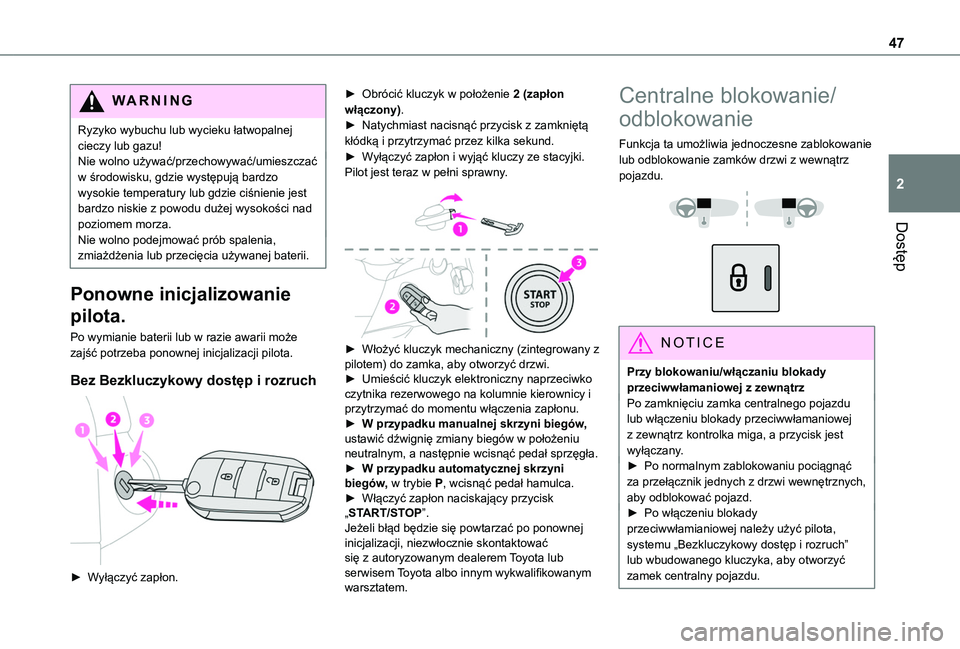

47
Dostęp
2
WARNI NG
Ryzyko wybuchu lub wycieku łatwopalnej cieczy lub gazu!Nie wolno używać/przechowywać/umieszczać w środowisku, gdzie występują bardzo wysokie temperatury lub gdzie ciśnienie jest bardzo niskie z powodu dużej wysokości nad poziomem morza.Nie wolno podejmować prób spalenia, zmiażdżenia lub przecięcia używanej baterii.
Ponowne inicjalizowanie
pilota.
Po wymianie baterii lub w razie awarii może zajść potrzeba ponownej inicjalizacji pilota.
Bez Bezkluczykowy dostęp i rozruch

► Wyłączyć zapłon.
► Obrócić kluczyk w położenie 2 (zapłon włączony).► Natychmiast nacisnąć przycisk z zamkniętą kłódką i przytrzymać przez kilka sekund.► Wyłączyć zapłon i wyjąć kluczy ze stacyjki.Pilot jest teraz w pełni sprawny.
► Włożyć kluczyk mechaniczny (zintegrowany z pilotem) do zamka, aby otworzyć drzwi.► Umieścić kluczyk elektroniczny naprzeciwko czytnika rezerwowego na kolumnie kierownicy i przytrzymać do momentu włączenia zapłonu.► W przypadku manualnej skrzyni biegów, ustawić dźwignię zmiany biegów w położeniu neutralnym, a następnie wcisnąć pedał sprzęgła.► W przypadku automatycznej skrzyni biegów, w trybie P, wcisnąć pedał hamulca.► Włączyć zapłon naciskający przycisk „START/STOP”.Jeżeli błąd będzie się powtarzać po ponownej inicjalizacji, niezwłocznie skontaktować się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem.
Centralne blokowanie/
odblokowanie
Funkcja ta umożliwia jednoczesne zablokowanie lub odblokowanie zamków drzwi z wewnątrz pojazdu.


NOTIC E
Przy blokowaniu/włączaniu blokady przeciwwłamaniowej z zewnątrzPo zamknięciu zamka centralnego pojazdu lub włączeniu blokady przeciwwłamaniowej z zewnątrz kontrolka miga, a przycisk jest wyłączany.► Po normalnym zablokowaniu pociągnąć za przełącznik jednych z drzwi wewnętrznych, aby odblokować pojazd.► Po włączeniu blokady przeciwwłamianiowej należy użyć pilota, systemu „Bezkluczykowy dostęp i rozruch” lub wbudowanego kluczyka, aby otworzyć zamek centralny pojazdu.

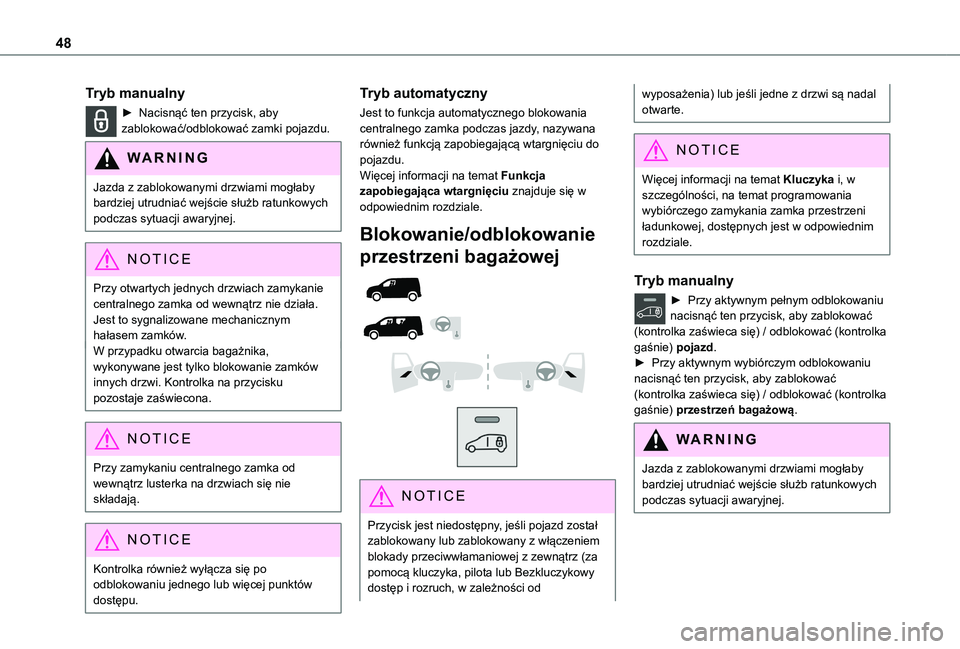

48
Tryb manualny
► Nacisnąć ten przycisk, aby zablokować/odblokować zamki pojazdu.
WARNI NG
Jazda z zablokowanymi drzwiami mogłaby bardziej utrudniać wejście służb ratunkowych podczas sytuacji awaryjnej.
NOTIC E
Przy otwartych jednych drzwiach zamykanie centralnego zamka od wewnątrz nie działa. Jest to sygnalizowane mechanicznym hałasem zamków.W przypadku otwarcia bagażnika, wykonywane jest tylko blokowanie zamków innych drzwi. Kontrolka na przycisku pozostaje zaświecona.
NOTIC E
Przy zamykaniu centralnego zamka od wewnątrz lusterka na drzwiach się nie składają.
NOTIC E
Kontrolka również wyłącza się po odblokowaniu jednego lub więcej punktów
dostępu.
Tryb automatyczny
Jest to funkcja automatycznego blokowania centralnego zamka podczas jazdy, nazywana również funkcją zapobiegającą wtargnięciu do pojazdu.Więcej informacji na temat Funkcja zapobiegająca wtargnięciu znajduje się w odpowiednim rozdziale.
Blokowanie/odblokowanie
przestrzeni bagażowej




NOTIC E
Przycisk jest niedostępny, jeśli pojazd został zablokowany lub zablokowany z włączeniem blokady przeciwwłamaniowej z zewnątrz (za pomocą kluczyka, pilota lub Bezkluczykowy dostęp i rozruch, w zależności od
wyposażenia) lub jeśli jedne z drzwi są nadal otwarte.
NOTIC E
Więcej informacji na temat Kluczyka i, w szczególności, na temat programowania wybiórczego zamykania zamka przestrzeni ładunkowej, dostępnych jest w odpowiednim rozdziale.
Tryb manualny
► Przy aktywnym pełnym odblokowaniu nacisnąć ten przycisk, aby zablokować (kontrolka zaświeca się) / odblokować (kontrolka gaśnie) pojazd.► Przy aktywnym wybiórczym odblokowaniu nacisnąć ten przycisk, aby zablokować (kontrolka zaświeca się) / odblokować (kontrolka gaśnie) przestrzeń bagażową.
WARNI NG
Jazda z zablokowanymi drzwiami mogłaby bardziej utrudniać wejście służb ratunkowych podczas sytuacji awaryjnej.

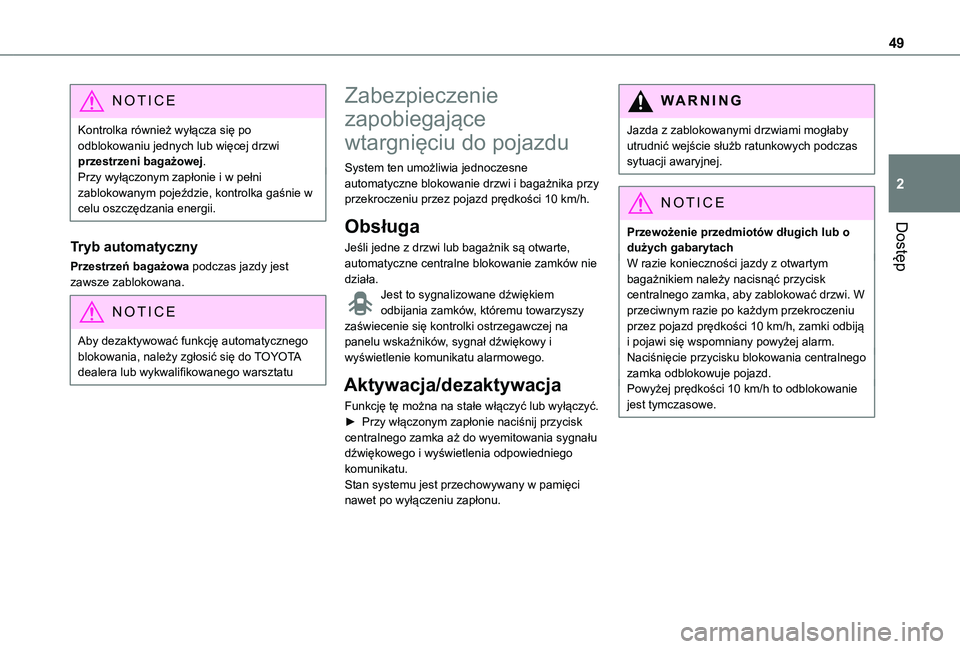

49
Dostęp
2
NOTIC E
Kontrolka również wyłącza się po odblokowaniu jednych lub więcej drzwi przestrzeni bagażowej.Przy wyłączonym zapłonie i w pełni zablokowanym pojeździe, kontrolka gaśnie w celu oszczędzania energii.
Tryb automatyczny
Przestrzeń bagażowa podczas jazdy jest zawsze zablokowana.
NOTIC E
Aby dezaktywować funkcję automatycznego blokowania, należy zgłosić się do TOYOTA dealera lub wykwalifikowanego warsztatu
Zabezpieczenie
zapobiegające
wtargnięciu do pojazdu
System ten umożliwia jednoczesne automatyczne blokowanie drzwi i bagażnika przy przekroczeniu przez pojazd prędkości 10 km/h.
Obsługa
Jeśli jedne z drzwi lub bagażnik są otwarte, automatyczne centralne blokowanie zamków nie działa.Jest to sygnalizowane dźwiękiem odbijania zamków, któremu towarzyszy zaświecenie się kontrolki ostrzegawczej na panelu wskaźników, sygnał dźwiękowy i wyświetlenie komunikatu alarmowego.
Aktywacja/dezaktywacja
Funkcję tę można na stałe włączyć lub wyłączyć.► Przy włączonym zapłonie naciśnij przycisk centralnego zamka aż do wyemitowania sygnału
dźwiękowego i wyświetlenia odpowiedniego komunikatu.Stan systemu jest przechowywany w pamięci nawet po wyłączeniu zapłonu.
WARNI NG
Jazda z zablokowanymi drzwiami mogłaby utrudnić wejście służb ratunkowych podczas sytuacji awaryjnej.
NOTIC E
Przewożenie przedmiotów długich lub o dużych gabarytach W razie konieczności jazdy z otwartym bagażnikiem należy nacisnąć przycisk centralnego zamka, aby zablokować drzwi. W przeciwnym razie po każdym przekroczeniu przez pojazd prędkości 10 km/h, zamki odbiją i pojawi się wspomniany powyżej alarm.Naciśnięcie przycisku blokowania centralnego zamka odblokowuje pojazd.Powyżej prędkości 10 km/h to odblokowanie jest tymczasowe.

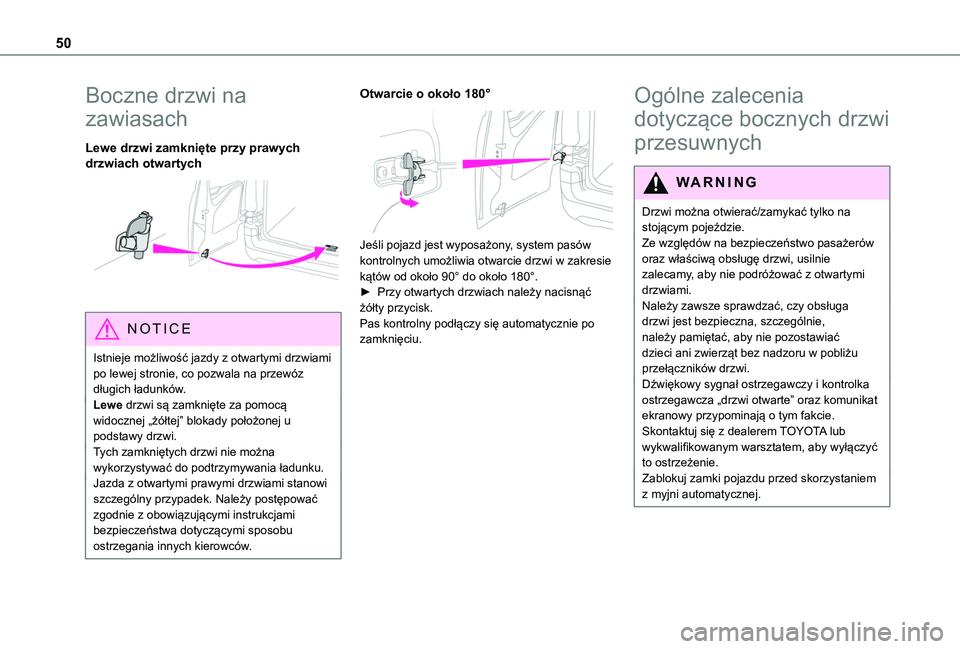

50
Boczne drzwi na
zawiasach
Lewe drzwi zamknięte przy prawych drzwiach otwartych

NOTIC E
Istnieje możliwość jazdy z otwartymi drzwiami po lewej stronie, co pozwala na przewóz długich ładunków.Lewe drzwi są zamknięte za pomocą widocznej „żółtej” blokady położonej u podstawy drzwi.
Tych zamkniętych drzwi nie można wykorzystywać do podtrzymywania ładunku.Jazda z otwartymi prawymi drzwiami stanowi szczególny przypadek. Należy postępować zgodnie z obowiązującymi instrukcjami bezpieczeństwa dotyczącymi sposobu ostrzegania innych kierowców.
Otwarcie o około 180°

Jeśli pojazd jest wyposażony, system pasów kontrolnych umożliwia otwarcie drzwi w zakresie kątów od około 90° do około 180°.► Przy otwartych drzwiach należy nacisnąć żółty przycisk.Pas kontrolny podłączy się automatycznie po zamknięciu.
Ogólne zalecenia
dotyczące bocznych drzwi
przesuwnych
WARNI NG
Drzwi można otwierać/zamykać tylko na stojącym pojeździe.Ze względów na bezpieczeństwo pasażerów oraz właściwą obsługę drzwi, usilnie zalecamy, aby nie podróżować z otwartymi drzwiami. Należy zawsze sprawdzać, czy obsługa drzwi jest bezpieczna, szczególnie, należy pamiętać, aby nie pozostawiać dzieci ani zwierząt bez nadzoru w pobliżu przełączników drzwi.Dźwiękowy sygnał ostrzegawczy i kontrolka ostrzegawcza „drzwi otwarte” oraz komunikat ekranowy przypominają o tym fakcie. Skontaktuj się z dealerem TOYOTA lub
wykwalifikowanym warsztatem, aby wyłączyć to ostrzeżenie.Zablokuj zamki pojazdu przed skorzystaniem z myjni automatycznej.
