Page 21 of 352
21
Instrumentos
1
É obrigatórioatestar, no mínimo 5 litros de AdBlue® ao respetivo depósito.
SCR sistema de controlo de emissões (Diesel)Fixo, quando ligar a ignição, acompanhado de um sinal sonoro e de uma mensagem.Foi detetada uma avaria envolvendo o sistema de controlo de emissões SCR.Este aviso desaparece assim que o sistema de controlo de emissões retomar os valores normais.A luz de aviso AdBlue® pisca quando ligar a ignição, com luzes de aviso de serviço e autodiagnóstico do motor permanentemente acesas, acompanhadas de um sinal sonoro e de uma mensagem que indica a autonomia de condução.Dependendo da mensagem exibida, é possível percorrer até 1100 km (685 milhas) antes do sistema imobilizador do motor ser ativado.Proceda a (3) sem demora, para o
impedimento de arranque.A luz de aviso AdBlue® pisca quando ligar a ignição, com luzes de aviso de serviço e autodiagnóstico do motor permanentemente acesas, acompanhadas de um sinal sonoro e de uma mensagem que indica que o sistema impediu o motor de entrar em funcionamento.O sistema imobilizador do motor evita que este
volte a entrar em funcionamento (sobreposto
ao limite de velocidade autorizado após confirmação de avaria no sistema de controlo das emissões).Para colocar o motor em funcionamento, proceda a (2).
ServiçoPermanentemente aceso, sendo acompanhado de uma mensagem.Foi detetado um ou mais problemas pequenos para os quais não existe uma luz de aviso específica.Identifique a causa do problema através da mensagem exibida no painel de instrumentos.Poderá ter de resolver alguns problemas, tais como substituir a pilha do comando remoto.Para qualquer outro problema, tal como falha no sistema de deteção de pressão baixa dos pneus, proceda a (3).Fixo, sendo acompanhado da apresentação de uma mensagem.Foi detetado um ou mais problemas importantes para os quais não existe uma luz de aviso específica.
Identifique a causa da anomalia através da mensagem exibida no painel de instrumentos e, de seguida, proceda a (3).Fixo, juntamente com a mensagem "Parking brake fault" ("Problema no travão de estacionamento").O desbloqueio automático do travão de estacionamento elétrico não está disponível.Proceda a (2).
Luz de aviso de serviço permanentemente acesa e luz de aviso de serviço (chave de porcas) a piscar e depois permanentemente acesa.Os intervalos entre os serviços de manutenção foram ultrapassados.Leve o seu veículo à manutenção o mais rapidamente possível.Apenas com motores diesel.
Luz de nevoeiro traseiraPreso.A luz acende
Luzes de aviso/indicadores verdes
Stop & StartPreso.Quando o veículo para, o Stop & Start coloca o motor no modo STOP.A piscar temporariamente.O modo STOP está temporariamente indisponível ou o modo START é ativado automaticamentePara mais informações, consulte a respetiva
secçãoCondução.
Veículo pronto para conduzir (Elétrico)Fixo, juntamente com um sinal sonoro quando acende.O veículo está pronto para conduzir e os sistemas de conforto térmico estão disponíveis.A luz indicadora apaga ao atingir uma velocidade de aproximadamente 5km/h (3 mph) e acende-se novamente quando o veículo para
de se movimentar.
Page 22 of 352
22

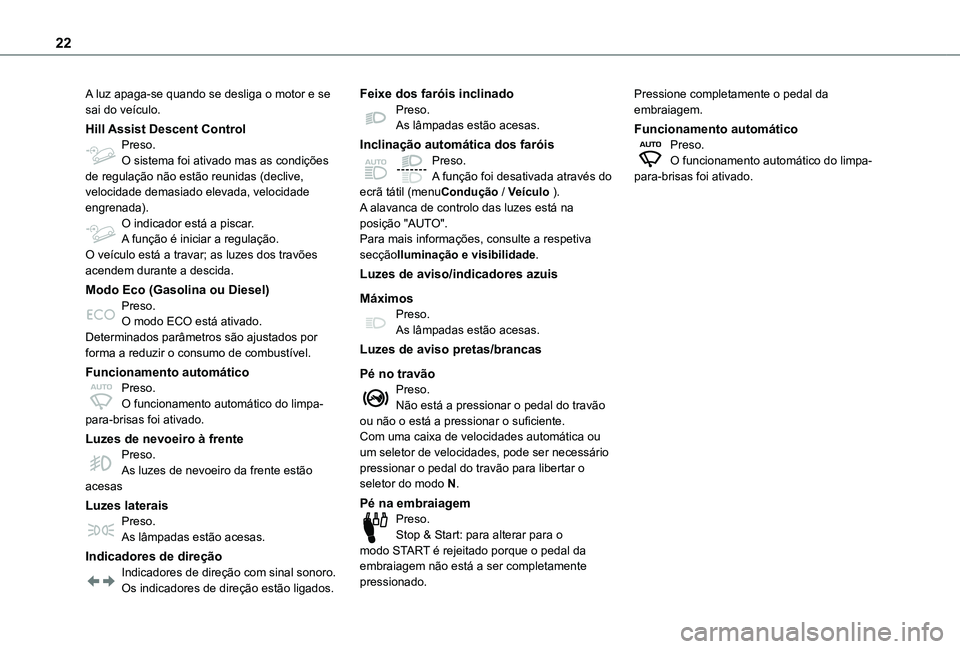

A luz apaga-se quando se desliga o motor e se sai do veículo.
Hill Assist Descent ControlPreso.O sistema foi ativado mas as condições de regulação não estão reunidas (declive, velocidade demasiado elevada, velocidade engrenada).O indicador está a piscar.A função é iniciar a regulação.O veículo está a travar; as luzes dos travões acendem durante a descida.
Modo Eco (Gasolina ou Diesel)Preso.O modo ECO está ativado.Determinados parâmetros são ajustados por forma a reduzir o consumo de combustível.
Funcionamento automáticoPreso.O funcionamento automático do limpa-para-brisas foi ativado.
Luzes de nevoeiro à frente
Preso.As luzes de nevoeiro da frente estão acesas
Luzes lateraisPreso.As lâmpadas estão acesas.
Indicadores de direçãoIndicadores de direção com sinal sonoro.Os indicadores de direção estão ligados.
Feixe dos faróis inclinadoPreso.As lâmpadas estão acesas.
Inclinação automática dos faróisPreso.A função foi desativada através do ecrã tátil (menuCondução / Veículo ).A alavanca de controlo das luzes está na posição "AUTO".Para mais informações, consulte a respetiva secçãoIluminação e visibilidade.
Luzes de aviso/indicadores azuis
MáximosPreso.As lâmpadas estão acesas.
Luzes de aviso pretas/brancas
Pé no travãoPreso.Não está a pressionar o pedal do travão ou não o está a pressionar o suficiente.Com uma caixa de velocidades automática ou
um seletor de velocidades, pode ser necessário pressionar o pedal do travão para libertar o seletor do modo N.
Pé na embraiagemPreso.Stop & Start: para alterar para o modo START é rejeitado porque o pedal da embraiagem não está a ser completamente pressionado.
Pressione completamente o pedal da embraiagem.
Funcionamento automáticoPreso.O funcionamento automático do limpa-para-brisas foi ativado.
Page 23 of 352
23
Instrumentos
1

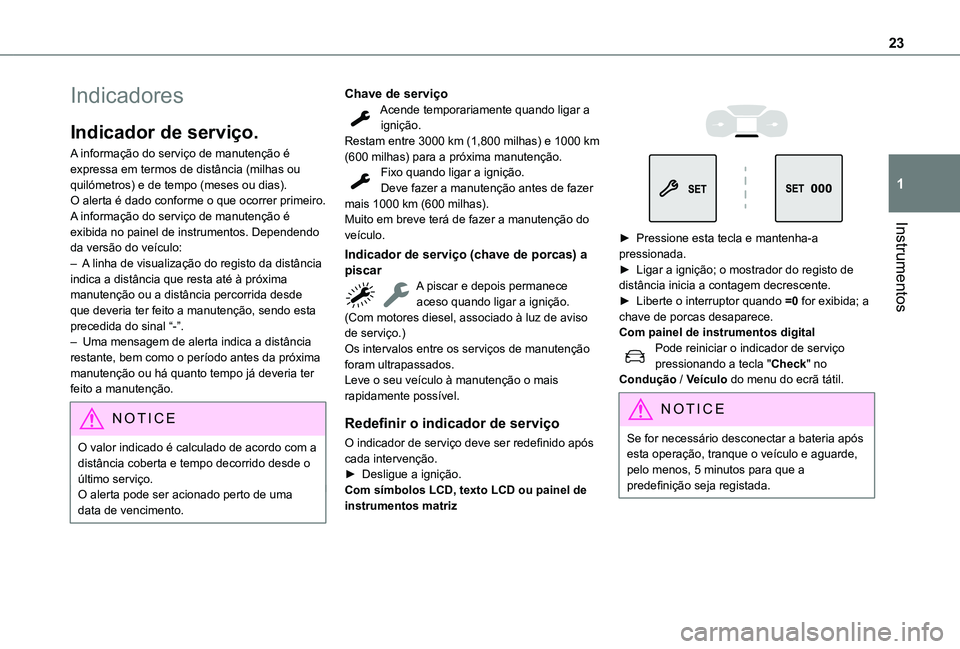

Indicadores
Indicador de serviço.
A informação do serviço de manutenção é expressa em termos de distância (milhas ou quilómetros) e de tempo (meses ou dias).O alerta é dado conforme o que ocorrer primeiro.A informação do serviço de manutenção é exibida no painel de instrumentos. Dependendo da versão do veículo:– A linha de visualização do registo da distância indica a distância que resta até à próxima manutenção ou a distância percorrida desde que deveria ter feito a manutenção, sendo esta precedida do sinal “-”.– Uma mensagem de alerta indica a distância restante, bem como o período antes da próxima manutenção ou há quanto tempo já deveria ter feito a manutenção.
NOTIC E
O valor indicado é calculado de acordo com a distância coberta e tempo decorrido desde o último serviço.O alerta pode ser acionado perto de uma data de vencimento.
Chave de serviçoAcende temporariamente quando ligar a ignição.Restam entre 3000 km (1,800 milhas) e 1000 km (600 milhas) para a próxima manutenção.Fixo quando ligar a ignição.Deve fazer a manutenção antes de fazer mais 1000 km (600 milhas).Muito em breve terá de fazer a manutenção do veículo.
Indicador de serviço (chave de porcas) a piscarA piscar e depois permanece aceso quando ligar a ignição.(Com motores diesel, associado à luz de aviso de serviço.)Os intervalos entre os serviços de manutenção foram ultrapassados.Leve o seu veículo à manutenção o mais rapidamente possível.
Redefinir o indicador de serviço
O indicador de serviço deve ser redefinido após
cada intervenção.► Desligue a ignição.Com símbolos LCD, texto LCD ou painel de instrumentos matriz
► Pressione esta tecla e mantenha-a
pressionada.► Ligar a ignição; o mostrador do registo de distância inicia a contagem decrescente.► Liberte o interruptor quando =0 for exibida; a chave de porcas desaparece.Com painel de instrumentos digitalPode reiniciar o indicador de serviço pressionando a tecla "Check" no Condução / Veículo do menu do ecrã tátil.
NOTIC E
Se for necessário desconectar a bateria após esta operação, tranque o veículo e aguarde, pelo menos, 5 minutos para que a predefinição seja registada.
Page 24 of 352
24

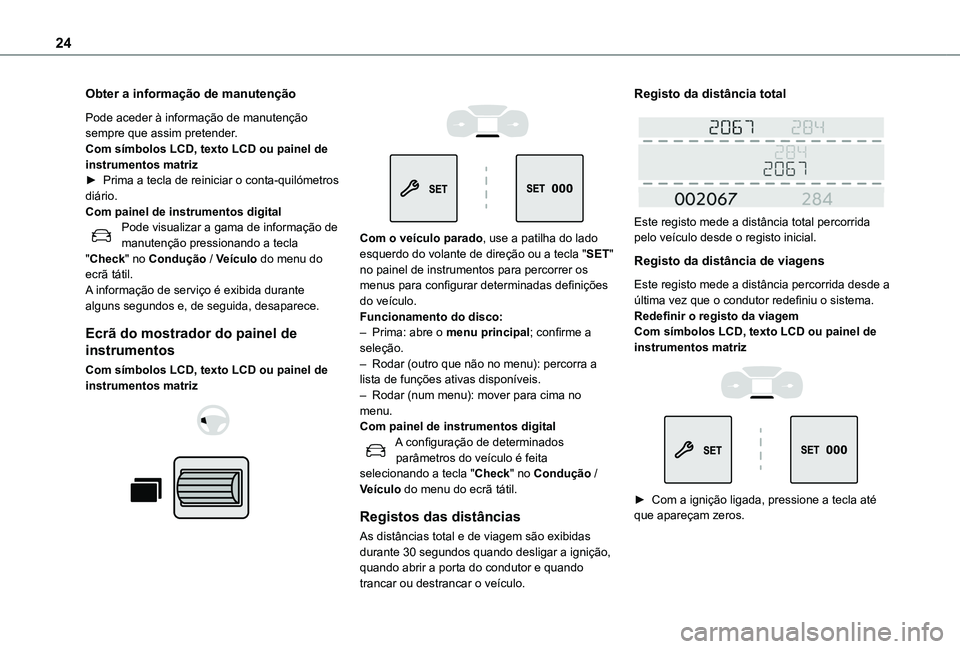

Obter a informação de manutenção
Pode aceder à informação de manutenção sempre que assim pretender.Com símbolos LCD, texto LCD ou painel de instrumentos matriz► Prima a tecla de reiniciar o conta-quilómetros diário.Com painel de instrumentos digitalPode visualizar a gama de informação de manutenção pressionando a tecla "Check" no Condução / Veículo do menu do ecrã tátil.A informação de serviço é exibida durante alguns segundos e, de seguida, desaparece.
Ecrã do mostrador do painel de
instrumentos
Com símbolos LCD, texto LCD ou painel de instrumentos matriz
Com o veículo parado, use a patilha do lado
esquerdo do volante de direção ou a tecla "SET" no painel de instrumentos para percorrer os menus para configurar determinadas definições do veículo.Funcionamento do disco:– Prima: abre o menu principal; confirme a seleção.– Rodar (outro que não no menu): percorra a lista de funções ativas disponíveis.– Rodar (num menu): mover para cima no menu.Com painel de instrumentos digitalA configuração de determinados parâmetros do veículo é feita selecionando a tecla "Check" no Condução / Veículo do menu do ecrã tátil.
Registos das distâncias
As distâncias total e de viagem são exibidas durante 30 segundos quando desligar a ignição, quando abrir a porta do condutor e quando trancar ou destrancar o veículo.
Registo da distância total
Este registo mede a distância total percorrida pelo veículo desde o registo inicial.
Registo da distância de viagens
Este registo mede a distância percorrida desde a última vez que o condutor redefiniu o sistema.Redefinir o registo da viagemCom símbolos LCD, texto LCD ou painel de instrumentos matriz
► Com a ignição ligada, pressione a tecla até que apareçam zeros.
Page 25 of 352
25
Instrumentos
1

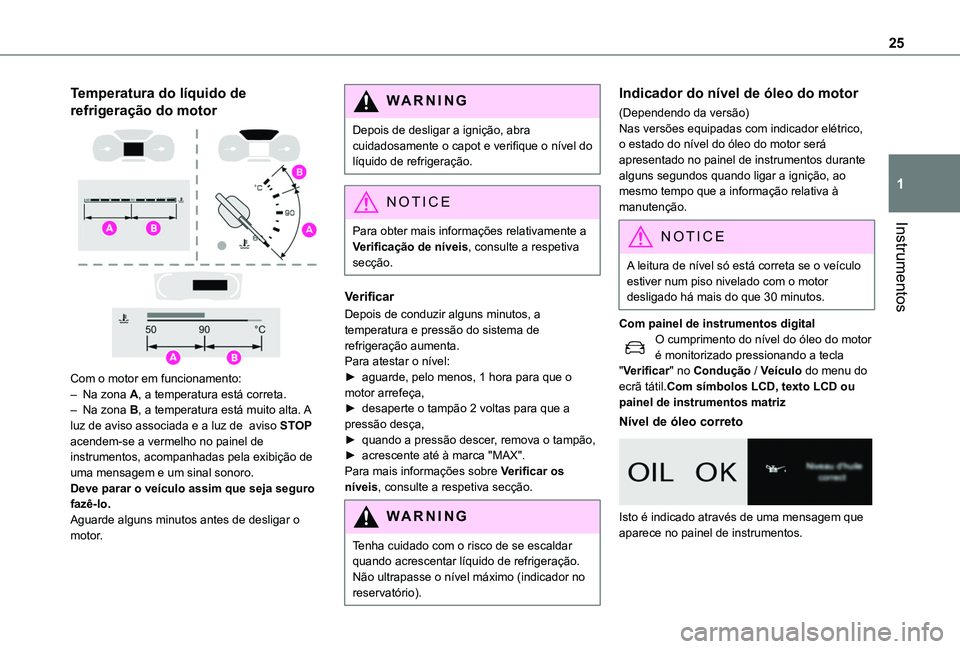

Temperatura do líquido de
refrigeração do motor
Com o motor em funcionamento:– Na zona A, a temperatura está correta.– Na zona B, a temperatura está muito alta. A luz de aviso associada e a luz de aviso STOP acendem-se a vermelho no painel de instrumentos, acompanhadas pela exibição de uma mensagem e um sinal sonoro.Deve parar o veículo assim que seja seguro fazê-lo.Aguarde alguns minutos antes de desligar o motor.
WARNI NG
Depois de desligar a ignição, abra cuidadosamente o capot e verifique o nível do líquido de refrigeração.
NOTIC E
Para obter mais informações relativamente a
Verificação de níveis, consulte a respetiva secção.
Verificar
Depois de conduzir alguns minutos, a temperatura e pressão do sistema de refrigeração aumenta.Para atestar o nível:► aguarde, pelo menos, 1 hora para que o motor arrefeça,► desaperte o tampão 2 voltas para que a pressão desça,► quando a pressão descer, remova o tampão,► acrescente até à marca "MAX".Para mais informações sobre Verificar os níveis, consulte a respetiva secção.
WARNI NG
Tenha cuidado com o risco de se escaldar quando acrescentar líquido de refrigeração. Não ultrapasse o nível máximo (indicador no reservatório).
Indicador do nível de óleo do motor
(Dependendo da versão)Nas versões equipadas com indicador elétrico, o estado do nível do óleo do motor será apresentado no painel de instrumentos durante alguns segundos quando ligar a ignição, ao mesmo tempo que a informação relativa à manutenção.
NOTIC E
A leitura de nível só está correta se o veículo estiver num piso nivelado com o motor desligado há mais do que 30 minutos.
Com painel de instrumentos digitalO cumprimento do nível do óleo do motor é monitorizado pressionando a tecla "Verificar" no Condução / Veículo do menu do ecrã tátil.Com símbolos LCD, texto LCD ou painel de instrumentos matriz
Nível de óleo correto
Isto é indicado através de uma mensagem que aparece no painel de instrumentos.
Page 26 of 352
26
Nível de óleo baixo
Isto é indicado através de uma mensagem que aparece no painel de instrumentos.Se com uma vareta confirmar que o nível de óleo está baixo, deve atestar para evitar danos no motor.Para obter mais informações relativamente a Verificação de níveis, consulte a respetiva secção.
Avaria no indicador do óleo
Isto é indicado através de uma mensagem que aparece no painel de instrumentos.
Contacte um concessionário TOYOTA autorizado, reparador Toyota autorizado ou uma oficina devidamente qualificada.
WARNI NG
Em caso de mau funcionamento do manómetro elétrico, o nível de óleo deixa de poder ser monitorizado.Se o sistema estiver avariado, deve verificar o nível de óleo do motor utilizando a vareta manual localizada no compartimento do motor.Para obter mais informações relativamente a Verificação de níveis, consulte a respetiva secção.
AdBlue® indicadores de gama
Os motores diesel estão equipados com um sistema que associa o SCR sistema de controlo de emissões (Redução catalítica seletiva) e o filtro de partículas diesel (DPF) para tratamento dos gases de escape. Estes não funcionam sem AdBlue®fluido.Quando o nível de AdBlue® descer abaixo do nível da reserva (entre 2,400 e 0 km (1,500
milhas e 0 milhas)), a luz de aviso acende quando ligar a ignição e a distância estimada que pode ser percorrida antes do sistema que impede o motor de entrar em funcionamento ser ativado é exibida no painel de instrumentos.
WARNI NG
O sistema que impede o motor de entrar em funcionamento é obrigatório por lei e é ativado automaticamente assim que o AdBlue® depósito ficar vazio. Já não é possível colocar o motor em funcionamento sem antes atestar até ao AdBlue® nível mínimo.
Visualização manual da autonomia
Quando a autonomia de condução for superior a 2400 km (1500 milhas), esta não será exibida de forma automática.Com símbolos LCD, texto LCD ou painel de instrumentos matriz
► Pressione esta tecla para visualizar temporariamente a autonomia de condução. Com painel de instrumentos digitalPode visualizar a gama de informação pressionando a tecla "Check" no Condução/Veículo do menu do ecrã tátil.
Page 27 of 352
27
Instrumentos
1
Ações necessárias relacionadas com a falta de AdBlue®
As luzes de aviso que se seguem acendem quando a quantidade de AdBlue® for inferior ao nível de reserva e que corresponde a uma autonomia de 2400 km (1,500 milhas).Juntamente com as luzes de aviso, as mensagem relembram-no regularmente que é necessário atestar para que o motor não seja imobilizado pelo sistema. Consulte Luzes de aviso e indicadores secção para obter mais detalhes relativamente à mensagem exibida.
NOTIC E
Para mais informações sobre AdBlue® (Motores diesel)e, em particular quando atestar, consulte a respetiva secção.
Motores com Euro 6.2 / 6.3
Luzes de aviso/indicadores
AçãoAutonomia restante
Ateste.Entre 2400 km e 800 km (1,500 milhas e 500 milhas)
Luzes de aviso/indicadores
AçãoAutonomia restante
Ateste o mais rapidamente possível.
Entre 800 km e 100 km (500 milhas e 62 milhas)
É importante atestardevido ao risco do motor ser impedido de arrancar.
Entre 100 km e 0 km (62 milhas e 0 milhas)
Para poder reiniciar o motor, adicione pelo menos 5 litros no depósito AdBlue®.
0 milhas (km)
Avaria no sistema de controlo de emissões SCR
Avaria
Se for detetada uma avaria, estas luzes de aviso acendem, sendo acompanhadas de um sinal sonoro e da mensagem "Defeito antipoluição” ou “NO START IN”.
O alerta é ativado durante a condução quando a falha for detetada pela primeira vez. Depois disso, o alerta será ativado sempre que ligar a ignição e o problema persistir.
NOTIC E
Se a falha for temporária, o alerta desaparece na próxima viagem depois do autodiagnóstico do sistema de controlo de emissões SCR.
Avaria confirmada durante a fase de condução autorizada (entre 1100 km e 0 km (685 milhas e 0 milhas))
Se a indicação de falha for exibida permanentemente após circular 50 km (31 milhas), a falha do sistema SCR é confirmada.A luz de aviso AdBlue pisca e é exibida uma mensagem "Defeito antipoluição: Arranque interdito em X milhas" ou "NO START IN X
Page 28 of 352
28
milhas" para indicar a autonomia de condução em milhas ou quilómetros.Durante a condução, a mensagem será exibida a cada 30 segundos. O alerta é repetido sempre que ligar a ignição.Pode continuar a circular cerca de 1100 km (685 milhas) antes do sistema imobilizador ser acionado.
WARNI NG
Contacte um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança para verificação do sistema.
Evitar o arranque do motor
Sempre que ligar a ignição, a mensagem "Defeito antipoluição: Arranque interdito" ou "NO START IN" é exibida.
WARNI NG
Para poder reiniciar o motor, contacte um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.
Indicador da alimentação (Elétrico)
CHARGECarrega a bateria de tração durante a desaceleração e travagem.ECOConsumo moderado de energia e autonomia de condução otimizados.POWERConsumo de energia pelo trem de transmissão durante a aceleração.NEUTRO
Ao ligar a ignição, a unidade da transmissão elétrica do seu veículo não consome nem gera energia: depois do indicador se apagar, o ponteiro regressa à sua posição "neutra": entre ECO e CHARGE.
NOTIC E
Com a ignição desligada, a abertura da porta do condutor ativa o indicador, que se desloca para a posição "neutra": entre ECO e CHARGE.
Indicador do nível de carga (Elétrico)
O estado da carga da bateria de tração e o alcance restante são exibidos continuamente quando o veículo é posto em funcionamento.
NOTIC E
Com a ignição desligada, a abertura da porta do condutor ativa o indicador.
Page 29 of 352
29
Instrumentos
1
Luzes de aviso associadas
Dois níveis de alerta sucessivos indicam que a energia disponível diminuiu para um nível baixo:1.º nível: ReservaO estado de carga da bateria de tração está baixo.Fixo e indicador na zona vermelha, acompanhado por um sinal sonoro.► Vista do nível restante no painel de instrumentos.► Coloque o veículo a carregar o mais depressa possível.2.º nível: CríticoO estado de carga da bateria de tração está crítico.Fixo, juntamente com a luz de aviso da reserva, acompanhado por um sinal sonoro.► Deve colocar o veículo a carregar.
WARNI NG
O nível restante já não é calculado. A potência da transmissão diminui gradualmente.O aquecimento e o ar condicionado são desligados (mesmo que o indicador de consumo térmico de conforto não se encontre na posição "ECO").
Indicador de consumo de conforto
térmico (Elétrico)
O indicador exibe o consumo de energia elétrica da bateria de tração pelos dispositivos de conforto térmico no compartimento dos passageiros.Os dispositivos em causa são os sistemas de aquecimento e do ar condicionado.Este equipamento pode ser utilizado:– Se o veículo não estiver ligado à corrente, quando a luz READY estiver acesa.– Se o veículo estiver ligado à corrente, quando a ignição está ligada (modo "Lounge").A seleção do modo ECO limita o desempenho de alguns destes equipamentos. O ponteiro no indicador de consumo de conforto térmico move-se então para a zona "ECO" .
NOTIC E
Para aquecer ou arrefecer rapidamente o compartimento dos passageiros, selecione temporariamente a definição máxima de aquecimento ou arrefecimento.Quando o aquecimento está no máximo, o ponteiro do indicador de consumo térmico de conforto está na zona MAX. Quando o ar condicionado está no máximo, fica na zona ECO.O uso excessivo do equipamento de conforto térmico, particularmente a baixa velocidade, pode diminuir significativamente a autonomia do veículo.Lembre-se de otimizar as configurações do equipamento ao atingir o nível de conforto desejado, e ajuste-as, se necessário, sempre que ligar o veículo.Após um período prolongado sem utilizar o aquecimento, poderá notar um ligeiro odor durante os primeiros minutos de utilização.
Page 30 of 352
30
Regulador da intensidade
da luz.
Este comando permite-lhe ajustar manualmente a luminosidade do painel de instrumento de acordo com o nível de luminosidade exterior.
Com símbolos LCD,
texto LCD ou painel de
instrumentos matriz
Com as luzes ligadas (não na posição AUTO), pressione o interruptor A para aumentar a luminosidade das luzes, ou o interruptor B para a diminuir.Liberte a tecla quando atingir a luminosidade pretendida.
Com painel de instrumentos
digital
Com ecrã tátil do sistema de
áudio BLUETOOTH
► Prima no menu Configurações.
► Selecione "Mostrador".
► Ajuste o brilho pressionando as teclas.Pode também desligar o ecrã:► Selecione "Desligar o ecrã".
O ecrã desliga completamente.► Pressione o ecrã (em qualquer parte) para o ativar.
Com TOYOTA Connect Radio
► Pressione esta tecla para selecionar o menu Configurações.► Selecione "Luminosidade".
► Ajuste a luminosidade pressionando as setas ou deslizando.As configurações são aplicadas de imediato.► Pressione fora da janela das configurações para sair.Pode também desligar o ecrã:► Pressione esta tecla para selecionar o menu Configurações.
► Selecione "Escuro".
O ecrã desliga completamente.► Pressione o ecrã (em qualquer parte) para o ativar.
Com TOYOTA Connect Nav
Com os faróis ligados:► Pressione esta tecla para selecionar o menu Configurações.► Selecione "OPÇÕES".► Selecione "Configuração do ecrã".
► Selecione o separador "Luminosidade".► Ajuste a luminosidade do painel de instrumentos e do ecrã usando as setas ou deslizando.► Pressione esta tecla para gravar e sair.Pode também desligar o ecrã:► Pressione esta tecla para selecionar o menu Configurações.► Selecione "Desligar o ecrã".
O ecrã desliga completamente.► Pressione o ecrã (em qualquer parte) para o ativar.
