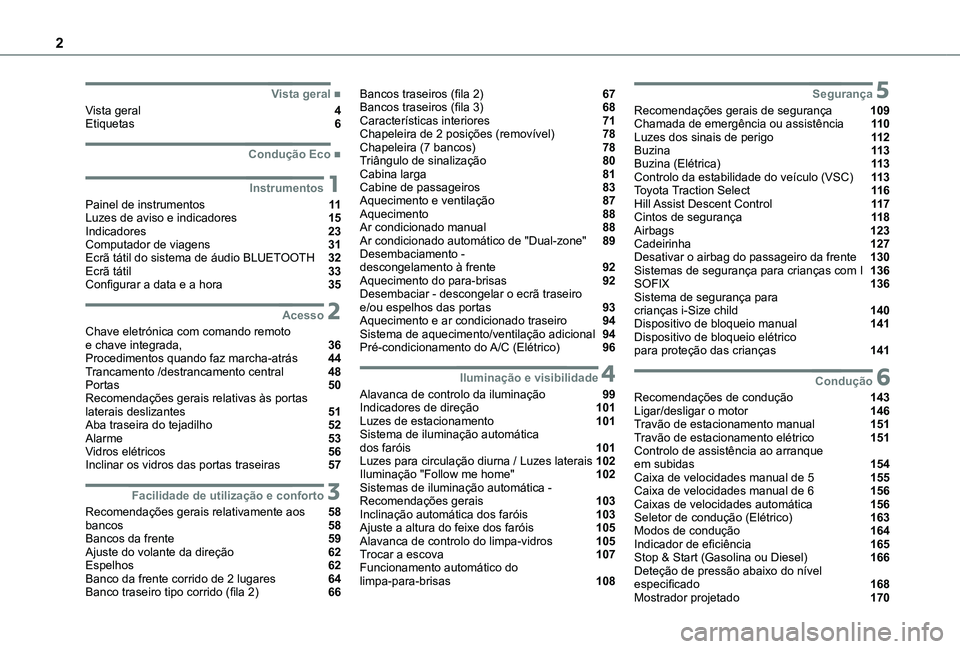

Page 2 of 352
2
■Vista geral
Vista geral 4Etiquetas 6
■Condução Eco
1Instrumentos
Painel de instrumentos 11Luzes de aviso e indicadores 15Indicadores 23Computador de viagens 31Ecrã tátil do sistema de áudio BLUETOOTH 32Ecrã tátil 33Configurar a data e a hora 35
2Acesso
Chave eletrónica com comando remoto e chave integrada, 36Procedimentos quando faz marcha-atrás 44Trancamento /destrancamento central 48Portas 50Recomendações gerais relativas às portas laterais deslizantes 51Aba traseira do tejadilho 52Alarme 53Vidros elétricos 56Inclinar os vidros das portas traseiras 57
3Facilidade de utilização e conforto
Recomendações gerais relativamente aos 58bancos 58Bancos da frente 59Ajuste do volante da direção 62Espelhos 62Banco da frente corrido de 2 lugares 64Banco traseiro tipo corrido (fila 2) 66
Bancos traseiros (fila 2) 67Bancos traseiros (fila 3) 68Características interiores 71Chapeleira de 2 posições (removível) 78Chapeleira (7 bancos) 78Triângulo de sinalização 80Cabina larga 81Cabine de passageiros 83Aquecimento e ventilação 87Aquecimento 88Ar condicionado manual 88Ar condicionado automático de "Dual-zone" 89Desembaciamento - descongelamento à frente 92Aquecimento do para-brisas 92Desembaciar - descongelar o ecrã traseiro e/ou espelhos das portas 93Aquecimento e ar condicionado traseiro 94Sistema de aquecimento/ventilação adicional 94Pré-condicionamento do A/C (Elétrico) 96
4Iluminação e visibilidade
Alavanca de controlo da iluminação 99Indicadores de direção 101Luzes de estacionamento 101Sistema de iluminação automática dos faróis 101Luzes para circulação diurna / Luzes laterais 102Iluminação "Follow me home" 102Sistemas de iluminação automática - Recomendações gerais 103Inclinação automática dos faróis 103Ajuste a altura do feixe dos faróis 105Alavanca de controlo do limpa-vidros 105Trocar a escova 107Funcionamento automático do limpa-para-brisas 108
5Segurança
Recomendações gerais de segurança 109Chamada de emergência ou assistência 11 0Luzes dos sinais de perigo 11 2Buzina 11 3Buzina (Elétrica) 11 3Controlo da estabilidade do veículo (VSC) 11 3Toyota Traction Select 11 6Hill Assist Descent Control 11 7Cintos de segurança 11 8Airbags 123Cadeirinha 127Desativar o airbag do passageiro da frente 130Sistemas de segurança para crianças com I 136SOFIX 136Sistema de segurança para crianças i-Size child 140Dispositivo de bloqueio manual 141Dispositivo de bloqueio elétrico para proteção das crianças 141
6Condução
Recomendações de condução 143Ligar/desligar o motor 146Travão de estacionamento manual 151Travão de estacionamento elétrico 151Controlo de assistência ao arranque em subidas 154Caixa de velocidades manual de 5 155Caixa de velocidades manual de 6 156Caixas de velocidades automática 156Seletor de condução (Elétrico) 163Modos de condução 164Indicador de eficiência 165Stop & Start (Gasolina ou Diesel) 166Deteção de pressão abaixo do nível especificado 168Mostrador projetado 170

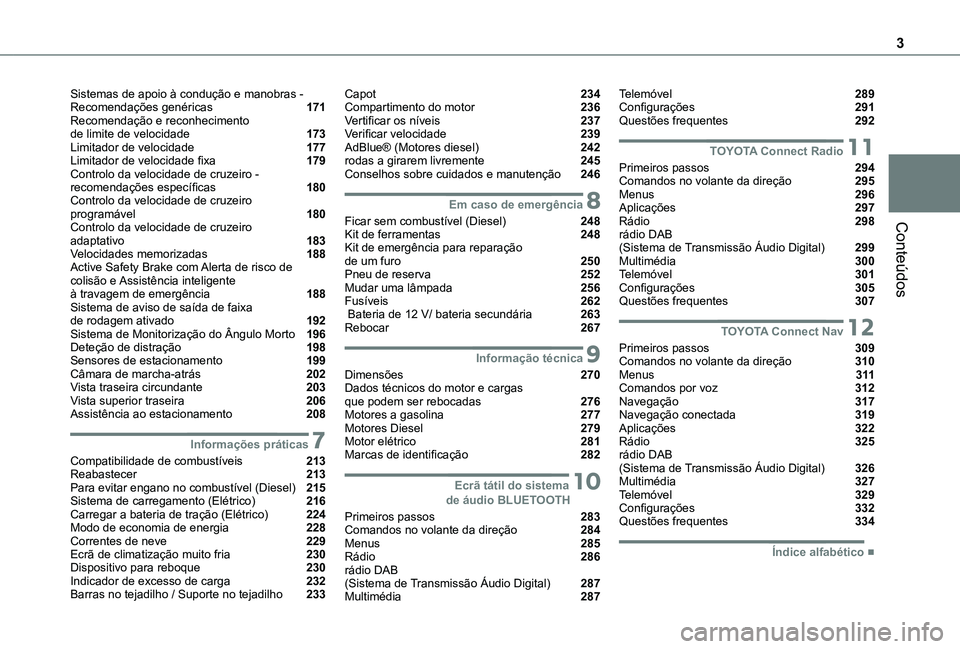

Page 3 of 352
3
Conteúdos
Sistemas de apoio à condução e manobras - Recomendações genéricas 171Recomendação e reconhecimento de limite de velocidade 173Limitador de velocidade 177Limitador de velocidade fixa 179Controlo da velocidade de cruzeiro - recomendações específicas 180Controlo da velocidade de cruzeiro programável 180Controlo da velocidade de cruzeiro adaptativo 183Velocidades memorizadas 188Active Safety Brake com Alerta de risco de colisão e Assistência inteligente à travagem de emergência 188Sistema de aviso de saída de faixa de rodagem ativado 192Sistema de Monitorização do Ângulo Morto 196Deteção de distração 198Sensores de estacionamento 199Câmara de marcha-atrás 202Vista traseira circundante 203Vista superior traseira 206Assistência ao estacionamento 208
7Informações práticas
Compatibilidade de combustíveis 213Reabastecer 213Para evitar engano no combustível (Diesel) 215Sistema de carregamento (Elétrico) 216Carregar a bateria de tração (Elétrico) 224Modo de economia de energia 228Correntes de neve 229Ecrã de climatização muito fria 230Dispositivo para reboque 230Indicador de excesso de carga 232Barras no tejadilho / Suporte no tejadilho 233
Capot 234Compartimento do motor 236Vertificar os níveis 237Verificar velocidade 239AdBlue® (Motores diesel) 242rodas a girarem livremente 245Conselhos sobre cuidados e manutenção 246
8Em caso de emergência
Ficar sem combustível (Diesel) 248Kit de ferramentas 248Kit de emergência para reparação de um furo 250Pneu de reserva 252Mudar uma lâmpada 256Fusíveis 262 Bateria de 12 V/ bateria secundária 263Rebocar 267
9Informação técnica
Dimensões 270Dados técnicos do motor e cargas que podem ser rebocadas 276Motores a gasolina 277Motores Diesel 279Motor elétrico 281Marcas de identificação 282
10 Ecrã tátil do sistema de áudio BLUETOOTH
Primeiros passos 283Comandos no volante da direção 284Menus 285Rádio 286rádio DAB (Sistema de Transmissão Áudio Digital) 287Multimédia 287
Telemóvel 289Configurações 291Questões frequentes 292
11TOYOTA Connect Radio
Primeiros passos 294Comandos no volante da direção 295Menus 296Aplicações 297Rádio 298rádio DAB (Sistema de Transmissão Áudio Digital) 299Multimédia 300Telemóvel 301Configurações 305Questões frequentes 307
12TOYOTA Connect Nav
Primeiros passos 309Comandos no volante da direção 310Menus 3 11Comandos por voz 312Navegação 317Navegação conectada 319Aplicações 322Rádio 325rádio DAB (Sistema de Transmissão Áudio Digital) 326Multimédia 327Telemóvel 329Configurações 332Questões frequentes 334
■Índice alfabético

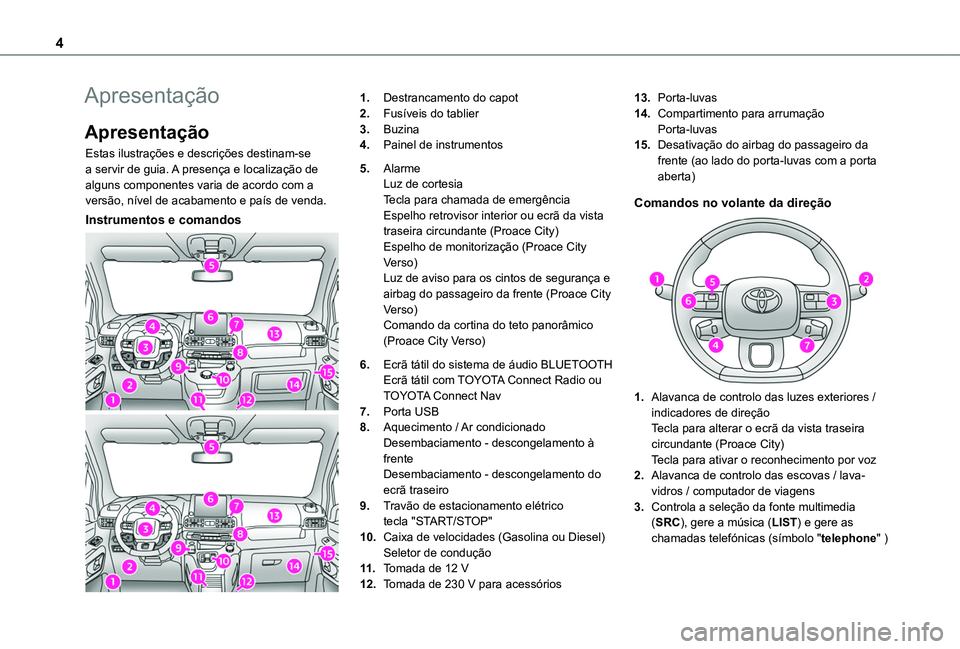

Page 4 of 352
4
Apresentação
Apresentação
Estas ilustrações e descrições destinam-se a servir de guia. A presença e localização de alguns componentes varia de acordo com a versão, nível de acabamento e país de venda.
Instrumentos e comandos
1.Destrancamento do capot
2.Fusíveis do tablier
3.Buzina
4.Painel de instrumentos
5.AlarmeLuz de cortesiaTecla para chamada de emergênciaEspelho retrovisor interior ou ecrã da vista traseira circundante (Proace City)Espelho de monitorização (Proace City Verso)Luz de aviso para os cintos de segurança e airbag do passageiro da frente (Proace City Verso)Comando da cortina do teto panorâmico (Proace City Verso)
6.Ecrã tátil do sistema de áudio BLUETOOTHEcrã tátil com TOYOTA Connect Radio ou TOYOTA Connect Nav
7.Porta USB
8.Aquecimento / Ar condicionadoDesembaciamento - descongelamento à frenteDesembaciamento - descongelamento do ecrã traseiro
9.Travão de estacionamento elétricotecla "START/STOP"
10.Caixa de velocidades (Gasolina ou Diesel)
Seletor de condução
11 .Tomada de 12 V
12.Tomada de 230 V para acessórios
13.Porta-luvas
14.Compartimento para arrumaçãoPorta-luvas
15.Desativação do airbag do passageiro da frente (ao lado do porta-luvas com a porta aberta)
Comandos no volante da direção
1.Alavanca de controlo das luzes exteriores / indicadores de direçãoTecla para alterar o ecrã da vista traseira circundante (Proace City)
Tecla para ativar o reconhecimento por voz
2.Alavanca de controlo das escovas / lava-vidros / computador de viagens
3.Controla a seleção da fonte multimedia (SRC), gere a música (LIST) e gere as chamadas telefónicas (símbolo "telephone" )

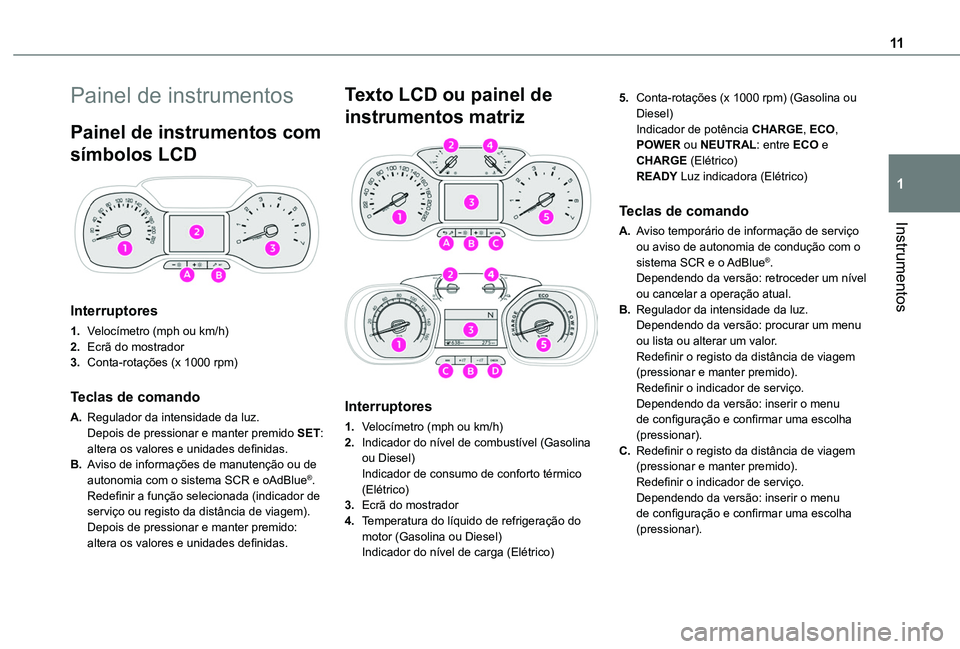

Page 11 of 352
11
Instrumentos
1
Painel de instrumentos
Painel de instrumentos com
símbolos LCD
Interruptores
1.Velocímetro (mph ou km/h)
2.Ecrã do mostrador
3.Conta-rotações (x 1000 rpm)
Teclas de comando
A.Regulador da intensidade da luz.Depois de pressionar e manter premido SET: altera os valores e unidades definidas.
B.Aviso de informações de manutenção ou de autonomia com o sistema SCR e oAdBlue®.Redefinir a função selecionada (indicador de serviço ou registo da distância de viagem).Depois de pressionar e manter premido: altera os valores e unidades definidas.
Texto LCD ou painel de
instrumentos matriz
Interruptores
1.Velocímetro (mph ou km/h)
2.Indicador do nível de combustível (Gasolina ou Diesel)Indicador de consumo de conforto térmico (Elétrico)
3.Ecrã do mostrador
4.Temperatura do líquido de refrigeração do motor (Gasolina ou Diesel)
Indicador do nível de carga (Elétrico)
5.Conta-rotações (x 1000 rpm) (Gasolina ou Diesel)Indicador de potência CHARGE, ECO, POWER ou NEUTRAL: entre ECO e CHARGE (Elétrico)READY Luz indicadora (Elétrico)
Teclas de comando
A.Aviso temporário de informação de serviço
ou aviso de autonomia de condução com o sistema SCR e o AdBlue®.Dependendo da versão: retroceder um nível ou cancelar a operação atual.
B.Regulador da intensidade da luz.Dependendo da versão: procurar um menu ou lista ou alterar um valor.Redefinir o registo da distância de viagem (pressionar e manter premido).Redefinir o indicador de serviço.Dependendo da versão: inserir o menu de configuração e confirmar uma escolha (pressionar).
C.Redefinir o registo da distância de viagem (pressionar e manter premido).Redefinir o indicador de serviço.Dependendo da versão: inserir o menu de configuração e confirmar uma escolha (pressionar).

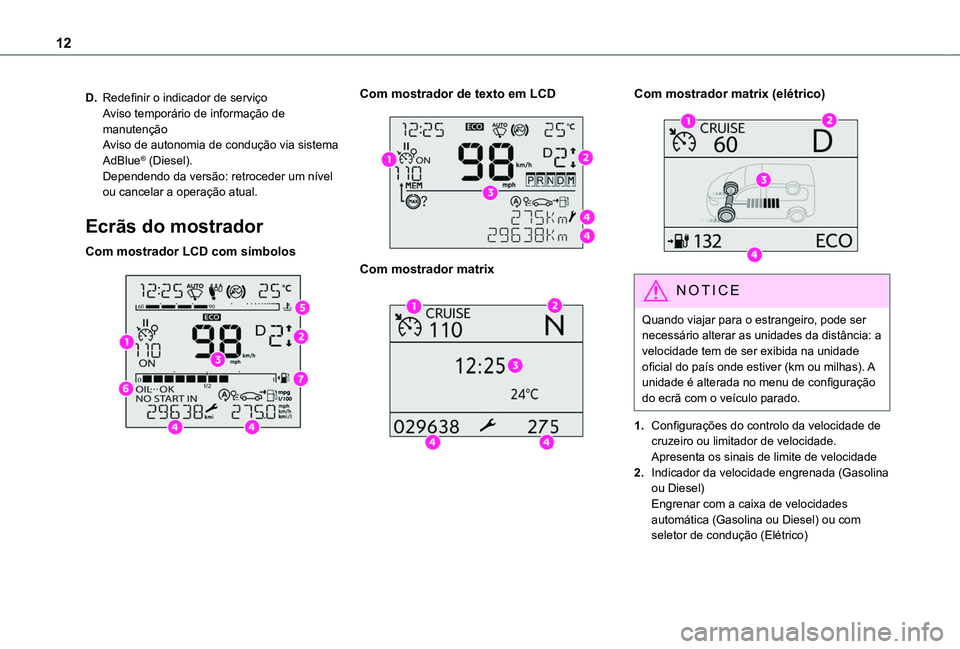

Page 12 of 352
12
D.Redefinir o indicador de serviçoAviso temporário de informação de manutençãoAviso de autonomia de condução via sistema AdBlue® (Diesel).Dependendo da versão: retroceder um nível ou cancelar a operação atual.
Ecrãs do mostrador
Com mostrador LCD com símbolos
Com mostrador de texto em LCD
Com mostrador matrix
Com mostrador matrix (elétrico)
NOTIC E
Quando viajar para o estrangeiro, pode ser necessário alterar as unidades da distância: a velocidade tem de ser exibida na unidade oficial do país onde estiver (km ou milhas). A unidade é alterada no menu de configuração do ecrã com o veículo parado.
1.Configurações do controlo da velocidade de cruzeiro ou limitador de velocidade.Apresenta os sinais de limite de velocidade
2.Indicador da velocidade engrenada (Gasolina ou Diesel)Engrenar com a caixa de velocidades automática (Gasolina ou Diesel) ou com seletor de condução (Elétrico)

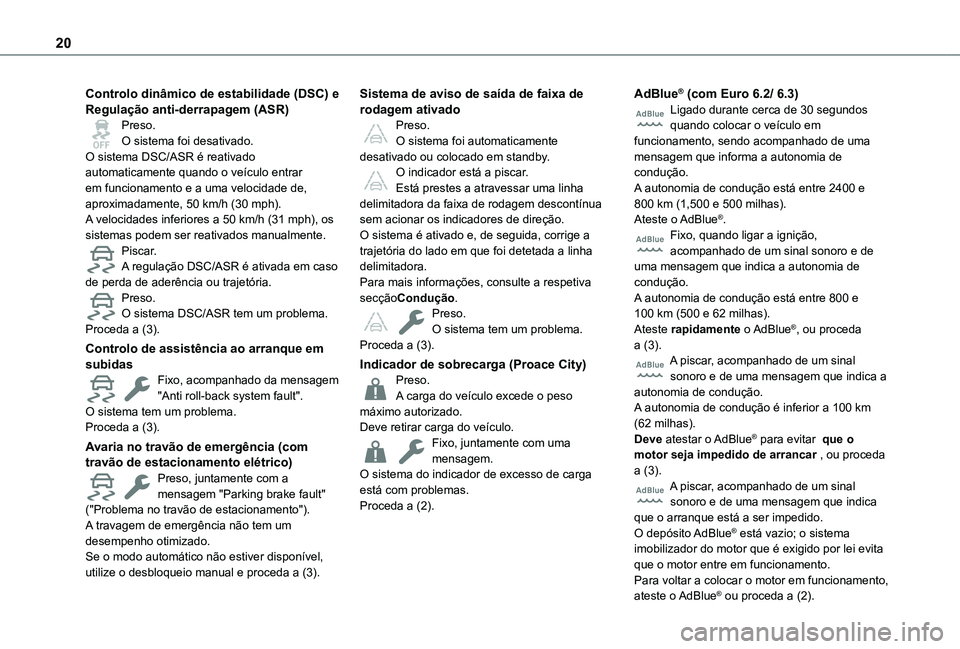

Page 20 of 352
20
Controlo dinâmico de estabilidade (DSC) e Regulação anti-derrapagem (ASR)Preso.O sistema foi desativado.O sistema DSC/ASR é reativado automaticamente quando o veículo entrar em funcionamento e a uma velocidade de, aproximadamente, 50 km/h (30 mph).A velocidades inferiores a 50 km/h (31 mph), os sistemas podem ser reativados manualmente.Piscar.A regulação DSC/ASR é ativada em caso de perda de aderência ou trajetória.Preso.O sistema DSC/ASR tem um problema.Proceda a (3).
Controlo de assistência ao arranque em subidasFixo, acompanhado da mensagem "Anti roll-back system fault".O sistema tem um problema.Proceda a (3).
Avaria no travão de emergência (com travão de estacionamento elétrico)Preso, juntamente com a mensagem "Parking brake fault" ("Problema no travão de estacionamento").A travagem de emergência não tem um desempenho otimizado.Se o modo automático não estiver disponível, utilize o desbloqueio manual e proceda a (3).
Sistema de aviso de saída de faixa de rodagem ativadoPreso.O sistema foi automaticamente desativado ou colocado em standby.O indicador está a piscar.Está prestes a atravessar uma linha delimitadora da faixa de rodagem descontínua sem acionar os indicadores de direção.O sistema é ativado e, de seguida, corrige a trajetória do lado em que foi detetada a linha delimitadora.Para mais informações, consulte a respetiva secçãoCondução.Preso.O sistema tem um problema.Proceda a (3).
Indicador de sobrecarga (Proace City)Preso.A carga do veículo excede o peso máximo autorizado.Deve retirar carga do veículo.Fixo, juntamente com uma
mensagem.O sistema do indicador de excesso de carga está com problemas.Proceda a (2).
AdBlue® (com Euro 6.2/ 6.3)Ligado durante cerca de 30 segundos quando colocar o veículo em funcionamento, sendo acompanhado de uma mensagem que informa a autonomia de condução.A autonomia de condução está entre 2400 e 800 km (1,500 e 500 milhas).Ateste o AdBlue®.Fixo, quando ligar a ignição, acompanhado de um sinal sonoro e de uma mensagem que indica a autonomia de condução.A autonomia de condução está entre 800 e 100 km (500 e 62 milhas).Ateste rapidamente o AdBlue®, ou proceda a (3).A piscar, acompanhado de um sinal sonoro e de uma mensagem que indica a autonomia de condução.A autonomia de condução é inferior a 100 km (62 milhas).Deve atestar o AdBlue® para evitar que o
motor seja impedido de arrancar , ou proceda a (3).A piscar, acompanhado de um sinal sonoro e de uma mensagem que indica que o arranque está a ser impedido.O depósito AdBlue® está vazio; o sistema imobilizador do motor que é exigido por lei evita que o motor entre em funcionamento.Para voltar a colocar o motor em funcionamento,
ateste o AdBlue® ou proceda a (2).

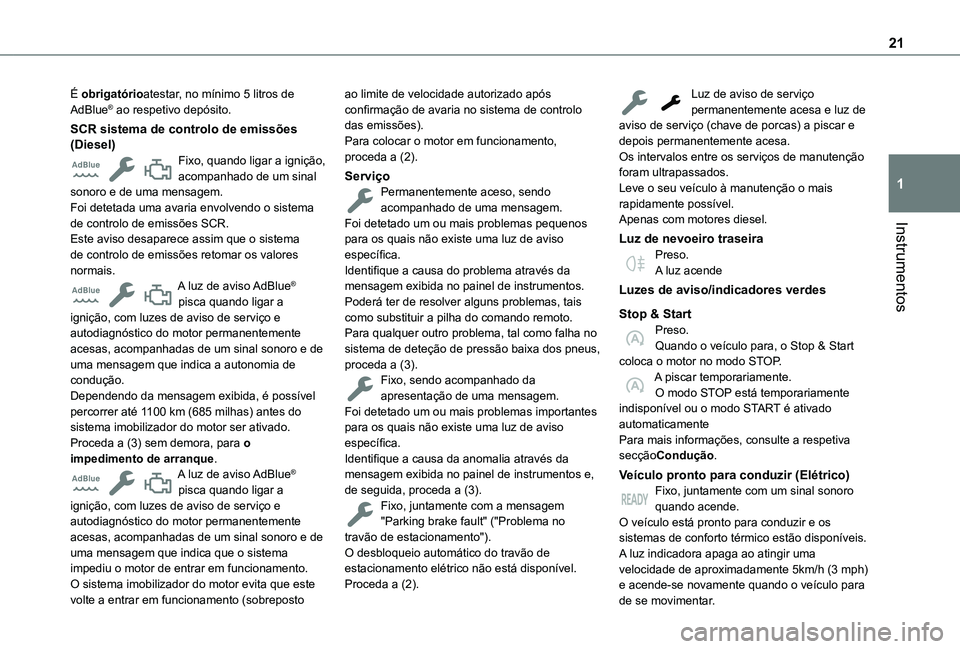

Page 21 of 352
21
Instrumentos
1
É obrigatórioatestar, no mínimo 5 litros de AdBlue® ao respetivo depósito.
SCR sistema de controlo de emissões (Diesel)Fixo, quando ligar a ignição, acompanhado de um sinal sonoro e de uma mensagem.Foi detetada uma avaria envolvendo o sistema de controlo de emissões SCR.Este aviso desaparece assim que o sistema de controlo de emissões retomar os valores normais.A luz de aviso AdBlue® pisca quando ligar a ignição, com luzes de aviso de serviço e autodiagnóstico do motor permanentemente acesas, acompanhadas de um sinal sonoro e de uma mensagem que indica a autonomia de condução.Dependendo da mensagem exibida, é possível percorrer até 1100 km (685 milhas) antes do sistema imobilizador do motor ser ativado.Proceda a (3) sem demora, para o
impedimento de arranque.A luz de aviso AdBlue® pisca quando ligar a ignição, com luzes de aviso de serviço e autodiagnóstico do motor permanentemente acesas, acompanhadas de um sinal sonoro e de uma mensagem que indica que o sistema impediu o motor de entrar em funcionamento.O sistema imobilizador do motor evita que este
volte a entrar em funcionamento (sobreposto
ao limite de velocidade autorizado após confirmação de avaria no sistema de controlo das emissões).Para colocar o motor em funcionamento, proceda a (2).
ServiçoPermanentemente aceso, sendo acompanhado de uma mensagem.Foi detetado um ou mais problemas pequenos para os quais não existe uma luz de aviso específica.Identifique a causa do problema através da mensagem exibida no painel de instrumentos.Poderá ter de resolver alguns problemas, tais como substituir a pilha do comando remoto.Para qualquer outro problema, tal como falha no sistema de deteção de pressão baixa dos pneus, proceda a (3).Fixo, sendo acompanhado da apresentação de uma mensagem.Foi detetado um ou mais problemas importantes para os quais não existe uma luz de aviso específica.
Identifique a causa da anomalia através da mensagem exibida no painel de instrumentos e, de seguida, proceda a (3).Fixo, juntamente com a mensagem "Parking brake fault" ("Problema no travão de estacionamento").O desbloqueio automático do travão de estacionamento elétrico não está disponível.Proceda a (2).
Luz de aviso de serviço permanentemente acesa e luz de aviso de serviço (chave de porcas) a piscar e depois permanentemente acesa.Os intervalos entre os serviços de manutenção foram ultrapassados.Leve o seu veículo à manutenção o mais rapidamente possível.Apenas com motores diesel.
Luz de nevoeiro traseiraPreso.A luz acende
Luzes de aviso/indicadores verdes
Stop & StartPreso.Quando o veículo para, o Stop & Start coloca o motor no modo STOP.A piscar temporariamente.O modo STOP está temporariamente indisponível ou o modo START é ativado automaticamentePara mais informações, consulte a respetiva
secçãoCondução.
Veículo pronto para conduzir (Elétrico)Fixo, juntamente com um sinal sonoro quando acende.O veículo está pronto para conduzir e os sistemas de conforto térmico estão disponíveis.A luz indicadora apaga ao atingir uma velocidade de aproximadamente 5km/h (3 mph) e acende-se novamente quando o veículo para
de se movimentar.

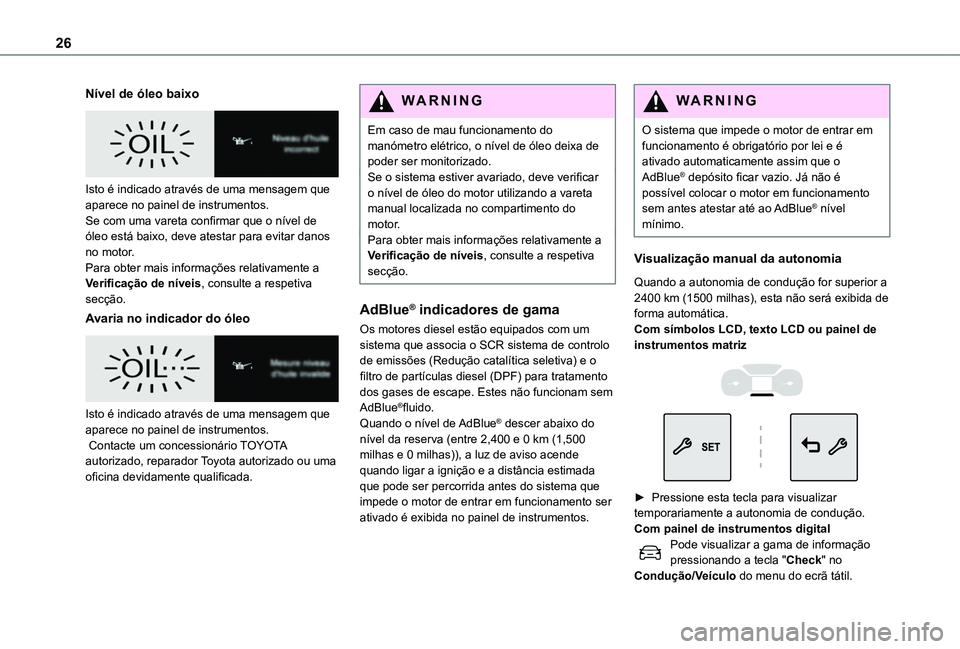

Page 26 of 352
26
Nível de óleo baixo
Isto é indicado através de uma mensagem que aparece no painel de instrumentos.Se com uma vareta confirmar que o nível de óleo está baixo, deve atestar para evitar danos no motor.Para obter mais informações relativamente a Verificação de níveis, consulte a respetiva secção.
Avaria no indicador do óleo
Isto é indicado através de uma mensagem que aparece no painel de instrumentos.
Contacte um concessionário TOYOTA autorizado, reparador Toyota autorizado ou uma oficina devidamente qualificada.
WARNI NG
Em caso de mau funcionamento do manómetro elétrico, o nível de óleo deixa de poder ser monitorizado.Se o sistema estiver avariado, deve verificar o nível de óleo do motor utilizando a vareta manual localizada no compartimento do motor.Para obter mais informações relativamente a Verificação de níveis, consulte a respetiva secção.
AdBlue® indicadores de gama
Os motores diesel estão equipados com um sistema que associa o SCR sistema de controlo de emissões (Redução catalítica seletiva) e o filtro de partículas diesel (DPF) para tratamento dos gases de escape. Estes não funcionam sem AdBlue®fluido.Quando o nível de AdBlue® descer abaixo do nível da reserva (entre 2,400 e 0 km (1,500
milhas e 0 milhas)), a luz de aviso acende quando ligar a ignição e a distância estimada que pode ser percorrida antes do sistema que impede o motor de entrar em funcionamento ser ativado é exibida no painel de instrumentos.
WARNI NG
O sistema que impede o motor de entrar em funcionamento é obrigatório por lei e é ativado automaticamente assim que o AdBlue® depósito ficar vazio. Já não é possível colocar o motor em funcionamento sem antes atestar até ao AdBlue® nível mínimo.
Visualização manual da autonomia
Quando a autonomia de condução for superior a 2400 km (1500 milhas), esta não será exibida de forma automática.Com símbolos LCD, texto LCD ou painel de instrumentos matriz
► Pressione esta tecla para visualizar temporariamente a autonomia de condução. Com painel de instrumentos digitalPode visualizar a gama de informação pressionando a tecla "Check" no Condução/Veículo do menu do ecrã tátil.

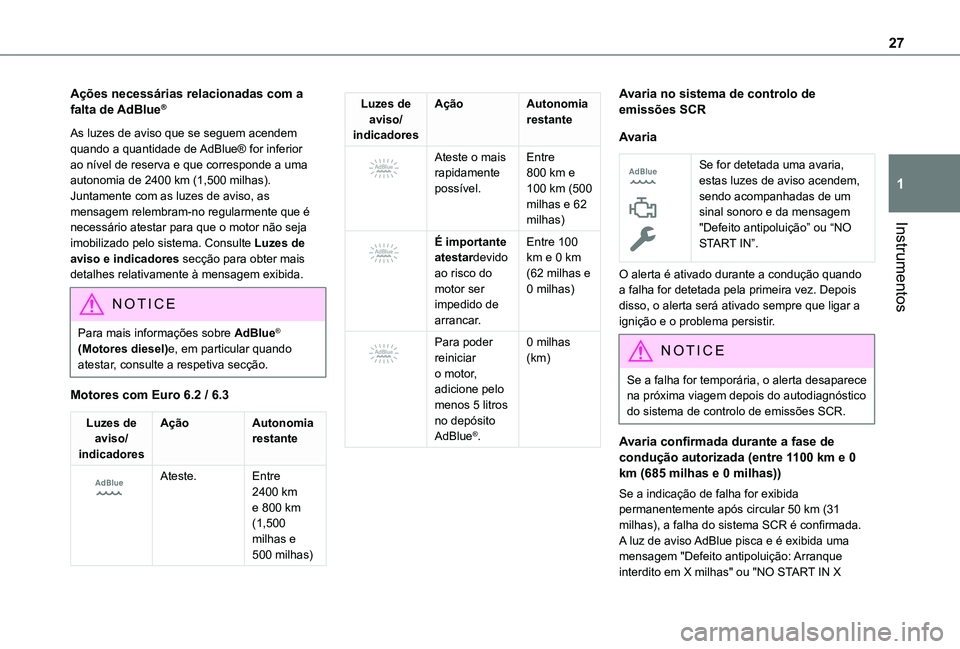

Page 27 of 352
27
Instrumentos
1
Ações necessárias relacionadas com a falta de AdBlue®
As luzes de aviso que se seguem acendem quando a quantidade de AdBlue® for inferior ao nível de reserva e que corresponde a uma autonomia de 2400 km (1,500 milhas).Juntamente com as luzes de aviso, as mensagem relembram-no regularmente que é necessário atestar para que o motor não seja imobilizado pelo sistema. Consulte Luzes de aviso e indicadores secção para obter mais detalhes relativamente à mensagem exibida.
NOTIC E
Para mais informações sobre AdBlue® (Motores diesel)e, em particular quando atestar, consulte a respetiva secção.
Motores com Euro 6.2 / 6.3
Luzes de aviso/indicadores
AçãoAutonomia restante
Ateste.Entre 2400 km e 800 km (1,500 milhas e 500 milhas)
Luzes de aviso/indicadores
AçãoAutonomia restante
Ateste o mais rapidamente possível.
Entre 800 km e 100 km (500 milhas e 62 milhas)
É importante atestardevido ao risco do motor ser impedido de arrancar.
Entre 100 km e 0 km (62 milhas e 0 milhas)
Para poder reiniciar o motor, adicione pelo menos 5 litros no depósito AdBlue®.
0 milhas (km)
Avaria no sistema de controlo de emissões SCR
Avaria
Se for detetada uma avaria, estas luzes de aviso acendem, sendo acompanhadas de um sinal sonoro e da mensagem "Defeito antipoluição” ou “NO START IN”.
O alerta é ativado durante a condução quando a falha for detetada pela primeira vez. Depois disso, o alerta será ativado sempre que ligar a ignição e o problema persistir.
NOTIC E
Se a falha for temporária, o alerta desaparece na próxima viagem depois do autodiagnóstico do sistema de controlo de emissões SCR.
Avaria confirmada durante a fase de condução autorizada (entre 1100 km e 0 km (685 milhas e 0 milhas))
Se a indicação de falha for exibida permanentemente após circular 50 km (31 milhas), a falha do sistema SCR é confirmada.A luz de aviso AdBlue pisca e é exibida uma mensagem "Defeito antipoluição: Arranque interdito em X milhas" ou "NO START IN X

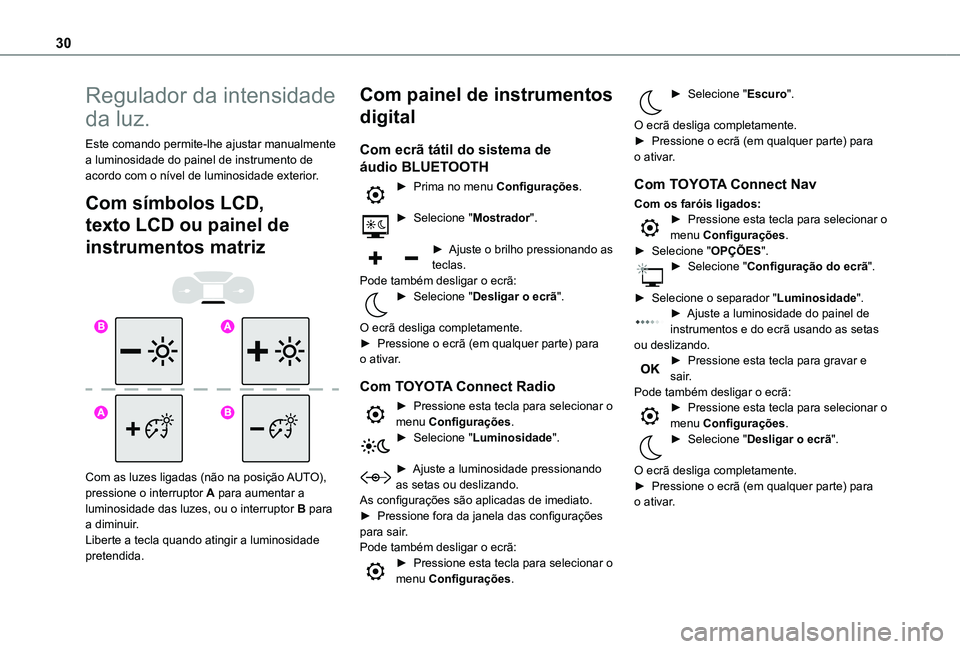

Page 30 of 352
30
Regulador da intensidade
da luz.
Este comando permite-lhe ajustar manualmente a luminosidade do painel de instrumento de acordo com o nível de luminosidade exterior.
Com símbolos LCD,
texto LCD ou painel de
instrumentos matriz
Com as luzes ligadas (não na posição AUTO), pressione o interruptor A para aumentar a luminosidade das luzes, ou o interruptor B para a diminuir.Liberte a tecla quando atingir a luminosidade pretendida.
Com painel de instrumentos
digital
Com ecrã tátil do sistema de
áudio BLUETOOTH
► Prima no menu Configurações.
► Selecione "Mostrador".
► Ajuste o brilho pressionando as teclas.Pode também desligar o ecrã:► Selecione "Desligar o ecrã".
O ecrã desliga completamente.► Pressione o ecrã (em qualquer parte) para o ativar.
Com TOYOTA Connect Radio
► Pressione esta tecla para selecionar o menu Configurações.► Selecione "Luminosidade".
► Ajuste a luminosidade pressionando as setas ou deslizando.As configurações são aplicadas de imediato.► Pressione fora da janela das configurações para sair.Pode também desligar o ecrã:► Pressione esta tecla para selecionar o menu Configurações.
► Selecione "Escuro".
O ecrã desliga completamente.► Pressione o ecrã (em qualquer parte) para o ativar.
Com TOYOTA Connect Nav
Com os faróis ligados:► Pressione esta tecla para selecionar o menu Configurações.► Selecione "OPÇÕES".► Selecione "Configuração do ecrã".
► Selecione o separador "Luminosidade".► Ajuste a luminosidade do painel de instrumentos e do ecrã usando as setas ou deslizando.► Pressione esta tecla para gravar e sair.Pode também desligar o ecrã:► Pressione esta tecla para selecionar o menu Configurações.► Selecione "Desligar o ecrã".
O ecrã desliga completamente.► Pressione o ecrã (em qualquer parte) para o ativar.
