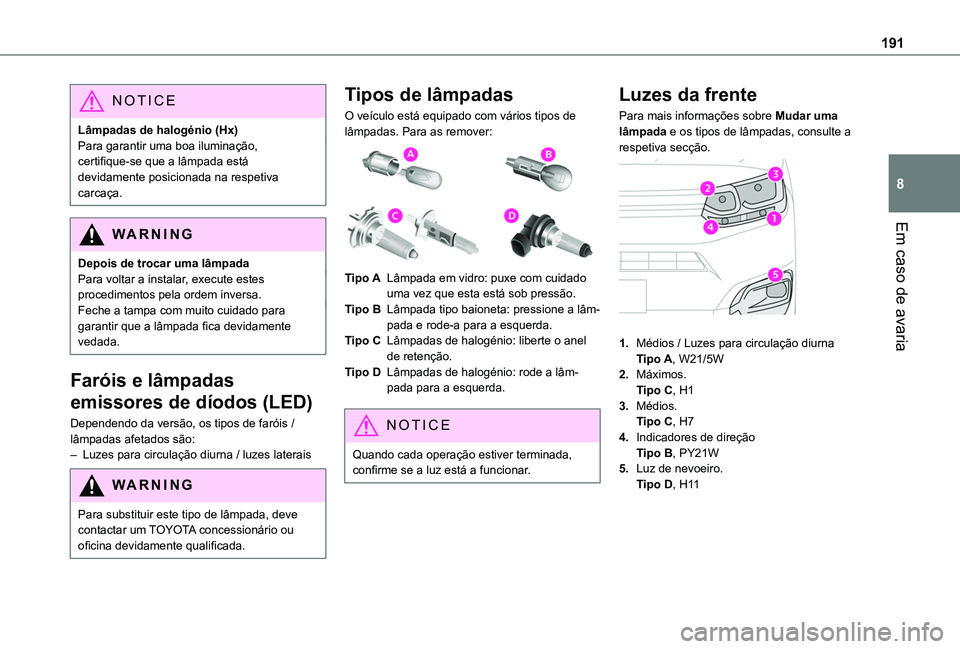

191
Em caso de avaria
8
NOTIC E
Lâmpadas de halogénio (Hx)Para garantir uma boa iluminação, certifique-se que a lâmpada está devidamente posicionada na respetiva carcaça.
WARNI NG
Depois de trocar uma lâmpadaPara voltar a instalar, execute estes procedimentos pela ordem inversa.Feche a tampa com muito cuidado para garantir que a lâmpada fica devidamente vedada.
Faróis e lâmpadas
emissores de díodos (LED)
Dependendo da versão, os tipos de faróis / lâmpadas afetados são:
– Luzes para circulação diurna / luzes laterais
WARNI NG
Para substituir este tipo de lâmpada, deve contactar um TOYOTA concessionário ou oficina devidamente qualificada.
Tipos de lâmpadas
O veículo está equipado com vários tipos de lâmpadas. Para as remover:

Tipo ALâmpada em vidro: puxe com cuidado uma vez que esta está sob pressão.
Tipo BLâmpada tipo baioneta: pressione a lâm-pada e rode-a para a esquerda.
Tipo CLâmpadas de halogénio: liberte o anel de retenção.
Tipo DLâmpadas de halogénio: rode a lâm-pada para a esquerda.
NOTIC E
Quando cada operação estiver terminada, confirme se a luz está a funcionar.
Luzes da frente
Para mais informações sobre Mudar uma lâmpada e os tipos de lâmpadas, consulte a respetiva secção.

1.Médios / Luzes para circulação diurnaTipo A, W21/5W
2.Máximos.Tipo C, H1
3.Médios.Tipo C, H7
4.Indicadores de direçãoTipo B, PY21W
5.Luz de nevoeiro.Tipo D, H11

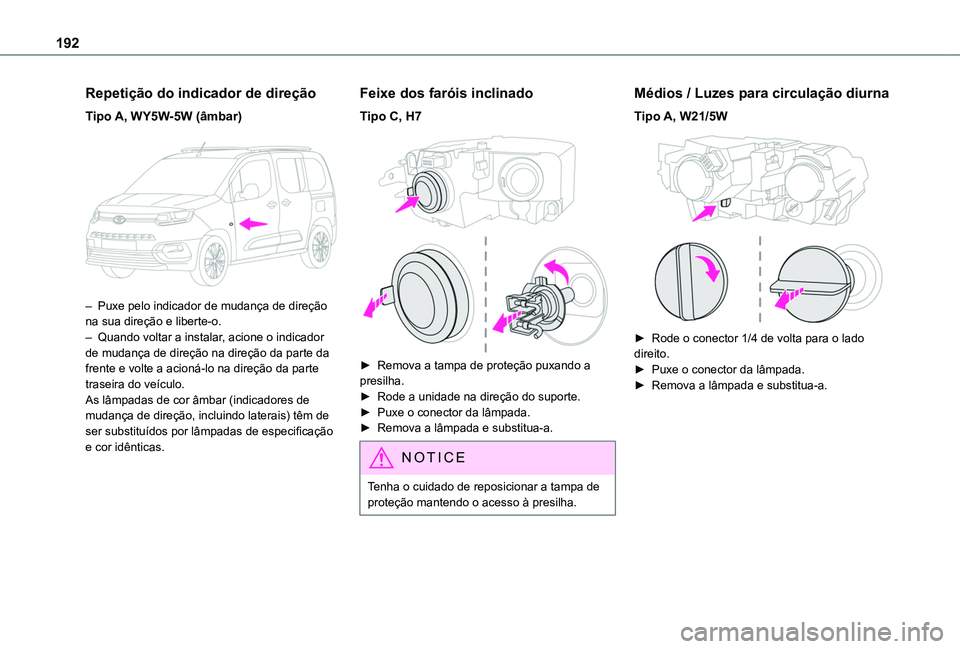

192
Repetição do indicador de direção
Tipo A, WY5W-5W (âmbar)

– Puxe pelo indicador de mudança de direção na sua direção e liberte-o. – Quando voltar a instalar, acione o indicador de mudança de direção na direção da parte da frente e volte a acioná-lo na direção da parte traseira do veículo.As lâmpadas de cor âmbar (indicadores de mudança de direção, incluindo laterais) têm de ser substituídos por lâmpadas de especificação e cor idênticas.
Feixe dos faróis inclinado
Tipo C, H7

► Remova a tampa de proteção puxando a presilha. ► Rode a unidade na direção do suporte.► Puxe o conector da lâmpada.► Remova a lâmpada e substitua-a.
NOTIC E
Tenha o cuidado de reposicionar a tampa de proteção mantendo o acesso à presilha.
Médios / Luzes para circulação diurna
Tipo A, W21/5W

► Rode o conector 1/4 de volta para o lado direito.► Puxe o conector da lâmpada.► Remova a lâmpada e substitua-a.

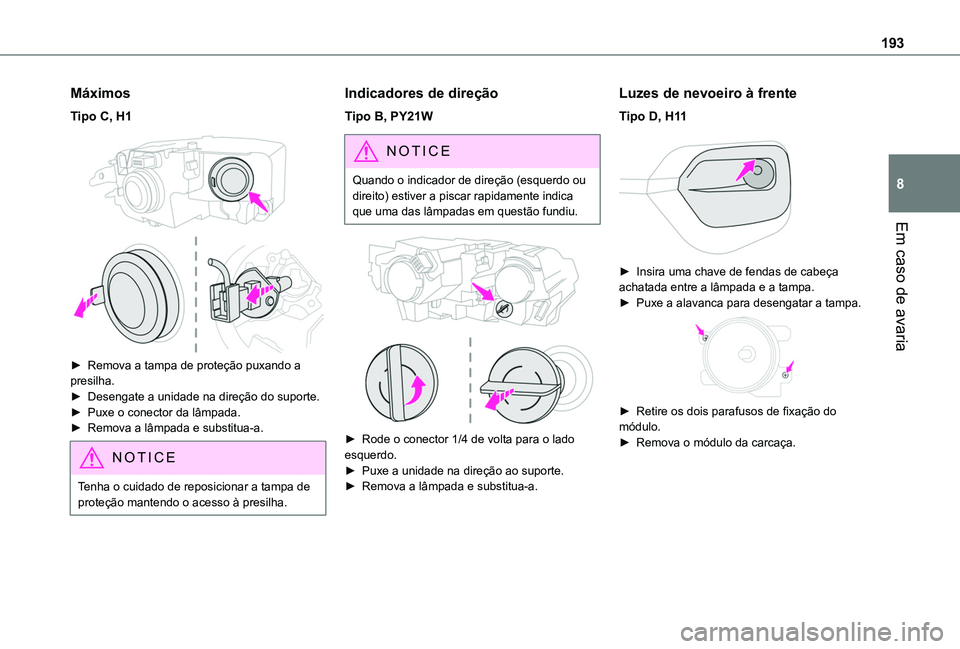

193
Em caso de avaria
8
Máximos
Tipo C, H1

► Remova a tampa de proteção puxando a presilha.► Desengate a unidade na direção do suporte.► Puxe o conector da lâmpada.► Remova a lâmpada e substitua-a.
NOTIC E
Tenha o cuidado de reposicionar a tampa de proteção mantendo o acesso à presilha.
Indicadores de direção
Tipo B, PY21W
NOTIC E
Quando o indicador de direção (esquerdo ou direito) estiver a piscar rapidamente indica que uma das lâmpadas em questão fundiu.


► Rode o conector 1/4 de volta para o lado esquerdo.► Puxe a unidade na direção ao suporte.
► Remova a lâmpada e substitua-a.
Luzes de nevoeiro à frente
Tipo D, H11

► Insira uma chave de fendas de cabeça achatada entre a lâmpada e a tampa.► Puxe a alavanca para desengatar a tampa.

► Retire os dois parafusos de fixação do módulo.► Remova o módulo da carcaça.

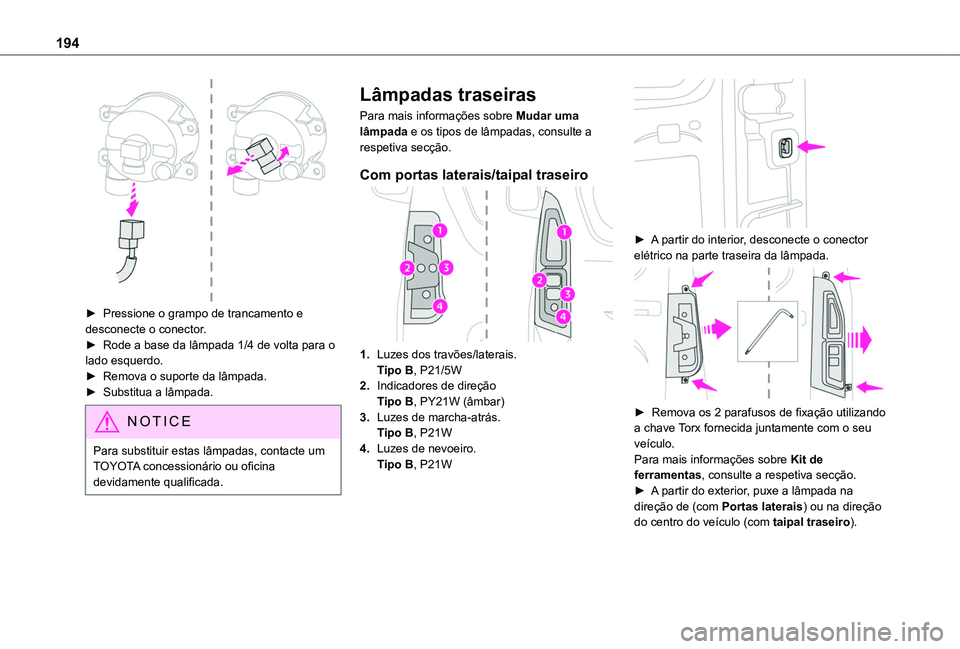

194

► Pressione o grampo de trancamento e desconecte o conector. ► Rode a base da lâmpada 1/4 de volta para o lado esquerdo.► Remova o suporte da lâmpada.► Substitua a lâmpada.
NOTIC E
Para substituir estas lâmpadas, contacte um TOYOTA concessionário ou oficina devidamente qualificada.
Lâmpadas traseiras
Para mais informações sobre Mudar uma lâmpada e os tipos de lâmpadas, consulte a respetiva secção.
Com portas laterais/taipal traseiro
1.Luzes dos travões/laterais.Tipo B, P21/5W
2.Indicadores de direçãoTipo B, PY21W (âmbar)
3.Luzes de marcha-atrás.Tipo B, P21W
4.Luzes de nevoeiro.Tipo B, P21W

► A partir do interior, desconecte o conector elétrico na parte traseira da lâmpada.

► Remova os 2 parafusos de fixação utilizando a chave Torx fornecida juntamente com o seu veículo.Para mais informações sobre Kit de ferramentas, consulte a respetiva secção.► A partir do exterior, puxe a lâmpada na direção de (com Portas laterais) ou na direção do centro do veículo (com taipal traseiro).

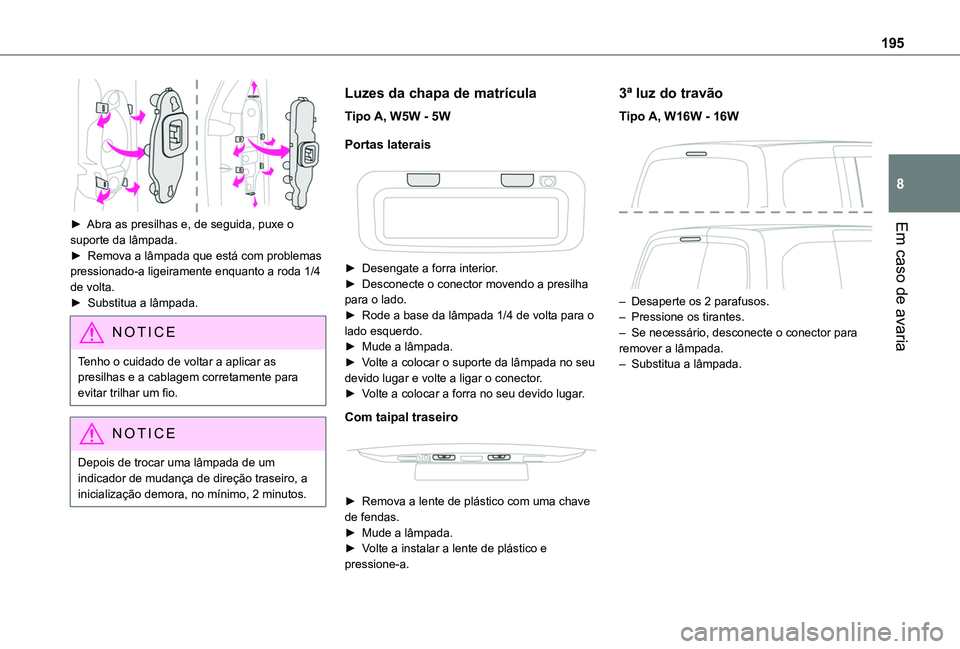

195
Em caso de avaria
8

► Abra as presilhas e, de seguida, puxe o suporte da lâmpada.► Remova a lâmpada que está com problemas pressionado-a ligeiramente enquanto a roda 1/4 de volta.► Substitua a lâmpada.
NOTIC E
Tenho o cuidado de voltar a aplicar as presilhas e a cablagem corretamente para evitar trilhar um fio.
NOTIC E
Depois de trocar uma lâmpada de um indicador de mudança de direção traseiro, a inicialização demora, no mínimo, 2 minutos.
Luzes da chapa de matrícula
Tipo A, W5W - 5W
Portas laterais


► Desengate a forra interior.► Desconecte o conector movendo a presilha para o lado.► Rode a base da lâmpada 1/4 de volta para o lado esquerdo.► Mude a lâmpada.► Volte a colocar o suporte da lâmpada no seu devido lugar e volte a ligar o conector.► Volte a colocar a forra no seu devido lugar.
Com taipal traseiro


► Remova a lente de plástico com uma chave de fendas.► Mude a lâmpada.► Volte a instalar a lente de plástico e pressione-a.
3ª luz do travão
Tipo A, W16W - 16W

– Desaperte os 2 parafusos.– Pressione os tirantes. – Se necessário, desconecte o conector para remover a lâmpada.– Substitua a lâmpada.

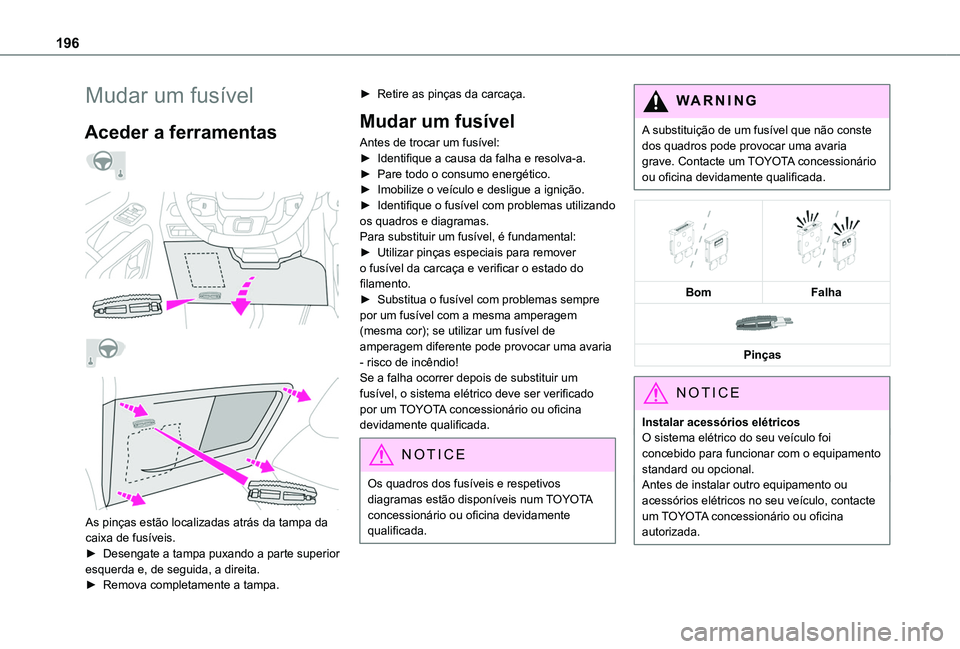

196
Mudar um fusível
Aceder a ferramentas




As pinças estão localizadas atrás da tampa da caixa de fusíveis.
► Desengate a tampa puxando a parte superior esquerda e, de seguida, a direita.► Remova completamente a tampa.
► Retire as pinças da carcaça.
Mudar um fusível
Antes de trocar um fusível:► Identifique a causa da falha e resolva-a.► Pare todo o consumo energético.► Imobilize o veículo e desligue a ignição.► Identifique o fusível com problemas utilizando os quadros e diagramas.Para substituir um fusível, é fundamental:► Utilizar pinças especiais para remover o fusível da carcaça e verificar o estado do filamento.► Substitua o fusível com problemas sempre por um fusível com a mesma amperagem (mesma cor); se utilizar um fusível de amperagem diferente pode provocar uma avaria - risco de incêndio!Se a falha ocorrer depois de substituir um fusível, o sistema elétrico deve ser verificado por um TOYOTA concessionário ou oficina devidamente qualificada.
NOTIC E
Os quadros dos fusíveis e respetivos diagramas estão disponíveis num TOYOTA concessionário ou oficina devidamente qualificada.
WARNI NG
A substituição de um fusível que não conste dos quadros pode provocar uma avaria grave. Contacte um TOYOTA concessionário ou oficina devidamente qualificada.




BomFalha

Pinças
NOTIC E
Instalar acessórios elétricosO sistema elétrico do seu veículo foi concebido para funcionar com o equipamento standard ou opcional.
Antes de instalar outro equipamento ou acessórios elétricos no seu veículo, contacte um TOYOTA concessionário ou oficina autorizada.

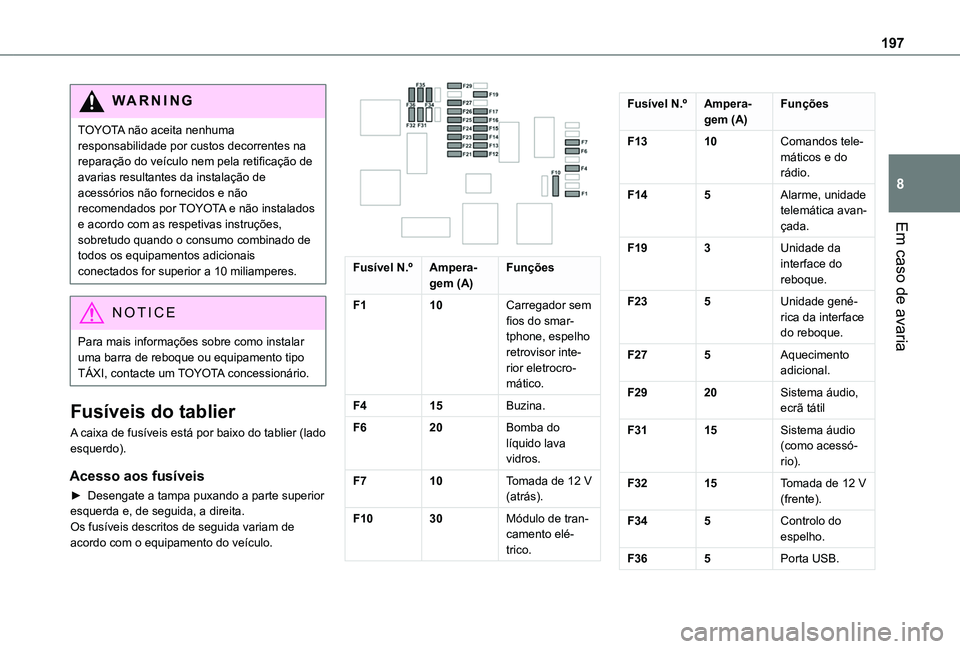

197
Em caso de avaria
8
WARNI NG
TOYOTA não aceita nenhuma responsabilidade por custos decorrentes na reparação do veículo nem pela retificação de avarias resultantes da instalação de acessórios não fornecidos e não recomendados por TOYOTA e não instalados e acordo com as respetivas instruções, sobretudo quando o consumo combinado de todos os equipamentos adicionais conectados for superior a 10 miliamperes.
NOTIC E
Para mais informações sobre como instalar uma barra de reboque ou equipamento tipo TÁXI, contacte um TOYOTA concessionário.
Fusíveis do tablier
A caixa de fusíveis está por baixo do tablier (lado
esquerdo).
Acesso aos fusíveis
► Desengate a tampa puxando a parte superior esquerda e, de seguida, a direita.Os fusíveis descritos de seguida variam de acordo com o equipamento do veículo.

Fusível N.ºAmpera-gem (A)Funções
F110Carregador sem fios do smar-tphone, espelho retrovisor inte-rior eletrocro-mático.
F415Buzina.
F620Bomba do líquido lava vidros.
F710Tomada de 12 V (atrás).
F1030Módulo de tran-camento elé-trico.
Fusível N.ºAmpera-gem (A)Funções
F1310Comandos tele-máticos e do rádio.
F145Alarme, unidade telemática avan-çada.
F193Unidade da interface do reboque.
F235Unidade gené-rica da interface do reboque.
F275Aquecimento adicional.
F2920Sistema áudio, ecrã tátil
F3115Sistema áudio (como acessó-rio).
F3215Tomada de 12 V (frente).
F345Controlo do espelho.
F365Porta USB.

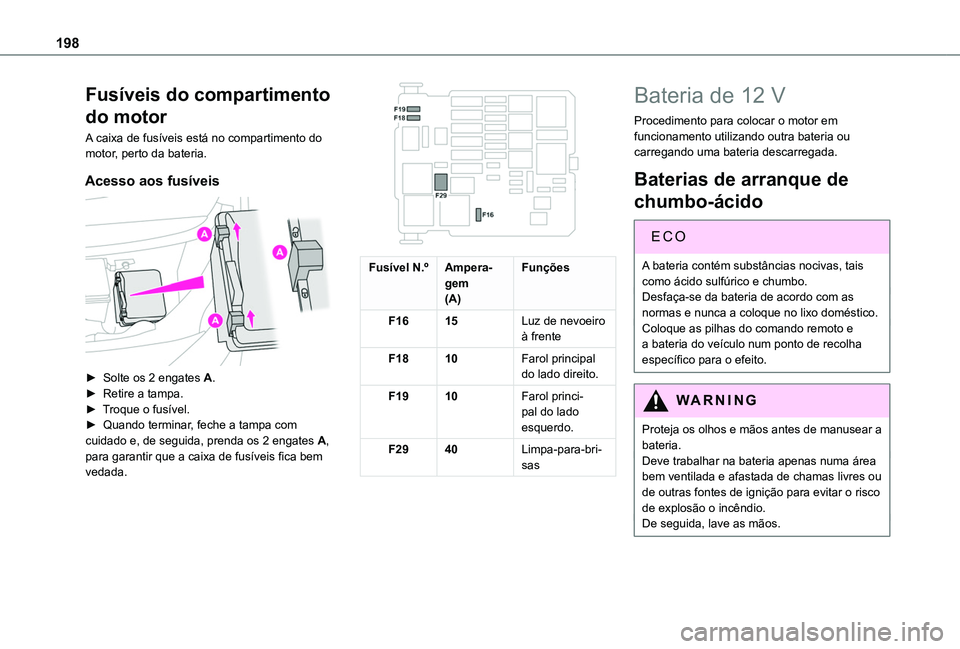

198
Fusíveis do compartimento
do motor
A caixa de fusíveis está no compartimento do motor, perto da bateria.
Acesso aos fusíveis

► Solte os 2 engates A.► Retire a tampa.► Troque o fusível.► Quando terminar, feche a tampa com cuidado e, de seguida, prenda os 2 engates A,
para garantir que a caixa de fusíveis fica bem vedada.

Fusível N.ºAmpera-gem(A)
Funções
F1615Luz de nevoeiro à frente
F1810Farol principal do lado direito.
F1910Farol princi-pal do lado esquerdo.
F2940Limpa-para-bri-sas
Bateria de 12 V
Procedimento para colocar o motor em funcionamento utilizando outra bateria ou carregando uma bateria descarregada.
Baterias de arranque de
chumbo-ácido
EC O
A bateria contém substâncias nocivas, tais como ácido sulfúrico e chumbo.Desfaça-se da bateria de acordo com as normas e nunca a coloque no lixo doméstico.Coloque as pilhas do comando remoto e a bateria do veículo num ponto de recolha específico para o efeito.
WARNI NG
Proteja os olhos e mãos antes de manusear a bateria.Deve trabalhar na bateria apenas numa área bem ventilada e afastada de chamas livres ou de outras fontes de ignição para evitar o risco de explosão o incêndio.De seguida, lave as mãos.

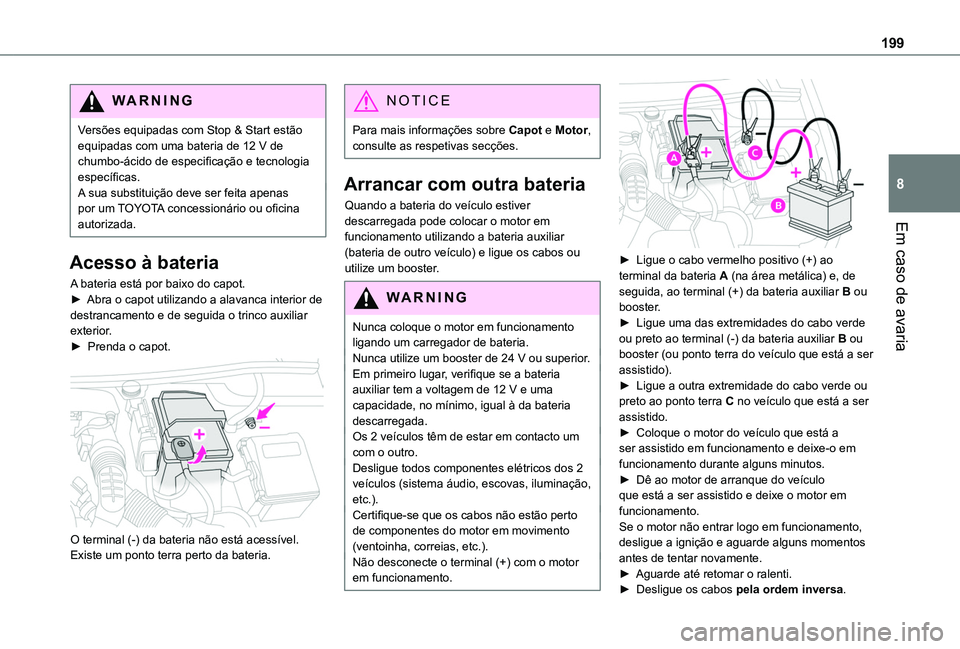

199
Em caso de avaria
8
WARNI NG
Versões equipadas com Stop & Start estão equipadas com uma bateria de 12 V de chumbo-ácido de especificação e tecnologia específicas.A sua substituição deve ser feita apenas por um TOYOTA concessionário ou oficina autorizada.
Acesso à bateria
A bateria está por baixo do capot.► Abra o capot utilizando a alavanca interior de destrancamento e de seguida o trinco auxiliar exterior.► Prenda o capot.

O terminal (-) da bateria não está acessível.Existe um ponto terra perto da bateria.
NOTIC E
Para mais informações sobre Capot e Motor, consulte as respetivas secções.
Arrancar com outra bateria
Quando a bateria do veículo estiver descarregada pode colocar o motor em funcionamento utilizando a bateria auxiliar (bateria de outro veículo) e ligue os cabos ou utilize um booster.
WARNI NG
Nunca coloque o motor em funcionamento ligando um carregador de bateria.Nunca utilize um booster de 24 V ou superior.Em primeiro lugar, verifique se a bateria auxiliar tem a voltagem de 12 V e uma capacidade, no mínimo, igual à da bateria descarregada.Os 2 veículos têm de estar em contacto um com o outro.Desligue todos componentes elétricos dos 2 veículos (sistema áudio, escovas, iluminação, etc.).Certifique-se que os cabos não estão perto de componentes do motor em movimento (ventoinha, correias, etc.).Não desconecte o terminal (+) com o motor em funcionamento.


► Ligue o cabo vermelho positivo (+) ao terminal da bateria A (na área metálica) e, de seguida, ao terminal (+) da bateria auxiliar B ou booster.► Ligue uma das extremidades do cabo verde ou preto ao terminal (-) da bateria auxiliar B ou booster (ou ponto terra do veículo que está a ser assistido).► Ligue a outra extremidade do cabo verde ou preto ao ponto terra C no veículo que está a ser assistido.► Coloque o motor do veículo que está a ser assistido em funcionamento e deixe-o em funcionamento durante alguns minutos.► Dê ao motor de arranque do veículo que está a ser assistido e deixe o motor em funcionamento.Se o motor não entrar logo em funcionamento, desligue a ignição e aguarde alguns momentos antes de tentar novamente.► Aguarde até retomar o ralenti.► Desligue os cabos pela ordem inversa.

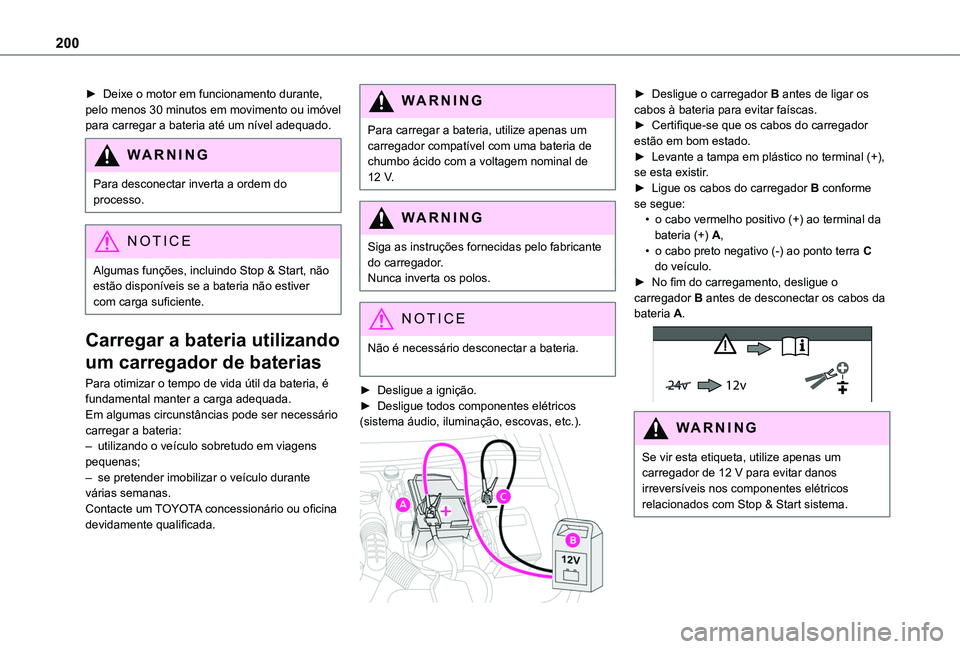

200
► Deixe o motor em funcionamento durante, pelo menos 30 minutos em movimento ou imóvel para carregar a bateria até um nível adequado.
WARNI NG
Para desconectar inverta a ordem do processo.
NOTIC E
Algumas funções, incluindo Stop & Start, não estão disponíveis se a bateria não estiver com carga suficiente.
Carregar a bateria utilizando
um carregador de baterias
Para otimizar o tempo de vida útil da bateria, é fundamental manter a carga adequada.Em algumas circunstâncias pode ser necessário carregar a bateria:– utilizando o veículo sobretudo em viagens pequenas;– se pretender imobilizar o veículo durante várias semanas.Contacte um TOYOTA concessionário ou oficina devidamente qualificada.
WARNI NG
Para carregar a bateria, utilize apenas um carregador compatível com uma bateria de chumbo ácido com a voltagem nominal de 12 V.
WARNI NG
Siga as instruções fornecidas pelo fabricante do carregador.Nunca inverta os polos.
NOTIC E
Não é necessário desconectar a bateria.
► Desligue a ignição.► Desligue todos componentes elétricos (sistema áudio, iluminação, escovas, etc.).

► Desligue o carregador B antes de ligar os cabos à bateria para evitar faíscas.► Certifique-se que os cabos do carregador estão em bom estado.► Levante a tampa em plástico no terminal (+), se esta existir.► Ligue os cabos do carregador B conforme se segue:• o cabo vermelho positivo (+) ao terminal da bateria (+) A,• o cabo preto negativo (-) ao ponto terra C do veículo.► No fim do carregamento, desligue o carregador B antes de desconectar os cabos da bateria A.
24v 12v
WARNI NG
Se vir esta etiqueta, utilize apenas um carregador de 12 V para evitar danos irreversíveis nos componentes elétricos relacionados com Stop & Start sistema.
