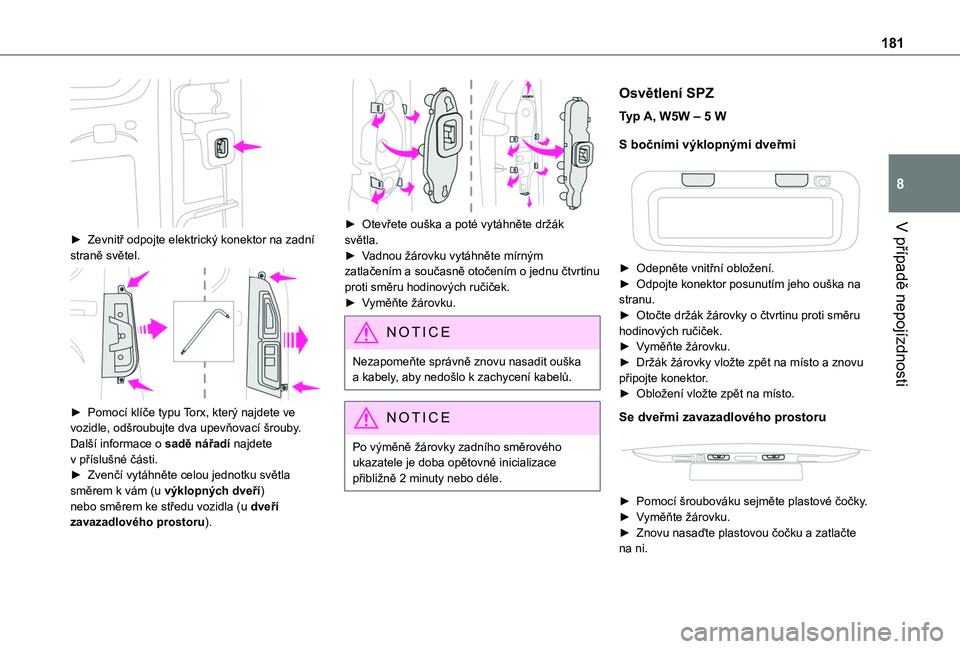

181
V případě nepojízdnosti
8

► Zevnitř odpojte elektrický konektor na zadní straně světel.

► Pomocí klíče typu Torx, který najdete ve vozidle, odšroubujte dva upevňovací šrouby.Další informace o sadě nářadí najdete v příslušné části.► Zvenčí vytáhněte celou jednotku světla směrem k vám (u výklopných dveří) nebo směrem ke středu vozidla (u dveří zavazadlového prostoru).

► Otevřete ouška a poté vytáhněte držák světla.► Vadnou žárovku vytáhněte mírným zatlačením a současně otočením o jednu čtvrtinu proti směru hodinových ručiček.► Vyměňte žárovku.
NOTIC E
Nezapomeňte správně znovu nasadit ouška a kabely, aby nedošlo k zachycení kabelů.
NOTIC E
Po výměně žárovky zadního směrového ukazatele je doba opětovné inicializace přibližně 2 minuty nebo déle.
Osvětlení SPZ
Typ A, W5W – 5 W
S bočními výklopnými dveřmi


► Odepněte vnitřní obložení.► Odpojte konektor posunutím jeho ouška na stranu.► Otočte držák žárovky o čtvrtinu proti směru hodinových ručiček.► Vyměňte žárovku.► Držák žárovky vložte zpět na místo a znovu připojte konektor.► Obložení vložte zpět na místo.
Se dveřmi zavazadlového prostoru


► Pomocí šroubováku sejměte plastové čočky.► Vyměňte žárovku.► Znovu nasaďte plastovou čočku a zatlačte na ni.

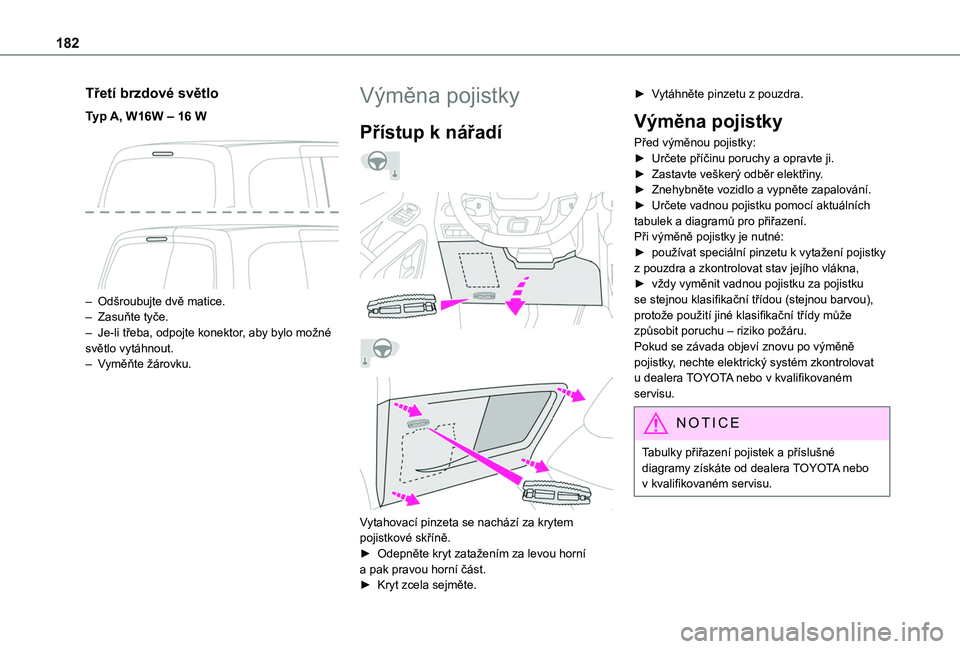

182
Třetí brzdové světlo
Typ A, W16W – 16 W

– Odšroubujte dvě matice.– Zasuňte tyče.– Je-li třeba, odpojte konektor, aby bylo možné světlo vytáhnout.– Vyměňte žárovku.
Výměna pojistky
Přístup k nářadí




Vytahovací pinzeta se nachází za krytem pojistkové skříně.
► Odepněte kryt zatažením za levou horní a pak pravou horní část.► Kryt zcela sejměte.
► Vytáhněte pinzetu z pouzdra.
Výměna pojistky
Před výměnou pojistky:► Určete příčinu poruchy a opravte ji.► Zastavte veškerý odběr elektřiny.► Znehybněte vozidlo a vypněte zapalování.► Určete vadnou pojistku pomocí aktuálních tabulek a diagramů pro přiřazení.Při výměně pojistky je nutné:► používat speciální pinzetu k vytažení pojistky z pouzdra a zkontrolovat stav jejího vlákna,► vždy vyměnit vadnou pojistku za pojistku se stejnou klasifikační třídou (stejnou barvou), protože použití jiné klasifikační třídy může způsobit poruchu – riziko požáru.Pokud se závada objeví znovu po výměně pojistky, nechte elektrický systém zkontrolovat u dealera TOYOTA nebo v kvalifikovaném servisu.
NOTIC E
Tabulky přiřazení pojistek a příslušné diagramy získáte od dealera TOYOTA nebo v kvalifikovaném servisu.

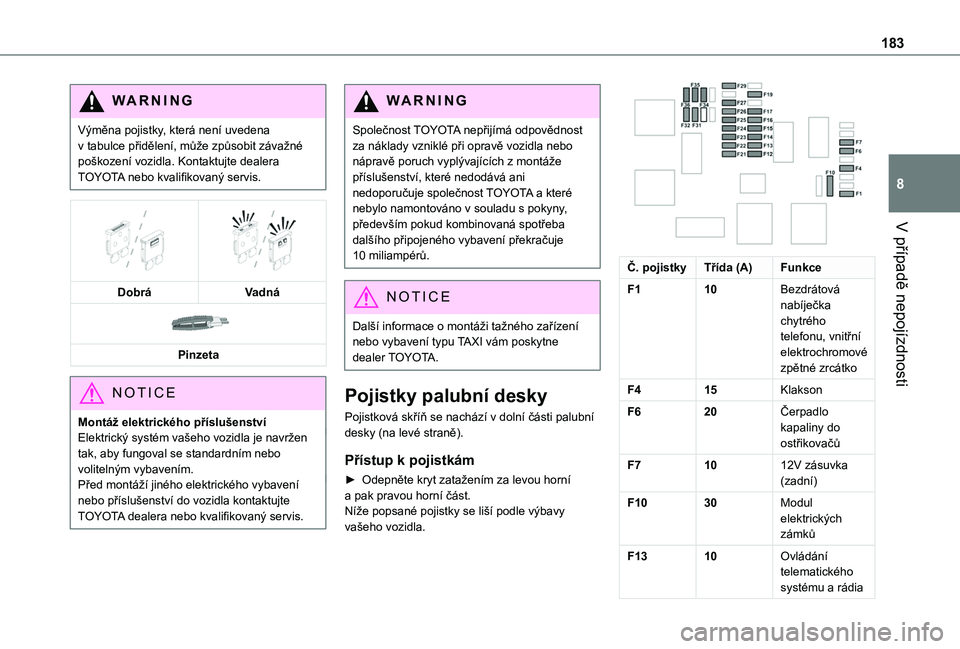

183
V případě nepojízdnosti
8
WARNI NG
Výměna pojistky, která není uvedena v tabulce přidělení, může způsobit závažné poškození vozidla. Kontaktujte dealera TOYOTA nebo kvalifikovaný servis.




DobráVadná

Pinzeta
NOTIC E
Montáž elektrického příslušenstvíElektrický systém vašeho vozidla je navržen tak, aby fungoval se standardním nebo volitelným vybavením.
Před montáží jiného elektrického vybavení nebo příslušenství do vozidla kontaktujte TOYOTA dealera nebo kvalifikovaný servis.
WARNI NG
Společnost TOYOTA nepřijímá odpovědnost za náklady vzniklé při opravě vozidla nebo nápravě poruch vyplývajících z montáže příslušenství, které nedodává ani nedoporučuje společnost TOYOTA a které nebylo namontováno v souladu s pokyny, především pokud kombinovaná spotřeba dalšího připojeného vybavení překračuje 10 miliampérů.
NOTIC E
Další informace o montáži tažného zařízení nebo vybavení typu TAXI vám poskytne dealer TOYOTA.
Pojistky palubní desky
Pojistková skříň se nachází v dolní části palubní desky (na levé straně).
Přístup k pojistkám
► Odepněte kryt zatažením za levou horní a pak pravou horní část.Níže popsané pojistky se liší podle výbavy vašeho vozidla.

Č. pojistkyTřída (A)Funkce
F110Bezdrátová nabíječka chytrého telefonu, vnitřní elektrochromové zpětné zrcátko
F415Klakson
F620Čerpadlo kapaliny do ostřikovačů
F71012V zásuvka (zadní)
F1030Modul elektrických zámků
F1310Ovládání telematického systému a rádia

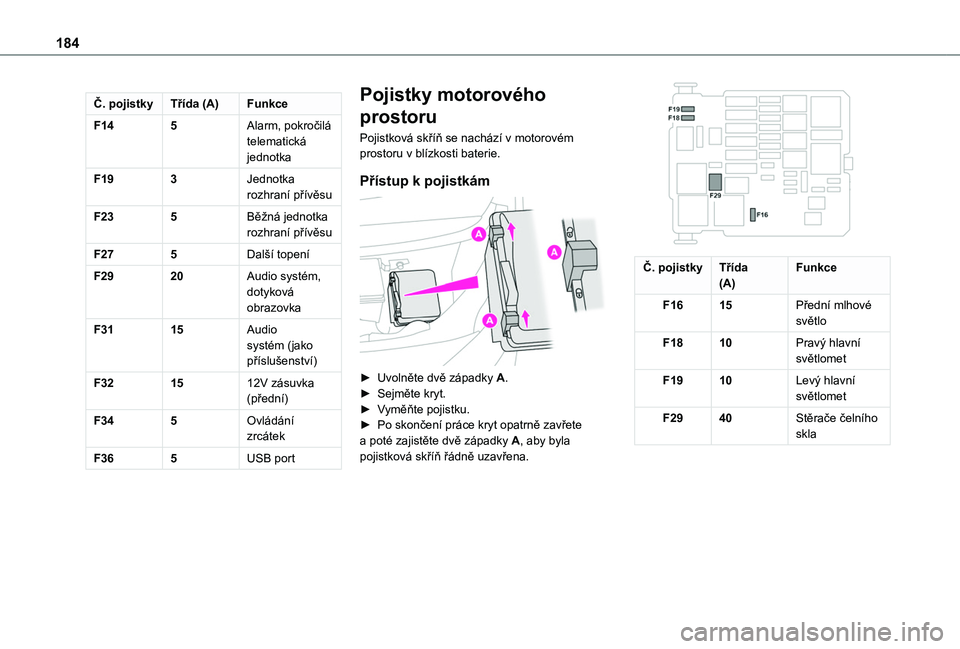

184
Č. pojistkyTřída (A)Funkce
F145Alarm, pokročilá telematická jednotka
F193Jednotka rozhraní přívěsu
F235Běžná jednotka rozhraní přívěsu
F275Další topení
F2920Audio systém, dotyková obrazovka
F3115Audio systém (jako příslušenství)
F321512V zásuvka (přední)
F345Ovládání zrcátek
F365USB port
Pojistky motorového
prostoru
Pojistková skříň se nachází v motorovém prostoru v blízkosti baterie.
Přístup k pojistkám

► Uvolněte dvě západky A.► Sejměte kryt.► Vyměňte pojistku.► Po skončení práce kryt opatrně zavřete a poté zajistěte dvě západky A, aby byla
pojistková skříň řádně uzavřena.

Č. pojistkyTřída(A)Funkce
F1615Přední mlhové světlo
F1810Pravý hlavní světlomet
F1910Levý hlavní světlomet
F2940Stěrače čelního skla

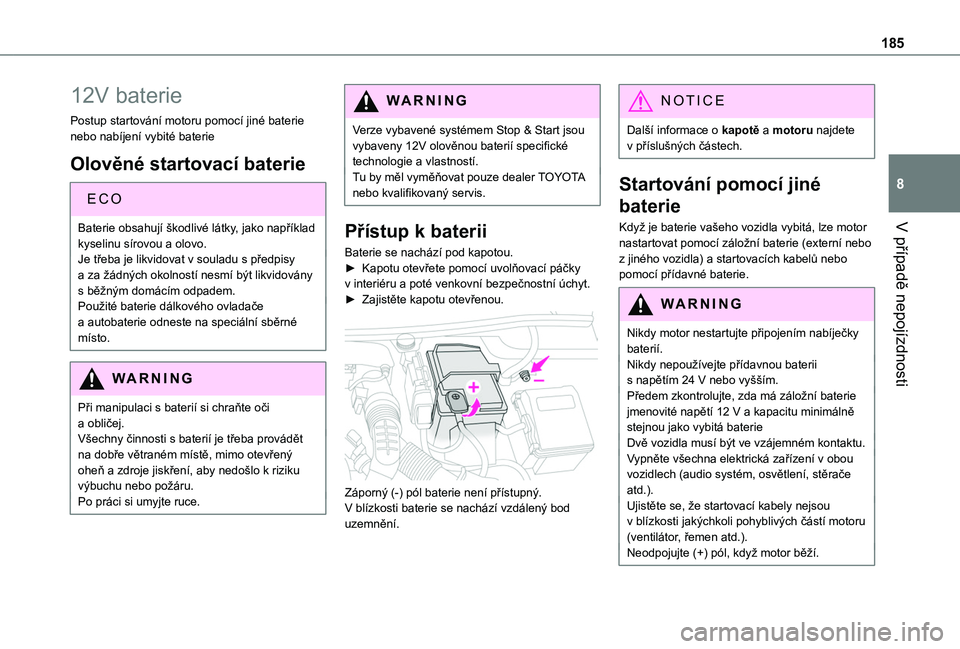

185
V případě nepojízdnosti
8
12V baterie
Postup startování motoru pomocí jiné baterie nebo nabíjení vybité baterie
Olověné startovací baterie
ECO
Baterie obsahují škodlivé látky, jako například
kyselinu sírovou a olovo.Je třeba je likvidovat v souladu s předpisy a za žádných okolností nesmí být likvidovány s běžným domácím odpadem.Použité baterie dálkového ovladače a autobaterie odneste na speciální sběrné místo.
WARNI NG
Při manipulaci s baterií si chraňte oči a obličej.Všechny činnosti s baterií je třeba provádět na dobře větraném místě, mimo otevřený oheň a zdroje jiskření, aby nedošlo k riziku výbuchu nebo požáru.Po práci si umyjte ruce.
WARNI NG
Verze vybavené systémem Stop & Start jsou vybaveny 12V olověnou baterií specifické technologie a vlastností.Tu by měl vyměňovat pouze dealer TOYOTA nebo kvalifikovaný servis.
Přístup k baterii
Baterie se nachází pod kapotou.► Kapotu otevřete pomocí uvolňovací páčky v interiéru a poté venkovní bezpečnostní úchyt.► Zajistěte kapotu otevřenou.

Záporný (-) pól baterie není přístupný.V blízkosti baterie se nachází vzdálený bod uzemnění.
NOTIC E
Další informace o kapotě a motoru najdete v příslušných částech.
Startování pomocí jiné
baterie
Když je baterie vašeho vozidla vybitá, lze motor nastartovat pomocí záložní baterie (externí nebo z jiného vozidla) a startovacích kabelů nebo pomocí přídavné baterie.
WARNI NG
Nikdy motor nestartujte připojením nabíječky baterií.Nikdy nepoužívejte přídavnou baterii s napětím 24 V nebo vyšším.Předem zkontrolujte, zda má záložní baterie jmenovité napětí 12 V a kapacitu minimálně stejnou jako vybitá baterieDvě vozidla musí být ve vzájemném kontaktu.Vypněte všechna elektrická zařízení v obou vozidlech (audio systém, osvětlení, stěrače atd.).Ujistěte se, že startovací kabely nejsou v blízkosti jakýchkoli pohyblivých částí motoru (ventilátor, řemen atd.).Neodpojujte (+) pól, když motor běží.

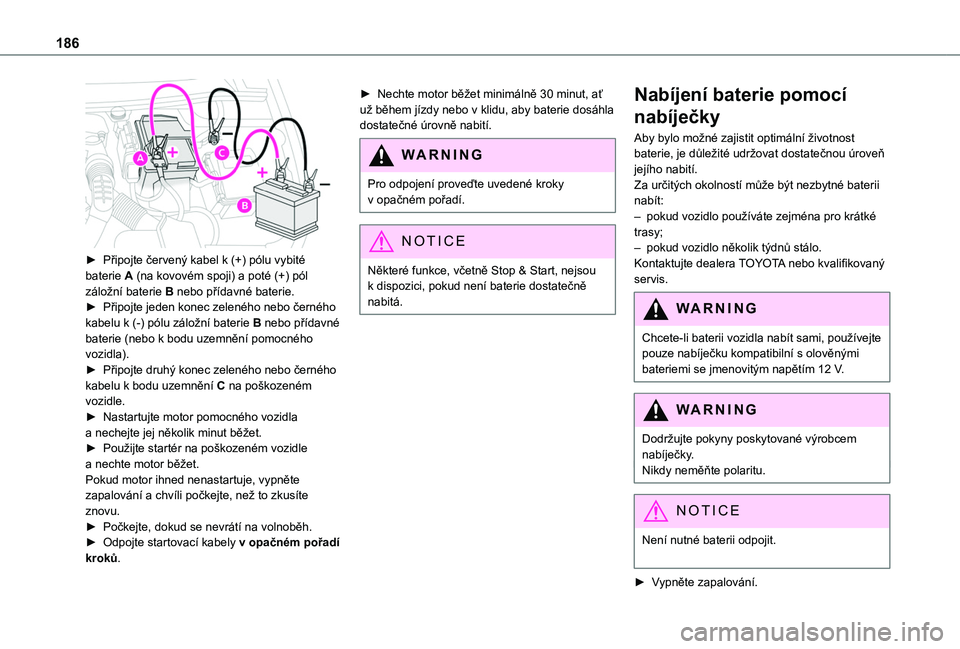

186

► Připojte červený kabel k (+) pólu vybité baterie A (na kovovém spoji) a poté (+) pól záložní baterie B nebo přídavné baterie.► Připojte jeden konec zeleného nebo černého kabelu k (-) pólu záložní baterie B nebo přídavné baterie (nebo k bodu uzemnění pomocného vozidla).► Připojte druhý konec zeleného nebo černého kabelu k bodu uzemnění C na poškozeném vozidle.► Nastartujte motor pomocného vozidla a nechejte jej několik minut běžet.► Použijte startér na poškozeném vozidle a nechte motor běžet.Pokud motor ihned nenastartuje, vypněte zapalování a chvíli počkejte, než to zkusíte znovu.► Počkejte, dokud se nevrátí na volnoběh.► Odpojte startovací kabely v opačném pořadí kroků.
► Nechte motor běžet minimálně 30 minut, ať už během jízdy nebo v klidu, aby baterie dosáhla dostatečné úrovně nabití.
WARNI NG
Pro odpojení proveďte uvedené kroky v opačném pořadí.
NOTIC E
Některé funkce, včetně Stop & Start, nejsou k dispozici, pokud není baterie dostatečně nabitá.
Nabíjení baterie pomocí
nabíječky
Aby bylo možné zajistit optimální životnost baterie, je důležité udržovat dostatečnou úroveň jejího nabití.Za určitých okolností může být nezbytné baterii nabít:– pokud vozidlo používáte zejména pro krátké trasy;– pokud vozidlo několik týdnů stálo.Kontaktujte dealera TOYOTA nebo kvalifikovaný servis.
WARNI NG
Chcete-li baterii vozidla nabít sami, používejte pouze nabíječku kompatibilní s olověnými bateriemi se jmenovitým napětím 12 V.
WARNI NG
Dodržujte pokyny poskytované výrobcem nabíječky.Nikdy neměňte polaritu.
NOTIC E
Není nutné baterii odpojit.
► Vypněte zapalování.

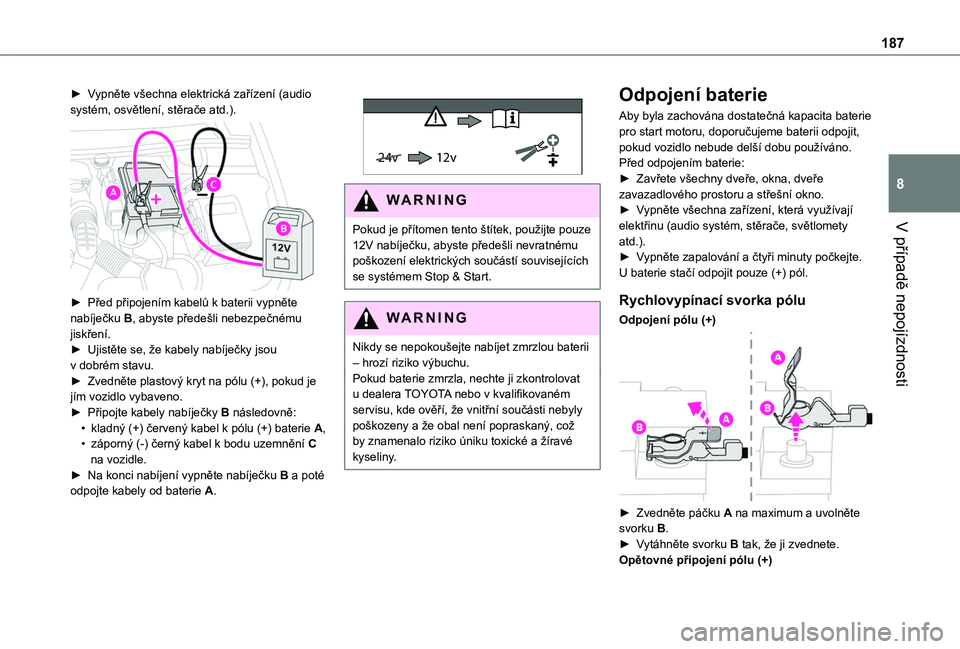

187
V případě nepojízdnosti
8
► Vypněte všechna elektrická zařízení (audio systém, osvětlení, stěrače atd.).

► Před připojením kabelů k baterii vypněte nabíječku B, abyste předešli nebezpečnému jiskření.► Ujistěte se, že kabely nabíječky jsou v dobrém stavu.► Zvedněte plastový kryt na pólu (+), pokud je jím vozidlo vybaveno.► Připojte kabely nabíječky B následovně:• kladný (+) červený kabel k pólu (+) baterie A,• záporný (-) černý kabel k bodu uzemnění C
na vozidle.► Na konci nabíjení vypněte nabíječku B a poté odpojte kabely od baterie A.

24v 12v
WARNI NG
Pokud je přítomen tento štítek, použijte pouze
12V nabíječku, abyste předešli nevratnému poškození elektrických součástí souvisejících se systémem Stop & Start.
WARNI NG
Nikdy se nepokoušejte nabíjet zmrzlou baterii – hrozí riziko výbuchu.Pokud baterie zmrzla, nechte ji zkontrolovat u dealera TOYOTA nebo v kvalifikovaném servisu, kde ověří, že vnitřní součásti nebyly poškozeny a že obal není popraskaný, což by znamenalo riziko úniku toxické a žíravé kyseliny.
Odpojení baterie
Aby byla zachována dostatečná kapacita baterie pro start motoru, doporučujeme baterii odpojit, pokud vozidlo nebude delší dobu používáno.Před odpojením baterie:► Zavřete všechny dveře, okna, dveře zavazadlového prostoru a střešní okno.► Vypněte všechna zařízení, která využívají elektřinu (audio systém, stěrače, světlomety atd.).► Vypněte zapalování a čtyři minuty počkejte.U baterie stačí odpojit pouze (+) pól.
Rychlovypínací svorka pólu
Odpojení pólu (+)

► Zvedněte páčku A na maximum a uvolněte svorku B.► Vytáhněte svorku B tak, že ji zvednete.Opětovné připojení pólu (+)

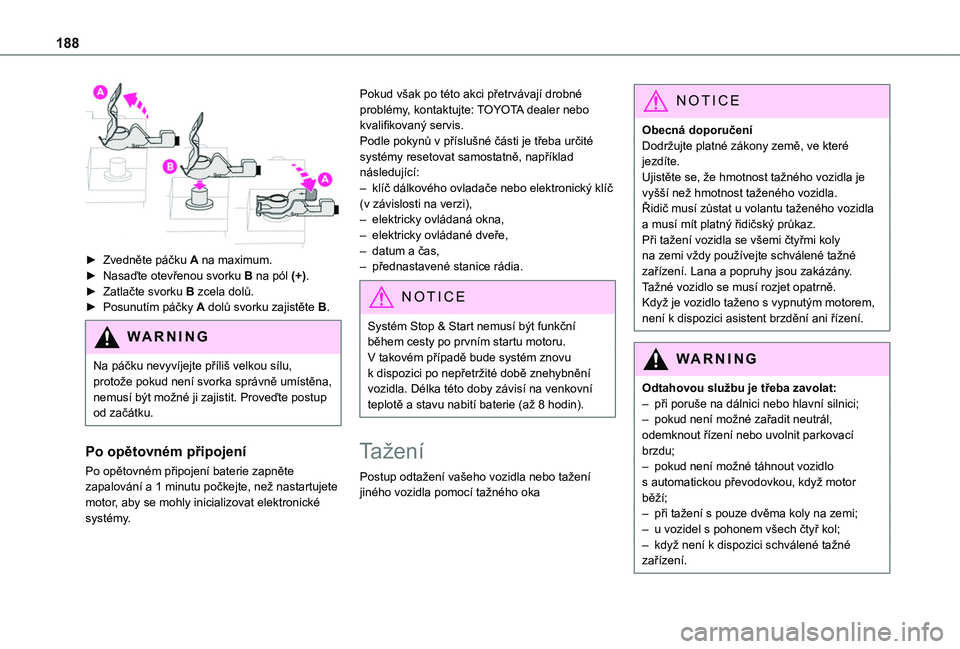

188

► Zvedněte páčku A na maximum.► Nasaďte otevřenou svorku B na pól (+).► Zatlačte svorku B zcela dolů.► Posunutím páčky A dolů svorku zajistěte B.
WARNI NG
Na páčku nevyvíjejte příliš velkou sílu, protože pokud není svorka správně umístěna, nemusí být možné ji zajistit. Proveďte postup od začátku.
Po opětovném připojení
Po opětovném připojení baterie zapněte zapalování a 1 minutu počkejte, než nastartujete motor, aby se mohly inicializovat elektronické systémy.
Pokud však po této akci přetrvávají drobné problémy, kontaktujte: TOYOTA dealer nebo kvalifikovaný servis.Podle pokynů v příslušné části je třeba určité systémy resetovat samostatně, například následující:– klíč dálkového ovladače nebo elektronický klíč (v závislosti na verzi),– elektricky ovládaná okna,– elektricky ovládané dveře,– datum a čas,– přednastavené stanice rádia.
NOTIC E
Systém Stop & Start nemusí být funkční během cesty po prvním startu motoru.V takovém případě bude systém znovu k dispozici po nepřetržité době znehybnění vozidla. Délka této doby závisí na venkovní teplotě a stavu nabití baterie (až 8 hodin).
Tažení
Postup odtažení vašeho vozidla nebo tažení jiného vozidla pomocí tažného oka
NOTIC E
Obecná doporučeníDodržujte platné zákony země, ve které jezdíte.Ujistěte se, že hmotnost tažného vozidla je vyšší než hmotnost taženého vozidla.Řidič musí zůstat u volantu taženého vozidla a musí mít platný řidičský průkaz.Při tažení vozidla se všemi čtyřmi koly na zemi vždy používejte schválené tažné zařízení. Lana a popruhy jsou zakázány.Tažné vozidlo se musí rozjet opatrně.Když je vozidlo taženo s vypnutým motorem, není k dispozici asistent brzdění ani řízení.
WARNI NG
Odtahovou službu je třeba zavolat:– při poruše na dálnici nebo hlavní silnici;– pokud není možné zařadit neutrál, odemknout řízení nebo uvolnit parkovací brzdu;– pokud není možné táhnout vozidlo s automatickou převodovkou, když motor běží;– při tažení s pouze dvěma koly na zemi;– u vozidel s pohonem všech čtyř kol;– když není k dispozici schválené tažné zařízení.

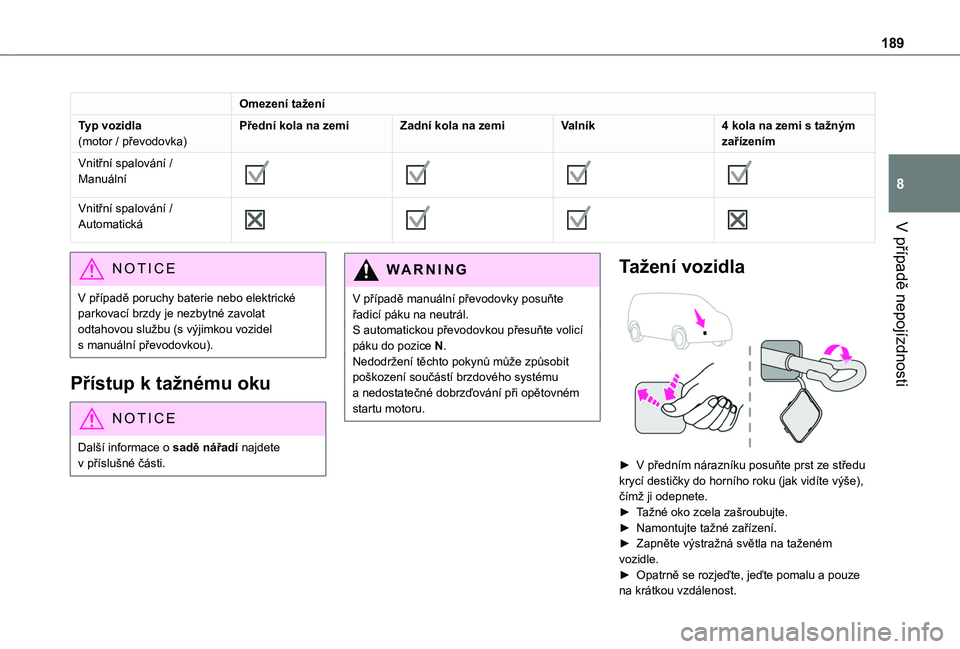

189
V případě nepojízdnosti
8
Omezení tažení
Typ vozidla(motor / převodovka)Přední kola na zemiZadní kola na zemiValník4 kola na zemi s tažným zařízením
Vnitřní spalování / Manuální








Vnitřní spalování / Automatická








NOTIC E
V případě poruchy baterie nebo elektrické parkovací brzdy je nezbytné zavolat odtahovou službu (s výjimkou vozidel s manuální převodovkou).
Přístup k tažnému oku
NOTIC E
Další informace o sadě nářadí najdete v příslušné části.
WARNI NG
V případě manuální převodovky posuňte řadicí páku na neutrál.S automatickou převodovkou přesuňte volicí páku do pozice N.Nedodržení těchto pokynů může způsobit poškození součástí brzdového systému a nedostatečné dobrzďování při opětovném startu motoru.
Tažení vozidla

► V předním nárazníku posuňte prst ze středu krycí destičky do horního roku (jak vidíte výše), čímž ji odepnete.► Tažné oko zcela zašroubujte.► Namontujte tažné zařízení.► Zapněte výstražná světla na taženém vozidle.► Opatrně se rozjeďte, jeďte pomalu a pouze na krátkou vzdálenost.

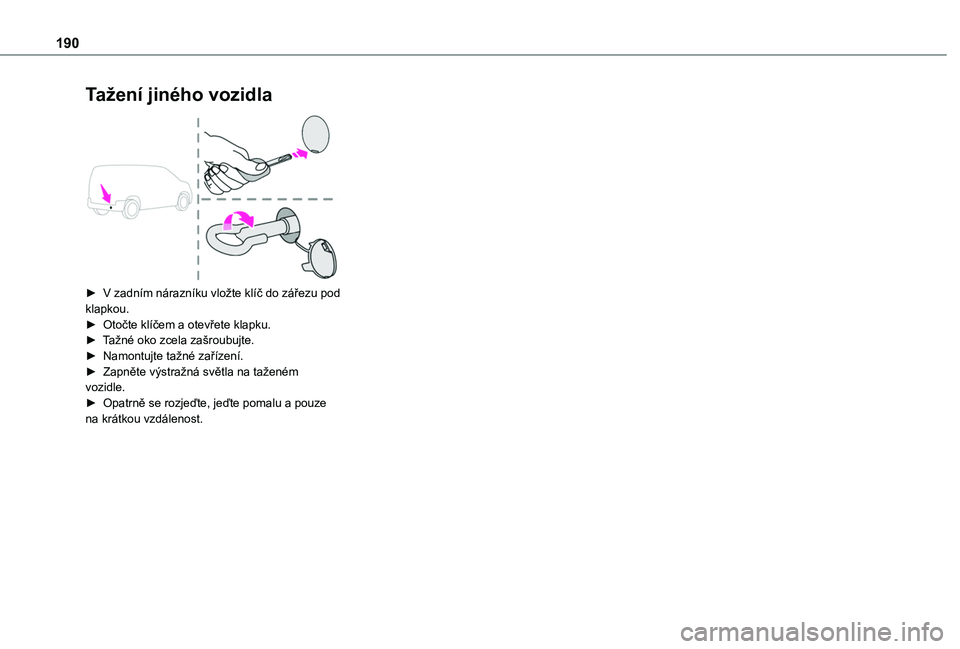

190
Tažení jiného vozidla

► V zadním nárazníku vložte klíč do zářezu pod klapkou.► Otočte klíčem a otevřete klapku.► Tažné oko zcela zašroubujte.► Namontujte tažné zařízení.► Zapněte výstražná světla na taženém vozidle.► Opatrně se rozjeďte, jeďte pomalu a pouze na krátkou vzdálenost.
