brake TOYOTA PROACE CITY VERSO 2022 Betriebsanleitungen (in German)

3
Inhalt
Geschwindigkeitsregelung - spezielle Empfehlungen 167Programmierbare Geschwindigkeitsregelung 168Adaptive Geschwindigkeitsregelung 170Speichern der Geschwindigkeit 175Active Safety Brake mit Kollisionswarnung und Intelligenter Notbremsassistent 175Spurwechselassistent 178Toter-Winkel-Assistent 183Müdigkeitserkennung 184Parksensoren 186Rückfahrkamera 188Heckbereichsmonitor 189Heckbereichsansicht von oben 192Einparkhilfe 194
7Praktische Informationen
Kompatibilität von Kraftstoffen 198Betankung 198Fehlbetankungsschutz (Diesel) 200Ladesystem (Elektrik) 201Aufladen der Antriebsbatterie (Elektrik) 208Stromsparmodus 212Schneeketten 212Kaltwetterblende 213Anhängerkupplung 214Überlast-Warnleuchte 215Dachträger / Dachgepäckträger 216Motorhaube 217Motorraum 218Füllstandkontrolle 219Schnellprüfungen 221AdBlue® (Dieselmotoren) 224Freilauf 226Pflege- und Wartungshinweise 228
8Im Fall einer Panne
Kraftstoffmangel (Diesel) 230Bordwerkzeug 230Reifenreparaturkit 232Ersatzrad 234Glühlampenwechsel 238Sicherungen 24412V-Batterie / Zusatzbatterie 244Abschleppen 248
9Technische Daten
Abmessungen 251Technische Daten des Motors und Anhängelasten 257Benzinmotoren 258Dieselmotoren 260Elektromotor 262Identifizierungsplaketten 263
10BLUETOOTH-Audiosystem mit Touchscreen
Erste Schritte 264Schalter/Hebel am Lenkrad 265Menüs 266Radio 267DAB-Radio (Digital Audio Broadcasting) 268Medien 268Telefon 270Einstellungen 272Häufig gestellte Fragen 273
11TOYOTA Connect Radio
Erste Schritte 275Schalter/Hebel am Lenkrad 276Menüs 277Anwendungen 278Radio 279
DAB-Radio (Digital Audio Broadcasting) 280Medien 281Telefon 282Einstellungen 286Häufig gestellte Fragen 287
12TOYOTA Connect Nav
Erste Schritte 290Schalter/Hebel am Lenkrad 291Menüs 291Sprachbefehle 293Navigation 297Integrierte Navigation 299Anwendungen 302Radio 305DAB-Radio (Digital Audio Broadcasting) 306Medien 307Telefon 309Einstellungen 312Häufig gestellte Fragen 314
 ■Alphabetischer Index

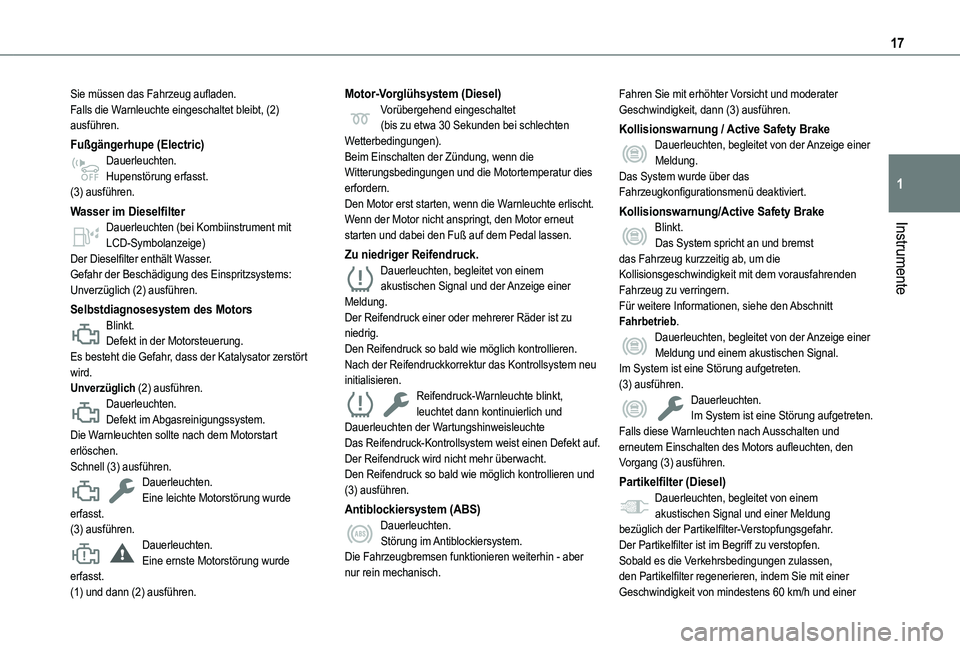

17
Instrumente
1
Sie müssen das Fahrzeug aufladen.Falls die Warnleuchte eingeschaltet bleibt, (2) ausführen.
Fußgängerhupe (Electric)Dauerleuchten.Hupenstörung erfasst.(3) ausführen.
Wasser im DieselfilterDauerleuchten (bei Kombiinstrument mit LCD-Symbolanzeige)Der Dieselfilter enthält Wasser.Gefahr der Beschädigung des Einspritzsystems: Unverzüglich (2) ausführen.
Selbstdiagnosesystem des MotorsBlinkt.Defekt in der Motorsteuerung.Es besteht die Gefahr, dass der Katalysator zerstört wird.Unverzüglich (2) ausführen.Dauerleuchten.Defekt im Abgasreinigungssystem.Die Warnleuchten sollte nach dem Motorstart
erlöschen.Schnell (3) ausführen.Dauerleuchten.Eine leichte Motorstörung wurde erfasst.(3) ausführen.Dauerleuchten.Eine ernste Motorstörung wurde erfasst.(1) und dann (2) ausführen.
Motor-Vorglühsystem (Diesel)Vorübergehend eingeschaltet(bis zu etwa 30 Sekunden bei schlechten Wetterbedingungen).Beim Einschalten der Zündung, wenn die Witterungsbedingungen und die Motortemperatur dies erfordern.Den Motor erst starten, wenn die Warnleuchte erlischt.Wenn der Motor nicht anspringt, den Motor erneut starten und dabei den Fuß auf dem Pedal lassen.
Zu niedriger Reifendruck.Dauerleuchten, begleitet von einem akustischen Signal und der Anzeige einer Meldung.Der Reifendruck einer oder mehrerer Räder ist zu niedrig.Den Reifendruck so bald wie möglich kontrollieren.Nach der Reifendruckkorrektur das Kontrollsystem neu initialisieren.Reifendruck-Warnleuchte blinkt, leuchtet dann kontinuierlich und Dauerleuchten der WartungshinweisleuchteDas Reifendruck-Kontrollsystem weist einen Defekt auf.
Der Reifendruck wird nicht mehr überwacht.Den Reifendruck so bald wie möglich kontrollieren und (3) ausführen.
Antiblockiersystem (ABS)Dauerleuchten.Störung im Antiblockiersystem.Die Fahrzeugbremsen funktionieren weiterhin - aber nur rein mechanisch.
Fahren Sie mit erhöhter Vorsicht und moderater Geschwindigkeit, dann (3) ausführen.
Kollisionswarnung / Active Safety BrakeDauerleuchten, begleitet von der Anzeige einer Meldung.Das System wurde über das Fahrzeugkonfigurationsmenü deaktiviert.
Kollisionswarnung/Active Safety BrakeBlinkt.Das System spricht an und bremst das Fahrzeug kurzzeitig ab, um die Kollisionsgeschwindigkeit mit dem vorausfahrenden Fahrzeug zu verringern.Für weitere Informationen, siehe den Abschnitt Fahrbetrieb.Dauerleuchten, begleitet von der Anzeige einer Meldung und einem akustischen Signal.Im System ist eine Störung aufgetreten.(3) ausführen.Dauerleuchten.Im System ist eine Störung aufgetreten.Falls diese Warnleuchten nach Ausschalten und
erneutem Einschalten des Motors aufleuchten, den Vorgang (3) ausführen.
Partikelfilter (Diesel)Dauerleuchten, begleitet von einem akustischen Signal und einer Meldung bezüglich der Partikelfilter-Verstopfungsgefahr.Der Partikelfilter ist im Begriff zu verstopfen.Sobald es die Verkehrsbedingungen zulassen, den Partikelfilter regenerieren, indem Sie mit einer Geschwindigkeit von mindestens 60 km/h und einer

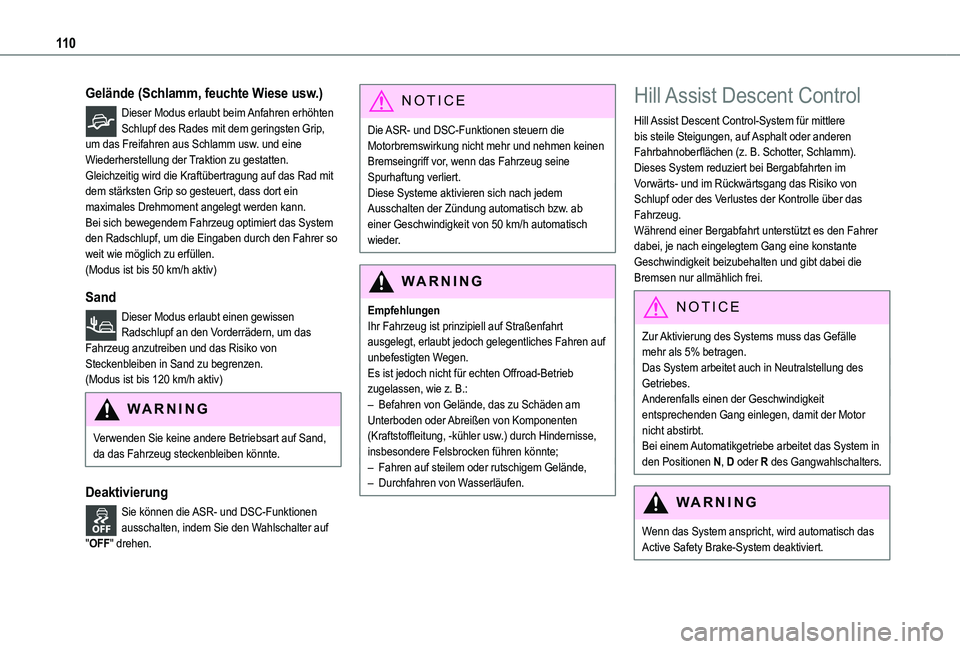

11 0
Gelände (Schlamm, feuchte Wiese usw.)
Dieser Modus erlaubt beim Anfahren erhöhten Schlupf des Rades mit dem geringsten Grip, um das Freifahren aus Schlamm usw. und eine Wiederherstellung der Traktion zu gestatten. Gleichzeitig wird die Kraftübertragung auf das Rad mit dem stärksten Grip so gesteuert, dass dort ein maximales Drehmoment angelegt werden kann.Bei sich bewegendem Fahrzeug optimiert das System den Radschlupf, um die Eingaben durch den Fahrer so weit wie möglich zu erfüllen.(Modus ist bis 50 km/h aktiv)
Sand
Dieser Modus erlaubt einen gewissen Radschlupf an den Vorderrädern, um das Fahrzeug anzutreiben und das Risiko von Steckenbleiben in Sand zu begrenzen.(Modus ist bis 120 km/h aktiv)
WARNI NG
Verwenden Sie keine andere Betriebsart auf Sand, da das Fahrzeug steckenbleiben könnte.
Deaktivierung
Sie können die ASR- und DSC-Funktionen ausschalten, indem Sie den Wahlschalter auf "OFF" drehen.
NOTIC E
Die ASR- und DSC-Funktionen steuern die Motorbremswirkung nicht mehr und nehmen keinen Bremseingriff vor, wenn das Fahrzeug seine Spurhaftung verliert.Diese Systeme aktivieren sich nach jedem Ausschalten der Zündung automatisch bzw. ab einer Geschwindigkeit von 50 km/h automatisch wieder.
WARNI NG
EmpfehlungenIhr Fahrzeug ist prinzipiell auf Straßenfahrt ausgelegt, erlaubt jedoch gelegentliches Fahren auf unbefestigten Wegen.Es ist jedoch nicht für echten Offroad-Betrieb zugelassen, wie z. B.:– Befahren von Gelände, das zu Schäden am Unterboden oder Abreißen von Komponenten (Kraftstoffleitung, -kühler usw.) durch Hindernisse,
insbesondere Felsbrocken führen könnte;– Fahren auf steilem oder rutschigem Gelände,– Durchfahren von Wasserläufen.
Hill Assist Descent Control
Hill Assist Descent Control-System für mittlere bis steile Steigungen, auf Asphalt oder anderen Fahrbahnoberflächen (z. B. Schotter, Schlamm).Dieses System reduziert bei Bergabfahrten im Vorwärts- und im Rückwärtsgang das Risiko von Schlupf oder des Verlustes der Kontrolle über das Fahrzeug.Während einer Bergabfahrt unterstützt es den Fahrer dabei, je nach eingelegtem Gang eine konstante Geschwindigkeit beizubehalten und gibt dabei die Bremsen nur allmählich frei.
NOTIC E
Zur Aktivierung des Systems muss das Gefälle mehr als 5% betragen.Das System arbeitet auch in Neutralstellung des Getriebes.Anderenfalls einen der Geschwindigkeit entsprechenden Gang einlegen, damit der Motor nicht abstirbt.Bei einem Automatikgetriebe arbeitet das System in den Positionen N, D oder R des Gangwahlschalters.
WARNI NG
Wenn das System anspricht, wird automatisch das
Active Safety Brake-System deaktiviert.

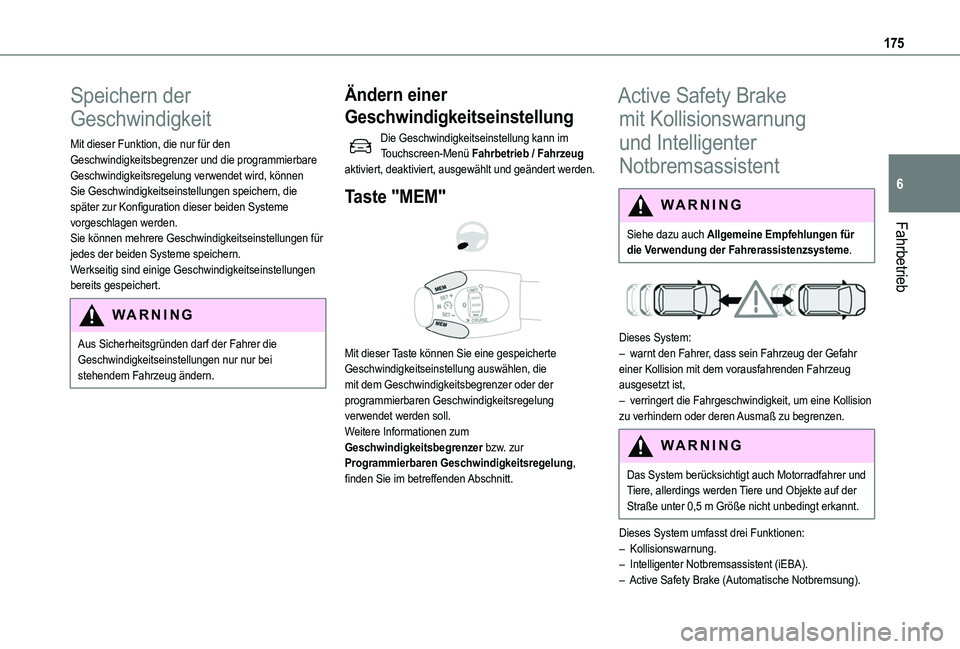

175
Fahrbetrieb
6
Speichern der
Geschwindigkeit
Mit dieser Funktion, die nur für den Geschwindigkeitsbegrenzer und die programmierbare Geschwindigkeitsregelung verwendet wird, können Sie Geschwindigkeitseinstellungen speichern, die später zur Konfiguration dieser beiden Systeme vorgeschlagen werden.Sie können mehrere Geschwindigkeitseinstellungen für jedes der beiden Systeme speichern.Werkseitig sind einige Geschwindigkeitseinstellungen bereits gespeichert.
WARNI NG
Aus Sicherheitsgründen darf der Fahrer die Geschwindigkeitseinstellungen nur nur bei stehendem Fahrzeug ändern.
Ändern einer
Geschwindigkeitseinstellung
Die Geschwindigkeitseinstellung kann im Touchscreen-Menü Fahrbetrieb / Fahrzeug aktiviert, deaktiviert, ausgewählt und geändert werden.
Taste "MEM"


Mit dieser Taste können Sie eine gespeicherte Geschwindigkeitseinstellung auswählen, die mit dem Geschwindigkeitsbegrenzer oder der programmierbaren Geschwindigkeitsregelung verwendet werden soll.Weitere Informationen zum Geschwindigkeitsbegrenzer bzw. zur Programmierbaren Geschwindigkeitsregelung, finden Sie im betreffenden Abschnitt.
Active Safety Brake
mit Kollisionswarnung
und Intelligenter
Notbremsassistent
WARNI NG
Siehe dazu auch Allgemeine Empfehlungen für
die Verwendung der Fahrerassistenzsysteme.


Dieses System:– warnt den Fahrer, dass sein Fahrzeug der Gefahr einer Kollision mit dem vorausfahrenden Fahrzeug ausgesetzt ist,– verringert die Fahrgeschwindigkeit, um eine Kollision zu verhindern oder deren Ausmaß zu begrenzen.
WARNI NG
Das System berücksichtigt auch Motorradfahrer und Tiere, allerdings werden Tiere und Objekte auf der Straße unter 0,5 m Größe nicht unbedingt erkannt.
Dieses System umfasst drei Funktionen:– Kollisionswarnung.– Intelligenter Notbremsassistent (iEBA).– Active Safety Brake (Automatische Notbremsung).

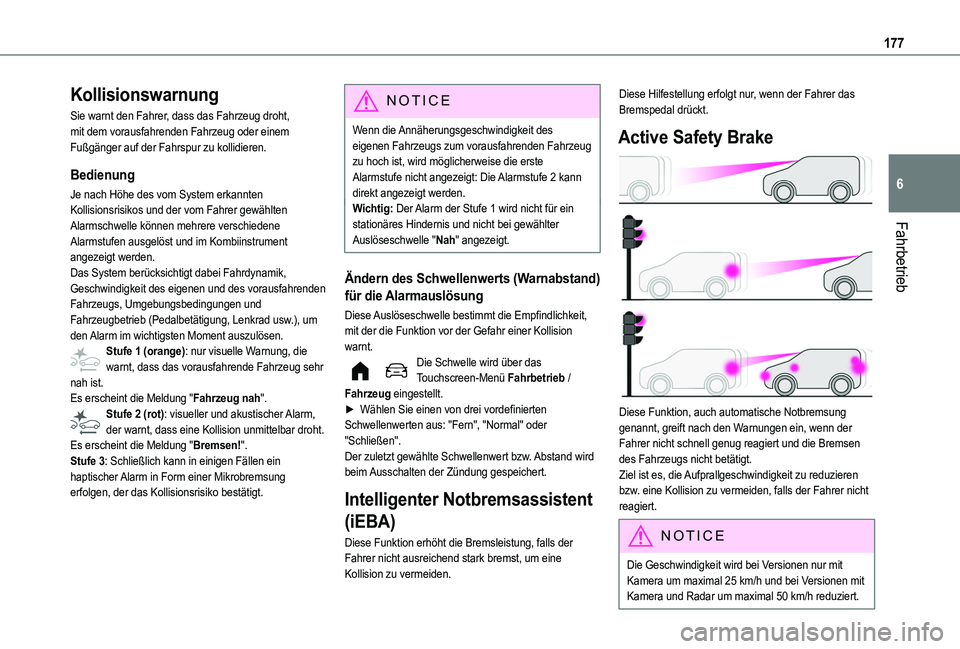

177
Fahrbetrieb
6
Kollisionswarnung
Sie warnt den Fahrer, dass das Fahrzeug droht, mit dem vorausfahrenden Fahrzeug oder einem Fußgänger auf der Fahrspur zu kollidieren.
Bedienung
Je nach Höhe des vom System erkannten Kollisionsrisikos und der vom Fahrer gewählten Alarmschwelle können mehrere verschiedene Alarmstufen ausgelöst und im Kombiinstrument angezeigt werden.Das System berücksichtigt dabei Fahrdynamik, Geschwindigkeit des eigenen und des vorausfahrenden Fahrzeugs, Umgebungsbedingungen und Fahrzeugbetrieb (Pedalbetätigung, Lenkrad usw.), um den Alarm im wichtigsten Moment auszulösen.Stufe 1 (orange): nur visuelle Warnung, die warnt, dass das vorausfahrende Fahrzeug sehr nah ist.Es erscheint die Meldung "Fahrzeug nah".Stufe 2 (rot): visueller und akustischer Alarm, der warnt, dass eine Kollision unmittelbar droht.
Es erscheint die Meldung "Bremsen!".Stufe 3: Schließlich kann in einigen Fällen ein haptischer Alarm in Form einer Mikrobremsung erfolgen, der das Kollisionsrisiko bestätigt.
NOTIC E
Wenn die Annäherungsgeschwindigkeit des eigenen Fahrzeugs zum vorausfahrenden Fahrzeug zu hoch ist, wird möglicherweise die erste Alarmstufe nicht angezeigt: Die Alarmstufe 2 kann direkt angezeigt werden.Wichtig: Der Alarm der Stufe 1 wird nicht für ein stationäres Hindernis und nicht bei gewählter Auslöseschwelle "Nah" angezeigt.
Ändern des Schwellenwerts (Warnabstand)
für die Alarmauslösung
Diese Auslöseschwelle bestimmt die Empfindlichkeit, mit der die Funktion vor der Gefahr einer Kollision warnt.Die Schwelle wird über das Touchscreen-Menü Fahrbetrieb / Fahrzeug eingestellt.► Wählen Sie einen von drei vordefinierten Schwellenwerten aus: "Fern", "Normal" oder "Schließen".
Der zuletzt gewählte Schwellenwert bzw. Abstand wird beim Ausschalten der Zündung gespeichert.
Intelligenter Notbremsassistent
(iEBA)
Diese Funktion erhöht die Bremsleistung, falls der Fahrer nicht ausreichend stark bremst, um eine Kollision zu vermeiden.
Diese Hilfestellung erfolgt nur, wenn der Fahrer das Bremspedal drückt.
Active Safety Brake

Diese Funktion, auch automatische Notbremsung genannt, greift nach den Warnungen ein, wenn der Fahrer nicht schnell genug reagiert und die Bremsen
des Fahrzeugs nicht betätigt.Ziel ist es, die Aufprallgeschwindigkeit zu reduzieren bzw. eine Kollision zu vermeiden, falls der Fahrer nicht reagiert.
NOTIC E
Die Geschwindigkeit wird bei Versionen nur mit Kamera um maximal 25 km/h und bei Versionen mit
Kamera und Radar um maximal 50 km/h reduziert.

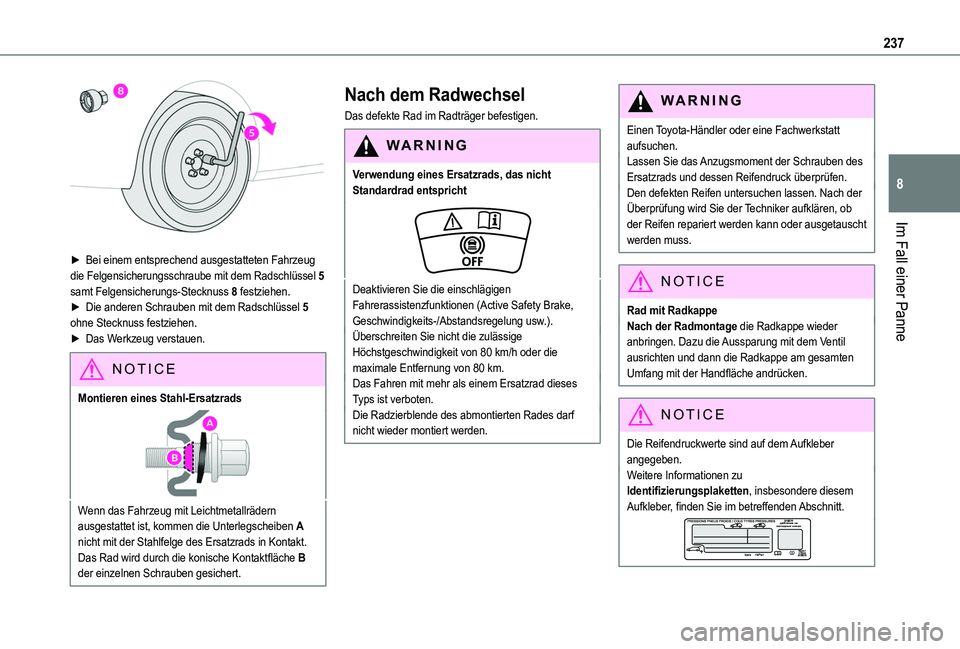

237
Im Fall einer Panne
8

► Bei einem entsprechend ausgestatteten Fahrzeug die Felgensicherungsschraube mit dem Radschlüssel 5 samt Felgensicherungs-Stecknuss 8 festziehen.► Die anderen Schrauben mit dem Radschlüssel 5 ohne Stecknuss festziehen.► Das Werkzeug verstauen.
NOTIC E
Montieren eines Stahl-Ersatzrads
Wenn das Fahrzeug mit Leichtmetallrädern ausgestattet ist, kommen die Unterlegscheiben A nicht mit der Stahlfelge des Ersatzrads in Kontakt. Das Rad wird durch die konische Kontaktfläche B der einzelnen Schrauben gesichert.
Nach dem Radwechsel
Das defekte Rad im Radträger befestigen.
WARNI NG
Verwendung eines Ersatzrads, das nicht Standardrad entspricht
Deaktivieren Sie die einschlägigen Fahrerassistenzfunktionen (Active Safety Brake, Geschwindigkeits-/Abstandsregelung usw.).Überschreiten Sie nicht die zulässige Höchstgeschwindigkeit von 80 km/h oder die maximale Entfernung von 80 km.Das Fahren mit mehr als einem Ersatzrad dieses Typs ist verboten.Die Radzierblende des abmontierten Rades darf nicht wieder montiert werden.
WARNI NG
Einen Toyota-Händler oder eine Fachwerkstatt aufsuchen.Lassen Sie das Anzugsmoment der Schrauben des Ersatzrads und dessen Reifendruck überprüfen.Den defekten Reifen untersuchen lassen. Nach der Überprüfung wird Sie der Techniker aufklären, ob der Reifen repariert werden kann oder ausgetauscht werden muss.
NOTIC E
Rad mit RadkappeNach der Radmontage die Radkappe wieder anbringen. Dazu die Aussparung mit dem Ventil ausrichten und dann die Radkappe am gesamten Umfang mit der Handfläche andrücken.
NOTIC E
Die Reifendruckwerte sind auf dem Aufkleber
angegeben.Weitere Informationen zu Identifizierungsplaketten, insbesondere diesem Aufkleber, finden Sie im betreffenden Abschnitt.

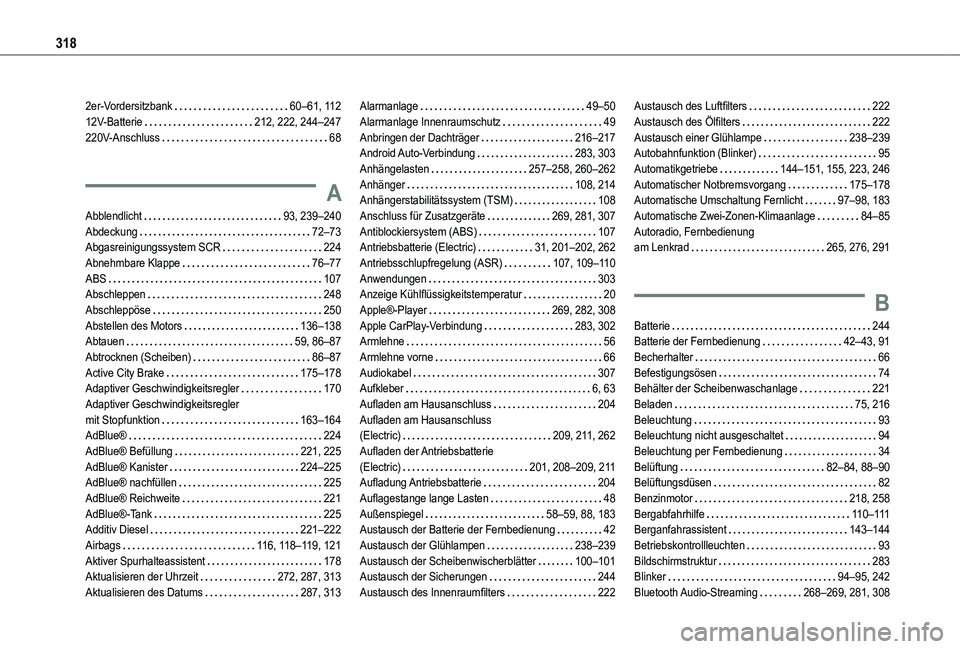

318
2er-Vordersitzbank 60–61, 11 212V-Batterie 212, 222, 244–247220V-Anschluss 68
A
Abblendlicht 93, 239–240Abdeckung 72–73Abgasreinigungssystem SCR 224Abnehmbare Klappe 76–77ABS 107Abschleppen 248Abschleppöse 250Abstellen des Motors 136–138Abtauen 59, 86–87Abtrocknen (Scheiben) 86–87Active City Brake 175–178Adaptiver Geschwindigkeitsregler 170Adaptiver Geschwindigkeitsregler mit Stopfunktion 163–164AdBlue® 224
AdBlue® Befüllung 221, 225AdBlue® Kanister 224–225AdBlue® nachfüllen 225AdBlue® Reichweite 221AdBlue®-Tank 225Additiv Diesel 221–222Airbags 11 6, 11 8–11 9, 121Aktiver Spurhalteassistent 178Aktualisieren der Uhrzeit 272, 287, 313Aktualisieren des Datums 287, 313
Alarmanlage 49–50Alarmanlage Innenraumschutz 49Anbringen der Dachträger 216–217Android Auto-Verbindung 283, 303Anhängelasten 257–258, 260–262Anhänger 108, 214Anhängerstabilitätssystem (TSM) 108Anschluss für Zusatzgeräte 269, 281, 307Antiblockiersystem (ABS) 107Antriebsbatterie (Electric) 31, 201–202, 262Antriebsschlupfregelung (ASR) 107, 109–11 0Anwendungen 303Anzeige Kühlflüssigkeitstemperatur 20Apple®-Player 269, 282, 308Apple CarPlay-Verbindung 283, 302Armlehne 56Armlehne vorne 66Audiokabel 307Aufkleber 6, 63Aufladen am Hausanschluss 204Aufladen am Hausanschluss (Electric) 209, 2 11, 262
Aufladen der Antriebsbatterie (Electric) 201, 208–209, 2 11Aufladung Antriebsbatterie 204Auflagestange lange Lasten 48Außenspiegel 58–59, 88, 183Austausch der Batterie der Fernbedienung 42Austausch der Glühlampen 238–239Austausch der Scheibenwischerblätter 100–101Austausch der Sicherungen 244Austausch des Innenraumfilters 222
Austausch des Luftfilters 222Austausch des Ölfilters 222Austausch einer Glühlampe 238–239Autobahnfunktion (Blinker) 95Automatikgetriebe 144–151, 155, 223, 246Automatischer Notbremsvorgang 175–178Automatische Umschaltung Fernlicht 97–98, 183Automatische Zwei-Zonen-Klimaanlage 84–85Autoradio, Fernbedienung am Lenkrad 265, 276, 291
B
Batterie 244Batterie der Fernbedienung 42–43, 91Becherhalter 66Befestigungsösen 74Behälter der Scheibenwaschanlage 221Beladen 75, 216Beleuchtung 93Beleuchtung nicht ausgeschaltet 94
Beleuchtung per Fernbedienung 34Belüftung 82–84, 88–90Belüftungsdüsen 82Benzinmotor 218, 258Bergabfahrhilfe 11 0–111Berganfahrassistent 143–144Betriebskontrollleuchten 93Bildschirmstruktur 283Blinker 94–95, 242Bluetooth Audio-Streaming 268–269, 281, 308
