TOYOTA PROACE CITY VERSO 2022 Návod na použití (in Czech)

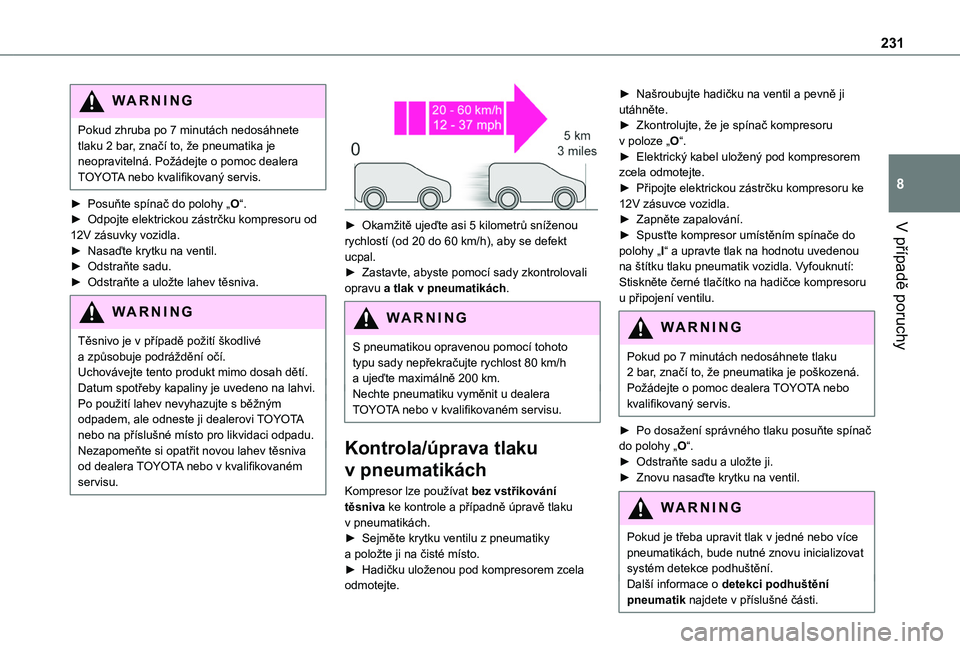

231
V případě poruchy
8
WARNI NG
Pokud zhruba po 7 minutách nedosáhnete tlaku 2 bar, značí to, že pneumatika je neopravitelná. Požádejte o pomoc dealera TOYOTA nebo kvalifikovaný servis.
► Posuňte spínač do polohy „O“.► Odpojte elektrickou zástrčku kompresoru od 12V zásuvky vozidla.► Nasaďte krytku na ventil.► Odstraňte sadu.► Odstraňte a uložte lahev těsniva.
WARNI NG
Těsnivo je v případě požití škodlivé a způsobuje podráždění očí.Uchovávejte tento produkt mimo dosah dětí.Datum spotřeby kapaliny je uvedeno na lahvi.Po použití lahev nevyhazujte s běžným odpadem, ale odneste ji dealerovi TOYOTA nebo na příslušné místo pro likvidaci odpadu.Nezapomeňte si opatřit novou lahev těsniva od dealera TOYOTA nebo v kvalifikovaném servisu.


► Okamžitě ujeďte asi 5 kilometrů sníženou rychlostí (od 20 do 60 km/h), aby se defekt ucpal.► Zastavte, abyste pomocí sady zkontrolovali opravu a tlak v pneumatikách.
WARNI NG
S pneumatikou opravenou pomocí tohoto typu sady nepřekračujte rychlost 80 km/h a ujeďte maximálně 200 km.Nechte pneumatiku vyměnit u dealera TOYOTA nebo v kvalifikovaném servisu.
Kontrola/úprava tlaku
v pneumatikách
Kompresor lze používat bez vstřikování těsniva ke kontrole a případně úpravě tlaku v pneumatikách.► Sejměte krytku ventilu z pneumatiky a položte ji na čisté místo.► Hadičku uloženou pod kompresorem zcela odmotejte.
► Našroubujte hadičku na ventil a pevně ji utáhněte.► Zkontrolujte, že je spínač kompresoru v poloze „O“.► Elektrický kabel uložený pod kompresorem zcela odmotejte.► Připojte elektrickou zástrčku kompresoru ke 12V zásuvce vozidla.► Zapněte zapalování.► Spusťte kompresor umístěním spínače do polohy „I“ a upravte tlak na hodnotu uvedenou na štítku tlaku pneumatik vozidla. Vyfouknutí: Stiskněte černé tlačítko na hadičce kompresoru u připojení ventilu.
WARNI NG
Pokud po 7 minutách nedosáhnete tlaku 2 bar, značí to, že pneumatika je poškozená. Požádejte o pomoc dealera TOYOTA nebo kvalifikovaný servis.
► Po dosažení správného tlaku posuňte spínač do polohy „O“.► Odstraňte sadu a uložte ji.► Znovu nasaďte krytku na ventil.
WARNI NG
Pokud je třeba upravit tlak v jedné nebo více pneumatikách, bude nutné znovu inicializovat systém detekce podhuštění.Další informace o detekci podhuštění pneumatik najdete v příslušné části.

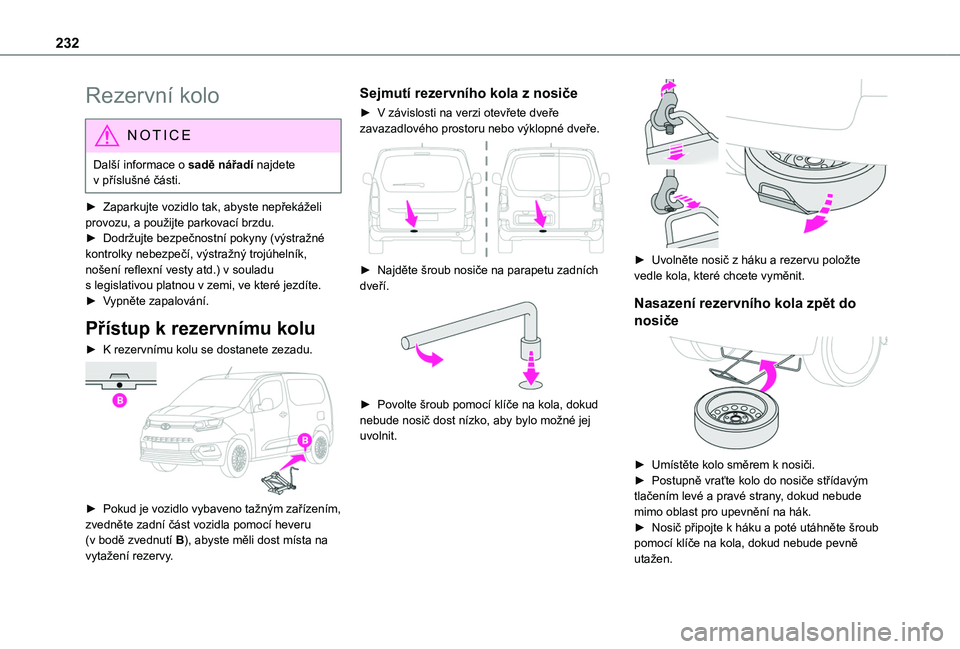

232
Rezervní kolo
NOTIC E
Další informace o sadě nářadí najdete v příslušné části.
► Zaparkujte vozidlo tak, abyste nepřekáželi provozu, a použijte parkovací brzdu.► Dodržujte bezpečnostní pokyny (výstražné kontrolky nebezpečí, výstražný trojúhelník, nošení reflexní vesty atd.) v souladu s legislativou platnou v zemi, ve které jezdíte.► Vypněte zapalování.
Přístup k rezervnímu kolu
► K rezervnímu kolu se dostanete zezadu.

► Pokud je vozidlo vybaveno tažným zařízením, zvedněte zadní část vozidla pomocí heveru (v bodě zvednutí B), abyste měli dost místa na
vytažení rezervy.
Sejmutí rezervního kola z nosiče
► V závislosti na verzi otevřete dveře zavazadlového prostoru nebo výklopné dveře.

► Najděte šroub nosiče na parapetu zadních dveří.

► Povolte šroub pomocí klíče na kola, dokud nebude nosič dost nízko, aby bylo možné jej uvolnit.

► Uvolněte nosič z háku a rezervu položte vedle kola, které chcete vyměnit.
Nasazení rezervního kola zpět do
nosiče

► Umístěte kolo směrem k nosiči.► Postupně vraťte kolo do nosiče střídavým tlačením levé a pravé strany, dokud nebude mimo oblast pro upevnění na hák.► Nosič připojte k háku a poté utáhněte šroub pomocí klíče na kola, dokud nebude pevně utažen.

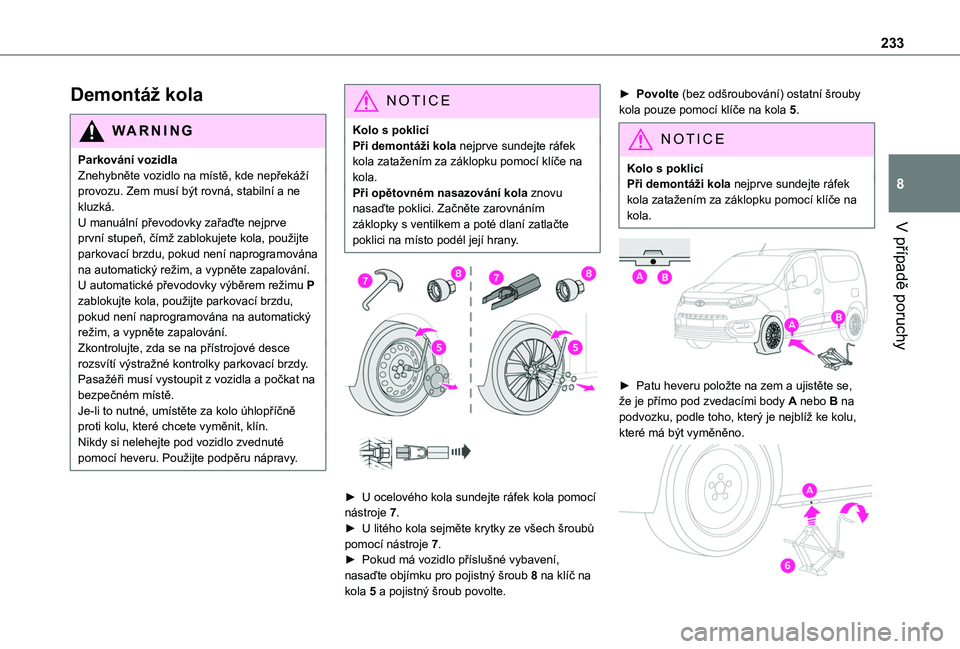

233
V případě poruchy
8
Demontáž kola
WARNI NG
Parkování vozidlaZnehybněte vozidlo na místě, kde nepřekáží provozu. Zem musí být rovná, stabilní a ne kluzká.U manuální převodovky zařaďte nejprve první stupeň, čímž zablokujete kola, použijte parkovací brzdu, pokud není naprogramována na automatický režim, a vypněte zapalování.U automatické převodovky výběrem režimu P zablokujte kola, použijte parkovací brzdu, pokud není naprogramována na automatický režim, a vypněte zapalování.Zkontrolujte, zda se na přístrojové desce rozsvítí výstražné kontrolky parkovací brzdy.Pasažéři musí vystoupit z vozidla a počkat na bezpečném místě.Je-li to nutné, umístěte za kolo úhlopříčně proti kolu, které chcete vyměnit, klín.Nikdy si nelehejte pod vozidlo zvednuté
pomocí heveru. Použijte podpěru nápravy.
NOTIC E
Kolo s poklicíPři demontáži kola nejprve sundejte ráfek kola zatažením za záklopku pomocí klíče na kola.Při opětovném nasazování kola znovu nasaďte poklici. Začněte zarovnáním záklopky s ventilkem a poté dlaní zatlačte poklici na místo podél její hrany.


► U ocelového kola sundejte ráfek kola pomocí nástroje 7.► U litého kola sejměte krytky ze všech šroubů pomocí nástroje 7.
► Pokud má vozidlo příslušné vybavení, nasaďte objímku pro pojistný šroub 8 na klíč na kola 5 a pojistný šroub povolte.
► Povolte (bez odšroubování) ostatní šrouby kola pouze pomocí klíče na kola 5.
NOTIC E
Kolo s poklicíPři demontáži kola nejprve sundejte ráfek kola zatažením za záklopku pomocí klíče na kola.


► Patu heveru položte na zem a ujistěte se, že je přímo pod zvedacími body A nebo B na podvozku, podle toho, který je nejblíž ke kolu, které má být vyměněno.

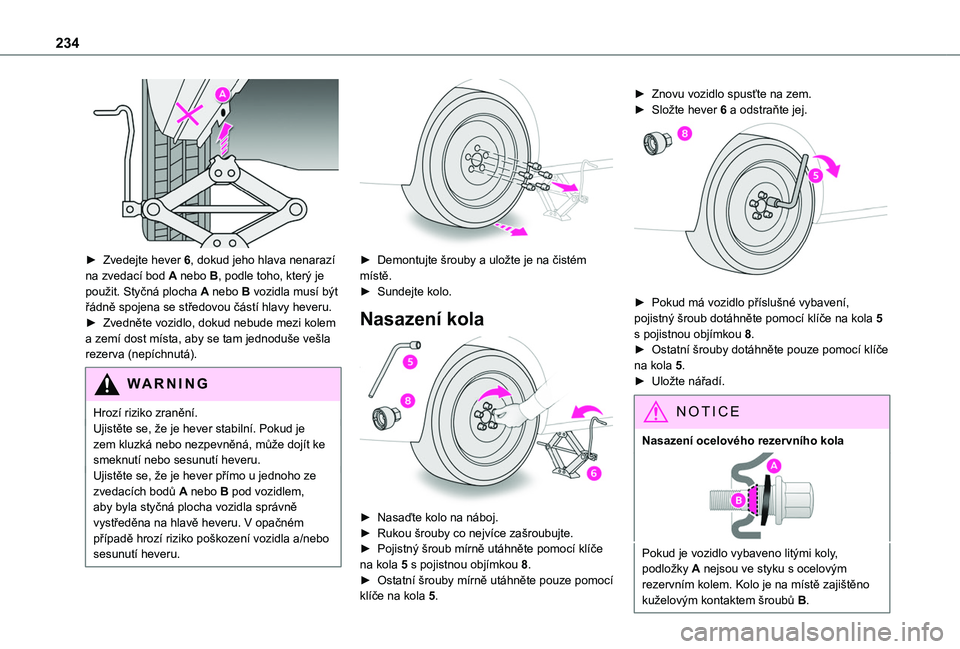

234

► Zvedejte hever 6, dokud jeho hlava nenarazí na zvedací bod A nebo B, podle toho, který je použit. Styčná plocha A nebo B vozidla musí být řádně spojena se středovou částí hlavy heveru.► Zvedněte vozidlo, dokud nebude mezi kolem a zemí dost místa, aby se tam jednoduše vešla rezerva (nepíchnutá).
WARNI NG
Hrozí riziko zranění.Ujistěte se, že je hever stabilní. Pokud je
zem kluzká nebo nezpevněná, může dojít ke smeknutí nebo sesunutí heveru.Ujistěte se, že je hever přímo u jednoho ze zvedacích bodů A nebo B pod vozidlem, aby byla styčná plocha vozidla správně vystředěna na hlavě heveru. V opačném případě hrozí riziko poškození vozidla a/nebo sesunutí heveru.


► Demontujte šrouby a uložte je na čistém místě.► Sundejte kolo.
Nasazení kola

► Nasaďte kolo na náboj.► Rukou šrouby co nejvíce zašroubujte.► Pojistný šroub mírně utáhněte pomocí klíče na kola 5 s pojistnou objímkou 8.► Ostatní šrouby mírně utáhněte pouze pomocí klíče na kola 5.
► Znovu vozidlo spusťte na zem.► Složte hever 6 a odstraňte jej.

► Pokud má vozidlo příslušné vybavení, pojistný šroub dotáhněte pomocí klíče na kola 5 s pojistnou objímkou 8.► Ostatní šrouby dotáhněte pouze pomocí klíče na kola 5.► Uložte nářadí.
NOTIC E
Nasazení ocelového rezervního kola
Pokud je vozidlo vybaveno litými koly, podložky A nejsou ve styku s ocelovým rezervním kolem. Kolo je na místě zajištěno
kuželovým kontaktem šroubů B.

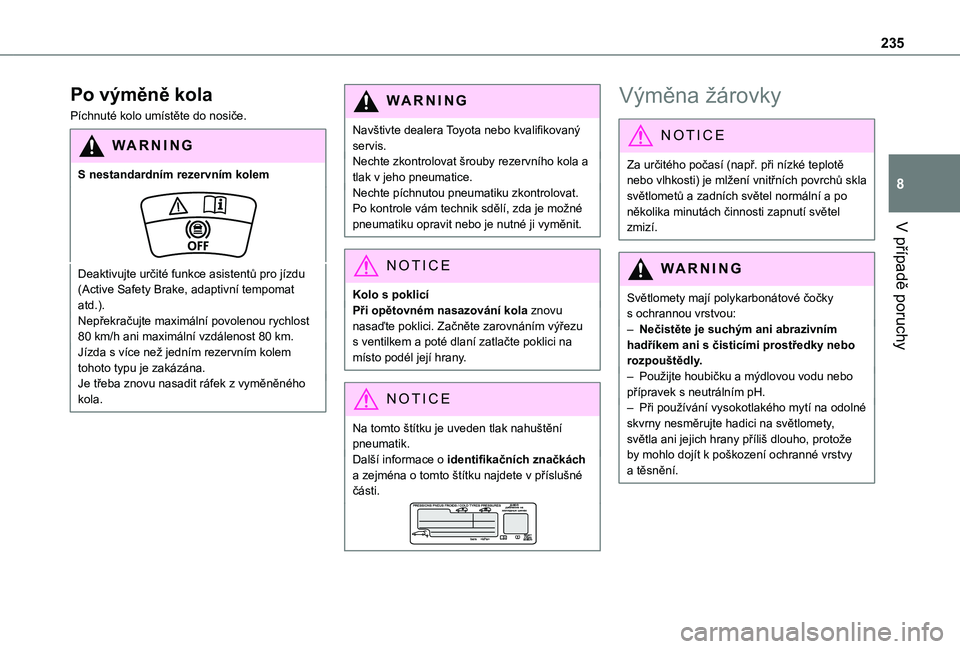

235
V případě poruchy
8
Po výměně kola
Píchnuté kolo umístěte do nosiče.
WARNI NG
S nestandardním rezervním kolem
Deaktivujte určité funkce asistentů pro jízdu (Active Safety Brake, adaptivní tempomat atd.).Nepřekračujte maximální povolenou rychlost 80 km/h ani maximální vzdálenost 80 km.Jízda s více než jedním rezervním kolem tohoto typu je zakázána.Je třeba znovu nasadit ráfek z vyměněného kola.
WARNI NG
Navštivte dealera Toyota nebo kvalifikovaný servis.Nechte zkontrolovat šrouby rezervního kola a tlak v jeho pneumatice.Nechte píchnutou pneumatiku zkontrolovat. Po kontrole vám technik sdělí, zda je možné pneumatiku opravit nebo je nutné ji vyměnit.
NOTIC E
Kolo s poklicíPři opětovném nasazování kola znovu nasaďte poklici. Začněte zarovnáním výřezu s ventilkem a poté dlaní zatlačte poklici na místo podél její hrany.
NOTIC E
Na tomto štítku je uveden tlak nahuštění pneumatik.
Další informace o identifikačních značkách a zejména o tomto štítku najdete v příslušné části.
Výměna žárovky
NOTIC E
Za určitého počasí (např. při nízké teplotě nebo vlhkosti) je mlžení vnitřních povrchů skla světlometů a zadních světel normální a po několika minutách činnosti zapnutí světel zmizí.
WARNI NG
Světlomety mají polykarbonátové čočky s ochrannou vrstvou:– Nečistěte je suchým ani abrazivním hadříkem ani s čisticími prostředky nebo rozpouštědly.– Použijte houbičku a mýdlovou vodu nebo přípravek s neutrálním pH.– Při používání vysokotlakého mytí na odolné skvrny nesměrujte hadici na světlomety, světla ani jejich hrany příliš dlouho, protože
by mohlo dojít k poškození ochranné vrstvy a těsnění.

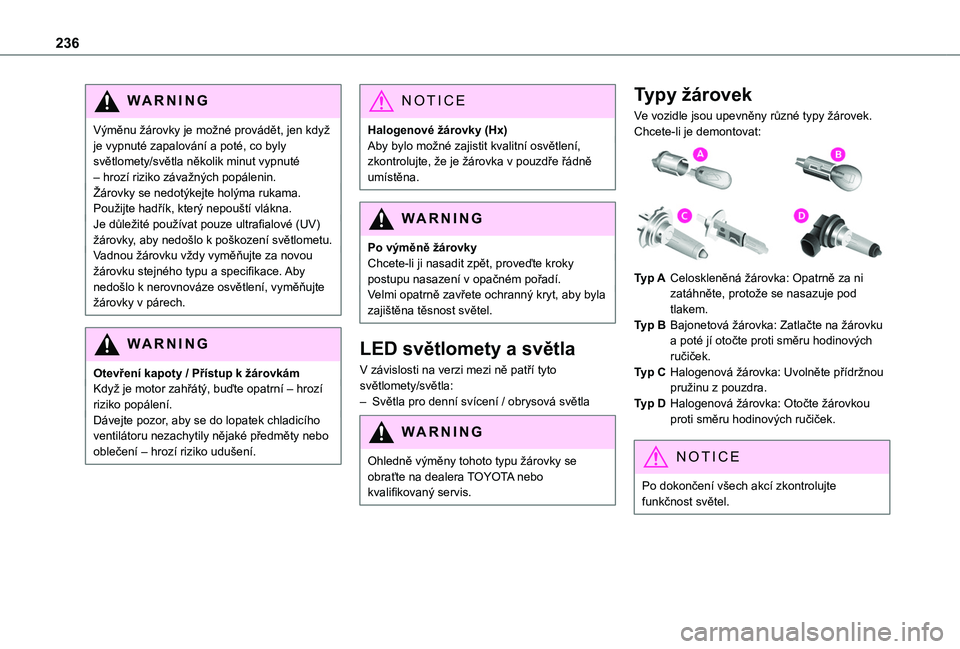

236
WARNI NG
Výměnu žárovky je možné provádět, jen když je vypnuté zapalování a poté, co byly světlomety/světla několik minut vypnuté – hrozí riziko závažných popálenin.Žárovky se nedotýkejte holýma rukama. Použijte hadřík, který nepouští vlákna.Je důležité používat pouze ultrafialové (UV) žárovky, aby nedošlo k poškození světlometu.Vadnou žárovku vždy vyměňujte za novou žárovku stejného typu a specifikace. Aby nedošlo k nerovnováze osvětlení, vyměňujte žárovky v párech.
WARNI NG
Otevření kapoty / Přístup k žárovkámKdyž je motor zahřátý, buďte opatrní – hrozí riziko popálení.Dávejte pozor, aby se do lopatek chladicího ventilátoru nezachytily nějaké předměty nebo
oblečení – hrozí riziko udušení.
NOTIC E
Halogenové žárovky (Hx)Aby bylo možné zajistit kvalitní osvětlení, zkontrolujte, že je žárovka v pouzdře řádně umístěna.
WARNI NG
Po výměně žárovkyChcete-li ji nasadit zpět, proveďte kroky postupu nasazení v opačném pořadí.Velmi opatrně zavřete ochranný kryt, aby byla zajištěna těsnost světel.
LED světlomety a světla
V závislosti na verzi mezi ně patří tyto světlomety/světla:– Světla pro denní svícení / obrysová světla
WARNI NG
Ohledně výměny tohoto typu žárovky se obraťte na dealera TOYOTA nebo kvalifikovaný servis.
Typy žárovek
Ve vozidle jsou upevněny různé typy žárovek. Chcete-li je demontovat:

Typ ACeloskleněná žárovka: Opatrně za ni zatáhněte, protože se nasazuje pod tlakem.
Typ BBajonetová žárovka: Zatlačte na žárovku a poté jí otočte proti směru hodinových ručiček.
Typ CHalogenová žárovka: Uvolněte přídržnou pružinu z pouzdra.
Typ DHalogenová žárovka: Otočte žárovkou proti směru hodinových ručiček.
NOTIC E
Po dokončení všech akcí zkontrolujte funkčnost světel.

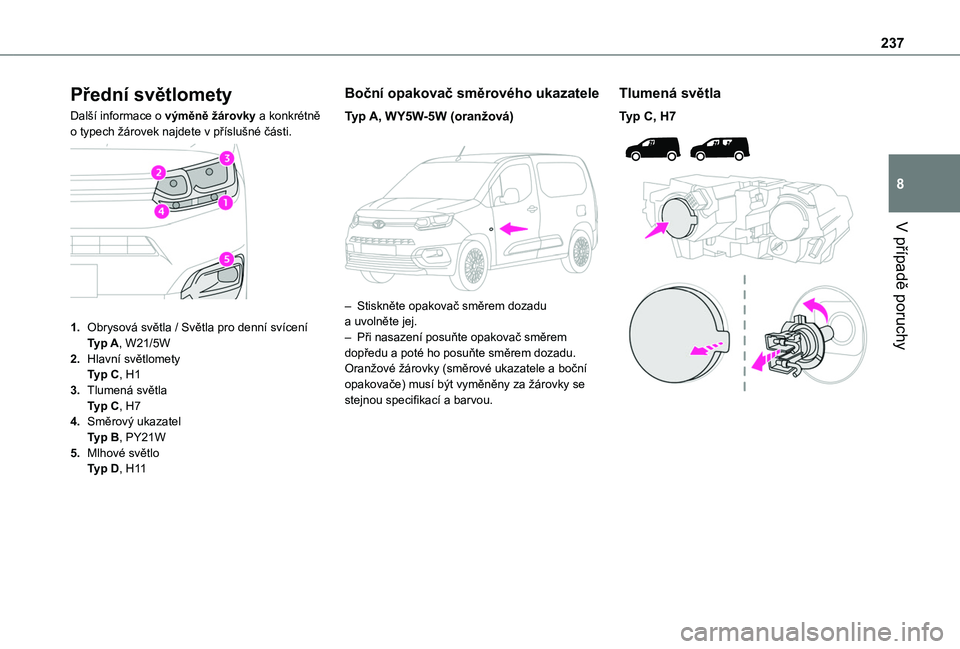

237
V případě poruchy
8
Přední světlomety
Další informace o výměně žárovky a konkrétně o typech žárovek najdete v příslušné části.

1.Obrysová světla / Světla pro denní svíceníTyp A, W21/5W
2.Hlavní světlometyTyp C, H1
3.Tlumená světlaTyp C, H7
4.Směrový ukazatelTyp B, PY21W
5.Mlhové světloTyp D, H11
Boční opakovač směrového ukazatele
Typ A, WY5W-5W (oranžová)

– Stiskněte opakovač směrem dozadu a uvolněte jej.– Při nasazení posuňte opakovač směrem dopředu a poté ho posuňte směrem dozadu.Oranžové žárovky (směrové ukazatele a boční opakovače) musí být vyměněny za žárovky se stejnou specifikací a barvou.
Tlumená světla
Typ C, H7

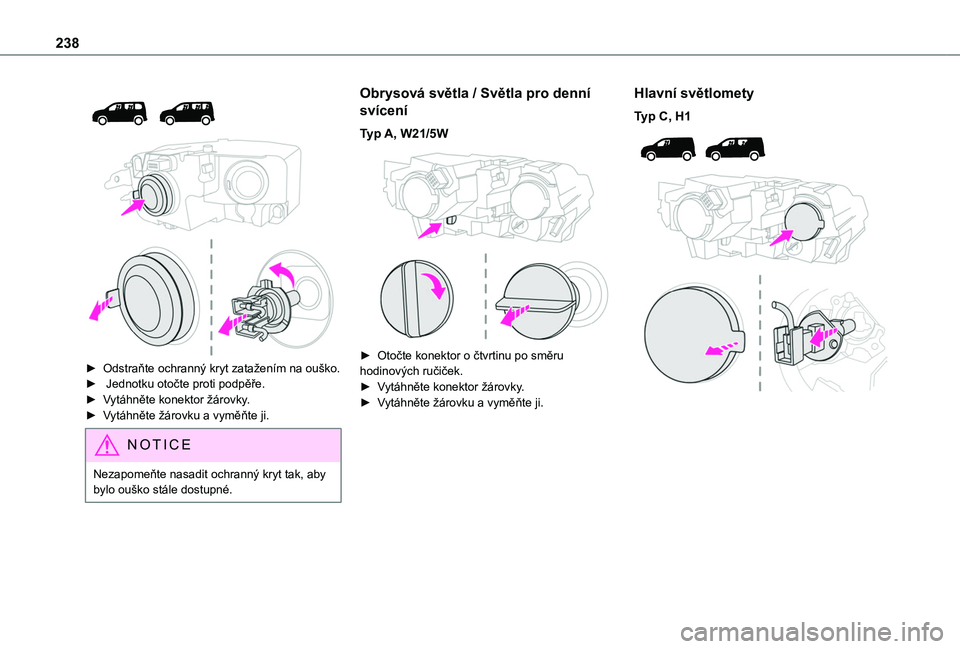

238



► Odstraňte ochranný kryt zatažením na ouško. ► Jednotku otočte proti podpěře.► Vytáhněte konektor žárovky.► Vytáhněte žárovku a vyměňte ji.
NOTIC E
Nezapomeňte nasadit ochranný kryt tak, aby bylo ouško stále dostupné.
Obrysová světla / Světla pro denní
svícení
Typ A, W21/5W

► Otočte konektor o čtvrtinu po směru hodinových ručiček.► Vytáhněte konektor žárovky.► Vytáhněte žárovku a vyměňte ji.
Hlavní světlomety
Typ C, H1

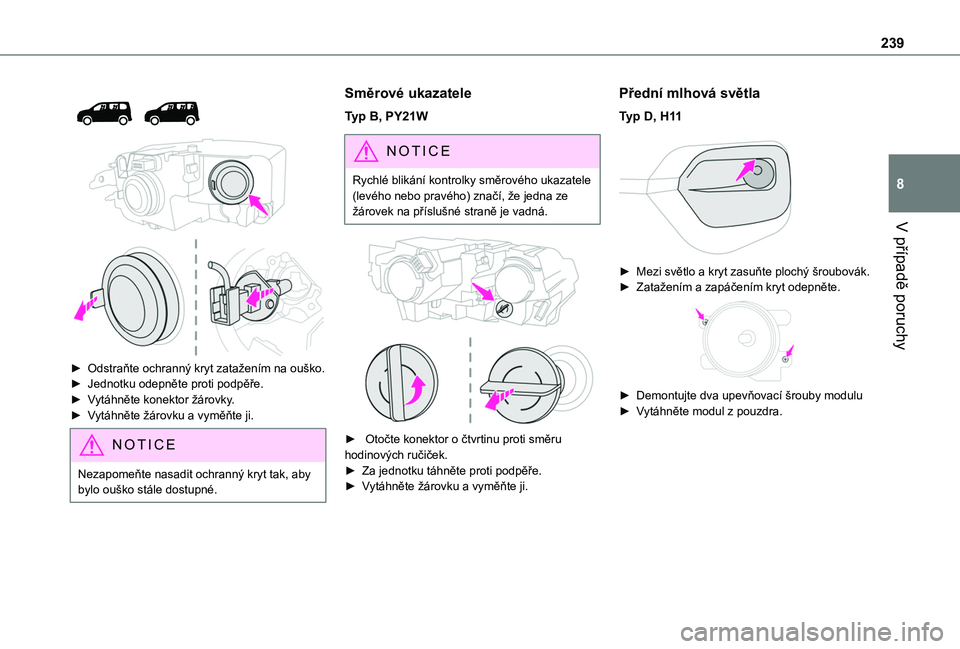

239
V případě poruchy
8



► Odstraňte ochranný kryt zatažením na ouško.► Jednotku odepněte proti podpěře.► Vytáhněte konektor žárovky.► Vytáhněte žárovku a vyměňte ji.
NOTIC E
Nezapomeňte nasadit ochranný kryt tak, aby bylo ouško stále dostupné.
Směrové ukazatele
Typ B, PY21W
NOTIC E
Rychlé blikání kontrolky směrového ukazatele (levého nebo pravého) značí, že jedna ze žárovek na příslušné straně je vadná.


► Otočte konektor o čtvrtinu proti směru hodinových ručiček.► Za jednotku táhněte proti podpěře.
► Vytáhněte žárovku a vyměňte ji.
Přední mlhová světla
Typ D, H11

► Mezi světlo a kryt zasuňte plochý šroubovák.► Zatažením a zapáčením kryt odepněte.

► Demontujte dva upevňovací šrouby modulu► Vytáhněte modul z pouzdra.

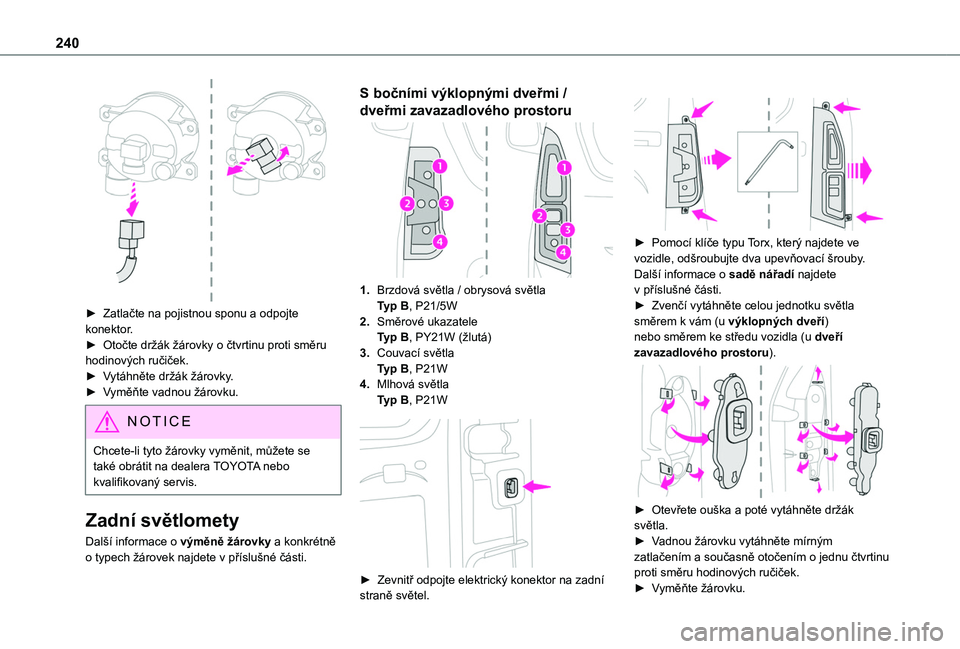

240

► Zatlačte na pojistnou sponu a odpojte konektor.► Otočte držák žárovky o čtvrtinu proti směru hodinových ručiček.► Vytáhněte držák žárovky.► Vyměňte vadnou žárovku.
NOTIC E
Chcete-li tyto žárovky vyměnit, můžete se také obrátit na dealera TOYOTA nebo kvalifikovaný servis.
Zadní světlomety
Další informace o výměně žárovky a konkrétně o typech žárovek najdete v příslušné části.
S bočními výklopnými dveřmi /
dveřmi zavazadlového prostoru
1.Brzdová světla / obrysová světlaTyp B, P21/5W
2.Směrové ukazateleTyp B, PY21W (žlutá)
3.Couvací světlaTyp B, P21W
4.Mlhová světlaTyp B, P21W

► Zevnitř odpojte elektrický konektor na zadní straně světel.


► Pomocí klíče typu Torx, který najdete ve
vozidle, odšroubujte dva upevňovací šrouby.Další informace o sadě nářadí najdete v příslušné části.► Zvenčí vytáhněte celou jednotku světla směrem k vám (u výklopných dveří) nebo směrem ke středu vozidla (u dveří zavazadlového prostoru).

► Otevřete ouška a poté vytáhněte držák světla.► Vadnou žárovku vytáhněte mírným
zatlačením a současně otočením o jednu čtvrtinu proti směru hodinových ručiček.► Vyměňte žárovku.
