TOYOTA PROACE VERSO 2016 Instructieboekje (in Dutch)

11
ProaceVerso_nl_Chap00c_eco-conduite_ed01-2016
Door in de dagelijkse praktijk een aantal
aanwijzingen op te volgen kunt u het
brandstofverbruik en de CO
2-uitstoot van uw
auto verminderen.

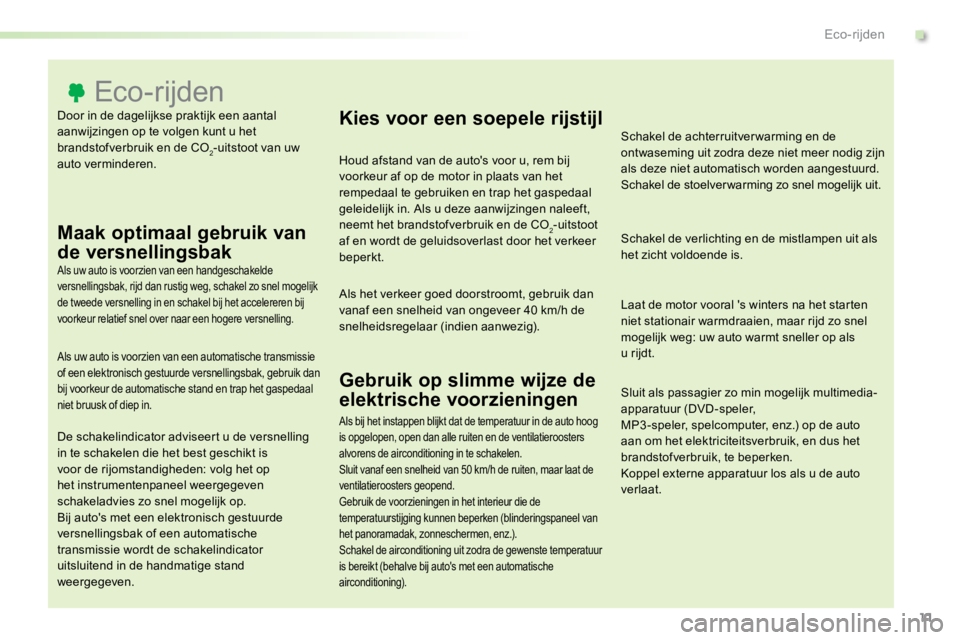

Eco-rijden
Maak optimaal gebruik van
de versnellingsbak
Als uw auto is voorzien van een handgeschakelde
versnellingsbak, rijd dan rustig weg, schakel zo snel mogelijk
de tweede versnelling in en schakel bij het accelereren bij
voorkeur relatief snel over naar een hogere versnelling.
Als uw auto is voorzien van een automatische transmissie
of een elektronisch gestuurde versnellingsbak, gebruik dan
bij voorkeur de automatische stand en trap het gaspedaal
niet bruusk of diep in.
De schakelindicator adviseert u de versnelling
in te schakelen die het best geschikt is
voor de rijomstandigheden: volg het op
het instrumentenpaneel weergegeven
schakeladvies zo snel mogelijk op.
Bij auto's met een elektronisch gestuurde
versnellingsbak of een automatische
transmissie wordt de schakelindicator
uitsluitend in de handmatige stand
weergegeven.
Kies voor een soepele rijstijl
Houd afstand van de auto's voor u, rem bij
voorkeur af op de motor in plaats van het
rempedaal te gebruiken en trap het gaspedaal
geleidelijk in. Als u deze aanwijzingen naleeft,
neemt het brandstofverbruik en de CO
2-uitstoot
af en wordt de geluidsoverlast door het verkeer
beperkt.
Als het verkeer goed doorstroomt, gebruik dan
vanaf een snelheid van ongeveer 40 km/h de
snelheidsregelaar (indien aanwezig).
Gebruik op slimme wijze de
elektrische voorzieningen
Schakel de achterruitver warming en de
ontwaseming uit zodra deze niet meer nodig zijn
als deze niet automatisch worden aangestuurd.
Schakel de stoelver warming zo snel mogelijk uit.
Schakel de verlichting en de mistlampen uit als
het zicht voldoende is.
Laat de motor vooral 's winters na het starten
niet stationair warmdraaien, maar rijd zo snel
mogelijk weg: uw auto warmt sneller op als
u rijdt.
Sluit als passagier zo min mogelijk multimedia-
apparatuur (DVD-speler,
MP3 -speler, spelcomputer, enz.) op de auto
aan om het elektriciteitsverbruik, en dus het
brandstofverbruik, te beperken.
Koppel externe apparatuur los als u de auto
verlaat.
Als bij het instappen blijkt dat de temperatuur in de auto hoog
is opgelopen, open dan alle ruiten en de ventilatieroosters
alvorens de airconditioning in te schakelen.
Sluit vanaf een snelheid van 50 km/h de ruiten, maar laat de
ventilatieroosters geopend.
Gebruik de voorzieningen in het interieur die de
temperatuurstijging kunnen beperken (blinderingspaneel van
het panoramadak, zonneschermen, enz.).
Schakel de airconditioning uit zodra de gewenste temperatuur
is bereikt (behalve bij auto's met een automatische
airconditioning).
.
Eco-rijden

12
ProaceVerso_nl_Chap00c_eco-conduite_ed01-2016

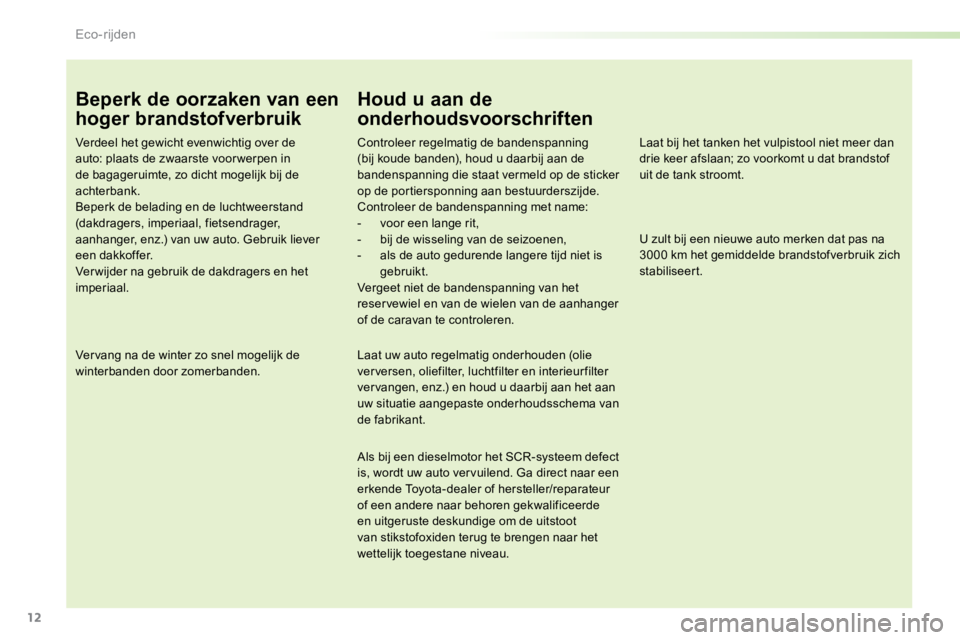

Beperk de oorzaken van een
hoger brandstofverbruik
Verdeel het gewicht evenwichtig over de
auto: plaats de zwaarste voor werpen in
de bagageruimte, zo dicht mogelijk bij de
achterbank.
Beperk de belading en de luchtweerstand
(dakdragers, imperiaal, fietsendrager,
aanhanger, enz.) van uw auto. Gebruik liever
een dakkoffer.
Ver wijder na gebruik de dakdragers en het
imperiaal.
Vervang na de winter zo snel mogelijk de
winterbanden door zomerbanden.
Houd u aan de
onderhoudsvoorschriften
Controleer regelmatig de bandenspanning
(bij koude banden), houd u daarbij aan de
bandenspanning die staat vermeld op de sticker
op de portiersponning aan bestuurderszijde.
Controleer de bandenspanning met name:
- voor een lange rit,
- bij de wisseling van de seizoenen,
- als de auto gedurende langere tijd niet is
gebruikt.
Vergeet niet de bandenspanning van het
reservewiel en van de wielen van de aanhanger
of de caravan te controleren.
Laat uw auto regelmatig onderhouden (olie
verversen, oliefilter, luchtfilter en interieurfilter
vervangen, enz.) en houd u daarbij aan het aan
uw situatie aangepaste onderhoudsschema van
de fabrikant.
Als bij een dieselmotor het SCR-systeem defect
is, wordt uw auto vervuilend. Ga direct naar een
erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde
en uitgeruste deskundige om de uitstoot
van stikstofoxiden terug te brengen naar het
wettelijk toegestane niveau. Laat bij het tanken het vulpistool niet meer dan
drie keer afslaan; zo voorkomt u dat brandstof
uit de tank stroomt.
U zult bij een nieuwe auto merken dat pas na
3000 km het gemiddelde brandstofverbruik zich
stabiliseert.
Eco-rijden

13
ProaceVerso_nl_Chap01_instruments-de-bord_ed01-2016
1. Analoge snelheidsmeter (km/h of mph).
2. Brandstofniveaumeter.
3. Koelvloeistoftemperatuurmeter.
4. Aanwijzingen van de snelheidsregelaar of
de snelheidsbegrenzer.
5. Digitale snelheidsmeter (km/h of mph). A.
Resetten van de onderhoudsindicator.
Tijdelijk weergegeven informatie:
- onderhoud,
- actieradius vloeistof emissieregeling
(AdBlue
®).
B. Dimmer verlichting.
C. Resetten dagteller en tripmeter.
6.
Opschakelindicator.
Ingeschakelde versnelling automatische
transmissie of elektronisch gestuurde
versnellingsbak.
7. Onderhoudsindicator en vervolgens
kilometerteller (km of miles), dagteller
(km of miles), weergave van meldingen, ...
8. Toerenteller (x 1000 t /min of rpm).
Meters en displays Bedieningstoetsen

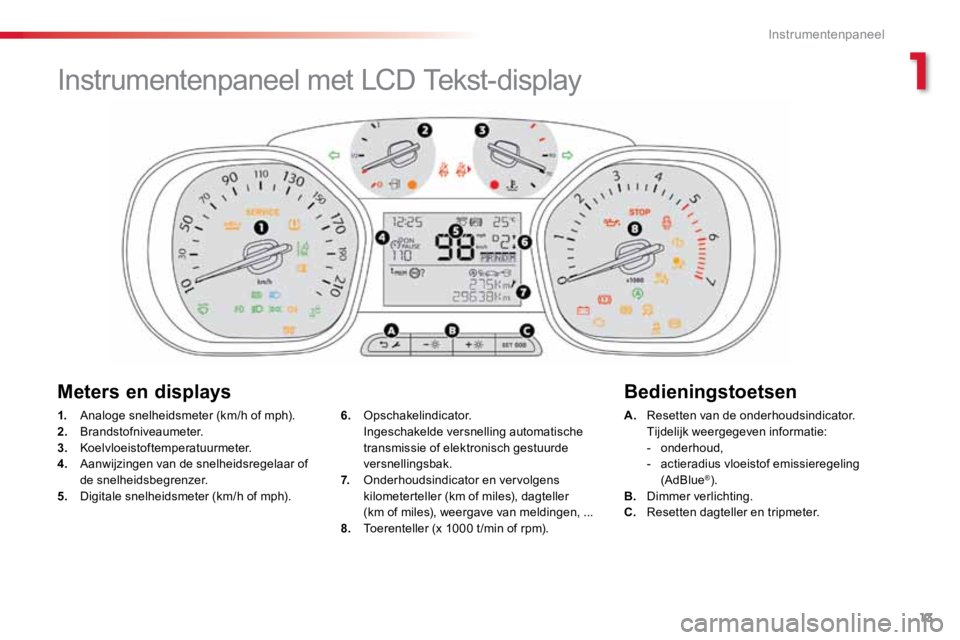

Instrumentenpaneel met LCD Tekst-display
1
Instrumentenpaneel

14

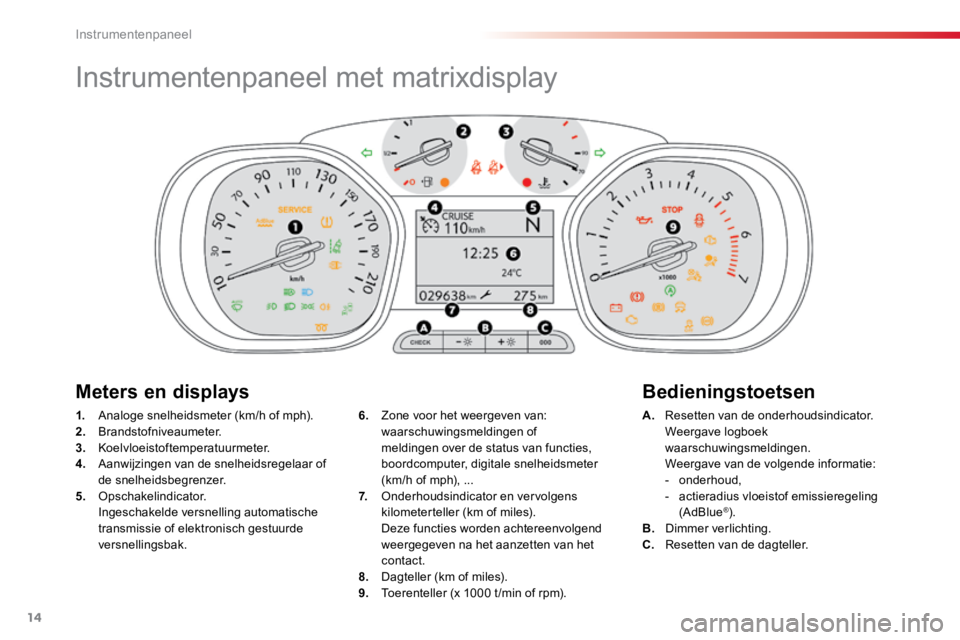

Instrumentenpaneel met matrixdisplay
1. Analoge snelheidsmeter (km/h of mph).
2. Brandstofniveaumeter.
3. Koelvloeistoftemperatuurmeter.
4. Aanwijzingen van de snelheidsregelaar of
de snelheidsbegrenzer.
5. Opschakelindicator.
Ingeschakelde versnelling automatische
transmissie of elektronisch gestuurde
versnellingsbak. A.
Resetten van de onderhoudsindicator.
Weergave logboek
waarschuwingsmeldingen.
Weergave van de volgende informatie:
- onderhoud,
- actieradius vloeistof emissieregeling
(AdBlue
®).
B. Dimmer verlichting.
C. Resetten van de dagteller.
6.
Zone voor het weergeven van:
waarschuwingsmeldingen of
meldingen over de status van functies,
boordcomputer, digitale snelheidsmeter
(km/h of mph), ...
7. Onderhoudsindicator en vervolgens
kilometerteller (km of miles).
Deze functies worden achtereenvolgend
weergegeven na het aanzetten van het
contact.
8. Dagteller (km of miles).
9. Toerenteller (x 1000 t /min of rpm).
Meters en displays Bedieningstoetsen
Instrumentenpaneel

15
ProaceVerso_nl_Chap01_instruments-de-bord_ed01-2016
Verklikkerlampjes
De verklikkerlampjes geven de bestuurder informatie
over de werking van een systeem (ingeschakeld of
uitgeschakeld) of waarschuwen de bestuurder in het
geval van een storing (waarschuwingslampje).
Bij het aanzetten van het contact
Als het contact wordt aangezet, gaan bepaalde
waarschuwingslampjes enkele seconden
branden.
Zodra de motor wordt gestart, moeten deze
lampjes weer uitgaan.
Als een lampje blijft branden, controleer dan
voordat u gaat rijden welke functie het betreft.
Bijbehorende waarschuwingen
Een aantal verklikkerlampjes kan op twee
manieren oplichten: permanent of knipperend.
Aan de manier van oplichten in combinatie met
het functioneren van de auto valt af te lezen of
er sprake is van een normale situatie of een
storing. Bij een storing kan het lampje gaan
branden in combinatie met een geluidssignaal
en/of een melding.
Waarschuwingslampjes
Als bij draaiende motor of tijdens het rijden een van de volgende
verklikkerlampjes gaat branden, wijst dit op een storing in
het desbetreffende systeem en moet de bestuurder actie
ondernemen.
Lees in het geval van een storing waarbij een
waarschuwingslampje gaat branden de aanvullende informatie,
die via een bijbehorende melding wordt weergegeven.
Als u tegen problemen aanloopt, neem dan contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Verklikkerlampjes ingeschakelde
functies
De volgende verklikkerlampjes op het instrumentenpaneel
en/of op het display van het instrumentenpaneel geven aan
dat de desbetreffende functie is ingeschakeld.
Verklikkerlampjes uitgeschakelde functies
De volgende verklikkerlampjes geven aan
dat de desbetreffende functie handmatig is
uitgeschakeld.
Soms klinkt er ook een geluidssignaal en
verschijnt er een melding.
1
Instrumentenpaneel

16
ControlelampjeStatusOorzaak Acties / Opmerkingen
STOP permanent,
in combinatie
met een ander
waarschuwingslampje,
een geluidssignaal en
een melding. Dit waarschuwingslampje gaat
branden in het geval van een
ernstige storing van de motor, het
remsysteem, de stuurbekrachtiging
enz. of een ernstige elektrische
storing. Zet de auto zo snel mogelijk stil op een veilige plaats.
Parkeer de auto, zet het contact UIT en neem
direct contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Parkeerrem permanent. De parkeerrem is aangetrokken of
niet goed vrijgezet. Zet de parkeerrem vrij zodat het verklikkerlampje
uitgaat; trap het rempedaal in.
Houd u aan de veiligheidsvoorschriften.
Raadpleeg de desbetreffende rubriek voor meer
informatie over de parkeerrem
.
Remsysteem permanent. Het remvloeistofniveau is te laag.
Zet de auto zo snel mogelijk stil op een veilige plaats.
Vul het niveau bij met een vloeistof voorzien van een
artikelnummer van Toyota.
Laat, als het probleem aanhoudt, het systeem direct nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
+ permanent, in
combinatie met het
waarschuwingslampje
ABS.Er is een storing in de elektronische
remdrukregelaar (REF).
Zet de auto zo snel mogelijk stil op een veilige plaats.
Laat het direct nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Instrumentenpaneel

17
ProaceVerso_nl_Chap01_instruments-de-bord_ed01-2016
ControlelampjeStatusOorzaak Acties / Opmerkingen
Autogordel(s)
niet vastgemaakt
of weer
losgemaakt permanent
of knippert in
combinatie met een
geluidssignaal. Een van de autogordels is niet
vastgemaakt of weer losgemaakt.
Trek aan de gordel en klik de gesp vast in de
gesphouder.
* Volgens land van bestemming. Laadstroom
accu
* permanent.
Er is een storing in het laadstroomcircuit
van de accu (vervuilde of losgeraakte
accuklemmen, aandrijfriem dynamo niet
correct gespannen of gebroken...). Het lampje moet bij het starten van de motor uitgaan.
Neem direct contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige als
het niet uitgaat.
Motoroliedruk permanent. Er is een storing in de motorsmering. Zet de auto zo snel mogelijk stil op een veilige plaats.
Parkeer de auto, zet het contact UIT en neem
direct contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Te h o g e
koelvloeistoftemperatuurpermanent, met de
wijzer in het rode
gebied.De temperatuur van de koelvloeistof
is te hoog.
Zet de auto zo snel mogelijk stil op een veilige plaats.
Wacht met het eventueel bijvullen van de koelvloeistof
tot de motor is afgekoeld.
Laat, als het probleem aanhoudt, het systeem
direct nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
1
Instrumentenpaneel

18
ControlelampjeStatusOorzaak Acties / Opmerkingen
Een of meer
portier en
geopend
permanent, in combinatie
met een melding die het
desbetreffende carrosseriedeel
aangeeft, bij een snelheid lager
dan 10 km/h.Een voorportier, een schuifdeur of de
linker achterdeur of de achterklep is
nog open.
De ruit van de achterklep (indien
aanwezig) is niet goed gesloten. Sluit het desbetreffende carrosseriedeel.
Als uw auto is voorzien van achterdeuren met
ruiten en de rechterdeur nog open is, wordt dit niet
vastgesteld door dit waarschuwingslampje.
permanent, in combinatie
met een melding die
het desbetreffende
carrosseriedeel aangeeft
en een geluidssignaal, bij
een snelheid hoger dan
10 km/h.
Laag
brandstofniveau
permanent, met de
naald in het rode
gebied. Als het lampje gaat branden zit er
nog minder dan 8 liter brandstof
in
de tank. Ga zo snel mogelijk tanken om te voorkomen dat u
met een lege tank strandt.
Dit controlelampje gaat elke keer na het aanzetten
van het contact branden zolang er niet voldoende
brandstof getankt is.
Inhoud brandstoftank: ongeveer 69 liter
.
Rijd nooit door tot de tank helemaal leeg is,
hierdoor kunnen het emissieregelsysteem en het
injectiesysteem beschadigd raken.
Instrumentenpaneel

19
ProaceVerso_nl_Chap01_instruments-de-bord_ed01-2016
ControlelampjeStatusOorzaak Acties / Opmerkingen
+ Zelfdiagnose
motor
permanent, in
combinatie met het
verklikkerlampje
S T O P. Er is sprake van een ernstige
motorstoring.
Zet de auto zo snel mogelijk op een veilige plaats stil.
Parkeer de auto, zet het contact UIT en neem
direct contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Voorgloeien
dieselmotor permanent.
Het contact staat in de 2
e stand
(contact).
Of
De knop " START/STOP " is ingedrukt.Wacht met starten tot het controlelampje uitgaat.
Wanneer het lampje uitgaat, wordt de motor onmiddellijk gestart, op
voorwaarde dat:
- het koppelingspedaal is ingetrapt bij een auto met een handgeschakelde
versnellingsbak,
- het rempedaal ingetrapt wordt gehouden bij een auto met een
automatische transmissie of een elektronisch gestuurde versnellingsbak.
De wachttijd is afhankelijk van de weersomstandigheden (in extreme gevallen
30 seconden).
Als de motor niet wil aanslaan, zet dan het contact af. Zet het contact
vervolgens weer aan en wacht opnieuw tot het lampje uitgaat voordat u de
motor start.
Zelfdiagnose
motor permanent.
Er is een storing in de
emissieregeling.Het verklikkerlampje moet doven als de motor wordt gestart.
Neem direct contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige als het niet uitgaat.
knippert.Er is een storing in het
motormanagementsysteem. Kans op beschadiging van de katalysator.
Laat het direct nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
+ permanent, in
combinatie met het
verklikkerlampje
SERVICE.Er is sprake van een lichte
motorstoring.
Laat het direct nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
1
Instrumentenpaneel

20
ControlelampjeStatusOorzaak Acties / Opmerkingen
Voet op het
rempedaal permanent.
Het rempedaal moet worden
ingetrapt. Bij de automatische transmissie of elektronisch
gestuurde versnellingsbak moet u bij een draaiende
motor en voordat u de parkeerrem vrijzet het
rempedaal intrappen om de selectiehendel vanuit
stand P of N in een andere stand te kunnen zetten.
Als u de parkeerrem vrijzet zonder het rempedaal in te
trappen, zal dit verklikkerlampje blijven branden.
Voet op het
koppelingspedaal permanent.
In de STOP-stand van het Stop &
Start-systeem wordt de motor niet
gestart als u het koppelingspedaal
slechts gedeeltelijk intrapt. Trap bij een auto met een handgeschakelde
versnellingsbak het koppelingspedaal volledig in zodat
de motor gestart kan worden.
Tyre Pressure
Warning System
(TPWS)
permanent, in
combinatie met een
geluidssignaal en een
melding. De bandenspanning van een of
meerdere wielen is te laag.
Controleer zo snel mogelijk de bandenspanning.
De controle dient bij voorkeur bij koude banden te
worden uitgevoerd.
Elke keer nadat u een of meer banden op spanning
hebt gebracht en na het ver wisselen van een of meer
wielen, moet u het systeem resetten.
Zie het desbetreffende hoofdstuk voor meer informatie
over het bandenspanningswaarschuwingssysteem
(TPWS).
+
knippert en brandt
vervolgens permanent,
in combinatie met het
verklikkerlampje Service.Er zit een storing in de functie: de
bandenspanning wordt niet meer
gecontroleerd. Controleer zo snel mogelijk de bandenspanning.
Laat het direct nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Instrumentenpaneel
