TOYOTA PROACE VERSO 2016 Manual de utilização (in Portuguese)

31
ProaceVerso_pt_Chap01_instruments-de-bord_ed01-2016
A quilometragem a percorrer pode
ser ponderada pelo factor tempo, em
função dos hábitos de deslocação do
condutor.
A chave pode, portanto, acender-
se igualmente, no caso de ter
ultrapassado o tempo decorrido desde
a última revisão, indicado no plano de
manutenção do construtor.
Para as versões Diesel, a chave
pode acender-se igualmente de uma
forma antecipada, em função do nível
de degradação do óleo do motor
(consoante o país de comercialização).
A degradação do óleo do motor
depende das condições de condução
do veículo.Reposição a zeros do indicador
de manutençãoSe tiver de desligar a bateria, após esta
operação, trancar o veículo e esperar
pelo menos cinco minutos, para que
a reposição a zeros seja tomada em
conta.
A qualquer momento, é possível aceder às
informações de manutenção.
Após cada revisão, o indicador de manutenção
deve ser reposicionado a zeros.
Caso tenha realizado pessoalmente a revisão
do seu veículo, desligue a ignição:
Informações de manutenção
F
prima este botão e mantenha-o
premido.
F ligue a ignição; o visor quilométrico inicia
uma contagem inversa.
F quando o visor indicar "=0" , liberte o
botão; a chave desaparece. F
Premir este botão.
A informação de manutenção é apresentada
durante alguns segundos, em seguida
desaparece.
1
Instrumentos de bordo

32
Indicador de nível do óleo
do motor
Nas versões equipadas com uma sonda
eléctrica, a informação de nível do óleo é
apresentada durante alguns segundos no
quadro de bordo, ao ligar a ignição, ao mesmo
tempo que a informação sobre a manutenção.Qualquer verificação deste nível só é
válida se o veículo estiver num solo
horizontal, com o motor desligado há
mais de 30 minutos.
Nível de óleo correcto
É indicado pela visualização de uma
mensagem no quadro de bordo.
Falta de óleo
É indicada pela visualização de uma
mensagem no quadro de bordo.
Se essa falta de óleo for confirmada pela
sonda manual (vareta do óleo), reponha
imperativamente o nível para evitar a
deterioração do motor.
Anomalia na sonda de nível de
óleo
É indicada pela visualização de uma
mensagem no quadro de bordo. Contacte um
concessionário ou reparador Toyota autorizado
ou outro profissional devidamente qualificado
e equipado.
Sonda manual
2 marcas de nível na vareta do
óleo:
- A = maxi; nunca ultrapasse
este nível,
- B = mini; reponha o nível
através do orifício de
enchimento de óleo, com o
tipo de óleo adaptado à sua
motorização.
Para localizar a sonda manual e o
enchimento do óleo no Motor Diesel
,
consulte a rubrica correspondente.
Instrumentos de bordo

33
ProaceVerso_pt_Chap01_instruments-de-bord_ed01-2016
Indicadores de autonomia
do líquido AdBlue®
A partir do momento em que o nível de
reserva do reservatório de AdBlue® tenha sido
atingido ou após a detecção de um problema
de funcionamento do sistema de despoluição
SCR, um indicador permite-lhe saber, assim
que ligar a ignição, a estimativa de quilómetros
restantes a percorrer antes do bloqueio do
arranque do motor.
Em caso de detecção simultânea de um
problema de funcionamento e de um nível
baixo de AdBlue
®, é visualizada a autonomia
mais baixa.
No caso de risco de impossibilidade de arranque devido à falta de AdBlue®
O dispositivo regulamentar de
anti-arranque do motor é activado
automaticamente quando o reservatório
de AdBlue
® está vazio. Autonomia superior a 2 400 km
Uma pressão neste botão permite a
visualização momentânea da autonomia.
F " Diagnóstico " Seleccione
seguidamente.
Para lá dos 5 000 km o valor não é preciso. Ao ligar a ignição não surge qualquer
informação, relativa à autonomia, no quadro
de bordo.
A autonomia surge momentaneamente.
Caso o seu veículo esteja equipado, poderá
aceder a esta informação através do ecrã táctil.
F Seleccione o menu Condução .
Autonomia compreendida entre 600 e 2 400 km
Ao ligar a ignição, a luz avisadora acende-
se, acompanhada por um sinal sonoro e pela
visualização de uma mensagem (ex : "Encher
aditivo antipoluição: Arranque interdito dentro
de 1 500 km") indicando a autonomia em
quilómetros ou milhas.
Com o veículo em movimento, a mensagem
surge a cada 300 km caso o nível do líquido
não tenha sido completado.
Para encher o reservatório do AdBlue ® dirija-
se a um concessionário ou reparador Toyota
autorizado ou outro profissional devidamente
qualificado e equipado.
Pode igualmente efectuar, por si próprio, este
abastecimento.
F
Seleccione " OPÇÕES ".
Para mais informações sobre AdBlue
®
e sistema SCR e, nomeadamente,
sobre a reposição de AdBlue
®, consulte
a rubrica correspondente.
1
Instrumentos de bordo

34
Autonomia compreendida entre 0 e 600 km
Ao ligar a ignição, esta luz avisadora de forma
intermitente, acompanhada por um sinal
sonoro e pela visualização de uma mensagem
(ex : "Encher aditivo antipoluição: Arranque
interdito dentro de 600 km") indicando a
autonomia em quilómetros ou milhas.
Com o veículo em movimento, a mensagem
surge a cada 30 segundos caso o nível do
líquido não tenha sido reposto.
Para encher o reservatório do AdBlue ® dirija-
se a um concessionário ou reparador Toyota
autorizado ou outro profissional devidamente
qualificado e equipado.
Pode igualmente efectuar, por si próprio, este
abastecimento.
Caso contrário, não conseguirá efectuar o
arranque do seu veículo. Problema de funcionamento associado à
falta de AdBlue®Ao ligar a ignição, esta luz avisadora
acende-se de forma intermitente,
acompanhada por um sinal sonoro
e pela visualização da mensagem
"Encher com aditivo antipoluição: Arranque
interdito".
O depósito de 'AdBlue
® está vazio : o
dispositivo de anti-arranque regulamentar
impede o arranque do motor.
Para que consiga colocar o motor
em funcionamento, recomendamos
que contacte um concessionário ou
reparador Toyota autorizado ou outro
profissional devidamente qualificado e
equipado.
Se efectuar, por si próprio, esta
reposição, é essencial que coloque
uma quantidade mínima de 3,8 litros de
AdBlue
® no depósito.
Para mais informações sobre AdBlue
®
e sistema SCR e, nomeadamente,
sobre a reposição de AdBlue
®, consulte
a rubrica corresponodente.
Instrumentos de bordo

35
ProaceVerso_pt_Chap01_instruments-de-bord_ed01-2016
Arranque interdito
Cada vez que ligar a ignição, estas luzes
avisadoras acendem-se acompanhadas
por um sinal sonoro e pela apresentação da
mensagem "Defeito antipoluição: Arranque
interdito".Ultrapassou o limite da autonomia
autorizada: o dispositivo de anti-
arranque impede o arranque do motor.
Para conseguir colocar o motor em
funcionamento, deverá contactar um
concessionário ou reparador Toyota autorizado
ou outro profissional devidamente qualificado
e equipado.
Em caso de detecção de uma avaria no sistema de antipoluição SCR
Um dispositivo de anti-arranque do motor activa-se automaticamente caso sejam percorridos mais de 1 100 km após a confirmação de uma
avaria no sistema de antipoluição SCR.Verifique o sistema o mais rapidamente possível num concessionário ou reparador Toyota autorizado
ou outro profissional devidamente qualificado e equipado.
Caso se trate de um problema de
funcionamento temporário, o alerta
desaparece durante o trajecto seguinte
após o controlo do autodiagnóstico do
sistema antipoluição SCR.
Em caso de detecção de uma avaria
Estas luzes avisadoras acendem-se,
acompanhadas por um sinal sonoro e
pela apresentação da mensagem "Defeito
antipoluição".
O alerta é accionado com o veículo
em movimento, quando o problema de
funcionamento for detectado pela primeira
vez e, em seguida, ao ligar a ignição aquando
dos trajectos seguintes, enquanto a causa do
problema de funcionamento persistir.
Durante a fase de autonomia autorizada
(entre 1 100 km e 0 km)
Se o problema de funcionamento do sistema
SCR for confirmado (após percorrer 50 km
com o sinal de avaria permanentemente
ligado), estas luzes avisadoras acendem-se
acompanhadas por um sinal sonoro e pela
apresentação de uma mensagem (ex : "Defeito
antipoluição: Arranque interdito em 300
km")
indicando a autonomia em quilómetros ou
milhas.
Com o veículo em movimento a mensagem é
apresentada a cada 30 segundos enquanto
o problema de funcionamento do sistema
antipoluição SCR subsistir.
O alerta é renovado a partir do momento em
que a ignição é ligada.
Deverá dirigir-se imediatamente a um
concessionário ou reparador Toyota autorizado
ou outro profissional devidamente qualificado
e equipado.
Caso contrário, não conseguirá efectuar o
arranque do seu veículo.
1
Instrumentos de bordo

36
Conta-quilómetros
As quilometragens totais e diárias são
visualizadas durante trinta segundos ao
desligar a ignição, ao abrir a porta do condutor,
bem como no trancamento e destrancamento
do veículo.Em caso de deslocação ao estrangeiro,
poderá ser necessário alterar a
unidade de distância: a visualização
da velocidade deverá ser expressa na
unidade oficial do país (km ou milhas).
A alteração da unidade faz-se através
do menu de configuração do ecrã, com
o veículo parado.
Conta-quilómetros total
Mede a distância total percorrida pelo veículo
desde a sua entrada em circulação.
Conta-quilómetros diário
Mede a distância percorrida após a sua
reposição a zeros pelo condutor. F Com a ignição ligada, prima
este botão até ao aparecimento
de zeros.
Instrumentos de bordo

37
ProaceVerso_pt_Chap01_instruments-de-bord_ed01-2016
Reóstato de iluminaçãoEste sistema permite adaptar manualmente a intensidade luminosa do posto de condução em
função da luminosidade exterior.F Com as luzes acesas, pressione este
botão para aumentar a intensidade da
iluminação.
F Com as luzes acesas, pressione este
botão para diminuir a intensidade da
iluminação.
Assim que a iluminação alcançar a intensidade
desejada, soltar o botão.
No quadro de bordo Com o ecrã táctil
F Prima a tecla Regulações .
F Seleccione " OPÇÕES ".
F Seleccione " Configuração do
ecrã ". Pode também desligar o ecrã. Para tal:
F Seleccione o separador
" Luminosidade ". F
Pressione a tecla Regulações .
F Seleccione Desligar ecrã.
F Pressione " Validar " para gravar
e s a i r.
F
Regule a luminosidade
deslocando o cursor. O ecrã apaga-se completamente.
Prima novamente o ecrã (toda a super fície)
para o ativar.
1
Instrumentos de bordo

38
Sistema que nos fornece informações sobre o trajecto em curso (autonomia, consumo…).

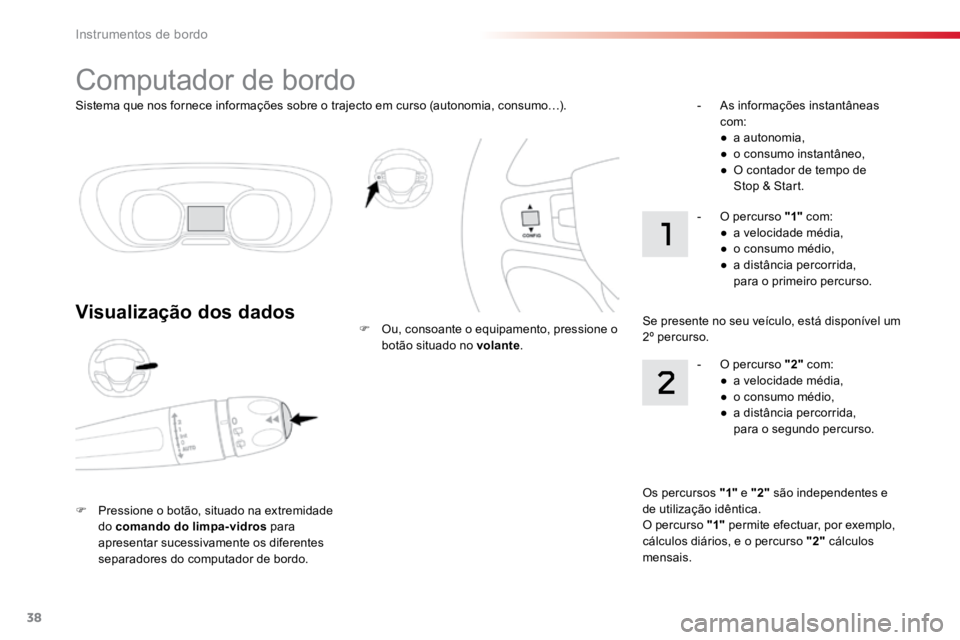

Computador de bordo
Visualização dos dados
F Pressione o botão, situado na extremidade
do comando do limpa-vidros para
apresentar sucessivamente os diferentes
separadores do computador de bordo. F
Ou, consoante o equipamento, pressione o
botão situado no volante . -
As informações instantâneas
com:
● a autonomia,
● o consumo instantâneo,
● O contador de tempo de
Stop & Start.
Os percursos "1" e "2" são independentes e
de utilização idêntica.
O percurso "1" permite efectuar, por exemplo,
cálculos diários, e o percurso "2" cálculos
mensais. -
O percurso "2" com:
● a velocidade média,
● o consumo médio,
● a distância percorrida,
para o segundo percurso.
-
O percurso "1" com:
● a velocidade média,
● o consumo médio,
● a distância percorrida,
para o primeiro percurso.
Se presente no seu veículo, está disponível um
2º percurso.
Instrumentos de bordo

39
ProaceVerso_pt_Chap01_instruments-de-bord_ed01-2016
Reposição a zeros do percurso
Com quadro de bordo LCD texto
F Quando for apresentado o percurso,
pressione durante mais de dois segundos
o botão, situado na extremidade do
comando do limpa-vidros .F
Ou, consoante o equipamento, pressione
durante mais de dois segundos o botão
situado no volante .
F
Quando for apresentado o percurso,
pressione durante mais de dois segundos
o botão de reposição a zeros do quadro de
bordo.
Com quadro de bordo LCD texto
ou matriz
1
Instrumentos de bordo

40
Algumas definições
Autonomia
(km ou milhas)
Número de quilómetros que ainda
podem ser percorridos com o
combustível que resta no depósito
(em função do consumo médio dos
últimos quilómetros percorridos).
Este valor pode variar no seguimento
de uma alteração da condução ou do
relevo, ocasionando uma variação
considerável do consumo instantâneo.
Quando a autonomia é inferior a 30 km,
são apresentados traços. Mediante um
complemento de combustível de pelo menos
8 litros, a autonomia é calculada de novo e é
apresentada se ultrapassar os 100 km.
Se aparecerem travessões continuamente
em vez de dígitos, contacte um
concessionário ou reparador Toyota
autorizado ou outro profissional
devidamente qualificado e equipado.
Esta função apenas é apresentada a
partir de 30 km/h.
Consumo instantâneo
(l/100km ou km/l ou mpg)
Calculado desde os últimos
segundos percorridos.
Consumo médio
(l/100km ou km/l ou mpg)
Calculado desde a última reposição
a zeros dos dados do percurso.
Velocidade média
(km/h ou mph)
Calculada desde a última reposição
a zeros dos dados do percurso.
Distância percorrida
(km ou milhas)
Calculada desde a última reposição
a zeros dos dados do percurso.
Contador de tempo do
Stop & Start
(minutos / segundos ou horas /
minutos)
Se o seu veículo se encontrar equipado com
Stop & Start, um contador de tempo acumula
as durações de entrada em modo STOP
durante o trajecto.
O contador repõe-se em zero a cada arranque
do motor.
Instrumentos de bordo
