Lors du remontage du connecteur et de la lampe dans le feu, bien repositionner l’ensemble dans le logement jusqu’au "clic" de verrouillage.

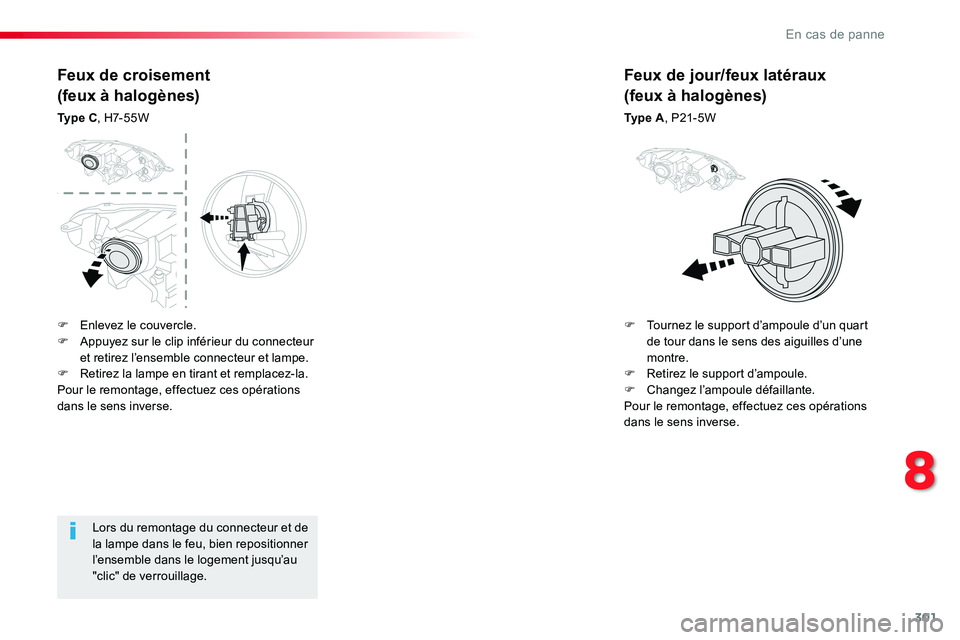

Feux de croisement
(feux à halogènes)
Ty p e C, H7- 5 5 W
Feux de jour/feux latéraux
(feux à halogènes)
Ty p e A, P21- 5W
F Enlevez le couvercle. F Appuyez sur le clip inférieur du connecteur et retirez l’ensemble connecteur et lampe.F Retirez la lampe en tirant et remplacez-la.Pour le remontage, effectuez ces opérations dans le sens inverse.
F Tournez le support d’ampoule d’un quart de tour dans le sens des aiguilles d’une montre.F Retirez le support d’ampoule.F Changez l’ampoule défaillante. Pour le remontage, effectuez ces opérations dans le sens inverse.
8
En cas de panne

302
Attention à la zone, située derrière le feu droit (sens du véhicule), qui est potentiellement chaude avec un risque de brûlure (tuyaux de dégazage).
Un clignotement plus rapide du témoin
d'indicateur de direction (droit ou gauche) indique la défaillance d'une des lampes du côté correspondant.

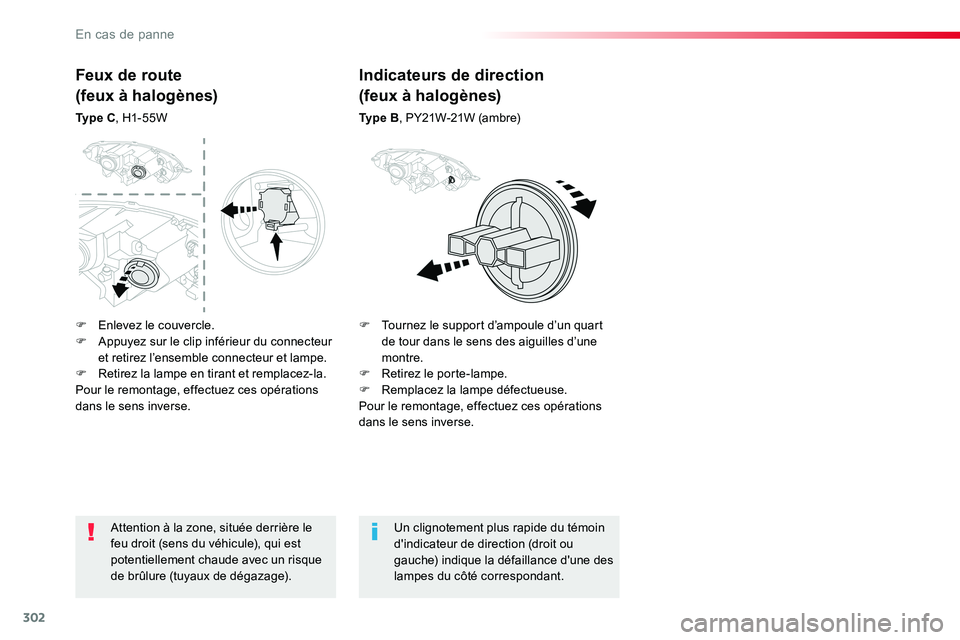

Indicateurs de direction
(feux à halogènes)
Ty p e B, PY21W-21W (ambre)
Feux de route
(feux à halogènes)
Ty p e C, H1- 55W
F Enlevez le couvercle.F Appuyez sur le clip inférieur du connecteur et retirez l’ensemble connecteur et lampe.F Retirez la lampe en tirant et remplacez-la.Pour le remontage, effectuez ces opérations dans le sens inverse.
F Tournez le support d’ampoule d’un quart de tour dans le sens des aiguilles d’une montre.F Retirez le porte-lampe.F Remplacez la lampe défectueuse.Pour le remontage, effectuez ces opérations dans le sens inverse.
En cas de panne

303

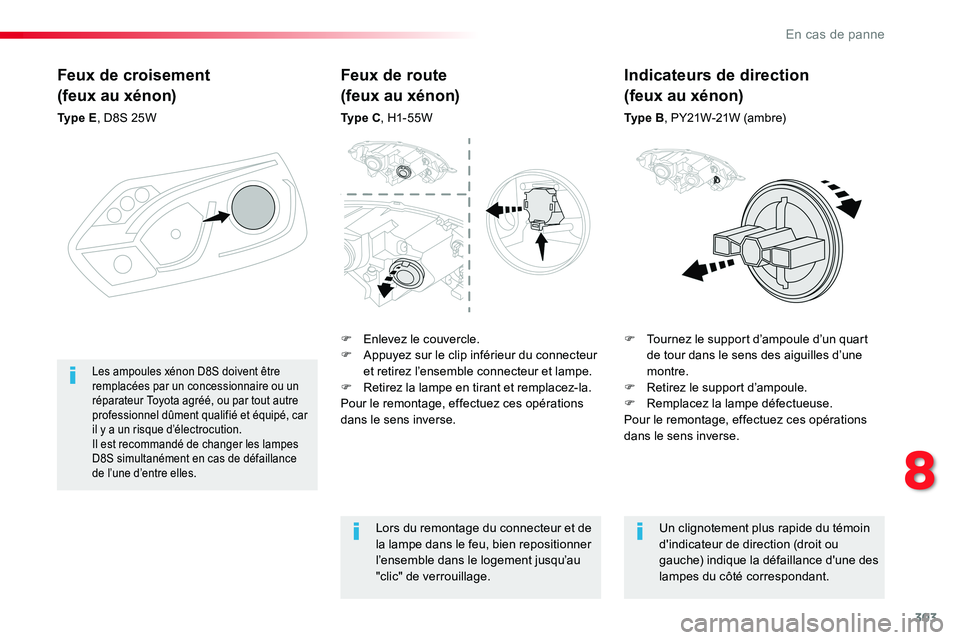

Feux de croisement
(feux au xénon)
Ty p e E, D8S 25W
F Tournez le support d’ampoule d’un quart de tour dans le sens des aiguilles d’une montre.F Retirez le support d’ampoule.F Remplacez la lampe défectueuse.Pour le remontage, effectuez ces opérations
dans le sens inverse.
Les ampoules xénon D8S doivent être remplacées par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel dûment qualifié et équipé, car il y a un risque d’électrocution.Il est recommandé de changer les lampes D8S simultanément en cas de défaillance de l’une d’entre elles.
Feux de route
(feux au xénon)
Ty p e C, H1- 55W
Lors du remontage du connecteur et de la lampe dans le feu, bien repositionner l’ensemble dans le logement jusqu’au "clic" de verrouillage.
Un clignotement plus rapide du témoin d'indicateur de direction (droit ou gauche) indique la défaillance d'une des lampes du côté correspondant.
Indicateurs de direction
(feux au xénon)
Ty p e B, PY21W-21W (ambre)
F Enlevez le couvercle.F Appuyez sur le clip inférieur du connecteur et retirez l’ensemble connecteur et lampe.F Retirez la lampe en tirant et remplacez-la.Pour le remontage, effectuez ces opérations dans le sens inverse.
8
En cas de panne

304

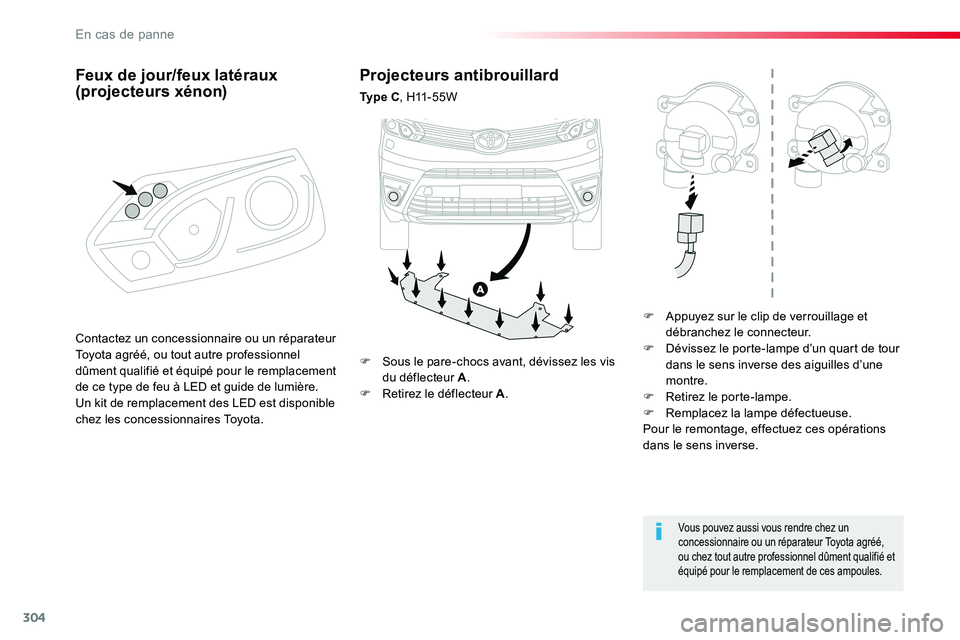

Projecteurs antibrouillard
Ty p e C, H11 - 5 5 W
F Appuyez sur le clip de verrouillage et débranchez le connecteur.F Dévissez le porte-lampe d’un quart de tour dans le sens inverse des aiguilles d’une montre.F Retirez le porte-lampe.F Remplacez la lampe défectueuse.Pour le remontage, effectuez ces opérations
dans le sens inverse.
Vous pouvez aussi vous rendre chez un concessionnaire ou un réparateur Toyota agréé, ou chez tout autre professionnel dûment qualifié et équipé pour le remplacement de ces ampoules.
F Sous le pare-chocs avant, dévissez les vis du déflecteur A.F Retirez le déflecteur A.
Contactez un concessionnaire ou un réparateur Toyota agréé, ou tout autre professionnel dûment qualifié et équipé pour le remplacement de ce type de feu à LED et guide de lumière.Un kit de remplacement des LED est disponible chez les concessionnaires Toyota.
Feux de jour/feux latéraux (projecteurs xénon)
En cas de panne

305

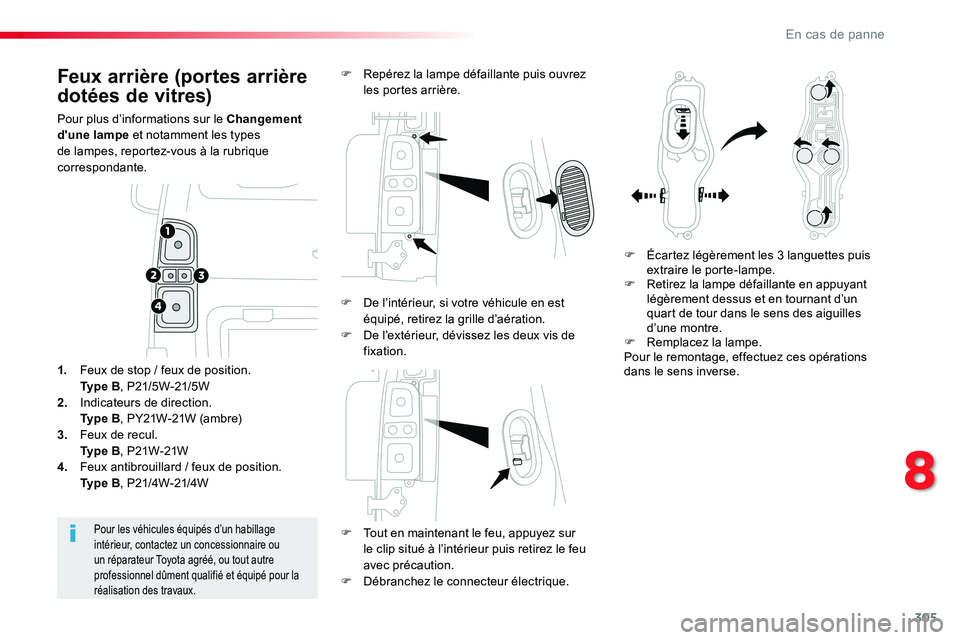

Feux arrière (portes arrière
dotées de vitres)
Pour plus d’informations sur le Changement d'une lampe et notamment les types de lampes, reportez-vous à la rubrique correspondante.
F Tout en maintenant le feu, appuyez sur le clip situé à l’intérieur puis retirez le feu avec précaution.F Débranchez le connecteur électrique.
Pour les véhicules équipés d’un habillage intérieur, contactez un concessionnaire ou un réparateur Toyota agréé, ou tout autre professionnel dûment qualifié et équipé pour la réalisation des travaux.
1. Feux de stop / feux de position. Ty p e B, P21/5W-21/5W2. Indicateurs de direction. Ty p e B, PY21W-21W (ambre)3. Feux de recul. Ty p e B, P21W-21W4. Feux antibrouillard / feux de position. Ty p e B, P21/4W-21/4W
F Repérez la lampe défaillante puis ouvrez les portes arrière.
F Écartez légèrement les 3 languettes puis extraire le porte-lampe.F Retirez la lampe défaillante en appuyant légèrement dessus et en tournant d’un quart de tour dans le sens des aiguilles d’une montre.F Remplacez la lampe.Pour le remontage, effectuez ces opérations dans le sens inverse.
F De l’intérieur, si votre véhicule en est équipé, retirez la grille d’aération.F De l’extérieur, dévissez les deux vis de fixation.
8
En cas de panne

306
Feux de plaque minéralogique
(portes arrière dotées de vitres)
Ty p e A, W5W-5W
F Retirez le cache plastique à l’aide d’un tournevis fin.F En passant par l’ouverture et à l’aide d’un tournevis, poussez le feu vers l’extérieur.F Débranchez le connecteur électrique.F Retirez le feu.F Dévissez le porte-lampe d’un quart de tour dans le sens inverse des aiguilles d’une montre.F Remplacez la lampe défectueuse.Pour le remontage, appuyez sur le feu pour le c l i p p e r.

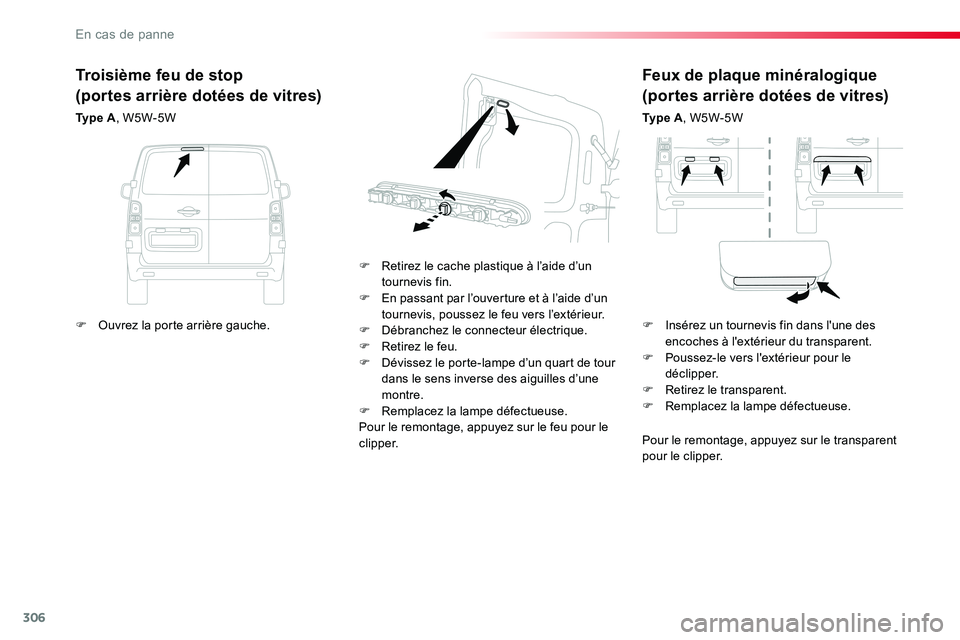

Troisième feu de stop
(portes arrière dotées de vitres)
Ty p e A, W5W-5W
Pour le remontage, appuyez sur le transparent pour le clipper.
F Ouvrez la porte arrière gauche.F Insérez un tournevis fin dans l'une des encoches à l'extérieur du transparent.F Poussez-le vers l'extérieur pour le déclipper.F Retirez le transparent.F Remplacez la lampe défectueuse.
En cas de panne

307

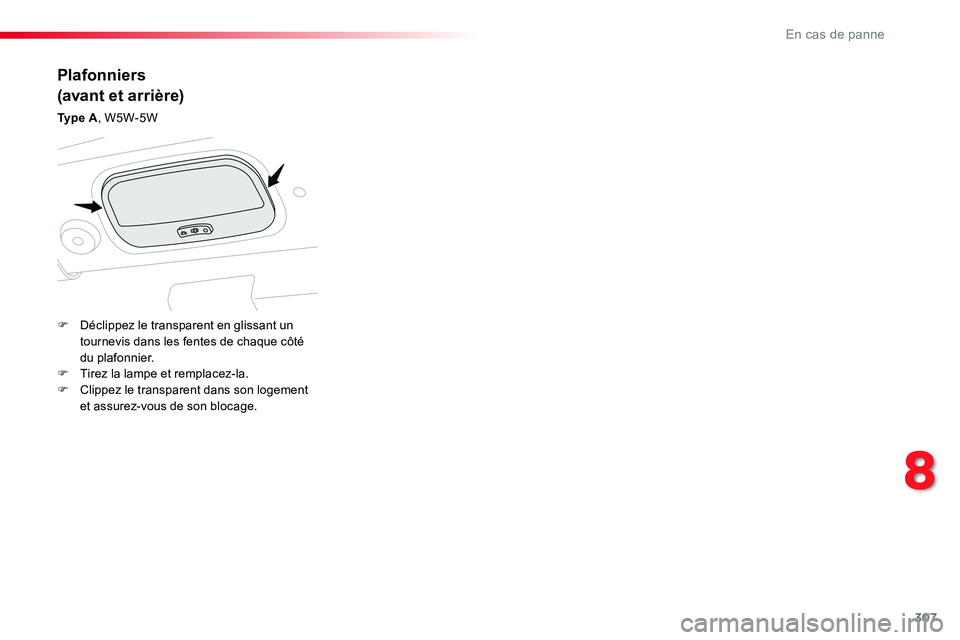

Plafonniers
(avant et arrière)
Ty p e A, W5W-5W
F Déclippez le transparent en glissant un tournevis dans les fentes de chaque côté du plafonnier.F Tirez la lampe et remplacez-la.F Clippez le transparent dans son logement et assurez-vous de son blocage.
8
En cas de panne

308

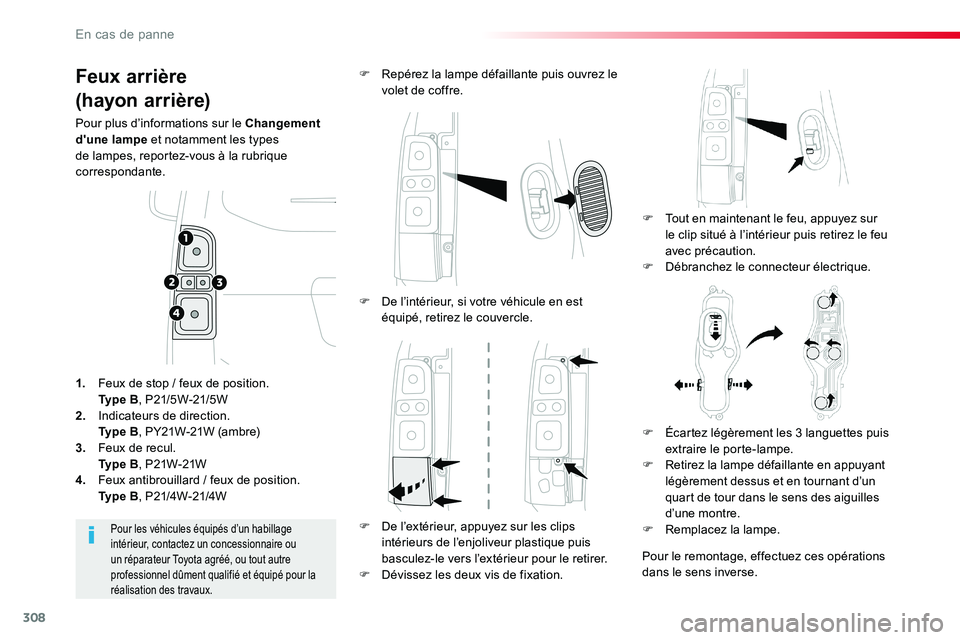

Feux arrière
(hayon arrière)
Pour plus d’informations sur le Changement d'une lampe et notamment les types de lampes, reportez-vous à la rubrique correspondante.
F Tout en maintenant le feu, appuyez sur le clip situé à l’intérieur puis retirez le feu avec précaution.F Débranchez le connecteur électrique.
F Repérez la lampe défaillante puis ouvrez le volet de coffre.
Pour les véhicules équipés d’un habillage intérieur, contactez un concessionnaire ou un réparateur Toyota agréé, ou tout autre professionnel dûment qualifié et équipé pour la réalisation des travaux.
1. Feux de stop / feux de position. Ty p e B, P21/5W-21/5W2. Indicateurs de direction. Ty p e B, PY21W-21W (ambre)3. Feux de recul. Ty p e B, P21W-21W4. Feux antibrouillard / feux de position. Ty p e B, P21/4W-21/4W
F De l’intérieur, si votre véhicule en est équipé, retirez le couvercle.
F De l’extérieur, appuyez sur les clips intérieurs de l’enjoliveur plastique puis basculez-le vers l’extérieur pour le retirer.F Dévissez les deux vis de fixation.
F Écartez légèrement les 3 languettes puis extraire le porte-lampe.F Retirez la lampe défaillante en appuyant légèrement dessus et en tournant d’un quart de tour dans le sens des aiguilles d’une montre.F Remplacez la lampe.
Pour le remontage, effectuez ces opérations dans le sens inverse.
En cas de panne

309
Pour le remontage, appuyez sur le transparent pour le clipper.
F Déclipper la garniture de chaque extrémité en la faisant pivoter de bas en haut.F Tirez sur la garniture pour déclipper les clips centraux, puis déposez-la.F En passant par l’ouverture et à l’aide d’un tournevis, poussez le feu vers l’extérieur.F Débranchez le connecteur électrique.F Retirez le feu.F Dévissez le porte-lampe d’un quart de tour dans le sens inverse des aiguilles d’une montre.F Remplacez la lampe défectueuse.
Pour le remontage, effectuez ces opérations dans le sens inverse.Pour le remontage du feu et de la garniture, appuyez dessus pour les clipper.

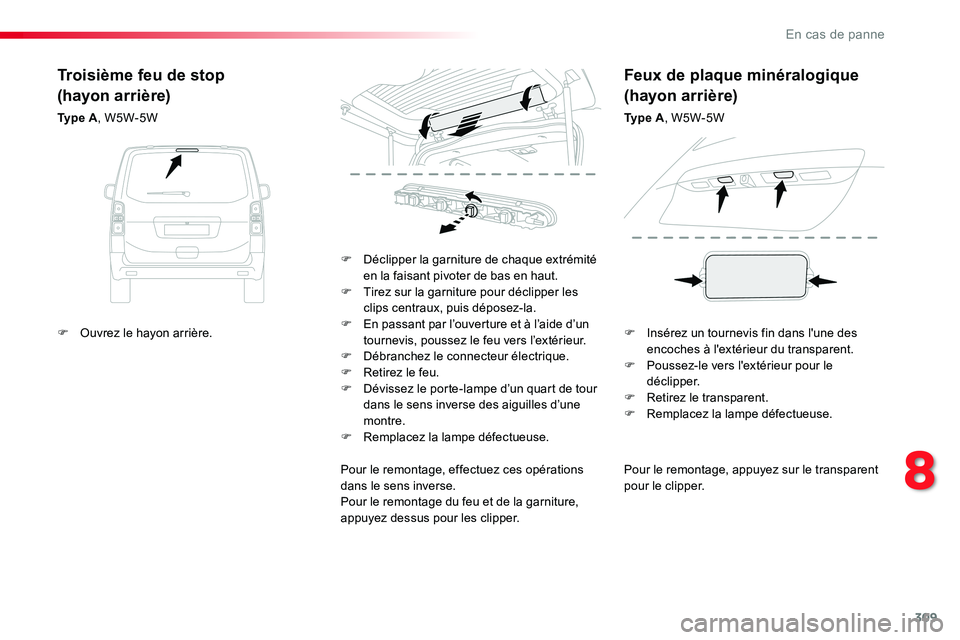

Troisième feu de stop
(hayon arrière)
Ty p e A, W5W-5W
Feux de plaque minéralogique
(hayon arrière)
Ty p e A, W5W-5W
F Ouvrez le hayon arrière.F Insérez un tournevis fin dans l'une des encoches à l'extérieur du transparent.F Poussez-le vers l'extérieur pour le déclipper.F Retirez le transparent.F Remplacez la lampe défectueuse.
8
En cas de panne

310
Plafonniers
(avant et arrière)

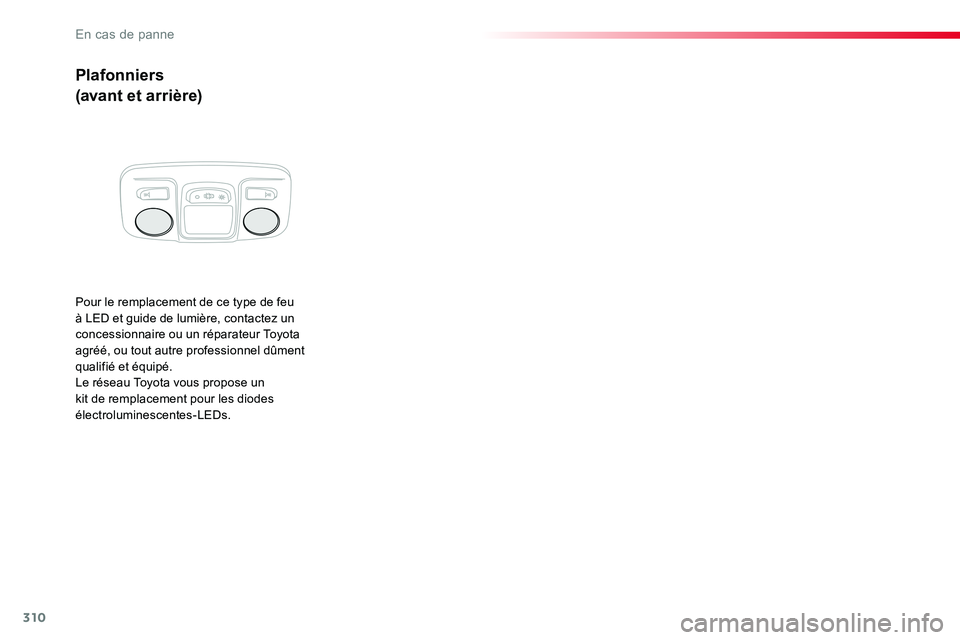

Pour le remplacement de ce type de feu à LED et guide de lumière, contactez un concessionnaire ou un réparateur Toyota agréé, ou tout autre professionnel dûment qualifié et équipé.Le réseau Toyota vous propose un kit de remplacement pour les diodes électroluminescentes-LEDs.
En cas de panne
