75
Proace_Verso_de_Chap02_ouvertures_ed01-2019
Die automatische Verriegelung nach dem Schließen der Tür ist über das Konfigurationsmenü des Fahrzeugs einstellbar.
Kick-activated side doors opening and locking
System, mit dem, wenn Sie die Fernbedienung bei sich tragen, die seitliche Schiebtür mit einer Fußbewegung entriegelt und dann geöffnet bzw. geschlossen und dann verriegelt werden kann.Die Fernbedienung muss sich im hinteren Bereich des Fahrzeugs befinden, 30 cm bis 2 m entfernt von diesem.
Um die Fußbewegung auszuführen, achten Sie darauf, dass Sie stabil und in einer guten Position stehen, um nicht das Gleichgewicht zu verlieren (Regen, Schnee, Glatteis, Schlamm...).Achten Sie bei der Fußbewegung auf den Auspuff, es besteht Verbrennungsgefahr.
Führen Sie die Bewegung ohne Unterbrechung aus und wiederholen Sie sie nicht unmittelbar und mehrmals hintereinander.Wenn sich die Tür nicht geöffnet hat, warten Sie ca. 2 Sekunden, um einen neuen Versuch zu unternehmen.Lassen Sie den Fuß nicht in der Luft.
F Schieben Sie Ihren Fuß unter die hintere Stoßstange und ziehen Sie ihn dann wieder heraus, als würden Sie einen Fußtritt ausführen (von unten nach oben).Der Sensor erkennt das Annähern und dann das Entfernen Ihres Fußes und löst das Öffnen oder Schließen der Seitentür aus.
2
Öffnungen

96
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019
F Wenn Ihr Fahrzeug damit ausgestattet ist, bringen Sie die Rückenlehne in Tischposition.
Umklappen, Zugang zur 3. ReiheAusbau
F Wenn Ihr Fahrzeug damit ausgestattet ist, bringen Sie die Rückenlehne in Tischposition.F Klappen Sie die Bank um.
F Entriegeln Sie die hinteren Füße mithilfe des Hebels und klappen Sie die Bank um.F Um die Bank wieder anzubringen, klappen Sie die Bank nach hinten, bis die Füße eingerastet sind.
Es ist nicht er forderlich, die Bank wieder in Tischposition zu bringen, um sie zu kippen und zur 3. Reihe zu gelangen.
F Entriegeln Sie die vorderen Füße mit Hilfe der Hebel.F Lösen Sie die Bank aus den Verankerungen.F Nehmen Sie die Bank heraus.
Wenn Sie die Bank ausbauen und außerhalb des Fahrzeugs lagern, achten Sie darauf, dass Sie sie an einem sauberen Ort aufbewahren, so dass keine Fremdkörper in den Mechanismus eindringen können.
Die Bank ist nicht dazu gedacht, für etwas anderes als im Fahrzeug ver wendet zu werden. Die Bank ver fügt
über Mechanismen, die beschädigt werden können, wenn sie nicht richtig verwendet werden oder herunterfallen.
Ergonomie und Komfort

97
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019
Achten Sie darauf, dass kein Gegenstand oder die Füße eines hinten sitzenden Insassens die Verankerungspunkte blockieren und die korrekte Verriegelung der Einheit behindern.
F Wenn Ihr Fahrzeug damit ausgestattet ist, ziehen Sie am Hebel und richten Sie die Rückenlehne auf (senken Sie den Hebel von hinten ab).
Vergewissern Sie sich, dass der Sitz korrekt im Boden eingerastet ist, wenn er in die Sitzposition zurückgestellt wurde.
Wiedereinbau
F Bringen Sie die vorderen Füße in den Verankerungen am Boden an (wie unten dargestellt).
F Prüfen Sie, dass kein Objekt die Verankerungen blockiert und das ordnungsgemäße Einrasten der Füße behindert.
F Verriegeln Sie die vorderen Füße mit Hilfe der Hebel.F Klappen Sie die Bank nach hinten, bis die Füße eingerastet sind.
Achten Sie während des Umklappens auf die Füße der Passagiere.
3
Ergonomie und Komfort

99
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019
F Wenn Ihr Fahrzeug damit ausgestattet ist, bringen Sie die Rückenlehne in Tischposition.
Umklappen, Zugang zur 3. Reihe
(Beispiel Einzelsitz)
Es ist nicht er forderlich, die Rückenlehne wieder in Tischposition zu bringen, um sie zu kippen und zur 3. Reihe zu gelangen.
F Entriegeln Sie mit dem Hebel die Füße hinten und kippen Sie den Sitz um.F Um ihn wieder aufzuklappen, kippen Sie den Sitz nach hinten bis die Füße eingerastet sind.
F Kippen Sie die Rückenlehne auf die Sitzfläche.F Um die Rückenlehne wieder aufzurichten, heben Sie den Hebel an und klappen Sie die Rückenlehne wieder hoch (senken Sie den Hebel von hinten ab).
Ausbau
(Beispiel Einzelsitz)
F Wenn Ihr Fahrzeug damit ausgestattet ist, bringen Sie die Rückenlehne in Tischposition.F Klappen Sie den Sitz um.
F Entriegeln Sie die vorderen Füße mit Hilfe der Hebel.F Lösen Sie den Sitz aus seinen Verankerungen.F Nehmen Sie den Sitz durch die Schiebetür (2. Reihe) oder die Hecktür (3. Reihe) heraus.
3
Ergonomie und Komfort

100
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019
Achten Sie darauf, dass der Sitz richtig im Boden einrastet, wenn er wieder in Sitzposition gebracht worden ist.
Achten Sie darauf, dass kein Gegenstand oder die Füße eines hinten sitzenden Insassens die Verankerungspunkte blockieren und die korrekte Verriegelung der Einheit behindern.
Wiedereinbau
(Beispiel Einzelsitz)
F Prüfen Sie, dass kein Objekt die Verankerungen bzw. das ordnungsgemäße Einrasten der Füße blockiert.
F Bringen Sie die vorderen Füße in den Verankerungen am Boden an (wie hier dargestellt).
F Verriegeln Sie die vorderen Füße mit Hilfe dieser Hebel.F Kippen Sie den Sitz nach hinten, bis die hinteren Füße einrasten.Achten Sie beim Kippen auf die Füße der Insassen.
F Wenn Ihr Fahrzeug damit ausgestattet ist, ziehen Sie am Hebel und richten Sie die Rückenlehne wieder auf (senken Sie den Hebel von hinten ab).
Wenn Sie den Sitz (oder die Rückbank) ausbauen und außerhalb des Fahrzeugs aufbewahren, achten Sie darauf, dass Sie sie an einem sauberen Ort aufbewahren, so dass keine Fremdkörper in den Mechanismus eindringen können.
Der Sitz (oder die Rückbank) wurde nicht für eine andere Ver wendung als die im Fahrzeug entwickelt. Der Sitz (oder die Rückbank) ist mit Mechanismen ausgestattet und diese können beschädigt werden, wenn sie nicht richtig verwendet werden oder herunterfallen.
Ergonomie und Komfort

104
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019
F Stellen Sie den vorderen Teil der Führungen auf die Schienen.
F Kippen Sie den Sitz, so dass die hinteren Führungen sich auf einer Linie mit den Schienen befinden.
F Lassen Sie den Sitz nach vorne oder nach hinten gleiten, bis er in einer Kerbe einrastet.F Klappen Sie die Rückenlehne auf.
(Beispiel Einzelsitz)F Überprüfen Sie, dass kein Gegenstand dei Schienen blockiert.
Achten Sie darauf, dass kein Gegenstand oder die Füße eines hinten sitzenden Insassens die Verankerungspunkte blockieren und die korrekte Verriegelung der Einheit behindern.
Überprüfen Sie, dass der Sitz richtig im Boden verankert ist, wenn die Sitzposition wieder eingestellt ist.
Ver wenden Sie die Schlaufe nicht, um den Sitz oder die Rückbank anzuheben.
Ziehen Sie kräftig an der Schlaufe, bevor Sie den Sitz oder die Rückbank wieder in das Fahrzeug einbauen, um sicher zu gehen, dass die Verriegelungsvorrichtung richtig eingerastet ist.
Wiedereinbau
Ergonomie und Komfort

108
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019
Achten Sie darauf, dass kein Gegenstand oder die Füße eines hinten sitzenden Insassens die Verankerungspunkte blockieren und die korrekte Verriegelung der Einheit behindern.
Überprüfen Sie die korrekte Verankerung des Sitzes im Boden, wenn dieser wieder in Sitzposition ist.
F Lassen Sie den Sitz nach vorne oder nach hinten gleiten, bis er in einer Kerbe eingerastet ist.F Richten Sie die Rückenlehne auf.
F Vergewissern Sie sich, dass kein Gegenstand die Schienen blockiert.
F Positionieren Sie das Vorderteil auf den Schienen.F Kippen Sie den Sitz, um die Führungen hinten in den Schienen auszurichten.
E

124
Proace_Verso_de_Chap03_ergonomie-et-confort_ed01-2019
Beachten Sie beim Kippen des Tisches auf die Füße der Beifahrer.
Jegliche falsche Ver wendung des geöffneten Tisches kann schwere Verletzungen verursachen.Ver wenden Sie das den offenen Tisch niemals während der Fahrt. Jeder Gegenstand auf dem Tisch ver wandelt sich im Falle eines starken Bremsvorgangs in ein Projektil.Vergewissern Sie sich, dass der Tisch richtig in tiefer Position verstaut ist.Ver wenden Sie die Tischplatten niemals als Sitzfläche oder um sich darauf abzustützen.Ein Aufkleber auf der Seite des Tisches weist darauf hin.
Stellen Sie niemals heiße Gegenstände wie Töpfe oder Pfannen auf den Tisch. Dies kann die Ober fläche des Tisches beschädigen (Brandgefahr).
Ist der Tisch ausgeklappt, kann jede Tischplatte höchstens 10 kg tragen. Wenn Sie diese Höchstlast nicht einhalten, können an Teilen des Tisches bzw. am gesamten Tisch Schäden entstehen.Niemals das Tablett aufklappen, während es sich zwischen den Kapitänssitzen befindet. Anderenfalls könnte die Tablettober fläche beschädigt werden.
Lagerung außerhalb des Schienensystems
Fall Sie den Tisch ausgebaut haben und außerhalb des Fahrzeugs lagern, achten Sie darauf, dies an einem sauberen Ort zu tun, um das Eindringen von Fremdkörpern in den Mechanismus zu vermeiden.Der Tisch muss außerhalb des Fahrzeugs abgelegt werden, auf einer planen horizontalen Fläche, auf der Führung, sodass die sichtbaren Teile nicht beschädigt werden.
Achten Sie außerhalb des Fahrzeugs darauf, dass der abgelegte Tisch einen Winkel nach rechts oder nach links einschlägt.
Ergonomie und Komfort

172
Proace_Verso_de_Chap05_securite_ed01-2019

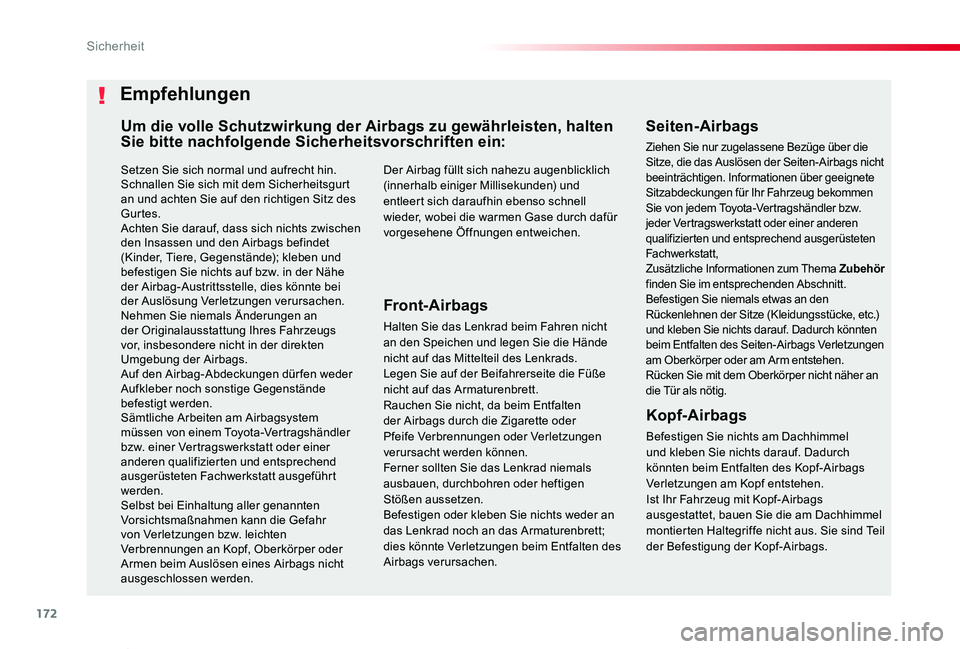

Setzen Sie sich normal und aufrecht hin.Schnallen Sie sich mit dem Sicherheitsgurt an und achten Sie auf den richtigen Sitz des Gurtes.Achten Sie darauf, dass sich nichts zwischen den Insassen und den Airbags befindet (Kinder, Tiere, Gegenstände); kleben und befestigen Sie nichts auf bzw. in der Nähe der Airbag-Austrittsstelle, dies könnte bei der Auslösung Verletzungen verursachen.Nehmen Sie niemals Änderungen an der Originalausstattung Ihres Fahrzeugs vor, insbesondere nicht in der direkten Umgebung der Airbags.Auf den Airbag-Abdeckungen dür fen weder Aufkleber noch sonstige Gegenstände befestigt werden.Sämtliche Arbeiten am Airbagsystem müssen von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt ausgeführt werden.Selbst bei Einhaltung aller genannten Vorsichtsmaßnahmen kann die Gefahr von Verletzungen bzw. leichten Verbrennungen an Kopf, Oberkörper oder Armen beim Auslösen eines Airbags nicht ausgeschlossen werden.
Seiten-Airbags
Ziehen Sie nur zugelassene Bezüge über die Sitze, die das Auslösen der Seiten-Airbags nicht beeinträchtigen. Informationen über geeignete Sitzabdeckungen für Ihr Fahrzeug bekommen Sie von jedem Toyota-Vertragshändler bzw. jeder Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt,Zusätzliche Informationen zum Thema Zubehör finden Sie im entsprechenden Abschnitt.Befestigen Sie niemals etwas an den Rückenlehnen der Sitze (Kleidungsstücke, etc.) und kleben Sie nichts darauf. Dadurch könnten beim Entfalten des Seiten-Airbags Verletzungen am Oberkörper oder am Arm entstehen.Rücken Sie mit dem Oberkörper nicht näher an die Tür als nötig.
Der Airbag füllt sich nahezu augenblicklich (innerhalb einiger Millisekunden) und entleert sich daraufhin ebenso schnell wieder, wobei die warmen Gase durch dafür vorgesehene Öffnungen entweichen.
Front-Airbags
Halten Sie das Lenkrad beim Fahren nicht an den Speichen und legen Sie die Hände nicht auf das Mittelteil des Lenkrads.Legen Sie auf der Beifahrerseite die Füße nicht auf das Armaturenbrett.Rauchen Sie nicht, da beim Entfalten der Airbags durch die Zigarette oder Pfeife Verbrennungen oder Verletzungen verursacht werden können.Ferner sollten Sie das Lenkrad niemals ausbauen, durchbohren oder heftigen Stößen aussetzen.Befestigen oder kleben Sie nichts weder an das Lenkrad noch an das Armaturenbrett; dies könnte Verletzungen beim Entfalten des Airbags verursachen.
Empfehlungen
Um die volle Schutzwirkung der Airbags zu gewährleisten, halten Sie bitte nachfolgende Sicherheitsvorschriften ein:
Kopf-Airbags
Befestigen Sie nichts am Dachhimmel und kleben Sie nichts darauf. Dadurch könnten beim Entfalten des Kopf-Airbags Verletzungen am Kopf entstehen.Ist Ihr Fahrzeug mit Kopf-Airbags ausgestattet, bauen Sie die am Dachhimmel montierten Haltegriffe nicht aus. Sie sind Teil der Befestigung der Kopf-Airbags.
Sicherheit

185
Proace_Verso_de_Chap05_securite_ed01-2019

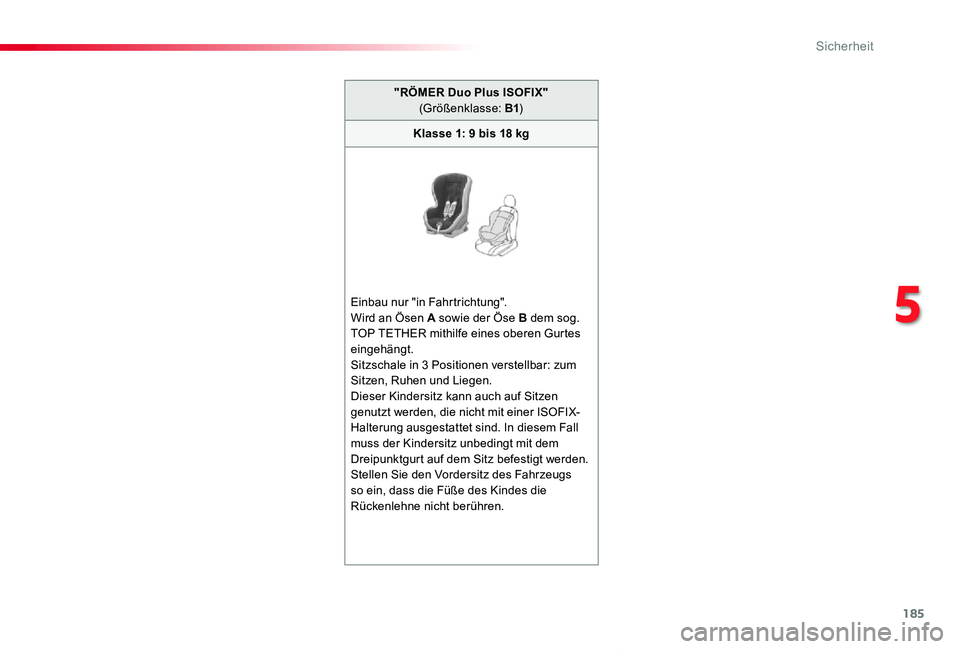

"RÖMER Duo Plus ISOFIX" (Größenklasse: B1)
Klasse 1: 9 bis 18 kg
Einbau nur "in Fahrtrichtung".Wird an Ösen A sowie der Öse B dem sog. TOP TETHER mithilfe eines oberen Gurtes eingehängt.Sitzschale in 3 Positionen verstellbar: zum Sitzen, Ruhen und Liegen.Dieser Kindersitz kann auch auf Sitzen genutzt werden, die nicht mit einer ISOFIX-Halterung ausgestattet sind. In diesem Fall muss der Kindersitz unbedingt mit dem Dreipunktgurt auf dem Sitz befestigt werden. Stellen Sie den Vordersitz des Fahrzeugs so ein, dass die Füße des Kindes die Rückenlehne nicht berühren.
5
Sicherheit
