Page 4 of 505
.
.
Proace-Verso_pl_Chap00a_sommaire_ed01-2019
Zalecenia dotyczące jazdy 192Rozruch – wyłączenie silnika, klucz zwykły, klucz z pilotem zdalnego sterowania 195Rozruch – wyłączenie silnika, 198"Smart Entry & Start System" 198Hamulec postojowy 201Hill start assist control (HAC) 202Manualna 5 -biegowa skrzynia biegów 203Manualna 6 -biegowa skrzynia biegów 203Wskaźnik zmiany biegu 204Automatyczna skrzynia biegów 205Sterowana skrzynia biegów 210Stop & Start 214Wyświetlanie na płytce przy przedniej szybie 218Adjustable Speed Limiter (ASL) 220Road Sign Assist 221Ogranicznik prędkości 225Regulator prędkości 228Adaptive cruise control 232For ward collision warning and Autonomous emergency braking system with Pedestrian Detection 239Lane Departure Alert 245Driver Attention Alert 247System monitorowania martwego pola 249Pomoc przy parkowaniu 252Kamera cofania, wewnętrzne lusterko wsteczne 254Widok z tyłu 180 255Tyre Pressure Warning System (TPWS) 258
Zbiornik paliwa 261Zabezpieczenie przed pomyłką przy tankowaniu – silnik Diesla 262Łańcuchy śniegowe 264Hak holowniczy 265Tryb ekonomiczny 266Akcesoria 267Belki dachowe/Bagażnik dachowy 268Wymiana pióra wycieraczki szyby 269Pokrywa silnika 271Silnik Diesla 272Kontrola stanu płynów 273Kontrole 276AdBlue® i system SCR (Diesel) 278
Trójkąt ostrzegawczy (przechowywanie) 282Skrzynka z narzędziami 282Zestaw do prowizorycznej naprawy opony 285Wymiana koła 291Wymiana żarówki 298Wymiana bezpiecznika 311Akumulator 12 V 316Holowanie 320Brak paliwa (diesel) 322
Wymiary 323Silniki 324Masy 324Elementy identyfikacyjne 327
JazdaInformacje praktyczne
W razie awarii
Dane techniczne
Połączenie alarmowe lub z assistance drogowym 328Toyota Pro Touch with navigation system 331Toyota Pro Touch 419Toyota Radio Bluetooth 473
Audio i telematyka
Indeks alfabetyczny
Spis treści
Page 5 of 505
4
Proace-Verso_pl_Chap00b_vue-ensemble_ed01-2019
Na zewnątrz
Korek, zbiornik paliwa 261-262Urządzenie zapobiegające pomyłce przy tankowaniu 262-263Brak paliwa, zasysanie oleju napędowego 322
Tyre Pressure Warning System (TPWS) 258-260Ogumienie, ciśnienie 259 -260, 327System ESC 159 -161ABS, REF 159 -160CDS, ASR 161Toyota Traction Select 161, 162-163Łańcuchy śniegowe 264
Drzwi przednie 65Zbiornik AdBlue® 278 -281Skrzynka z narzędziami 282-284
Automatyczne zapalanie świateł 147Automatyczne przełączanie świateł drogowych 151-152Kierunkowskazy 146Ręczna regulacja reflektorów 153Wymiana żarówek przednich świateł 298-304Spryskiwacz reflektorów 156
Skyview® 120Akcesoria 267-268
Otwieranie pokrywy silnika 271
Klucz 45Klucz, pilot zdalnego sterowania 45 -50Wymiana baterii, reinicjalizacja 51Smart Entry & Start System 52- 62Wymiana baterii, reinicjalizacja 62Rozruch − wyłączenie silnika 198 -200- klucz, pilot zdalnego sterowania- Smart Entry & Start System remote controlRyglowanie / odryglowanie od wewnątrz 64Alarm 83-85
Road Sign Assist 221-224For ward collision warning 239 -242Autonomous emergency braking 242-244
Wymiana pióra wycieraczki szyby 269Wycieraczki automatyczne 155 -156Osuszanie − odszranianie z przodu 131
Reflektory przeciwmgłowe 145, 299, 304Światła dzienne 147, 300Statyczne oświetlenie zakrętu 150
Pomoc przy parkowaniu przodem 252-253Holowanie 320-321
Wprowadzenie
Page 8 of 505
7
Proace-Verso_pl_Chap00b_vue-ensemble_ed01-2019
Ryglowanie/odryglowanie od wewnątrz 64Sterowanie elektrycznymi bocznymi drzwiami przesuwnymi 68-71Elektryczne zabezpieczenie dzieci 190Światła awaryjne 158Tyre Pressure Warning System (TPWS) 258-260Wyłączenie Stop & Start 216Wyłączenie systemu CDS/ASR 161
Regulacja kierownicy 87Sygnał dźwiękowy 159
Wyświetlanie w polu widzenia drogi 218 -219
Stanowisko kierowcy (dokończenie)
Sterowanie wycieraczkami szyb 15 4 -15 6Komputer pokładowy 38 - 40
Adjustable Speed Limiter (ASL) 220Ogranicznik prędkości 225-227Regulator prędkości 228 -231Adaptive cruise control 232-238
Zestaw wskaźników 13 -14Kontrolki świetlne 15 -28Temperatura płynu chłodzącego 29Wskaźnik ser wisowy 29 -31Wskaźnik poziomu oleju 32Wskaźniki zasięgu AdBlue® 33-35Licznik kilometrów 36Wskaźnik zmiany biegu 204Potencjometr oświetlenia 37Komputer pokładowy 38 - 40Ustawianie daty i godziny 44Driver Attention Alert 247-248
Elektryczne podnośniki szyb 86Ustawianie elektrycznych lusterek wstecznych 141
Toyota Traction Select 161, 162-163Fuel burner heater/Remote controlled fuel burner heater 137-139Alarm 83-85Regulacja ręczna reflektorów 153Lane Departure Alert 245 -246System monitorowania martwego pola 249 -251Automatyczne przełączanie świateł drogowych 151-152
Ustawianie daty/godziny (ekran dotykowy) 44Ustawianie daty/godziny (radioodtwarzacz) 44Widok z tyłu 255 -257Adjustable Speed Limiter (ASL) 220Road Sign Assist 221-224, 227, 230, 234For ward collision warning 239 -242Autonomous emergency braking 242-244Wyłączenie Stop & Start 216
Sterowanie oświetleniem 144-147Kierunkowskazy 146
.
Wprowadzenie

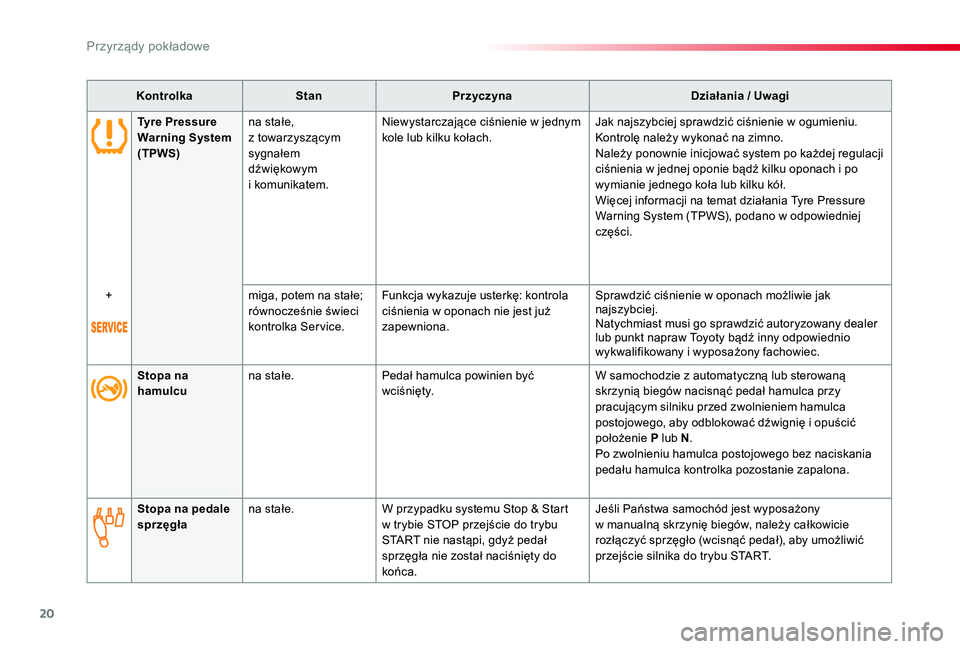

Page 21 of 505
20
Proace-Verso_pl_Chap01_instruments-de-bord_ed01-2019
KontrolkaStanPrzyczynaDziałania / Uwagi
Stopa na hamulcuna stałe.Pedał hamulca powinien być wciśnięty.W samochodzie z automatyczną lub sterowaną skrzynią biegów nacisnąć pedał hamulca przy pracującym silniku przed zwolnieniem hamulca postojowego, aby odblokować dźwignię i opuścić położenie P lub N.Po zwolnieniu hamulca postojowego bez naciskania pedału hamulca kontrolka pozostanie zapalona.
Stopa na pedale sprzęgłana stałe.W przypadku systemu Stop & Start w trybie STOP przejście do trybu START nie nastąpi, gdyż pedał sprzęgła nie został naciśnięty do końca.
Jeśli Państwa samochód jest wyposażony w manualną skrzynię biegów, należy całkowicie rozłączyć sprzęgło (wcisnąć pedał), aby umożliwić przejście silnika do trybu START.
Tyre Pressure Warning System (TPWS)
na stałe, z towarzyszącym sygnałem dźwiękowym i komunikatem.
Niewystarczające ciśnienie w jednym kole lub kilku kołach.Jak najszybciej sprawdzić ciśnienie w ogumieniu.Kontrolę należy wykonać na zimno.Należy ponownie inicjować system po każdej regulacji ciśnienia w jednej oponie bądź kilku oponach i po wymianie jednego koła lub kilku kół.Więcej informacji na temat działania Tyre Pressure Warning System (TPWS), podano w odpowiedniej części.
+miga, potem na stałe; równocześnie świeci kontrolka Service.
Funkcja wykazuje usterkę: kontrola ciśnienia w oponach nie jest już zapewniona.
Sprawdzić ciśnienie w oponach możliwie jak najszybciej.Natychmiast musi go sprawdzić autoryzowany dealer lub punkt napraw Toyoty bądź inny odpowiednio wykwalifikowany i wyposażony fachowiec.
Przyrządy pokładowe

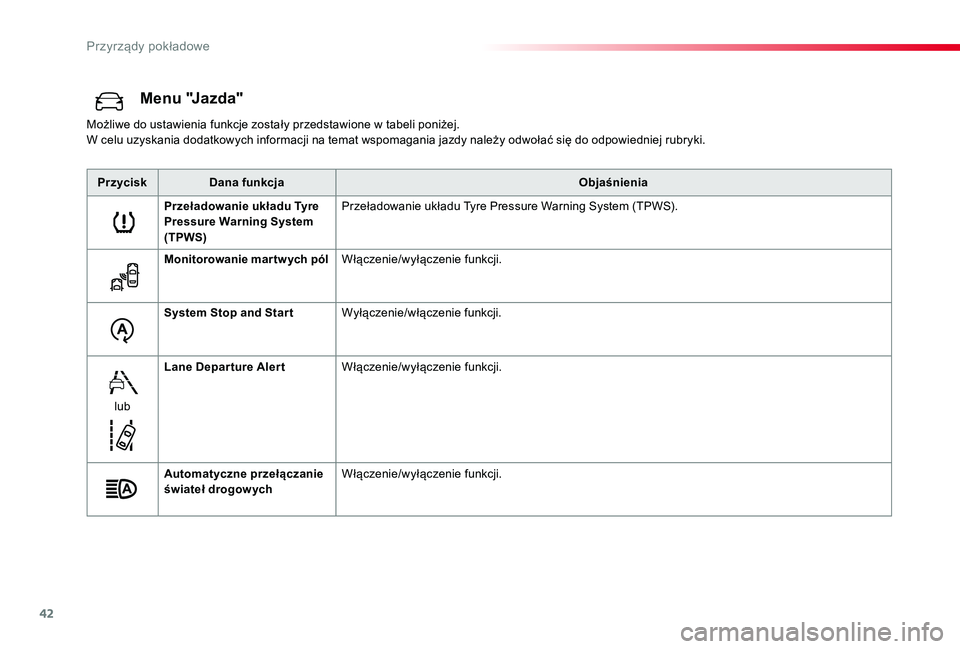

Page 43 of 505
42
Proace-Verso_pl_Chap01_instruments-de-bord_ed01-2019
Menu "Jazda"
Możliwe do ustawienia funkcje zostały przedstawione w tabeli poniżej.W celu uzyskania dodatkowych informacji na temat wspomagania jazdy należy odwołać się do odpowiedniej rubryki.
PrzyciskDana funkcjaObjaśnienia
Przeładowanie układu Tyre Pressure Warning System (TPWS)
Przeładowanie układu Tyre Pressure Warning System (TPWS).
Monitorowanie martwych pólWłączenie/wyłączenie funkcji.
System Stop and Star tWyłączenie/włączenie funkcji.
lub
Lane Departure AlertWłączenie/wyłączenie funkcji.
Automatyczne przełączanie świateł drogowychWłączenie/wyłączenie funkcji.
Przyrządy pokładowe

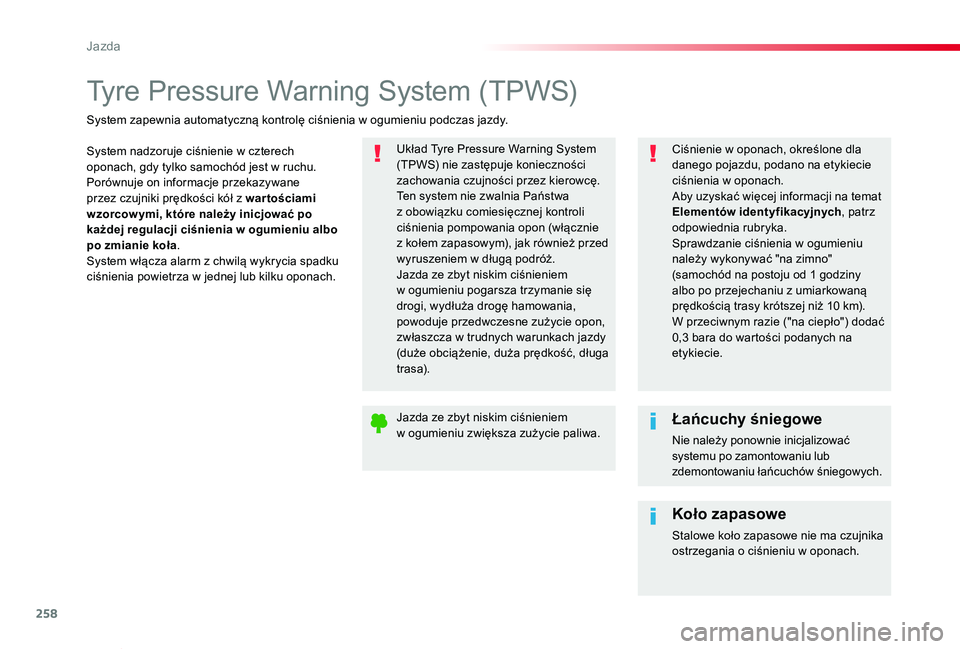

Page 259 of 505
258
Proace-Verso_pl_Chap06_conduite_ed01-2019
Tyre Pressure Warning System (TPWS)
System nadzoruje ciśnienie w czterech oponach, gdy tylko samochód jest w ruchu.Porównuje on informacje przekazywane przez czujniki prędkości kół z wartościami wzorcow ymi, które należy inicjować po każdej regulacji ciśnienia w ogumieniu albo po zmianie koła.System włącza alarm z chwilą wykrycia spadku ciśnienia powietrza w jednej lub kilku oponach.
Układ Tyre Pressure Warning System (TPWS) nie zastępuje konieczności zachowania czujności przez kierowcę.Ten system nie zwalnia Państwa z obowiązku comiesięcznej kontroli ciśnienia pompowania opon (włącznie z kołem zapasowym), jak również przed
wyruszeniem w długą podróż.Jazda ze zbyt niskim ciśnieniem w ogumieniu pogarsza trzymanie się drogi, wydłuża drogę hamowania, powoduje przedwczesne zużycie opon, zwłaszcza w trudnych warunkach jazdy (duże obciążenie, duża prędkość, długa t r as a).
System zapewnia automatyczną kontrolę ciśnienia w ogumieniu podczas jazdy.
Ciśnienie w oponach, określone dla danego pojazdu, podano na etykiecie ciśnienia w oponach.Aby uzyskać więcej informacji na temat Elementów identyfikacyjnych, patrz odpowiednia rubryka.Sprawdzanie ciśnienia w ogumieniu należy wykonywać "na zimno" (samochód na postoju od 1 godziny albo po przejechaniu z umiarkowaną prędkością trasy krótszej niż 10 km).W przeciwnym razie ("na ciepło") dodać 0,3 bara do wartości podanych na etykiecie.
Jazda ze zbyt niskim ciśnieniem w ogumieniu zwiększa zużycie paliwa.Łańcuchy śniegowe
Nie należy ponownie inicjalizować
systemu po zamontowaniu lub zdemontowaniu łańcuchów śniegowych.
Koło zapasowe
Stalowe koło zapasowe nie ma czujnika ostrzegania o ciśnieniu w oponach.
Jazda

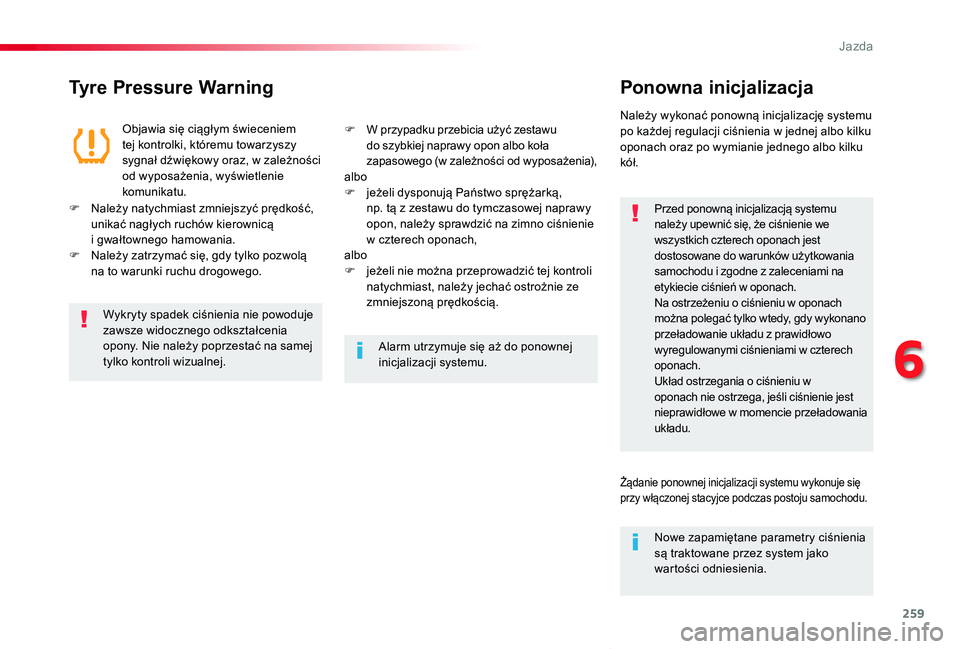

Page 260 of 505
259
Proace-Verso_pl_Chap06_conduite_ed01-2019
Tyre Pressure WarningPonowna inicjalizacja
Przed ponowną inicjalizacją systemu należy upewnić się, że ciśnienie we wszystkich czterech oponach jest dostosowane do warunków użytkowania samochodu i zgodne z zaleceniami na etykiecie ciśnień w oponach.Na ostrzeżeniu o ciśnieniu w oponach można polegać tylko wtedy, gdy wykonano przeładowanie układu z prawidłowo wyregulowanymi ciśnieniami w czterech oponach.Układ ostrzegania o ciśnieniu w oponach nie ostrzega, jeśli ciśnienie jest nieprawidłowe w momencie przeładowania układu.
Objawia się ciągłym świeceniem tej kontrolki, któremu towarzyszy sygnał dźwiękowy oraz, w zależności od wyposażenia, wyświetlenie komunikatu.
Należy wykonać ponowną inicjalizację systemu po każdej regulacji ciśnienia w jednej albo kilku oponach oraz po wymianie jednego albo kilku kół.
F Należy natychmiast zmniejszyć prędkość, unikać nagłych ruchów kierownicą i gwałtownego hamowania.F Należy zatrzymać się, gdy tylko pozwolą na to warunki ruchu drogowego.
F W przypadku przebicia użyć zestawu do szybkiej naprawy opon albo koła zapasowego (w zależności od wyposażenia),alboF jeżeli dysponują Państwo sprężarką, np. tą z zestawu do tymczasowej naprawy opon, należy sprawdzić na zimno ciśnienie w czterech oponach,alboF jeżeli nie można przeprowadzić tej kontroli natychmiast, należy jechać ostrożnie ze zmniejszoną prędkością.Wykryty spadek ciśnienia nie powoduje zawsze widocznego odkształcenia opony. Nie należy poprzestać na samej tylko kontroli wizualnej.Alarm utrzymuje się aż do ponownej inicjalizacji systemu.
Żądanie ponownej inicjalizacji systemu wykonuje się przy włączonej stacyjce podczas postoju samochodu.
Nowe zapamiętane parametry ciśnienia są traktowane przez system jako wartości odniesienia.
6
Jazda

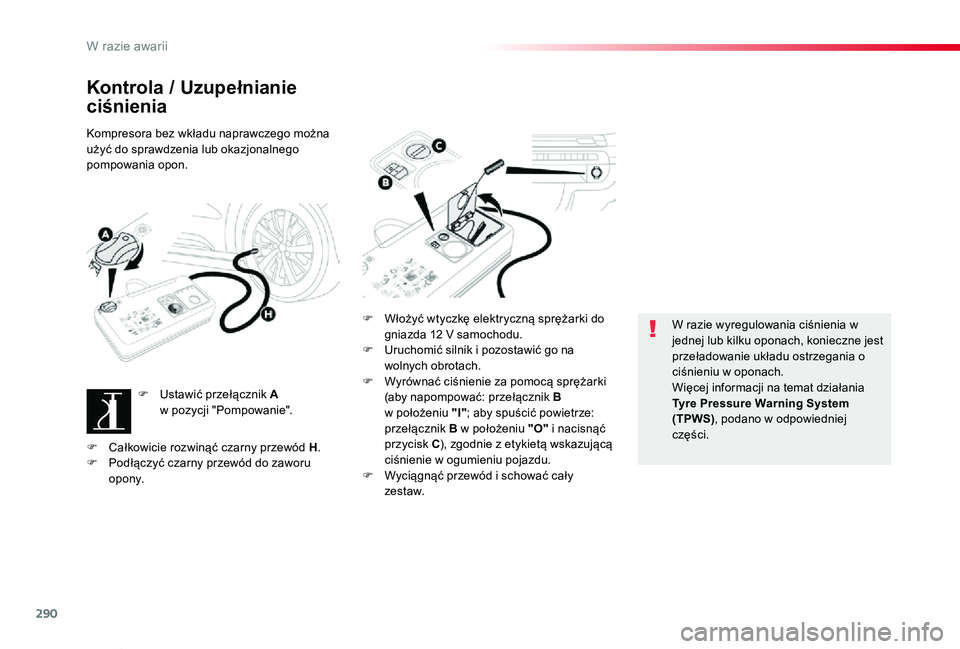

Page 291 of 505
290
Proace-Verso_pl_Chap08_En-cas-de-panne_ed01-2019
Kontrola / Uzupełnianie
ciśnienia
Kompresora bez wkładu naprawczego można użyć do sprawdzenia lub okazjonalnego pompowania opon.
F Ustawić przełącznik A w pozycji "Pompowanie".
F Włożyć wtyczkę elektryczną sprężarki do gniazda 12 V samochodu.F Uruchomić silnik i pozostawić go na wolnych obrotach.F Wyrównać ciśnienie za pomocą sprężarki (aby napompować: przełącznik B w położeniu "I"; aby spuścić powietrze: przełącznik B w położeniu "O" i nacisnąć przycisk C), zgodnie z etykietą wskazującą ciśnienie w ogumieniu pojazdu.F Wyciągnąć przewód i schować cały zest aw.
W razie wyregulowania ciśnienia w jednej lub kilku oponach, konieczne jest przeładowanie układu ostrzegania o ciśnieniu w oponach.Więcej informacji na temat działania Tyre Pressure Warning System (TPWS), podano w odpowiedniej części.F Całkowicie rozwinąć czarny przewód H.F Podłączyć czarny przewód do zaworu opony.
W razie awarii

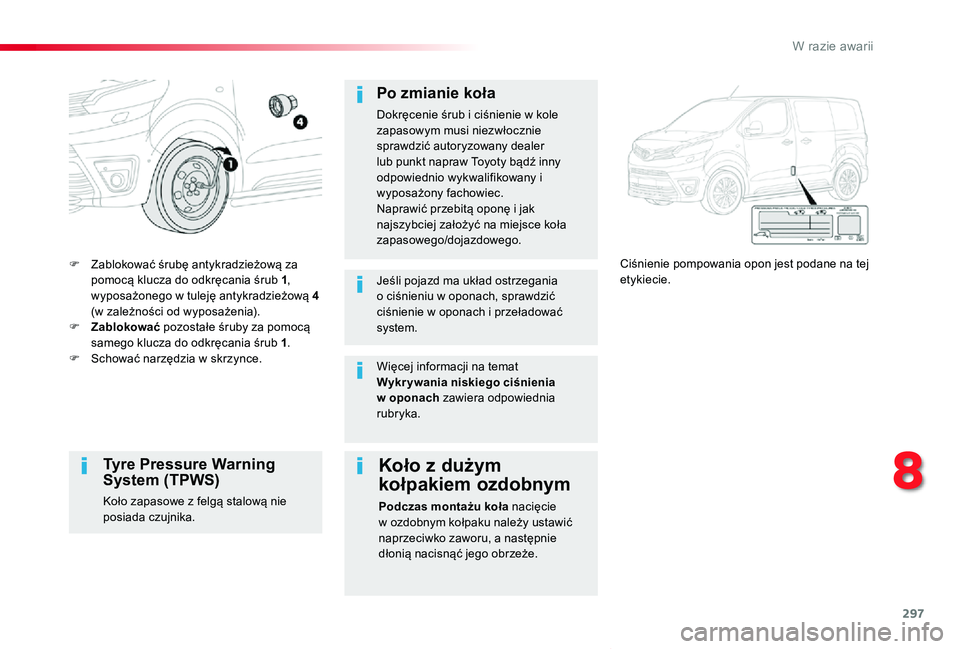

Page 298 of 505
297
Proace-Verso_pl_Chap08_En-cas-de-panne_ed01-2019
F Zablokować śrubę antykradzieżową za pomocą klucza do odkręcania śrub 1, wyposażonego w tuleję antykradzieżową 4 (w zależności od wyposażenia).F Zablokować pozostałe śruby za pomocą samego klucza do odkręcania śrub 1.F Schować narzędzia w skrzynce.
Ciśnienie pompowania opon jest podane na tej etykiecie.
Po zmianie koła
Dokręcenie śrub i ciśnienie w kole zapasowym musi niezwłocznie sprawdzić autoryzowany dealer lub punkt napraw Toyoty bądź inny odpowiednio wykwalifikowany i wyposażony fachowiec.Naprawić przebitą oponę i jak najszybciej założyć na miejsce koła zapasowego/dojazdowego.
Jeśli pojazd ma układ ostrzegania o ciśnieniu w oponach, sprawdzić ciśnienie w oponach i przeładować system.
Tyre Pressure Warning System (TPWS)
Koło zapasowe z felgą stalową nie posiada czujnika.
Koło z dużym
kołpakiem ozdobnym
Podczas montażu koła nacięcie w ozdobnym kołpaku należy ustawić naprzeciwko zaworu, a następnie
dłonią nacisnąć jego obrzeże.
Więcej informacji na temat Wykr ywania niskiego ciśnienia w oponach zawiera odpowiednia rubryka.
8
W razie awarii

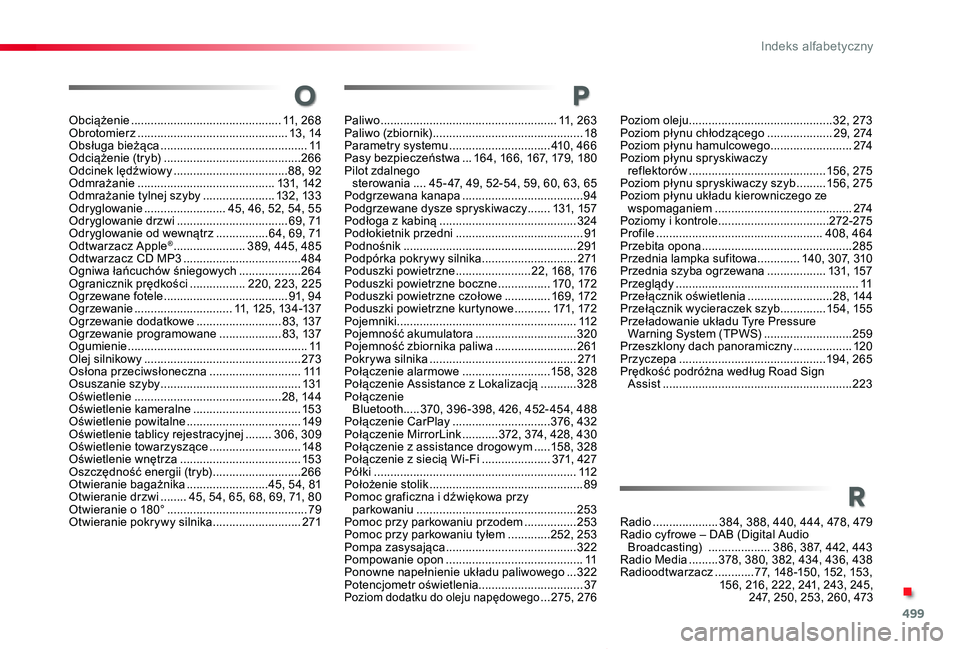

Page 500 of 505
499
Proace-Verso_pl_Chap11_index-alpha_ed01-2019
Obciążenie ..............................................11, 268Obrotomierz ..............................................13, 14Obsługa bieżąca .............................................11Odciążenie (tryb) ..........................................266Odcinek lędźwiowy ...................................88, 92Odmrażanie ..........................................131, 142Odmrażanie tylnej szyby ......................132, 13 3Odryglowanie .........................45, 46, 52, 54, 55Odryglowanie drzwi ..................................69, 71Odryglowanie od wewnątrz ................64, 69, 71Odtwarzacz Apple® ......................389, 445, 485Odtwarzacz CD MP3 ....................................484Ogniwa łańcuchów śniegowych ...................264Ogranicznik prędkości .................220, 223, 225Ogrzewane fotele ......................................91, 94Ogrzewanie ..............................11, 125, 13 4-137Ogrzewanie dodatkowe ..........................83, 137Ogrzewanie programowane ...................83, 137Ogumienie .......................................................11Olej silnikowy ................................................273Osłona przeciwsłoneczna ............................111Osuszanie szyby ...........................................131Oświetlenie .............................................28, 14 4Oświetlenie kameralne .................................15 3Oświetlenie powitalne ...................................149Oświetlenie tablicy rejestracyjnej ........306, 309Oświetlenie towarzyszące ............................148Oświetlenie wnętrza .....................................15 3Oszczędność energii (tryb) ...........................266Otwieranie bagażnika .........................45, 54, 81Otwieranie drzwi ........45, 54, 65, 68, 69, 71, 80Otwieranie o 180° ...........................................79Otwieranie pokrywy silnika ...........................271
Paliwo ......................................................11, 263Paliwo (zbiornik) ..............................................18Parametry systemu ...............................410, 466Pasy bezpieczeństwa ...16 4, 166, 167, 179, 18 0Pilot zdalnego sterowania ....45-47, 49, 52-54, 59, 60, 63, 65Podgrzewana kanapa .....................................94Podgrzewane dysze spryskiwaczy .......131, 157Podłoga z kabiną ..........................................324Podłokietnik przedni .......................................91Podnośnik .....................................................291Podpórka pokrywy silnika .............................271Poduszki powietrzne .......................22, 168, 176Poduszki powietrzne boczne ................170, 172Poduszki powietrzne czołowe ..............169, 172Poduszki powietrzne kurtynowe ...........171, 172Pojemniki .......................................................112Pojemność akumulatora ...............................320Pojemność zbiornika paliwa .........................261Pokrywa silnika .............................................271Połączenie alarmowe ...........................15 8, 328Połączenie Assistance z Lokalizacją ...........328Połączenie Bluetooth .....370, 396-398, 426, 452-454, 488Połączenie CarPlay ..............................376, 432Połączenie MirrorLink ...........372, 3 74, 428, 430Połączenie z assistance drogowym .....15 8, 328Połączenie z siecią Wi-Fi .....................371, 427Półki ..............................................................112Położenie stolik ...............................................89Pomoc graficzna i dźwiękowa przy parkowaniu .................................................253Pomoc przy parkowaniu przodem ................253Pomoc przy parkowaniu tyłem .............252, 253Pompa zasysająca ........................................322Pompowanie opon ..........................................11Ponowne napełnienie układu paliwowego ...322Potencjometr oświetlenia................................37Poziom dodatku do oleju napędowego ...275, 276
OP
Poziom oleju ............................................32, 273Poziom płynu chłodzącego ....................29, 2 74Poziom płynu hamulcowego .........................2 74Poziom płynu spryskiwaczy reflektorów ..........................................15 6, 275Poziom płynu spryskiwaczy szyb .........15 6, 275Poziom płynu układu kierowniczego ze wspomaganiem ..........................................2 74Poziomy i kontrole ..................................272-275Profile ...................................................408, 464Przebita opona ..............................................285Przednia lampka sufitowa .............140, 307, 310Przednia szyba ogrzewana ..................131, 157Przeglądy ........................................................11Przełącznik oświetlenia ..........................28, 14 4Przełącznik wycieraczek szyb ..............15 4, 15 5Przeładowanie układu Tyre Pressure Warning System (TPWS) ...........................259Przeszklony dach panoramiczny ..................120Przyczepa .............................................19 4, 265Prędkość podróżna według Road Sign Assist ..........................................................223
Radio ....................384, 388, 440, 444, 478, 479Radio cyfrowe – DAB (Digital Audio Broadcasting) ...................386, 387, 442, 443Radio Media .........378, 380, 382, 434, 436, 438Radioodtwarzacz ............77, 148-15 0, 152, 15 3, 15 6, 216, 222, 2 41, 243, 245, 247, 250, 253, 260, 473
R
.
Indeks alfabetyczny
