ad blue TOYOTA PROACE VERSO 2019 Manuale de Empleo (in Spanish)

.
.
ProaceVerso_es_Chap00a_sommaire_ed01-2019
Consejos de conducción 192Arranque-Parada del motor, llave simple, llave con mando a distancia 195Arranque-Parada del motor 198 "Smart Entry & Start System" 198Freno de estacionamiento 201Hill start assist control (HAC) 202Caja manual de 5 velocidades 203Caja manual de 6 velocidades 203Indicador de cambio de marcha 204Caja de velocidades automática 205Caja de velocidades pilotada 210Stop & Start 214Pantalla virtual 218Adjustable Speed Limiter (ASL) 220Road Sign Assist 221Limitador de velocidad 225Regulador de velocidad 228Adaptive Cruise Control 232Forward collision warning and Autonomous emergency braking system with Pedestrian Detection 239Lane Departure Alert 245Driver Attention Alert 247Sistema de vigilancia de ángulos muertos 249Ayuda al estacionamiento 252Cámara de marcha atrás, retrovisor interior 254Cámara visión trasera 180º 255Tyre Pressure Warning System (TPWS) 258
Depósito de carburante 261Sistema anticonfusión de carburante diésel 262Cadenas para nieve 264Enganche de un remolque 265Modo economía de energía 266Accesorios 267Barras de techo/Galería de techo 268Cambio de una escobilla del limpiaparabrisas 269C ap ó 271Motor diésel 272Revisión de los niveles 273Controles 276AdBlue® y sistema SCR (diésel) 278
Triángulo de preseñalización (almacenamiento) 282Caja de herramientas 282Kit de reparación provisional de neumáticos 285Cambio de una rueda 291Cambio de una lámpara 298Cambio de un fusible 311Batería de 12 V 316Remolcado 320Inmovilización por falta de carburante (diésel) 322
Dimensiones 323Motorizaciones 324Masas 324Elementos de identificación 327
ConducciónInformación práctica
En caso de avería
Características técnicas
Urgencia o asistencia 328Toyota Pro Touch with navigation system 331To y o t a P r o To u c h 419Toyota Radio Bluetooth 473
Audio y telemática
Índice alfabético
Índice

4
ProaceVerso_es_Chap00b_vue-ensemble_ed01-2019
Exterior
Tapón, depósito carburante 261-262Sistema anticonfusión de carburante 262-263Avería de carburante, cebado diésel 322
Tyre Pressure Warning System (TPWS) 258-260Neumáticos, presión 259 -260, 327Sistema ESC 159 -161ABS, REF 159 -160CDS, ASR 161Toyota Traction Select 161, 162-163Cadenas para nieve 264
Puertas delanteras 65Depósito de AdBlue® 278 -281Caja de herramientas 282-284
Encendido automático de las luces 147Conmutación automática de las luces de carretera 151-152Indicador de dirección 146Reglaje manual de la altura de los faros 153Cambio de una lámpara delantera 298-304Lavafaros 156
Skyview® 120Accesorios 267-268
Apertura del capó 271
Llave 45llave, mando a distancia 45-50Cambio de una la pila, reinicialización 51Smart Entry & Start System 52- 62Cambio de la pila, reinicialización 62Arranque-parada del motor 198-200- Llave, mando a distancia- Smart Entry & Start SystemCierre /apertura desde el interior 64Alarma 83-85
Road Sign Assist 221-224Forward Collision warning 239-242Autonomous emergency braking 242-24 4
Cambio de una escobilla del limpiaparabrisas 269Bar r ido automátic o 15 5 -15 6Desempañado, deshelado delantero 131
Faros antiniebla 145, 299, 304Luces diurnas 147, 300Alumbrado estático de intersección 15 0
Ayuda delantera al estacionamiento 252-253Remolcado 320-321
Vista general

6
ProaceVerso_es_Chap00b_vue-ensemble_ed01-2019
Puesto de conducciónLuces de techo 140Iluminación ambiental, zona de los pies 153- Luz de techo- Techo panorámicoRetrovisor interior 143Cámara de marcha atrás en el retrovisor interior 254ERA-GLONASS emergency call system 158, 328 -329
Toma de accesorios 12 V 113Puerto USB 113Neutralización airbag frontal acompañante 170, 176
Caja manual de 5/6 velocidades 203Indicador de cambio de marcha 204Caja de velocidades automática 20 5 -20 9Caja de velocidades pilotada 210 -213Stop & Start 214-217Hill start assist control 202
Aire acondicionado manual 125-126Aire acondicionado automático bizona 127-130Calefacción - Climatización trasera 136Recirculación de aire 125, 130Desempañado/deshelado delantero 131Desempañado/deshelado luneta trasera 133
Freno de estacionamiento manual 201
Apertura del capó 271
Fusibles en el salpicadero 311-314
Pantalla táctil (Toyota Pro touch with navigation system) 41- 43, 331- 418Pantalla táctil (Toyota Pro To u c h) 41- 4 3 , 419 - 47 2
Toyota Radio Bluetooth 44, 473 - 495
Aireadores 134
Reglaje de la fecha y de la hora 44
Vista general

7
ProaceVerso_es_Chap00b_vue-ensemble_ed01-2019
Bloqueo/desbloqueo del interior 64Puerta(s) lateral(es) corredera(s) eléctrica(s) 68-71Seguro eléctrico para niños 190Señal de emergencia 158Tyre Pressure Warnong System (TPWS) 258-260Neutralización del Stop & Start 216Neutralización del sistema CDS/ASR 161
Reglaje del volante 87Cla xon 159
Pantalla virtual 218-219
Puesto de conducción (continuación)
Mando del limpiaparabrisas 154-156Ordenador de a bordo 38 - 40
Adjustable Speed Limiter (ASL) 220Limitador de velocidad 225 -227Regulador de velocidad 228-231Adaptive cruise control 232-238
Cuadro de a bordo 13 -14Testigos luminosos 15-28Temperatura del agua 29Indicador de mantenimiento 29-31Indicador de nivel de aceite 32Indicadores de autonomía AdBlue® 33-35Cuentakilómetros 36Indicador de cambio de marcha 204Reóstato de iluminación 37Ordenador de a bordo 38 - 40Reglaje de la fecha y de la hora 44Driver Attention Alert 247-248
Elevalunas eléctricos 86Reglaje de los retrovisores eléctricos 141
Toyota Traction select 161, 162-163Fuel burner heater/Remote controlled fuel burner heater 137-139Alarma 83-85Reglaje manual de la altura de los faros 153Lane Departure Alert 245 -246Sistema de vigilancia de ángulos muertos 249-251Conmutación automática de las luces de carretera 151-152
Ajuste fecha/hora (pantalla táctil) 44Ajuste fecha/hora (autorradio) 44Visión trasera 255-257Adjustable Speed Limiter (ASL) 220Road Sign Assist 221-224, 227, 230, 234Forward collision warning 239-242Autonomous emergency braking 242-244Neutralización del Stop & Start 216
Mando de alumbrado 144-147Indicadores de dirección 146
.
Vista general

9
ProaceVerso_es_Chap00b_vue-ensemble_ed01-2019
Mantenimiento-Características
Dimensiones 323Elementos de identificación 327
Inmovilización por falta de carburante (bomba de cebado) 322
Revisión de los niveles 273 -275- aceite- líquido de frenos- líquido de dirección asistida- líquido de refrigeración- líquido lavaparabrisas, lavafaros- aditivo (diésel con filtro de partículas)
Control de los elementos 276-277- batería- filtro de aire/habitáculo- filtro de aceite- filtro de partículas- pastillas/discos de freno
Cambio de una lámpara 298-310- delantera- trasera
Batería de 12 V 316 -320
Apertura del capó 271Compartimento motor 272Motorizaciones diésel 324-326AdBlue® 278 -281
Masas diésel 324-326
Modo de corte de la alimentación, economía de energía 266
Fusibles en el c ompar timento motor 311- 312, 315
.
Vista general

13
ProaceVerso_es_Chap01_instruments-de-bord_ed01-2019
1. Velocímetro analógico (km/h o mph).2. Indicador del nivel de carburante.3. Indicador de temperatura del líquido de refrigeración.4. Consignas del regulador o limitador de velocidad.5. Velocímetro digital (km/h o mph).
A. Puesta a cero del indicador de mantenimiento. Recordatorio de la información momentánea:- de mantenimiento;- de la autonomía de circulación con aditivo anticontaminación (AdBlue®).B. Reóstato de iluminación general.C. Puesta a cero del cuentakilómetros parcial y del recorrido.
6. Indicador de cambio de marcha. Marcha en caja de velocidades automática o pilotada.7. Indicador de mantenimiento y luego cuentakilómetros total (km o millas), cuentakilómetros parcial (km o millas), indicaciones de mensajes, ...8. Cuentarrevoluciones (x 1.000 rpm).
Cuadrantes y pantallasTeclas de mando
Cuadro de a bordo LCD texto
1
Instrumentación de a bordo

14
ProaceVerso_es_Chap01_instruments-de-bord_ed01-2019
Cuadro de a bordo matriz
1. Velocímetro analógico (km/h o mph).2. Indicador del nivel de carburante.3. Indicador de temperatura del líquido de refrigeración.4. Consignas del regulador o limitador de velocidad.5. Indicador de cambio de marcha. Marcha en caja de velocidades automática o pilotada.
A. Puesta a cero del indicador de mantenimiento. Indicación del diario de las alertas. Recordatorio de la información:- de mantenimiento;- de la autonomía de circulación con líquido anticontaminación (AdBlue®).B. Reóstato de iluminación general.C. Puesta a cero del cuentakilómetros parcial.
6. Zona de indicación: mensajes de alerta o de estado de las funciones, ordenador de a bordo, indicador de velocidad digital (km/h o mph), ...7. Indicador de mantenimiento y luego cuentakilómetros total (km o millas). Estas funciones se indican sucesivamente al poner el contacto.8. Cuentakilómetros parcial (km o millas).9. Cuentarrevoluciones (x 1.000 rpm).
Cuadrantes y pantallasTeclas de mando
Instrumentación de a bordo

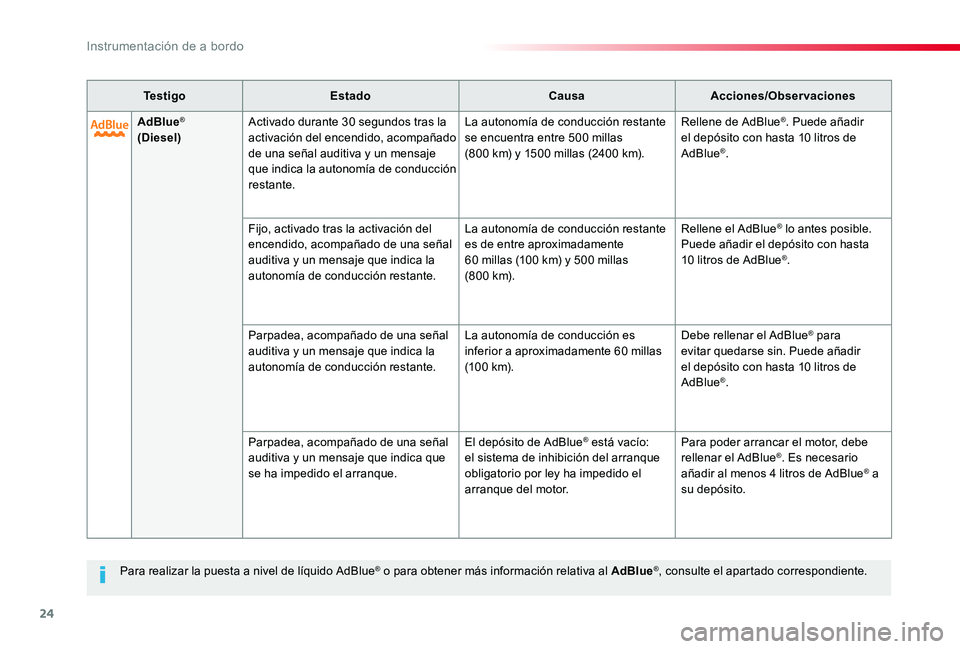

24
ProaceVerso_es_Chap01_instruments-de-bord_ed01-2019
Para realizar la puesta a nivel de líquido AdBlue® o para obtener más información relativa al AdBlue®, consulte el apartado correspondiente.
Te s t i g oEstadoCausaAcciones/Observaciones
AdBlue® (Diesel)Activado durante 30 segundos tras la activación del encendido, acompañado de una señal auditiva y un mensaje que indica la autonomía de conducción restante.
La autonomía de conducción restante se encuentra entre 500 millas (800 km) y 1500 millas (2400 km).
Rellene de AdBlue®. Puede añadir el depósito con hasta 10 litros de AdBlue®.
Fijo, activado tras la activación del encendido, acompañado de una señal auditiva y un mensaje que indica la autonomía de conducción restante.
La autonomía de conducción restante es de entre aproximadamente 60 millas (100 km) y 500 millas (8 0 0 k m).
Rellene el AdBlue® lo antes posible. Puede añadir el depósito con hasta 10 litros de AdBlue®.
Parpadea, acompañado de una señal auditiva y un mensaje que indica la autonomía de conducción restante.
La autonomía de conducción es inferior a aproximadamente 60 millas (10 0 k m).
Debe rellenar el AdBlue® para evitar quedarse sin. Puede añadir el depósito con hasta 10 litros de AdBlue®.
Parpadea, acompañado de una señal auditiva y un mensaje que indica que se ha impedido el arranque.
El depósito de AdBlue® está vacío: el sistema de inhibición del arranque obligatorio por ley ha impedido el arranque del motor.
Para poder arrancar el motor, debe rellenar el AdBlue®. Es necesario añadir al menos 4 litros de AdBlue® a su depósito.
Instrumentación de a bordo

33
ProaceVerso_es_Chap01_instruments-de-bord_ed01-2019
Indicadores de autonomía
del líquido AdBlue®
Cuando se alcanza la reser va del depósito de AdBlue® o si se detecta un fallo de funcionamiento del sistema anticontaminación SCR, un indicador le permite conocer, al poner el contacto, la estimación de kilómetros que quedan por recorrer antes de que el motor de arranque se bloquee.Si se detecta simultáneamente un fallo y nivel bajo de AdBlue®, se indica la autonomía mínima.
En caso de riesgo de ausencia de arranque debida a una falta de AdBlue®
El dispositivo reglamentario de antiarranque del motor se activa automáticamente cuando el depósito de AdBlue® está vacío.
Autonomía superior a 2.400 km
La pulsación de este botón permite visualizar de manera momentánea la autonomía durante la circulación.
F Seleccione a continuación " Diagnóstico ".
Por encima de 5.000 km, el valor no se especifica.
Al poner el contacto, en el cuadro de a bordo no aparecerá ninguna información relativa a la autonomía de manera automática.
La autonomía de circulación se indica de manera momentánea.
Si su vehículo va equipado con ella, podrá acceder a esta información a través de la pantalla táctil.
F Seleccione el menú Conducción.
F Seleccione " OPCIONES ".
Para más información relativa al AdBlue® y al sistema SCR y, en concreto, a la puesta a nivel de AdBlue®, consulte el apartado correspondiente.
Autonomía de conducción restante de entre 1500 y 500 millas (2400 y 800 km)
Cuando encienda el encendido la luz se enciende durante treinta segundos, acompañada de la pantalla con el mensaje ("Top up AdBlue: Starting impossible in x
miles/km") que indica la autonomía restante expresada en millas o kilómetros.
Se ha alcanzado el nivel de reser va; es recomendable que rellene el depósito lo antes posible.Estos mensajes están acompañados de la recomendación de no rellenar el depósito con más de 10 litros de AdBlue.
1
Instrumentación de a bordo

34
ProaceVerso_es_Chap01_instruments-de-bord_ed01-2019
Inmovilización por falta de AdBlue®
Al poner el contacto, este testigo parpadea, acompañado de una señal sonora y de la indicación del mensaje: "Llene con aditivo anticontaminación: Arranque prohibido".El depósito de AdBlue® está vacío: el dispositivo de antiarranque reglamentario impide el rearranque del motor.
Para arrancar el motor, le recomendamos se ponga en contacto con su Distribuidor autorizado o Reparador Autorizado Toyota, u otro debidamente cualificado.En caso de que lo realice usted mismo, es necesario que efectúe un repostaje de al menos 3,8 litros de AdBlue® en el depósito.
Para más información relativa al AdBlue® y al sistema SCR y, en concreto, a la puesta a nivel de AdBlue®, consulte el apartado correspondiente.
Autonomía restante de entre 500 y 60 millas (800 y 100 km)Autonomía restante inferior a 60 millas (10 0 km)
Al encender el encendido, esta luz de advertencia se enciende, acompañada de una señal auditiva (1 bip) y de la visualización de un mensaje ("Top up AdBlue: Starting impossible in x miles/km") que indica la autonomía restante expresada en millas o kilómetros.
Mientras conduce, la señal auditiva y el mensaje de la pantalla se activan cada 60 millas (100 km) hasta que sube el nivel. Es necesario rellenar el depósito lo antes posible y antes de que se vacíe el depósito por completo, de lo contrario, no será posible arrancar el motor de nuevo.
Al encender el encendido, esta luz de advertencia parpadea, acompañada de una señal auditiva (1 bip) y de la visualización de un mensaje ("Top up AdBlue: Starting impossible inx miles/ km") que indica la autonomía expresada en millas o kilómetros.
Mientras conduce, la señal auditiva y el mensaje de la pantalla se activan cada 6 millas (10 km) hasta que se rellena el depósito de AdBlue. Es necesario rellenar el depósito lo antes posible y antes de que se vacíe el depósito por completo, de lo contrario, no será posible arrancar el motor de nuevo.
Instrumentación de a bordo
