instrument panel TOYOTA PROACE VERSO 2020 Bruksanvisningar (in Swedish)

.
.
Proace verso_sv_Chap00a_sommaire_ed01-2019
Översikt
Instrumentpaneler 13Kontrollampor 15Kilometerräknare 36Reostat för instrumentbelysning 37Färddator 38Pekskärm 41Inställning av datum och tid 44
Nyckel 45Nyckel, fjärrkontroll 45Nyckelfritt lås- och "Smart Entry & Start System" 52Låsning / upplåsning inifrån 64Framdörrar 65Manuella skjutdörr(ar) på sidan 66Elstyrd(a) skjutdörr(ar) på sidan 68Kick-activated side doors opening and locking 75Dubbeldörrar bak med fönster 79Baklucka 81Baklucka med bakruta 82Larm 83Elstyrda fönsterhissar 86
Inställning av ratten 87Framsäten 87Soffa fram med 2 platser 93Fast, helt baksäte 95Fast baksäte och baksätesbänk 98Baksäte och baksätesbänk på skenor 101Individuell stol/individuella stolar på skenor 105Inredning i bilen 110Anordningar i närheten av sittplatserna 115Skyview® 120Skjut- och fällbart bord 121Manuell luftkonditionering 125Automatisk luftkonditionering med två zoner 127Borttagning av is och imma fram 131Avimning/Avfrostning av sidospeglar 132Borttagning av is och imma på bakrutan 133Uppvärmning - Luftkonditionering bak 136Fuel burner heater / Remote controlled fuel burner heater 137Taklampor 140
Backspeglar 141Belysningsreglage 144Varselljus 147Automatisk tändning av ljusen 147Automatisk växling helljus/halvljus 151Komfortbelysning 153Manuell inställning av strålkastarhöjd 153Torkarreglage 154Automatiska torkare 155
Varningsblinkers 158ERA-GLONASS emergency call system 15 8Signalhorn 159Antisladdsystem (ESP) 159Toyota Traction Select 162Säkerhetsbälten 164Krockkuddar 168Bilbarnstolar 173Urkoppling av passagerarens krockkudde fram 176ISOFIX-fästen 183Mekaniskt barnlås 190Elektriskt barnlås 190Barnsäkerhetsspärr på bakrutorna 191
EcoDriving
Instrumentpanelen
Öppna och stänga
Ergonomi och komfortBelysning och sikt
Säkerhet
Etiketter 10
Innehåll

7
Proace verso_sv_Chap00b_vue-ensemble_ed01-2019
Låsa/låsa upp bilen inifrån 64Elstyrd(a) skjutdörr(ar) på sidan 68 -71Elmanövrerat barnlås 190Varningsblinkers 158Tyre Pressure Warnong System (TPWS) 258-260Urkoppling av Stop & Start 216Urkoppling av DSC-/ASR-systemet 161
Rattinställning 87Signalhorn 159
Head up - display 218 -219
Förarplats (forts.)
Reglage till vindrutetorkare 154-156Färddator 38 - 40
Adjustable Speed Limiter (ASL) 220Fartbegränsare 225-227Farthållare 228-231Adaptive cruise control 232-238
Instrumentpanel 13-14Kontrollampor 15-28Kylvätsketemperatur 29Serviceindikator 29-31Oljenivåindikator 32Kontrollampor för räckvidd för AdBlue® 33-35Kilometerräknare 36Växlingsindikator 204Belysningsreostat 37Färddator 38 - 40Ställa in datum och tid 44Driver Attention Alert 247-248
Elfönsterhissar 86Reglage för elstyrda sidospeglar 141
Toyota Traction select 161, 162-163Fuel burner heater/Remote controlled fuel burner heater 137-139Larm 83-85Manuell inställning av strålkastarhöjd 153Lane Departure Alert 245 -246Dödavinkeln-varnare 249-251Automatisk växling helljus/halvljus 151-152
Ställa in datum och tid (pekskärm) 44Ställa in datum och tid (bilradio) 44Backningskamera 255-257Adjustable Speed Limiter (ASL) 220Road Sign Assist 221-224, 227, 230, 234Forward collision warning 239-242Autonomous emergency braking 242-244Urkoppling av Stop & Start 216
Belysningsreglage 144-147Blinkersljus 146
.
Översikt

11
Proace verso_sv_Chap00c_eco-conduite_ed01-2019
EcoDriving (miljövänlig körning) består av flera rutiner i vardagen som innebär att bilisten kan optimera bränsleförbrukningen och utsläppen av koldioxid (CO2).
EcoDriving
Optimera användningen av
växellådanStarta mjukt och växla upp direkt om bilen har en manuell växellåda. Lägg i växlarna ganska snabbt under accelerationsfasen.
Om bilen har en automatlåda eller en EGS/ETG -växellåda ska du helst använda det automatiska drivläget, utan att trampa hårt eller plötsligt på gaspedalen.
Växlingsindikatorn uppmanar dig att lägga
i den bäst lämpade växeln: följ rådet så fort indikeringen visas i instrumentpanelen.Om bilen är utrustad med en EGS/ETG -växellåda eller en automatlåda tänds denna indikering enbart i det manuella läget.
Kör mjukt
Respektera säkerhetsavståndet mellan bilarna, använd hellre motorbroms än bromspedalen, trampa gradvis ned gaspedalen. Detta körsätt bidrar till att minska bränsleförbrukningen, reducera koldioxidutsläppen och dämpa trafikbullret.
När trafiken flyter och om du har reglaget "Cruise" på ratten, kan du välja att använda farthållaren från och med 40 km/tim.
Lär dig använda den
elektriska utrustningen
Stäng av defrosterreglagen, om de inte styrs automatiskt.Stäng snarast möjligt av sätesvärmen.
Kör inte med dimstrålkastare eller dimbakljus tända när siktförhållandena är tillfredsställande.
Undvik att låta motorn vara igång, särskilt på vintern, innan du lägger i ettans växel. Bilen värms upp snabbare under färd.
Om du som passagerare undviker att oavbrutet använda mediaspelare (film, musik, videospel etc.) bidrar du till att begränsa elförbrukningen och därmed även bränsleförbrukningen.Koppla ur bärbara apparater innan du lämnar bilen.
Om det är alltför varmt i kupén kan du vädra innan du ger dig av genom att veva ned rutorna eller öppna ventilationsmunstyckena, innan du använder luftkonditioneringen.Över 50 km/tim kan du veva upp rutorna och lämna ventilationsmunstyckena öppna.Tänk på att använda den utrustning som gör det möjligt att sänka temperaturen i kupén (gardin framför taklucka, solskydd etc.).Stäng av luftkonditioneringen, om inte regleringen sker automatiskt, när temperaturen sjunkit till önskad komforttemperatur.
.
EcoDriving

13
Proace verso_sv_Chap01_instruments-de-bord_ed01-2019
1. Analog hastighetsmätare (km/tim eller m p h).2. Bränslemätare.3. Visar kylarvätskans temperatur.4. Programmerade värden för farthållaren eller fartbegränsaren.5. Digital hastighetsmätare (km/tim eller m p h).
A. Nollställning av serviceindikatorn. Visar aktuell information:- om underhåll,- om räckvidd för avgasreningsvätskan (AdBlue®).B. Reostat för allmän belysning.C. Nollställning av trippmätare och vägmätare
6. Växlingsindikator. Växel för automatlåda eller elstyrd växellåda.7. Serviceindikator, kilometerräknare (km eller miles), trippmätare (km eller miles), meddelanden, ...8. Varvräknare (x 1000 varv/min eller rpm).
Mätartavlor och displayerManöverknappar
Instrumentpanel med LCD-skärm och text
1
Instrumentpanelen

14
Proace verso_sv_Chap01_instruments-de-bord_ed01-2019
Instrumentpanel med matrisvisning
1. Analog hastighetsmätare (km/tim eller m p h).2. Bränslemätare.3. Visar kylarvätskans temperatur.4. Programmerade värden för farthållaren eller fartbegränsaren.5. Växlingsindikator. Växel för automatlåda eller elstyrd växellåda.
A. Nollställning av serviceindikatorn. Lista över varningsmeddelanden. Visar information:- om underhåll,- om räckvidd för avgasreningsvätskan (AdBlue®).B. Reostat för allmän belysning.C. Nollställning av trippmätaren.
6. Display: varningsmeddelanden och de olika funktionernas status, färddator, digital hastighetsmätare (km/h eller mph), ...7. Serviceindikator, därefter vägmätare (km eller miles). Dessa funktioner visas i tur och ordning när tändningen slås på.8. Trippmätare (km eller miles).9. Varvräknare (x 1000 varv/min eller rpm).
Mätartavlor och displayerManöverknappar
Instrumentpanelen

15
Proace verso_sv_Chap01_instruments-de-bord_ed01-2019

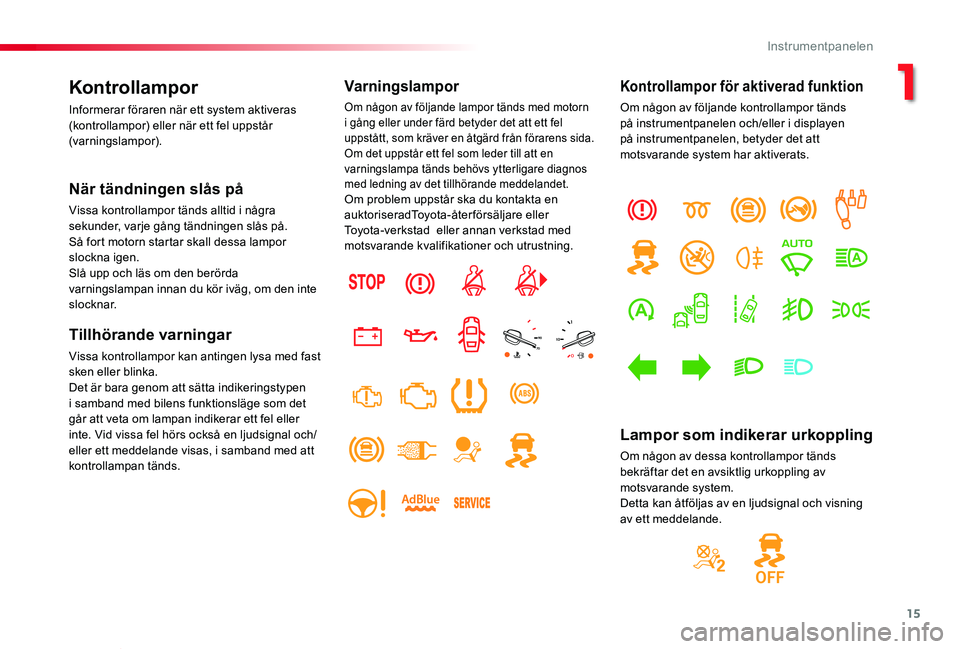

Kontrollampor
Informerar föraren när ett system aktiveras (kontrollampor) eller när ett fel uppstår (varningslampor).
När tändningen slås på
Vissa kontrollampor tänds alltid i några sekunder, varje gång tändningen slås på.Så fort motorn startar skall dessa lampor slockna igen.Slå upp och läs om den berörda varningslampan innan du kör iväg, om den inte slocknar.
Tillhörande varningar
Vissa kontrollampor kan antingen lysa med fast sken eller blinka.Det är bara genom att sätta indikeringstypen i samband med bilens funktionsläge som det går att veta om lampan indikerar ett fel eller inte. Vid vissa fel hörs också en ljudsignal och/eller ett meddelande visas, i samband med att kontrollampan tänds.
Varningslampor
Om någon av följande lampor tänds med motorn i gång eller under färd betyder det att ett fel uppstått, som kräver en åtgärd från förarens sida.Om det uppstår ett fel som leder till att en varningslampa tänds behövs ytterligare diagnos med ledning av det tillhörande meddelandet.Om problem uppstår ska du kontakta en auktoriseradToyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Kontrollampor för aktiverad funktion
Om någon av följande kontrollampor tänds på instrumentpanelen och/eller i displayen på instrumentpanelen, betyder det att motsvarande system har aktiverats.
Lampor som indikerar urkoppling
Om någon av dessa kontrollampor tänds bekräftar det en avsiktlig urkoppling av motsvarande system.Detta kan åtföljas av en ljudsignal och visning av ett meddelande.
1
Instrumentpanelen

16
Proace verso_sv_Chap01_instruments-de-bord_ed01-2019

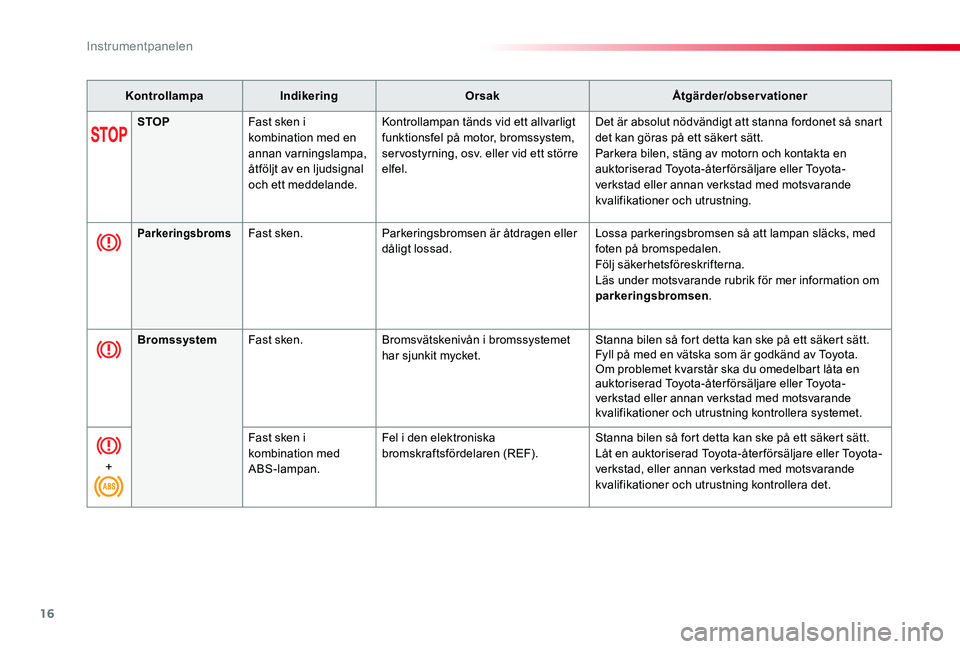

KontrollampaIndikeringOrsakÅtgärder/observationer
STOPFast sken i kombination med en annan varningslampa, åtföljt av en ljudsignal och ett meddelande.
Kontrollampan tänds vid ett allvarligt funktionsfel på motor, bromssystem, ser vostyrning, osv. eller vid ett större elfel.
Det är absolut nödvändigt att stanna fordonet så snart det kan göras på ett säkert sätt.Parkera bilen, stäng av motorn och kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
ParkeringsbromsFast sken.Parkeringsbromsen är åtdragen eller
dåligt lossad.
Lossa parkeringsbromsen så att lampan släcks, med
foten på bromspedalen.Följ säkerhetsföreskrifterna.Läs under motsvarande rubrik för mer information om parkeringsbromsen.
BromssystemFast sken.Bromsvätskenivån i bromssystemet har sjunkit mycket.Stanna bilen så fort detta kan ske på ett säkert sätt.Fyll på med en vätska som är godkänd av Toyota.Om problemet kvarstår ska du omedelbart låta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera systemet.
+
Fast sken i kombination med ABS-lampan.
Fel i den elektroniska bromskraftsfördelaren (REF).Stanna bilen så fort detta kan ske på ett säkert sätt.Låt en auktoriserad Toyota-åter försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera det.
Instrumentpanelen

17
Proace verso_sv_Chap01_instruments-de-bord_ed01-2019
KontrollampaIndikeringOrsakÅtgärder/observationer
BältespåminnareFast eller blinkande sken, åtföljt av en ljudsignal.
Ett bilbälte är inte fastspänt.Dra fram bältet och skjut in låstungan i bälteslåset.
* Beroende på försäljningsland.
Batteriladdning*Fast sken.Fel i laddningskretsen (smutsiga eller
lösa kabelskor, dåligt spänd eller trasig generatorrem etc.).
Kontrollampan ska slockna när motorn startar.Om den inte slocknar ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
MotoroljetryckFast sken.Fel i motorns smörjsystem.Stanna bilen så fort det kan ske på ett säkert sätt.Parkera bilen, stäng av motorn och kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Kylvätskans maximala temperatur
Fast sken med nålen i det röda fältet.Temperaturen i kylsystemet är för hög.Stanna bilen så fort du kan på ett säkert sätt.Vänta tills motorn svalnat och fyll vid behov på kylarvätska.
Om problemet kvarstår ska du omedelbart kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
1
Instrumentpanelen

18
Proace verso_sv_Chap01_instruments-de-bord_ed01-2019

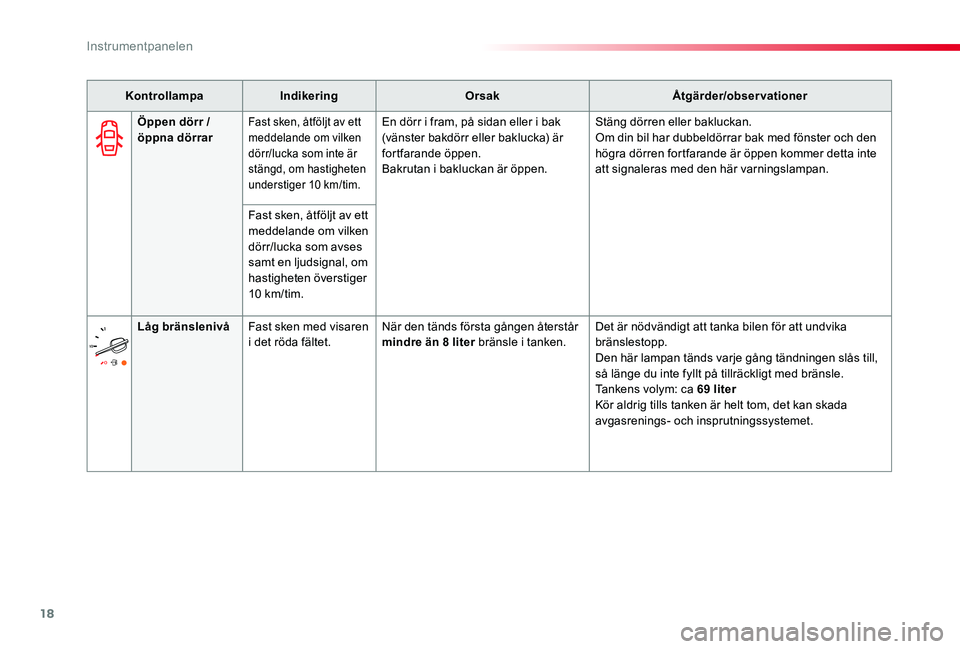

KontrollampaIndikeringOrsakÅtgärder/observationer
Öppen dörr / öppna dörrarFast sken, åtföljt av ett meddelande om vilken dörr/lucka som inte är stängd, om hastigheten understiger 10 km/tim.
En dörr i fram, på sidan eller i bak (vänster bakdörr eller baklucka) är fortfarande öppen.Bakrutan i bakluckan är öppen.
Stäng dörren eller bakluckan.Om din bil har dubbeldörrar bak med fönster och den högra dörren fortfarande är öppen kommer detta inte att signaleras med den här varningslampan.
Fast sken, åtföljt av ett meddelande om vilken
dörr/lucka som avses samt en ljudsignal, om hastigheten överstiger 10 km/tim.
Låg bränslenivåFast sken med visaren i det röda fältet.När den tänds första gången återstår mindre än 8 liter bränsle i tanken.Det är nödvändigt att tanka bilen för att undvika bränslestopp.Den här lampan tänds varje gång tändningen slås till, så länge du inte fyllt på tillräckligt med bränsle.Tankens volym: ca 69 literKör aldrig tills tanken är helt tom, det kan skada avgasrenings- och insprutningssystemet.
Instrumentpanelen

19
Proace verso_sv_Chap01_instruments-de-bord_ed01-2019

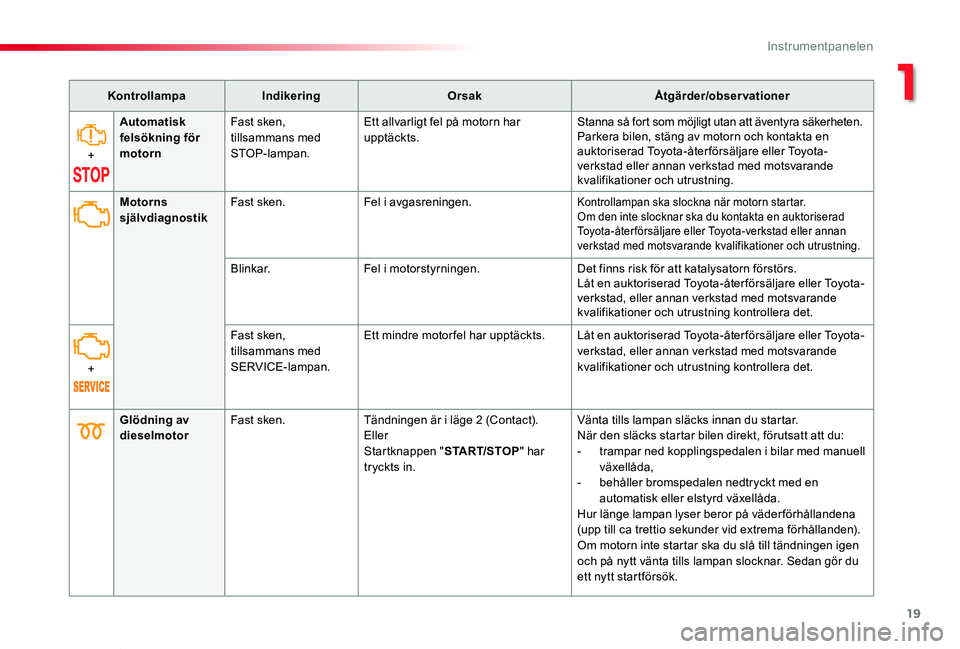

KontrollampaIndikeringOrsakÅtgärder/observationer
+
Automatisk felsökning för motorn
Fast sken, tillsammans med STOP-lampan.
Ett allvarligt fel på motorn har upptäckts.Stanna så fort som möjligt utan att äventyra säkerheten.Parkera bilen, stäng av motorn och kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Glödning av dieselmotorFast sken.Tändningen är i läge 2 (Contact).EllerStartknappen "START/STOP" har tryckts in.
Vänta tills lampan släcks innan du startar.När den släcks startar bilen direkt, förutsatt att du:- trampar ned kopplingspedalen i bilar med manuell växellåda,- behåller bromspedalen nedtryckt med en automatisk eller elstyrd växellåda.Hur länge lampan lyser beror på väderförhållandena (upp till ca trettio sekunder vid extrema förhållanden).
Om motorn inte startar ska du slå till tändningen igen och på nytt vänta tills lampan slocknar. Sedan gör du ett nytt startförsök.
Motorns självdiagnostikFast sken.Fel i avgasreningen.Kontrollampan ska slockna när motorn startar.Om den inte slocknar ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Blinkar.Fel i motorstyrningen.Det finns risk för att katalysatorn förstörs.Låt en auktoriserad Toyota-åter försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera det.
+
Fast sken, tillsammans med SERVICE-lampan.
Ett mindre motor fel har upptäckts.Låt en auktoriserad Toyota-åter försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera det.
1
