3

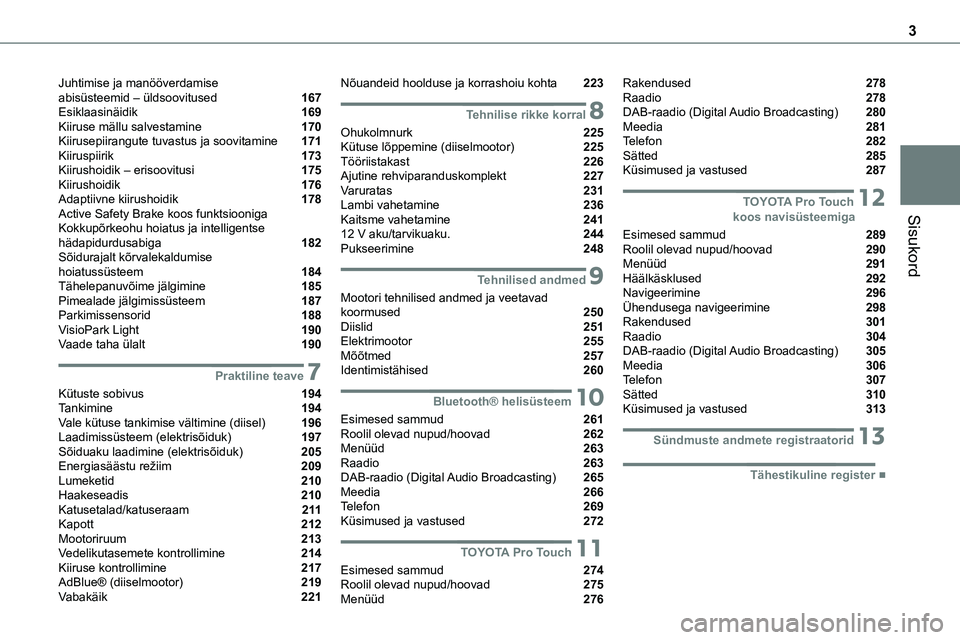

Sisukord
Juhtimise ja manööverdamise abisüsteemid – üldsoovitused 167Esiklaasinäidik 169Kiiruse mällu salvestamine 170Kiirusepiirangute tuvastus ja soovitamine 171Kiiruspiirik 173Kiirushoidik – erisoovitusi 175Kiirushoidik 176Adaptiivne kiirushoidik 178Active Safety Brake koos funktsiooniga Kokkupõrkeohu hoiatus ja intelligentse hädapidurdusabiga 182Sõidurajalt kõrvalekaldumise hoiatussüsteem 184Tähelepanuvõime jälgimine 185Pimealade jälgimissüsteem 187Parkimissensorid 188VisioPark Light 190Vaade taha ülalt 190
7Praktiline teave
Kütuste sobivus 194Tankimine 194Vale kütuse tankimise vältimine (diisel) 196Laadimissüsteem (elektrisõiduk) 197Sõiduaku laadimine (elektrisõiduk) 205Energiasäästu režiim 209Lumeketid 210Haakeseadis 210Katusetalad/katuseraam 2 11Kapott 212Mootoriruum 213Vedelikutasemete kontrollimine 214Kiiruse kontrollimine 217AdBlue® (diiselmootor) 219Vabakäik 221
Nõuandeid hoolduse ja korrashoiu kohta 223
8Tehnilise rikke korral
Ohukolmnurk 225Kütuse lõppemine (diiselmootor) 225Tööriistakast 226Ajutine rehviparanduskomplekt 227Varuratas 231Lambi vahetamine 236Kaitsme vahetamine 24112 V aku/tarvikuaku. 244Pukseerimine 248
9Tehnilised andmed
Mootori tehnilised andmed ja veetavad koormused 250Diislid 251Elektrimootor 255Mõõtmed 257Identimistähised 260
10Bluetooth® helisüsteem
Esimesed sammud 261Roolil olevad nupud/hoovad 262Menüüd 263Raadio 263DAB-raadio (Digital Audio Broadcasting) 265Meedia 266Telefon 269Küsimused ja vastused 272
11TOYOTA Pro Touch
Esimesed sammud 274Roolil olevad nupud/hoovad 275Menüüd 276
Rakendused 278Raadio 278DAB-raadio (Digital Audio Broadcasting) 280Meedia 281Telefon 282Sätted 285Küsimused ja vastused 287
12 TOYOTA Pro Touch koos navisüsteemiga
Esimesed sammud 289Roolil olevad nupud/hoovad 290Menüüd 291Häälkäsklused 292Navigeerimine 296Ühendusega navigeerimine 298Rakendused 301Raadio 304DAB-raadio (Digital Audio Broadcasting) 305Meedia 306Telefon 307Sätted 310Küsimused ja vastused 313
13Sündmuste andmete registraatorid
 ■Tähestikuline register

4

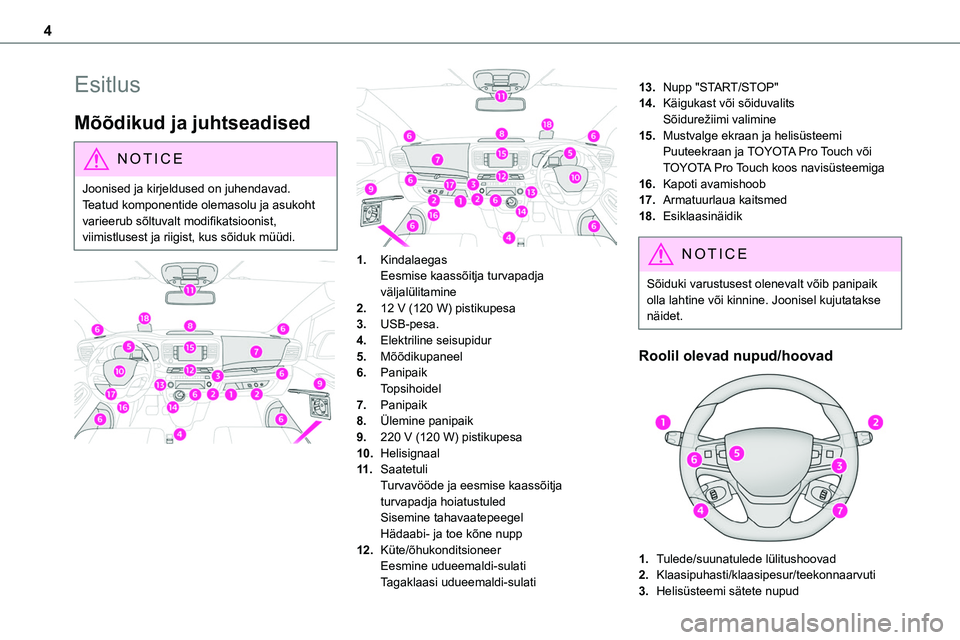

Esitlus
Mõõdikud ja juhtseadised
NOTIC E
Joonised ja kirjeldused on juhendavad. Teatud komponentide olemasolu ja asukoht varieerub sõltuvalt modifikatsioonist, viimistlusest ja riigist, kus sõiduk müüdi.



1.KindalaegasEesmise kaassõitja turvapadja väljalülitamine
2.12 V (120 W) pistikupesa
3.USB-pesa.
4.Elektriline seisupidur
5.Mõõdikupaneel
6.PanipaikTopsihoidel
7.Panipaik
8.Ülemine panipaik
9.220 V (120 W) pistikupesa
10.Helisignaal
11 .SaatetuliTurvavööde ja eesmise kaassõitja turvapadja hoiatustuledSisemine tahavaatepeegelHädaabi- ja toe kõne nupp
12.Küte/õhukonditsioneerEesmine udueemaldi-sulatiTagaklaasi udueemaldi-sulati
13.Nupp "START/STOP"
14.Käigukast või sõiduvalitsSõidurežiimi valimine
15.Mustvalge ekraan ja helisüsteemiPuuteekraan ja TOYOTA Pro Touch või TOYOTA Pro Touch koos navisüsteemiga
16.Kapoti avamishoob
17.Armatuurlaua kaitsmed
18.Esiklaasinäidik
NOTIC E
Sõiduki varustusest olenevalt võib panipaik olla lahtine või kinnine. Joonisel kujutatakse näidet.
Roolil olevad nupud/hoovad

1.Tulede/suunatulede lülitushoovad
2.Klaasipuhasti/klaasipesur/teekonnaarvuti
3.Helisüsteemi sätete nupud

26

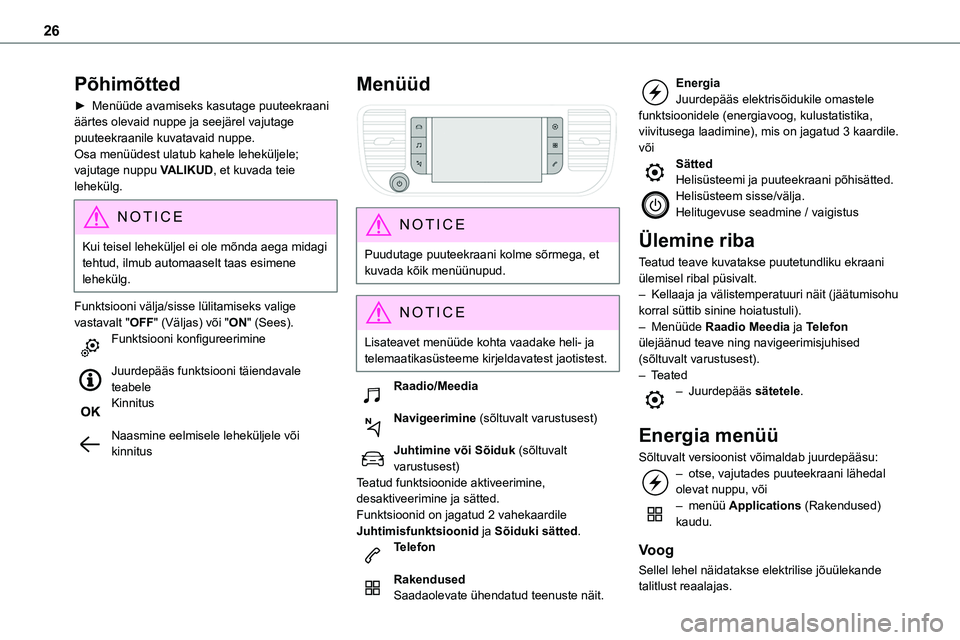

Põhimõtted
► Menüüde avamiseks kasutage puuteekraani äärtes olevaid nuppe ja seejärel vajutage puuteekraanile kuvatavaid nuppe.Osa menüüdest ulatub kahele leheküljele; vajutage nuppu VALIKUD, et kuvada teie lehekülg.
NOTIC E
Kui teisel leheküljel ei ole mõnda aega midagi tehtud, ilmub automaaselt taas esimene lehekülg.
Funktsiooni välja/sisse lülitamiseks valige vastavalt "OFF" (Väljas) või "ON" (Sees).Funktsiooni konfigureerimine
Juurdepääs funktsiooni täiendavale teabeleKinnitus
Naasmine eelmisele leheküljele või kinnitus
Menüüd

NOTIC E
Puudutage puuteekraani kolme sõrmega, et kuvada kõik menüünupud.
NOTIC E
Lisateavet menüüde kohta vaadake heli- ja telemaatikasüsteeme kirjeldavatest jaotistest.
Raadio/Meedia
Navigeerimine (sõltuvalt varustusest)
Juhtimine või Sõiduk (sõltuvalt varustusest)Teatud funktsioonide aktiveerimine, desaktiveerimine ja sätted.Funktsioonid on jagatud 2 vahekaardile Juhtimisfunktsioonid ja Sõiduki sätted.Telefon
Rakendused
Saadaolevate ühendatud teenuste näit.
EnergiaJuurdepääs elektrisõidukile omastele funktsioonidele (energiavoog, kulustatistika, viivitusega laadimine), mis on jagatud 3 kaardile.võiSättedHelisüsteemi ja puuteekraani põhisätted.Helisüsteem sisse/välja.Helitugevuse seadmine / vaigistus
Ülemine riba
Teatud teave kuvatakse puutetundliku ekraani ülemisel ribal püsivalt.– Kellaaja ja välistemperatuuri näit (jäätumisohu korral süttib sinine hoiatustuli).– Menüüde Raadio Meedia ja Telefon ülejäänud teave ning navigeerimisjuhised (sõltuvalt varustusest).– Teated– Juurdepääs sätetele.
Energia menüü
Sõltuvalt versioonist võimaldab juurdepääsu:– otse, vajutades puuteekraani lähedal olevat nuppu, või– menüü Applications (Rakendused) kaudu.
Voog
Sellel lehel näidatakse elektrilise jõuülekande talitlust reaalajas.

28
NOTIC E
Mobiilivõrgu levialaMitmete kaugjuhitavate funktsioonide kasutamiseks peab sõiduk asuma mobiilivõrgu leivalas.Leviala puudumisel (näiteks maa-aluses parklas) ei tarvitse sõidukiga suhtlemine õnnestuda. Sel juhul kuvatakse rakenduses
teade, et sõidukiga ei õnnestu ühendust luua.
Kuupäeva ja kellaaja
seadmine
Ilma Bluetooth®
helisüteemita


Seadke kuupäev ja kellaaeg mõõdikupaneeli ekraanilt.► Hoidke seda nuppu all.
► Vajutage ühte neist nuppudest, et sätet muuta.► Kinnitamiseks vajutage lühidalt seda nuppu.► Sätte muutmiseks vajutage ühte neist
nuppudest ja kinnitage muutus veel kord.
Bluetooth® helisüsteemi
korral
► Vajutage nuppu MENU, et avada peamenüü.► Vajutage nuppu "7" või "8", et valida menüü "Personalisation-configuration" (Isikuärastamine), ja kinnitage valik, vajutades OK.► Vajutage nuppu "5" või "6", et valida menüü "Display configuration" (Kuva konfigureerimine), ja kinnitage valik, vajutades OK.► Vajutage nuppe "5" või "6" ja "7" või "8", et muuta kuupäeva ja kellaaega, ning kinnitage nupuga OK.
Süsteemiga TOYOTA Pro
Touch
► Valige puuteekraani ülaribalt menüü Sätted.► Valige "Configuration" (Hääletus).► Valige "Kuupäev ja kellaaeg".
► Valige "Kuupäev" või "Kellaaeg".
► Valige ekraanivormingud.► Muutke numbriklahvide abil kuupäeva ja/või kellaaega► Kinnitamiseks vajutage "OK".
Süsteemiga TOYOTA Pro
Touch koos navisüsteemiga
Kuupäeva ja kellaaja seadmine on võimalik ainult siis, kui "GPS synchronisation" (GPS-iga sünkroonimine) on välja lülitatud.► Valige puuteekraani ribalt menüü Sätted.► Vajutage nuppu "VALIKUD", et avada teine kuva.► Valige "Kuupäeva ja kellaaja seadmine".► Valige kaart "Kuupäev" või "Kellaaeg".► Seadke numbriklahvide abil kuupäeva ja/või kellaaega► Kinnitamiseks vajutage "OK".
Täiendavad sätted
Saate valida järgmist.– Ajavööndi muutmine.

93
Kasutuslihtsus ja mugavus
3

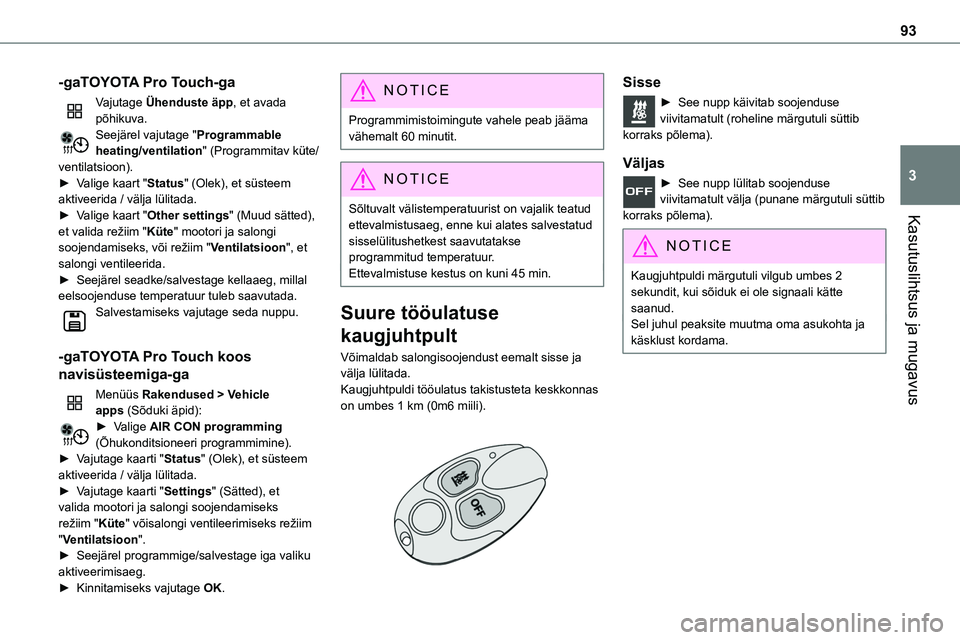

-gaTOYOTA Pro Touch-ga
Vajutage Ühenduste äpp, et avada põhikuva.Seejärel vajutage "Programmable heating/ventilation" (Programmitav küte/ventilatsioon).► Valige kaart "Status" (Olek), et süsteem aktiveerida / välja lülitada.► Valige kaart "Other settings" (Muud sätted),
et valida režiim "Küte" mootori ja salongi soojendamiseks, või režiim "Ventilatsioon", et salongi ventileerida.► Seejärel seadke/salvestage kellaaeg, millal eelsoojenduse temperatuur tuleb saavutada.Salvestamiseks vajutage seda nuppu.
-gaTOYOTA Pro Touch koos
navisüsteemiga-ga
Menüüs Rakendused > Vehicle apps (Sõduki äpid):► Valige AIR CON programming (Õhukonditsioneeri programmimine).► Vajutage kaarti "Status" (Olek), et süsteem aktiveerida / välja lülitada.► Vajutage kaarti "Settings" (Sätted), et valida mootori ja salongi soojendamiseks režiim "Küte" võisalongi ventileerimiseks režiim "Ventilatsioon".► Seejärel programmige/salvestage iga valiku aktiveerimisaeg.► Kinnitamiseks vajutage OK.
NOTIC E
Programmimistoimingute vahele peab jääma vähemalt 60 minutit.
NOTIC E
Sõltuvalt välistemperatuurist on vajalik teatud
ettevalmistusaeg, enne kui alates salvestatud sisselülitushetkest saavutatakse programmitud temperatuur.Ettevalmistuse kestus on kuni 45 min.
Suure tööulatuse
kaugjuhtpult
Võimaldab salongisoojendust eemalt sisse ja välja lülitada.Kaugjuhtpuldi tööulatus takistusteta keskkonnas on umbes 1 km (0m6 miili).

Sisse
► See nupp käivitab soojenduse viivitamatult (roheline märgutuli süttib korraks põlema).
Väljas
► See nupp lülitab soojenduse viivitamatult välja (punane märgutuli süttib korraks põlema).
NOTIC E
Kaugjuhtpuldi märgutuli vilgub umbes 2 sekundit, kui sõiduk ei ole signaali kätte saanud.Sel juhul peaksite muutma oma asukohta ja käsklust kordama.

95
Kasutuslihtsus ja mugavus
3

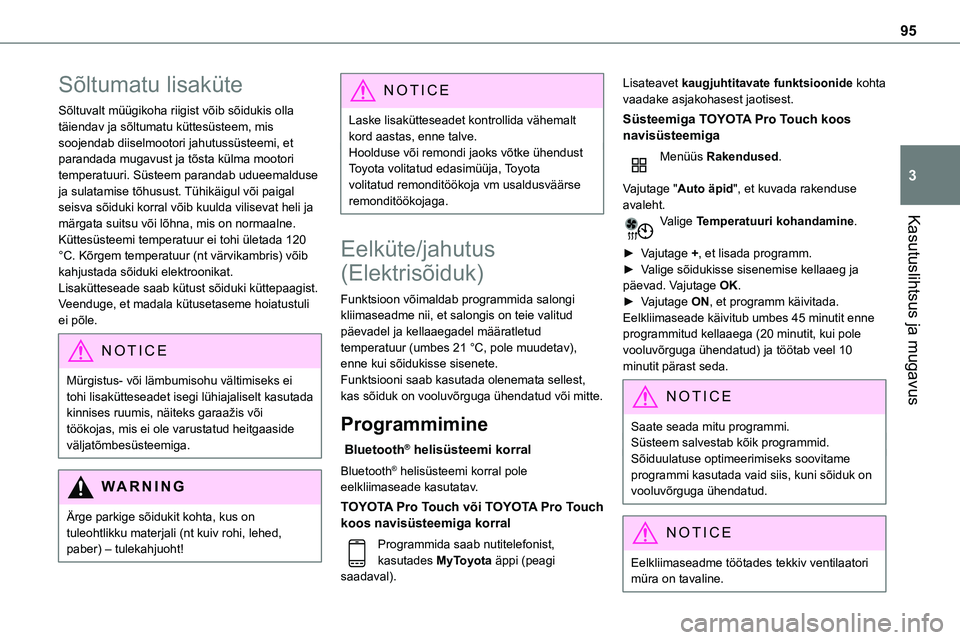

Sõltumatu lisaküte
Sõltuvalt müügikoha riigist võib sõidukis olla täiendav ja sõltumatu küttesüsteem, mis soojendab diiselmootori jahutussüsteemi, et parandada mugavust ja tõsta külma mootori temperatuuri. Süsteem parandab udueemalduse ja sulatamise tõhusust. Tühikäigul või paigal seisva sõiduki korral võib kuulda vilisevat heli ja
märgata suitsu või lõhna, mis on normaalne.Küttesüsteemi temperatuur ei tohi ületada 120 °C. Kõrgem temperatuur (nt värvikambris) võib kahjustada sõiduki elektroonikat.Lisakütteseade saab kütust sõiduki küttepaagist. Veenduge, et madala kütusetaseme hoiatustuli ei põle.
NOTIC E
Mürgistus- või lämbumisohu vältimiseks ei tohi lisakütteseadet isegi lühiajaliselt kasutada kinnises ruumis, näiteks garaažis või töökojas, mis ei ole varustatud heitgaaside väljatõmbesüsteemiga.
WARNI NG
Ärge parkige sõidukit kohta, kus on tuleohtlikku materjali (nt kuiv rohi, lehed, paber) – tulekahjuoht!
NOTIC E
Laske lisakütteseadet kontrollida vähemalt kord aastas, enne talve.Hoolduse või remondi jaoks võtke ühendust Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökojaga.
Eelküte/jahutus
(Elektrisõiduk)
Funktsioon võimaldab programmida salongi kliimaseadme nii, et salongis on teie valitud päevadel ja kellaaegadel määratletud temperatuur (umbes 21 °C, pole muudetav), enne kui sõidukisse sisenete.Funktsiooni saab kasutada olenemata sellest, kas sõiduk on vooluvõrguga ühendatud või mitte.
Programmimine
Bluetooth® helisüsteemi korral
Bluetooth® helisüsteemi korral pole eelkliimaseade kasutatav.
TOYOTA Pro Touch või TOYOTA Pro Touch koos navisüsteemiga korral
Programmida saab nutitelefonist, kasutades MyToyota äppi (peagi saadaval).
Lisateavet kaugjuhtitavate funktsioonide kohta vaadake asjakohasest jaotisest.
Süsteemiga TOYOTA Pro Touch koos navisüsteemiga
Menüüs Rakendused.
Vajutage "Auto äpid", et kuvada rakenduse avaleht.Valige Temperatuuri kohandamine.
► Vajutage +, et lisada programm.► Valige sõidukisse sisenemise kellaaeg ja päevad. Vajutage OK.► Vajutage ON, et programm käivitada.Eelkliimaseade käivitub umbes 45 minutit enne programmitud kellaaega (20 minutit, kui pole vooluvõrguga ühendatud) ja töötab veel 10 minutit pärast seda.
NOTIC E
Saate seada mitu programmi.Süsteem salvestab kõik programmid.Sõiduulatuse optimeerimiseks soovitame programmi kasutada vaid siis, kuni sõiduk on vooluvõrguga ühendatud.
NOTIC E
Eelkliimaseadme töötades tekkiv ventilaatori müra on tavaline.

163
Sõitmine
6

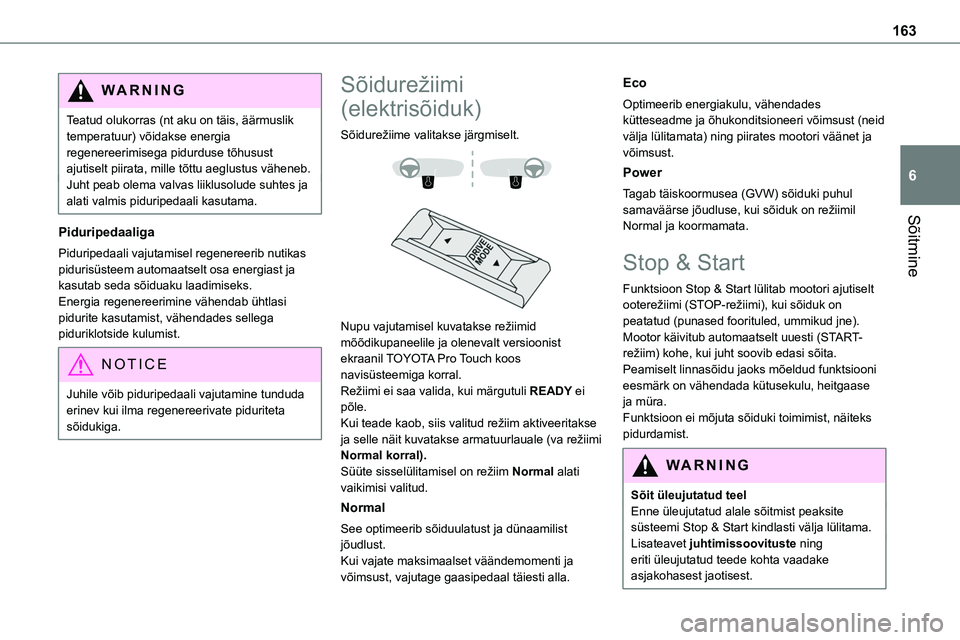

WARNI NG
Teatud olukorras (nt aku on täis, äärmuslik temperatuur) võidakse energia regenereerimisega pidurduse tõhusust ajutiselt piirata, mille tõttu aeglustus väheneb.Juht peab olema valvas liiklusolude suhtes ja alati valmis piduripedaali kasutama.
Piduripedaaliga
Piduripedaali vajutamisel regenereerib nutikas pidurisüsteem automaatselt osa energiast ja kasutab seda sõiduaku laadimiseks.Energia regenereerimine vähendab ühtlasi pidurite kasutamist, vähendades sellega piduriklotside kulumist.
NOTIC E
Juhile võib piduripedaali vajutamine tunduda erinev kui ilma regenereerivate piduriteta sõidukiga.
Sõidurežiimi
(elektrisõiduk)
Sõidurežiime valitakse järgmiselt.


Nupu vajutamisel kuvatakse režiimid mõõdikupaneelile ja olenevalt versioonist ekraanil TOYOTA Pro Touch koos navisüsteemiga korral.Režiimi ei saa valida, kui märgutuli READY ei põle.Kui teade kaob, siis valitud režiim aktiveeritakse ja selle näit kuvatakse armatuurlauale (va režiimi Normal korral).Süüte sisselülitamisel on režiim Normal alati vaikimisi valitud.
Normal
See optimeerib sõiduulatust ja dünaamilist jõudlust.Kui vajate maksimaalset väändemomenti ja võimsust, vajutage gaasipedaal täiesti alla.
Eco
Optimeerib energiakulu, vähendades kütteseadme ja õhukonditsioneeri võimsust (neid välja lülitamata) ning piirates mootori väänet ja võimsust.
Power
Tagab täiskoormusea (GVW) sõiduki puhul samaväärse jõudluse, kui sõiduk on režiimil
Normal ja koormamata.
Stop & Start
Funktsioon Stop & Start lülitab mootori ajutiselt ooterežiimi (STOP-režiimi), kui sõiduk on peatatud (punased foorituled, ummikud jne). Mootor käivitub automaatselt uuesti (START-režiim) kohe, kui juht soovib edasi sõita.Peamiselt linnasõidu jaoks mõeldud funktsiooni eesmärk on vähendada kütusekulu, heitgaase ja müra.Funktsioon ei mõjuta sõiduki toimimist, näiteks pidurdamist.
WARNI NG
Sõit üleujutatud teelEnne üleujutatud alale sõitmist peaksite süsteemi Stop & Start kindlasti välja lülitama.Lisateavet juhtimissoovituste ning eriti üleujutatud teede kohta vaadake asjakohasest jaotisest.

169
Sõitmine
6

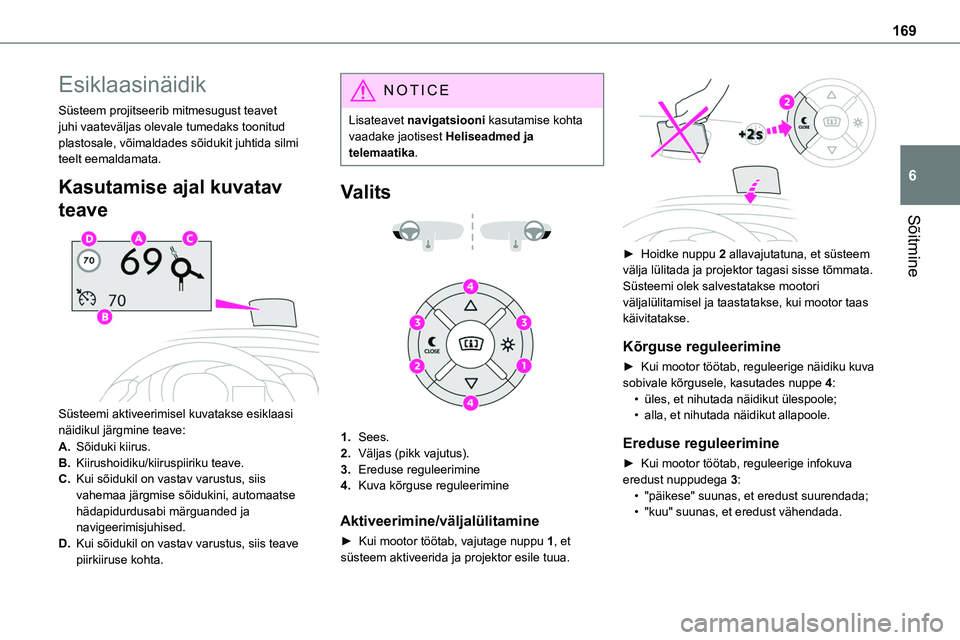

Esiklaasinäidik
Süsteem projitseerib mitmesugust teavet juhi vaateväljas olevale tumedaks toonitud plastosale, võimaldades sõidukit juhtida silmi teelt eemaldamata.
Kasutamise ajal kuvatav
teave

Süsteemi aktiveerimisel kuvatakse esiklaasi näidikul järgmine teave:
A.Sõiduki kiirus.
B.Kiirushoidiku/kiiruspiiriku teave.
C.Kui sõidukil on vastav varustus, siis vahemaa järgmise sõidukini, automaatse hädapidurdusabi märguanded ja navigeerimisjuhised.
D.Kui sõidukil on vastav varustus, siis teave piirkiiruse kohta.
NOTIC E
Lisateavet navigatsiooni kasutamise kohta vaadake jaotisest Heliseadmed ja telemaatika.
Valits


1.Sees.
2.Väljas (pikk vajutus).
3.Ereduse reguleerimine
4.Kuva kõrguse reguleerimine
Aktiveerimine/väljalülitamine
► Kui mootor töötab, vajutage nuppu 1, et süsteem aktiveerida ja projektor esile tuua.

► Hoidke nuppu 2 allavajutatuna, et süsteem välja lülitada ja projektor tagasi sisse tõmmata.Süsteemi olek salvestatakse mootori väljalülitamisel ja taastatakse, kui mootor taas käivitatakse.
Kõrguse reguleerimine
► Kui mootor töötab, reguleerige näidiku kuva sobivale kõrgusele, kasutades nuppe 4:• üles, et nihutada näidikut ülespoole;• alla, et nihutada näidikut allapoole.
Ereduse reguleerimine
► Kui mootor töötab, reguleerige infokuva eredust nuppudega 3:• "päikese" suunas, et eredust suurendada;• "kuu" suunas, et eredust vähendada.

171
Sõitmine
6

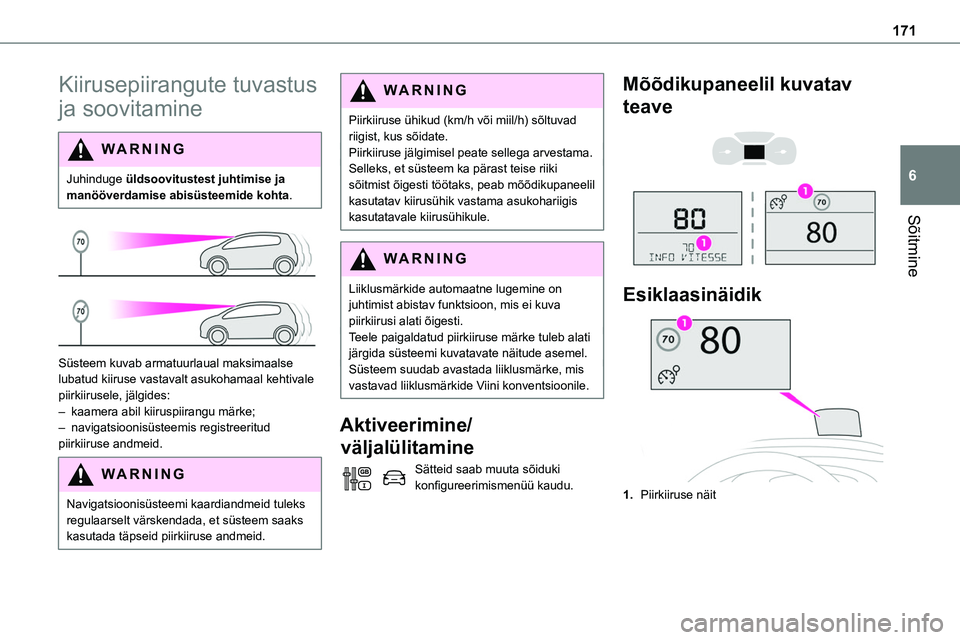

Kiirusepiirangute tuvastus
ja soovitamine
WARNI NG
Juhinduge üldsoovitustest juhtimise ja manööverdamise abisüsteemide kohta.


Süsteem kuvab armatuurlaual maksimaalse lubatud kiiruse vastavalt asukohamaal kehtivale piirkiirusele, jälgides:– kaamera abil kiiruspiirangu märke;– navigatsioonisüsteemis registreeritud piirkiiruse andmeid.
WARNI NG
Navigatsioonisüsteemi kaardiandmeid tuleks regulaarselt värskendada, et süsteem saaks kasutada täpseid piirkiiruse andmeid.
WARNI NG
Piirkiiruse ühikud (km/h või miil/h) sõltuvad riigist, kus sõidate.Piirkiiruse jälgimisel peate sellega arvestama.Selleks, et süsteem ka pärast teise riiki sõitmist õigesti töötaks, peab mõõdikupaneelil kasutatav kiirusühik vastama asukohariigis kasutatavale kiirusühikule.
WARNI NG
Liiklusmärkide automaatne lugemine on juhtimist abistav funktsioon, mis ei kuva piirkiirusi alati õigesti.Teele paigaldatud piirkiiruse märke tuleb alati järgida süsteemi kuvatavate näitude asemel. Süsteem suudab avastada liiklusmärke, mis vastavad liiklusmärkide Viini konventsioonile.
Aktiveerimine/
väljalülitamine
Sätteid saab muuta sõiduki konfigureerimismenüü kaudu.
Mõõdikupaneelil kuvatav
teave


Esiklaasinäidik
1.Piirkiiruse näit

207
Praktiline teave
7

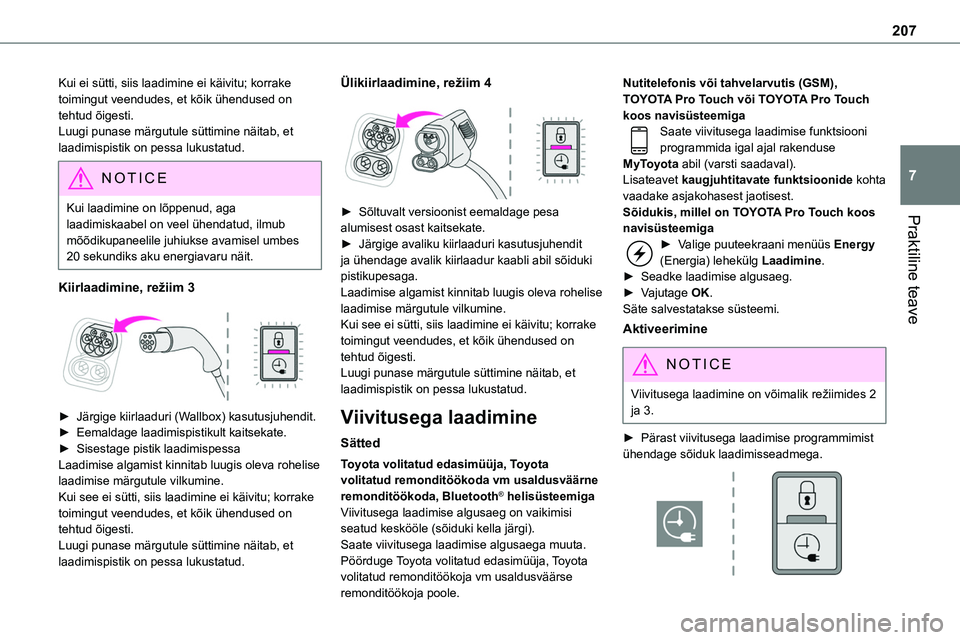

Kui ei sütti, siis laadimine ei käivitu; korrake toimingut veendudes, et kõik ühendused on tehtud õigesti.Luugi punase märgutule süttimine näitab, et laadimispistik on pessa lukustatud.
NOTIC E
Kui laadimine on lõppenud, aga laadimiskaabel on veel ühendatud, ilmub mõõdikupaneelile juhiukse avamisel umbes 20 sekundiks aku energiavaru näit.
Kiirlaadimine, režiim 3

► Järgige kiirlaaduri (Wallbox) kasutusjuhendit.► Eemaldage laadimispistikult kaitsekate.► Sisestage pistik laadimispessaLaadimise algamist kinnitab luugis oleva rohelise laadimise märgutule vilkumine.Kui see ei sütti, siis laadimine ei käivitu; korrake toimingut veendudes, et kõik ühendused on tehtud õigesti.Luugi punase märgutule süttimine näitab, et laadimispistik on pessa lukustatud.
Ülikiirlaadimine, režiim 4

► Sõltuvalt versioonist eemaldage pesa alumisest osast kaitsekate.► Järgige avaliku kiirlaaduri kasutusjuhendit ja ühendage avalik kiirlaadur kaabli abil sõiduki pistikupesaga.Laadimise algamist kinnitab luugis oleva rohelise laadimise märgutule vilkumine.Kui see ei sütti, siis laadimine ei käivitu; korrake toimingut veendudes, et kõik ühendused on tehtud õigesti.Luugi punase märgutule süttimine näitab, et laadimispistik on pessa lukustatud.
Viivitusega laadimine
Sätted
Toyota volitatud edasimüüja, Toyota volitatud remonditöökoda vm usaldusväärne remonditöökoda, Bluetooth® helisüsteemigaViivitusega laadimise algusaeg on vaikimisi seatud keskööle (sõiduki kella järgi).Saate viivitusega laadimise algusaega muuta.Pöörduge Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökoja poole.
Nutitelefonis või tahvelarvutis (GSM), TOYOTA Pro Touch või TOYOTA Pro Touch koos navisüsteemigaSaate viivitusega laadimise funktsiooni programmida igal ajal rakenduse MyToyota abil (varsti saadaval).Lisateavet kaugjuhtitavate funktsioonide kohta vaadake asjakohasest jaotisest.Sõidukis, millel on TOYOTA Pro Touch koos
navisüsteemiga► Valige puuteekraani menüüs Energy (Energia) lehekülg Laadimine.► Seadke laadimise algusaeg.► Vajutage OK.Säte salvestatakse süsteemi.
Aktiveerimine
NOTIC E
Viivitusega laadimine on võimalik režiimides 2 ja 3.
► Pärast viivitusega laadimise programmimist ühendage sõiduk laadimisseadmega.
