Page 3 of 360
3
Obsah
Detekce podhuštění 172Asistenti pro jízdu a manévrování – Obecná doporučení 174Průhledový displej 176Zapamatování rychlostí 177Rozpoznání rychlostního limitu a doporučení 178Omezovač rychlosti 180Tempomat – konkrétní doporučení 183Tempomat 183Adaptivní tempomat 186Active Safety Brake se systémem Výstraha před rizikem srážky a inteligentním asistentem nouzového brzdění 189Systém varování před vyjetím z jízdního pruhu 192Detekce rozptýlení 193Systém monitorování mrtvého úhlu 195Parkovací senzory 196VisioPark Light 198Horní zadní vidění 198
7Praktické informace
Kompatibilita paliva 202Tankování 202Předcházení nedostatku paliva (nafty) 204Systém nabíjení (elektrický pohon) 205Nabíjení trakční baterie (elektrický pohon) 213Režim úspory energie 217Sněhové řetězy 217Tažné zařízení 218Střešní tyče / Střešní nosič 219Kapota 220Motorový prostor 221Kontrola hladiny 222Kontroly rychlosti 225AdBlue® (naftové motory) 227
Jízda na neutrál 230Rady k péči a údržbě 231
8V případě poruchy
Výstražný trojúhelník 234Když dojde palivo (nafta) 234Sada nářadí 235Sada pro dočasnou opravu defektu 236Rezervní kolo 240Výměna žárovky 245Výměna pojistky 25112V baterie / baterie příslušenství 254Tažení 258
9Technické údaje
Technické údaje motoru a hmotnost brzděného přívěsu 260Naftové motory 261Elektrický motor 265Rozměry 267Identifikační značky 270
10Bluetooth® audio systém
První kroky 271Ovládací prvky na volantu 272Nabídky 273Rádio 273Rádio DAB (Digital Audio Broadcasting) 275Média 276Telefon 279Časté dotazy 282
11TOYOTA Pro Touch
První kroky 284Ovládací prvky na volantu 285
Nabídky 286Použití 288Rádio 288Rádio DAB (Digital Audio Broadcasting) 290Média 291Telefon 292Nastavení 295Časté dotazy 297
12 TOYOTA Pro Touch s navigačním systémem
První kroky 299Ovládací prvky na volantu 300Nabídky 301Hlasové příkazy 302Navigace 306Připojená navigace 309Použití 3 11Rádio 314Rádio DAB (Digital Audio Broadcasting) 316Média 316Telefon 318Nastavení 321Časté dotazy 323
13Záznamníky dat událostí
■Abecední pořadí
Page 5 of 360
5
Přehled
2.Ovládací páčka stěrače / ostřikovače / cestovního počítače
3.Ovládací prvky nastavení audio systému
4.Ovládací prvky tempomatu / omezovače rychlosti /Adaptivní tempomat
5.Kolečko pro výběr režimu zobrazení na přístrojové desce
6.Ovládání hlasové syntézyNastavení hlasitosti
7.Ovládací prvky nastavení audio systému
Středový ovládací panel
1.Zamknutí/odemknutí zevnitř
2.Levé elektrické posuvné boční dveře
3.Elektrický dětský zámek
4.Pravé elektrické posuvné boční dveře
5.Výběr kabiny / nákladního prostoru
6.Výstražná světla
7.Systém DSC/ASR
8.Detekce podhuštění pneumatik
9.Stop & Start (nafta)
Boční ovládací panel
1.Toyota Traction Select
2.Průhledový displej
3.Parkovací senzory
4.Další systém topení/větrání (nafta)
5.Alarm
6.Nastavení výšky paprsku světlometů
7.Systém varování před vyjetím z jízdního pruhu
8.Systém monitorování mrtvého úhlu
9.Automatická tlumená světla
Elektrický motor
1.Nabíjecí konektory
2.Trakční baterie
3.Baterie příslušenství
4.Palubní nabíječka
5.Elektrický motor
6.Nabíjecí kabel
Nabíjecí konektory 1 umožňují 3 typy nabíjení:– Domácí nabíjení v režimu 2 pomocí domácí zásuvky a příslušného nabíjecího kabelu 6– Zrychlené nabíjení v režimu 3 pomocí jednotky
pro zrychlené nabíjení (Wallbox)– Superrychlé nabíjení v režimu 4 pomocí rychlé veřejné nabíječky400V trakční baterie 2 využívá lithium-iontovou technologii. Ukládá a dodává energii nutnou pro činnost elektrického motoru, klimatizace a vytápění. Úroveň jejího nabití značí ukazatel
Page 11 of 360
11
Přístroje
1
1.Nastavení tempomatu nebo omezovače rychlostiZobrazení značek rychlostních limitů
2.Ukazatel řazení (nafta)Řazení s automatickou převodovkou (nafta) nebo pozicí volicí páky (elektrický)
3.Digitální tachometr (mph nebo km/h) s LCD přístrojovou deskou a LCD textovou přístrojovou deskou (nafta)Oblast displeje s maticovou přístrojovou deskou: upozornění nebo zprávy o stavu funkce, cestovní počítač, digitální tachometr (mph nebo km/h), stav toku napájení/nabití vozidla (elektrický pohon) atd.
4.Servisní ukazatel, pak záznamník celkové vzdálenosti (míle nebo km)Záznamník ujeté vzdálenosti (míle nebo km) (nafta)Zbývající dojezd / Vybraný jízdní režim (elektrický pohon)Oblast displeje s LCD textovou přístrojovou deskou: upozornění nebo zprávy o stavu funkce, cestovní počítač atd.
5.Ukazatel teploty chladicí kapaliny motoru
6.Ukazatel hladiny motorového oleje
7.Palivoměr
Ovládací tlačítka
S LCD displejem
S LCD textovým displejem
S maticovým displejem
S maticovým displejem (elektrický pohon)
A.Resetování servisního ukazateleDočasné připomenutí servisu
Připomenutí dojezdové vzdálenosti se systémem AdBlue®
V závislosti na verzi: přechod zpět o úroveň nahoru nebo zrušení aktuální operace
B.Stmívač obecného osvětleníV závislosti na verzi: procházení nabídky nebo seznamu nebo změna hodnoty
C.Resetování záznamníku ujeté vzdálenostiV závislosti na verzi: přechod do nabídky konfigurace (dlouhé stisknutí) a potvrzení volby (krátké stisknutí)
D.Připomenutí servisu nebo dojezdové vzdálenosti pomocí systému SCR a AdBlue®
Resetování vybrané funkce (ukazatel servisu nebo záznamník ujeté vzdálenosti)V závislosti na verzi: přechod do nabídky konfigurace (dlouhé stisknutí) a potvrzení volby (krátké stisknutí)
S dotykovou obrazovkou je také možné nastavit stmívač osvětlení.
Otáčkoměr
Otáčkoměr (× 1000 ot./min).
Ukazatel výkonu (elektrický
pohon)
Ukazatel výkonu CHARGE, ECO, POWER nebo NEUTRÁLNÍ.

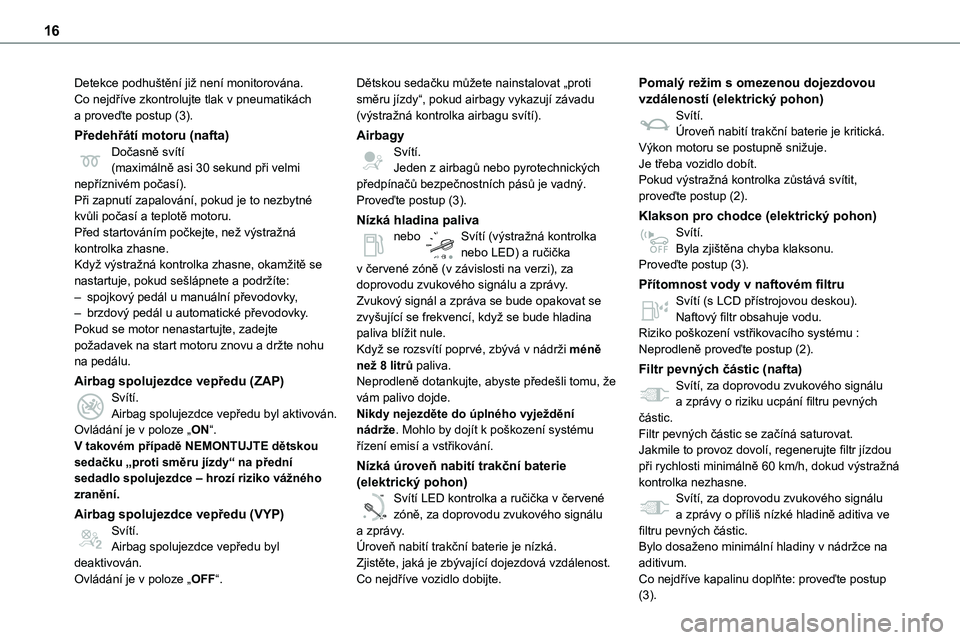

Page 16 of 360
16
Detekce podhuštění již není monitorována.Co nejdříve zkontrolujte tlak v pneumatikách a proveďte postup (3).
Předehřátí motoru (nafta)Dočasně svítí(maximálně asi 30 sekund při velmi nepříznivém počasí).Při zapnutí zapalování, pokud je to nezbytné kvůli počasí a teplotě motoru.
Před startováním počkejte, než výstražná kontrolka zhasne.Když výstražná kontrolka zhasne, okamžitě se nastartuje, pokud sešlápnete a podržíte:– spojkový pedál u manuální převodovky,– brzdový pedál u automatické převodovky.Pokud se motor nenastartujte, zadejte požadavek na start motoru znovu a držte nohu na pedálu.
Airbag spolujezdce vepředu (ZAP)Svítí.Airbag spolujezdce vepředu byl aktivován.Ovládání je v poloze „ON“.V takovém případě NEMONTUJTE dětskou sedačku „proti směru jízdy“ na přední sedadlo spolujezdce – hrozí riziko vážného zranění.
Airbag spolujezdce vepředu (VYP)Svítí.Airbag spolujezdce vepředu byl deaktivován.Ovládání je v poloze „OFF“.
Dětskou sedačku můžete nainstalovat „proti směru jízdy“, pokud airbagy vykazují závadu (výstražná kontrolka airbagu svítí).
AirbagySvítí.Jeden z airbagů nebo pyrotechnických předpínačů bezpečnostních pásů je vadný.Proveďte postup (3).
Nízká hladina paliva
nebo Svítí (výstražná kontrolka nebo LED) a ručička v červené zóně (v závislosti na verzi), za doprovodu zvukového signálu a zprávy.Zvukový signál a zpráva se bude opakovat se zvyšující se frekvencí, když se bude hladina paliva blížit nule.Když se rozsvítí poprvé, zbývá v nádrži méně než 8 litrů paliva.Neprodleně dotankujte, abyste předešli tomu, že vám palivo dojde.Nikdy nejezděte do úplného vyježdění nádrže. Mohlo by dojít k poškození systému řízení emisí a vstřikování.
Nízká úroveň nabití trakční baterie (elektrický pohon)
0 %
100
Svítí LED kontrolka a ručička v červené zóně, za doprovodu zvukového signálu a zprávy.Úroveň nabití trakční baterie je nízká.Zjistěte, jaká je zbývající dojezdová vzdálenost.Co nejdříve vozidlo dobijte.
Pomalý režim s omezenou dojezdovou vzdáleností (elektrický pohon)Svítí.Úroveň nabití trakční baterie je kritická.Výkon motoru se postupně snižuje.Je třeba vozidlo dobít.Pokud výstražná kontrolka zůstává svítit, proveďte postup (2).
Klakson pro chodce (elektrický pohon)
Svítí.Byla zjištěna chyba klaksonu.Proveďte postup (3).
Přítomnost vody v naftovém filtruSvítí (s LCD přístrojovou deskou).Naftový filtr obsahuje vodu.Riziko poškození vstřikovacího systému : Neprodleně proveďte postup (2).
Filtr pevných částic (nafta)Svítí, za doprovodu zvukového signálu a zprávy o riziku ucpání filtru pevných částic.Filtr pevných částic se začíná saturovat.Jakmile to provoz dovolí, regenerujte filtr jízdou při rychlosti minimálně 60 km/h, dokud výstražná kontrolka nezhasne.Svítí, za doprovodu zvukového signálu a zprávy o příliš nízké hladině aditiva ve filtru pevných částic.Bylo dosaženo minimální hladiny v nádržce na aditivum.Co nejdříve kapalinu doplňte: proveďte postup (3).

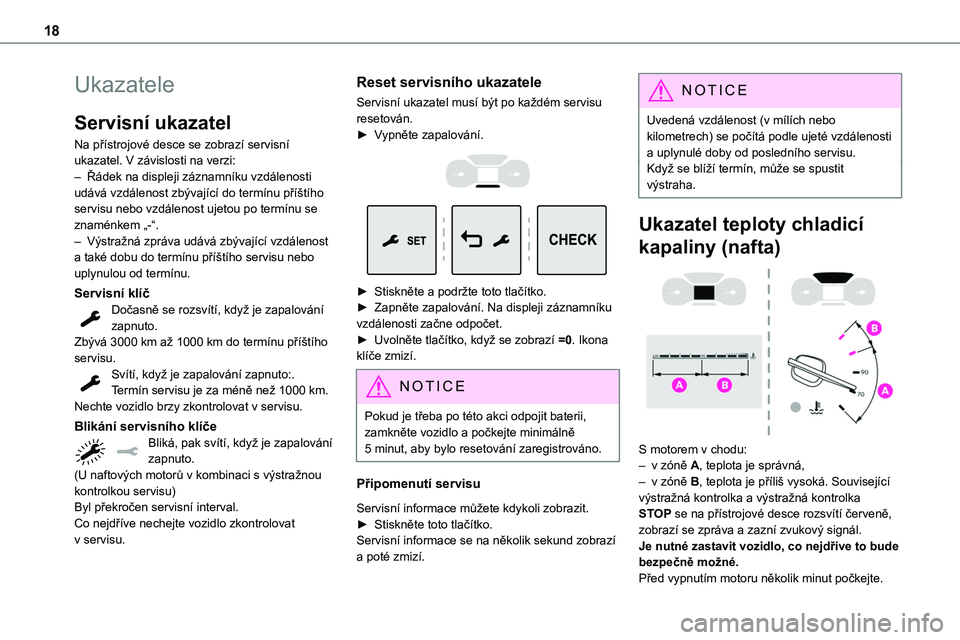

Page 18 of 360
18
Ukazatele
Servisní ukazatel
Na přístrojové desce se zobrazí servisní ukazatel. V závislosti na verzi:– Řádek na displeji záznamníku vzdálenosti udává vzdálenost zbývající do termínu příštího servisu nebo vzdálenost ujetou po termínu se
znaménkem „-“.– Výstražná zpráva udává zbývající vzdálenost a také dobu do termínu příštího servisu nebo uplynulou od termínu.
Servisní klíčDočasně se rozsvítí, když je zapalování zapnuto.Zbývá 3000 km až 1000 km do termínu příštího servisu.Svítí, když je zapalování zapnuto:.Termín servisu je za méně než 1000 km.Nechte vozidlo brzy zkontrolovat v servisu.
Blikání servisního klíčeBliká, pak svítí, když je zapalování zapnuto.(U naftových motorů v kombinaci s výstražnou kontrolkou servisu)Byl překročen servisní interval.Co nejdříve nechejte vozidlo zkontrolovat v servisu.
Reset servisního ukazatele
Servisní ukazatel musí být po každém servisu resetován.► Vypněte zapalování.
► Stiskněte a podržte toto tlačítko.► Zapněte zapalování. Na displeji záznamníku vzdálenosti začne odpočet.► Uvolněte tlačítko, když se zobrazí =0. Ikona klíče zmizí.
NOTIC E
Pokud je třeba po této akci odpojit baterii, zamkněte vozidlo a počkejte minimálně 5 minut, aby bylo resetování zaregistrováno.
Připomenutí servisu
Servisní informace můžete kdykoli zobrazit.► Stiskněte toto tlačítko.
Servisní informace se na několik sekund zobrazí a poté zmizí.
NOTIC E
Uvedená vzdálenost (v mílích nebo kilometrech) se počítá podle ujeté vzdálenosti a uplynulé doby od posledního servisu.Když se blíží termín, může se spustit výstraha.
Ukazatel teploty chladicí
kapaliny (nafta)
S motorem v chodu:– v zóně A, teplota je správná,– v zóně B, teplota je příliš vysoká. Související výstražná kontrolka a výstražná kontrolka STOP se na přístrojové desce rozsvítí červeně, zobrazí se zpráva a zazní zvukový signál.Je nutné zastavit vozidlo, co nejdříve to bude bezpečně možné.Před vypnutím motoru několik minut počkejte.
Page 23 of 360
23
Přístroje
1
NOTIC E
Chcete-li prostor pro cestující rychle vytopit nebo ochladit, můžete dočasně vybrat maximální nastavení topení nebo chlazení.Když je topení nastaveno na maximum, ručička ukazatele spotřeby pro tepelný komfort je v zóně MAX. Když je klimatizace na maximum, zůstane v zóně ECO.
Nadměrné používání vybavení pro tepelný komfort, zejména při nízké rychlosti, může výrazně snížit dojezdovou vzdálenost vozidla.Po dosažení požadované úrovně komfortu nezapomeňte nastavení vybavení optimalizovat a v případě potřeby je po nastartování vozidla upravit.Po delší době bez použití topení můžete během prvních několika minut používání zaznamenat mírný zápach.
Záznamníky vzdálenosti
Celková a aktuální ujetá vzdálenost se zobrazí na 30 sekund, když je zapalování vypnuto, když se otevřou dveře řidiče a když je vozidlo zamknuto nebo odemknuto.
Záznamník celkové vzdálenosti
Tento záznamník měří celkovou vzdálenost ujetou vozidlem od původní registrace.
Záznamník ujeté vzdálenosti (nafta)
Tento záznamník měří vzdálenost ujetou od posledního resetu řidičem.Resetování záznamníku ujeté vzdálenosti
► Při zapnutém zapalování stiskněte tlačítko, dokud se neobjeví nuly.
Stmívač osvětlení
Tento systém umožňuje nastavení jasu přístrojů a ovládacích prvků podle okolního osvětlení.
Se zapnutými světly stisknutím tlačítka A zvýšíte jas osvětlení, nebo stisknutím tlačítka B jas snížíte.Jakmile dosáhnete požadovaného jasu, uvolněte tlačítko.

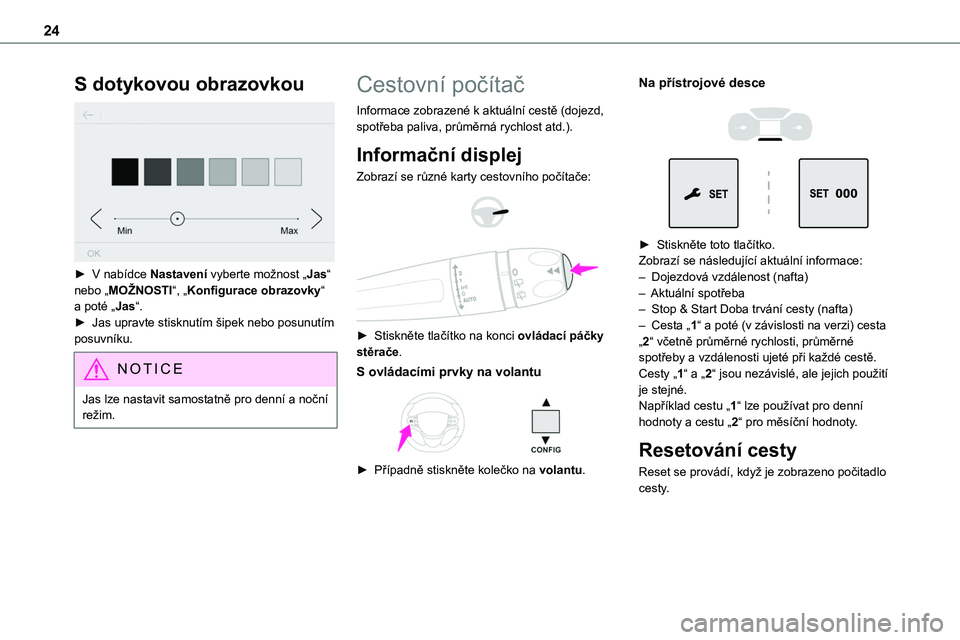

Page 24 of 360
24
S dotykovou obrazovkou
► V nabídce Nastavení vyberte možnost „Jas“ nebo „MOŽNOSTI“, „Konfigurace obrazovky“ a poté „Jas“.► Jas upravte stisknutím šipek nebo posunutím posuvníku.
NOTIC E
Jas lze nastavit samostatně pro denní a noční režim.
Cestovní počítač
Informace zobrazené k aktuální cestě (dojezd, spotřeba paliva, průměrná rychlost atd.).
Informační displej
Zobrazí se různé karty cestovního počítače:
► Stiskněte tlačítko na konci ovládací páčky stěrače.
S ovládacími prvky na volantu
► Případně stiskněte kolečko na volantu.
Na přístrojové desce
► Stiskněte toto tlačítko.Zobrazí se následující aktuální informace:– Dojezdová vzdálenost (nafta)– Aktuální spotřeba– Stop & Start Doba trvání cesty (nafta)– Cesta „1“ a poté (v závislosti na verzi) cesta „2“ včetně průměrné rychlosti, průměrné spotřeby a vzdálenosti ujeté při každé cestě.Cesty „1“ a „2“ jsou nezávislé, ale jejich použití je stejné.Například cestu „1“ lze používat pro denní hodnoty a cestu „2“ pro měsíční hodnoty.
Resetování cesty
Reset se provádí, když je zobrazeno počitadlo cesty.

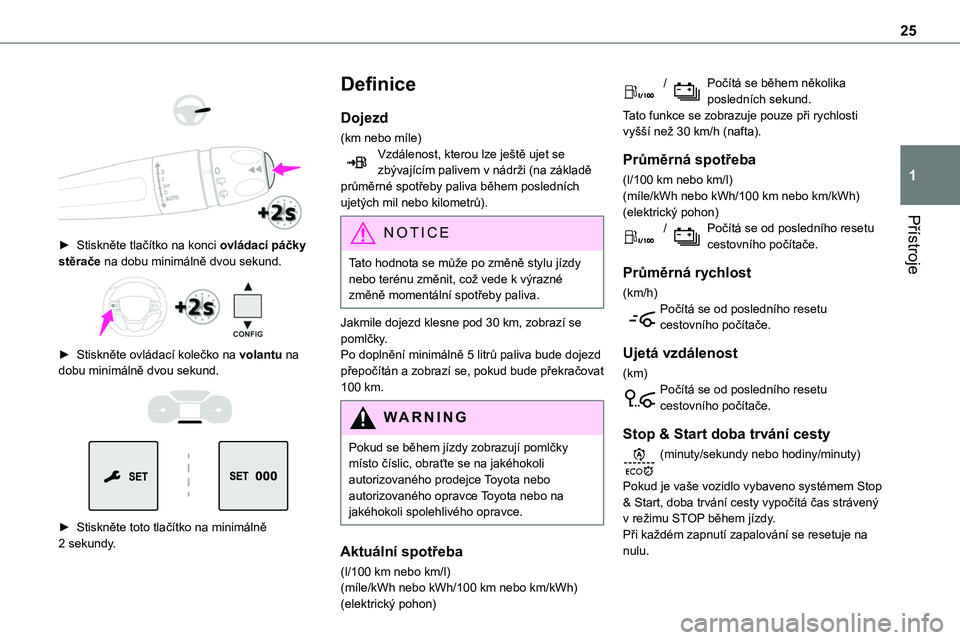

Page 25 of 360
25
Přístroje
1
► Stiskněte tlačítko na konci ovládací páčky stěrače na dobu minimálně dvou sekund.
► Stiskněte ovládací kolečko na volantu na dobu minimálně dvou sekund.
► Stiskněte toto tlačítko na minimálně 2 sekundy.
Definice
Dojezd
(km nebo míle)Vzdálenost, kterou lze ještě ujet se zbývajícím palivem v nádrži (na základě průměrné spotřeby paliva během posledních ujetých mil nebo kilometrů).
NOTIC E
Tato hodnota se může po změně stylu jízdy nebo terénu změnit, což vede k výrazné změně momentální spotřeby paliva.
Jakmile dojezd klesne pod 30 km, zobrazí se pomlčky.Po doplnění minimálně 5 litrů paliva bude dojezd přepočítán a zobrazí se, pokud bude překračovat 100 km.
WARNI NG
Pokud se během jízdy zobrazují pomlčky místo číslic, obraťte se na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo na jakéhokoli spolehlivého opravce.
Aktuální spotřeba
(l/100 km nebo km/l)
(míle/kWh nebo kWh/100 km nebo km/kWh) (elektrický pohon)
/ Počítá se během několika posledních sekund.Tato funkce se zobrazuje pouze při rychlosti vyšší než 30 km/h (nafta).
Průměrná spotřeba
(l/100 km nebo km/l)(míle/kWh nebo kWh/100 km nebo km/kWh) (elektrický pohon)
/ Počítá se od posledního resetu cestovního počítače.
Průměrná rychlost
(km/h)Počítá se od posledního resetu cestovního počítače.
Ujetá vzdálenost
(km)Počítá se od posledního resetu cestovního počítače.
Stop & Start doba trvání cesty
(minuty/sekundy nebo hodiny/minuty)
Pokud je vaše vozidlo vybaveno systémem Stop & Start, doba trvání cesty vypočítá čas strávený v režimu STOP během jízdy.Při každém zapnutí zapalování se resetuje na nulu.

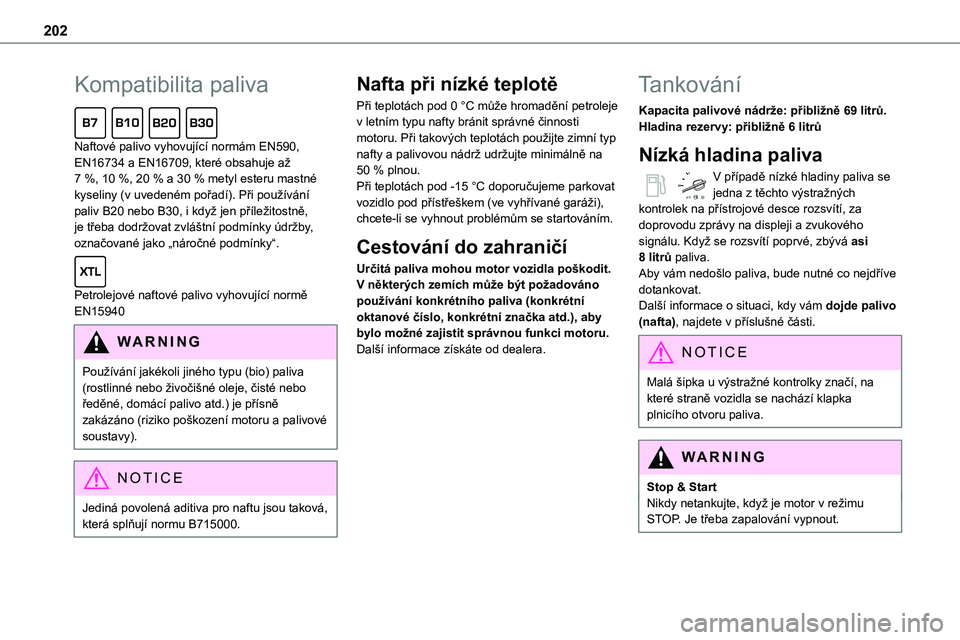

Page 202 of 360
202
Kompatibilita paliva
Naftové palivo vyhovující normám EN590, EN16734 a EN16709, které obsahuje až 7 %, 10 %, 20 % a 30 % metyl esteru mastné kyseliny (v uvedeném pořadí). Při používání paliv B20 nebo B30, i když jen příležitostně,
je třeba dodržovat zvláštní podmínky údržby, označované jako „náročné podmínky“.
Petrolejové naftové palivo vyhovující normě EN15940
WARNI NG
Používání jakékoli jiného typu (bio) paliva (rostlinné nebo živočišné oleje, čisté nebo ředěné, domácí palivo atd.) je přísně zakázáno (riziko poškození motoru a palivové soustavy).
NOTIC E
Jediná povolená aditiva pro naftu jsou taková, která splňují normu B715000.
Nafta při nízké teplotě
Při teplotách pod 0 °C může hromadění petroleje v letním typu nafty bránit správné činnosti motoru. Při takových teplotách použijte zimní typ nafty a palivovou nádrž udržujte minimálně na 50 % plnou.Při teplotách pod -15 °C doporučujeme parkovat vozidlo pod přístřeškem (ve vyhřívané garáži), chcete-li se vyhnout problémům se startováním.
Cestování do zahraničí
Určitá paliva mohou motor vozidla poškodit.V některých zemích může být požadováno používání konkrétního paliva (konkrétní oktanové číslo, konkrétní značka atd.), aby bylo možné zajistit správnou funkci motoru.Další informace získáte od dealera.
Tankování
Kapacita palivové nádrže: přibližně 69 litrů.Hladina rezervy: přibližně 6 litrů
Nízká hladina paliva
V případě nízké hladiny paliva se jedna z těchto výstražných kontrolek na přístrojové desce rozsvítí, za
doprovodu zprávy na displeji a zvukového signálu. Když se rozsvítí poprvé, zbývá asi 8 litrů paliva.Aby vám nedošlo paliva, bude nutné co nejdříve dotankovat.Další informace o situaci, kdy vám dojde palivo (nafta), najdete v příslušné části.
NOTIC E
Malá šipka u výstražné kontrolky značí, na které straně vozidla se nachází klapka plnicího otvoru paliva.
WARNI NG
Stop & StartNikdy netankujte, když je motor v režimu STOP. Je třeba zapalování vypnout.

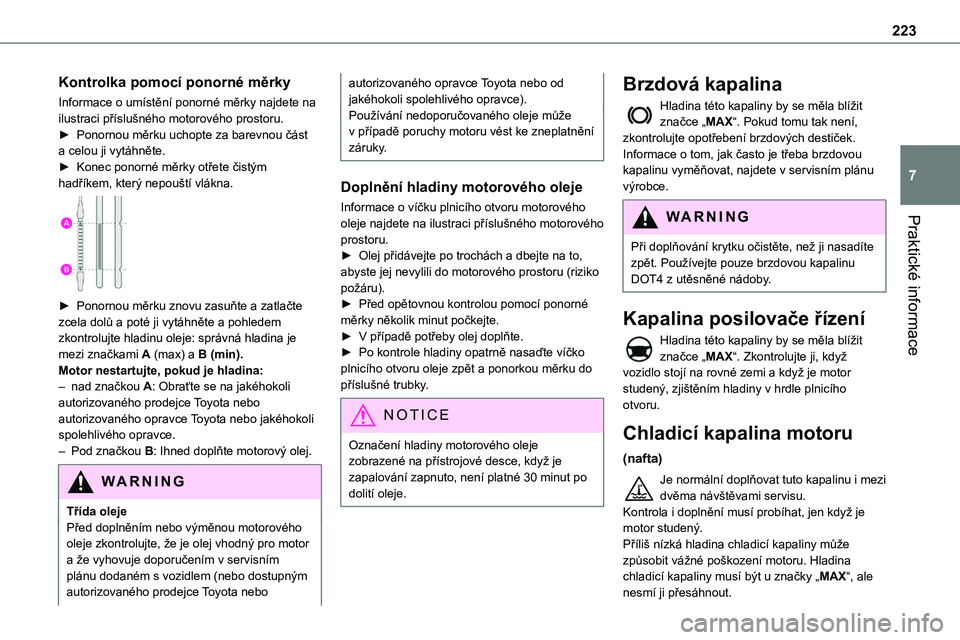

Page 223 of 360
223
Praktické informace
7
Kontrolka pomocí ponorné měrky
Informace o umístění ponorné měrky najdete na ilustraci příslušného motorového prostoru.► Ponornou měrku uchopte za barevnou část a celou ji vytáhněte.► Konec ponorné měrky otřete čistým hadříkem, který nepouští vlákna.
► Ponornou měrku znovu zasuňte a zatlačte zcela dolů a poté ji vytáhněte a pohledem zkontrolujte hladinu oleje: správná hladina je mezi značkami A (max) a B (min).Motor nestartujte, pokud je hladina:– nad značkou A: Obraťte se na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli
spolehlivého opravce.– Pod značkou B: Ihned doplňte motorový olej.
WARNI NG
Třída olejePřed doplněním nebo výměnou motorového oleje zkontrolujte, že je olej vhodný pro motor a že vyhovuje doporučením v servisním plánu dodaném s vozidlem (nebo dostupným
autorizovaného prodejce Toyota nebo
autorizovaného opravce Toyota nebo od jakéhokoli spolehlivého opravce).Používání nedoporučovaného oleje může v případě poruchy motoru vést ke zneplatnění záruky.
Doplnění hladiny motorového oleje
Informace o víčku plnicího otvoru motorového
oleje najdete na ilustraci příslušného motorového prostoru.► Olej přidávejte po trochách a dbejte na to, abyste jej nevylili do motorového prostoru (riziko požáru).► Před opětovnou kontrolou pomocí ponorné měrky několik minut počkejte.► V případě potřeby olej doplňte.► Po kontrole hladiny opatrně nasaďte víčko plnicího otvoru oleje zpět a ponorkou měrku do příslušné trubky.
NOTIC E
Označení hladiny motorového oleje zobrazené na přístrojové desce, když je zapalování zapnuto, není platné 30 minut po dolití oleje.
Brzdová kapalina
Hladina této kapaliny by se měla blížit značce „MAX“. Pokud tomu tak není, zkontrolujte opotřebení brzdových destiček.Informace o tom, jak často je třeba brzdovou kapalinu vyměňovat, najdete v servisním plánu výrobce.
WARNI NG
Při doplňování krytku očistěte, než ji nasadíte zpět. Používejte pouze brzdovou kapalinu DOT4 z utěsněné nádoby.
Kapalina posilovače řízení
Hladina této kapaliny by se měla blížit značce „MAX“. Zkontrolujte ji, když vozidlo stojí na rovné zemi a když je motor studený, zjištěním hladiny v hrdle plnicího otvoru.
Chladicí kapalina motoru
(nafta)
Je normální doplňovat tuto kapalinu i mezi dvěma návštěvami servisu.Kontrola i doplnění musí probíhat, jen když je motor studený.
Příliš nízká hladina chladicí kapaliny může způsobit vážné poškození motoru. Hladina chladicí kapaliny musí být u značky „MAX“, ale nesmí ji přesáhnout.
