TOYOTA PROACE VERSO 2023 Manual de utilização (in Portuguese)

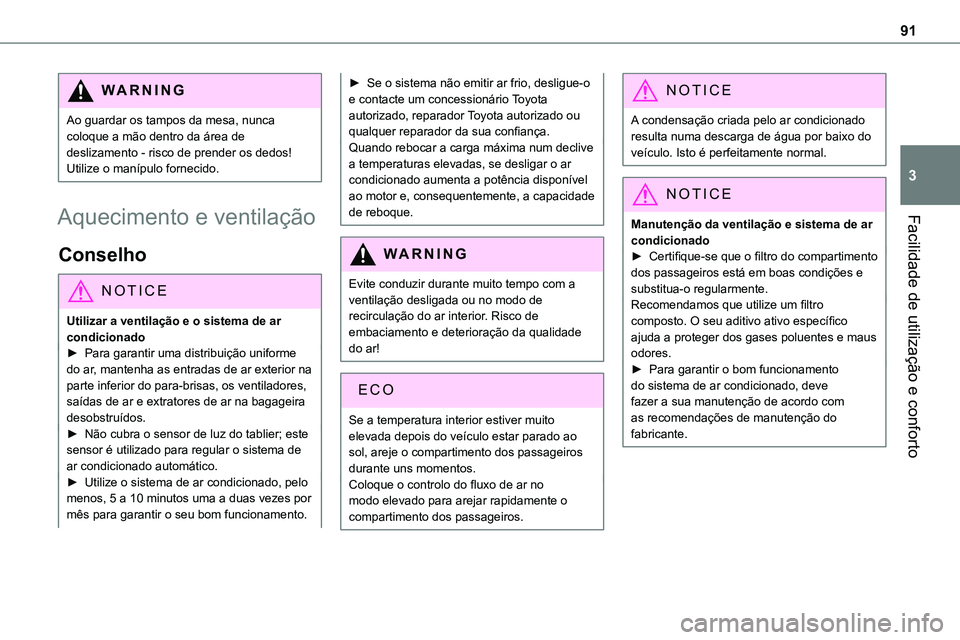

91
Facilidade de utilização e conforto
3
WARNI NG
Ao guardar os tampos da mesa, nunca coloque a mão dentro da área de deslizamento - risco de prender os dedos! Utilize o manípulo fornecido.
Aquecimento e ventilação
Conselho
NOTIC E
Utilizar a ventilação e o sistema de ar condicionado► Para garantir uma distribuição uniforme do ar, mantenha as entradas de ar exterior na parte inferior do para-brisas, os ventiladores, saídas de ar e extratores de ar na bagageira desobstruídos.► Não cubra o sensor de luz do tablier; este sensor é utilizado para regular o sistema de ar condicionado automático.► Utilize o sistema de ar condicionado, pelo menos, 5 a 10 minutos uma a duas vezes por mês para garantir o seu bom funcionamento.
► Se o sistema não emitir ar frio, desligue-o e contacte um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.Quando rebocar a carga máxima num declive a temperaturas elevadas, se desligar o ar condicionado aumenta a potência disponível ao motor e, consequentemente, a capacidade de reboque.
WARNI NG
Evite conduzir durante muito tempo com a ventilação desligada ou no modo de recirculação do ar interior. Risco de embaciamento e deterioração da qualidade do ar!
ECO
Se a temperatura interior estiver muito elevada depois do veículo estar parado ao sol, areje o compartimento dos passageiros durante uns momentos.Coloque o controlo do fluxo de ar no modo elevado para arejar rapidamente o compartimento dos passageiros.
NOTIC E
A condensação criada pelo ar condicionado resulta numa descarga de água por baixo do veículo. Isto é perfeitamente normal.
NOTIC E
Manutenção da ventilação e sistema de ar condicionado► Certifique-se que o filtro do compartimento dos passageiros está em boas condições e substitua-o regularmente.Recomendamos que utilize um filtro composto. O seu aditivo ativo específico ajuda a proteger dos gases poluentes e maus odores.► Para garantir o bom funcionamento do sistema de ar condicionado, deve fazer a sua manutenção de acordo com as recomendações de manutenção do fabricante.

92


Contém gases fluorados com efeito de estufa R134ADependendo da versão e do país de destino do veículo, o sistema de ar condicionado pode conter gases fluorados com efeito de estufa R134A.Capacidade de gás 0,5 kg (+/- 0.025 kg), índice GWP 1430 (CO2 equivalente: 0.715 t).
NOTIC E
Stop & StartA ventilação e o ar condicionado só funcionam quando o motor estiver em funcionamento.Desative temporariamente o Stop & Start sistema a fim de manter uma temperatura confortável no compartimento dos passageiros.Para mais informações sobre Stop & Start, consulte a respetiva secção.
NOTIC E
Modo de condução ECOA seleção deste modo reduz o consumo de energia elétrica, mas restringe o desempenho dos sistemas de aquecimento e ar condicionado, embora não os desative.
Aquecimento

Ar condicionado manual
O sistema de ar condicionado só funciona com o motor em funcionamento.

1.Temperatura.
2.Fluxo de ar.
3.Distribuição do ar.
4.Recirculação do ar interior.
5.Ligar/desligar o ar condicionado.
Fluxo de ar
► Rode o disco 2 para obter um fluxo de ar confortável
NOTIC E
Se configurar o fluxo de ar para a posição mínima (desligado), a temperatura no veículo deixa de ser controlada. Mesmo assim pode sentir um ligeiro fluxo de ar devido ao movimento do veículo.
Temperatura
► Rode o disco 1 a partir de "LO" (frio) para "HI" (quente) para ajustar a temperatura de acordo com as suas preferências.
Distribuição do ar
► Pressionar a tecla 3 direcione sucessivamente o fluxo de ar na direção do:– para-brisas, vidros laterais e pés, – pés,– ventiladores centrais, laterais e pés,– para-brisas, vidros laterais e pés, ventiladores centrais, laterais e pés,– ventiladores centrais e laterais, – para-brisas e vidros laterais
(desembaciamento ou descongelamento).

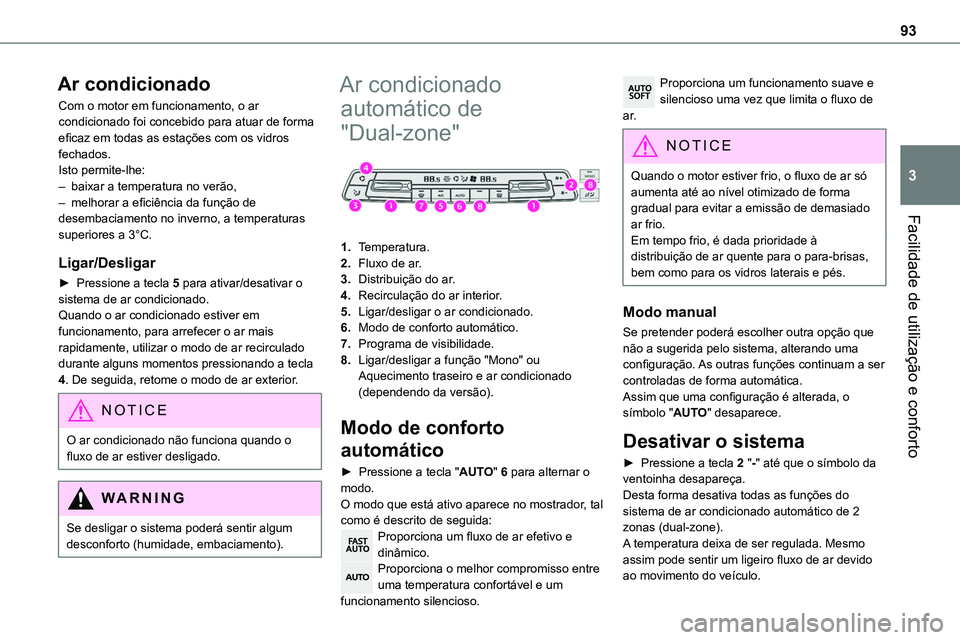

93
Facilidade de utilização e conforto
3
Ar condicionado
Com o motor em funcionamento, o ar condicionado foi concebido para atuar de forma eficaz em todas as estações com os vidros fechados.Isto permite-lhe:– baixar a temperatura no verão,– melhorar a eficiência da função de desembaciamento no inverno, a temperaturas
superiores a 3°C.
Ligar/Desligar
â–º Pressione a tecla 5 para ativar/desativar o sistema de ar condicionado.Quando o ar condicionado estiver em funcionamento, para arrefecer o ar mais rapidamente, utilizar o modo de ar recirculado durante alguns momentos pressionando a tecla 4. De seguida, retome o modo de ar exterior.
NOTIC E
O ar condicionado não funciona quando o fluxo de ar estiver desligado.
WARNI NG
Se desligar o sistema poderá sentir algum desconforto (humidade, embaciamento).
Ar condicionado
automático de
"Dual-zone"

1.Temperatura.
2.Fluxo de ar.
3.Distribuição do ar.
4.Recirculação do ar interior.
5.Ligar/desligar o ar condicionado.
6.Modo de conforto automático.
7.Programa de visibilidade.
8.Ligar/desligar a função "Mono" ou Aquecimento traseiro e ar condicionado (dependendo da versão).
Modo de conforto
automático
► Pressione a tecla "AUTO" 6 para alternar o modo.O modo que está ativo aparece no mostrador, tal como é descrito de seguida:Proporciona um fluxo de ar efetivo e dinâmico.Proporciona o melhor compromisso entre
uma temperatura confortável e um funcionamento silencioso.
Proporciona um funcionamento suave e silencioso uma vez que limita o fluxo de a r.
NOTIC E
Quando o motor estiver frio, o fluxo de ar só aumenta até ao nível otimizado de forma gradual para evitar a emissão de demasiado ar frio.Em tempo frio, é dada prioridade à distribuição de ar quente para o para-brisas, bem como para os vidros laterais e pés.
Modo manual
Se pretender poderá escolher outra opção que não a sugerida pelo sistema, alterando uma configuração. As outras funções continuam a ser controladas de forma automática.Assim que uma configuração é alterada, o símbolo "AUTO" desaparece.
Desativar o sistema
► Pressione a tecla 2 "-" até que o símbolo da ventoinha desapareça.Desta forma desativa todas as funções do sistema de ar condicionado automático de 2 zonas (dual-zone).
A temperatura deixa de ser regulada. Mesmo assim pode sentir um ligeiro fluxo de ar devido ao movimento do veículo.

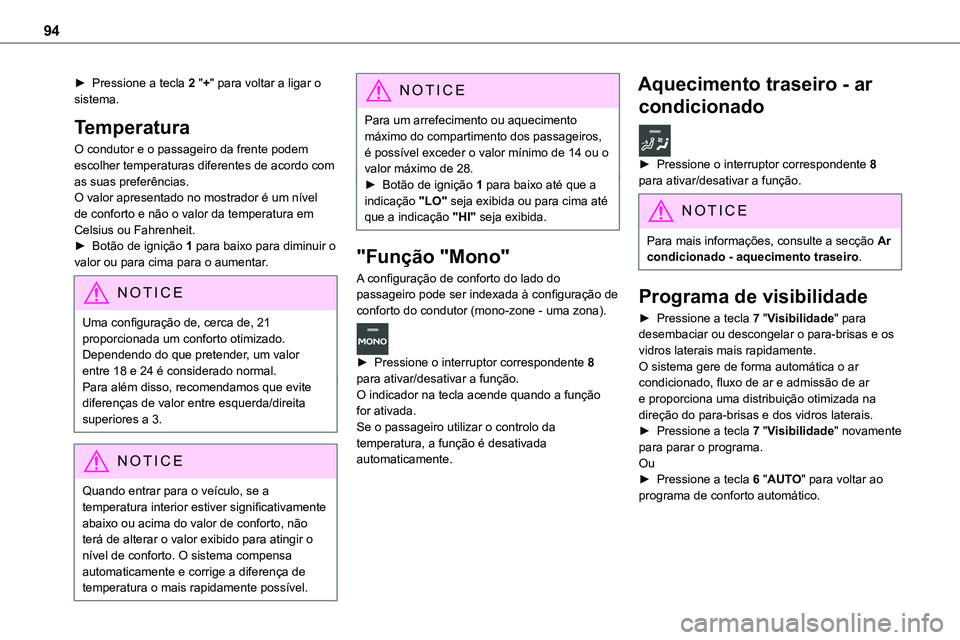

94
â–º Pressione a tecla 2 "+" para voltar a ligar o sistema.
Temperatura
O condutor e o passageiro da frente podem escolher temperaturas diferentes de acordo com as suas preferências.O valor apresentado no mostrador é um nível de conforto e não o valor da temperatura em
Celsius ou Fahrenheit.► Botão de ignição 1 para baixo para diminuir o valor ou para cima para o aumentar.
NOTIC E
Uma configuração de, cerca de, 21 proporcionada um conforto otimizado. Dependendo do que pretender, um valor entre 18 e 24 é considerado normal.Para além disso, recomendamos que evite diferenças de valor entre esquerda/direita superiores a 3.
NOTIC E
Quando entrar para o veículo, se a temperatura interior estiver significativamente abaixo ou acima do valor de conforto, não terá de alterar o valor exibido para atingir o nível de conforto. O sistema compensa automaticamente e corrige a diferença de
temperatura o mais rapidamente possível.
NOTIC E
Para um arrefecimento ou aquecimento máximo do compartimento dos passageiros, é possível exceder o valor mínimo de 14 ou o valor máximo de 28.► Botão de ignição 1 para baixo até que a indicação "LO" seja exibida ou para cima até que a indicação "HI" seja exibida.
"Função "Mono"
A configuração de conforto do lado do passageiro pode ser indexada à configuração de conforto do condutor (mono-zone - uma zona).
► Pressione o interruptor correspondente 8 para ativar/desativar a função.O indicador na tecla acende quando a função for ativada.Se o passageiro utilizar o controlo da temperatura, a função é desativada automaticamente.
Aquecimento traseiro - ar
condicionado
► Pressione o interruptor correspondente 8 para ativar/desativar a função.
NOTIC E
Para mais informações, consulte a secção Ar condicionado - aquecimento traseiro.
Programa de visibilidade
► Pressione a tecla 7 "Visibilidade" para desembaciar ou descongelar o para-brisas e os vidros laterais mais rapidamente.O sistema gere de forma automática o ar condicionado, fluxo de ar e admissão de ar e proporciona uma distribuição otimizada na direção do para-brisas e dos vidros laterais.► Pressione a tecla 7 "Visibilidade" novamente para parar o programa.Ou► Pressione a tecla 6 "AUTO" para voltar ao programa de conforto automático.

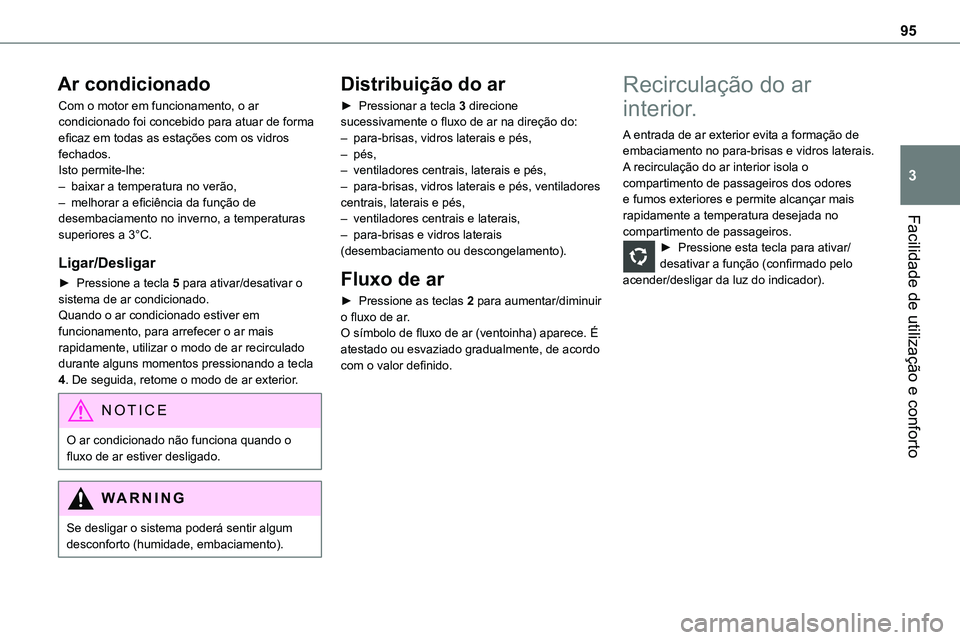

95
Facilidade de utilização e conforto
3
Ar condicionado
Com o motor em funcionamento, o ar condicionado foi concebido para atuar de forma eficaz em todas as estações com os vidros fechados.Isto permite-lhe:– baixar a temperatura no verão,– melhorar a eficiência da função de desembaciamento no inverno, a temperaturas
superiores a 3°C.
Ligar/Desligar
â–º Pressione a tecla 5 para ativar/desativar o sistema de ar condicionado.Quando o ar condicionado estiver em funcionamento, para arrefecer o ar mais rapidamente, utilizar o modo de ar recirculado durante alguns momentos pressionando a tecla 4. De seguida, retome o modo de ar exterior.
NOTIC E
O ar condicionado não funciona quando o fluxo de ar estiver desligado.
WARNI NG
Se desligar o sistema poderá sentir algum desconforto (humidade, embaciamento).
Distribuição do ar
► Pressionar a tecla 3 direcione sucessivamente o fluxo de ar na direção do:– para-brisas, vidros laterais e pés, – pés,– ventiladores centrais, laterais e pés,– para-brisas, vidros laterais e pés, ventiladores centrais, laterais e pés,– ventiladores centrais e laterais,
– para-brisas e vidros laterais (desembaciamento ou descongelamento).
Fluxo de ar
► Pressione as teclas 2 para aumentar/diminuir o fluxo de ar.O símbolo de fluxo de ar (ventoinha) aparece. É atestado ou esvaziado gradualmente, de acordo com o valor definido.
Recirculação do ar
interior.
A entrada de ar exterior evita a formação de embaciamento no para-brisas e vidros laterais.A recirculação do ar interior isola o compartimento de passageiros dos odores e fumos exteriores e permite alcançar mais rapidamente a temperatura desejada no
compartimento de passageiros.► Pressione esta tecla para ativar/desativar a função (confirmado pelo acender/desligar da luz do indicador).

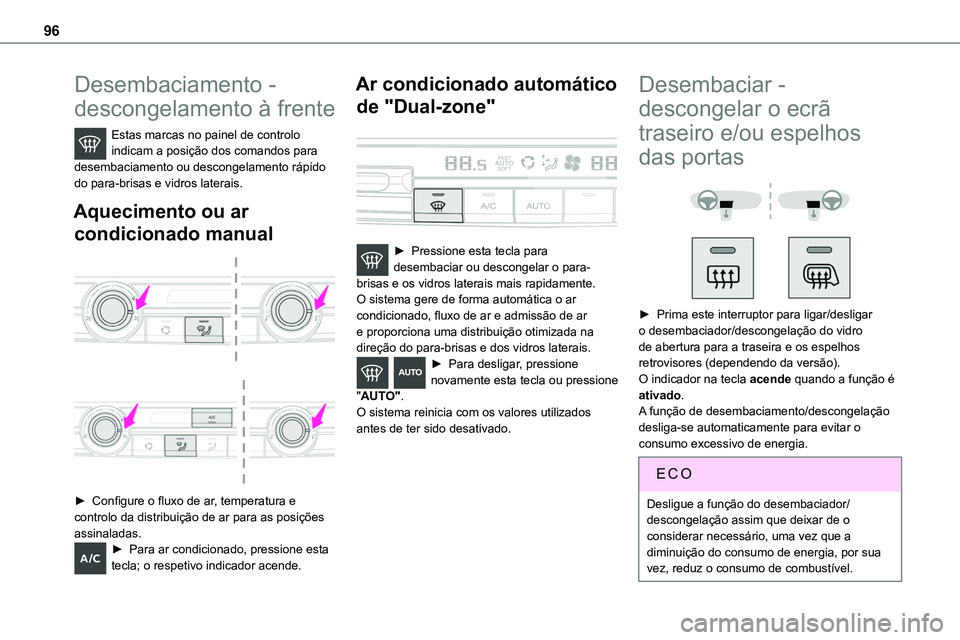

96
Desembaciamento -
descongelamento à frente
Estas marcas no painel de controlo indicam a posição dos comandos para desembaciamento ou descongelamento rápido do para-brisas e vidros laterais.
Aquecimento ou ar
condicionado manual


► Configure o fluxo de ar, temperatura e controlo da distribuição de ar para as posições
assinaladas.â–º Para ar condicionado, pressione esta tecla; o respetivo indicador acende.
Ar condicionado automático
de "Dual-zone"

► Pressione esta tecla para desembaciar ou descongelar o para-brisas e os vidros laterais mais rapidamente.O sistema gere de forma automática o ar condicionado, fluxo de ar e admissão de ar e proporciona uma distribuição otimizada na direção do para-brisas e dos vidros laterais.► Para desligar, pressione novamente esta tecla ou pressione "AUTO".O sistema reinicia com os valores utilizados antes de ter sido desativado.
Desembaciar -
descongelar o ecrã
traseiro e/ou espelhos
das portas


► Prima este interruptor para ligar/desligar o desembaciador/descongelação do vidro de abertura para a traseira e os espelhos retrovisores (dependendo da versão).O indicador na tecla acende quando a função é ativado.A função de desembaciamento/descongelação desliga-se automaticamente para evitar o
consumo excessivo de energia.
Desligue a função do desembaciador/descongelação assim que deixar de o considerar necessário, uma vez que a diminuição do consumo de energia, por sua vez, reduz o consumo de combustível.

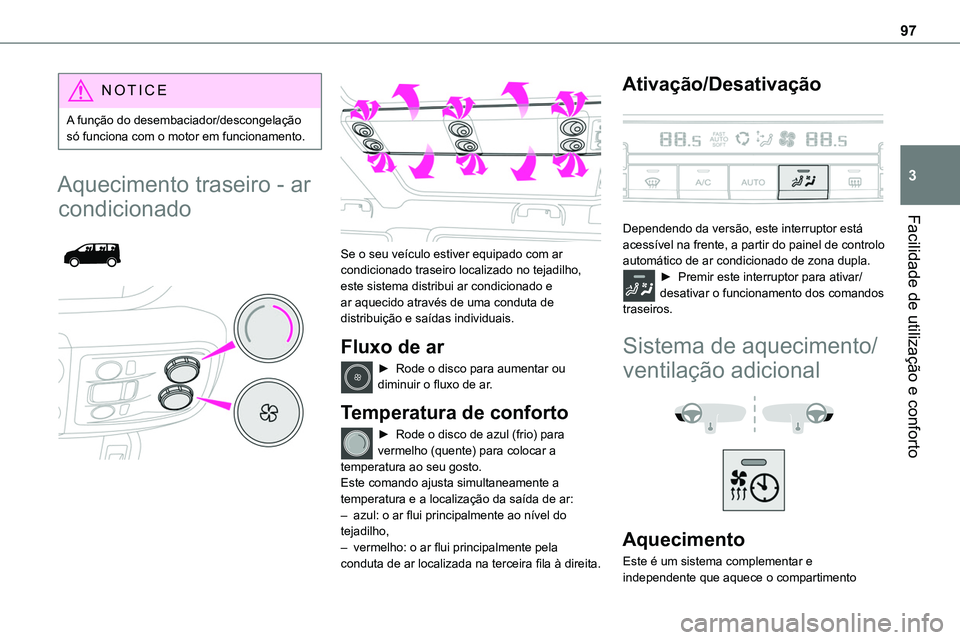

97
Facilidade de utilização e conforto
3
NOTIC E
A função do desembaciador/descongelação só funciona com o motor em funcionamento.
Aquecimento traseiro - ar
condicionado


Se o seu veículo estiver equipado com ar condicionado traseiro localizado no tejadilho, este sistema distribui ar condicionado e ar aquecido através de uma conduta de distribuição e saídas individuais.
Fluxo de ar
â–º Rode o disco para aumentar ou diminuir o fluxo de ar.
Temperatura de conforto
► Rode o disco de azul (frio) para vermelho (quente) para colocar a temperatura ao seu gosto.Este comando ajusta simultaneamente a temperatura e a localização da saída de ar:– azul: o ar flui principalmente ao nível do tejadilho,– vermelho: o ar flui principalmente pela conduta de ar localizada na terceira fila à direita.
Ativação/Desativação

Dependendo da versão, este interruptor está acessível na frente, a partir do painel de controlo automático de ar condicionado de zona dupla.► Premir este interruptor para ativar/desativar o funcionamento dos comandos traseiros.
Sistema de aquecimento/
ventilação adicional


Aquecimento
Este é um sistema complementar e independente que aquece o compartimento

98
dos passageiros e melhora o desempenho do sistema de descongelamento.Este indicador permanece aceso enquanto o sistema estiver programado ou configurado para funcionar remotamente através do comando remoto.Este indicador pisca durante o aquecimento e apaga no fim do ciclo de aquecimento ou quando o sistema for desligado com o comando
remoto.
Ventilação
Este sistema ventila o compartimento dos passageiros com ar exterior para melhorar a temperatura quando entrar no veículo durante o período do verão.
Programação
Com TOYOTA Pro Touch com sistema de navegação, use o comando remoto para iniciar/parar o aquecimento adicional.Através do sistema áudio Bluetooth® ou TOYOTA Pro Touch, use o comando remoto para iniciar/parar o aquecimento adicional e/ou ajustar a duração dos pré-aquecimentos.
Com tecla Bluetooth® sistema áudio
► Pressione MENU para aceder ao menu principal. ► Selecione "Pré-aqueci./Pré-ventil".
► Selecione "Activação" e, se necessário, para programar, “Parâmetros".► Selecione "Aqueci." para aquecer o motor e o compartimento dos passageiros ou "Ventilação" para ventilar o compartimento dos passageiros.

► Selecione:• o primeiro relógio para configurar/gravar o momento em que atinge a temperatura de pré-aquecimento,• o segundo relógio para configurar/gravar o segundo momento em que atinge a temperatura de pré-aquecimento,
N OTIC E
Utilizando estes dois relógios e dependendo da estação do ano pode, por exemplo, selecionar um dos dois para horário de início.Uma mensagem no ecrã confirma a sua escolha.
Com TOYOTA Pro Touch
Pressione Ligar App para visualizar a página principal.De seguida, pressione "Aquecimento/ventilação programáveis".
► Selecione o separador do Estado para ativar/desativar o sistema.► Selecione o separador "Outras configurações" para selecionar o modo "Aqueci.", para aquecer o motor e o compartimento dos passageiros ou "Ventilação" para ventilar o compartimento dos passageiros.► De seguida, configure/grave o momento em que atinge a temperatura de pré-aquecimento
para cada seleção.Pressione esta tecla para gravar.
Com TOYOTA Pro Touch com sistema
de navegação
No menu Aplicações > Aplicações do veículo :► Selecione a programação AIR CON.
► Pressione o separador do Estado para ativar/desativar o sistema.► Selecione o separador "Configurações" para selecionar o modo Aquecimento, para aquecer o motor e o compartimento dos passageiros ou Ventilação para ventilar o compartimento dos passageiros.► De seguida configure/grave o tempo de ativação para cada seleção.► Pressione OK para confirmar.

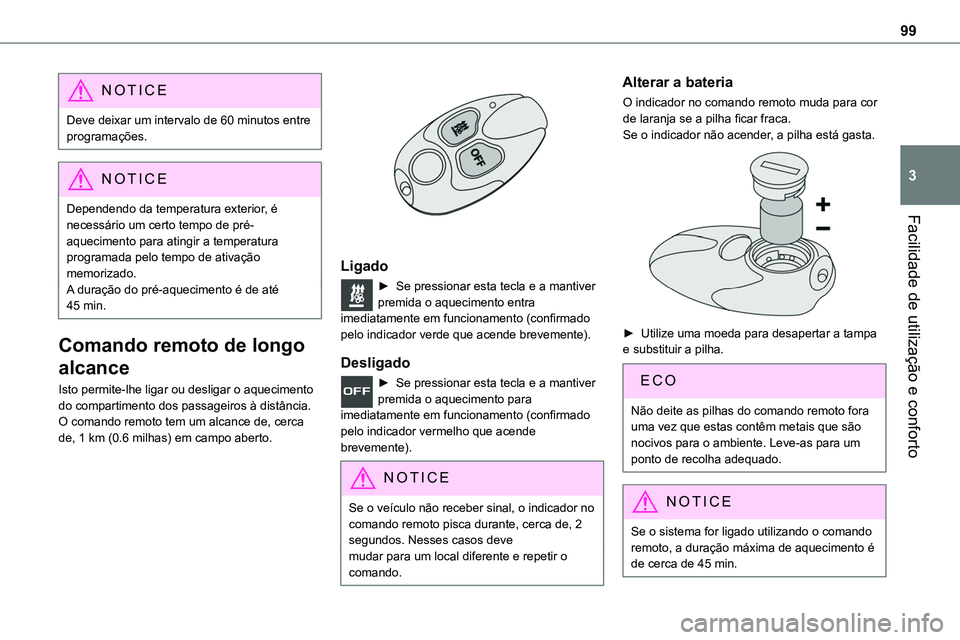

99
Facilidade de utilização e conforto
3
NOTIC E
Deve deixar um intervalo de 60 minutos entre programações.
NOTIC E
Dependendo da temperatura exterior, é
necessário um certo tempo de pré-aquecimento para atingir a temperatura programada pelo tempo de ativação memorizado.A duração do pré-aquecimento é de até 45 min.
Comando remoto de longo
alcance
Isto permite-lhe ligar ou desligar o aquecimento do compartimento dos passageiros à distância.O comando remoto tem um alcance de, cerca de, 1 km (0.6 milhas) em campo aberto.

Ligado
â–º Se pressionar esta tecla e a mantiver premida o aquecimento entra imediatamente em funcionamento (confirmado pelo indicador verde que acende brevemente).
Desligado
â–º Se pressionar esta tecla e a mantiver premida o aquecimento para imediatamente em funcionamento (confirmado
pelo indicador vermelho que acende brevemente).
NOTIC E
Se o veículo não receber sinal, o indicador no comando remoto pisca durante, cerca de, 2 segundos. Nesses casos devemudar para um local diferente e repetir o comando.
Alterar a bateria
O indicador no comando remoto muda para cor de laranja se a pilha ficar fraca.Se o indicador não acender, a pilha está gasta.

â–º Utilize uma moeda para desapertar a tampa e substituir a pilha.
Não deite as pilhas do comando remoto fora uma vez que estas contêm metais que são nocivos para o ambiente. Leve-as para um ponto de recolha adequado.
NOTIC E
Se o sistema for ligado utilizando o comando
remoto, a duração máxima de aquecimento é de cerca de 45 min.

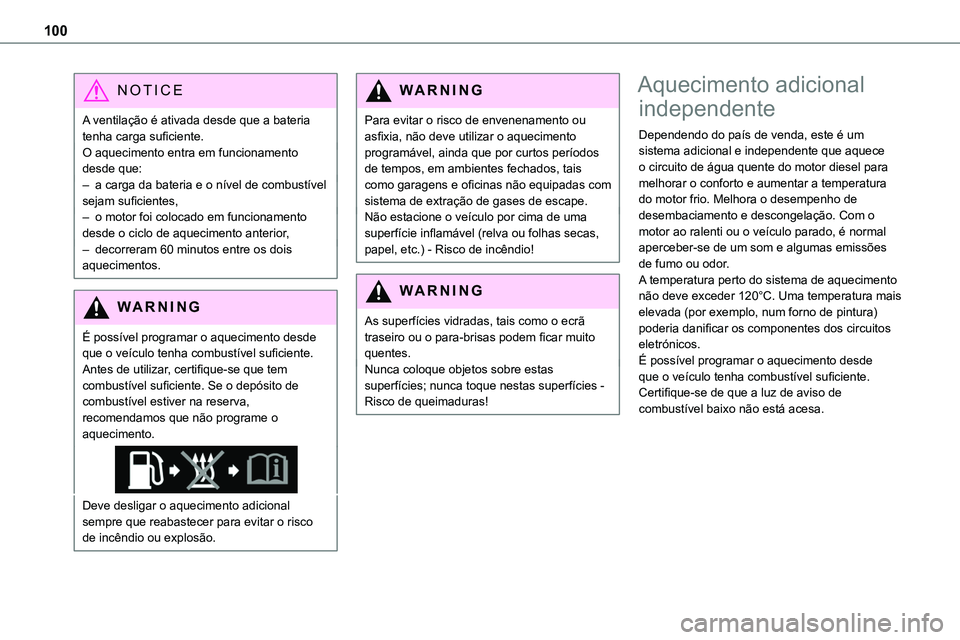

100
NOTIC E
A ventilação é ativada desde que a bateria tenha carga suficiente. O aquecimento entra em funcionamento desde que: – a carga da bateria e o nível de combustível sejam suficientes,– o motor foi colocado em funcionamento
desde o ciclo de aquecimento anterior,– decorreram 60 minutos entre os dois aquecimentos.
WARNI NG
É possível programar o aquecimento desde que o veículo tenha combustível suficiente. Antes de utilizar, certifique-se que tem combustível suficiente. Se o depósito de combustível estiver na reserva, recomendamos que não programe o aquecimento.
Deve desligar o aquecimento adicional sempre que reabastecer para evitar o risco de incêndio ou explosão.
WARNI NG
Para evitar o risco de envenenamento ou asfixia, não deve utilizar o aquecimento programável, ainda que por curtos períodos de tempos, em ambientes fechados, tais como garagens e oficinas não equipadas com sistema de extração de gases de escape.Não estacione o veículo por cima de uma
superfície inflamável (relva ou folhas secas, papel, etc.) - Risco de incêndio!
WARNI NG
As superfícies vidradas, tais como o ecrã traseiro ou o para-brisas podem ficar muito quentes.Nunca coloque objetos sobre estas superfícies; nunca toque nestas superfícies - Risco de queimaduras!
Aquecimento adicional
independente
Dependendo do país de venda, este é um sistema adicional e independente que aquece o circuito de água quente do motor diesel para melhorar o conforto e aumentar a temperatura do motor frio. Melhora o desempenho de desembaciamento e descongelação. Com o
motor ao ralenti ou o veículo parado, é normal aperceber-se de um som e algumas emissões de fumo ou odor.A temperatura perto do sistema de aquecimento não deve exceder 120°C. Uma temperatura mais elevada (por exemplo, num forno de pintura) poderia danificar os componentes dos circuitos eletrónicos.É possível programar o aquecimento desde que o veículo tenha combustível suficiente. Certifique-se de que a luz de aviso de combustível baixo não está acesa.
