169
Körning
6
Däcktryckvarnings-
systemet
Det här systemet kontrollerar automatiskt lufttrycket i däcken under körning.Det jämför signaler från hjulhastighetsgivarna med referensvärden, som måste nollställas efter varje justering av däcktrycket eller efter byte av ett hjul.Systemet sänder en varning så snart det upptäcker att trycket sjunker i ett eller flera däck.
WARNI NG
Däcktryckvarningssystemet ersätter inte behovet av uppmärksamhet från föraren.Trycket i däcken måste fortfarande kontrolleras regelbundet (även reservhjulet) samt före varje långkörning.Att köra bilen med för låga däcktryck, i synnerhet i svåra körförhållanden (tung last, hög hastighet, långkörning):– försämrar väghållningen,– förlänger bromssträckorna,– orsakar onormalt slitage på däcken,– ökar bränsleförbrukningen.
NOTIC E
Lufttrycket i däcken som angivits för din bil finns på däcktryckdekalenMer information om bilens identifieringsuppgifter finns i motsvarande avsnitt.
WARNI NG
Kontroll av däcktryckDäcktrycken ska kontrolleras med kalla däck (efter 1 timmas stillastående eller efter en körsträcka som understiger 10 km i måttlig fart).I annat fall ska tryckvärdena på etiketten ökas med 0,3 bar.
NOTIC E
SnökedjorSystemet ska inte nollställas efter montering eller demontering av snökedjor.
NOTIC E
ReservhjulReservhjulet i plåt har ingen sensor för däcktrycksvarnaren.
Däcktrycksvarning
Varningen består i att denna varningslampa tänds med fast sken, åtföljt av en ljudsignal och, beroende på utrustning, ett meddelande som visas.► Sänk genast farten och undvik kraftiga rattvridningar och plötsliga inbromsningar.► Stanna så fort trafikförhållandena medger.
WARNI NG
Den detekterade däcktrycksförlusten innebär inte alltid en synlig deformation av däcket.Nöj dig inte med enbart en visuell kontroll.
► Om du har tillgång till en kompressor, exempelvis den som finns i satsen för provisorisk däckreparation, kan du kontrollera trycket i de fyra däcken (som ska vara kalla).► Kör försiktigt med lägre hastighet, om det inte går att utföra denna kontroll direkt.► Använd satsen för provisorisk däckreparation eller reservhjulet (beroende på utrustning) om du har fått punktering på ett däck.

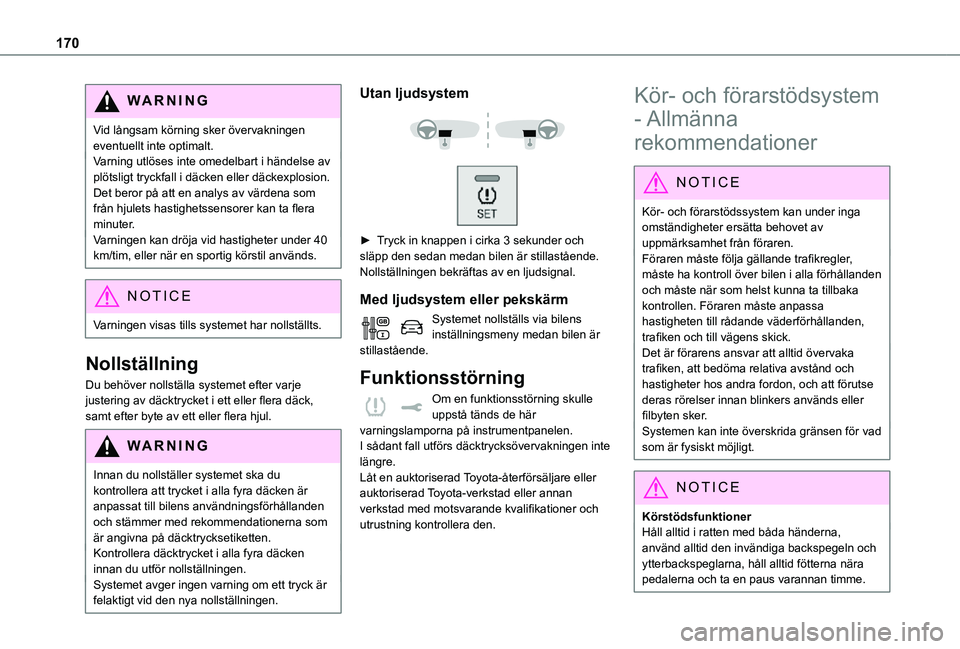

170
WARNI NG
Vid långsam körning sker övervakningen eventuellt inte optimalt.Varning utlöses inte omedelbart i händelse av plötsligt tryckfall i däcken eller däckexplosion. Det beror på att en analys av värdena som från hjulets hastighetssensorer kan ta flera minuter.Varningen kan dröja vid hastigheter under 40 km/tim, eller när en sportig körstil används.
NOTIC E
Varningen visas tills systemet har nollställts.
Nollställning
Du behöver nollställa systemet efter varje justering av däcktrycket i ett eller flera däck, samt efter byte av ett eller flera hjul.
WARNI NG
Innan du nollställer systemet ska du kontrollera att trycket i alla fyra däcken är anpassat till bilens användningsförhållanden och stämmer med rekommendationerna som är angivna på däcktrycksetiketten.
Kontrollera däcktrycket i alla fyra däcken innan du utför nollställningen.Systemet avger ingen varning om ett tryck är felaktigt vid den nya nollställningen.
Utan ljudsystem


► Tryck in knappen i cirka 3 sekunder och
släpp den sedan medan bilen är stillastående. Nollställningen bekräftas av en ljudsignal.
Med ljudsystem eller pekskärm
Systemet nollställs via bilens inställningsmeny medan bilen är stillastående.
Funktionsstörning
Om en funktionsstörning skulle uppstå tänds de här varningslamporna på instrumentpanelen.I sådant fall utförs däcktrycksövervakningen inte längre.Låt en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera den.
Kör- och förarstödsystem
- Allmänna
rekommendationer
NOTIC E
Kör- och förarstödssystem kan under inga omständigheter ersätta behovet av uppmärksamhet från föraren.Föraren måste följa gällande trafikregler, måste ha kontroll över bilen i alla förhållanden och måste när som helst kunna ta tillbaka kontrollen. Föraren måste anpassa hastigheten till rådande väderförhållanden, trafiken och till vägens skick.Det är förarens ansvar att alltid övervaka trafiken, att bedöma relativa avstånd och hastigheter hos andra fordon, och att förutse deras rörelser innan blinkers används eller filbyten sker.Systemen kan inte överskrida gränsen för vad
som är fysiskt möjligt.
NOTIC E
KörstödsfunktionerHåll alltid i ratten med båda händerna, använd alltid den invändiga backspegeln och ytterbackspeglarna, håll alltid fötterna nära pedalerna och ta en paus varannan timme.

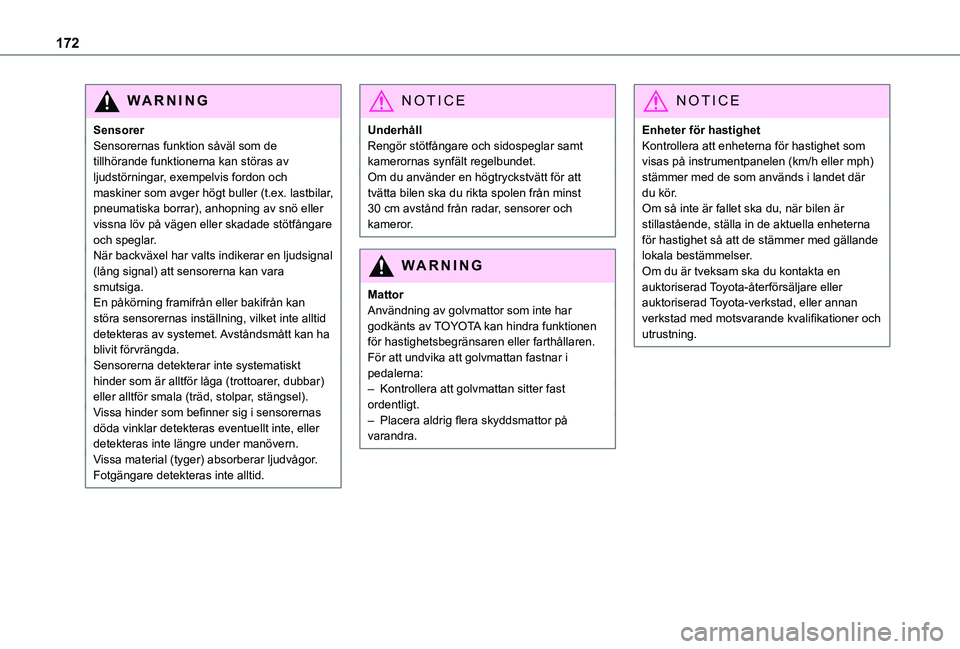

172
WARNI NG
SensorerSensorernas funktion såväl som de tillhörande funktionerna kan störas av ljudstörningar, exempelvis fordon och maskiner som avger högt buller (t.ex. lastbilar, pneumatiska borrar), anhopning av snö eller vissna löv på vägen eller skadade stötfångare och speglar.När backväxel har valts indikerar en ljudsignal (lång signal) att sensorerna kan vara smutsiga.En påkörning framifrån eller bakifrån kan störa sensorernas inställning, vilket inte alltid detekteras av systemet. Avståndsmått kan ha blivit förvrängda.Sensorerna detekterar inte systematiskt hinder som är alltför låga (trottoarer, dubbar) eller alltför smala (träd, stolpar, stängsel).Vissa hinder som befinner sig i sensorernas döda vinklar detekteras eventuellt inte, eller detekteras inte längre under manövern.
Vissa material (tyger) absorberar ljudvågor. Fotgängare detekteras inte alltid.
NOTIC E
UnderhållRengör stötfångare och sidospeglar samt kamerornas synfält regelbundet.Om du använder en högtryckstvätt för att tvätta bilen ska du rikta spolen från minst 30 cm avstånd från radar, sensorer och kameror.
WARNI NG
MattorAnvändning av golvmattor som inte har godkänts av TOYOTA kan hindra funktionen för hastighetsbegränsaren eller farthållaren.För att undvika att golvmattan fastnar i pedalerna:– Kontrollera att golvmattan sitter fast ordentligt.– Placera aldrig flera skyddsmattor på varandra.
NOTIC E
Enheter för hastighetKontrollera att enheterna för hastighet som visas på instrumentpanelen (km/h eller mph) stämmer med de som används i landet där du kör.Om så inte är fallet ska du, när bilen är stillastående, ställa in de aktuella enheterna för hastighet så att de stämmer med gällande lokala bestämmelser.Om du är tveksam ska du kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.

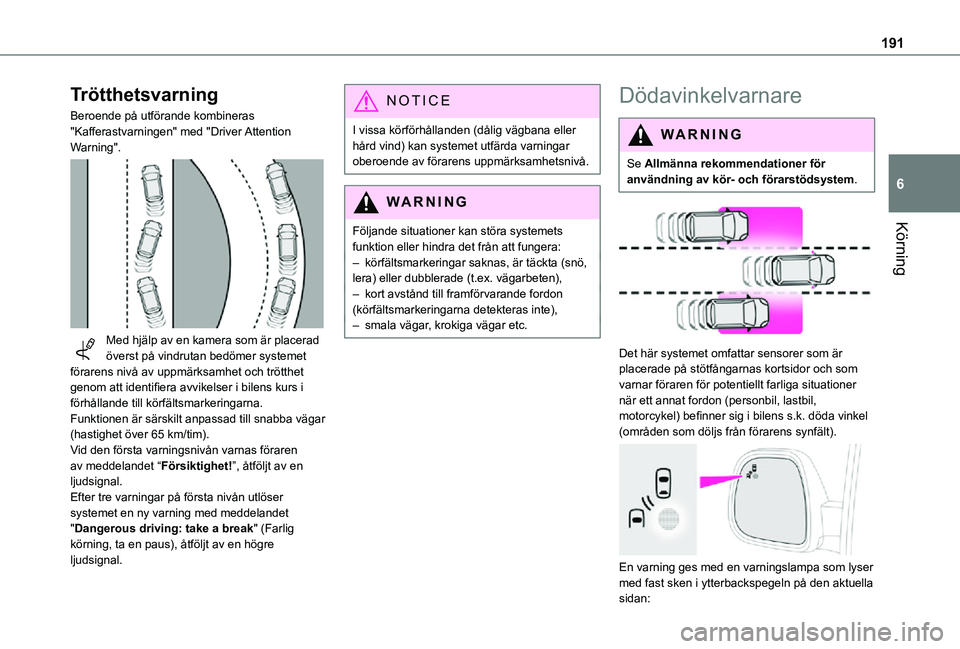

191
Körning
6
Trötthetsvarning
Beroende på utförande kombineras "Kafferastvarningen" med "Driver Attention Warning".

Med hjälp av en kamera som är placerad överst på vindrutan bedömer systemet förarens nivå av uppmärksamhet och trötthet genom att identifiera avvikelser i bilens kurs i förhållande till körfältsmarkeringarna.Funktionen är särskilt anpassad till snabba vägar (hastighet över 65 km/tim).
Vid den första varningsnivån varnas föraren av meddelandet “Försiktighet!”, åtföljt av en ljudsignal.Efter tre varningar på första nivån utlöser systemet en ny varning med meddelandet "Dangerous driving: take a break" (Farlig körning, ta en paus), åtföljt av en högre ljudsignal.
NOTIC E
I vissa körförhållanden (dålig vägbana eller hård vind) kan systemet utfärda varningar oberoende av förarens uppmärksamhetsnivå.
WARNI NG
Följande situationer kan störa systemets
funktion eller hindra det från att fungera:– körfältsmarkeringar saknas, är täckta (snö, lera) eller dubblerade (t.ex. vägarbeten),– kort avstånd till framförvarande fordon (körfältsmarkeringarna detekteras inte),– smala vägar, krokiga vägar etc.
Dödavinkelvarnare
WARNI NG
Se Allmänna rekommendationer för användning av kör- och förarstödsystem.


Det här systemet omfattar sensorer som är placerade på stötfångarnas kortsidor och som varnar föraren för potentiellt farliga situationer när ett annat fordon (personbil, lastbil, motorcykel) befinner sig i bilens s.k. döda vinkel (områden som döljs från förarens synfält).

En varning ges med en varningslampa som lyser med fast sken i ytterbackspegeln på den aktuella sidan:

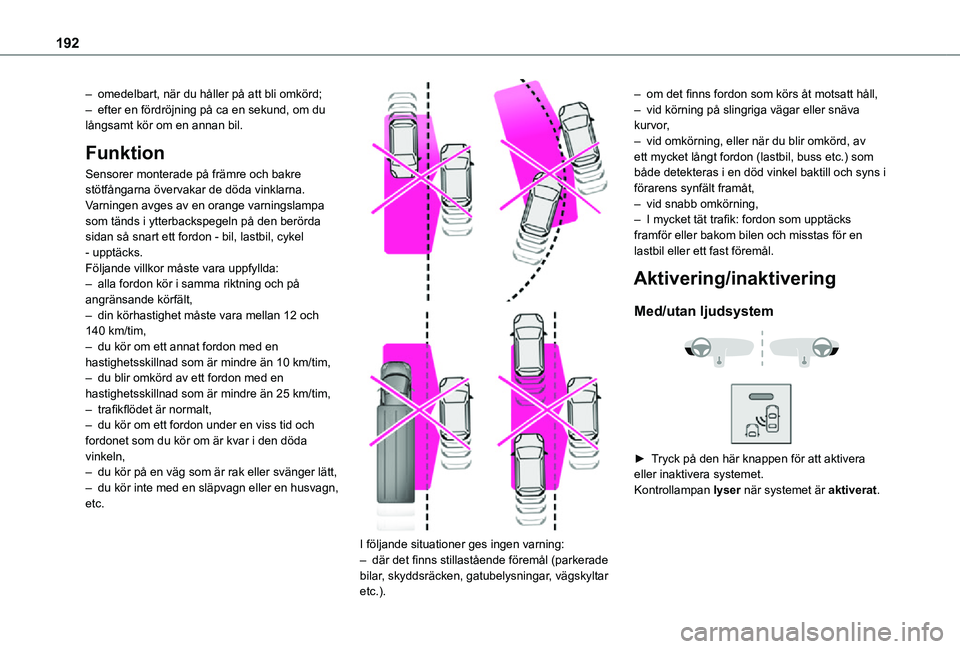

192
– omedelbart, när du håller på att bli omkörd;– efter en fördröjning på ca en sekund, om du långsamt kör om en annan bil.
Funktion
Sensorer monterade på främre och bakre stötfångarna övervakar de döda vinklarna.Varningen avges av en orange varningslampa som tänds i ytterbackspegeln på den berörda sidan så snart ett fordon - bil, lastbil, cykel - upptäcks.Följande villkor måste vara uppfyllda:– alla fordon kör i samma riktning och på angränsande körfält,– din körhastighet måste vara mellan 12 och 140 km/tim,– du kör om ett annat fordon med en hastighetsskillnad som är mindre än 10 km/tim,– du blir omkörd av ett fordon med en hastighetsskillnad som är mindre än 25 km/tim,– trafikflödet är normalt,– du kör om ett fordon under en viss tid och fordonet som du kör om är kvar i den döda
vinkeln,– du kör på en väg som är rak eller svänger lätt,– du kör inte med en släpvagn eller en husvagn, etc.


I följande situationer ges ingen varning:
– där det finns stillastående föremål (parkerade bilar, skyddsräcken, gatubelysningar, vägskyltar etc.).
– om det finns fordon som körs åt motsatt håll,– vid körning på slingriga vägar eller snäva kurvor,– vid omkörning, eller när du blir omkörd, av ett mycket långt fordon (lastbil, buss etc.) som både detekteras i en död vinkel baktill och syns i förarens synfält framåt,– vid snabb omkörning,– I mycket tät trafik: fordon som upptäcks framför eller bakom bilen och misstas för en lastbil eller ett fast föremål.
Aktivering/inaktivering
Med/utan ljudsystem


► Tryck på den här knappen för att aktivera eller inaktivera systemet.Kontrollampan lyser när systemet är aktiverat.

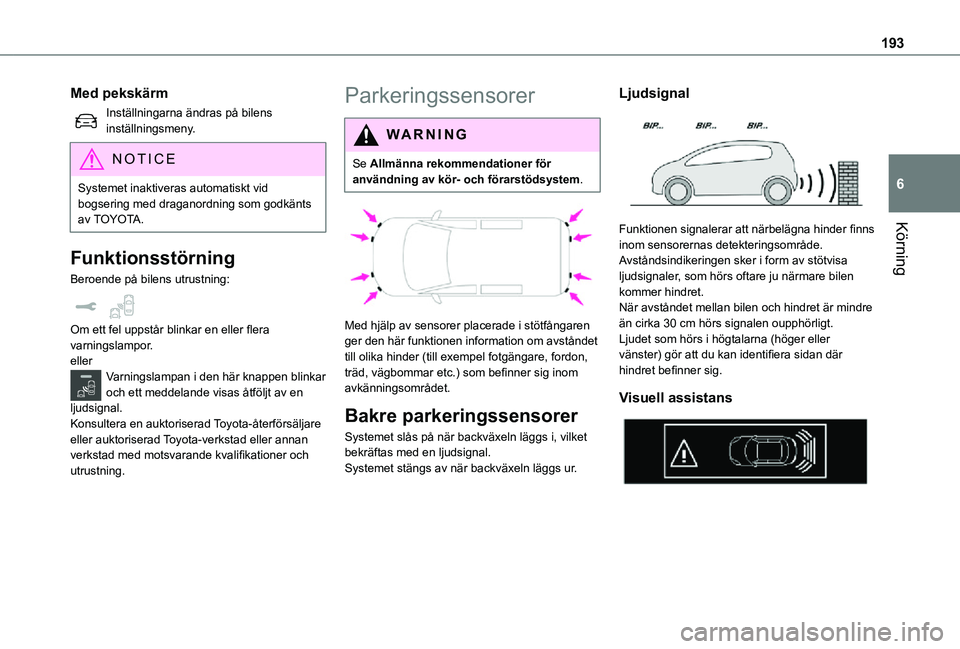

193
Körning
6
Med pekskärm
Inställningarna ändras på bilens inställningsmeny.
NOTIC E
Systemet inaktiveras automatiskt vid bogsering med draganordning som godkänts av TOYOTA.
Funktionsstörning
Beroende på bilens utrustning:
Om ett fel uppstår blinkar en eller flera varningslampor.ellerVarningslampan i den här knappen blinkar och ett meddelande visas åtföljt av en ljudsignal.Konsultera en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning.
Parkeringssensorer
WARNI NG
Se Allmänna rekommendationer för användning av kör- och förarstödsystem.


Med hjälp av sensorer placerade i stötfångaren ger den här funktionen information om avståndet till olika hinder (till exempel fotgängare, fordon, träd, vägbommar etc.) som befinner sig inom avkänningsområdet.
Bakre parkeringssensorer
Systemet slås på när backväxeln läggs i, vilket bekräftas med en ljudsignal.Systemet stängs av när backväxeln läggs ur.
Ljudsignal

Funktionen signalerar att närbelägna hinder finns inom sensorernas detekteringsområde.Avståndsindikeringen sker i form av stötvisa ljudsignaler, som hörs oftare ju närmare bilen kommer hindret.När avståndet mellan bilen och hindret är mindre än cirka 30 cm hörs signalen oupphörligt.Ljudet som hörs i högtalarna (höger eller vänster) gör att du kan identifiera sidan där hindret befinner sig.
Visuell assistans

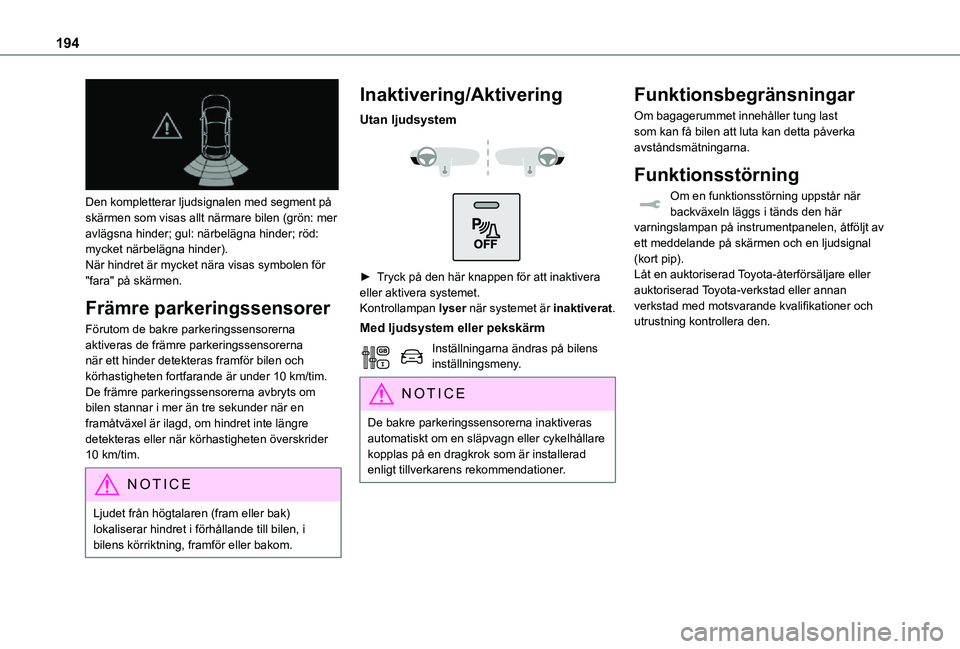

194

Den kompletterar ljudsignalen med segment på skärmen som visas allt närmare bilen (grön: mer avlägsna hinder; gul: närbelägna hinder; röd: mycket närbelägna hinder).När hindret är mycket nära visas symbolen för "fara" på skärmen.
Främre parkeringssensorer
Förutom de bakre parkeringssensorerna aktiveras de främre parkeringssensorerna när ett hinder detekteras framför bilen och körhastigheten fortfarande är under 10 km/tim.De främre parkeringssensorerna avbryts om bilen stannar i mer än tre sekunder när en framåtväxel är ilagd, om hindret inte längre detekteras eller när körhastigheten överskrider
10 km/tim.
NOTIC E
Ljudet från högtalaren (fram eller bak) lokaliserar hindret i förhållande till bilen, i bilens körriktning, framför eller bakom.
Inaktivering/Aktivering
Utan ljudsystem


► Tryck på den här knappen för att inaktivera eller aktivera systemet.Kontrollampan lyser när systemet är inaktiverat.
Med ljudsystem eller pekskärm
Inställningarna ändras på bilens inställningsmeny.
NOTIC E
De bakre parkeringssensorerna inaktiveras automatiskt om en släpvagn eller cykelhållare kopplas på en dragkrok som är installerad enligt tillverkarens rekommendationer.
Funktionsbegränsningar
Om bagagerummet innehåller tung last som kan få bilen att luta kan detta påverka avståndsmätningarna.
Funktionsstörning
Om en funktionsstörning uppstår när backväxeln läggs i tänds den här varningslampan på instrumentpanelen, åtföljt av ett meddelande på skärmen och en ljudsignal (kort pip).Låt en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera den.

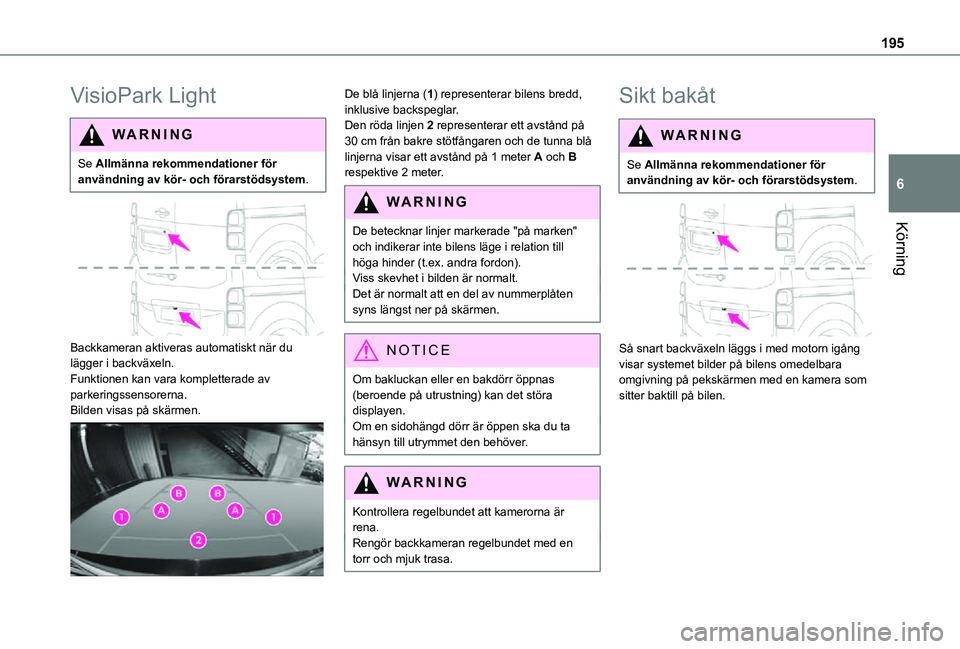

195
Körning
6
VisioPark Light
WARNI NG
Se Allmänna rekommendationer för användning av kör- och förarstödsystem.


Backkameran aktiveras automatiskt när du lägger i backväxeln.Funktionen kan vara kompletterade av parkeringssensorerna.Bilden visas på skärmen.

De blå linjerna (1) representerar bilens bredd, inklusive backspeglar.Den röda linjen 2 representerar ett avstånd på 30 cm från bakre stötfångaren och de tunna blå linjerna visar ett avstånd på 1 meter A och B respektive 2 meter.
WARNI NG
De betecknar linjer markerade "på marken"
och indikerar inte bilens läge i relation till höga hinder (t.ex. andra fordon).Viss skevhet i bilden är normalt.Det är normalt att en del av nummerplåten syns längst ner på skärmen.
NOTIC E
Om bakluckan eller en bakdörr öppnas (beroende på utrustning) kan det störa displayen.Om en sidohängd dörr är öppen ska du ta hänsyn till utrymmet den behöver.
WARNI NG
Kontrollera regelbundet att kamerorna är rena.Rengör backkameran regelbundet med en torr och mjuk trasa.
Sikt bakåt
WARNI NG
Se Allmänna rekommendationer för användning av kör- och förarstödsystem.


Så snart backväxeln läggs i med motorn igång visar systemet bilder på bilens omedelbara omgivning på pekskärmen med en kamera som sitter baktill på bilen.

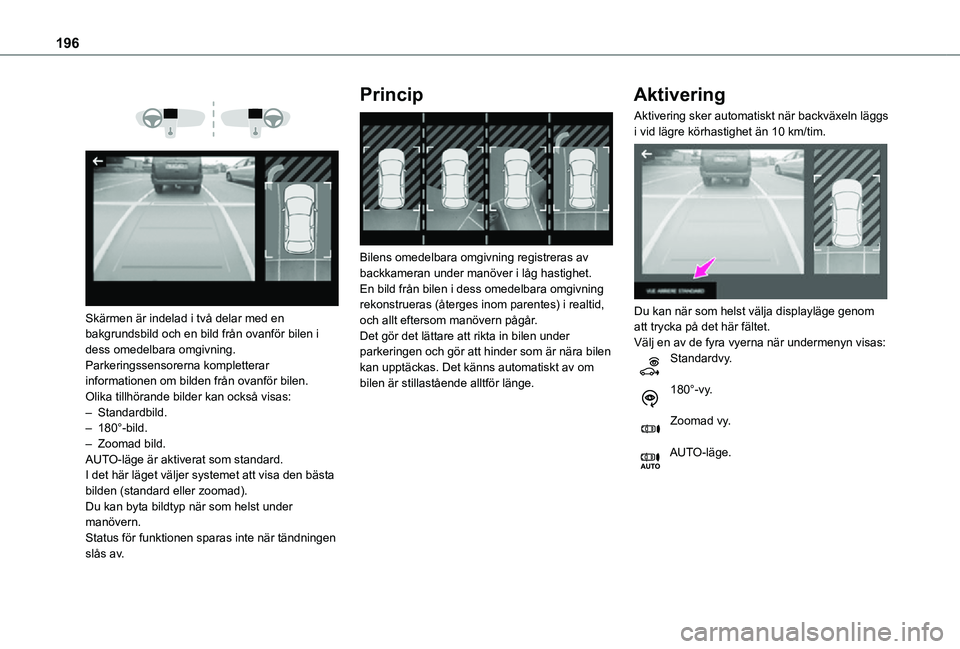

196



Skärmen är indelad i två delar med en bakgrundsbild och en bild från ovanför bilen i dess omedelbara omgivning.Parkeringssensorerna kompletterar informationen om bilden från ovanför bilen.Olika tillhörande bilder kan också visas:– Standardbild.– 180°-bild.– Zoomad bild.AUTO-läge är aktiverat som standard.I det här läget väljer systemet att visa den bästa bilden (standard eller zoomad).Du kan byta bildtyp när som helst under manövern.Status för funktionen sparas inte när tändningen
slås av.
Princip

Bilens omedelbara omgivning registreras av backkameran under manöver i låg hastighet.En bild från bilen i dess omedelbara omgivning rekonstrueras (återges inom parentes) i realtid, och allt eftersom manövern pågår.Det gör det lättare att rikta in bilen under parkeringen och gör att hinder som är nära bilen kan upptäckas. Det känns automatiskt av om bilen är stillastående alltför länge.
Aktivering
Aktivering sker automatiskt när backväxeln läggs i vid lägre körhastighet än 10 km/tim.

Du kan när som helst välja displayläge genom att trycka på det här fältet.Välj en av de fyra vyerna när undermenyn visas:Standardvy.
180°-vy.
Zoomad vy.
AUTO-läge.

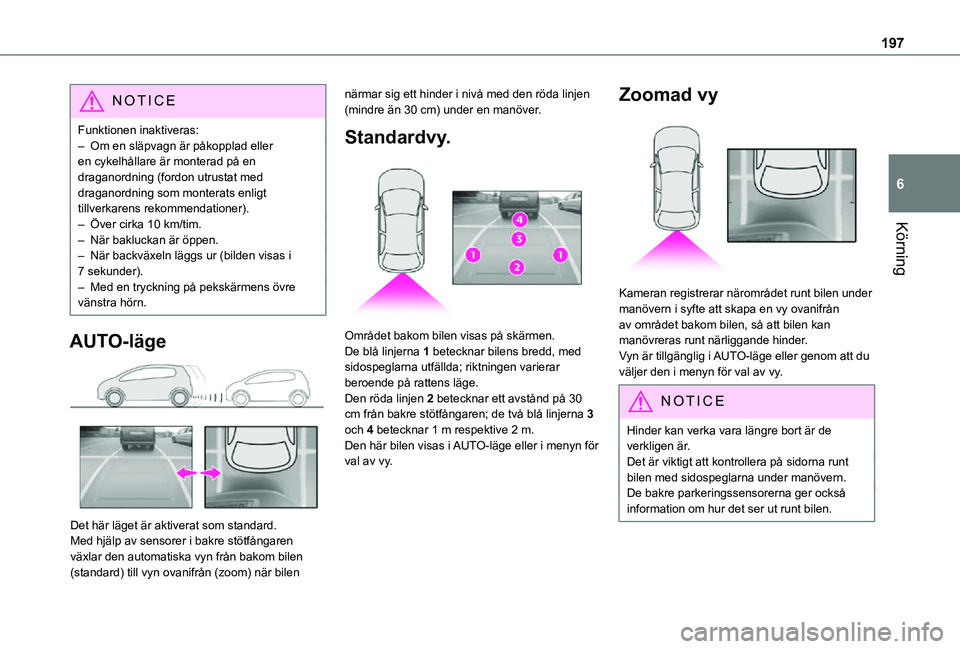

197
Körning
6
NOTIC E
Funktionen inaktiveras:– Om en släpvagn är påkopplad eller en cykelhållare är monterad på en draganordning (fordon utrustat med draganordning som monterats enligt tillverkarens rekommendationer).– Över cirka 10 km/tim.– När bakluckan är öppen.– När backväxeln läggs ur (bilden visas i 7 sekunder).– Med en tryckning på pekskärmens övre vänstra hörn.
AUTO-läge

Det här läget är aktiverat som standard.Med hjälp av sensorer i bakre stötfångaren växlar den automatiska vyn från bakom bilen (standard) till vyn ovanifrån (zoom) när bilen
närmar sig ett hinder i nivå med den röda linjen (mindre än 30 cm) under en manöver.
Standardvy.

Området bakom bilen visas på skärmen.De blå linjerna 1 betecknar bilens bredd, med sidospeglarna utfällda; riktningen varierar beroende på rattens läge.Den röda linjen 2 betecknar ett avstånd på 30 cm från bakre stötfångaren; de två blå linjerna 3 och 4 betecknar 1 m respektive 2 m.
Den här bilen visas i AUTO-läge eller i menyn för val av vy.
Zoomad vy

Kameran registrerar närområdet runt bilen under manövern i syfte att skapa en vy ovanifrån av området bakom bilen, så att bilen kan manövreras runt närliggande hinder.Vyn är tillgänglig i AUTO-läge eller genom att du väljer den i menyn för val av vy.
NOTIC E
Hinder kan verka vara längre bort är de verkligen är.Det är viktigt att kontrollera på sidorna runt bilen med sidospeglarna under manövern.De bakre parkeringssensorerna ger också information om hur det ser ut runt bilen.
