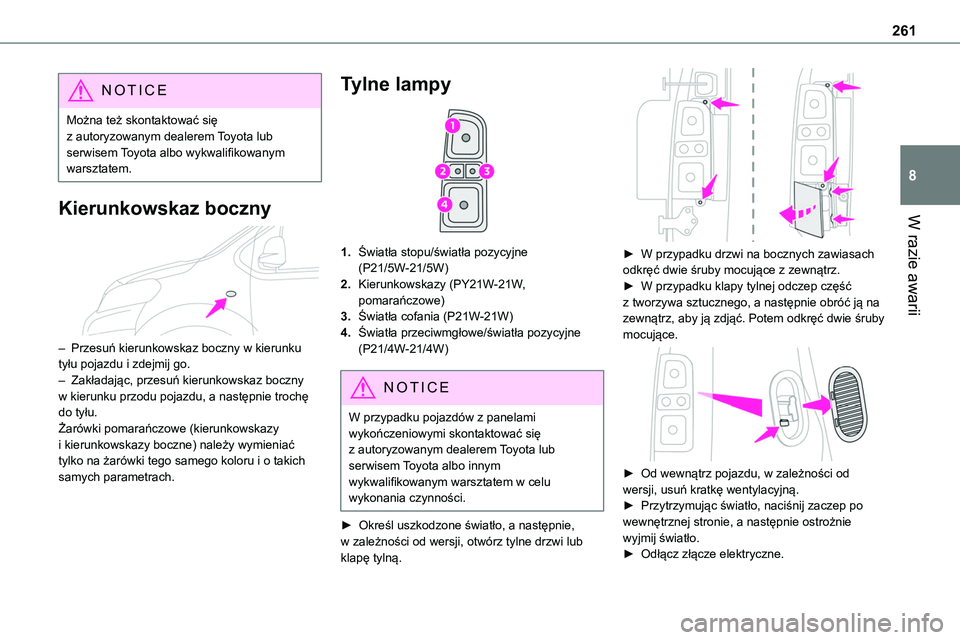

261
W razie awarii
8
NOTIC E
Można też skontaktować się z autoryzowanym dealerem Toyota lub serwisem Toyota albo wykwalifikowanym warsztatem.
Kierunkowskaz boczny

– Przesuń kierunkowskaz boczny w kierunku tyłu pojazdu i zdejmij go.– Zakładając, przesuń kierunkowskaz boczny w kierunku przodu pojazdu, a następnie trochę do tyłu.Żarówki pomarańczowe (kierunkowskazy i kierunkowskazy boczne) należy wymieniać tylko na żarówki tego samego koloru i o takich samych parametrach.
Tylne lampy

1.Światła stopu/światła pozycyjne (P21/5W-21/5W)
2.Kierunkowskazy (PY21W-21W, pomarańczowe)
3.Światła cofania (P21W-21W)
4.Światła przeciwmgłowe/światła pozycyjne (P21/4W-21/4W)
NOTIC E
W przypadku pojazdów z panelami wykończeniowymi skontaktować się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym
wykwalifikowanym warsztatem w celu wykonania czynności.
► Określ uszkodzone światło, a następnie, w zależności od wersji, otwórz tylne drzwi lub klapę tylną.

► W przypadku drzwi na bocznych zawiasach odkręć dwie śruby mocujące z zewnątrz.► W przypadku klapy tylnej odczep część z tworzywa sztucznego, a następnie obróć ją na zewnątrz, aby ją zdjąć. Potem odkręć dwie śruby mocujące.

► Od wewnątrz pojazdu, w zależności od wersji, usuń kratkę wentylacyjną.► Przytrzymując światło, naciśnij zaczep po wewnętrznej stronie, a następnie ostrożnie wyjmij światło.► Odłącz złącze elektryczne.

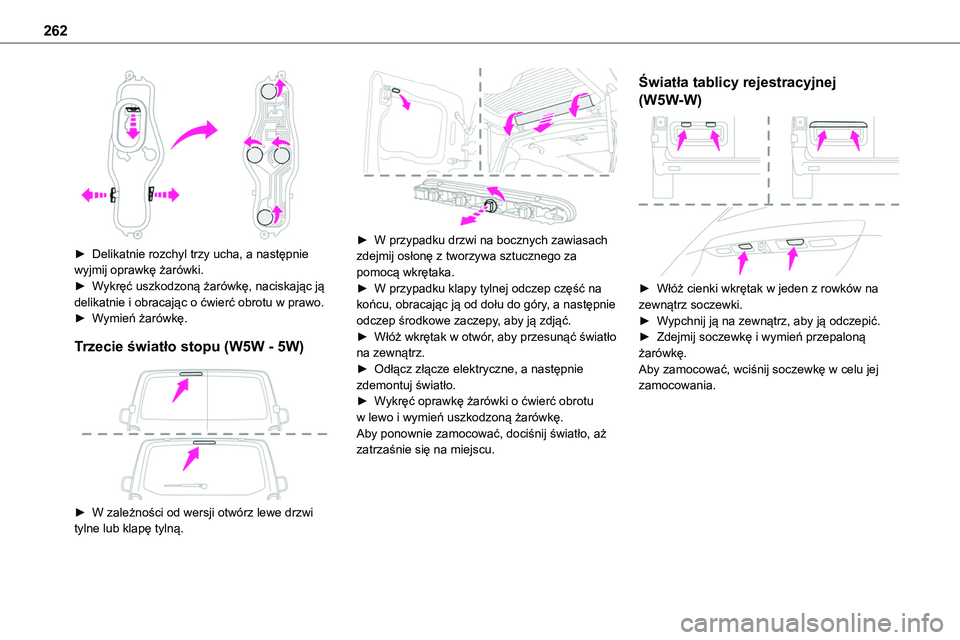

262

► Delikatnie rozchyl trzy ucha, a następnie wyjmij oprawkę żarówki.► Wykręć uszkodzoną żarówkę, naciskając ją delikatnie i obracając o ćwierć obrotu w prawo.► Wymień żarówkę.
Trzecie światło stopu (W5W - 5W)

► W zależności od wersji otwórz lewe drzwi tylne lub klapę tylną.

► W przypadku drzwi na bocznych zawiasach zdejmij osłonę z tworzywa sztucznego za pomocą wkrętaka.► W przypadku klapy tylnej odczep część na końcu, obracając ją od dołu do góry, a następnie odczep środkowe zaczepy, aby ją zdjąć.► Włóż wkrętak w otwór, aby przesunąć światło na zewnątrz.► Odłącz złącze elektryczne, a następnie zdemontuj światło.► Wykręć oprawkę żarówki o ćwierć obrotu w lewo i wymień uszkodzoną żarówkę.Aby ponownie zamocować, dociśnij światło, aż zatrzaśnie się na miejscu.
Światła tablicy rejestracyjnej
(W5W-W)

► Włóż cienki wkrętak w jeden z rowków na zewnątrz soczewki.► Wypchnij ją na zewnątrz, aby ją odczepić.► Zdejmij soczewkę i wymień przepaloną żarówkę.Aby zamocować, wciśnij soczewkę w celu jej zamocowania.

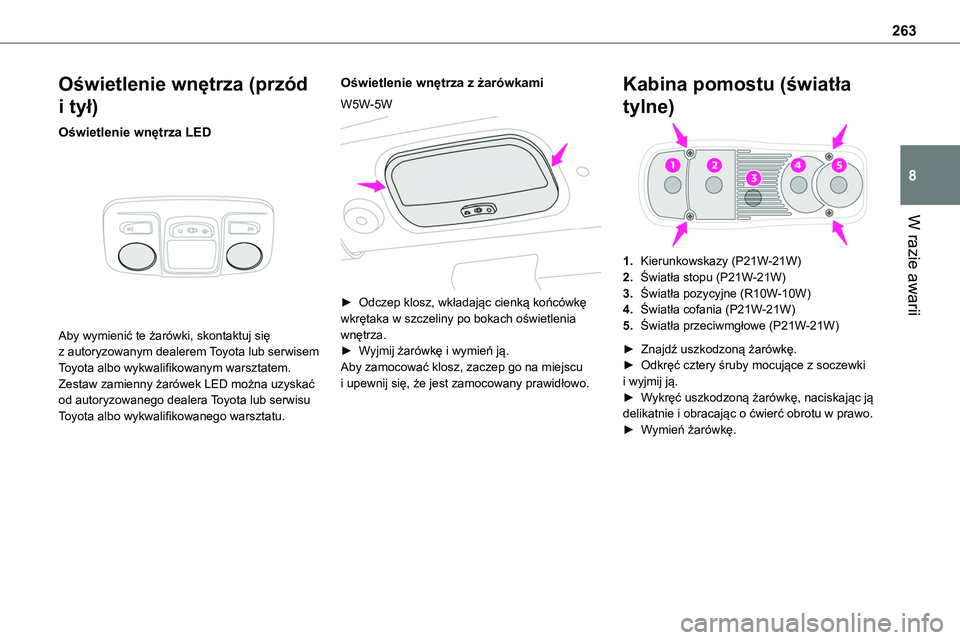

263
W razie awarii
8
Oświetlenie wnętrza (przód
i tył)
Oświetlenie wnętrza LED

Aby wymienić te żarówki, skontaktuj się z autoryzowanym dealerem Toyota lub serwisem Toyota albo wykwalifikowanym warsztatem.Zestaw zamienny żarówek LED można uzyskać od autoryzowanego dealera Toyota lub serwisu Toyota albo wykwalifikowanego warsztatu.
Oświetlenie wnętrza z żarówkami
W5W-5W

► Odczep klosz, wkładając cienką końcówkę wkrętaka w szczeliny po bokach oświetlenia wnętrza.► Wyjmij żarówkę i wymień ją.Aby zamocować klosz, zaczep go na miejscu i upewnij się, że jest zamocowany prawidłowo.
Kabina pomostu (światła
tylne)
1.Kierunkowskazy (P21W-21W)
2.Światła stopu (P21W-21W)
3.Światła pozycyjne (R10W-10W)
4.Światła cofania (P21W-21W)
5.Światła przeciwmgłowe (P21W-21W)
► Znajdź uszkodzoną żarówkę.► Odkręć cztery śruby mocujące z soczewki i wyjmij ją.► Wykręć uszkodzoną żarówkę, naciskając ją delikatnie i obracając o ćwierć obrotu w prawo.► Wymień żarówkę.

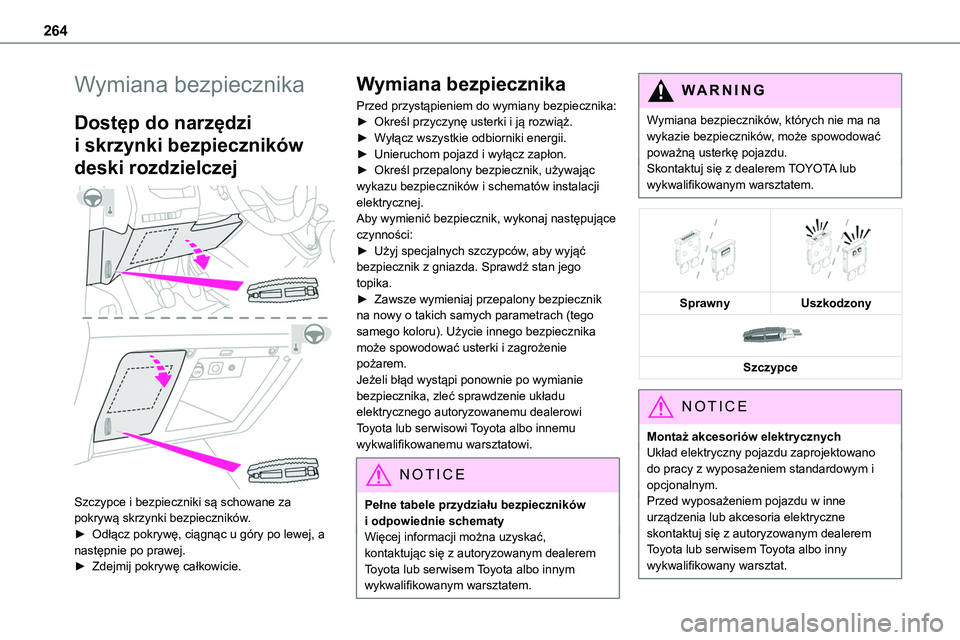

264
Wymiana bezpiecznika
Dostęp do narzędzi
i skrzynki bezpieczników
deski rozdzielczej

Szczypce i bezpieczniki są schowane za pokrywą skrzynki bezpieczników.
► Odłącz pokrywę, ciągnąc u góry po lewej, a następnie po prawej.► Zdejmij pokrywę całkowicie.
Wymiana bezpiecznika
Przed przystąpieniem do wymiany bezpiecznika:► Określ przyczynę usterki i ją rozwiąż.► Wyłącz wszystkie odbiorniki energii.► Unieruchom pojazd i wyłącz zapłon.► Określ przepalony bezpiecznik, używając wykazu bezpieczników i schematów instalacji elektrycznej.Aby wymienić bezpiecznik, wykonaj następujące
czynności:► Użyj specjalnych szczypców, aby wyjąć bezpiecznik z gniazda. Sprawdź stan jego topika.► Zawsze wymieniaj przepalony bezpiecznik na nowy o takich samych parametrach (tego samego koloru). Użycie innego bezpiecznika może spowodować usterki i zagrożenie pożarem.Jeżeli błąd wystąpi ponownie po wymianie bezpiecznika, zleć sprawdzenie układu elektrycznego autoryzowanemu dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi.
NOTIC E
Pełne tabele przydziału bezpieczników i odpowiednie schematy
Więcej informacji można uzyskać, kontaktując się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem.
WARNI NG
Wymiana bezpieczników, których nie ma na wykazie bezpieczników, może spowodować poważną usterkę pojazdu.Skontaktuj się z dealerem TOYOTA lub wykwalifikowanym warsztatem.




SprawnyUszkodzony

Szczypce
NOTIC E
Montaż akcesoriów elektrycznychUkład elektryczny pojazdu zaprojektowano do pracy z wyposażeniem standardowym i opcjonalnym.Przed wyposażeniem pojazdu w inne urządzenia lub akcesoria elektryczne
skontaktuj się z autoryzowanym dealerem Toyota lub serwisem Toyota albo inny wykwalifikowany warsztat.

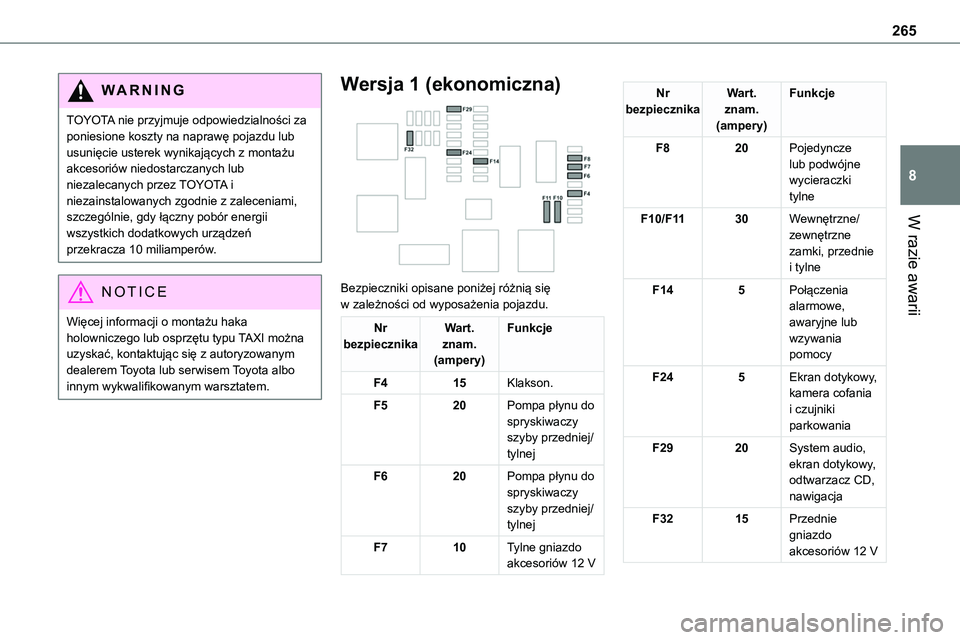

265
W razie awarii
8
WARNI NG
TOYOTA nie przyjmuje odpowiedzialności za poniesione koszty na naprawę pojazdu lub usunięcie usterek wynikających z montażu akcesoriów niedostarczanych lub niezalecanych przez TOYOTA i niezainstalowanych zgodnie z zaleceniami, szczególnie, gdy łączny pobór energii
wszystkich dodatkowych urządzeń przekracza 10 miliamperów.
NOTIC E
Więcej informacji o montażu haka holowniczego lub osprzętu typu TAXI można uzyskać, kontaktując się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem.
Wersja 1 (ekonomiczna)

Bezpieczniki opisane poniżej różnią się w zależności od wyposażenia pojazdu.
Nr bezpiecznikaWart. znam.(ampery)
Funkcje
F415Klakson.
F520Pompa płynu do spryskiwaczy szyby przedniej/tylnej
F620Pompa płynu do spryskiwaczy szyby przedniej/tylnej
F710Tylne gniazdo akcesoriów 12 V
Nr bezpiecznikaWart. znam.(ampery)
Funkcje
F820Pojedyncze lub podwójne wycieraczki tylne
F10/F1130Wewnętrzne/zewnętrzne zamki, przednie i tylne
F145Połączenia alarmowe, awaryjne lub wzywania pomocy
F245Ekran dotykowy, kamera cofania i czujniki parkowania
F2920System audio, ekran dotykowy, odtwarzacz CD, nawigacja
F3215Przednie gniazdo akcesoriów 12 V

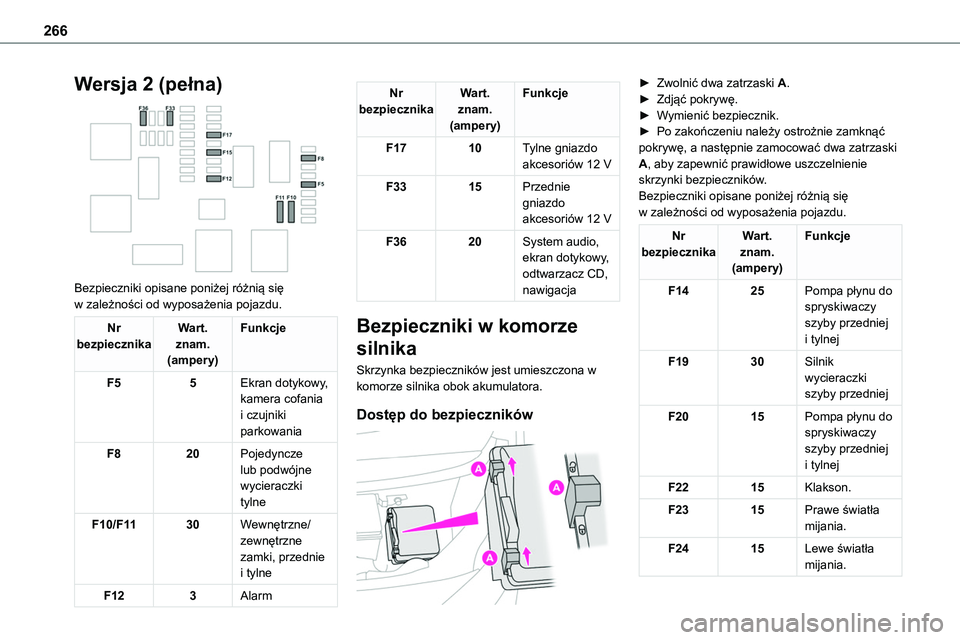

266
Wersja 2 (pełna)

Bezpieczniki opisane poniżej różnią się w zależności od wyposażenia pojazdu.
Nr bezpiecznikaWart. znam.(ampery)
Funkcje
F55Ekran dotykowy, kamera cofania i czujniki parkowania
F820Pojedyncze lub podwójne wycieraczki tylne
F10/F1130Wewnętrzne/zewnętrzne zamki, przednie i tylne
F123Alarm
Nr bezpiecznikaWart. znam.(ampery)
Funkcje
F1710Tylne gniazdo akcesoriów 12 V
F3315Przednie gniazdo akcesoriów 12 V
F3620System audio, ekran dotykowy, odtwarzacz CD, nawigacja
Bezpieczniki w komorze
silnika
Skrzynka bezpieczników jest umieszczona w komorze silnika obok akumulatora.
Dostęp do bezpieczników

► Zwolnić dwa zatrzaski A.► Zdjąć pokrywę.► Wymienić bezpiecznik.► Po zakończeniu należy ostrożnie zamknąć pokrywę, a następnie zamocować dwa zatrzaski A, aby zapewnić prawidłowe uszczelnienie skrzynki bezpieczników.Bezpieczniki opisane poniżej różnią się w zależności od wyposażenia pojazdu.
Nr bezpiecznikaWart. znam.(ampery)
Funkcje
F1425Pompa płynu do spryskiwaczy szyby przedniej i tylnej
F1930Silnik wycieraczki szyby przedniej
F2015Pompa płynu do spryskiwaczy szyby przedniej i tylnej
F2215Klakson.
F2315Prawe światła mijania.
F2415Lewe światła mijania.

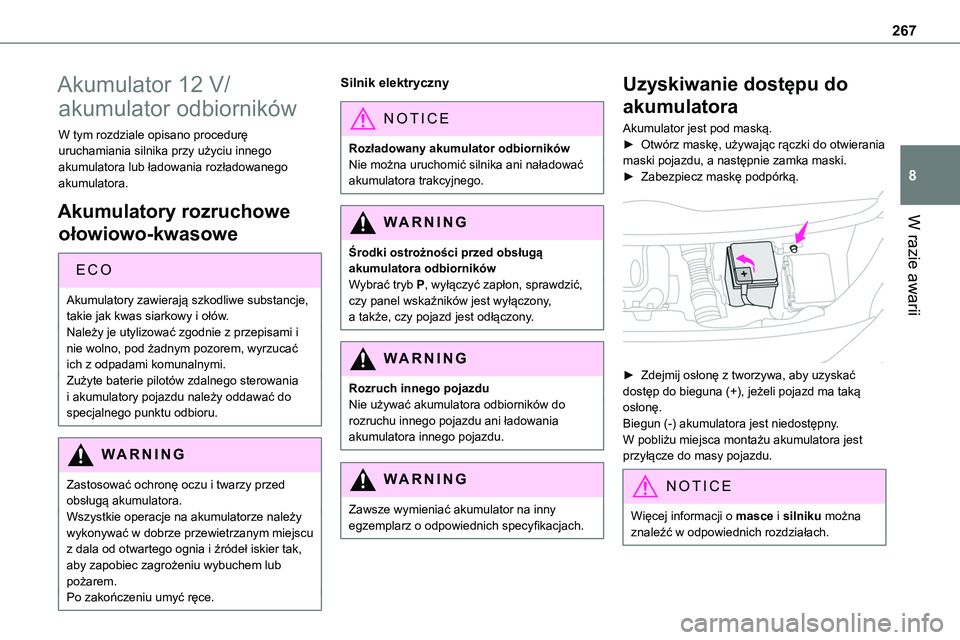

267
W razie awarii
8
Akumulator 12 V/
akumulator odbiorników
W tym rozdziale opisano procedurę uruchamiania silnika przy użyciu innego akumulatora lub ładowania rozładowanego akumulatora.
Akumulatory rozruchowe
ołowiowo-kwasowe
ECO
Akumulatory zawierają szkodliwe substancje, takie jak kwas siarkowy i ołów.Należy je utylizować zgodnie z przepisami i nie wolno, pod żadnym pozorem, wyrzucać ich z odpadami komunalnymi.Zużyte baterie pilotów zdalnego sterowania i akumulatory pojazdu należy oddawać do specjalnego punktu odbioru.
WARNI NG
Zastosować ochronę oczu i twarzy przed obsługą akumulatora.Wszystkie operacje na akumulatorze należy wykonywać w dobrze przewietrzanym miejscu z dala od otwartego ognia i źródeł iskier tak, aby zapobiec zagrożeniu wybuchem lub pożarem.
Po zakończeniu umyć ręce.
Silnik elektryczny
NOTIC E
Rozładowany akumulator odbiornikówNie można uruchomić silnika ani naładować akumulatora trakcyjnego.
WARNI NG
Środki ostrożności przed obsługą akumulatora odbiornikówWybrać tryb P, wyłączyć zapłon, sprawdzić, czy panel wskaźników jest wyłączony, a także, czy pojazd jest odłączony.
WARNI NG
Rozruch innego pojazduNie używać akumulatora odbiorników do rozruchu innego pojazdu ani ładowania akumulatora innego pojazdu.
WARNI NG
Zawsze wymieniać akumulator na inny egzemplarz o odpowiednich specyfikacjach.
Uzyskiwanie dostępu do
akumulatora
Akumulator jest pod maską.► Otwórz maskę, używając rączki do otwierania maski pojazdu, a następnie zamka maski.► Zabezpiecz maskę podpórką.

► Zdejmij osłonę z tworzywa, aby uzyskać dostęp do bieguna (+), jeżeli pojazd ma taką osłonę.Biegun (-) akumulatora jest niedostępny.W pobliżu miejsca montażu akumulatora jest przyłącze do masy pojazdu.
NOTIC E
Więcej informacji o masce i silniku można znaleźć w odpowiednich rozdziałach.

268

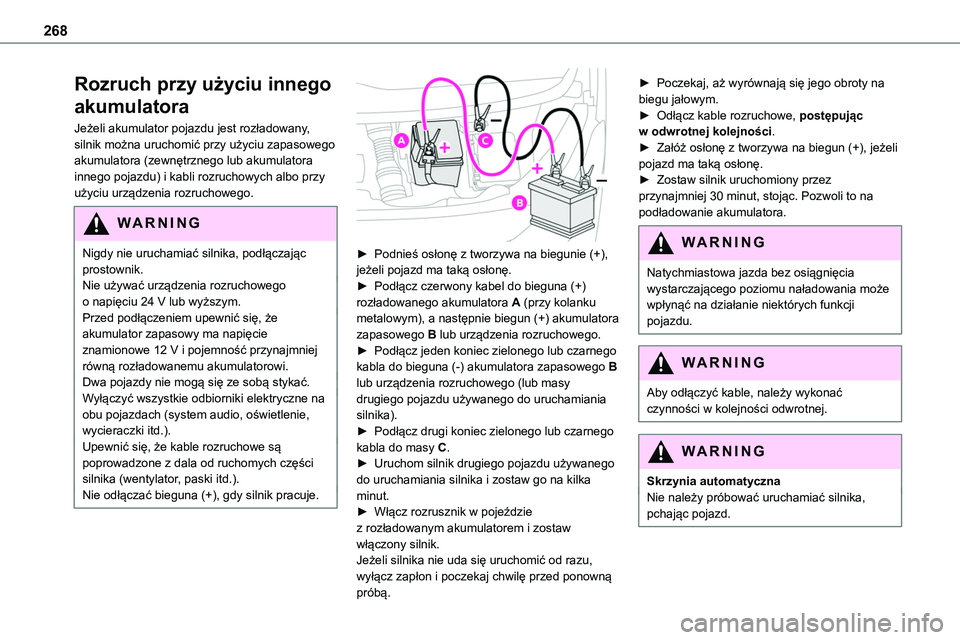

Rozruch przy użyciu innego
akumulatora
Jeżeli akumulator pojazdu jest rozładowany, silnik można uruchomić przy użyciu zapasowego akumulatora (zewnętrznego lub akumulatora innego pojazdu) i kabli rozruchowych albo przy użyciu urządzenia rozruchowego.
WARNI NG
Nigdy nie uruchamiać silnika, podłączając prostownik.Nie używać urządzenia rozruchowego o napięciu 24 V lub wyższym.Przed podłączeniem upewnić się, że akumulator zapasowy ma napięcie znamionowe 12 V i pojemność przynajmniej równą rozładowanemu akumulatorowi.Dwa pojazdy nie mogą się ze sobą stykać.Wyłączyć wszystkie odbiorniki elektryczne na obu pojazdach (system audio, oświetlenie, wycieraczki itd.).Upewnić się, że kable rozruchowe są poprowadzone z dala od ruchomych części silnika (wentylator, paski itd.).Nie odłączać bieguna (+), gdy silnik pracuje.


► Podnieś osłonę z tworzywa na biegunie (+), jeżeli pojazd ma taką osłonę.► Podłącz czerwony kabel do bieguna (+) rozładowanego akumulatora A (przy kolanku metalowym), a następnie biegun (+) akumulatora zapasowego B lub urządzenia rozruchowego.► Podłącz jeden koniec zielonego lub czarnego kabla do bieguna (-) akumulatora zapasowego B lub urządzenia rozruchowego (lub masy drugiego pojazdu używanego do uruchamiania silnika).
► Podłącz drugi koniec zielonego lub czarnego kabla do masy C.► Uruchom silnik drugiego pojazdu używanego do uruchamiania silnika i zostaw go na kilka minut.► Włącz rozrusznik w pojeździe z rozładowanym akumulatorem i zostaw włączony silnik.Jeżeli silnika nie uda się uruchomić od razu, wyłącz zapłon i poczekaj chwilę przed ponowną próbą.
► Poczekaj, aż wyrównają się jego obroty na biegu jałowym.► Odłącz kable rozruchowe, postępując w odwrotnej kolejności.► Załóż osłonę z tworzywa na biegun (+), jeżeli pojazd ma taką osłonę.► Zostaw silnik uruchomiony przez przynajmniej 30 minut, stojąc. Pozwoli to na podładowanie akumulatora.
WARNI NG
Natychmiastowa jazda bez osiągnięcia wystarczającego poziomu naładowania może wpłynąć na działanie niektórych funkcji pojazdu.
WARNI NG
Aby odłączyć kable, należy wykonać czynności w kolejności odwrotnej.
WARNI NG
Skrzynia automatycznaNie należy próbować uruchamiać silnika, pchając pojazd.

269
W razie awarii
8

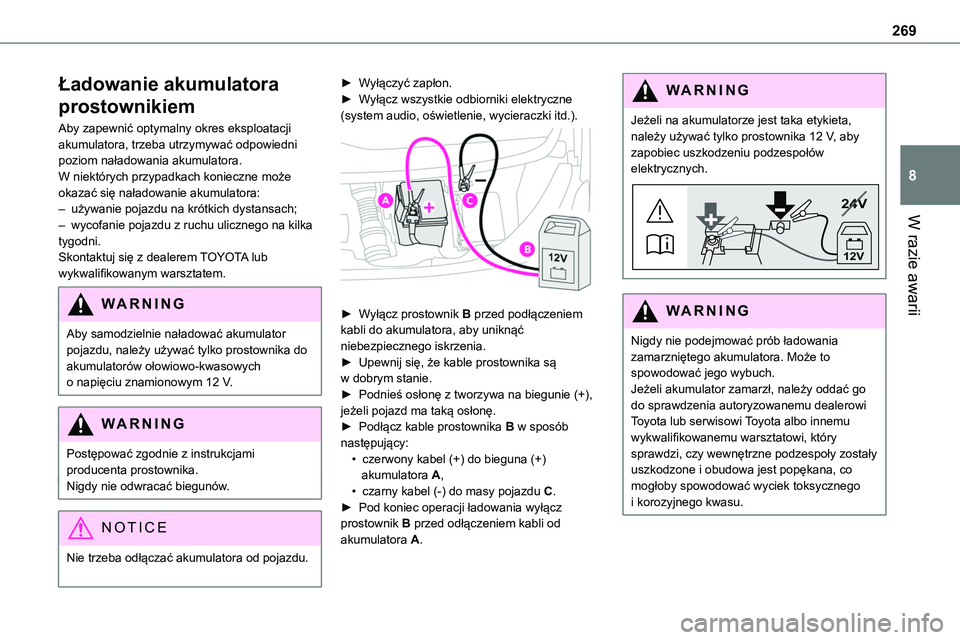

Ładowanie akumulatora
prostownikiem
Aby zapewnić optymalny okres eksploatacji akumulatora, trzeba utrzymywać odpowiedni poziom naładowania akumulatora.W niektórych przypadkach konieczne może okazać się naładowanie akumulatora:– używanie pojazdu na krótkich dystansach;
– wycofanie pojazdu z ruchu ulicznego na kilka tygodni.Skontaktuj się z dealerem TOYOTA lub wykwalifikowanym warsztatem.
WARNI NG
Aby samodzielnie naładować akumulator pojazdu, należy używać tylko prostownika do akumulatorów ołowiowo-kwasowych o napięciu znamionowym 12 V.
WARNI NG
Postępować zgodnie z instrukcjami producenta prostownika.Nigdy nie odwracać biegunów.
NOTIC E
Nie trzeba odłączać akumulatora od pojazdu.
► Wyłączyć zapłon.► Wyłącz wszystkie odbiorniki elektryczne (system audio, oświetlenie, wycieraczki itd.).

► Wyłącz prostownik B przed podłączeniem kabli do akumulatora, aby uniknąć niebezpiecznego iskrzenia.► Upewnij się, że kable prostownika są w dobrym stanie.► Podnieś osłonę z tworzywa na biegunie (+), jeżeli pojazd ma taką osłonę.► Podłącz kable prostownika B w sposób następujący:• czerwony kabel (+) do bieguna (+) akumulatora A,• czarny kabel (-) do masy pojazdu C.► Pod koniec operacji ładowania wyłącz prostownik B przed odłączeniem kabli od
akumulatora A.
WARNI NG
Jeżeli na akumulatorze jest taka etykieta, należy używać tylko prostownika 12 V, aby zapobiec uszkodzeniu podzespołów elektrycznych.
24V
12V
WARNI NG
Nigdy nie podejmować prób ładowania zamarzniętego akumulatora. Może to spowodować jego wybuch.Jeżeli akumulator zamarzł, należy oddać go do sprawdzenia autoryzowanemu dealerowi Toyota lub serwisowi Toyota albo innemu
wykwalifikowanemu warsztatowi, który sprawdzi, czy wewnętrzne podzespoły zostały uszkodzone i obudowa jest popękana, co mogłoby spowodować wyciek toksycznego i korozyjnego kwasu.

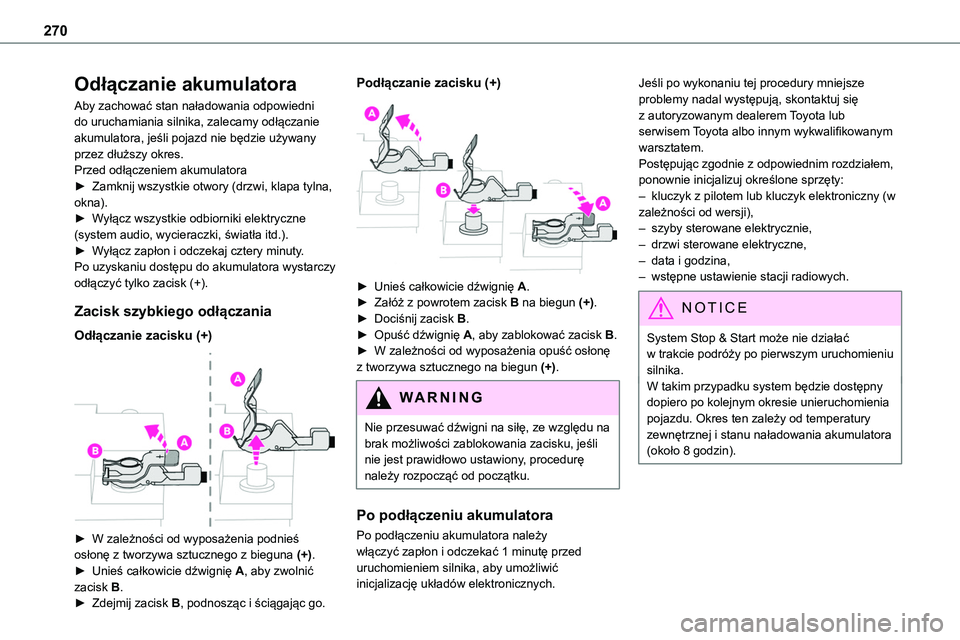

270
Odłączanie akumulatora
Aby zachować stan naładowania odpowiedni do uruchamiania silnika, zalecamy odłączanie akumulatora, jeśli pojazd nie będzie używany przez dłuższy okres.Przed odłączeniem akumulatora► Zamknij wszystkie otwory (drzwi, klapa tylna, okna).► Wyłącz wszystkie odbiorniki elektryczne
(system audio, wycieraczki, światła itd.).► Wyłącz zapłon i odczekaj cztery minuty.Po uzyskaniu dostępu do akumulatora wystarczy odłączyć tylko zacisk (+).
Zacisk szybkiego odłączania
Odłączanie zacisku (+)

► W zależności od wyposażenia podnieś osłonę z tworzywa sztucznego z bieguna (+).► Unieś całkowicie dźwignię A, aby zwolnić zacisk B.► Zdejmij zacisk B, podnosząc i ściągając go.
Podłączanie zacisku (+)

► Unieś całkowicie dźwignię A.► Załóż z powrotem zacisk B na biegun (+).► Dociśnij zacisk B.► Opuść dźwignię A, aby zablokować zacisk B.► W zależności od wyposażenia opuść osłonę z tworzywa sztucznego na biegun (+).
WARNI NG
Nie przesuwać dźwigni na siłę, ze względu na brak możliwości zablokowania zacisku, jeśli nie jest prawidłowo ustawiony, procedurę należy rozpocząć od początku.
Po podłączeniu akumulatora
Po podłączeniu akumulatora należy włączyć zapłon i odczekać 1 minutę przed uruchomieniem silnika, aby umożliwić inicjalizację układów elektronicznych.
Jeśli po wykonaniu tej procedury mniejsze problemy nadal występują, skontaktuj się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem.Postępując zgodnie z odpowiednim rozdziałem, ponownie inicjalizuj określone sprzęty:– kluczyk z pilotem lub kluczyk elektroniczny (w zależności od wersji),
– szyby sterowane elektrycznie,– drzwi sterowane elektryczne,– data i godzina,– wstępne ustawienie stacji radiowych.
NOTIC E
System Stop & Start może nie działać w trakcie podróży po pierwszym uruchomieniu silnika.W takim przypadku system będzie dostępny dopiero po kolejnym okresie unieruchomienia pojazdu. Okres ten zależy od temperatury zewnętrznej i stanu naładowania akumulatora (około 8 godzin).
