TOYOTA PROACE VERSO EV 2022 Manual de utilização (in Portuguese)

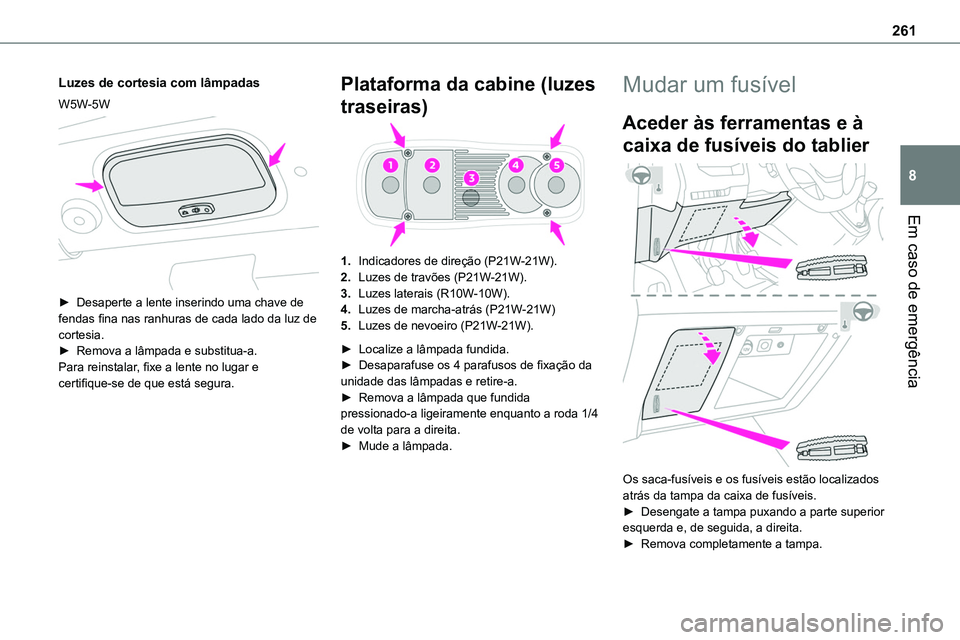

261
Em caso de emergência
8
Luzes de cortesia com lâmpadas
W5W-5W

► Desaperte a lente inserindo uma chave de fendas fina nas ranhuras de cada lado da luz de cortesia.► Remova a lâmpada e substitua-a.Para reinstalar, fixe a lente no lugar e certifique-se de que está segura.
Plataforma da cabine (luzes
traseiras)
1.Indicadores de direção (P21W-21W).
2.Luzes de travões (P21W-21W).
3.Luzes laterais (R10W-10W).
4.Luzes de marcha-atrás (P21W-21W)
5.Luzes de nevoeiro (P21W-21W).
► Localize a lâmpada fundida.► Desaparafuse os 4 parafusos de fixação da unidade das lâmpadas e retire-a.► Remova a lâmpada que fundida pressionado-a ligeiramente enquanto a roda 1/4 de volta para a direita.► Mude a lâmpada.
Mudar um fusível
Aceder às ferramentas e à
caixa de fusíveis do tablier

Os saca-fusíveis e os fusíveis estão localizados atrás da tampa da caixa de fusíveis.► Desengate a tampa puxando a parte superior esquerda e, de seguida, a direita.
► Remova completamente a tampa.

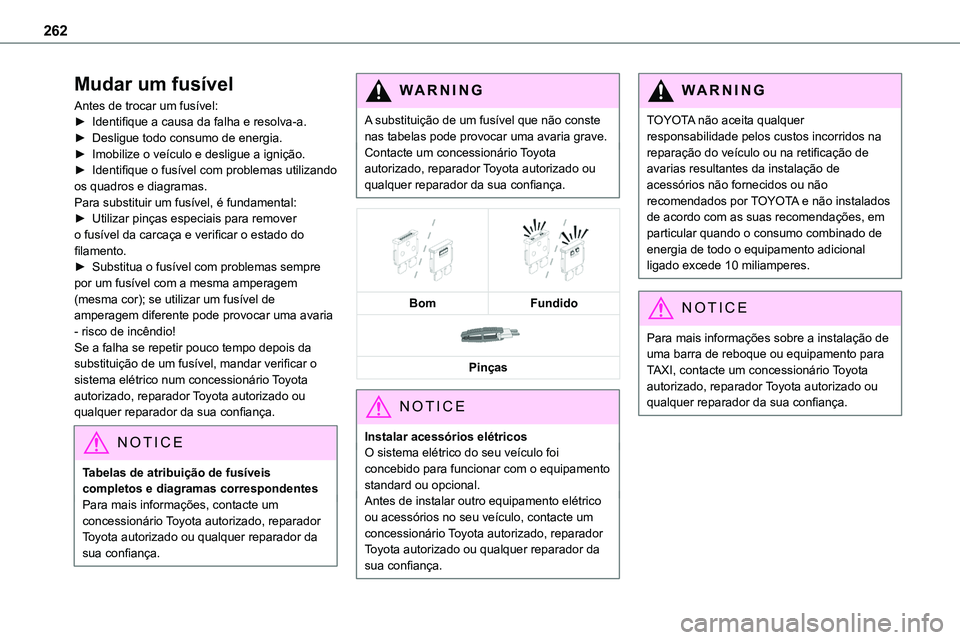

262
Mudar um fusível
Antes de trocar um fusível:► Identifique a causa da falha e resolva-a.► Desligue todo consumo de energia.► Imobilize o veículo e desligue a ignição.► Identifique o fusível com problemas utilizando os quadros e diagramas.Para substituir um fusível, é fundamental:► Utilizar pinças especiais para remover
o fusível da carcaça e verificar o estado do filamento.► Substitua o fusível com problemas sempre por um fusível com a mesma amperagem (mesma cor); se utilizar um fusível de amperagem diferente pode provocar uma avaria - risco de incêndio!Se a falha se repetir pouco tempo depois da substituição de um fusível, mandar verificar o sistema elétrico num concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.
NOTIC E
Tabelas de atribuição de fusíveis completos e diagramas correspondentesPara mais informações, contacte um concessionário Toyota autorizado, reparador
Toyota autorizado ou qualquer reparador da sua confiança.
WARNI NG
A substituição de um fusível que não conste nas tabelas pode provocar uma avaria grave.Contacte um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.




BomFundido

Pinças
NOTIC E
Instalar acessórios elétricosO sistema elétrico do seu veículo foi concebido para funcionar com o equipamento standard ou opcional.Antes de instalar outro equipamento elétrico ou acessórios no seu veículo, contacte um
concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.
WARNI NG
TOYOTA não aceita qualquer responsabilidade pelos custos incorridos na reparação do veículo ou na retificação de avarias resultantes da instalação de acessórios não fornecidos ou não recomendados por TOYOTA e não instalados de acordo com as suas recomendações, em
particular quando o consumo combinado de energia de todo o equipamento adicional ligado excede 10 miliamperes.
NOTIC E
Para mais informações sobre a instalação de uma barra de reboque ou equipamento para TAXI, contacte um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.

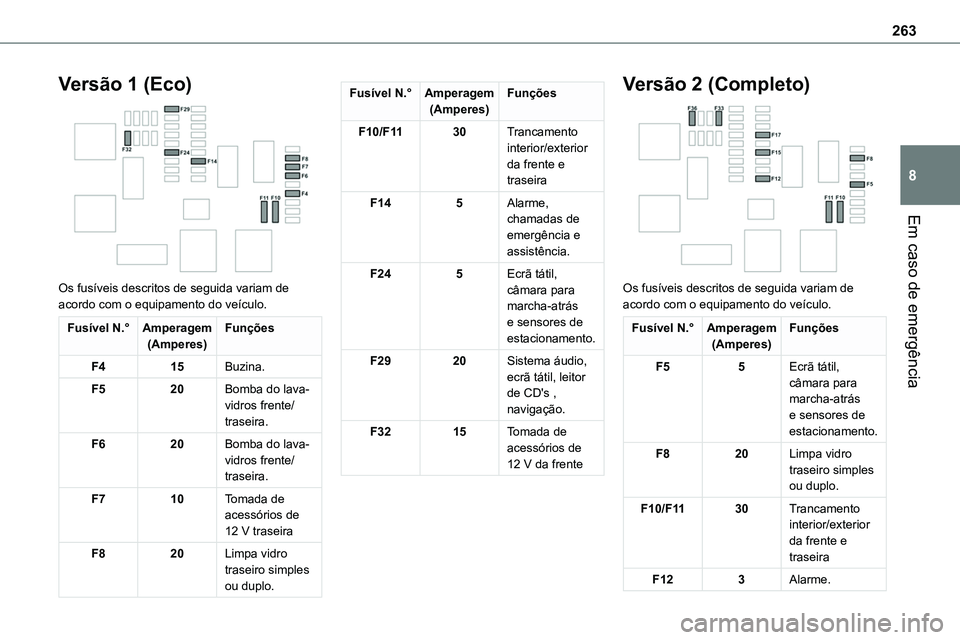

263
Em caso de emergência
8
Versão 1 (Eco)

Os fusíveis descritos de seguida variam de acordo com o equipamento do veículo.
Fusível N.°Amperagem(Amperes)Funções
F415Buzina.
F520Bomba do lava-vidros frente/traseira.
F620Bomba do lava-vidros frente/traseira.
F710Tomada de acessórios de 12 V traseira
F820Limpa vidro traseiro simples ou duplo.
Fusível N.°Amperagem(Amperes)Funções
F10/F1130Trancamento interior/exterior da frente e traseira
F145Alarme, chamadas de emergência e assistência.
F245Ecrã tátil, câmara para marcha-atrás e sensores de estacionamento.
F2920Sistema áudio, ecrã tátil, leitor de CD's , navigação.
F3215Tomada de acessórios de 12 V da frente
Versão 2 (Completo)

Os fusíveis descritos de seguida variam de acordo com o equipamento do veículo.
Fusível N.°Amperagem(Amperes)Funções
F55Ecrã tátil, câmara para marcha-atrás e sensores de estacionamento.
F820Limpa vidro traseiro simples ou duplo.
F10/F1130Trancamento interior/exterior da frente e traseira
F123Alarme.

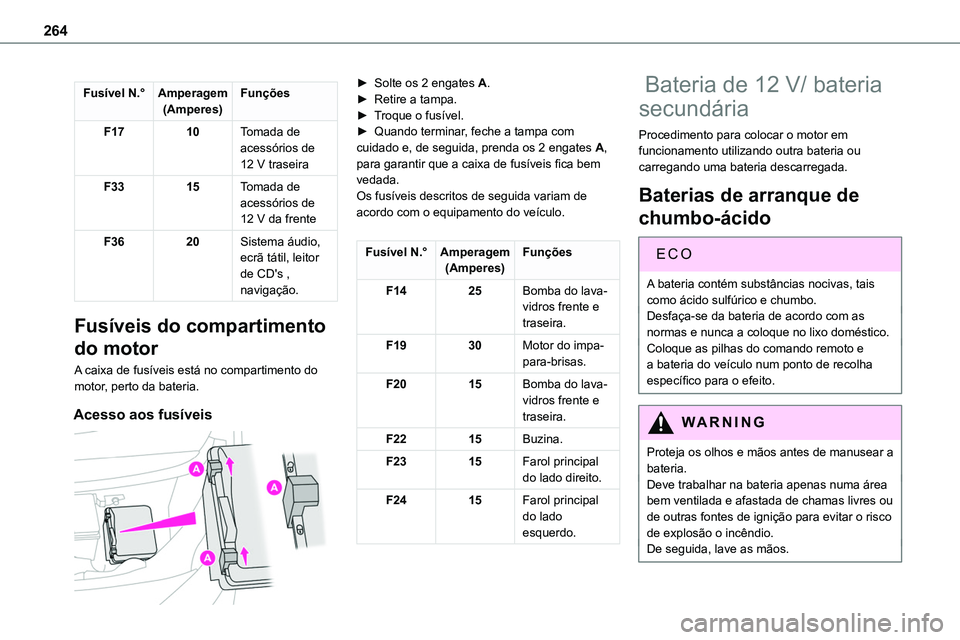

264
Fusível N.°Amperagem(Amperes)Funções
F1710Tomada de acessórios de 12 V traseira
F3315Tomada de acessórios de 12 V da frente
F3620Sistema áudio, ecrã tátil, leitor de CD's , navigação.
Fusíveis do compartimento
do motor
A caixa de fusíveis está no compartimento do motor, perto da bateria.
Acesso aos fusíveis

► Solte os 2 engates A.► Retire a tampa.► Troque o fusível.► Quando terminar, feche a tampa com cuidado e, de seguida, prenda os 2 engates A, para garantir que a caixa de fusíveis fica bem vedada.Os fusíveis descritos de seguida variam de acordo com o equipamento do veículo.
Fusível N.°Amperagem(Amperes)Funções
F1425Bomba do lava-vidros frente e traseira.
F1930Motor do impa-para-brisas.
F2015Bomba do lava-vidros frente e traseira.
F2215Buzina.
F2315Farol principal do lado direito.
F2415Farol principal do lado esquerdo.
Bateria de 12 V/ bateria
secundária
Procedimento para colocar o motor em funcionamento utilizando outra bateria ou carregando uma bateria descarregada.
Baterias de arranque de
chumbo-ácido
EC O
A bateria contém substâncias nocivas, tais como ácido sulfúrico e chumbo.Desfaça-se da bateria de acordo com as normas e nunca a coloque no lixo doméstico.Coloque as pilhas do comando remoto e a bateria do veículo num ponto de recolha específico para o efeito.
WARNI NG
Proteja os olhos e mãos antes de manusear a bateria.Deve trabalhar na bateria apenas numa área bem ventilada e afastada de chamas livres ou de outras fontes de ignição para evitar o risco de explosão o incêndio.De seguida, lave as mãos.

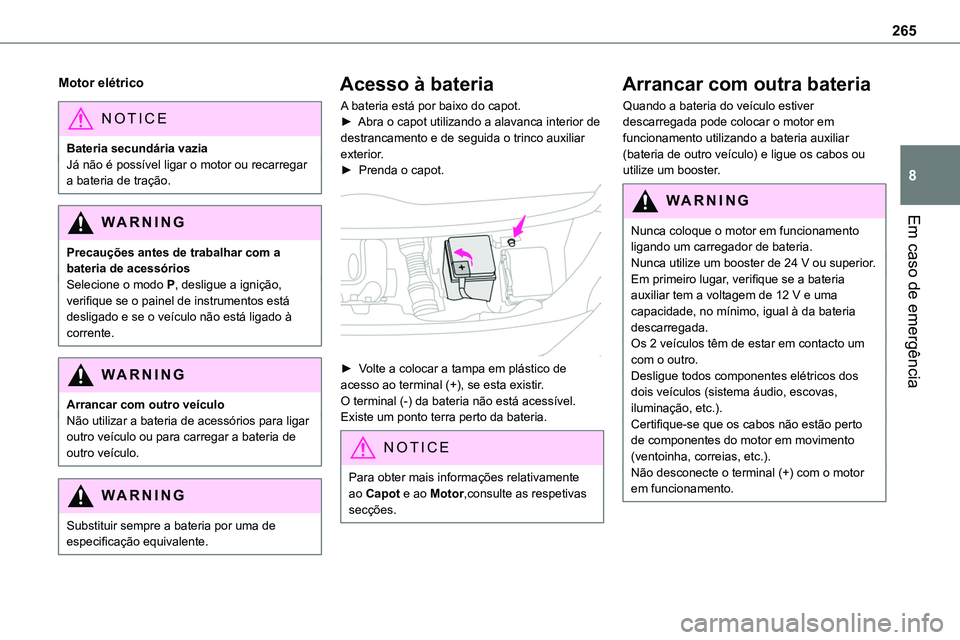

265
Em caso de emergência
8
Motor elétrico
NOTIC E
Bateria secundária vaziaJá não é possível ligar o motor ou recarregar a bateria de tração.
WARNI NG
Precauções antes de trabalhar com a bateria de acessóriosSelecione o modo P, desligue a ignição, verifique se o painel de instrumentos está desligado e se o veículo não está ligado à corrente.
WARNI NG
Arrancar com outro veículoNão utilizar a bateria de acessórios para ligar outro veículo ou para carregar a bateria de outro veículo.
WARNI NG
Substituir sempre a bateria por uma de especificação equivalente.
Acesso à bateria
A bateria está por baixo do capot.► Abra o capot utilizando a alavanca interior de destrancamento e de seguida o trinco auxiliar exterior.► Prenda o capot.

► Volte a colocar a tampa em plástico de acesso ao terminal (+), se esta existir.O terminal (-) da bateria não está acessível.Existe um ponto terra perto da bateria.
NOTIC E
Para obter mais informações relativamente ao Capot e ao Motor,consulte as respetivas secções.
Arrancar com outra bateria
Quando a bateria do veículo estiver descarregada pode colocar o motor em funcionamento utilizando a bateria auxiliar (bateria de outro veículo) e ligue os cabos ou utilize um booster.
WARNI NG
Nunca coloque o motor em funcionamento ligando um carregador de bateria.Nunca utilize um booster de 24 V ou superior.Em primeiro lugar, verifique se a bateria auxiliar tem a voltagem de 12 V e uma capacidade, no mínimo, igual à da bateria descarregada.Os 2 veículos têm de estar em contacto um com o outro.Desligue todos componentes elétricos dos dois veículos (sistema áudio, escovas, iluminação, etc.).Certifique-se que os cabos não estão perto de componentes do motor em movimento (ventoinha, correias, etc.).Não desconecte o terminal (+) com o motor em funcionamento.

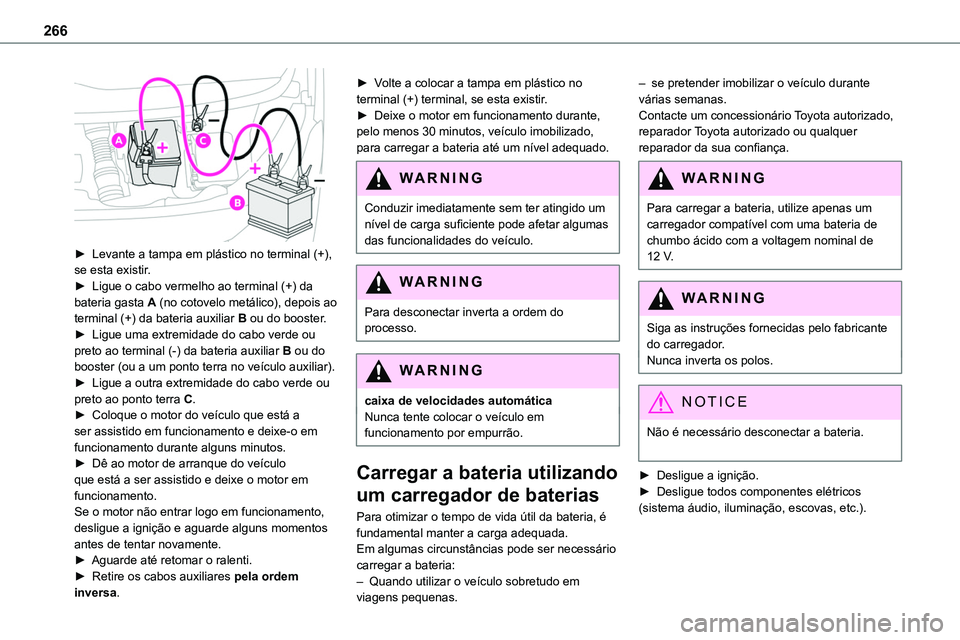

266

► Levante a tampa em plástico no terminal (+), se esta existir.► Ligue o cabo vermelho ao terminal (+) da bateria gasta A (no cotovelo metálico), depois ao terminal (+) da bateria auxiliar B ou do booster.► Ligue uma extremidade do cabo verde ou preto ao terminal (-) da bateria auxiliar B ou do booster (ou a um ponto terra no veículo auxiliar).► Ligue a outra extremidade do cabo verde ou preto ao ponto terra C.► Coloque o motor do veículo que está a
ser assistido em funcionamento e deixe-o em funcionamento durante alguns minutos.► Dê ao motor de arranque do veículo que está a ser assistido e deixe o motor em funcionamento.Se o motor não entrar logo em funcionamento, desligue a ignição e aguarde alguns momentos antes de tentar novamente.► Aguarde até retomar o ralenti.► Retire os cabos auxiliares pela ordem inversa.
► Volte a colocar a tampa em plástico no terminal (+) terminal, se esta existir.► Deixe o motor em funcionamento durante, pelo menos 30 minutos, veículo imobilizado, para carregar a bateria até um nível adequado.
WARNI NG
Conduzir imediatamente sem ter atingido um nível de carga suficiente pode afetar algumas das funcionalidades do veículo.
WARNI NG
Para desconectar inverta a ordem do processo.
WARNI NG
caixa de velocidades automáticaNunca tente colocar o veículo em funcionamento por empurrão.
Carregar a bateria utilizando
um carregador de baterias
Para otimizar o tempo de vida útil da bateria, é fundamental manter a carga adequada.Em algumas circunstâncias pode ser necessário carregar a bateria:– Quando utilizar o veículo sobretudo em
viagens pequenas.
– se pretender imobilizar o veículo durante várias semanas.Contacte um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.
WARNI NG
Para carregar a bateria, utilize apenas um carregador compatível com uma bateria de chumbo ácido com a voltagem nominal de 12 V.
WARNI NG
Siga as instruções fornecidas pelo fabricante do carregador.Nunca inverta os polos.
NOTIC E
Não é necessário desconectar a bateria.
► Desligue a ignição.► Desligue todos componentes elétricos (sistema áudio, iluminação, escovas, etc.).

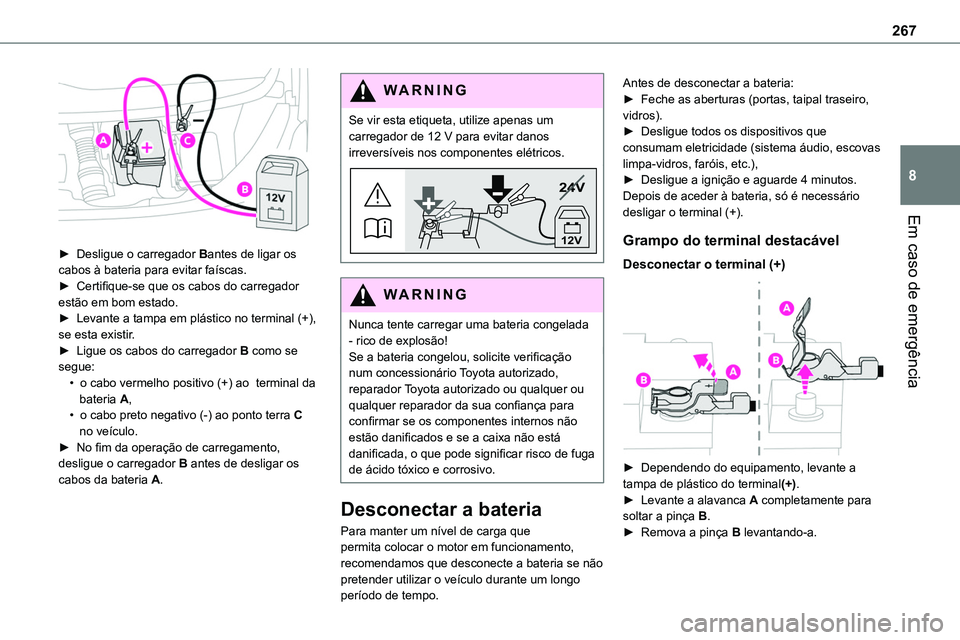

267
Em caso de emergência
8

► Desligue o carregador Bantes de ligar os cabos à bateria para evitar faíscas.► Certifique-se que os cabos do carregador estão em bom estado.► Levante a tampa em plástico no terminal (+), se esta existir.► Ligue os cabos do carregador B como se segue:• o cabo vermelho positivo (+) ao terminal da bateria A,• o cabo preto negativo (-) ao ponto terra C
no veículo.► No fim da operação de carregamento, desligue o carregador B antes de desligar os cabos da bateria A.
WARNI NG
Se vir esta etiqueta, utilize apenas um carregador de 12 V para evitar danos irreversíveis nos componentes elétricos.
24V
12V
WARNI NG
Nunca tente carregar uma bateria congelada - rico de explosão!Se a bateria congelou, solicite verificação num concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer ou qualquer reparador da sua confiança para confirmar se os componentes internos não
estão danificados e se a caixa não está danificada, o que pode significar risco de fuga de ácido tóxico e corrosivo.
Desconectar a bateria
Para manter um nível de carga que permita colocar o motor em funcionamento, recomendamos que desconecte a bateria se não pretender utilizar o veículo durante um longo
período de tempo.
Antes de desconectar a bateria:► Feche as aberturas (portas, taipal traseiro, vidros).► Desligue todos os dispositivos que consumam eletricidade (sistema áudio, escovas limpa-vidros, faróis, etc.),► Desligue a ignição e aguarde 4 minutos.Depois de aceder à bateria, só é necessário desligar o terminal (+).
Grampo do terminal destacável
Desconectar o terminal (+)

► Dependendo do equipamento, levante a tampa de plástico do terminal(+).► Levante a alavanca A completamente para soltar a pinça B.► Remova a pinça B levantando-a.

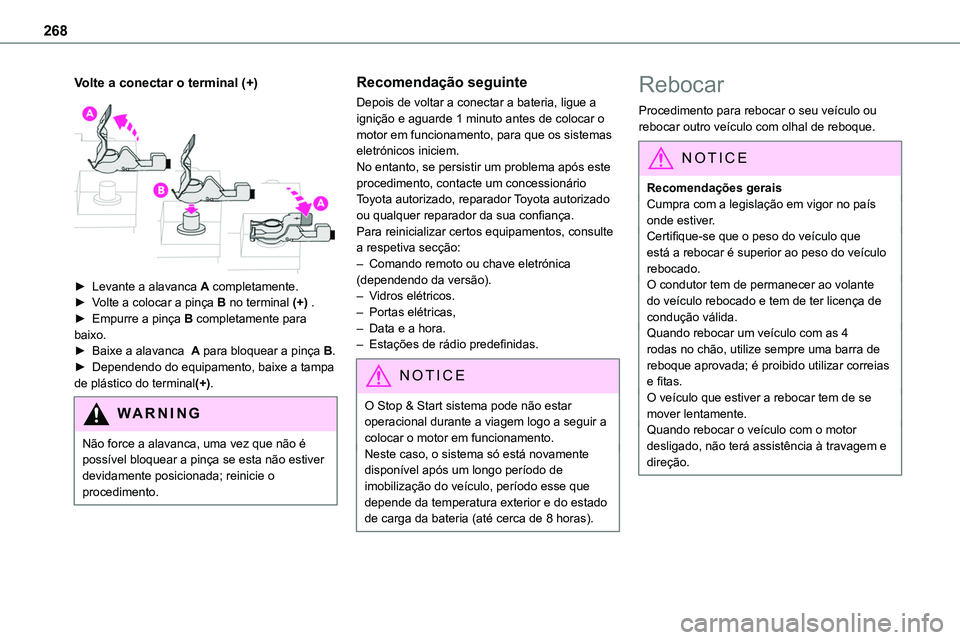

268
Volte a conectar o terminal (+)

► Levante a alavanca A completamente.► Volte a colocar a pinça B no terminal (+) .► Empurre a pinça B completamente para baixo.► Baixe a alavanca A para bloquear a pinça B.► Dependendo do equipamento, baixe a tampa de plástico do terminal(+).
WARNI NG
Não force a alavanca, uma vez que não é possível bloquear a pinça se esta não estiver devidamente posicionada; reinicie o procedimento.
Recomendação seguinte
Depois de voltar a conectar a bateria, ligue a ignição e aguarde 1 minuto antes de colocar o motor em funcionamento, para que os sistemas eletrónicos iniciem.No entanto, se persistir um problema após este procedimento, contacte um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.
Para reinicializar certos equipamentos, consulte a respetiva secção:– Comando remoto ou chave eletrónica (dependendo da versão).– Vidros elétricos.– Portas elétricas,– Data e a hora.– Estações de rádio predefinidas.
NOTIC E
O Stop & Start sistema pode não estar operacional durante a viagem logo a seguir a colocar o motor em funcionamento.Neste caso, o sistema só está novamente disponível após um longo período de imobilização do veículo, período esse que depende da temperatura exterior e do estado de carga da bateria (até cerca de 8 horas).
Rebocar
Procedimento para rebocar o seu veículo ou rebocar outro veículo com olhal de reboque.
NOTIC E
Recomendações geraisCumpra com a legislação em vigor no país onde estiver.
Certifique-se que o peso do veículo que está a rebocar é superior ao peso do veículo rebocado.O condutor tem de permanecer ao volante do veículo rebocado e tem de ter licença de condução válida.Quando rebocar um veículo com as 4 rodas no chão, utilize sempre uma barra de reboque aprovada; é proibido utilizar correias e fitas.O veículo que estiver a rebocar tem de se mover lentamente.Quando rebocar o veículo com o motor desligado, não terá assistência à travagem e direção.

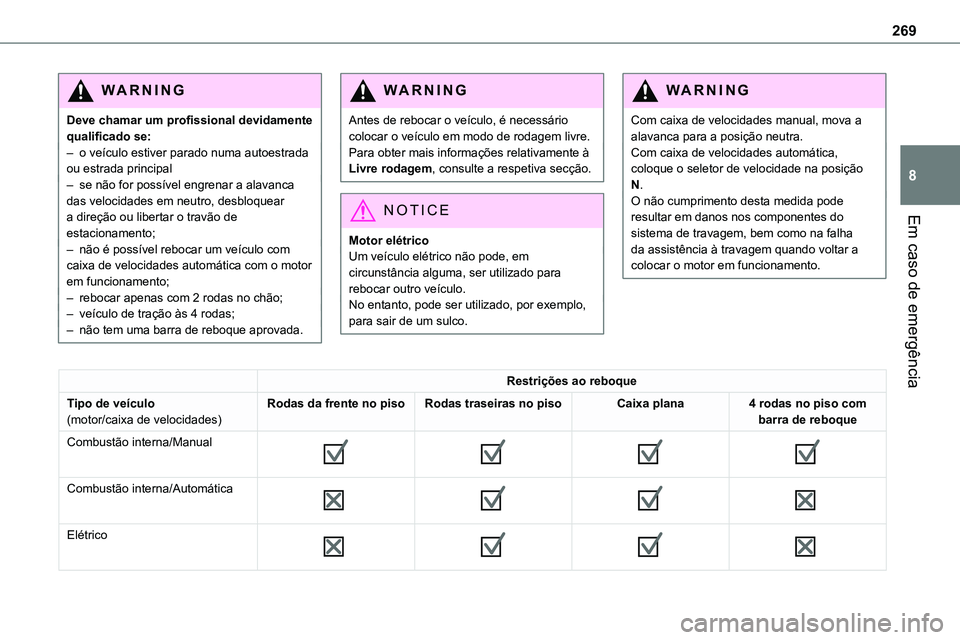

269
Em caso de emergência
8
WARNI NG
Deve chamar um profissional devidamente qualificado se:– o veículo estiver parado numa autoestrada ou estrada principal– se não for possível engrenar a alavanca das velocidades em neutro, desbloquear a direção ou libertar o travão de
estacionamento;– não é possível rebocar um veículo com caixa de velocidades automática com o motor em funcionamento;– rebocar apenas com 2 rodas no chão;– veículo de tração às 4 rodas;– não tem uma barra de reboque aprovada.
WARNI NG
Antes de rebocar o veículo, é necessário colocar o veículo em modo de rodagem livre.Para obter mais informações relativamente à Livre rodagem, consulte a respetiva secção.
NOTIC E
Motor elétricoUm veículo elétrico não pode, em circunstância alguma, ser utilizado para rebocar outro veículo.No entanto, pode ser utilizado, por exemplo, para sair de um sulco.
WARNI NG
Com caixa de velocidades manual, mova a alavanca para a posição neutra.Com caixa de velocidades automática, coloque o seletor de velocidade na posição N.O não cumprimento desta medida pode resultar em danos nos componentes do
sistema de travagem, bem como na falha da assistência à travagem quando voltar a colocar o motor em funcionamento.
Restrições ao reboque
Tipo de veículo(motor/caixa de velocidades)Rodas da frente no pisoRodas traseiras no pisoCaixa plana4 rodas no piso com barra de reboque
Combustão interna/Manual







Combustão interna/Automática







Elétrico

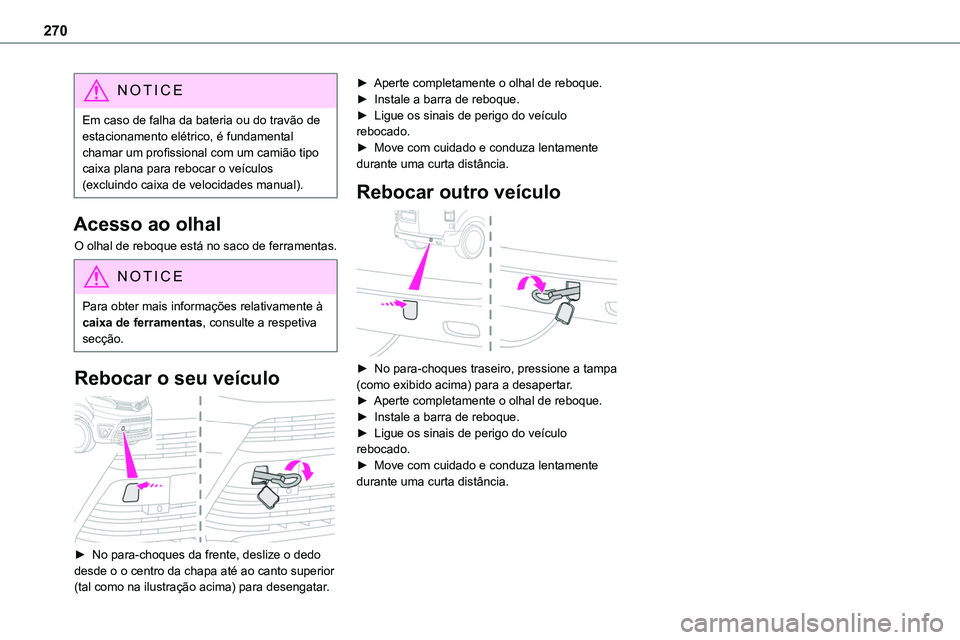

270
NOTIC E
Em caso de falha da bateria ou do travão de estacionamento elétrico, é fundamental chamar um profissional com um camião tipo caixa plana para rebocar o veículos (excluindo caixa de velocidades manual).
Acesso ao olhal
O olhal de reboque está no saco de ferramentas.
NOTIC E
Para obter mais informações relativamente à caixa de ferramentas, consulte a respetiva secção.
Rebocar o seu veículo

► No para-choques da frente, deslize o dedo desde o o centro da chapa até ao canto superior
(tal como na ilustração acima) para desengatar.
► Aperte completamente o olhal de reboque.► Instale a barra de reboque.► Ligue os sinais de perigo do veículo rebocado.► Move com cuidado e conduza lentamente durante uma curta distância.
Rebocar outro veículo

► No para-choques traseiro, pressione a tampa (como exibido acima) para a desapertar.► Aperte completamente o olhal de reboque.► Instale a barra de reboque.
► Ligue os sinais de perigo do veículo rebocado.► Move com cuidado e conduza lentamente durante uma curta distância.
