TOYOTA RAV4 2010 Manuel du propriétaire (in French)

199
2-4. Utilisation des autres systèmes de conduite
2
Au volant
Rav4_D

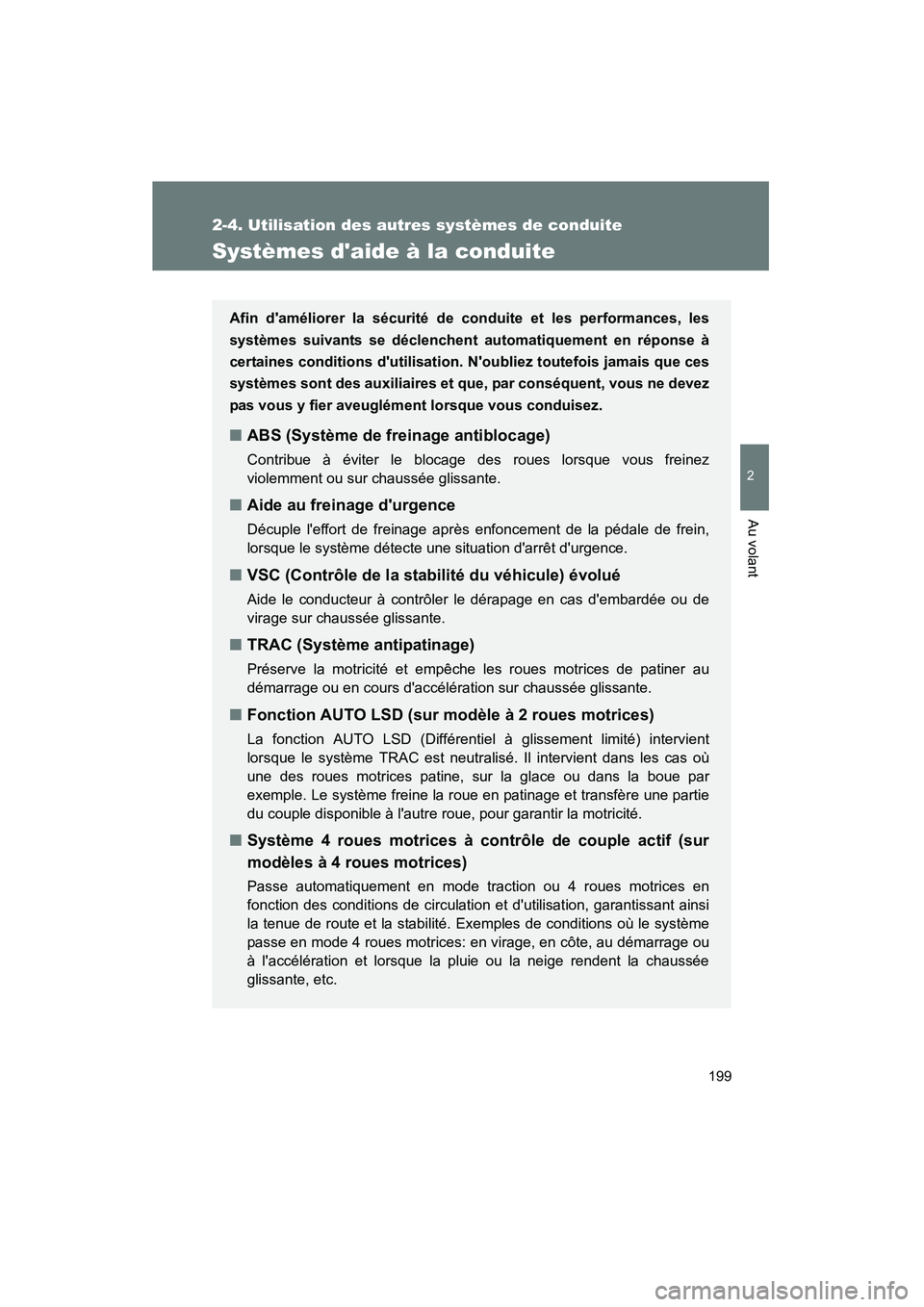

Systèmes d'aide à la conduite
Afin d'améliorer la sécurité de conduite et les performances, les
systèmes suivants se déclenchent automatiquement en réponse à
certaines conditions d'utilisation. N'oubliez toutefois jamais que ces
systèmes sont des auxiliaires et que, par conséquent, vous ne devez
pas vous y fier aveuglément lorsque vous conduisez.
■ ABS (Système de freinage antiblocage)
Contribue à éviter le blocage des roues lorsque vous freinez
violemment ou sur chaussée glissante.
■Aide au freinage d'urgence
Décuple l'effort de freinage après enfoncement de la pédale de frein,
lorsque le système détecte une situation d'arrêt d'urgence.
■VSC (Contrôle de la stabilité du véhicule) évolué
Aide le conducteur à contrôler le dérapage en cas d'embardée ou de
virage sur chaussée glissante.
■TRAC (Système antipatinage)
Préserve la motricité et empêche les roues motrices de patiner au
démarrage ou en cours d'accélération sur chaussée glissante.
■Fonction AUTO LSD (sur modèle à 2 roues motrices)
La fonction AUTO LSD (Différentiel à glissement limité) intervient
lorsque le système TRAC est neutralisé. Il intervient dans les cas où
une des roues motrices patine, sur la glace ou dans la boue par
exemple. Le système freine la roue en patinage et transfère une partie
du couple disponible à l'autre r oue, pour garantir la motricité.
■Système 4 roues motrices à contrôle de couple actif (sur
modèles à 4 roues motrices)
Passe automatiquement en mode traction ou 4 roues motrices en
fonction des conditions de circulation et d'utilisation, garantissant ainsi
la tenue de route et la stabilité. Exemples de conditions où le système
passe en mode 4 roues motrices: en virage, en côte, au démarrage ou
à l'accélération et lorsque la pluie ou la neige rendent la chaussée
glissante, etc.

200 2-4. Utilisation des autres systèmes de conduite
Rav4_D

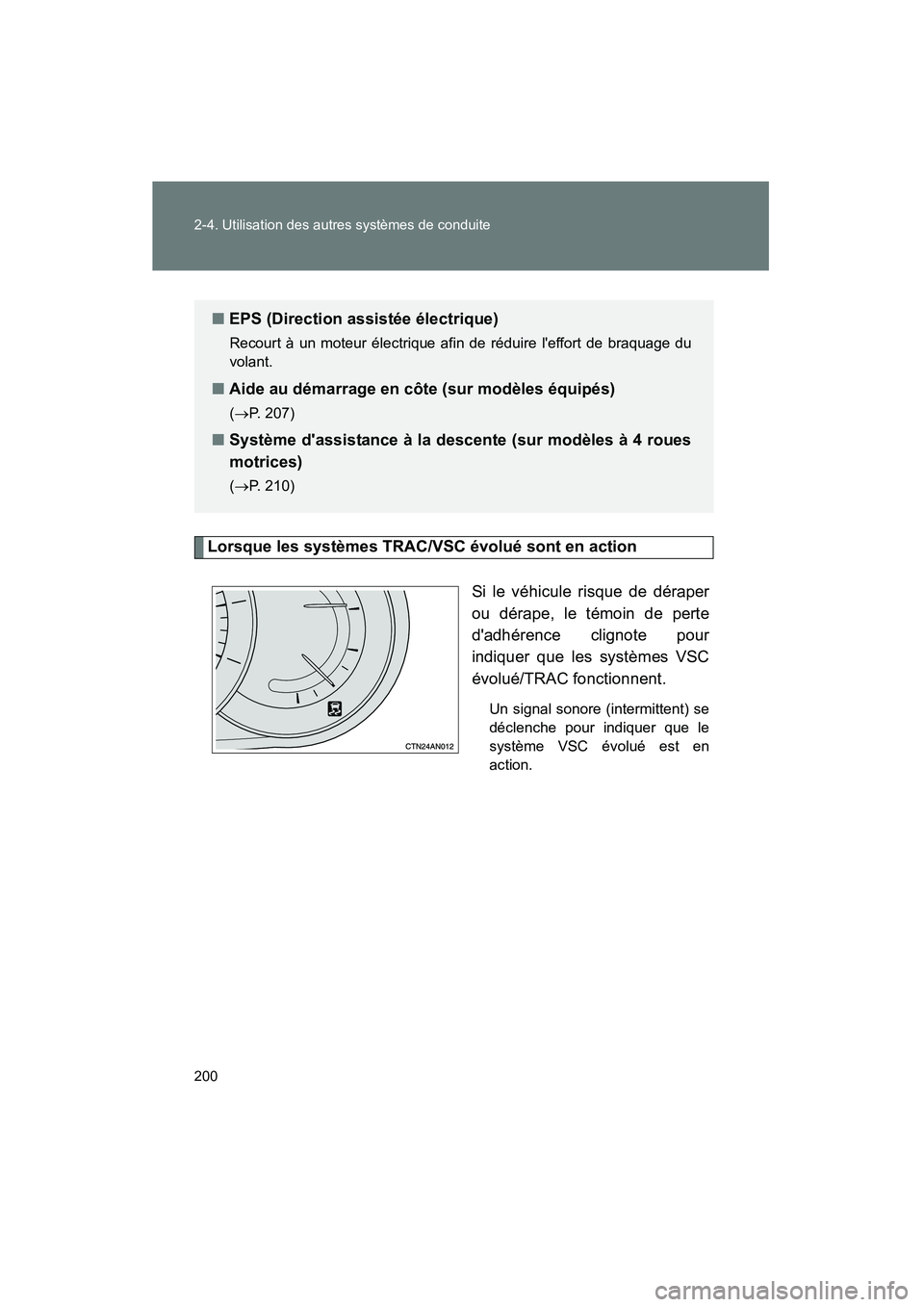

Lorsque les systèmes TRAC/VSC évolué sont en actionSi le véhicule risque de déraper
ou dérape, le témoin de perte
d'adhérence clignote pour
indiquer que les systèmes VSC
évolué/TRAC fonctionnent.
Un signal sonore (intermittent) se
déclenche pour indiquer que le
système VSC évolué est en
action.
■EPS (Direction assistée électrique)
Recourt à un moteur électrique afin de réduire l'effort de braquage du
volant.
■Aide au démarrage en côte (sur modèles équipés)
(→ P. 207)
■ Système d'assistance à la descente (sur modèles à 4 roues
motrices)
(→ P. 210)

201
2-4. Utilisation des autres systèmes de conduite
2
Au volant
Rav4_D

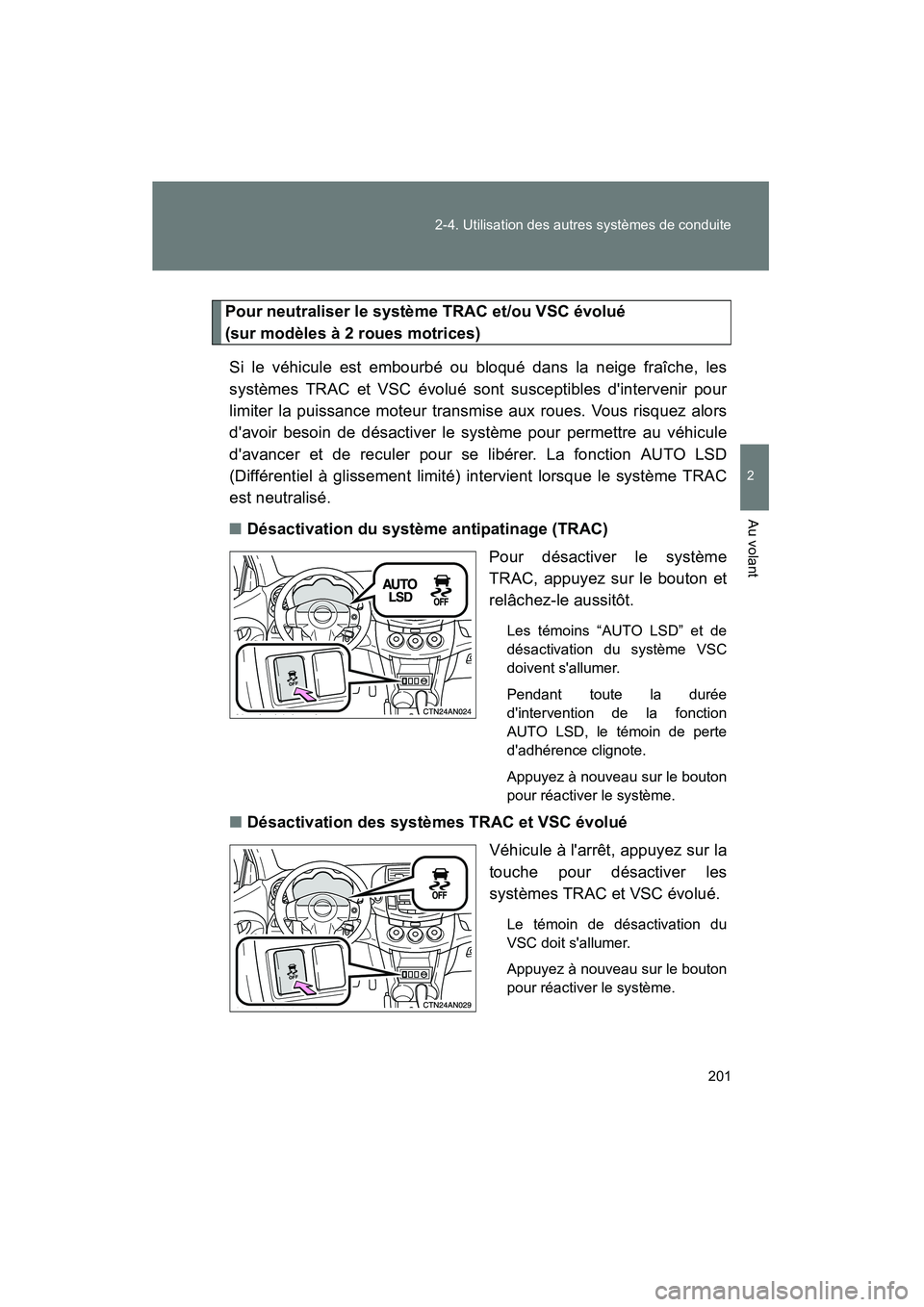

Pour neutraliser le système TRAC et/ou VSC évolué
(sur modèles à 2 roues motrices)
Si le véhicule est embourbé ou bloqué dans la neige fraîche, les
systèmes TRAC et VSC évolué sont susceptibles d'intervenir pour
limiter la puissance moteur transmise aux roues. Vous risquez alors
d'avoir besoin de désactiver le système pour permettre au véhicule
d'avancer et de reculer pour se libérer. La fonction AUTO LSD
(Différentiel à glissement limité) intervient lorsque le système TRAC
est neutralisé.
■ Désactivation du système antipatinage (TRAC)
Pour désactiver le système
TRAC, appuyez sur le bouton et
relâchez-le aussitôt.
Les témoins “AUTO LSD” et de
désactivation du système VSC
doivent s'allumer.
Pendant toute la durée
d'intervention de la fonction
AUTO LSD, le témoin de perte
d'adhérence clignote.
Appuyez à nouveau sur le bouton
pour réactiver le système.
■Désactivation des systèmes TRAC et VSC évolué
Véhicule à l'arrêt, appuyez sur la
touche pour désactiver les
systèmes TRAC et VSC évolué.
Le témoin de désactivation du
VSC doit s'allumer.
Appuyez à nouveau sur le bouton
pour réactiver le système.

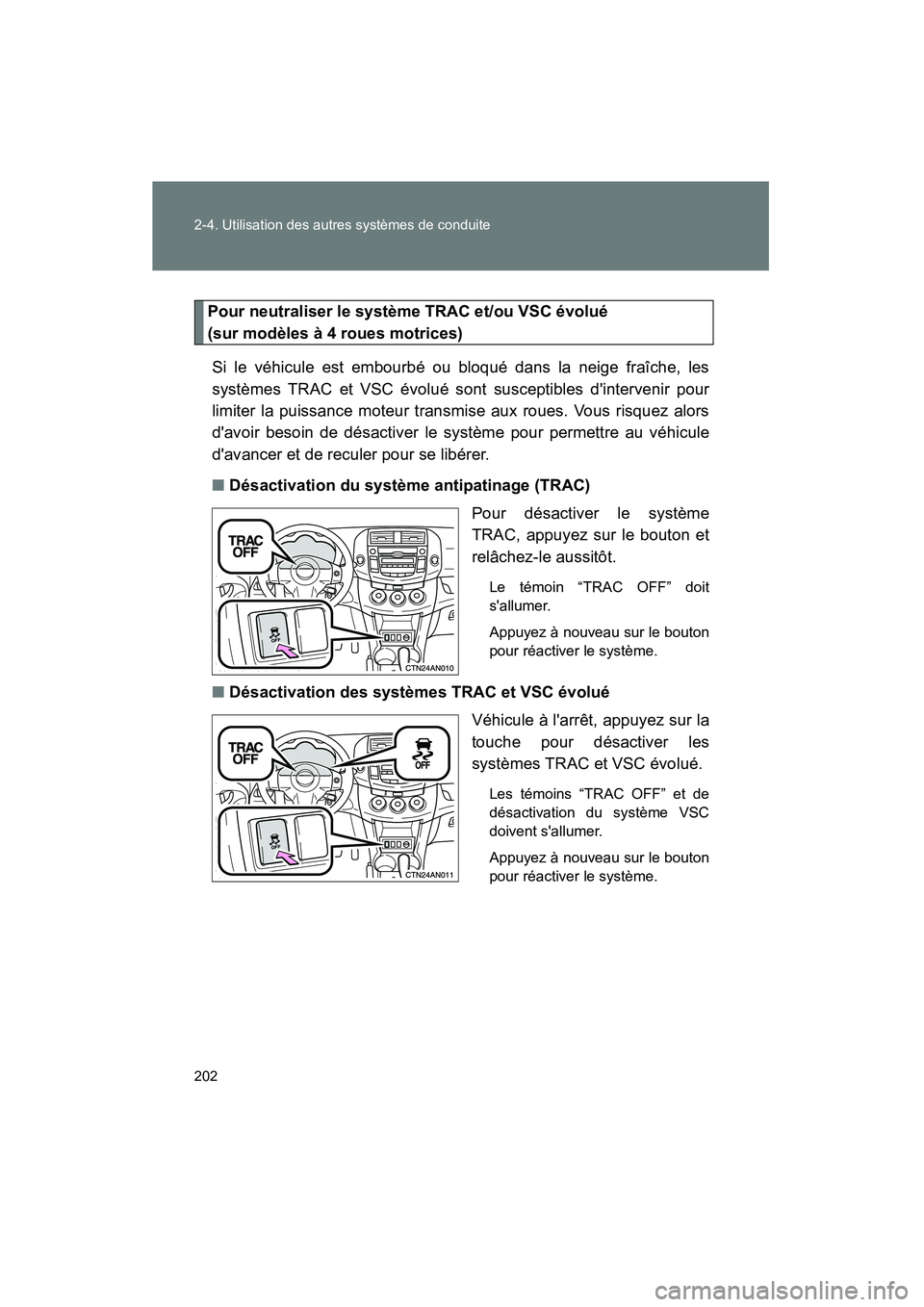

202 2-4. Utilisation des autres systèmes de conduite
Rav4_D
Pour neutraliser le système TRAC et/ou VSC évolué
(sur modèles à 4 roues motrices)Si le véhicule est embourbé ou bloqué dans la neige fraîche, les
systèmes TRAC et VSC évolué sont susceptibles d'intervenir pour
limiter la puissance moteur transmise aux roues. Vous risquez alors
d'avoir besoin de désactiver le système pour permettre au véhicule
d'avancer et de reculer pour se libérer.
■ Désactivation du système antipatinage (TRAC)
Pour désactiver le système
TRAC, appuyez sur le bouton et
relâchez-le aussitôt.
Le témoin “TRAC OFF” doit
s'allumer.
Appuyez à nouveau sur le bouton
pour réactiver le système.
■Désactivation des systèmes TRAC et VSC évolué
Véhicule à l'arrêt, appuyez sur la
touche pour désactiver les
systèmes TRAC et VSC évolué.
Les témoins “TRAC OFF” et de
désactivation du système VSC
doivent s'allumer.
Appuyez à nouveau sur le bouton
pour réactiver le système.

203
2-4. Utilisation des autres systèmes de conduite
2
Au volant
Rav4_D
■

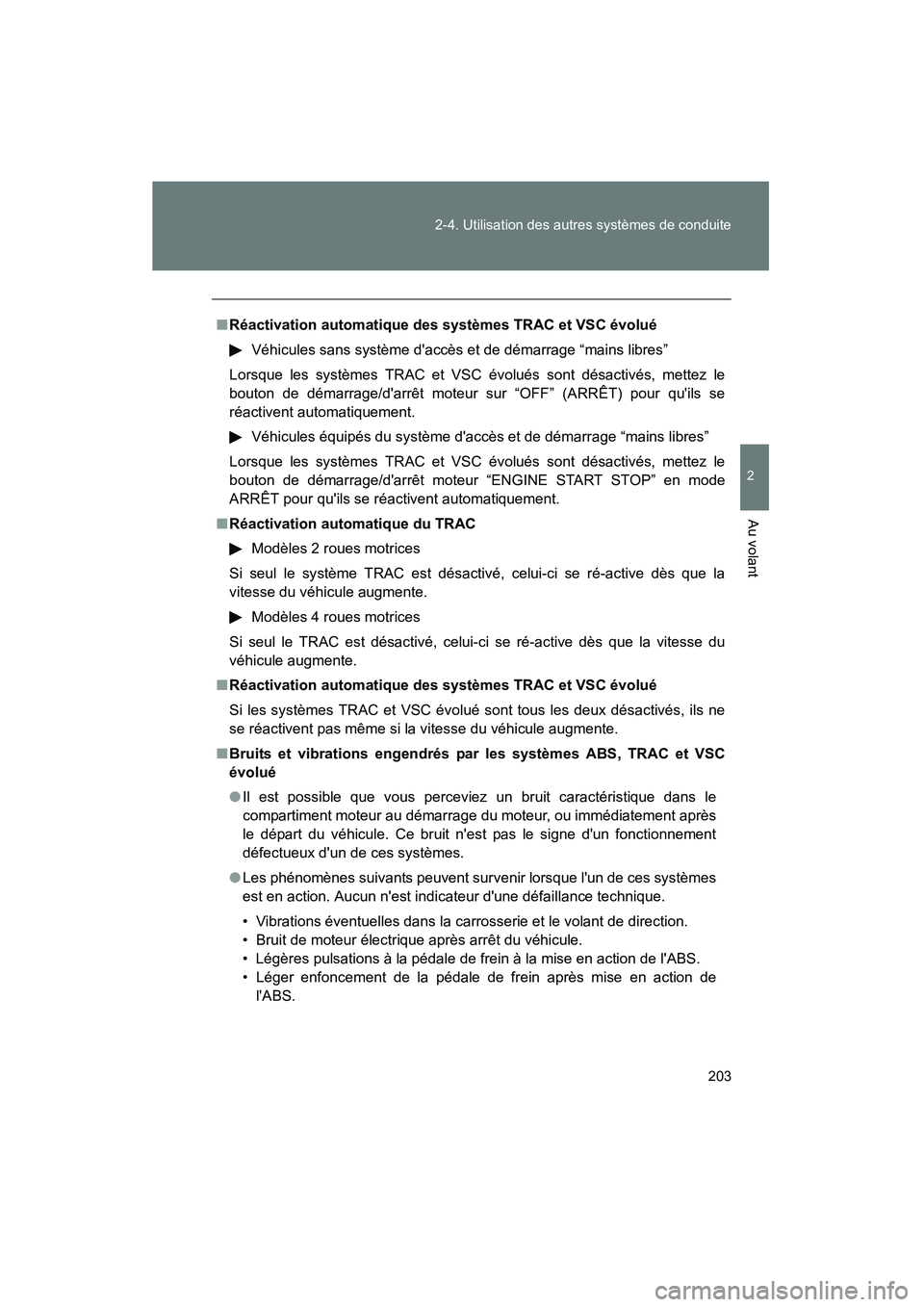

Réactivation automatique des systèmes TRAC et VSC évolué
Véhicules sans système d'accès et de démarrage “mains libres”
Lorsque les systèmes TRAC et VSC évolués sont désactivés, mettez le
bouton de démarrage/d'arrêt moteur sur “OFF” (ARRÊT) pour qu'ils se
réactivent automatiquement. Véhicules équipés du système d'accès et de démarrage “mains libres”
Lorsque les systèmes TRAC et VSC évolués sont désactivés, mettez le
bouton de démarrage/d'arrêt moteur “ENGINE START STOP” en mode
ARRÊT pour qu'ils se réactivent automatiquement.
■ Réactivation automatique du TRAC
Modèles 2 roues motrices
Si seul le système TRAC est désactivé, celui-ci se ré-active dès que la
vitesse du véhicule augmente. Modèles 4 roues motrices
Si seul le TRAC est désactivé, celui-ci se ré-active dès que la vitesse du
véhicule augmente.
■ Réactivation automatique des systèmes TRAC et VSC évolué
Si les systèmes TRAC et VSC évolué sont tous les deux désactivés, ils ne
se réactivent pas même si la vitesse du véhicule augmente.
■ Bruits et vibrations engendrés par les systèmes ABS, TRAC et VSC
évolué
● Il est possible que vous perceviez un bruit caractéristique dans le
compartiment moteur au démarrage du moteur, ou immédiatement après
le départ du véhicule. Ce bruit n'est pas le signe d'un fonctionnement
défectueux d'un de ces systèmes.
● Les phénomènes suivants peuvent survenir lorsque l'un de ces systèmes
est en action. Aucun n'est indicateur d'une défaillance technique.
• Vibrations éventuelles dans la carrosserie et le volant de direction.
• Bruit de moteur électrique après arrêt du véhicule.
• Légères pulsations à la pédale de frein à la mise en action de l'ABS.
• Léger enfoncement de la pédale de frein après mise en action de
l'ABS.

204 2-4. Utilisation des autres systèmes de conduite
Rav4_D

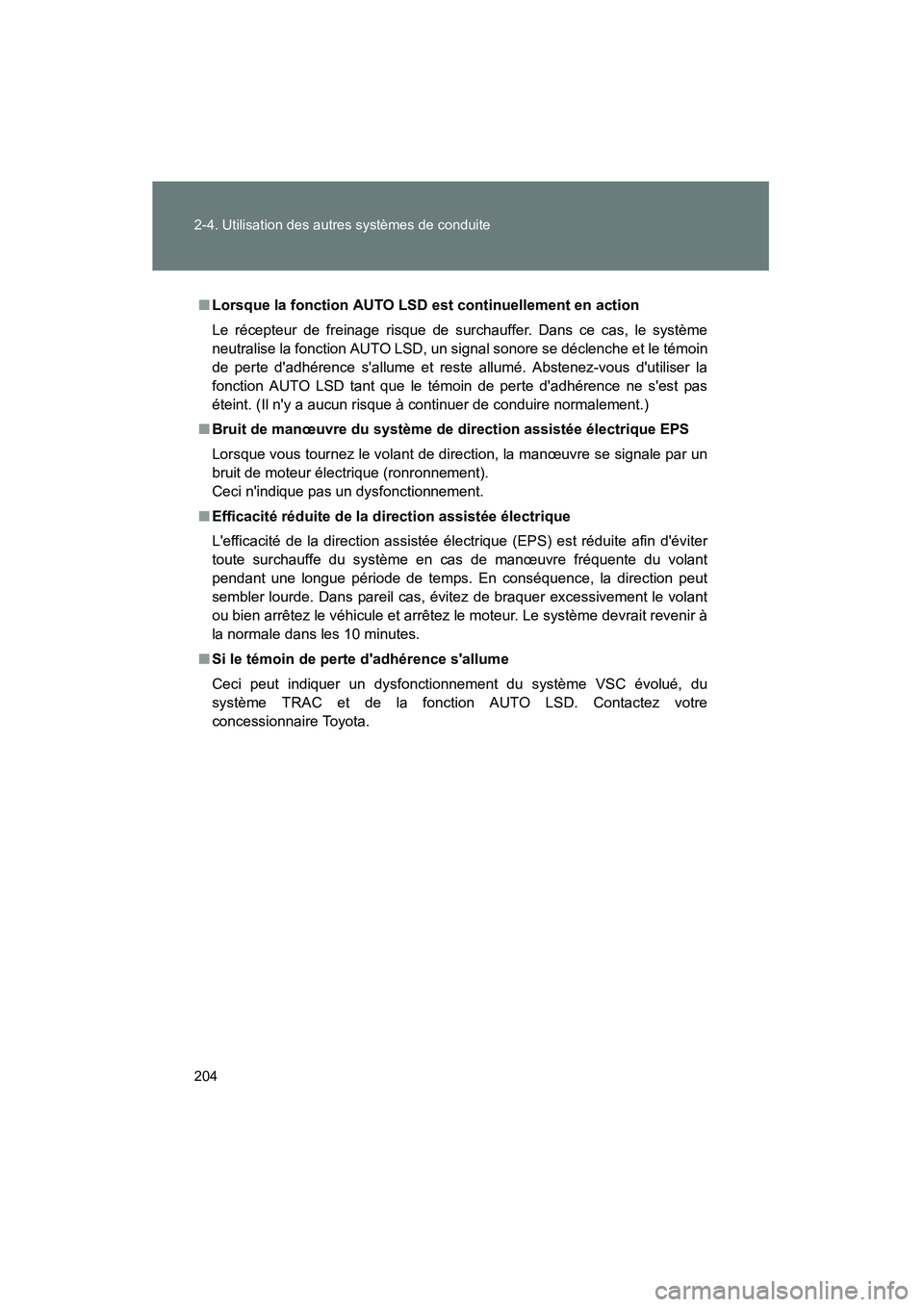

■Lorsque la fonction AUTO LSD est continuellement en action
Le récepteur de freinage risque de surchauffer. Dans ce cas, le système
neutralise la fonction AUTO LSD, un signal sonore se déclenche et le témoin
de perte d'adhérence s'allume et reste allumé. Abstenez-vous d'utiliser la
fonction AUTO LSD tant que le témoin de perte d'adhérence ne s'est pas
éteint. (Il n'y a aucun risque à continuer de conduire normalement.)
■ Bruit de manœuvre du système de direction assistée électrique EPS
Lorsque vous tournez le volant de direction, la manœuvre se signale par un
bruit de moteur électrique (ronronnement).
Ceci n'indique pas un dysfonctionnement.
■ Efficacité réduite de la direction assistée électrique
L'efficacité de la direction assistée électrique (EPS) est réduite afin d'éviter
toute surchauffe du système en cas de manœuvre fréquente du volant
pendant une longue période de temps. En conséquence, la direction peut
sembler lourde. Dans pareil cas, évitez de braquer excessivement le volant
ou bien arrêtez le véhicule et arrêtez le moteur. Le système devrait revenir à
la normale dans les 10 minutes.
■ Si le témoin de perte d'adhérence s'allume
Ceci peut indiquer un dysfonctionnement du système VSC évolué, du
système TRAC et de la fonction AUTO LSD. Contactez votre
concessionnaire Toyota.

205
2-4. Utilisation des autres systèmes de conduite
2
Au volant
Rav4_D

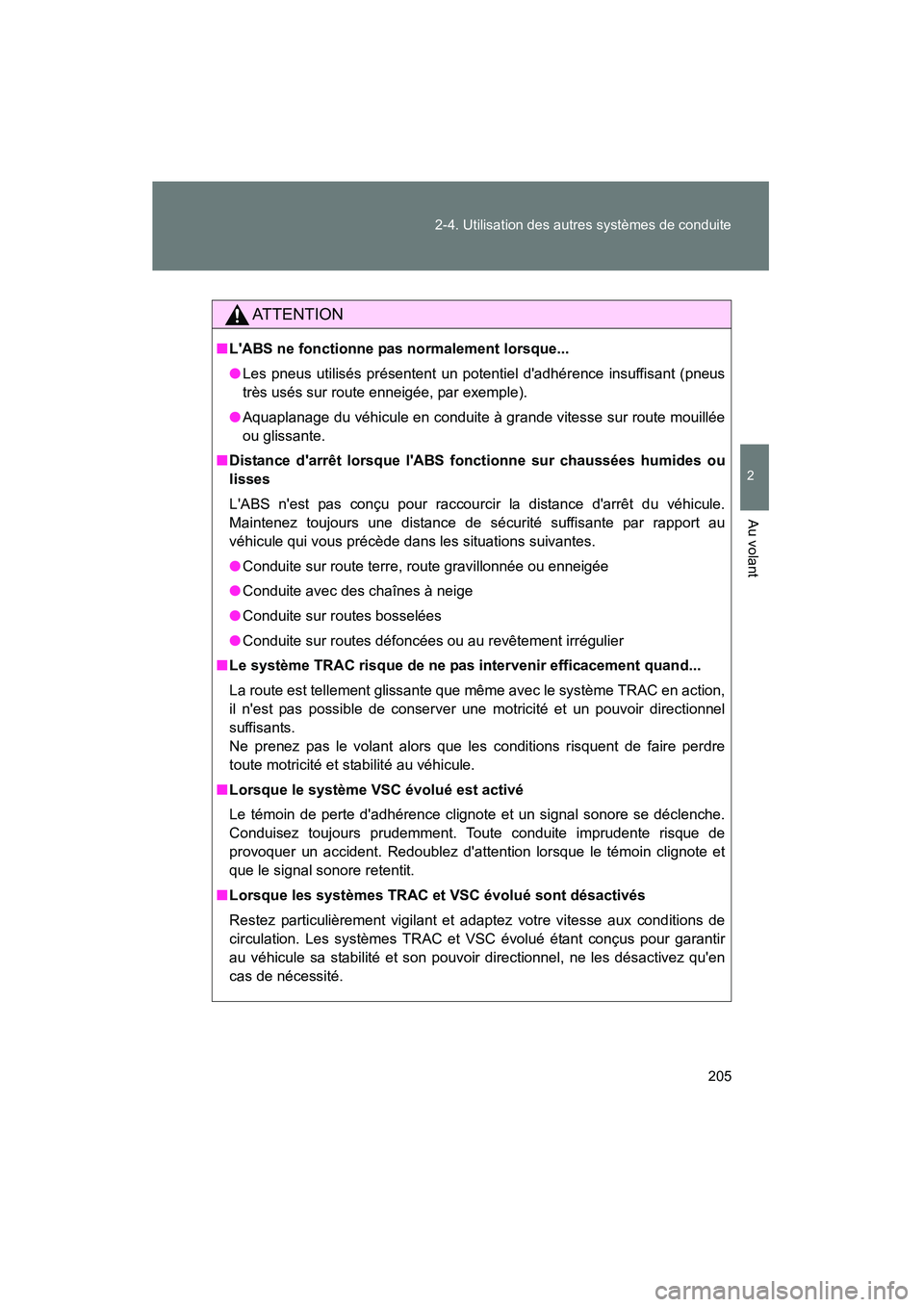

AT T E N T I O N
■
L'ABS ne fonctionne pas normalement lorsque...
● Les pneus utilisés présentent un potentiel d'adhérence insuffisant (pneus
très usés sur route enneigée, par exemple).
● Aquaplanage du véhicule en conduite à grande vitesse sur route mouillée
ou glissante.
■ Distance d'arrêt lorsque l'ABS fonctionne sur chaussées humides ou
lisses
L'ABS n'est pas conçu pour raccourcir la distance d'arrêt du véhicule.
Maintenez toujours une distance de sécurité suffisante par rapport au
véhicule qui vous précède dans les situations suivantes.
● Conduite sur route terre, route gravillonnée ou enneigée
● Conduite avec des chaînes à neige
● Conduite sur routes bosselées
● Conduite sur routes défoncées ou au revêtement irrégulier
■ Le système TRAC risque de ne pas intervenir efficacement quand...
La route est tellement glissante que même avec le système TRAC en action,
il n'est pas possible de conserver une motricité et un pouvoir directionnel
suffisants.
Ne prenez pas le volant alors que les conditions risquent de faire perdre
toute motricité et stabilité au véhicule.
■ Lorsque le système VSC évolué est activé
Le témoin de perte d'adhérence clignote et un signal sonore se déclenche.
Conduisez toujours prudemment. Toute conduite imprudente risque de
provoquer un accident. Redoublez d'attention lorsque le témoin clignote et
que le signal sonore retentit.
■ Lorsque les systèmes TRAC et VSC évolué sont désactivés
Restez particulièrement vigilant et adaptez votre vitesse aux conditions de
circulation. Les systèmes TRAC et VSC évolué étant conçus pour garantir
au véhicule sa stabilité et son pouvoir directionnel, ne les désactivez qu'en
cas de nécessité.

206 2-4. Utilisation des autres systèmes de conduite
Rav4_D

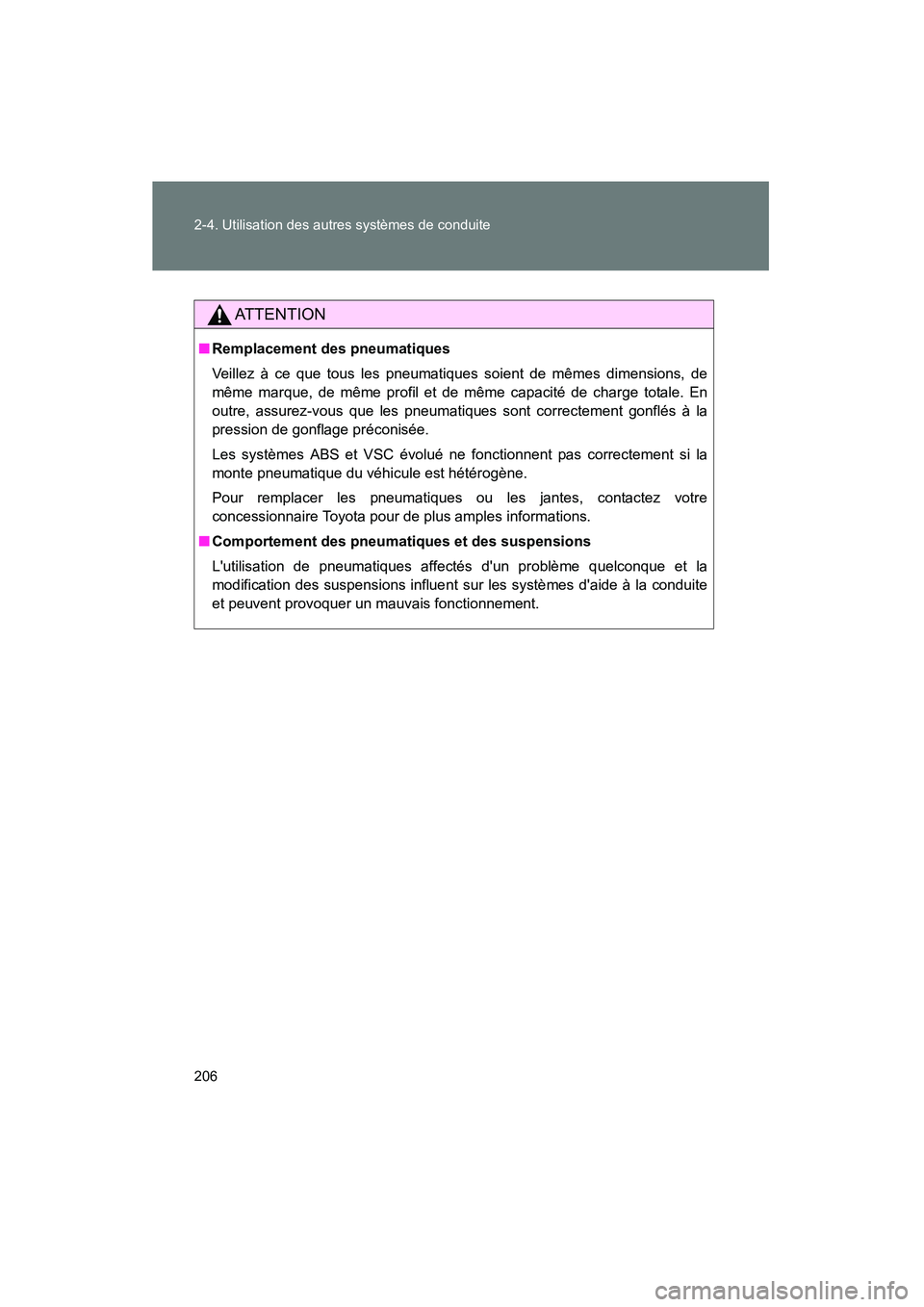

AT T E N T I O N
■Remplacement des pneumatiques
Veillez à ce que tous les pneumatiques soient de mêmes dimensions, de
même marque, de même profil et de même capacité de charge totale. En
outre, assurez-vous que les pneumatiques sont correctement gonflés à la
pression de gonflage préconisée.
Les systèmes ABS et VSC évolué ne fonctionnent pas correctement si la
monte pneumatique du véhicule est hétérogène.
Pour remplacer les pneumatiques ou les jantes, contactez votre
concessionnaire Toyota pour de plus amples informations.
■ Comportement des pneumatiq ues et des suspensions
L'utilisation de pneumatiques affectés d'un problème quelconque et la
modification des suspensions influent sur les systèmes d'aide à la conduite
et peuvent provoquer un mauvais fonctionnement.

207
2-4. Utilisation des autres systèmes de conduite
2
Au volant
Rav4_D
Aide au démarrage en côte∗
■Conditions de mise en action de l'aide au démarrage en côte
• Le levier de sélecteur n'est pas sur “P”.
• Le frein de stationnement n'est pas serré.
• La pédale d'accélérateur est au repos.
■ Aide au démarrage en côte
● Lorsque l'aide au démarrage en côte est en action, les freins restent
automatiquement serrés même après que le conducteur ait relâché la
pédale de frein. Les feux stop et le troisième feu stop sont allumés.
● L'aide au démarrage en côte reste en action pendant 2 secondes environ
après que vous ayez relâché la pédale de frein.
Le système d'aide au démarrage en côte a pour fonction d'empêcher
le véhicule de reculer lorsque vous démarrez en côte ou sur une
pente glissante.
Pour engager l'aide au
démarrage en côte, appuyez
sur la pédale de frein de
quelques millimètres
supplémentaires alors que le
véhicule est à l'arrêt complet.
Un signal sonore retentit une
fois pour indiquer que le
système est actif. Le témoin de
patinage se met également à
clignoter.
∗: Sur modèles équipés

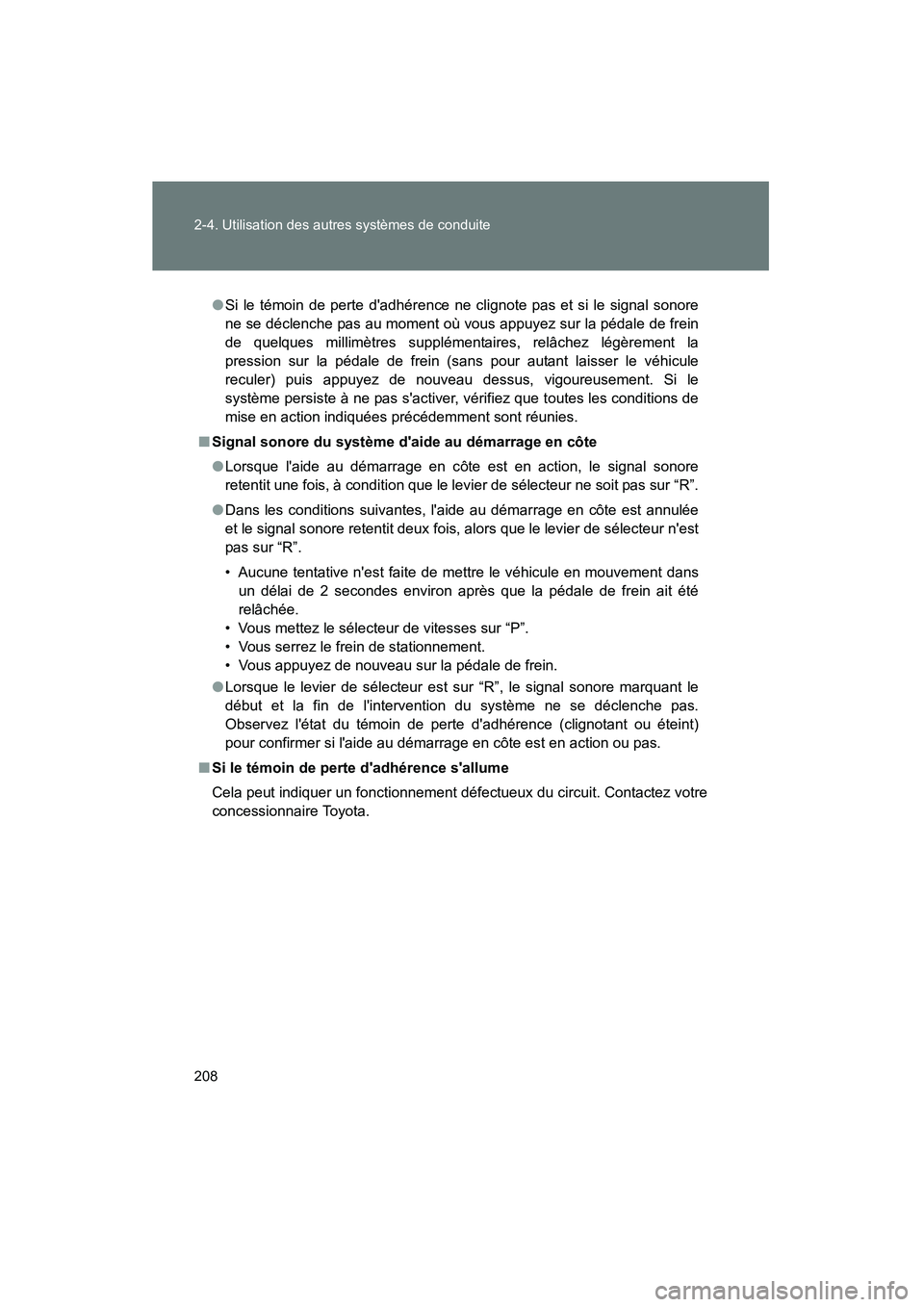

208 2-4. Utilisation des autres systèmes de conduite
Rav4_D
●Si le témoin de perte d'adhérence ne clignote pas et si le signal sonore
ne se déclenche pas au moment où vous appuyez sur la pédale de frein
de quelques millimètres supplémentaires, relâchez légèrement la
pression sur la pédale de frein (sans pour autant laisser le véhicule
reculer) puis appuyez de nouveau dessus, vigoureusement. Si le
système persiste à ne pas s'activer, vérifiez que toutes les conditions de
mise en action indiquées précédemment sont réunies.
■ Signal sonore du système d'aide au démarrage en côte
●Lorsque l'aide au démarrage en côte est en action, le signal sonore
retentit une fois, à condition que le levier de sélecteur ne soit pas sur “R”.
● Dans les conditions suivantes, l'aide au démarrage en côte est annulée
et le signal sonore retentit deux fois, alors que le levier de sélecteur n'est
pas sur “R”.
• Aucune tentative n'est faite de mettre le véhicule en mouvement dans
un délai de 2 secondes environ après que la pédale de frein ait été
relâchée.
• Vous mettez le sélecteur de vitesses sur “P”.
• Vous serrez le frein de stationnement.
• Vous appuyez de nouveau sur la pédale de frein.
● Lorsque le levier de sélecteur est sur “R”, le signal sonore marquant le
début et la fin de l'intervention du système ne se déclenche pas.
Observez l'état du témoin de perte d'adhérence (clignotant ou éteint)
pour confirmer si l'aide au démarrage en côte est en action ou pas.
■ Si le témoin de perte d'adhérence s'allume
Cela peut indiquer un fonctionnement défectueux du circuit. Contactez votre
concessionnaire Toyota.
