TOYOTA RAV4 2010 Manuel du propriétaire (in French)

379
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D

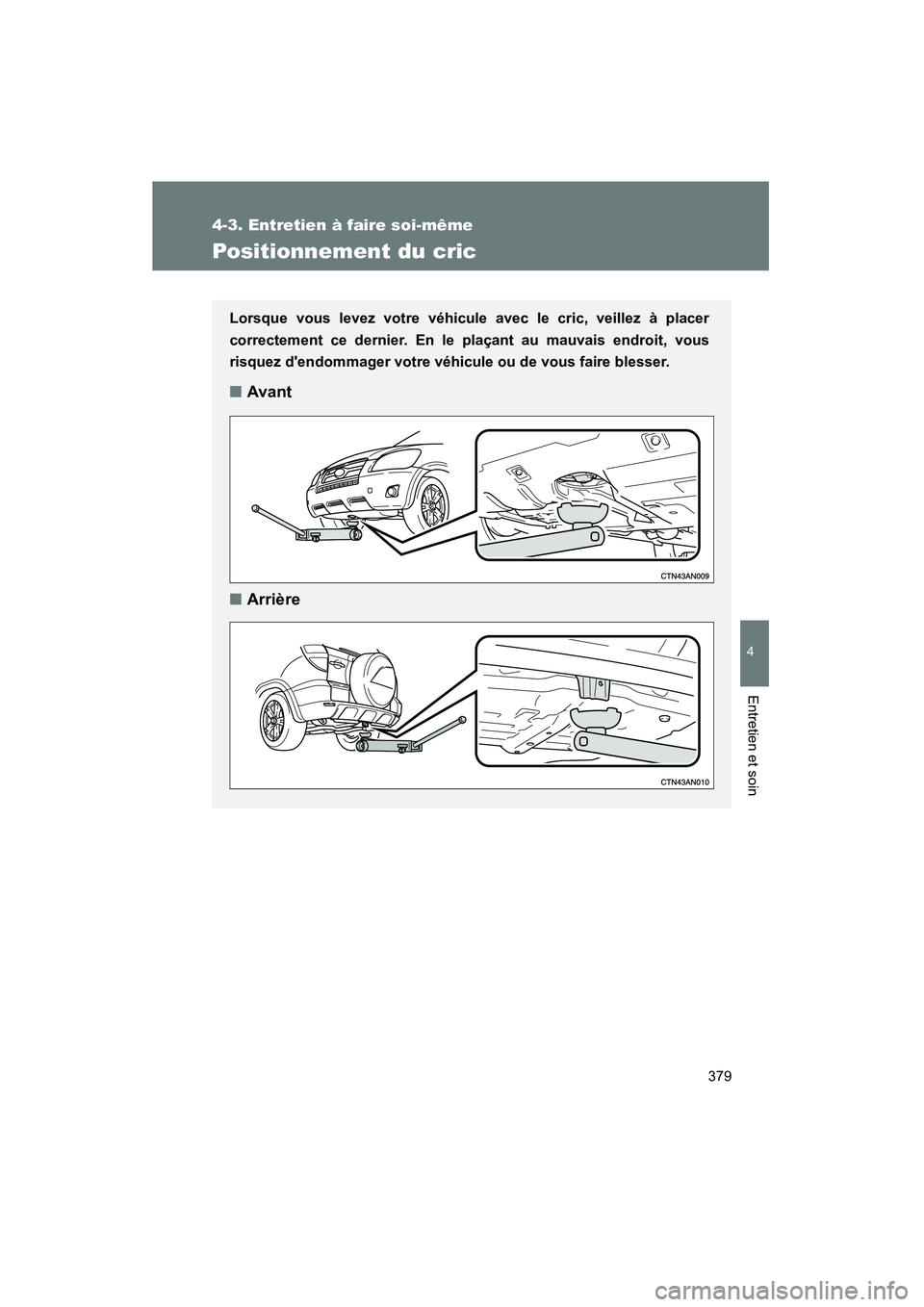

Positionnement du cric
Lorsque vous levez votre véhicule avec le cric, veillez à placer
correctement ce dernier. En le plaçant au mauvais endroit, vous
risquez d'endommager votre véhicule ou de vous faire blesser.
■Avant
■ Arrière

380 4-3. Entretien à faire soi-même
Rav4_D

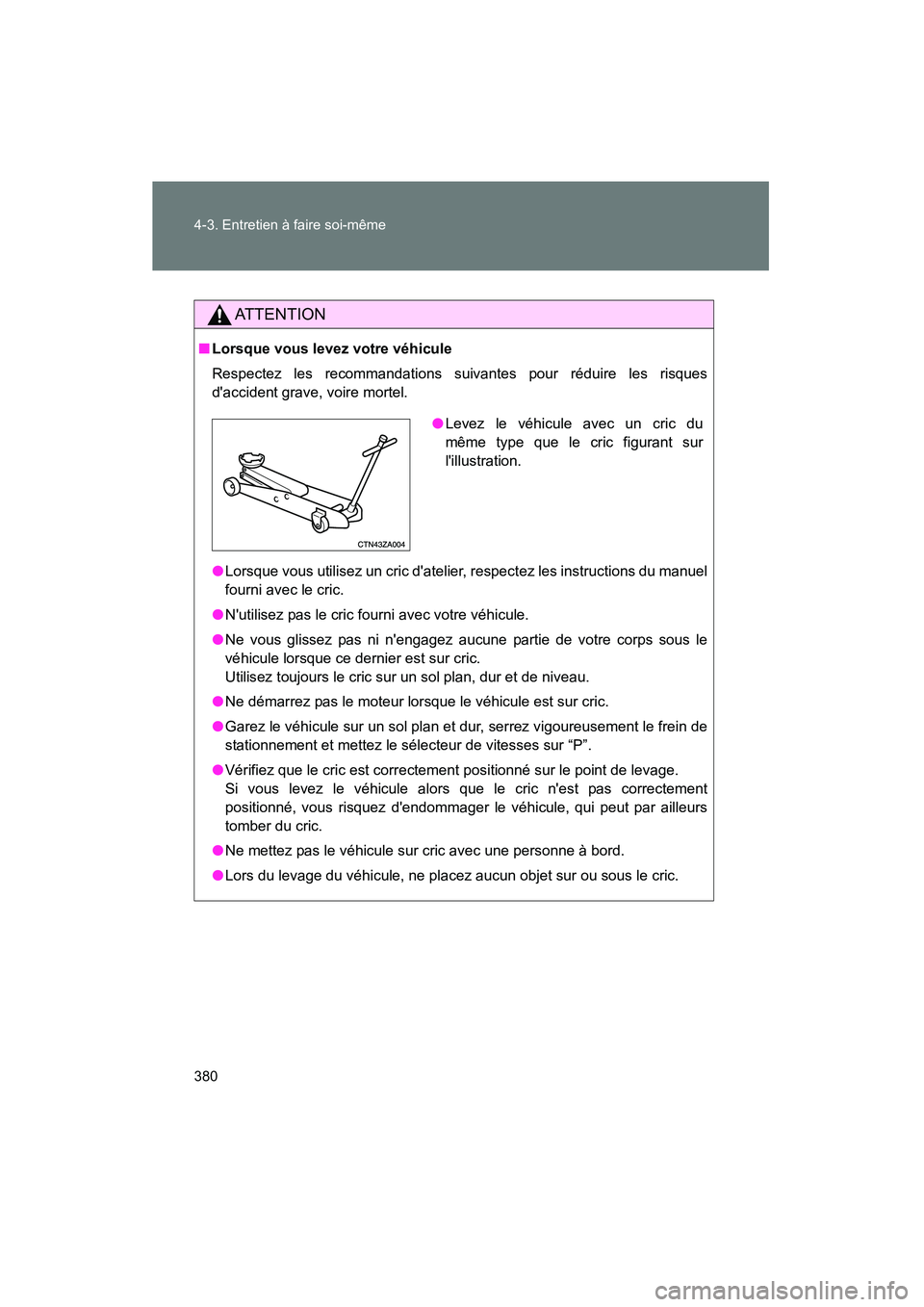

AT T E N T I O N
■Lorsque vous levez votre véhicule
Respectez les recommandations suivantes pour réduire les risques
d'accident grave, voire mortel.
●Lorsque vous utilisez un cric d'atelier, respectez les instructions du manuel
fourni avec le cric.
● N'utilisez pas le cric fourni avec votre véhicule.
● Ne vous glissez pas ni n'engagez aucune partie de votre corps sous le
véhicule lorsque ce dernier est sur cric.
Utilisez toujours le cric sur un sol plan, dur et de niveau.
● Ne démarrez pas le moteur lorsque le véhicule est sur cric.
● Garez le véhicule sur un sol plan et dur, serrez vigoureusement le frein de
stationnement et mettez le sélecteur de vitesses sur “P”.
● Vérifiez que le cric est correctement positionné sur le point de levage.
Si vous levez le véhicule alors que le cric n'est pas correctement
positionné, vous risquez d'endommager le véhicule, qui peut par ailleurs
tomber du cric.
● Ne mettez pas le véhicule sur cric avec une personne à bord.
● Lors du levage du véhicule, ne placez aucun objet sur ou sous le cric.
●Levez le véhicule avec un cric du
même type que le cric figurant sur
l'illustration.

381
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D
Compartiment moteur
Moteur 4 cylindres 2,5 L (2AR-FE)
Boîtes à fusibles (→P. 418)
Vase d'expansion de liquide
de refroidissement moteur (→ P. 388)
Bouchon de remplissage
d'huile moteur ( →P. 385)
Batterie ( →P. 392)
Réservoir de liquide de frein (→ P. 390)Radiateur ( →P. 390)
Condenseur ( →P. 390)
Motoventilateur de
refroidissement
Jauge de niveau d'huile
moteur ( →P. 384)
Réservoir de liquide de
lave-glace ( →P. 396)

382 4-3. Entretien à faire soi-même
Rav4_D

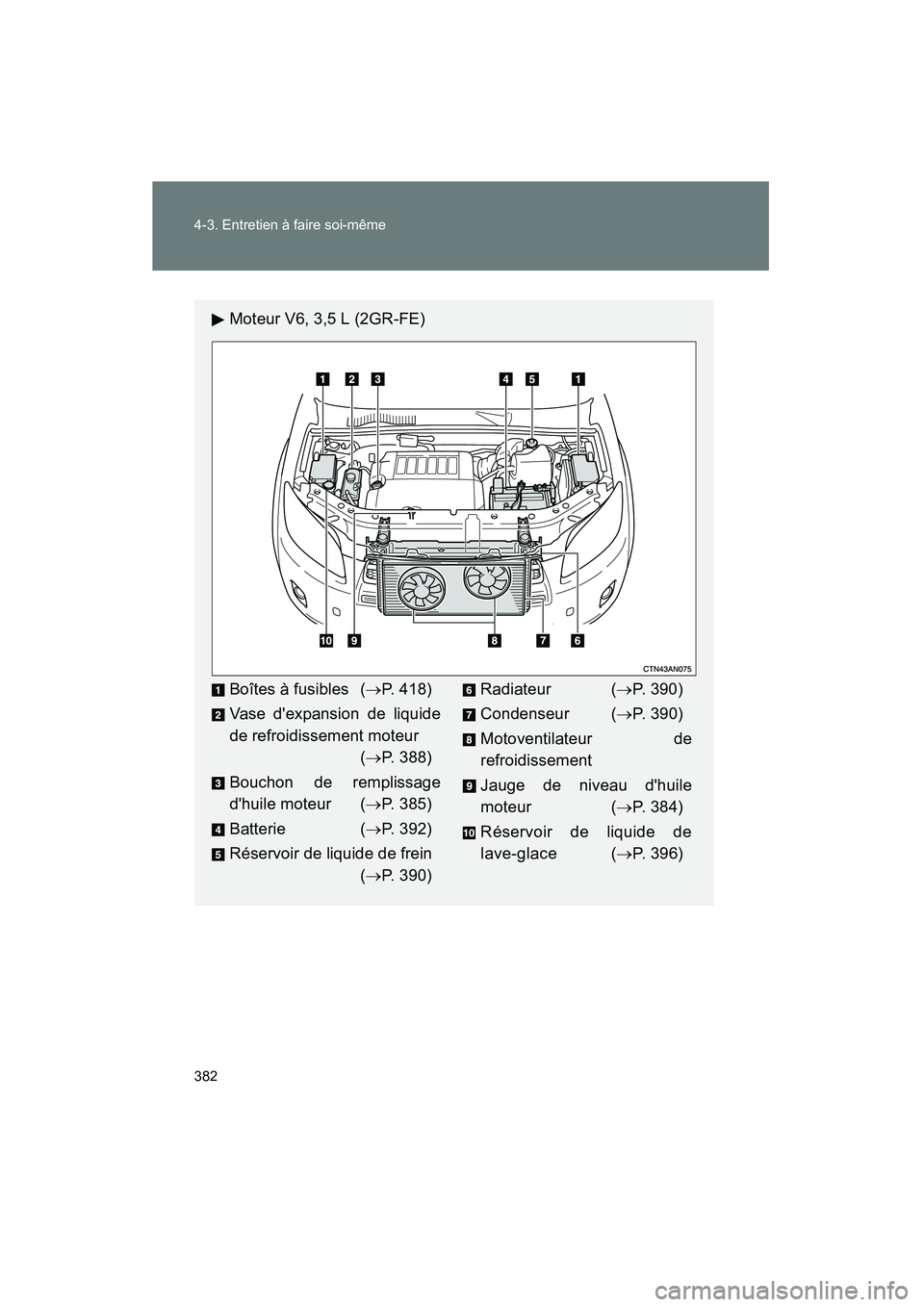

Moteur V6, 3,5 L (2GR-FE)
Boîtes à fusibles (→P. 418)
Vase d'expansion de liquide
de refroidissement moteur (→P. 388)
Bouchon de remplissage
d'huile moteur ( →P. 385)
Batterie ( →P. 392)
Réservoir de liquide de frein (→P. 390)Radiateur ( →P. 390)
Condenseur ( →P. 390)
Motoventilateur de
refroidissement
Jauge de niveau d'huile
moteur ( →P. 384)
Réservoir de liquide de
lave-glace ( →P. 396)

383
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D

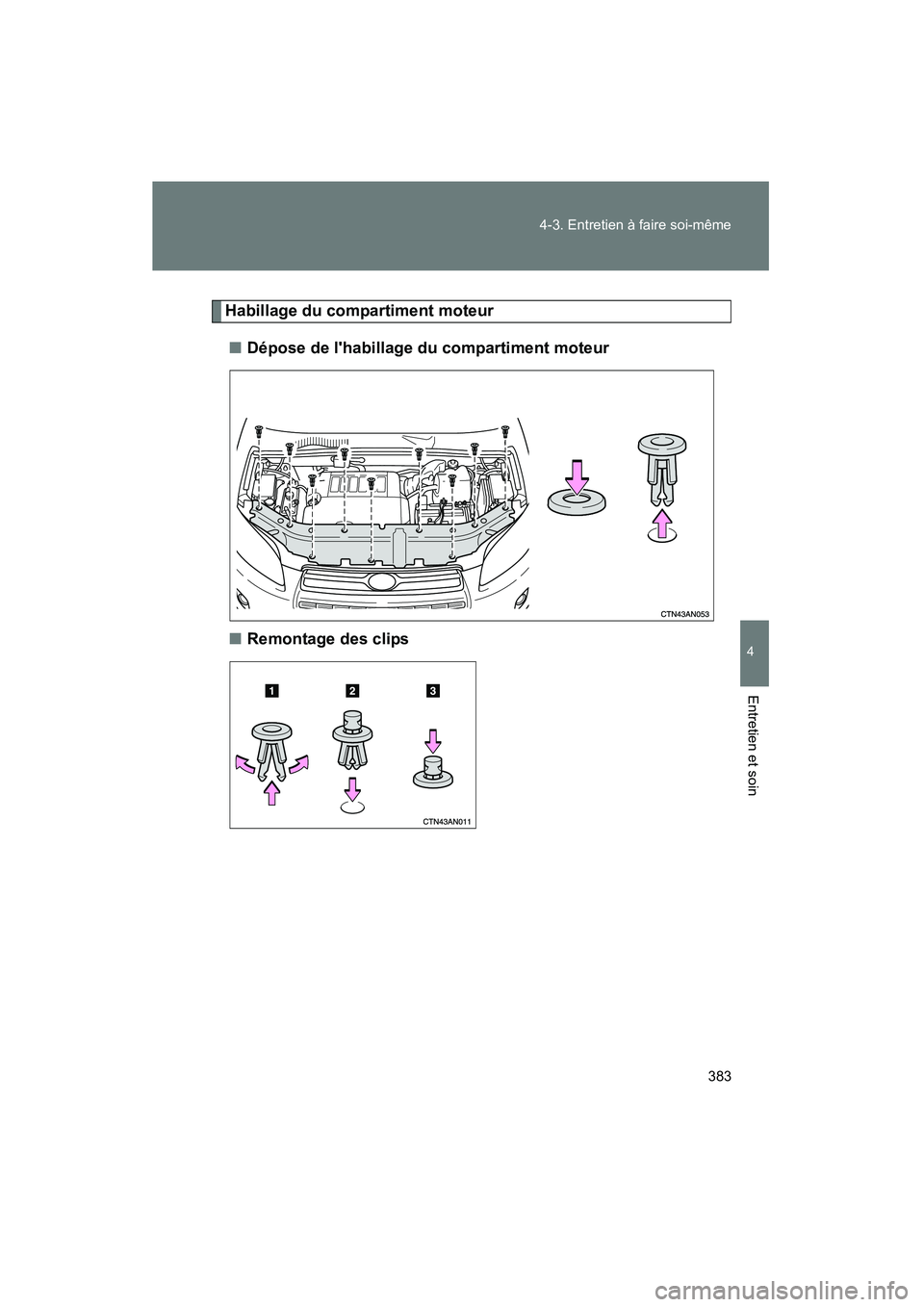

Habillage du compartiment moteur
■ Dépose de l'habillage du compartiment moteur
■ Remontage des clips

384 4-3. Entretien à faire soi-même
Rav4_D

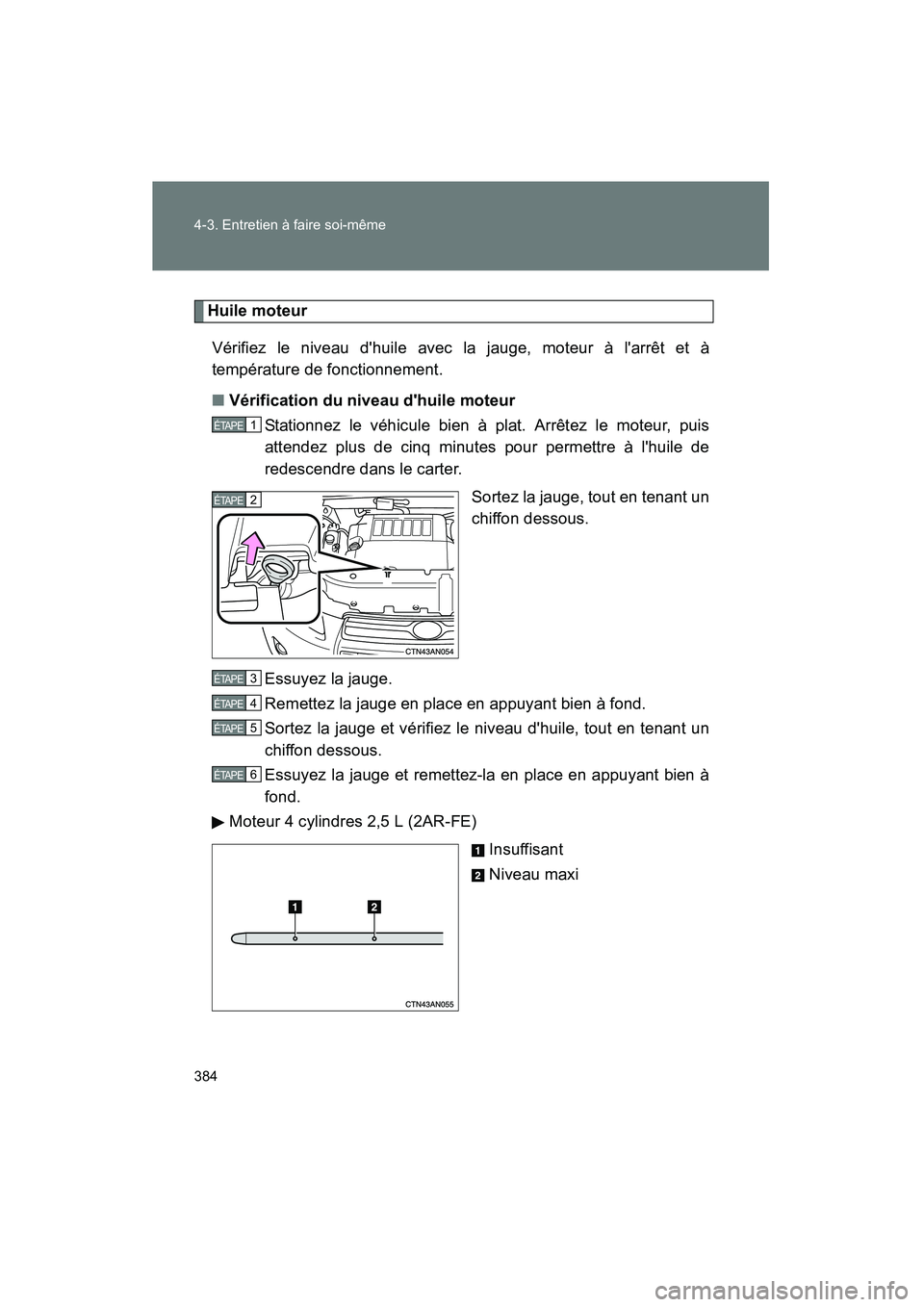

Huile moteurVérifiez le niveau d'huile avec la jauge, moteur à l'arrêt et à
température de fonctionnement.
■ Vérification du niveau d'huile moteur
Stationnez le véhicule bien à plat. Arrêtez le moteur, puis
attendez plus de cinq minutes pour permettre à l'huile de
redescendre dans le carter.
Sortez la jauge, tout en tenant un
chiffon dessous.
Essuyez la jauge.
Remettez la jauge en place en appuyant bien à fond.
Sortez la jauge et vérifiez le niveau d'huile, tout en tenant un
chiffon dessous.
Essuyez la jauge et remettez-la en place en appuyant bien à
fond.
Moteur 4 cylindres 2,5 L (2AR-FE)
Insuffisant
Niveau maxi
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
4 ÉTAPE
5 ÉTAPE
6 ÉTAPE

385
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D

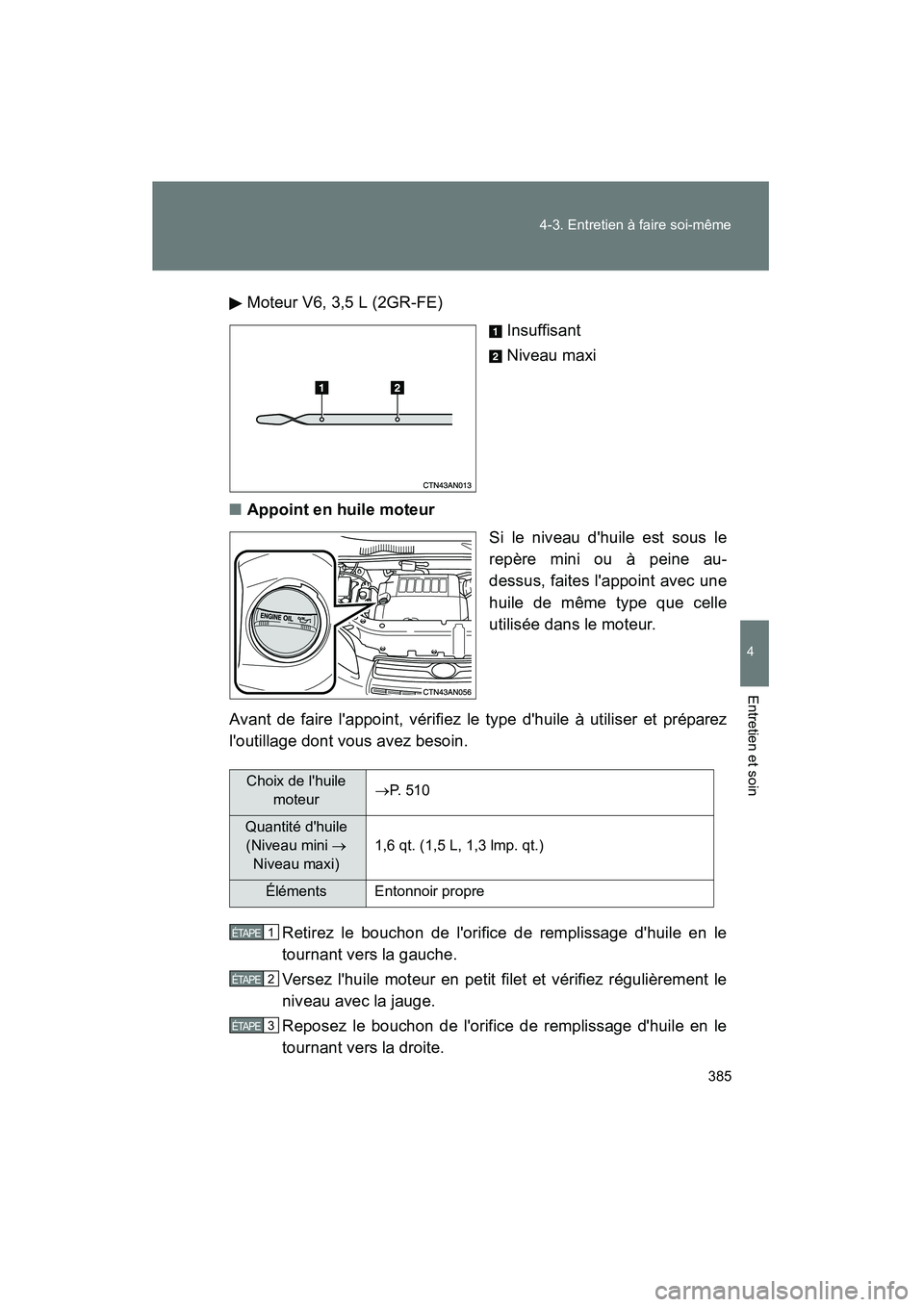

Moteur V6, 3,5 L (2GR-FE)
Insuffisant
Niveau maxi
■ Appoint en huile moteur
Si le niveau d'huile est sous le
repère mini ou à peine au-
dessus, faites l'appoint avec une
huile de même type que celle
utilisée dans le moteur.
Avant de faire l'appoint, vérifiez le type d'huile à utiliser et préparez
l'outillage dont vous avez besoin.
Retirez le bouchon de l'orifice de remplissage d'huile en le
tournant vers la gauche.
Versez l'huile moteur en petit filet et vérifiez régulièrement le
niveau avec la jauge.
Reposez le bouchon de l'orifice de remplissage d'huile en le
tournant vers la droite.
Choix de l'huile moteur →
P. 510
Quantité d'huile
(Niveau mini →
Niveau maxi) 1,6 qt. (1,5 L, 1,3 lmp. qt.)
Éléments Entonnoir propre
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

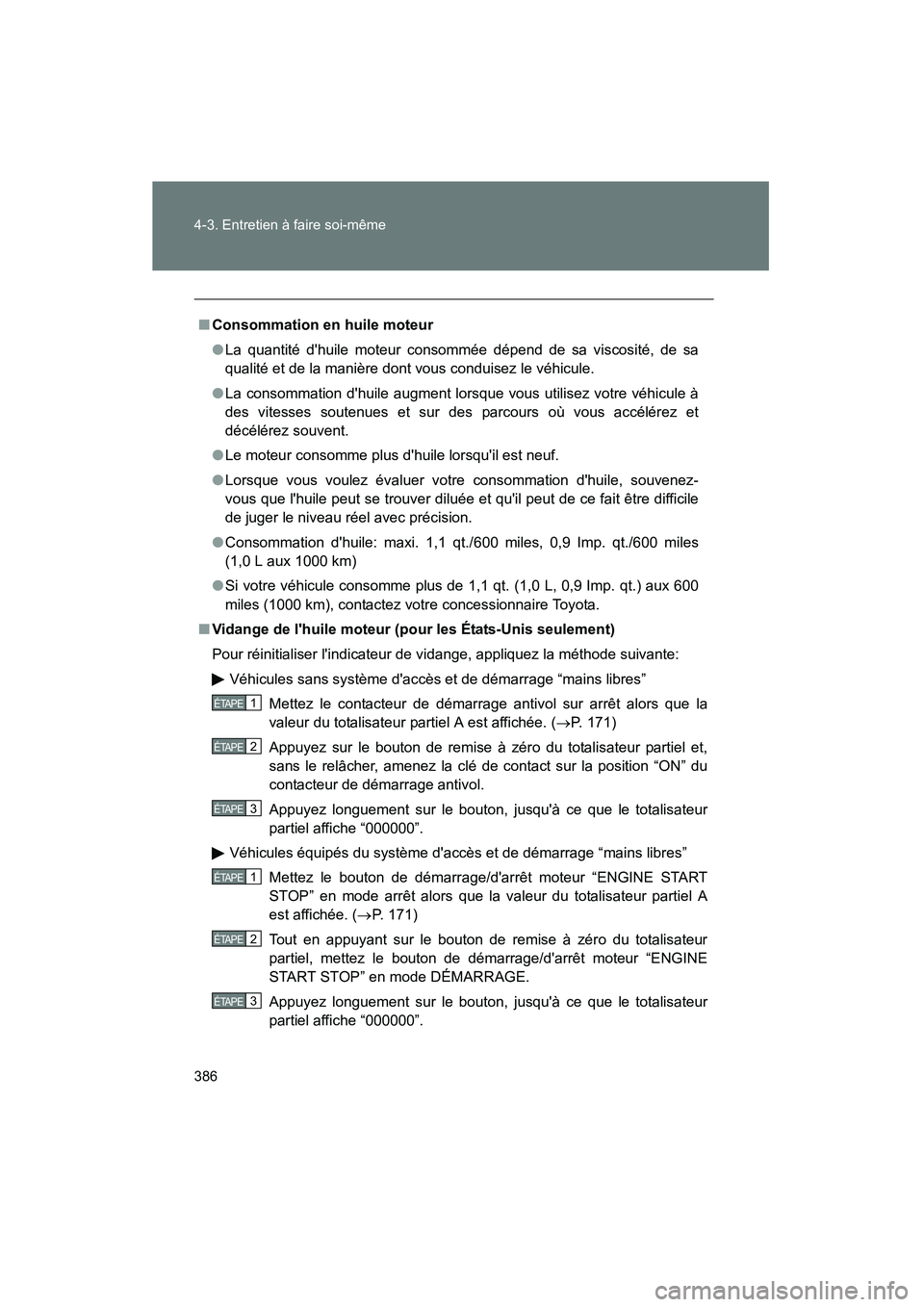

386 4-3. Entretien à faire soi-même
Rav4_D
■Consommation en huile moteur
●La quantité d'huile moteur consommée dépend de sa viscosité, de sa
qualité et de la manière dont vous conduisez le véhicule.
● La consommation d'huile augment lorsque vous utilisez votre véhicule à
des vitesses soutenues et sur des parcours où vous accélérez et
décélérez souvent.
● Le moteur consomme plus d'huile lorsqu'il est neuf.
● Lorsque vous voulez évaluer votre consommation d'huile, souvenez-
vous que l'huile peut se trouver diluée et qu'il peut de ce fait être difficile
de juger le niveau réel avec précision.
● Consommation d'huile: maxi. 1,1 qt./600 miles, 0,9 Imp. qt./600 miles
(1,0 L aux 1000 km)
● Si votre véhicule consomme plus de 1,1 qt. (1,0 L, 0,9 Imp. qt.) aux 600
miles (1000 km), contactez votre concessionnaire Toyota.
■ Vidange de l'huile moteur (pour les États-Unis seulement)
Pour réinitialiser l'indicateur de vidange, appliquez la méthode suivante:
Véhicules sans système d'accès et de démarrage “mains libres” Mettez le contacteur de démarrage antivol sur arrêt alors que la
valeur du totalisateur partiel A est affichée. ( →P. 171)
Appuyez sur le bouton de remise à zéro du totalisateur partiel et,
sans le relâcher, amenez la clé de contact sur la position “ON” du
contacteur de démarrage antivol.
Appuyez longuement sur le bouton, jusqu'à ce que le totalisateur
partiel affiche “000000”.
Véhicules équipés du système d'accès et de démarrage “mains libres” Mettez le bouton de démarrage/d'arrêt moteur “ENGINE START
STOP” en mode arrêt alors que la valeur du totalisateur partiel A
est affichée. ( →P. 171)
Tout en appuyant sur le bouton de remise à zéro du totalisateur
partiel, mettez le bouton de démarrage/d'arrêt moteur “ENGINE
START STOP” en mode DÉMARRAGE.
Appuyez longuement sur le bouton, jusqu'à ce que le totalisateur
partiel affiche “000000”.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

387
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D

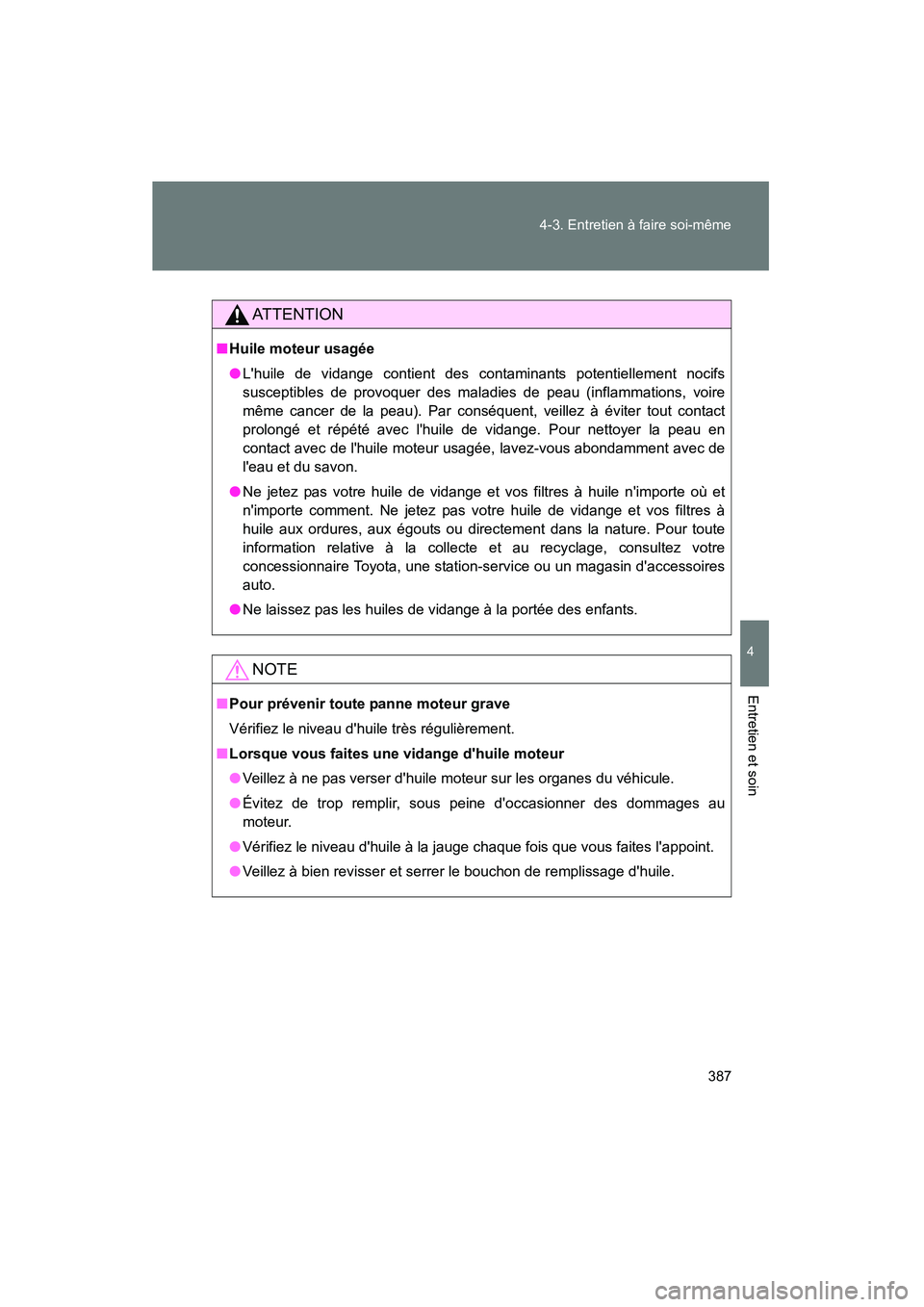

AT T E N T I O N
■
Huile moteur usagée
● L'huile de vidange contient des contaminants potentiellement nocifs
susceptibles de provoquer des maladies de peau (inflammations, voire
même cancer de la peau). Par conséquent, veillez à éviter tout contact
prolongé et répété avec l'huile de vidange. Pour nettoyer la peau en
contact avec de l'huile moteur usagée, lavez-vous abondamment avec de
l'eau et du savon.
● Ne jetez pas votre huile de vidange et vos filtres à huile n'importe où et
n'importe comment. Ne jetez pas votre huile de vidange et vos filtres à
huile aux ordures, aux égouts ou directement dans la nature. Pour toute
information relative à la collecte et au recyclage, consultez votre
concessionnaire Toyota, une station-service ou un magasin d'accessoires
auto.
● Ne laissez pas les huiles de vidange à la portée des enfants.
NOTE
■Pour prévenir toute panne moteur grave
Vérifiez le niveau d'huile très régulièrement.
■ Lorsque vous faites une vidange d'huile moteur
● Veillez à ne pas verser d'huile moteur sur les organes du véhicule.
● Évitez de trop remplir, sous peine d'occasionner des dommages au
moteur.
● Vérifiez le niveau d'huile à la jauge chaque fois que vous faites l'appoint.
● Veillez à bien revisser et serrer le bouchon de remplissage d'huile.

388 4-3. Entretien à faire soi-même
Rav4_D

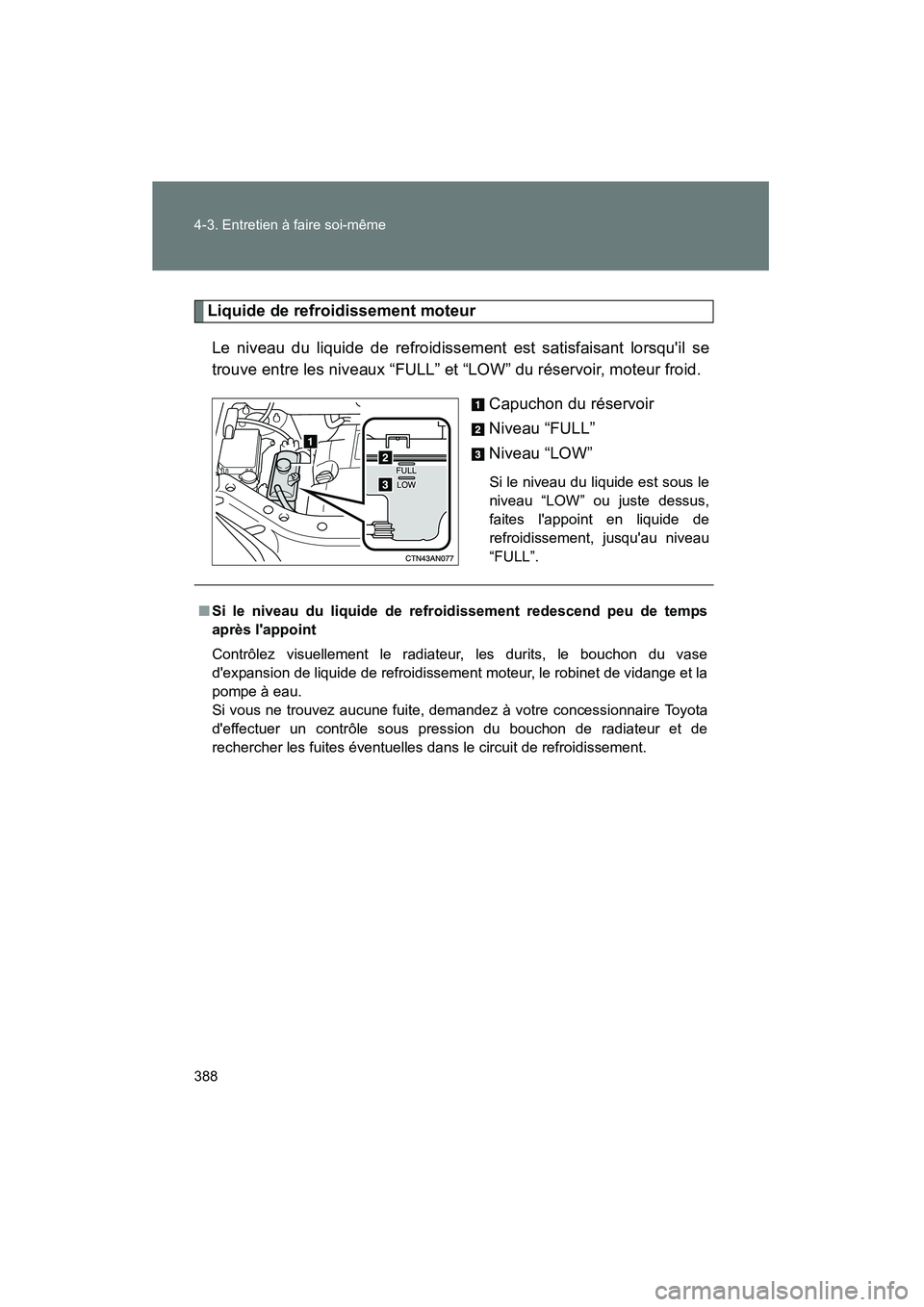

Liquide de refroidissement moteurLe niveau du liquide de refroidissement est satisfaisant lorsqu'il se
trouve entre les niveaux “FULL” et “LOW” du réservoir, moteur froid. Capuchon du réservoir
Niveau “FULL”
Niveau “LOW”
Si le niveau du liquide est sous le
niveau “LOW” ou juste dessus,
faites l'appoint en liquide de
refroidissement, jusqu'au niveau
“FULL”.
■Si le niveau du liquide de refr oidissement redescend peu de temps
après l'appoint
Contrôlez visuellement le radiateur, les durits, le bouchon du vase
d'expansion de liquide de refroidissement moteur, le robinet de vidange et la
pompe à eau.
Si vous ne trouvez aucune fuite, demandez à votre concessionnaire Toyota
d'effectuer un contrôle sous pression du bouchon de radiateur et de
rechercher les fuites éventuelles dans le circuit de refroidissement.
