Page 91 of 588

89
1-3. Équipements réglables (sièges, rétroviseurs, volant de direction)
1
Avant de prendre le volant
Rav4_D

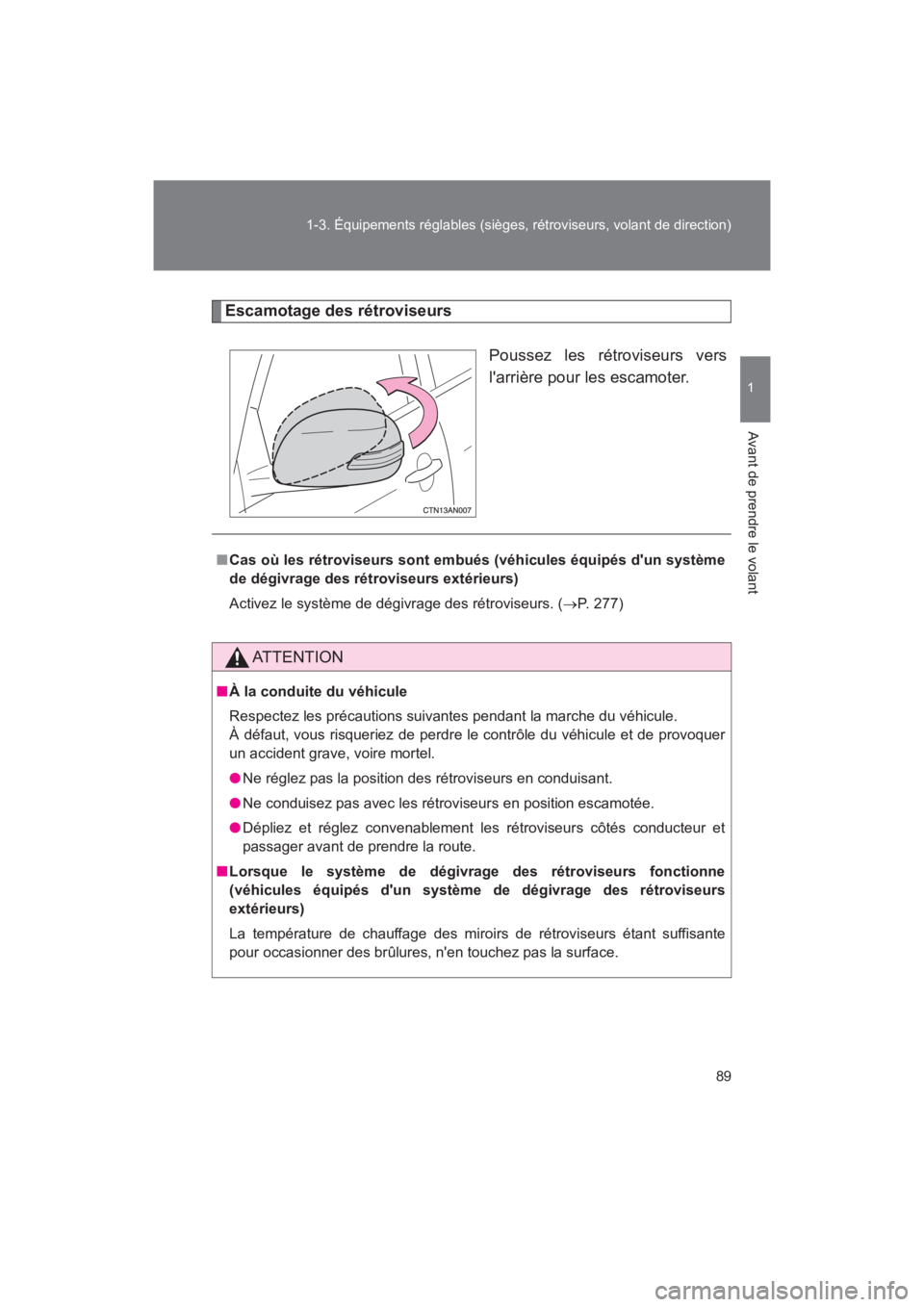

Escamotage des rétroviseurs
Poussez les rétroviseurs vers
l'arrière pour les escamoter.
■Cas où les rétroviseurs sont em bués (véhicules équipés d'un système
de dégivrage des rétroviseurs extérieurs)
Activez le système de dégivrage des rétroviseurs. ( →P. 277)
AT T E N T I O N
■À la conduite du véhicule
Respectez les précautions suivantes pendant la marche du véhicule.
À défaut, vous risqueriez de perdre le contrôle du véhicule et de provoquer
un accident grave, voire mortel.
● Ne réglez pas la position des rétroviseurs en conduisant.
● Ne conduisez pas avec les rétroviseurs en position escamotée.
● Dépliez et réglez convenablement les rétroviseurs côtés conducteur et
passager avant de prendre la route.
■ Lorsque le système de dégivrag e des rétroviseurs fonctionne
(véhicules équipés d'un système de dégivrage des rétroviseurs
extérieurs)
La température de chauffage des miroirs de rétroviseurs étant suffisante
pour occasionner des brûlures, n'en touchez pas la surface.
Page 92 of 588

90
Rav4_D

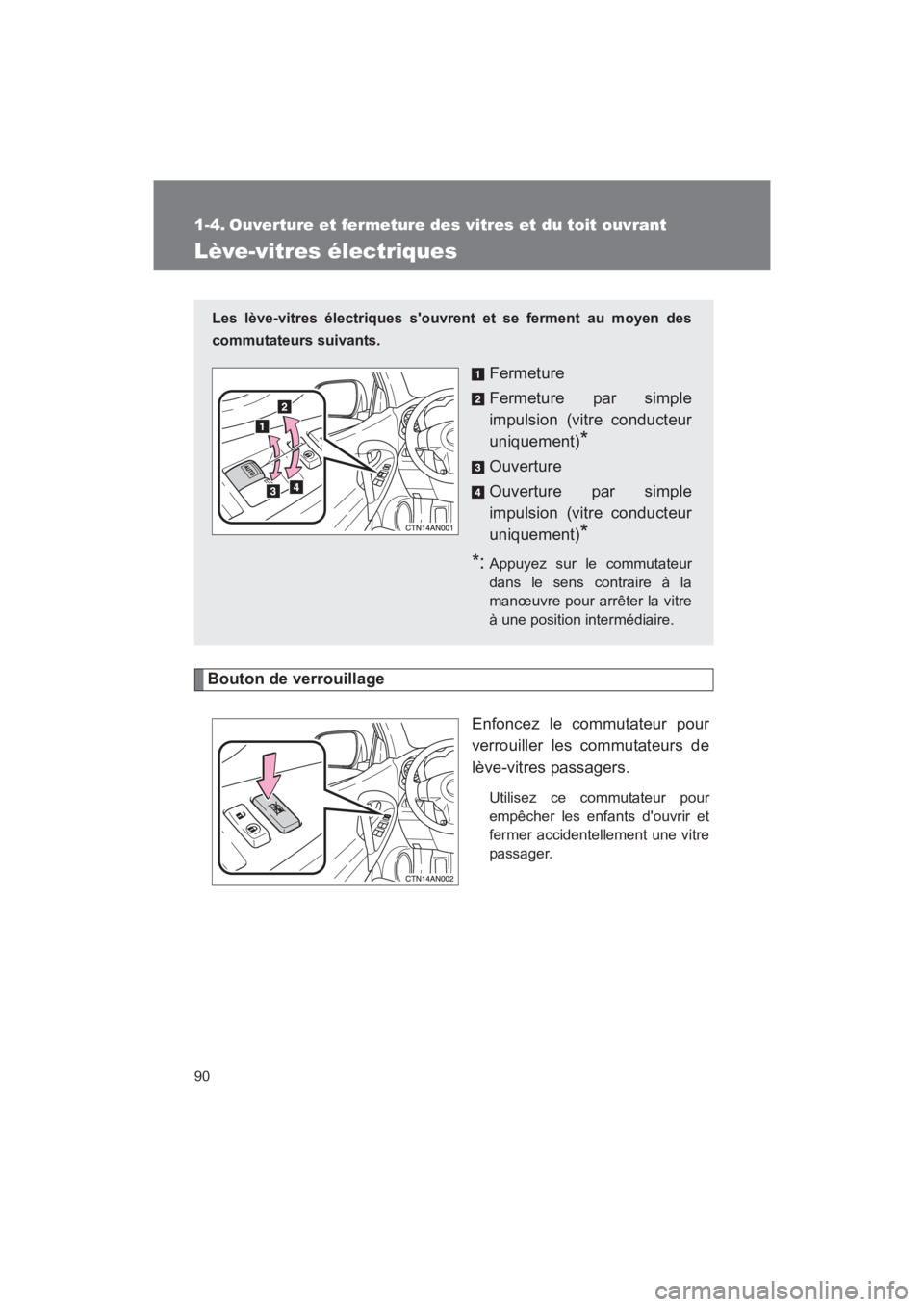

1-4. Ouverture et fermeture des vitres et du toit ouvrant
Lève-vitres électriques
Bouton de verrouillageEnfoncez le commutateur pour
verrouiller les commutateurs de
lève-vitres passagers.
Utilisez ce commutateur pour
empêcher les enfants d'ouvrir et
fermer accidentellement une vitre
passager.
Les lève-vitres électriques s'ouvren t et se ferment au moyen des
commutateurs suivants.
Fermeture
Fermeture par simple
impulsion (vitre conducteur
uniquement)
*
Ouverture
Ouverture par simple
impulsion (vitre conducteur
uniquement)
*
*:Appuyez sur le commutateur
dans le sens contraire à la
manœuvre pour arrêter la vitre
à une position intermédiaire.
Page 93 of 588

91
1-4. Ouverture et fermeture des vitres et du toit ouvrant
1
Avant de prendre le volant
Rav4_D
■

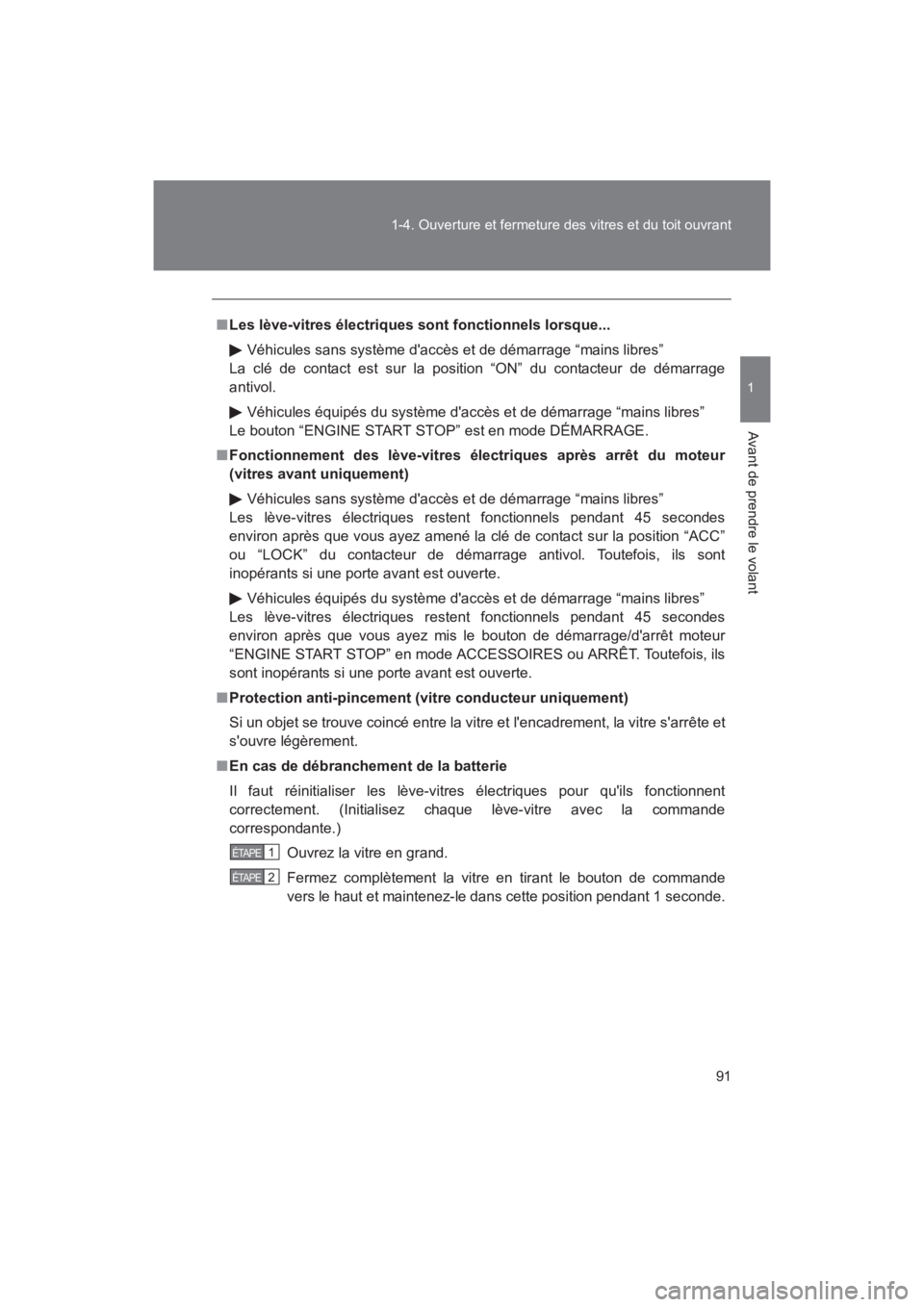

Les lève-vitres électriques sont fonctionnels lorsque...
Véhicules sans système d'accès et de démarrage “mains libres”
La clé de contact est sur la position “ON” du contacteur de démarrage
antivol.
Véhicules équipés du système d'accès et de démarrage “mains libres”
Le bouton “ENGINE START STOP” est en mode DÉMARRAGE.
■ Fonctionnement des lève-vitres électriques après arrêt du moteur
(vitres avant uniquement)
Véhicules sans système d'accès et de démarrage “mains libres”
Les lève-vitres électriques restent fonctionnels pendant 45 secondes
environ après que vous ayez amené la clé de contact sur la position “ACC”
ou “LOCK” du contacteur de démarrage antivol. Toutefois, ils sont
inopérants si une porte avant est ouverte.
Véhicules équipés du système d'accès et de démarrage “mains libres”
Les lève-vitres électriques restent fonctionnels pendant 45 secondes
environ après que vous ayez mis le bouton de démarrage/d'arrêt moteur
“ENGINE START STOP” en mode ACCESSOIRES ou ARRÊT. Toutefois, ils
sont inopérants si une porte avant est ouverte.
■ Protection anti-pincement (vitre conducteur uniquement)
Si un objet se trouve coincé entre la vi tre et l'encadrement, la vitre s'arrête et
s'ouvre légèrement.
■ En cas de débranchement de la batterie
Il faut réinitialiser les lève-vitres électriques pour qu'ils fonctionnent
correctement. (Initialisez chaque lève-vitre avec la commande
correspondante.)
Ouvrez la vitre en grand.
Fermez complètement la vitre en tirant le bouton de commande
vers le haut et maintenez-le dans cette position pendant 1 seconde.
1 ÉTAPE
2 ÉTAPE
Page 94 of 588

92 1-4. Ouverture et fermeture des vitres et du toit ouvrant
Rav4_D
■Lorsque le lève-vitre électrique ne se ferme pas normalement
Si la protection anti-pincement connaît un fonctionnement anormal qui
empêche la fermeture d'une vitre, effectuez les opérations suivantes à l'aide
du bouton de commande de lève-vitre électrique sur la porte conducteur.
●Véhicules sans système d'accès et de démarrage “mains libres”: Après
avoir arrêté le véhicule, vous pouvez fermer la vitre en maintenant le
bouton de commande de lève-vitre électrique en position de fermeture
par simple impulsion alors que le contacteur de démarrage antivol est en
position “ON”.
● Véhicules équipés du système d'accès et de démarrage “mains libres”:
Après avoir arrêté le véhicule, la fenêtre peut être fermé en maintenant le
bouton de commande de lève-vitre électrique en position de fermeture
par simple impulsion tandis que le bouton de démarrage/d'arrêt moteur
“ENGINE START STOP” est en mode DÉMARRAGE.
● Si la vitre refuse toujours de se fermer après que vous ayez effectué les
opérations expliquées précédemment, initialisez la fonction en
appliquant la procédure qui suit.
Maintenez le bouton de commande de lève-vitre électrique en
position de fermeture par simple impulsion. Gardez le doigt appuyé
sur le bouton pendant encore 6 secondes après que la vitre se soit
fermée.
Maintenez le bouton de commande de lève-vitre électrique en
position d'ouverture par simple impulsion. Gardez le doigt appuyé
sur le bouton pendant encore 2 secondes après que la vitre se soit
ouverte en grand.
Maintenez le bouton de commande de lève-vitre électrique encore
une fois en position de fermeture par simple impulsion. Gardez le
doigt appuyé sur le bouton pendant encore 2 secondes après que
la vitre se soit fermée.
Si vous relâchez le bouton pendant la manœuvre de la vitre, recommencez
depuis le début.
Si la vitre continue à se fermer mais se rouvre ensuite de quelques
millimètres alors que vous avez scrupuleusement respecté la procédure
indiquée, faites contrôler le véhicule par votre concessionnaire Toyota.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
Page 95 of 588

93
1-4. Ouverture et fermeture des vitres et du toit ouvrant
1
Avant de prendre le volant
Rav4_D

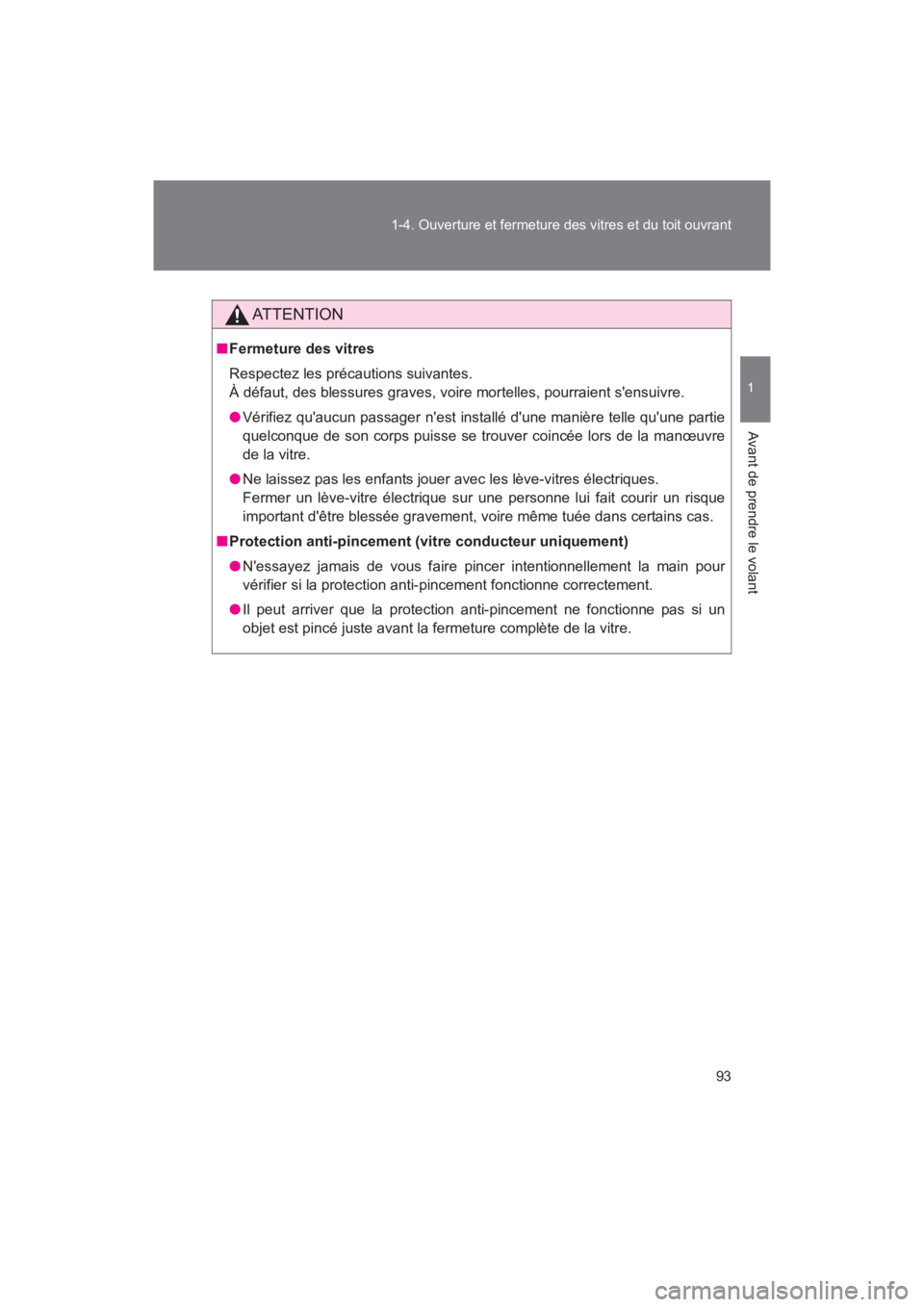

AT T E N T I O N
■
Fermeture des vitres
Respectez les précautions suivantes.
À défaut, des blessures graves, voire mortelles, pourraient s'ensuivre.
● Vérifiez qu'aucun passager n'est installé d'une manière telle qu'une partie
quelconque de son corps puisse se trouver coincée lors de la manœuvre
de la vitre.
● Ne laissez pas les enfants jouer avec les lève-vitres électriques.
Fermer un lève-vitre électrique sur une personne lui fait courir un risque
important d'être blessée gravement, voire même tuée dans certains cas.
■ Protection anti-pincement (vitre conducteur uniquement)
● N'essayez jamais de vous faire pincer intentionnellement la main pour
vérifier si la protection anti-pincement fonctionne correctement.
● Il peut arriver que la protection anti-pincement ne fonctionne pas si un
objet est pincé juste avant la fermeture complète de la vitre.
Page 96 of 588

94
1-4. Ouverture et fermeture des vitres et du toit ouvrant
Rav4_D
Toit ouvrant∗
Utilisez le commutateur de console de pavillon pour ouvrir, fermer, et
basculer le toit ouvrant.
■Ouverture et fermeture
Ouverture
Le toit ouvrant s'arrête
quelques centimètres avant la
position de pleine ouverture.
Appuyez à nouveau sur le
bouton pour l'ouvrir
complètement.
Appuyez sur le bouton de
commande dans l'un ou l'autre
sens de manœuvre pour
arrêter le toit ouvrant à une
position intermédiaire.
Fermeture
Appuyez sur le bouton de
commande dans l'un ou l'autre
sens de manœuvre pour
arrêter le toit ouvrant à une
position intermédiaire.
∗: Sur modèles équipés
Page 97 of 588

95
1-4. Ouverture et fermeture des vitres et du toit ouvrant
1
Avant de prendre le volant
Rav4_D
■

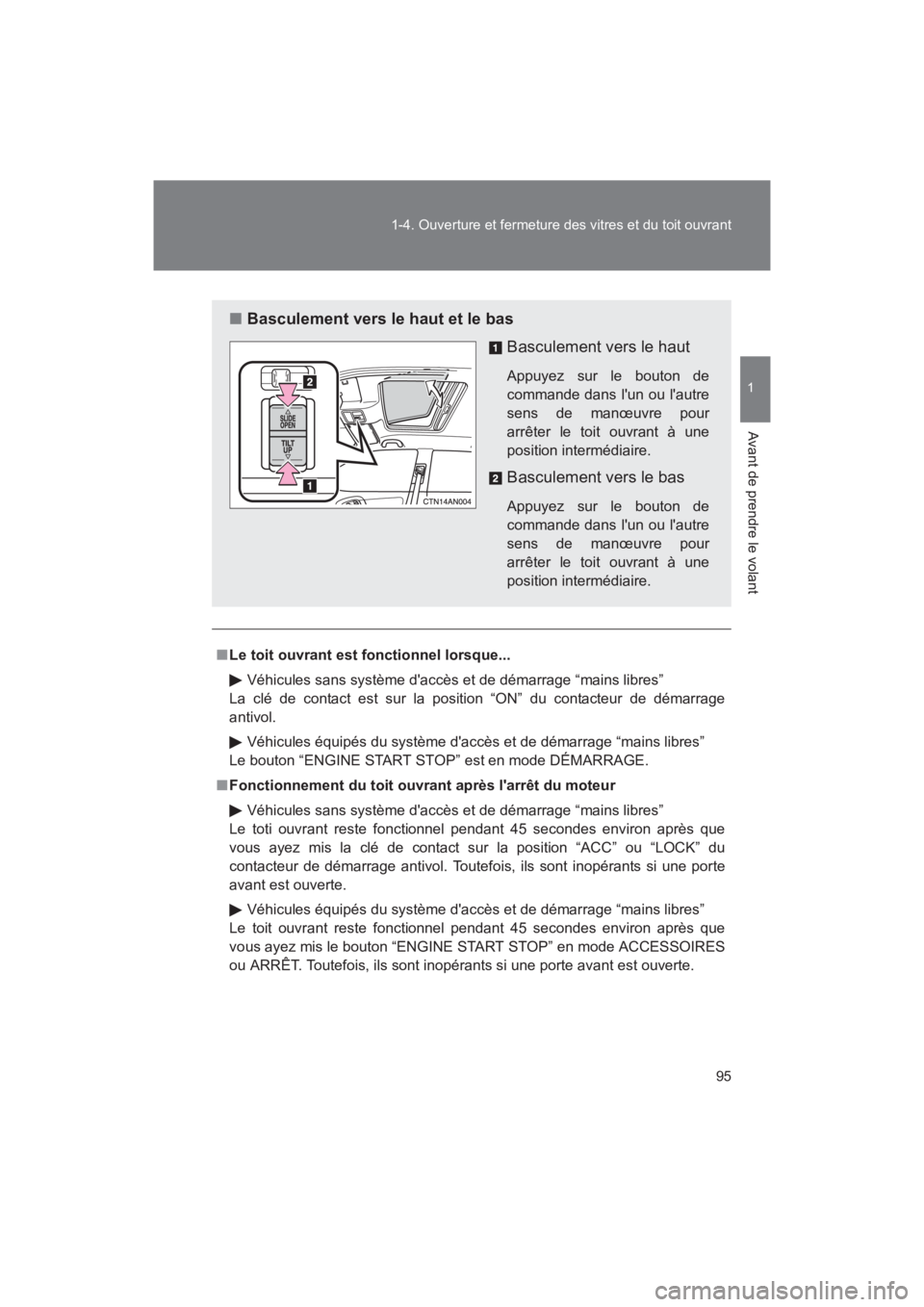

Le toit ouvrant est fonctionnel lorsque...
Véhicules sans système d'accès et de démarrage “mains libres”
La clé de contact est sur la position “ON” du contacteur de démarrage
antivol.
Véhicules équipés du système d'accès et de démarrage “mains libres”
Le bouton “ENGINE START STOP” est en mode DÉMARRAGE.
■ Fonctionnement du toit ouvrant après l'arrêt du moteur
Véhicules sans système d'accès et de démarrage “mains libres”
Le toti ouvrant reste fonctionnel pendant 45 secondes environ après que
vous ayez mis la clé de contact sur la position “ACC” ou “LOCK” du
contacteur de démarrage antivol. Toutefois, ils sont inopérants si une porte
avant est ouverte.
Véhicules équipés du système d'accès et de démarrage “mains libres”
Le toit ouvrant reste fonctionnel pendant 45 secondes environ après que
vous ayez mis le bouton “ENGINE START STOP” en mode ACCESSOIRES
ou ARRÊT. Toutefois, ils sont inopérants si une porte avant est ouverte.
■ Basculement vers le haut et le bas
Basculement vers le haut
Appuyez sur le bouton de
commande dans l'un ou l'autre
sens de manœuvre pour
arrêter le toit ouvrant à une
position intermédiaire.
Basculement vers le bas
Appuyez sur le bouton de
commande dans l'un ou l'autre
sens de manœuvre pour
arrêter le toit ouvrant à une
position intermédiaire.
Page 98 of 588

96 1-4. Ouverture et fermeture des vitres et du toit ouvrant
Rav4_D

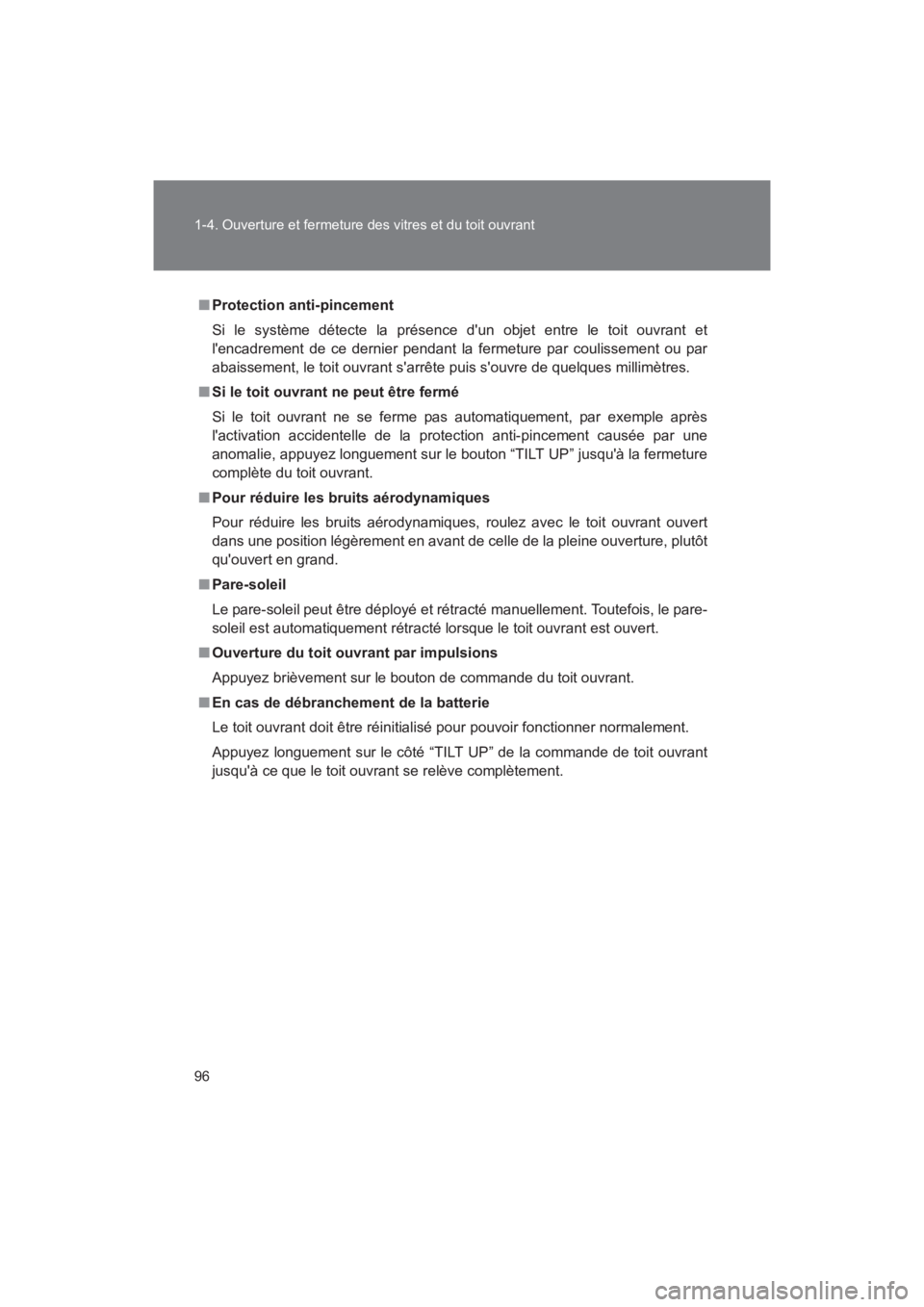

■Protection anti-pincement
Si le système détecte la présence d'un objet entre le toit ouvrant et
l'encadrement de ce dernier pendant la fermeture par coulissement ou par
abaissement, le toit ouvrant s'arrête puis s'ouvre de quelques millimètres.
■ Si le toit ouvrant ne peut être fermé
Si le toit ouvrant ne se ferme pas automatiquement, par exemple après
l'activation accidentelle de la protection anti-pincement causée par une
anomalie, appuyez longuement sur le bouton “TILT UP” jusqu'à la fermeture
complète du toit ouvrant.
■ Pour réduire les bruits aérodynamiques
Pour réduire les bruits aérodynamiques, roulez avec le toit ouvrant ouvert
dans une position légèrement en avant de celle de la pleine ouverture, plutôt
qu'ouvert en grand.
■ Pare-soleil
Le pare-soleil peut être déployé et rétracté manuellement. Toutefois, le pare-
soleil est automatiquement rétracté lorsque le toit ouvrant est ouvert.
■ Ouverture du toit ouvrant par impulsions
Appuyez brièvement sur le bouton de commande du toit ouvrant.
■ En cas de débranchement de la batterie
Le toit ouvrant doit être réinitialisé pour pouvoir fonctionner normalement.
Appuyez longuement sur le côté “TILT UP” de la commande de toit ouvrant
jusqu'à ce que le toit ouvrant se relève complètement.
Page 99 of 588

97
1-4. Ouverture et fermeture des vitres et du toit ouvrant
1
Avant de prendre le volant
Rav4_D
■

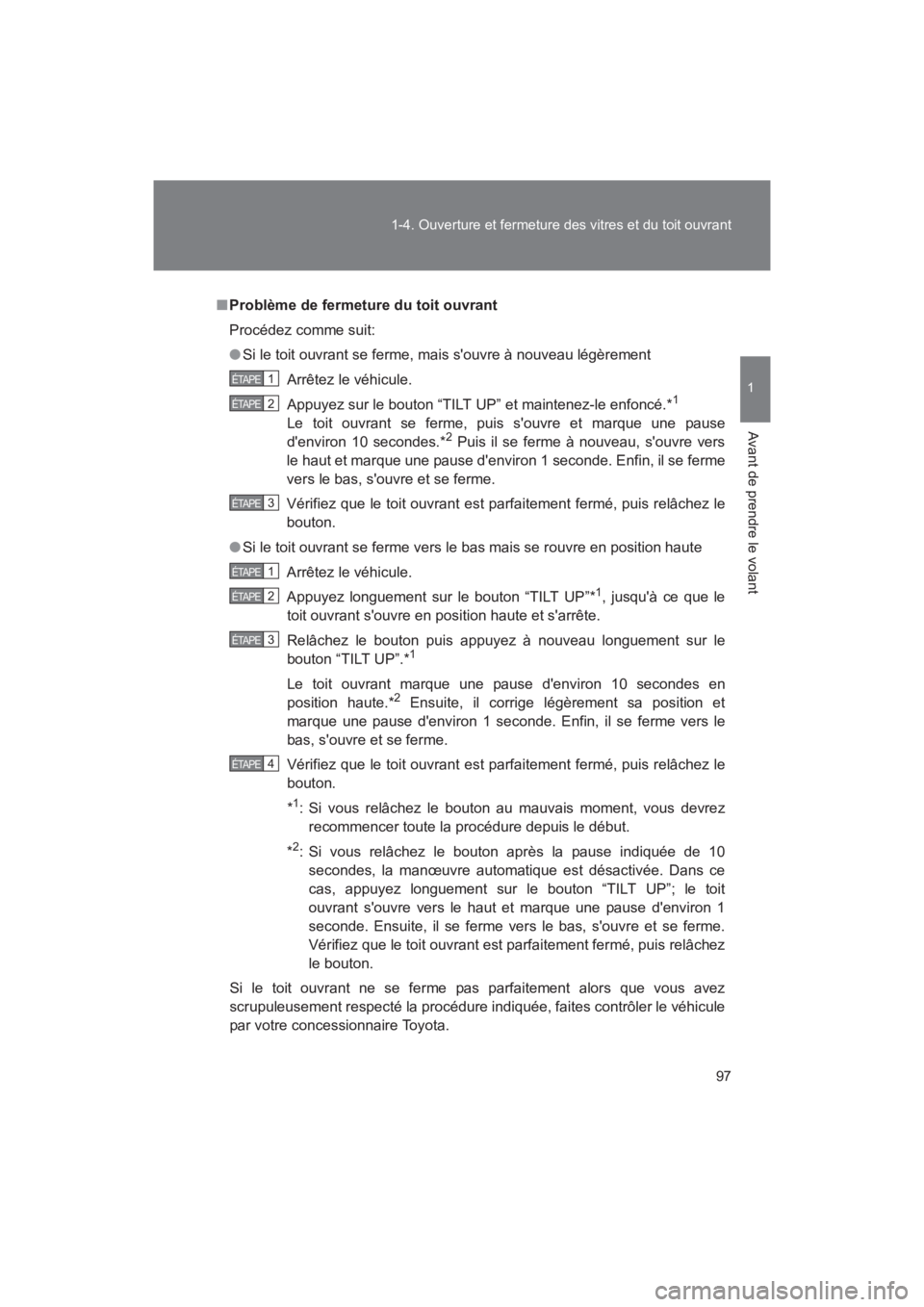

Problème de fermeture du toit ouvrant
Procédez comme suit:
● Si le toit ouvrant se ferme, mais s'ouvre à nouveau légèrement
Arrêtez le véhicule.
Appuyez sur le bouton “TILT UP” et maintenez-le enfoncé.*
1
Le toit ouvrant se ferme, puis s'ouvre et marque une pause
d'environ 10 secondes.*2 Puis il se ferme à nouveau, s'ouvre vers
le haut et marque une pause d'environ 1 seconde. Enfin, il se ferme
vers le bas, s'ouvre et se ferme.
Vérifiez que le toit ouvrant est parfaitement fermé, puis relâchez le
bouton.
● Si le toit ouvrant se ferme vers le bas mais se rouvre en position haute
Arrêtez le véhicule.
Appuyez longuement sur le bouton “TILT UP”*
1, jusqu'à ce que le
toit ouvrant s'ouvre en position haute et s'arrête.
Relâchez le bouton puis appuyez à nouveau longuement sur le
bouton “TILT UP”.*
1
Le toit ouvrant marque une pause d'environ 10 secondes en
position haute.*2 Ensuite, il corrige légèrement sa position et
marque une pause d'environ 1 seconde. Enfin, il se ferme vers le
bas, s'ouvre et se ferme.
Vérifiez que le toit ouvrant est parfaitement fermé, puis relâchez le
bouton.
*
1: Si vous relâchez le bouton au mauvais moment, vous devrez recommencer toute la procédure depuis le début.
*
2: Si vous relâchez le bouton après la pause indiquée de 10 secondes, la manœuvre automatique est désactivée. Dans ce
cas, appuyez longuement sur le bouton “TILT UP”; le toit
ouvrant s'ouvre vers le haut et marque une pause d'environ 1
seconde. Ensuite, il se ferme vers le bas, s'ouvre et se ferme.
Vérifiez que le toit ouvrant est parfaitement fermé, puis relâchez
le bouton.
Si le toit ouvrant ne se ferme pas parfaitement alors que vous avez
scrupuleusement respecté la procédure indiquée, faites contrôler le véhicule
par votre concessionnaire Toyota.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
4 ÉTAPE
Page 100 of 588

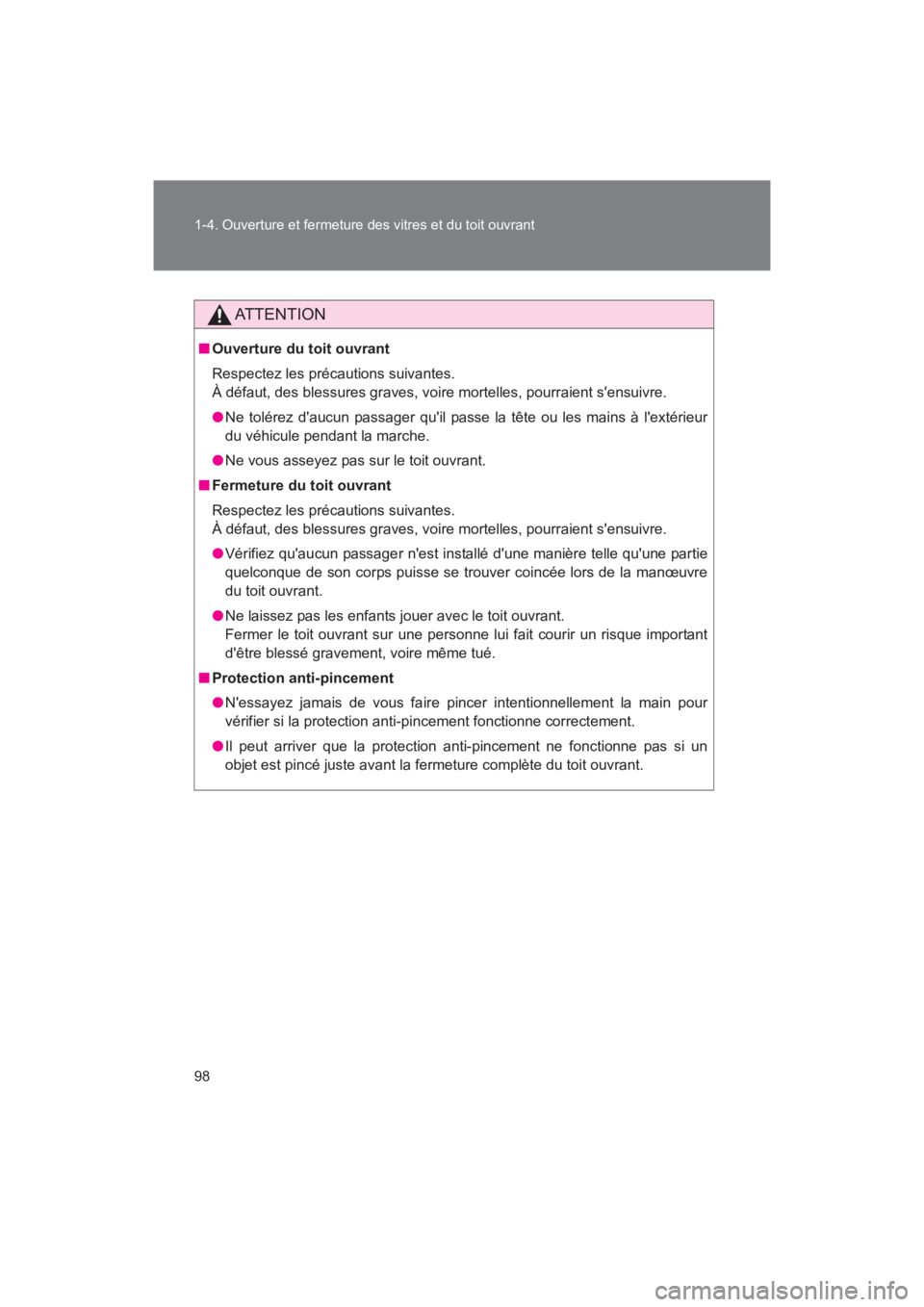

98 1-4. Ouverture et fermeture des vitres et du toit ouvrant
Rav4_D
AT T E N T I O N
■Ouverture du toit ouvrant
Respectez les précautions suivantes.
À défaut, des blessures graves, voire mortelles, pourraient s'ensuivre.
●Ne tolérez d'aucun passager qu'il passe la tête ou les mains à l'extérieur
du véhicule pendant la marche.
● Ne vous asseyez pas sur le toit ouvrant.
■ Fermeture du toit ouvrant
Respectez les précautions suivantes.
À défaut, des blessures graves, voire mortelles, pourraient s'ensuivre.
●Vérifiez qu'aucun passager n'est installé d'une manière telle qu'une partie
quelconque de son corps puisse se trouver coincée lors de la manœuvre
du toit ouvrant.
● Ne laissez pas les enfants jouer avec le toit ouvrant.
Fermer le toit ouvrant sur une personne lui fait courir un risque important
d'être blessé gravement, voire même tué.
■ Protection anti-pincement
●N'essayez jamais de vous faire pincer intentionnellement la main pour
vérifier si la protection anti-pincement fonctionne correctement.
● Il peut arriver que la protection anti-pincement ne fonctionne pas si un
objet est pincé juste avant la fermeture complète du toit ouvrant.
