Composition du système de sacs de sécurité gonflablesSacs de sécurité gonflables
rideau
Sacs de sécurité gonflables
latéraux
Sac de sécurité gonflable
passager avant
Capteurs de sacs de
sécurité gonflables latéraux
et rideau
Capteurs de sacs de
sécurité gonflables frontaux
Contacteur de boucle de
ceinture de sécurité
passager avant
Capteurs de sacs de
sécurité gonflables rideau Témoins “AIR BAG ON” et
“AIR BAG OFF”
Voy a nt SRS
Sac de sécurité gonflable
conducteur
Capteur de la position du
siège conducteur
Contacteur de boucle de
ceinture de sécurité
conducteur
Boîtier électronique de sacs
de sécurité gonflables
Système de classification
de l'occupant du siège
passager avant (ECU et
capteurs)

512

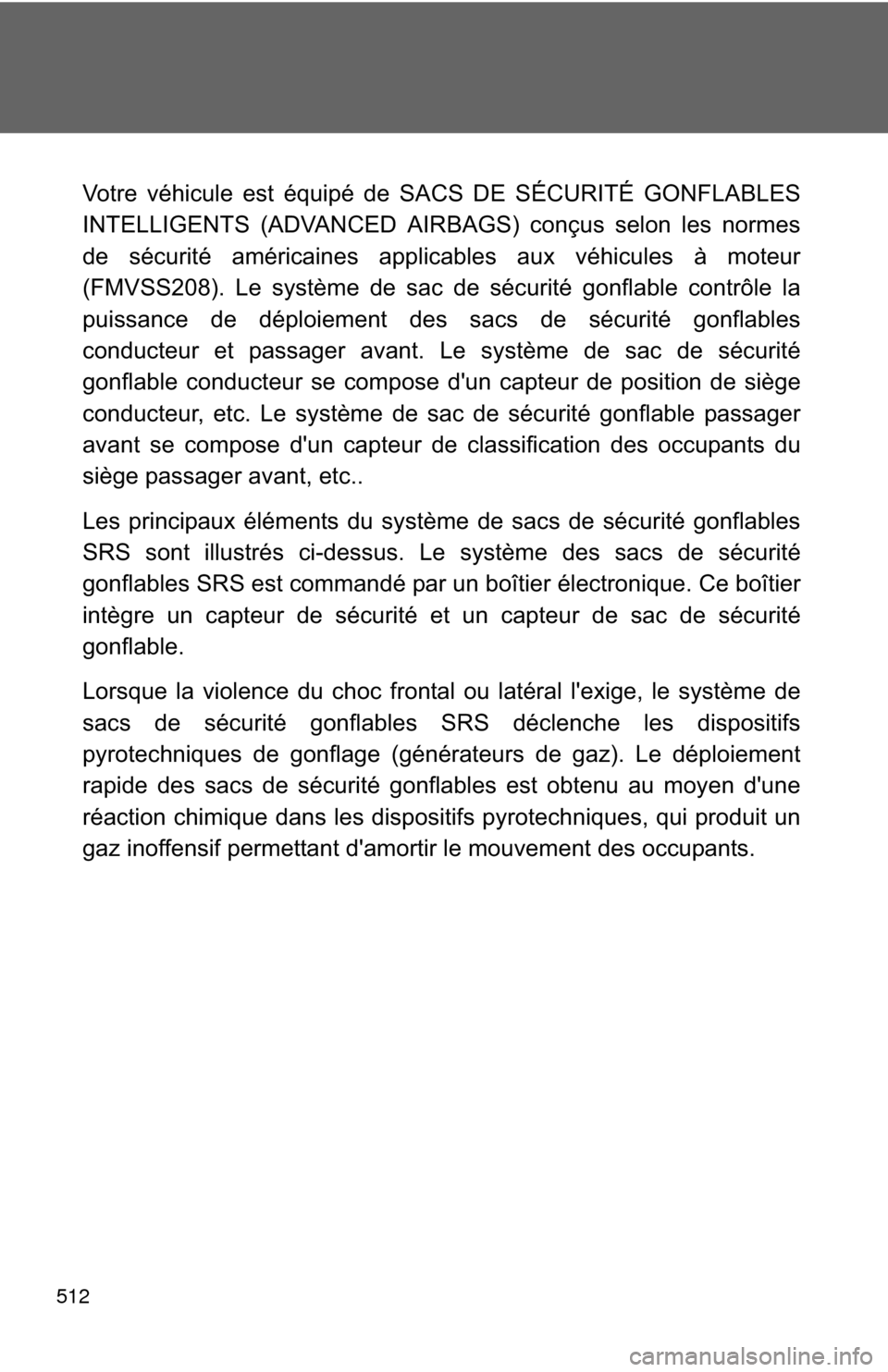

Votre véhicule est équipé de SACS DE SÉCURITÉ GONFLABLES
INTELLIGENTS (ADVANCED AIRBAGS) conçus selon les normes
de sécurité américaines applicables aux véhicules à moteur
(FMVSS208). Le système de sac de sécurité gonflable contrôle la
puissance de déploiement des sacs de sécurité gonflables
conducteur et passager avant. Le système de sac de sécurité
gonflable conducteur se compose d'un capteur de position de siège
conducteur, etc. Le système de sac de sécurité gonflable passager
avant se compose d'un capteur de classification des occupants du
siège passager avant, etc..
Les principaux éléments du système de sacs de sécurité gonflables
SRS sont illustrés ci-dessus. Le système des sacs de sécurité
gonflables SRS est commandé par un boîtier électronique. Ce boîtier
intègre un capteur de sécurité et un capteur de sac de sécurité
gonflable.
Lorsque la violence du choc frontal ou latéral l'exige, le système de
sacs de sécurité gonflables SRS déclenche les dispositifs
pyrotechniques de gonflage (générateurs de gaz). Le déploiement
rapide des sacs de sécurité gonflables est obtenu au moyen d'une
réaction chimique dans les dispositifs pyrotechniques, qui produit un
gaz inoffensif permettant d'amortir le mouvement des occupants.

513
7
For owners

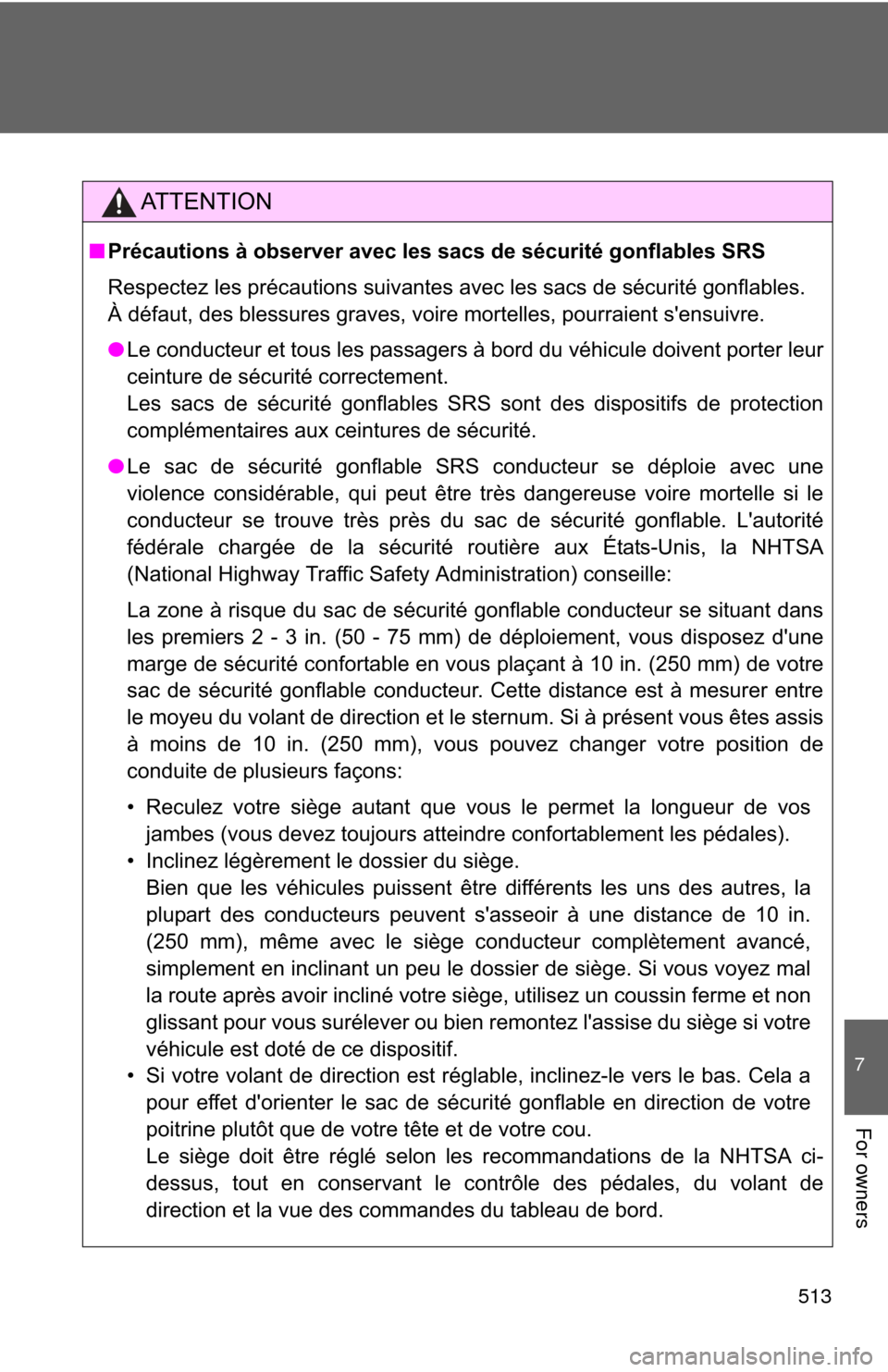

AT T E N T I O N
■Précautions à observer avec les sacs de sécurité gonflables SRS
Respectez les précautions suivantes avec les sacs de sécurité gonflables.
À défaut, des blessures graves, voire mortelles, pourraient s'ensuivre.
● Le conducteur et tous les passagers à bord du véhicule doivent porter leur
ceinture de sécurité correctement.
Les sacs de sécurité gonflables SRS sont des dispositifs de protection
complémentaires aux ceintures de sécurité.
● Le sac de sécurité gonflable SRS conducteur se déploie avec une
violence considérable, qui peut être très dangereuse voire mortelle si le
conducteur se trouve très près du sac de sécurité gonflable. L'autorité
fédérale chargée de la sécurité routière aux États-Unis, la NHTSA
(National Highway Traffic Safety Administration) conseille:
La zone à risque du sac de sécurité gonflable conducteur se situant dans
les premiers 2 - 3 in. (50 - 75 mm) de déploiement, vous disposez d'une
marge de sécurité confortable en vous plaçant à 10 in. (250 mm) de votre
sac de sécurité gonflable conducteur. Cette distance est à mesurer entre
le moyeu du volant de direction et le sternum. Si à présent vous êtes assis
à moins de 10 in. (250 mm), vous pouvez changer votre position de
conduite de plusieurs façons:
• Reculez votre siège autant que vous le permet la longueur de vos
jambes (vous devez toujours atteindre confortablement les pédales).
• Inclinez légèrement le dossier du siège. Bien que les véhicules puissent être différents les uns des autres, la
plupart des conducteurs peuvent s'asseoir à une distance de 10 in.
(250 mm), même avec le siège conducteur complètement avancé,
simplement en inclinant un peu le dossier de siège. Si vous voyez mal
la route après avoir incliné votre siège, utilisez un coussin ferme et non
glissant pour vous surélever ou bien remontez l'assise du siège si votre
véhicule est doté de ce dispositif.
• Si votre volant de direction est réglable, inclinez-le vers le bas. Cela a pour effet d'orienter le sac de sécurité gonflable en direction de votre
poitrine plutôt que de votre tête et de votre cou.
Le siège doit être réglé selon les recommandations de la NHTSA ci-
dessus, tout en conservant le contrôle des pédales, du volant de
direction et la vue des commandes du tableau de bord.

514

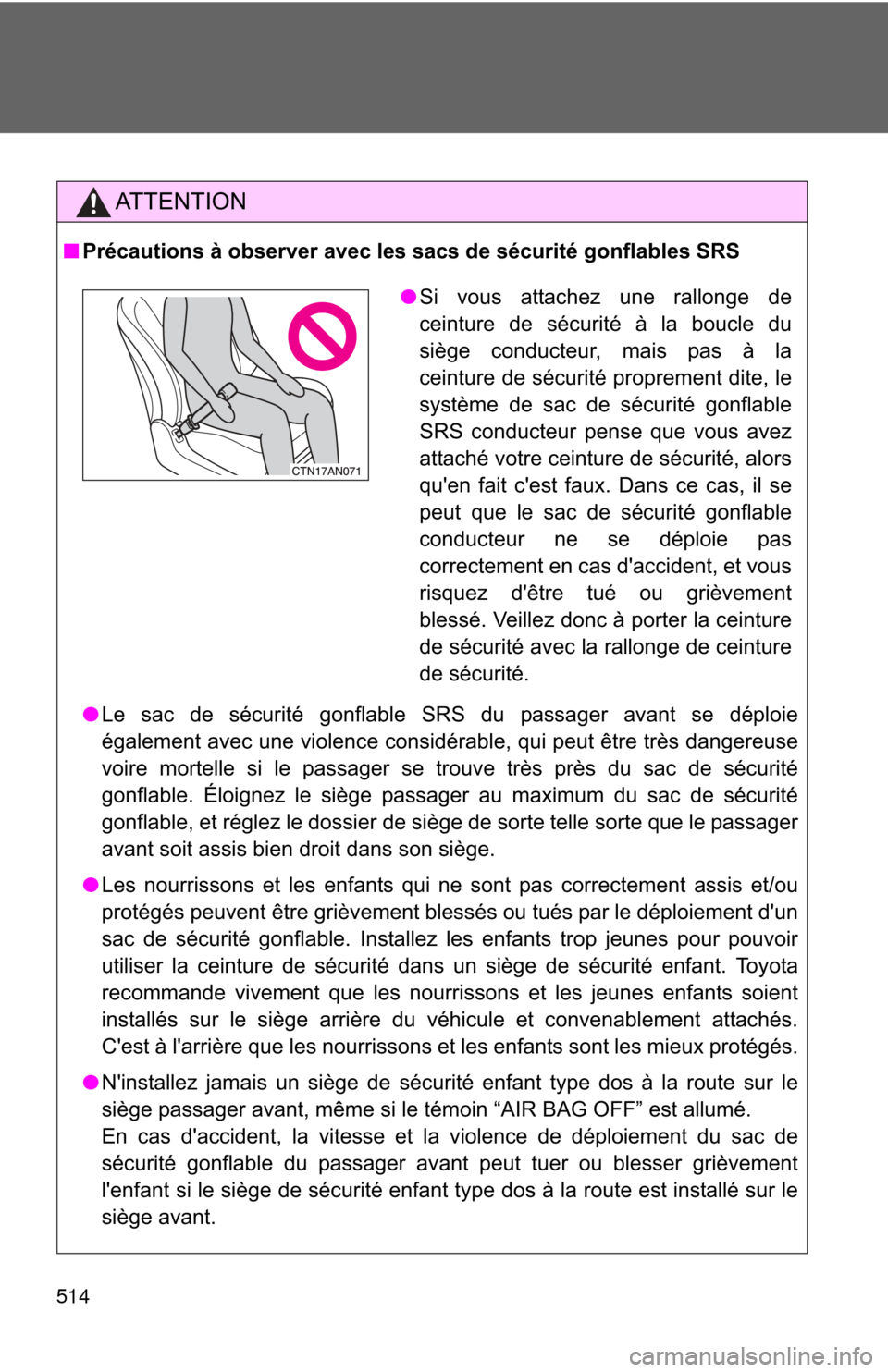

AT T E N T I O N
■Précautions à observer avec les sacs de sécurité gonflables SRS
●Le sac de sécurité gonflable SRS du passager avant se déploie
également avec une violence considérable, qui peut être très dangereuse
voire mortelle si le passager se trouve très près du sac de sécurité
gonflable. Éloignez le siège passager au maximum du sac de sécurité
gonflable, et réglez le dossier de siège de sorte telle sorte que le passager
avant soit assis bien droit dans son siège.
● Les nourrissons et les enfants qui ne sont pas correctement assis et/ou
protégés peuvent être grièvement blessés ou tués par le déploiement d'un
sac de sécurité gonflable. Installez les enfants trop jeunes pour pouvoir
utiliser la ceinture de sécurité dans un siège de sécurité enfant. Toyota
recommande vivement que les nourrissons et les jeunes enfants soient
installés sur le siège arrière du véhicule et convenablement attachés.
C'est à l'arrière que les nourrissons et les enfants sont les mieux protégés.
● N'installez jamais un siège de sécurité enfant type dos à la route sur le
siège passager avant, même si le témoin “AIR BAG OFF” est allumé.
En cas d'accident, la vitesse et la violence de déploiement du sac de
sécurité gonflable du passager avant peut tuer ou blesser grièvement
l'enfant si le siège de sécurité enfant type dos à la route est installé sur le
siège avant.
●Si vous attachez une rallonge de
ceinture de sécurité à la boucle du
siège conducteur, mais pas à la
ceinture de sécurité proprement dite, le
système de sac de sécurité gonflable
SRS conducteur pense que vous avez
attaché votre ceinture de sécurité, alors
qu'en fait c'est faux. Dans ce cas, il se
peut que le sac de sécurité gonflable
conducteur ne se déploie pas
correctement en cas d'accident, et vous
risquez d'être tué ou grièvement
blessé. Veillez donc à porter la ceinture
de sécurité avec la rallonge de ceinture
de sécurité.

515
7
For owners

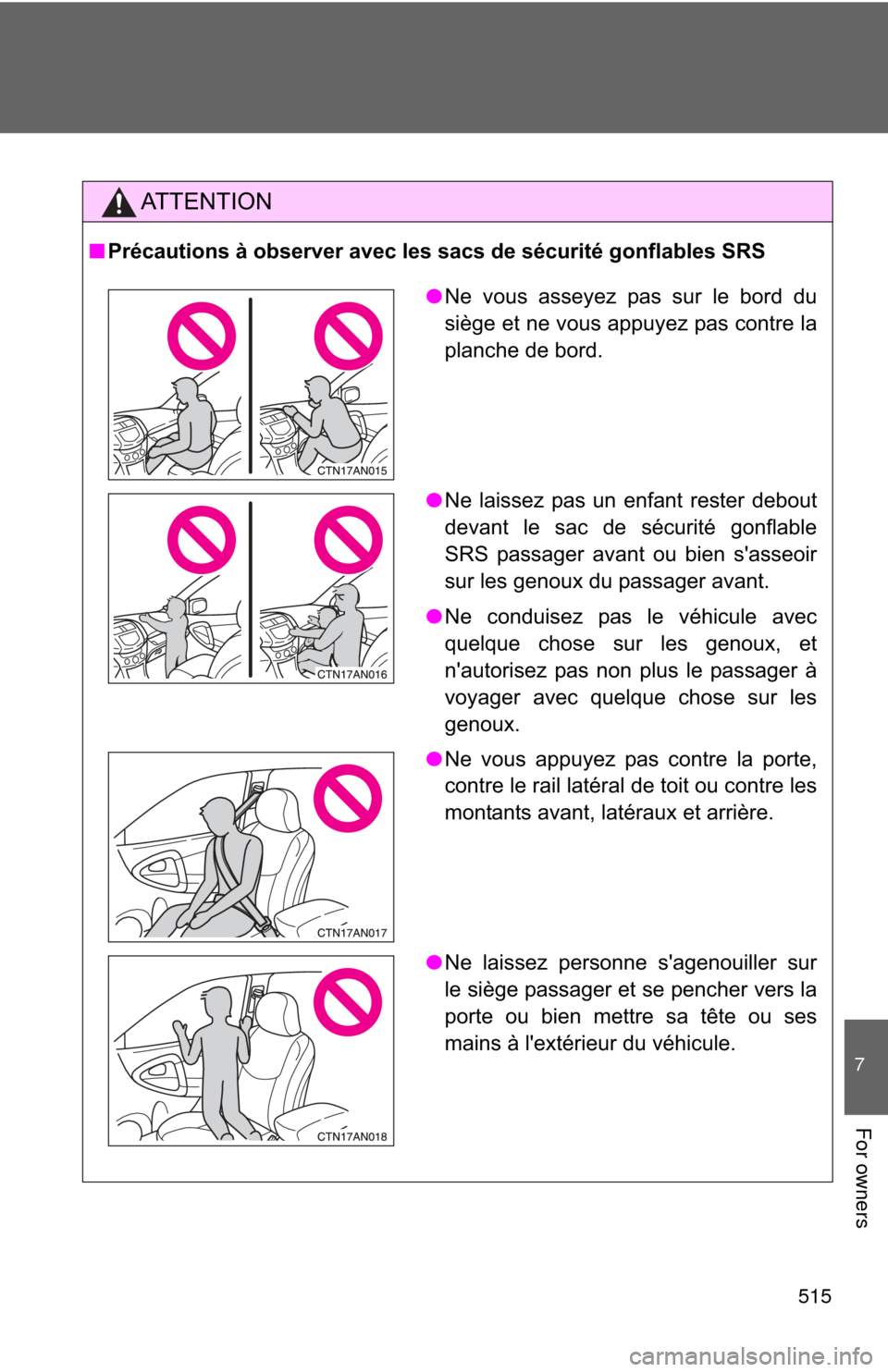

AT T E N T I O N
■Précautions à observer avec les sacs de sécurité gonflables SRS
●Ne vous asseyez pas sur le bord du
siège et ne vous appuyez pas contre la
planche de bord.
● Ne laissez pas un enfant rester debout
devant le sac de sécurité gonflable
SRS passager avant ou bien s'asseoir
sur les genoux du passager avant.
● Ne conduisez pas le véhicule avec
quelque chose sur les genoux, et
n'autorisez pas non plus le passager à
voyager avec quelque chose sur les
genoux.
● Ne vous appuyez pas contre la porte,
contre le rail latéral de toit ou contre les
montants avant, latéraux et arrière.
● Ne laissez personne s'agenouiller sur
le siège passager et se pencher vers la
porte ou bien mettre sa tête ou ses
mains à l'extérieur du véhicule.

516

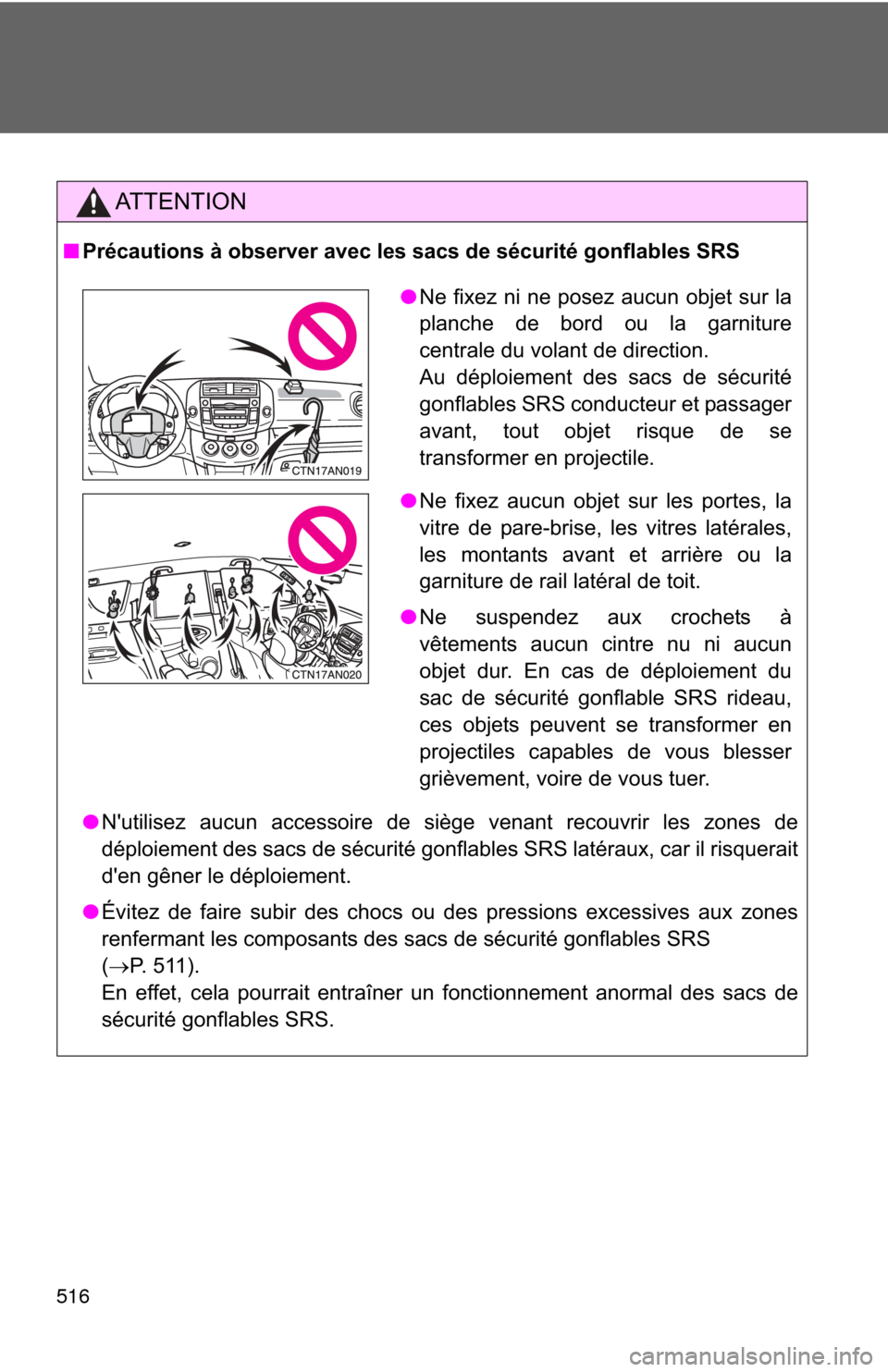

AT T E N T I O N
■Précautions à observer avec les sacs de sécurité gonflables SRS
●N'utilisez aucun accessoire de siège venant recouvrir les zones de
déploiement des sacs de sécurité gonflables SRS latéraux, car il risquerait
d'en gêner le déploiement.
● Évitez de faire subir des chocs ou des pressions excessives aux zones
renfermant les composants des sacs de sécurité gonflables SRS
(oP. 511).
En effet, cela pourrait entraîner un fonctionnement anormal des sacs de
sécurité gonflables SRS.
● Ne fixez ni ne posez aucun objet sur la
planche de bord ou la garniture
centrale du volant de direction.
Au déploiement des sacs de sécurité
gonflables SRS conducteur et passager
avant, tout objet risque de se
transformer en projectile.
● Ne fixez aucun objet sur les portes, la
vitre de pare-brise, les vitres latérales,
les montants avant et arrière ou la
garniture de rail latéral de toit.
● Ne suspendez aux crochets à
vêtements aucun cintre nu ni aucun
objet dur. En cas de déploiement du
sac de sécurité gonflable SRS rideau,
ces objets peuvent se transformer en
projectiles capables de vous blesser
grièvement, voire de vous tuer.

517
7
For owners

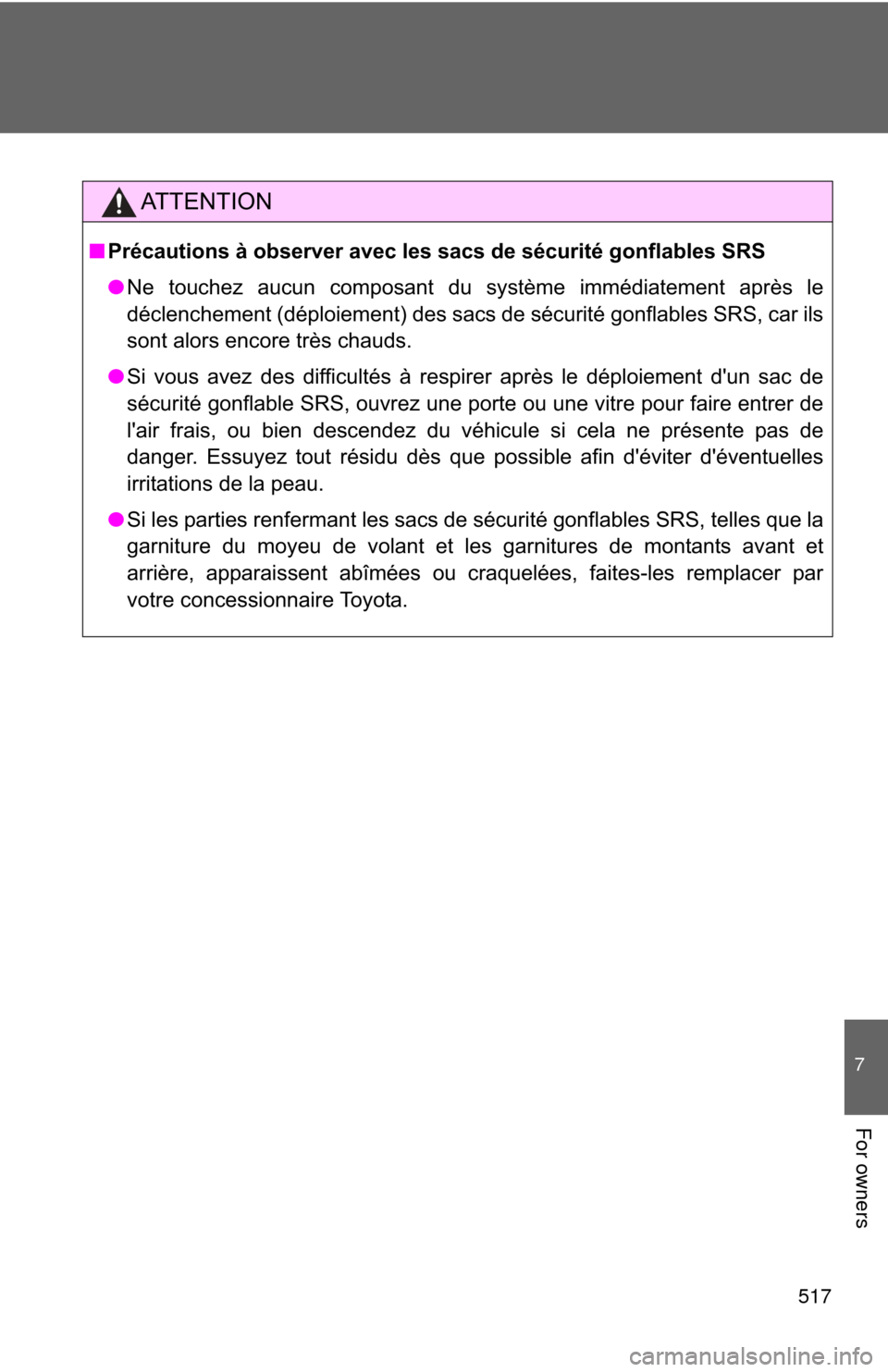

AT T E N T I O N
■Précautions à observer avec les sacs de sécurité gonflables SRS
● Ne touchez aucun composant du système immédiatement après le
déclenchement (déploiement) des sacs de sécurité gonflables SRS, car ils
sont alors encore très chauds.
● Si vous avez des difficultés à respirer après le déploiement d'un sac de
sécurité gonflable SRS, ouvrez une porte ou une vitre pour faire entrer de
l'air frais, ou bien descendez du véhicule si cela ne présente pas de
danger. Essuyez tout résidu dès que possible afin d'éviter d'éventuelles
irritations de la peau.
● Si les parties renfermant les sacs de sécurité gonflables SRS, telles que la
garniture du moyeu de volant et les garnitures de montants avant et
arrière, apparaissent abîmées ou craquelées, faites-les remplacer par
votre concessionnaire Toyota.

518

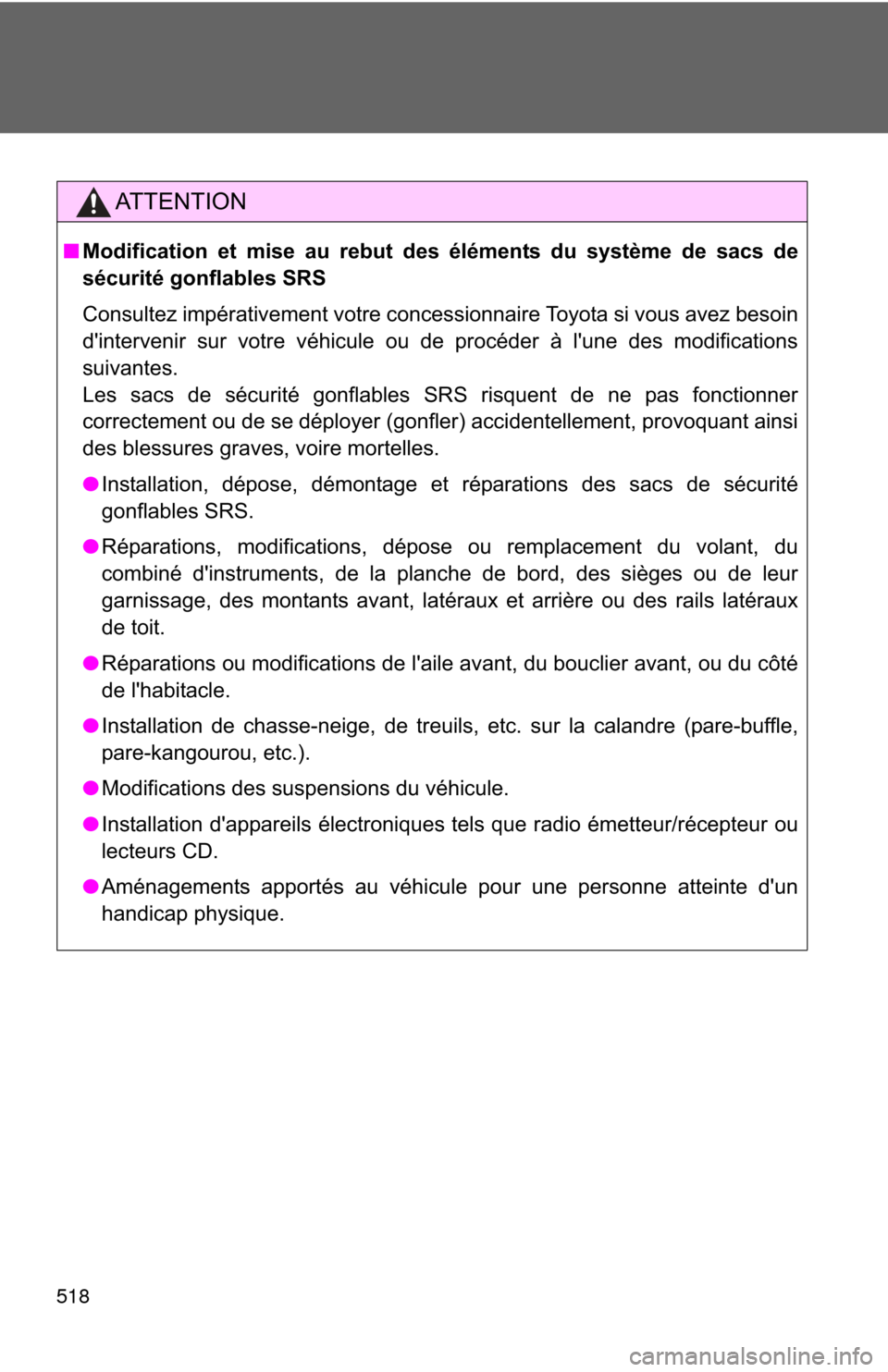

AT T E N T I O N
■Modification et mise au rebut des éléments du système de sacs de
sécurité gonflables SRS
Consultez impérativement votre concessionnaire Toyota si vous avez besoin
d'intervenir sur votre véhicule ou de procéder à l'une des modifications
suivantes.
Les sacs de sécurité gonflables SRS risquent de ne pas fonctionner
correctement ou de se déployer (gonfler) accidentellement, provoquant ainsi
des blessures graves, voire mortelles.
●Installation, dépose, démontage et réparations des sacs de sécurité
gonflables SRS.
● Réparations, modifications, dépose ou remplacement du volant, du
combiné d'instruments, de la planche de bord, des sièges ou de leur
garnissage, des montants avant, latéraux et arrière ou des rails latéraux
de toit.
● Réparations ou modifications de l'aile avant, du bouclier avant, ou du côté
de l'habitacle.
● Installation de chasse-neige, de treuils, etc. sur la calandre (pare-buffle,
pare-kangourou, etc.).
● Modifications des suspensions du véhicule.
● Installation d'appareils électroniques tels que radio émetteur/récepteur ou
lecteurs CD.
● Aménagements apportés au véhicule pour une personne atteinte d'un
handicap physique.
