TOYOTA RAV4 2020 Instructieboekje (in Dutch)

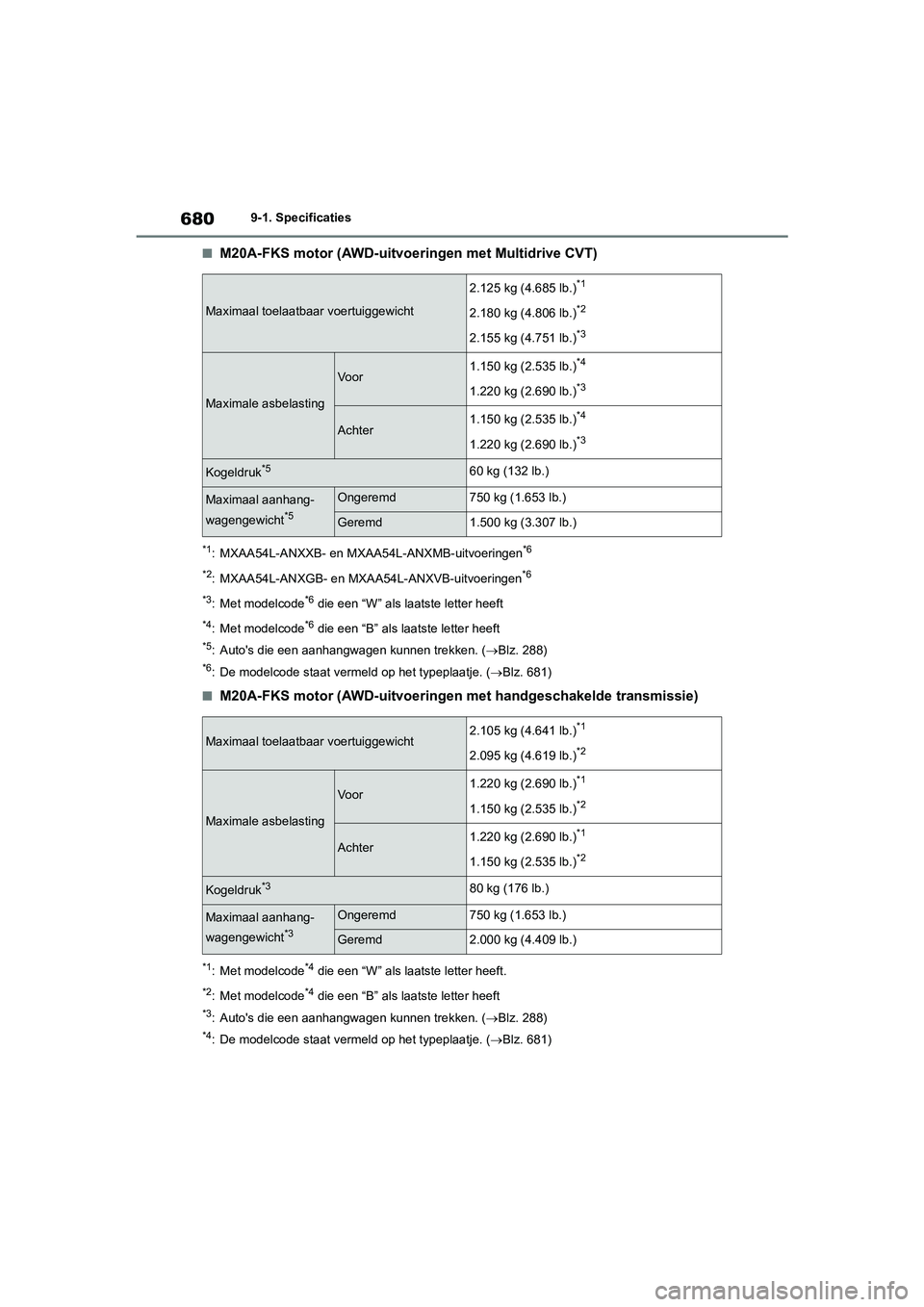

6809-1. Specificaties
■M20A-FKS motor (AWD-uitvoeringen met Multidrive CVT)
*1: MXAA54L-ANXXB- en MXAA54L-ANXMB-uitvoeringen*6
*2
: MXAA54L-ANXGB- en MXAA54L-ANXVB-uitvoeringen*6
*3
: Met modelcode*6 die een “W” als laatste letter heeft
*4: Met modelcode*6 die een “B” als laatste letter heeft
*5: Auto's die een aanhangwagen kunnen trekken. ( Blz. 288)
*6: De modelcode staat vermeld op het typeplaatje. ( Blz. 681)
■M20A-FKS motor (AWD-uitvoeringen met handgeschakelde transmissi e)
*1: Met modelcode*4 die een “W” als laatste letter heeft.
*2: Met modelcode*4 die een “B” als laatste letter heeft
*3: Auto's die een aanhangwagen kunnen trekken. (Blz. 288)
*4: De modelcode staat vermeld op het typeplaatje. ( Blz. 681)
Maximaal toelaatbaar voertuiggewicht
2.125 kg (4.685 lb.)*1
2.180 kg (4.806 lb.)*2
2.155 kg (4.751 lb.)*3
Maximale asbelasting
Vo o r1.150 kg (2.535 lb.)*4
1.220 kg (2.690 lb.)*3
Achter1.150 kg (2.535 lb.)*4
1.220 kg (2.690 lb.)*3
Kogeldruk*560 kg (132 lb.)
Maximaal aanhang-
wagengewicht*5
Ongeremd750 kg (1.653 lb.)
Geremd1.500 kg (3.307 lb.)
Maximaal toelaatbaar voertuiggewicht2.105 kg (4.641 lb.)*1
2.095 kg (4.619 lb.)*2
Maximale asbelasting
Vo o r1.220 kg (2.690 lb.)*1
1.150 kg (2.535 lb.)*2
Achter1.220 kg (2.690 lb.)*1
1.150 kg (2.535 lb.)*2
Kogeldruk*380 kg (176 lb.)
Maximaal aanhang-
wagengewicht*3
Ongeremd750 kg (1.653 lb.)
Geremd2.000 kg (4.409 lb.)
pM_RAV4_OM_OM42C76E_(EE).book P age 680 Monday, October 7, 2019 3:26 PM

681
9

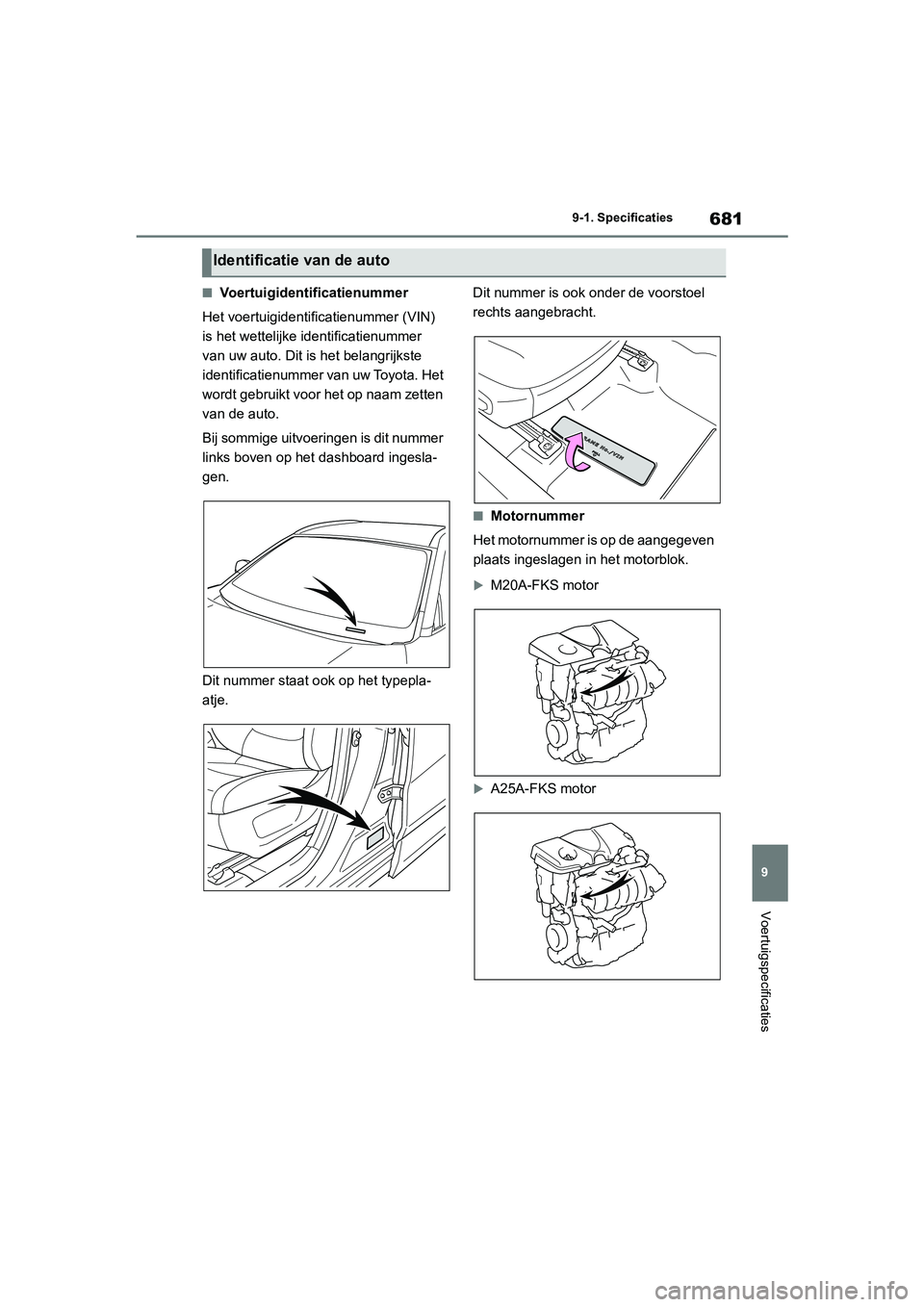

9-1. Specificaties
Voertuigspecificaties
■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN)
is het wettelijke identificatienummer
van uw auto. Dit i s het belangrijkste
identificatienummer van uw Toyota. Het
wordt gebruikt voor het op naam zetten
van de auto.
Bij sommige uitvoeringen is dit nummer
links boven op het d ashboard ingesla-
gen.
Dit nummer staat o ok op het typepla-
atje. Dit nummer is ook onder de voorstoel
rechts aangebracht.
■Motornummer
Het motornummer is op de aangegeven
plaats ingeslagen i n het motorblok.
M20A-FKS motor
A25A-FKS motor
Identificatie van de auto
pM_RAV4_OM_OM42C76E_(EE).book P age 681 Monday, October 7, 2019 3:26 PM

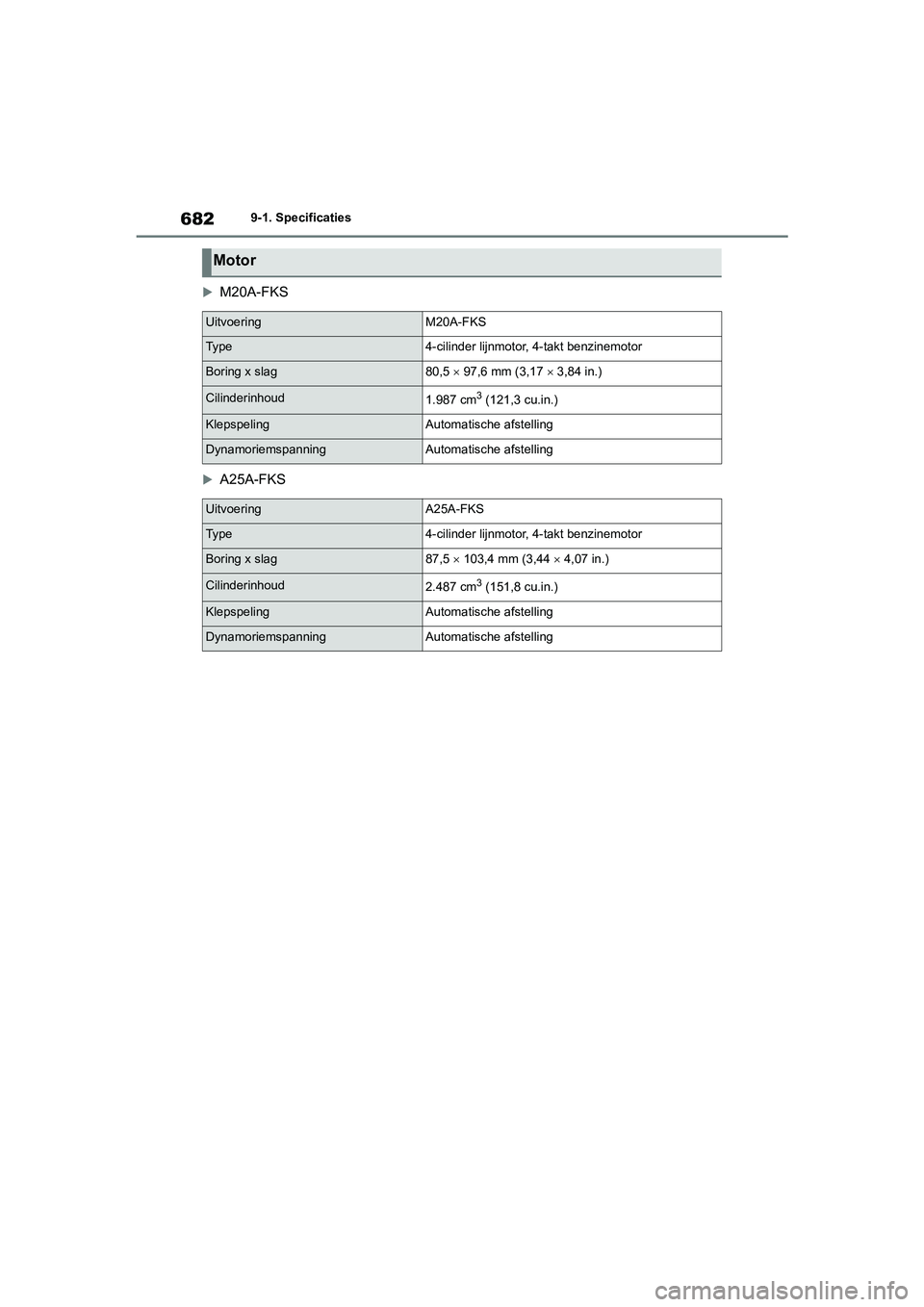

6829-1. Specificaties

M20A-FKS
A25A-FKS
Motor
UitvoeringM20A-FKS
Ty p e4-cilinder lijnmotor , 4-takt benzinemotor
Boring x slag80,5  97,6 mm (3,17  3,84 in.)
Cilinderinhoud1.987 cm3 (121,3 cu.in.)
KlepspelingAutomatische afstelling
DynamoriemspanningAutomatische afstelling
UitvoeringA25A-FKS
Ty p e4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag87,5  103,4 mm (3,44  4,07 in.)
Cilinderinhoud2.487 cm3 (151,8 cu.in.)
KlepspelingAutomatische afstelling
DynamoriemspanningAutomatische afstelling
pM_RAV4_OM_OM42C76E_(EE).book P age 682 Monday, October 7, 2019 3:26 PM

683
9

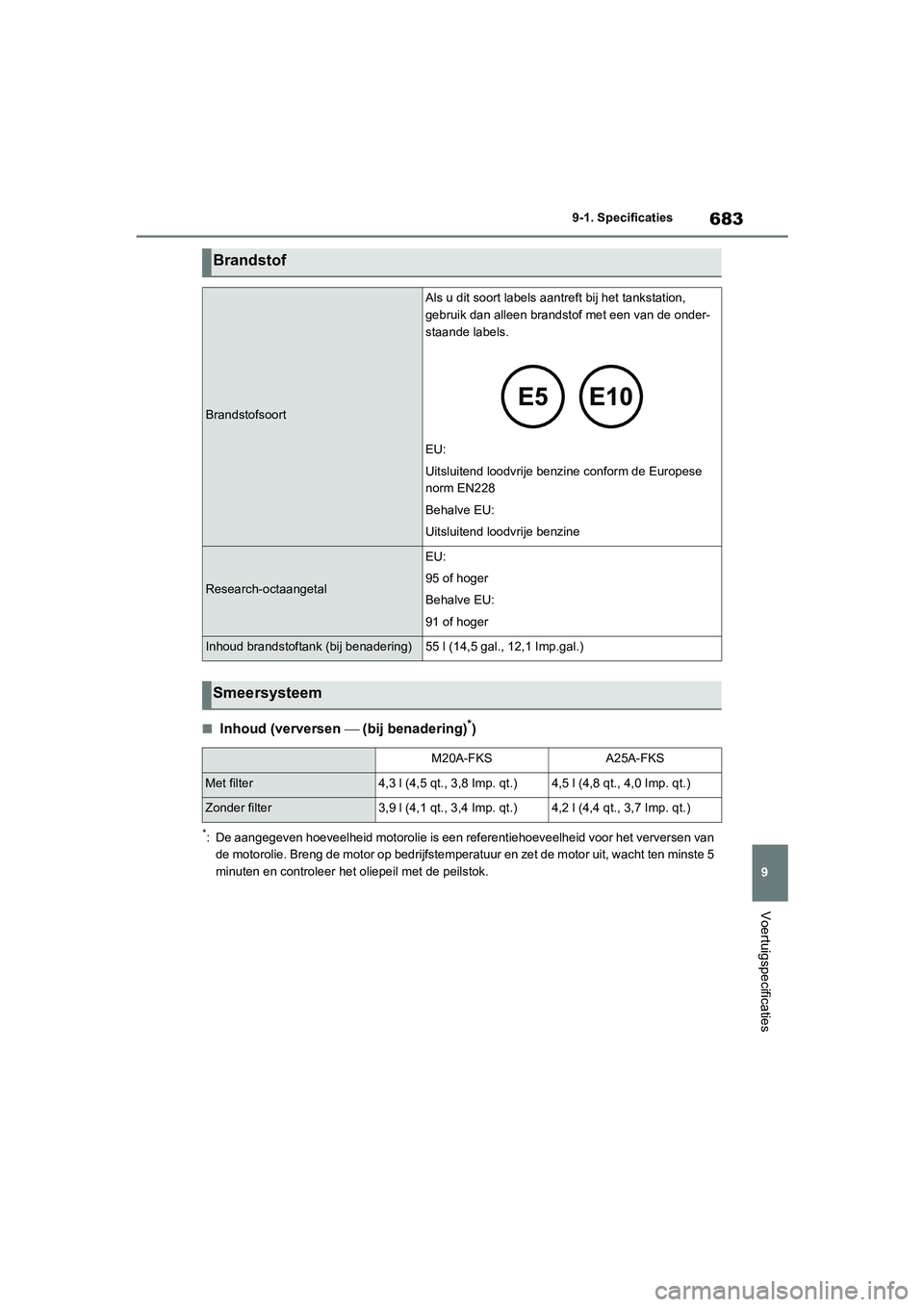

9-1. Specificaties
Voertuigspecificaties
■Inhoud (verversen
 (bij benadering)*)
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelhe id voor het verversen van
de motorolie. Breng de motor op bedrijfstemperatuur en zet de m otor uit, wacht ten minste 5
minuten en controleer het oliepeil met de peilstok.
Brandstof
Brandstofsoort
Als u dit soort labels aantre ft bij het tankstation,
gebruik dan alleen brandstof met een van de onder-
staande labels.
EU:
Uitsluitend loodvrije benzine conform de Europese
norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
EU:
95 of hoger
Behalve EU:
91 of hoger
Inhoud brandstoftank (bij benadering)55 l (14,5 gal., 12,1 Imp.gal.)
Smeersysteem
M20A-FKSA25A-FKS
Met filter4,3 l (4,5 qt., 3,8 Imp. qt.)4,5 l (4,8 qt., 4,0 Imp. qt.)
Zonder filter3,9 l (4,1 qt., 3,4 Imp. qt.)4,2 l (4,4 qt., 3,7 Imp. qt.)
pM_RAV4_OM_OM42C76E_(EE).book P age 683 Monday, October 7, 2019 3:26 PM

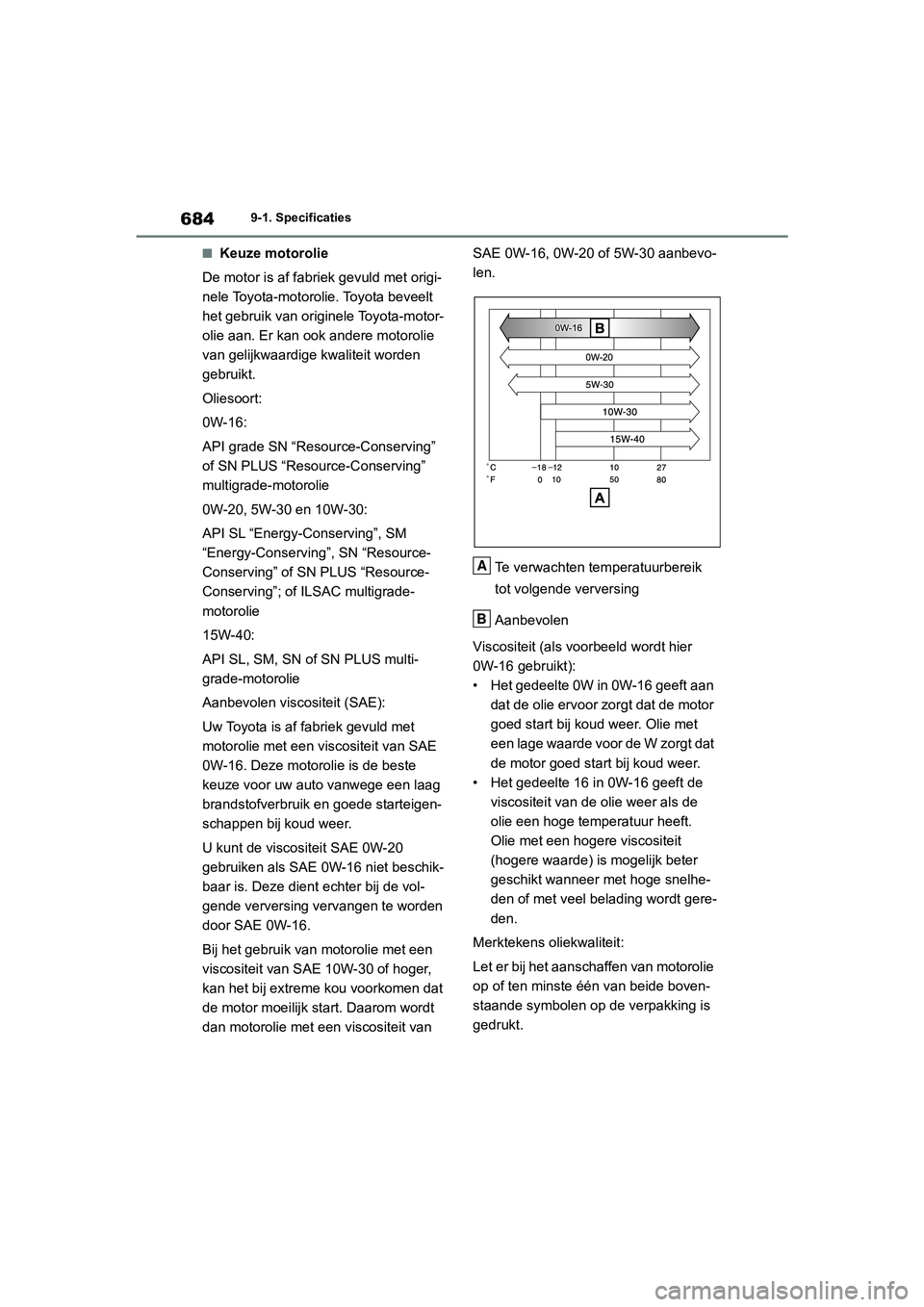

6849-1. Specificaties
■Keuze motorolie
De motor is af fabri ek gevuld met origi-
nele Toyota-motorolie. Toyota beveelt
het gebruik van originele Toyota-motor-
olie aan. Er kan ook andere motorolie
van gelijkwaardige kwaliteit worden
gebruikt.
Oliesoort:
0W-16:
API grade SN “Resource-Conserving”
of SN PLUS “Resource-Conserving”
multigrade-motorolie
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN “Resource-
Conserving” of SN PLUS “Resource-
Conserving”; of ILSAC multigrade-
motorolie
15W-40:
API SL, SM, SN of SN PLUS multi-
grade-motorolie
Aanbevolen viscositeit (SAE):
Uw Toyota is af f abriek gevuld met
motorolie met een viscositeit van SAE
0W-16. Deze motorolie is de beste
keuze voor uw auto vanwege een laag
brandstofverbruik en goede starteigen-
schappen bij koud weer.
U kunt de viscosi teit SAE 0W-20
gebruiken als SAE 0W -16 niet beschik-
baar is. Deze dient echter bij de vol-
gende verversing vervangen te worden
door SAE 0W-16.
Bij het gebruik van motorolie met een
viscositeit van SAE 10W-30 of hoger,
kan het bij extreme kou voorkomen dat
de motor moeilijk start. Daarom wordt
dan motorolie met een viscositeit van SAE 0W-16, 0W-20 of 5W-30 aanbevo-
len.
Te verwachten temperatuurbereik
tot volgende verversing
Aanbevolen
Viscositeit (als voorbeeld wordt hier
0W-16 gebruikt):
• Het gedeelte 0W in 0W-16 geeft aan dat de olie ervoor zorgt dat de motor
goed start bij koud weer. Olie met
een lage waarde voor de W zorgt dat
de motor goed st art bij koud weer.
• Het gedeelte 16 in 0W-16 geeft de viscositeit van de o lie weer als de
olie een hoge temperatuur heeft.
Olie met een hogere viscositeit
(hogere waarde) is mogelijk beter
geschikt wanneer met hoge snelhe-
den of met veel belading wordt gere-
den.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie
op of ten minste één van beide boven-
staande symbolen op de verpakking is
gedrukt.
A
B
pM_RAV4_OM_OM42C76E_(EE).book P age 684 Monday, October 7, 2019 3:26 PM

685
9

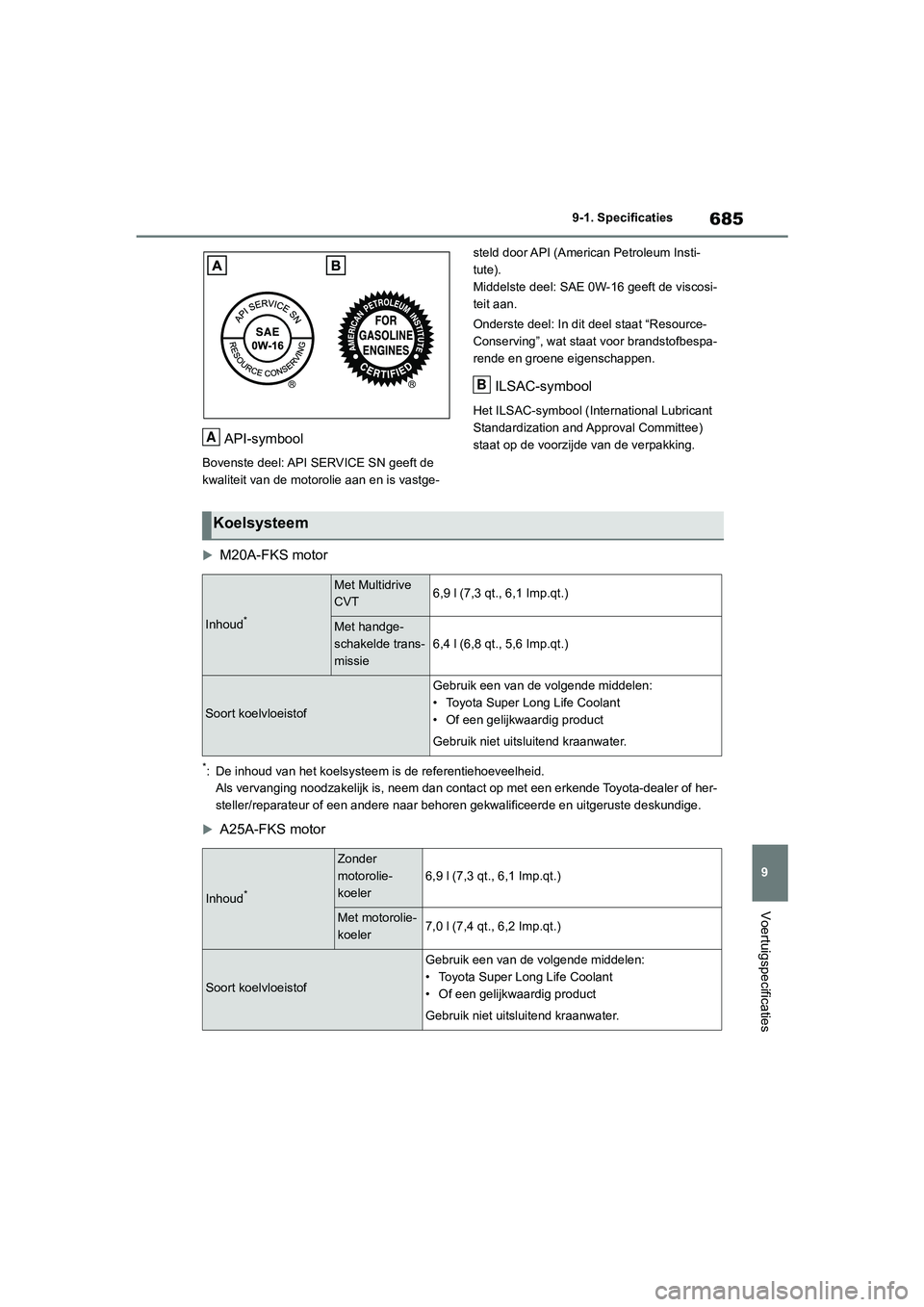

9-1. Specificaties
Voertuigspecificaties
API-symbool
Bovenste deel: API SERVICE SN geeft de
kwaliteit van de motorolie aan en is vastge-
steld door API (American Petroleum Insti-
tute).
Middelste deel: SAE 0W-16 geeft de viscosi-
teit aan.
Onderste deel: In dit deel staat “Resource-
Conserving”, wat staat voor brandstofbespa-
rende en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant
Standardization and Approval Committee)
staat op de voorzijde van de verpakking.

M20A-FKS motor
*: De inhoud van het koelsyst eem is de referentiehoeveelheid.
Als vervanging noodzakelijk is, neem dan contact op met een erk ende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde e n uitgeruste deskundige.

A25A-FKS motor
A
B
Koelsysteem
Inhoud*
Met Multidrive
CVT6,9 l (7,3 qt., 6,1 Imp.qt.)
Met handge-
schakelde trans-
missie
6,4 l (6,8 qt., 5,6 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Inhoud*
Zonder
motorolie-
koeler
6,9 l (7,3 qt., 6,1 Imp.qt.)
Met motorolie-
koeler7,0 l (7,4 qt., 6,2 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
pM_RAV4_OM_OM42C76E_(EE).book P age 685 Monday, October 7, 2019 3:26 PM

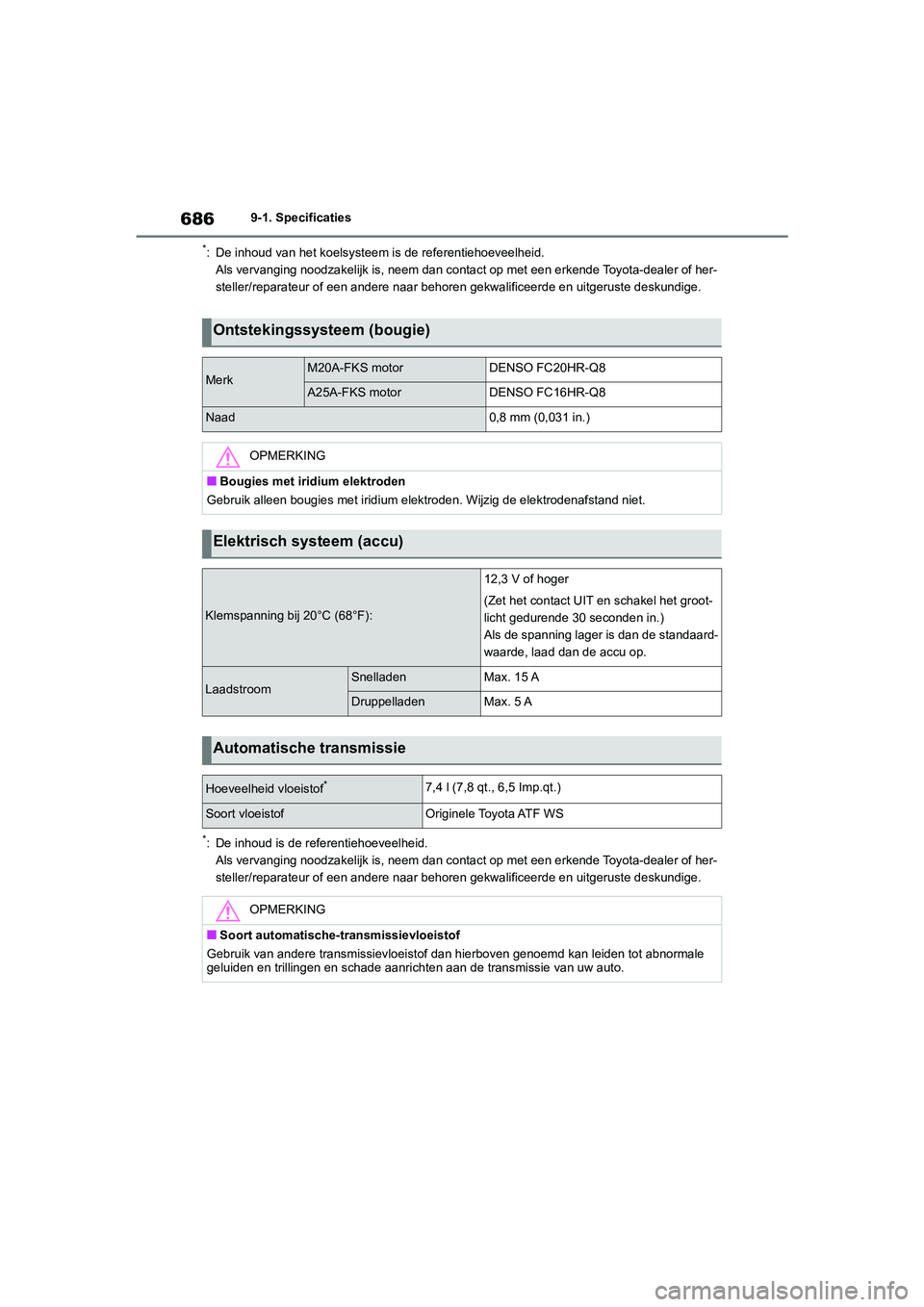

6869-1. Specificaties
*: De inhoud van het koelsysteem is de referentiehoeveelheid.
Als vervanging noodzakelijk is, neem dan contact op met een erk ende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde e n uitgeruste deskundige.
*: De inhoud is de referentiehoeveelheid.
Als vervanging noodzakelijk is, neem dan contact op met een erk ende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde e n uitgeruste deskundige.
Ontstekingssysteem (bougie)
MerkM20A-FKS motorDENSO FC20HR-Q8
A25A-FKS motorDENSO FC16HR-Q8
Naad0,8 mm (0,031 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridi um elektroden. Wijzig de elektrodenafstand niet.
Elektrisch systeem (accu)
Klemspanning bij 20°C (68°F):
12,3 V of hoger
(Zet het contact UIT en schakel het groot-
licht gedurende 30 seconden in.)
Als de spanning lager is dan de standaard-
waarde, laad dan de accu op.
LaadstroomSnelladenMax. 15 A
DruppelladenMax. 5 A
Automatische transmissie
Hoeveelheid vloeistof*7,4 l (7,8 qt., 6,5 Imp.qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■Soort automatische-transmissievloeistof
Gebruik van andere transmissiev loeistof dan hierboven genoemd kan leiden tot abnormale
geluiden en trillingen en schade aanrichten aan de transmissie van uw auto.
pM_RAV4_OM_OM42C76E_(EE).book P age 686 Monday, October 7, 2019 3:26 PM

687
9
9-1. Specificaties
Voertuigspecificaties
*: De inhoud is de referentiehoeveelheid.
Als vervanging noodzakelijk is, neem dan contact op met een erk ende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde e n uitgeruste deskundige.
Multidrive CVT
Hoeveelheid
vloeistof*
Zonder Stop & Start-systeem8,6 l (9,1 qt., 7,6 Imp.qt.)
Met Stop & Start-systeem8,3 l (8,8 qt., 7,3 Imp.qt.)
Soort vloeistofOriginele Toyota CVT FE-vloeistof
OPMERKING
■Soort Multidrive-vloeistof
Gebruik van andere Multidrive- vloeistof dan hierboven genoemd k an leiden tot abnormale
geluiden en trillingen en schade aanrichten aan de Multidrive CVT van uw auto.
Handgeschakelde transmissie
Hoeveelheid transmissievloeistof1,5 l
Type transmissie-olieToyota handgeschakelde-trans missievloeistof type
LV GL-4 75W of gelijkwaardig
OPMERKING
■Handgeschakelde transmissievloeistof
●Houd er rekening mee dat, afhanke lijk van de specifieke kenmerken van de transmissie-
vloeistof die is gebruikt of de omstandigheden, het geluid bij het stationair draaien, het
schakelgevoel en/of het brandstofverbruik kunnen afwijken. In h et ergste geval kan ver-
keerde transmissievloeistof of v erkeerd gebruik schade aan de t ransmissie veroorzaken.
Toyota raadt voor optimale presta ties het gebruik van originele TOYOTA transmissievloei-
stof type LV GL-4 75W aan.
●Uw auto is af fabriek gevuld met originele Toyota handgeschakelde-transmissievloeistof
type LV GL-4 75W. Gebruik alleen door Toyota goedgekeurde origi nele Toyota handge-
schakelde-transmi ssievloeistof type LV G L-4 75W of gelijkwaardi g met de hierboven aan-
gegeven specificatie. Neem voor m eer informatie contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde en uitgeruste
deskundige.
Koppeling
Vrije slag koppelingspedaal3  15 mm (0,1  0,6 in.)
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
pM_RAV4_OM_OM42C76E_(EE).book P age 687 Monday, October 7, 2019 3:26 PM

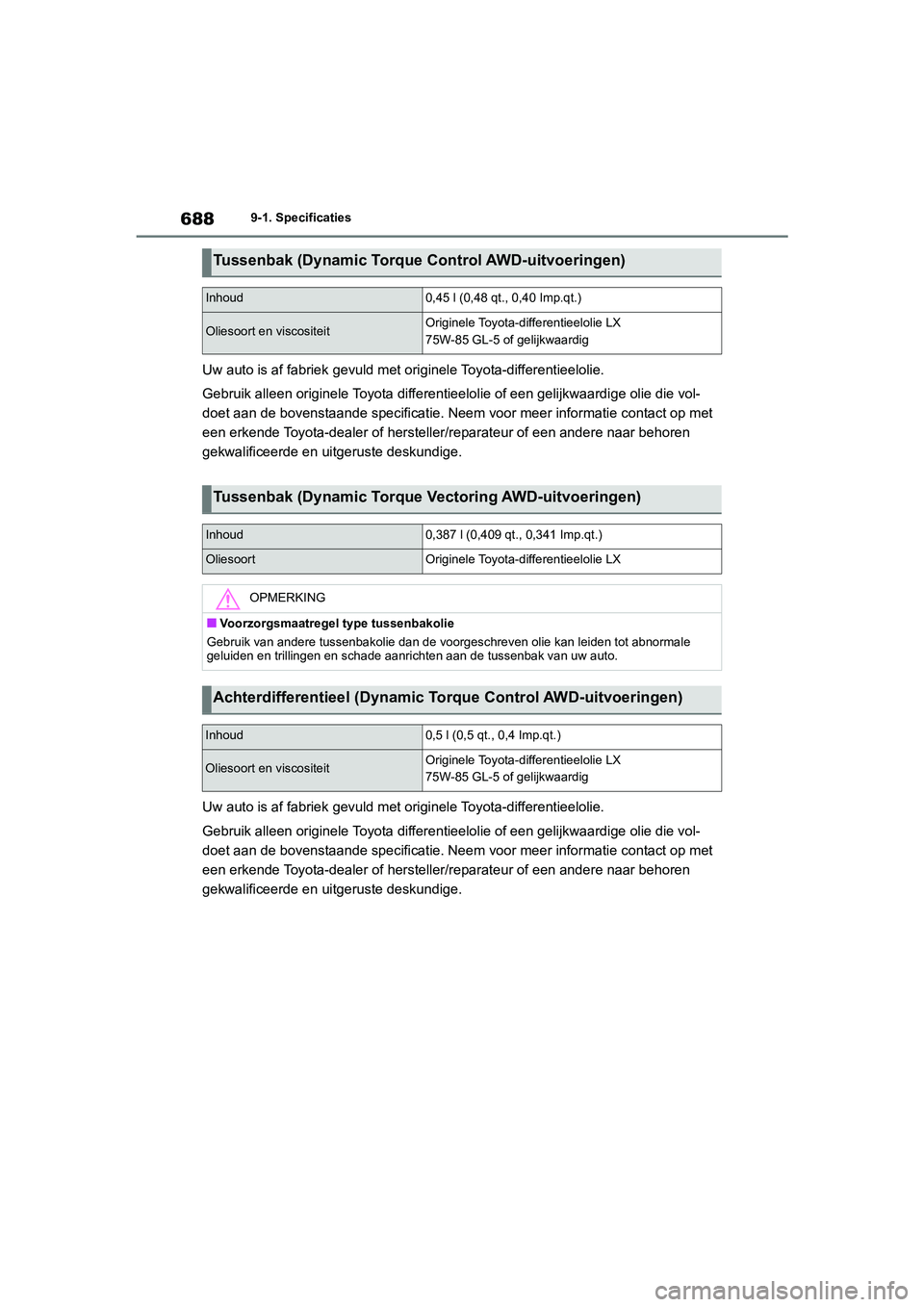

6889-1. Specificaties
Uw auto is af fabriek gevuld met originele Toyota-differentieel olie.
Gebruik alleen originele Toyota differentieelolie of een gelijkwaardige olie die vol-
doet aan de bovenstaan de specificatie. Neem voor meer informati e contact op met
een erkende Toyota-dealer of her steller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Uw auto is af fabriek gevuld met originele Toyota-differentieel olie.
Gebruik alleen originele Toyota differentieelolie of een gelijkwaardige olie die vol-
doet aan de bovenstaan de specificatie. Neem voor meer informati e contact op met
een erkende Toyota-dealer of her steller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Tussenbak (Dynamic Torque Control AWD-uitvoeringen)
Inhoud0,45 l (0,48 qt., 0,40 Imp.qt.)
Oliesoort en viscositeitOriginele Toyota-differentieelolie LX
75W-85 GL-5 of gelijkwaardig
Tussenbak (Dynamic Torque Vectoring AWD-uitvoeringen)
Inhoud0,387 l (0,409 qt., 0,341 Imp.qt.)
OliesoortOriginele Toyota-differentieelolie LX
OPMERKING
■Voorzorgsmaatregel type tussenbakolie
Gebruik van andere tussenbakolie dan de voorgeschreven olie kan leiden tot abnormale
geluiden en trillingen en schade aanrichten aan de tussenbak van uw auto.
Achterdifferentieel (Dynamic Torque Control AWD-uitvoeringen)
Inhoud0,5 l (0,5 qt., 0,4 Imp.qt.)
Oliesoort en viscositeitOriginele Toyota-differentieelolie LX
75W-85 GL-5 of gelijkwaardig
pM_RAV4_OM_OM42C76E_(EE).book P age 688 Monday, October 7, 2019 3:26 PM

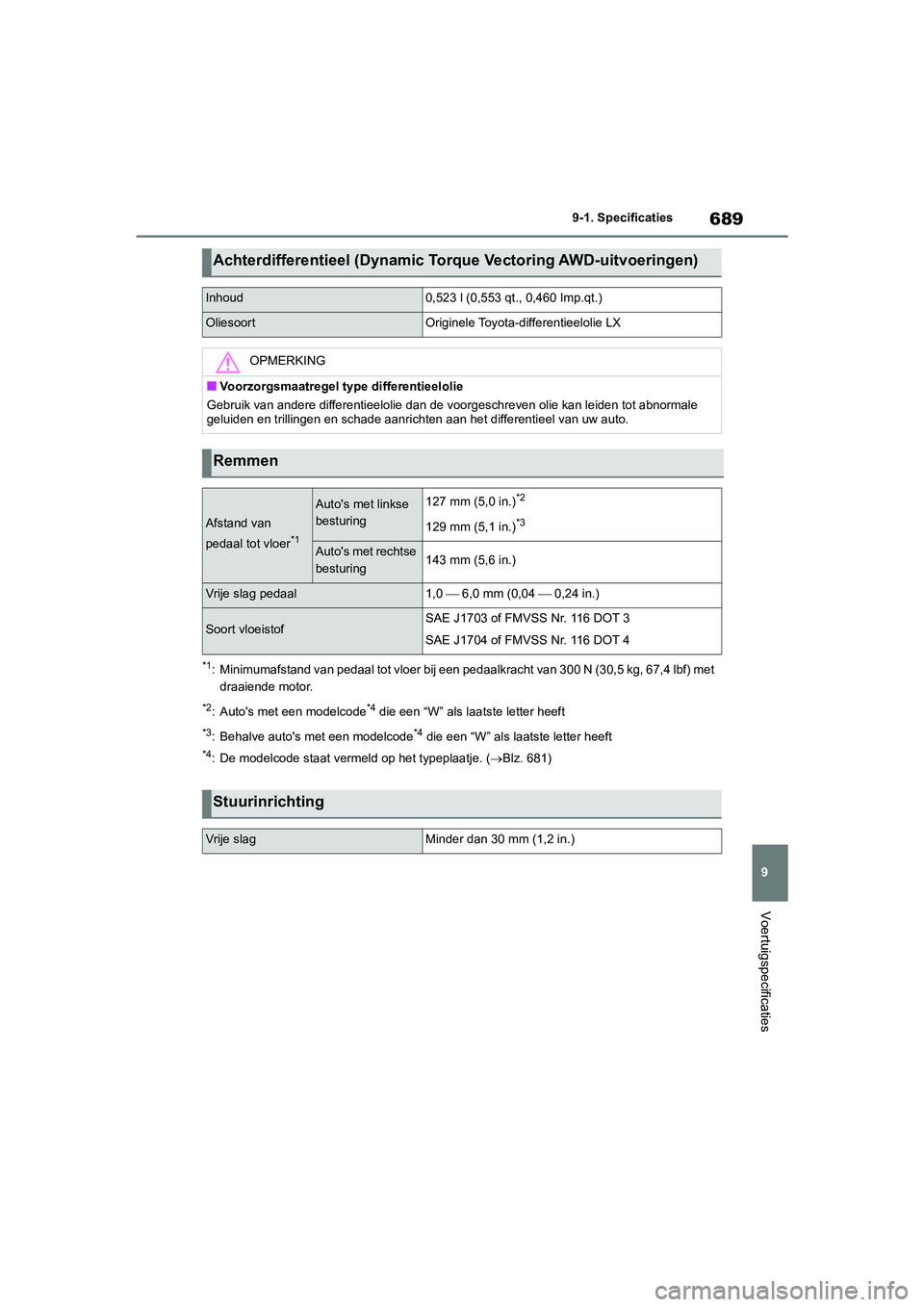

689
9
9-1. Specificaties
Voertuigspecificaties
*1: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 3
00 N (30,5 kg, 67,4 lbf) met
draaiende motor.
*2: Auto's met een modelcode*4 die een “W” als laatste letter heeft
*3: Behalve auto's met een modelcode*4 die een “W” als laatste letter heeft
*4: De modelcode staat vermeld op het typeplaatje. ( Blz. 681)
Achterdifferentieel (Dynamic Torque Vectoring AWD-uitvoeringen)
Inhoud0,523 l (0,553 qt., 0,460 Imp.qt.)
OliesoortOriginele Toyota-differentieelolie LX
OPMERKING
■Voorzorgsmaatregel type differentieelolie
Gebruik van andere differentieelolie dan de voorgeschreven olie kan leiden tot abnormale
geluiden en trillingen en schade aanrichten aan het differentie el van uw auto.
Remmen
Afstand van
pedaal tot vloer*1
Auto's met linkse
besturing127 mm (5,0 in.)*2
129 mm (5,1 in.)*3
Auto's met rechtse
besturing143 mm (5,6 in.)
Vrije slag pedaal1,0  6,0 mm (0,04  0,24 in.)
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
pM_RAV4_OM_OM42C76E_(EE).book Page 689 Monday, October 7, 2019 3:26 PM
