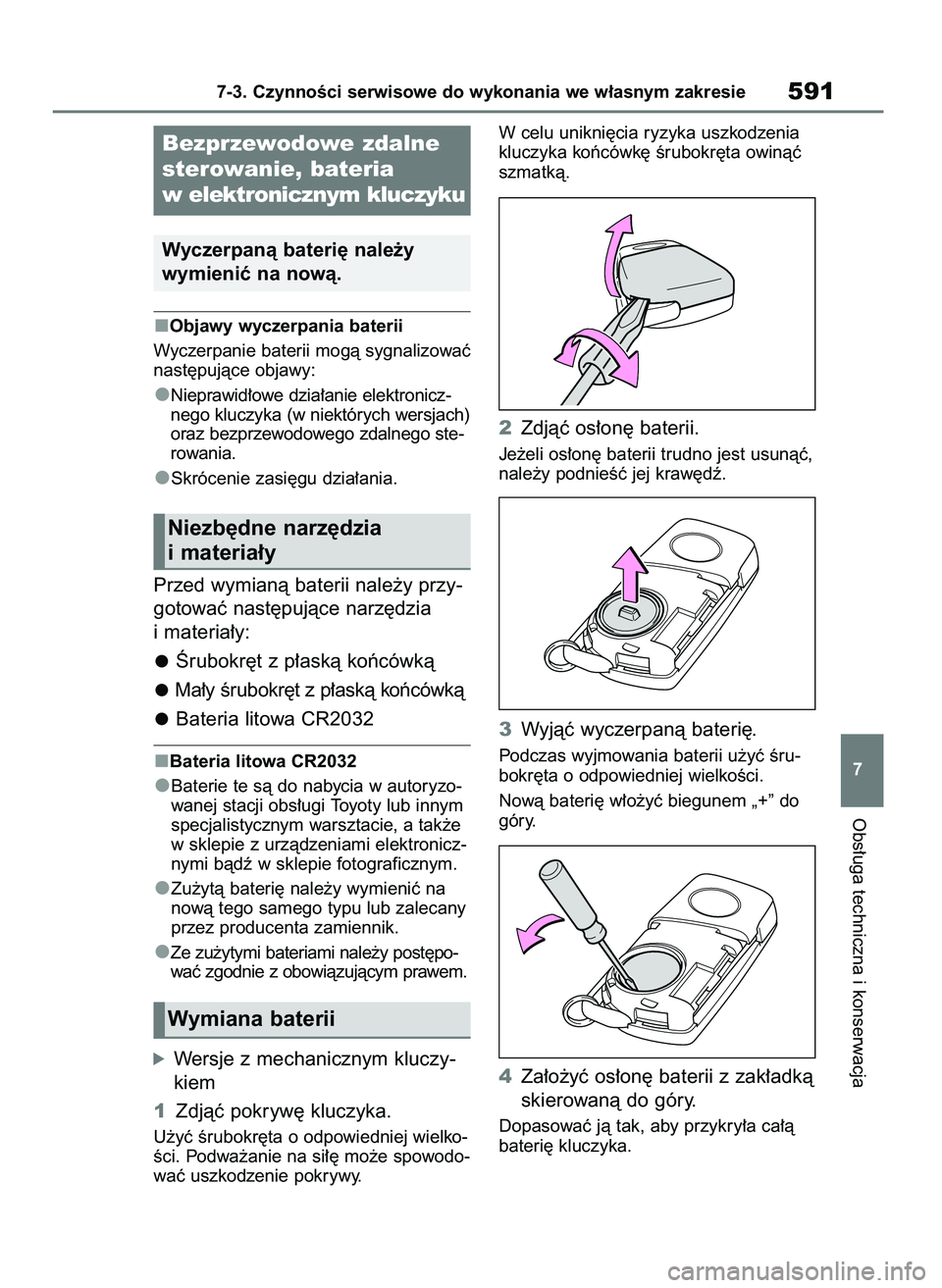

Objawy wyczerpania baterii
Wyczerpanie baterii mogà sygnalizowaç
nast´pujàce objawy:
Nieprawid∏owe dzia∏anie elektronicz-
nego kluczyka (w niektórych wersjach)
oraz bezprzewodowego zdalnego ste-
rowania.
Skrócenie zasi´gu dzia∏ania.
Przed wymianà baterii nale˝y przy-
gotowaç nast´pujàce narz´dzia
i materia∏y:
Ârubokr´t z p∏askà koƒcówkà
Ma∏y Êrubokr´t z p∏askà koƒcówkà
Bateria litowa CR2032
Bateria litowa CR2032
Baterie te sà do nabycia w autoryzo-
wanej stacji obs∏ugi Toyoty lub innym
specjalistycznym warsztacie, a tak˝e
w sklepie z urzàdzeniami elektronicz-
nymi bàdê w sklepie fotograficznym.
Zu˝ytà bateri´ nale˝y wymieniç na
nowà tego samego typu lub zalecany
przez producenta zamiennik.
Ze zu˝ytymi bateriami nale˝y post´po-
waç zgodnie z obowiàzujàcym prawem.
óWersje z mechanicznym kluczy-
kiem
1Zdjàç pokryw´ kluczyka.
U˝yç Êrubokr´ta o odpowiedniej wielko-
Êci. Podwa˝anie na si∏´ mo˝e spowodo-
waç uszkodzenie pokrywy.W celu unikni´cia ryzyka uszkodzenia
kluczyka koƒcówk´ Êrubokr´ta owinàç
szmatkà.
2Zdjàç os∏on´ baterii.
Je˝eli os∏on´ baterii trudno jest usunàç,
nale˝y podnieÊç jej kraw´dê.
3Wyjàç wyczerpanà bateri´.
Podczas wyjmowania baterii u˝yç Êru-
bokr´ta o odpowiedniej wielkoÊci.
Nowà bateri´ w∏o˝yç biegunem „+” do
góry.
4Za∏o˝yç os∏on´ baterii z zak∏adkà
skierowanà do góry.
Dopasowaç jà tak, aby przykry∏a ca∏à
bateri´ kluczyka.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie591
7
Bezprzewodowe zdalne
sterowanie, bateria
w elektronicznym kluczyku
Wyczerpanà bateri´ nale˝y
wymieniç na nowà.
Niezb´dne narz´dzia
i materia∏y
Wymiana baterii
43 RAV4 OM42D20E 17/9/20 13:48 Page 591

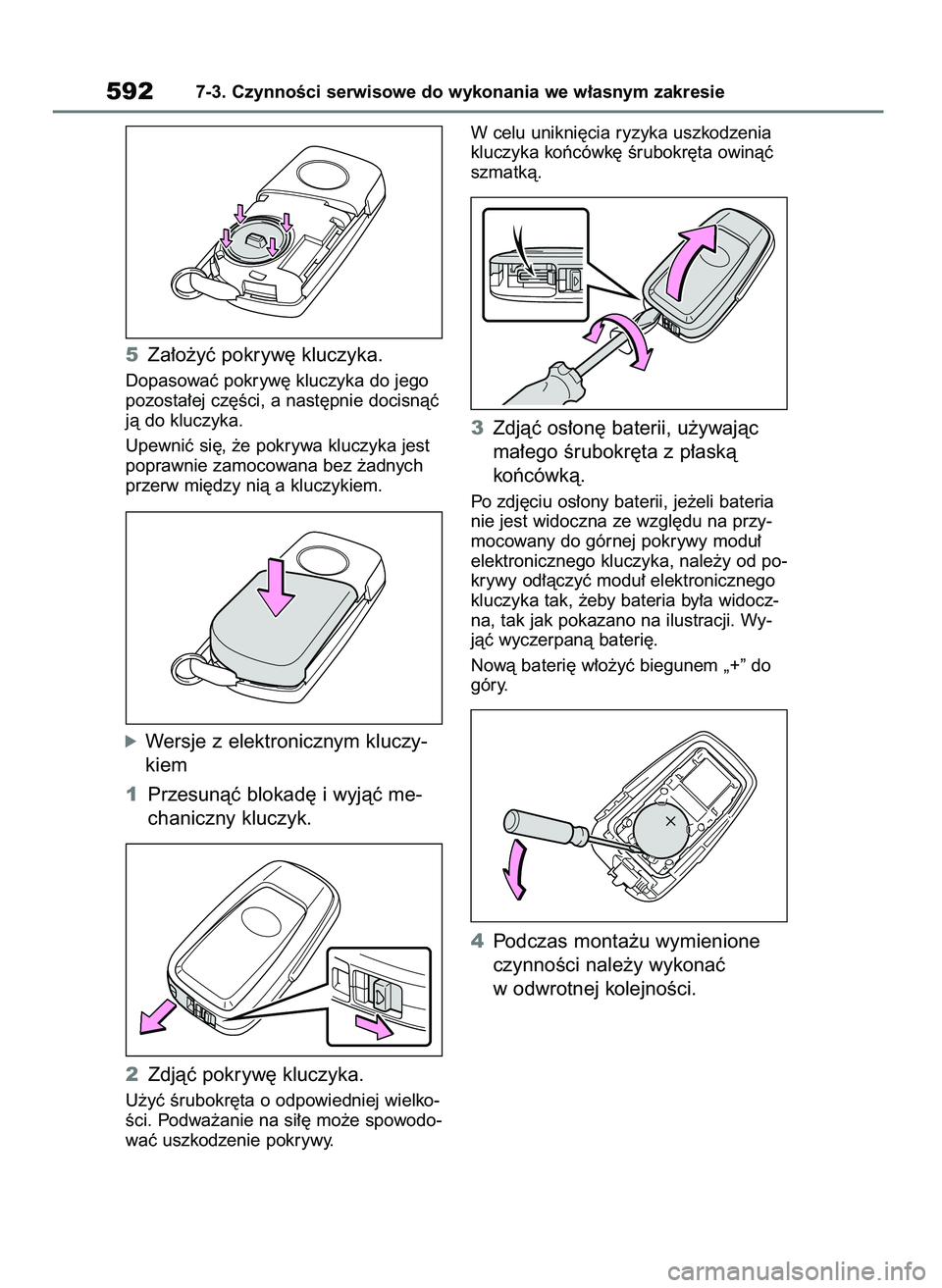

5Za∏o˝yç pokryw´ kluczyka.
Dopasowaç pokryw´ kluczyka do jego
pozosta∏ej cz´Êci, a nast´pnie docisnàç
jà do kluczyka.
Upewniç si´, ˝e pokrywa kluczyka jest
poprawnie zamocowana bez ˝adnych
przerw mi´dzy nià a kluczykiem.
óWersje z elektronicznym kluczy-
kiem
1Przesunàç blokad´ i wyjàç me-
chaniczny kluczyk.
2Zdjàç pokryw´ kluczyka.
U˝yç Êrubokr´ta o odpowiedniej wielko-
Êci. Podwa˝anie na si∏´ mo˝e spowodo-
waç uszkodzenie pokrywy.W celu unikni´cia ryzyka uszkodzenia
kluczyka koƒcówk´ Êrubokr´ta owinàç
szmatkà.
3Zdjàç os∏on´ baterii, u˝ywajàc
ma∏ego Êrubokr´ta z p∏askà
koƒcówkà.
Po zdj´ciu os∏ony baterii, je˝eli bateria
nie jest widoczna ze wzgl´du na przy-
mocowany do górnej pokrywy modu∏
elektronicznego kluczyka, nale˝y od po-
krywy od∏àczyç modu∏ elektronicznego
kluczyka tak, ˝eby bateria by∏a widocz-
na, tak jak pokazano na ilustracji. Wy-
jàç wyczerpanà bateri´.
Nowà bateri´ w∏o˝yç biegunem „+” do
góry.
4Podczas monta˝u wymienione
czynnoÊci nale˝y wykonaç
w odwrotnej kolejnoÊci.
5927-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
43 RAV4 OM42D20E 17/9/20 13:48 Page 592

Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie593
7

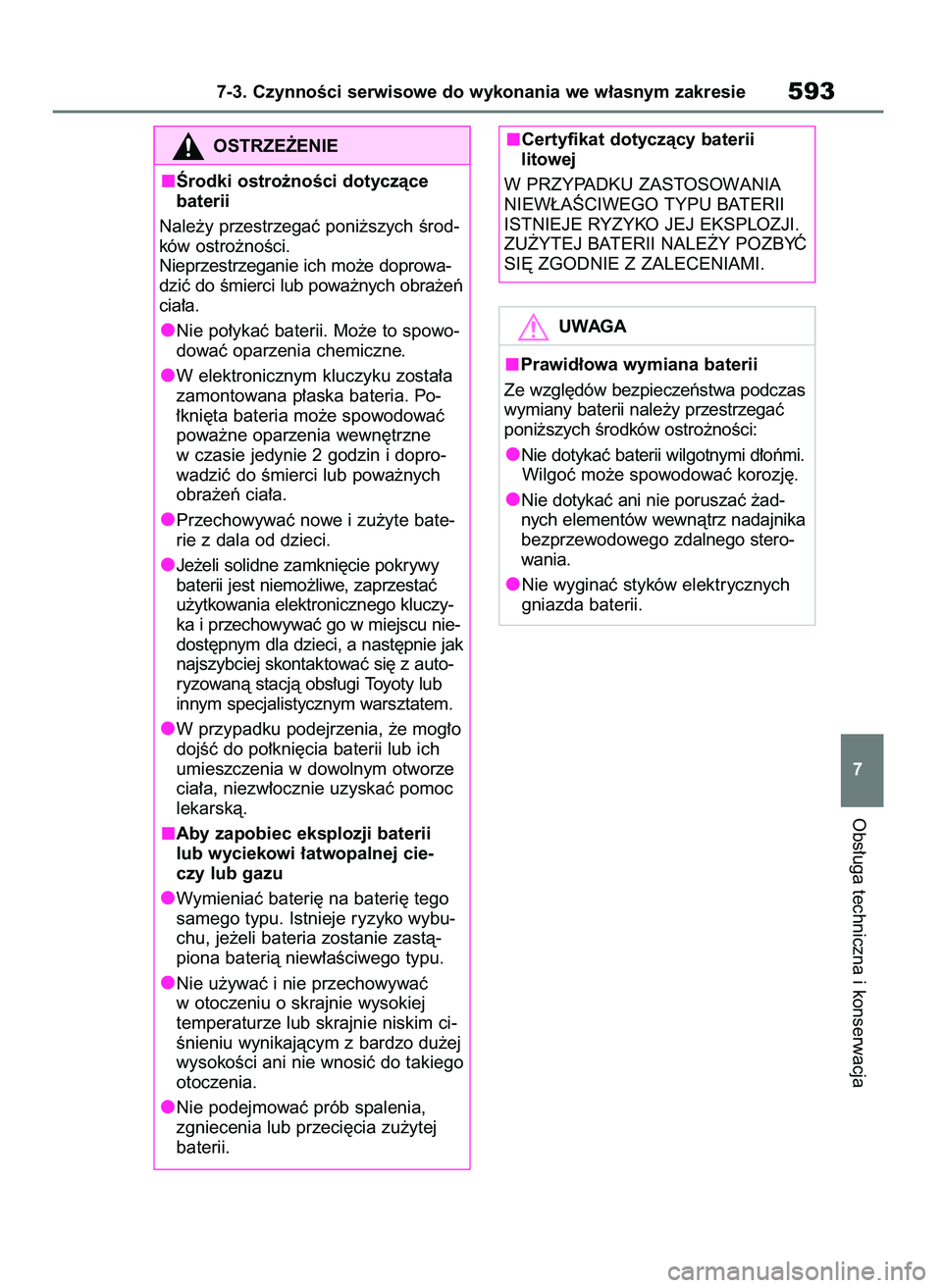

OSTRZE˚ENIE
Ârodki ostro˝noÊci dotyczàce
baterii
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
Nie po∏ykaç baterii. Mo˝e to spowo-
dowaç oparzenia chemiczne.
W elektronicznym kluczyku zosta∏a
zamontowana p∏aska bateria. Po-
∏kni´ta bateria mo˝e spowodowaç
powa˝ne oparzenia wewn´trzne
w czasie jedynie 2 godzin i dopro-
wadziç do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
Przechowywaç nowe i zu˝yte bate-
rie z dala od dzieci.
Je˝eli solidne zamkni´cie pokrywy
baterii jest niemo˝liwe, zaprzestaç
u˝ytkowania elektronicznego kluczy-
ka i przechowywaç go w miejscu nie-
dost´pnym dla dzieci, a nast´pnie jak
najszybciej skontaktowaç si´ z auto-
ryzowanà stacjà obs∏ugi Toyoty lub
innym specjalistycznym warsztatem.
W przypadku podejrzenia, ˝e mog∏o
dojÊç do po∏kni´cia baterii lub ich
umieszczenia w dowolnym otworze
cia∏a, niezw∏ocznie uzyskaç pomoc
lekarskà.
Aby zapobiec eksplozji baterii
lub wyciekowi ∏atwopalnej cie-
czy lub gazu
Wymieniaç bateri´ na bateri´ tego
samego typu. Istnieje ryzyko wybu-
chu, je˝eli bateria zostanie zastà-
piona baterià niew∏aÊciwego typu.
Nie u˝ywaç i nie przechowywaç
w otoczeniu o skrajnie wysokiej
temperaturze lub skrajnie niskim ci-
Ênieniu wynikajàcym z bardzo du˝ej
wysokoÊci ani nie wnosiç do takiego
otoczenia.
Nie podejmowaç prób spalenia,
zgniecenia lub przeci´cia zu˝ytej
baterii.Certyfikat dotyczàcy baterii
litowej
W PRZYPADKU ZASTOSOWANIA
NIEW¸AÂCIWEGO TYPU BATERII
ISTNIEJE RYZYKO JEJ EKSPLOZJI.
ZU˚YTEJ BATERII NALE˚Y POZBYå
SI¢ ZGODNIE Z ZALECENIAMI.
UWAGA
Prawid∏owa wymiana baterii
Ze wzgl´dów bezpieczeƒstwa podczas
wymiany baterii nale˝y przestrzegaç
poni˝szych Êrodków ostro˝noÊci:
Nie dotykaç baterii wilgotnymi d∏oƒmi.
Wilgoç mo˝e spowodowaç korozj´.
Nie dotykaç ani nie poruszaç ˝ad-
nych elementów wewnàtrz nadajnika
bezprzewodowego zdalnego stero-
wania.
Nie wyginaç styków elektrycznych
gniazda baterii.
43 RAV4 OM42D20E 17/9/20 13:48 Page 593

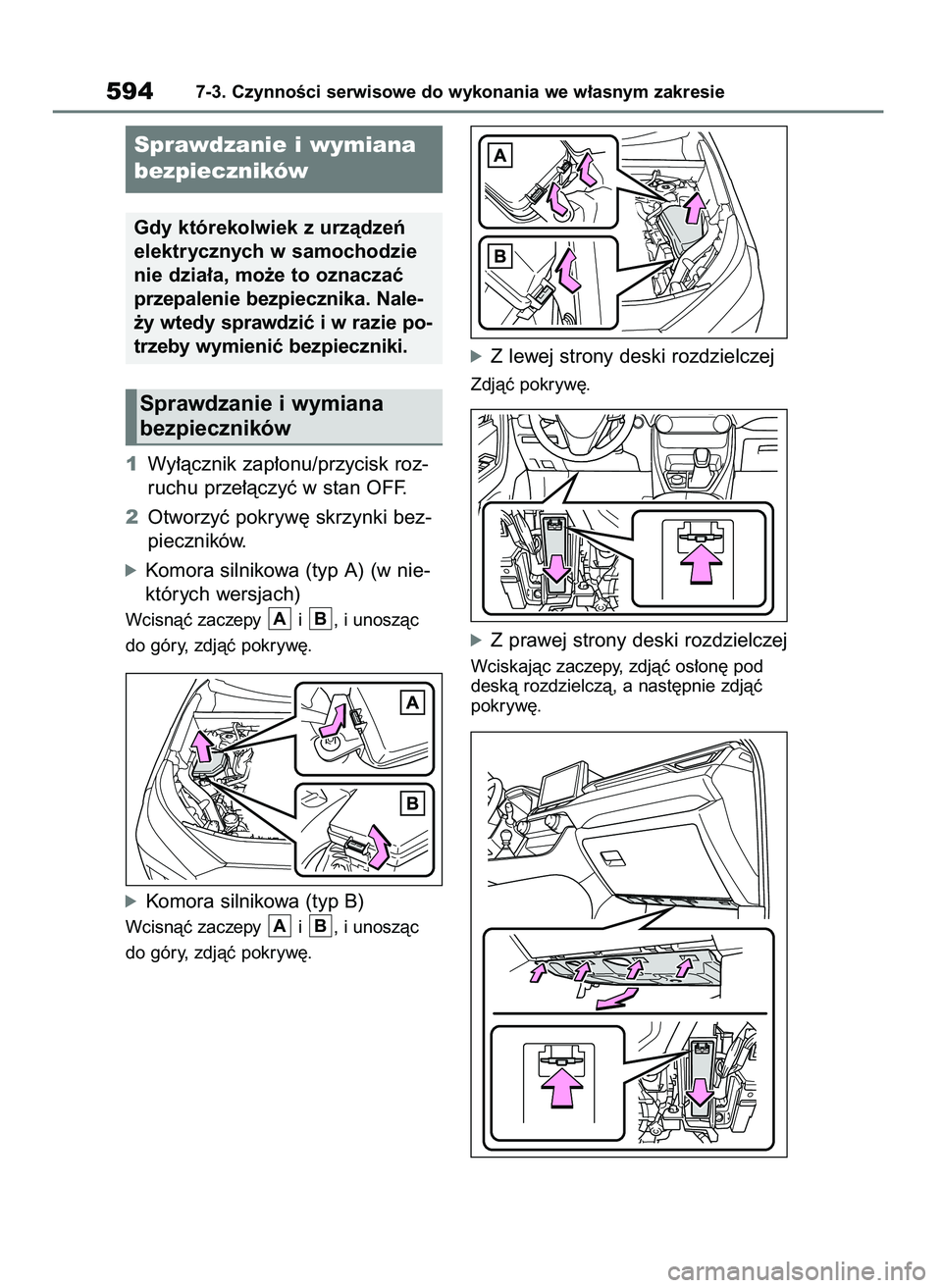

1Wy∏àcznik zap∏onu/przycisk roz-
ruchu prze∏àczyç w stan OFF.
2Otworzyç pokryw´ skrzynki bez-
pieczników.
óKomora silnikowa (typ A) (w nie-
których wersjach)
Wcisnàç zaczepy i , i unoszàc
do góry, zdjàç pokryw´.
óKomora silnikowa (typ B)
Wcisnàç zaczepy i , i unoszàc
do góry, zdjàç pokryw´.
óZ lewej strony deski rozdzielczej
Zdjàç pokryw´.
óZ prawej strony deski rozdzielczej
Wciskajàc zaczepy, zdjàç os∏on´ pod
deskà rozdzielczà, a nast´pnie zdjàç
pokryw´.
BA
BA
5947-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Sprawdzanie i wymiana
bezpieczników
Gdy którekolwiek z urzàdzeƒ
elektrycznych w samochodzie
nie dzia∏a, mo˝e to oznaczaç
przepalenie bezpiecznika. Nale-
˝y wtedy sprawdziç i w razie po-
trzeby wymieniç bezpieczniki.
Sprawdzanie i wymiana
bezpieczników
43 RAV4 OM42D20E 17/9/20 13:48 Page 594

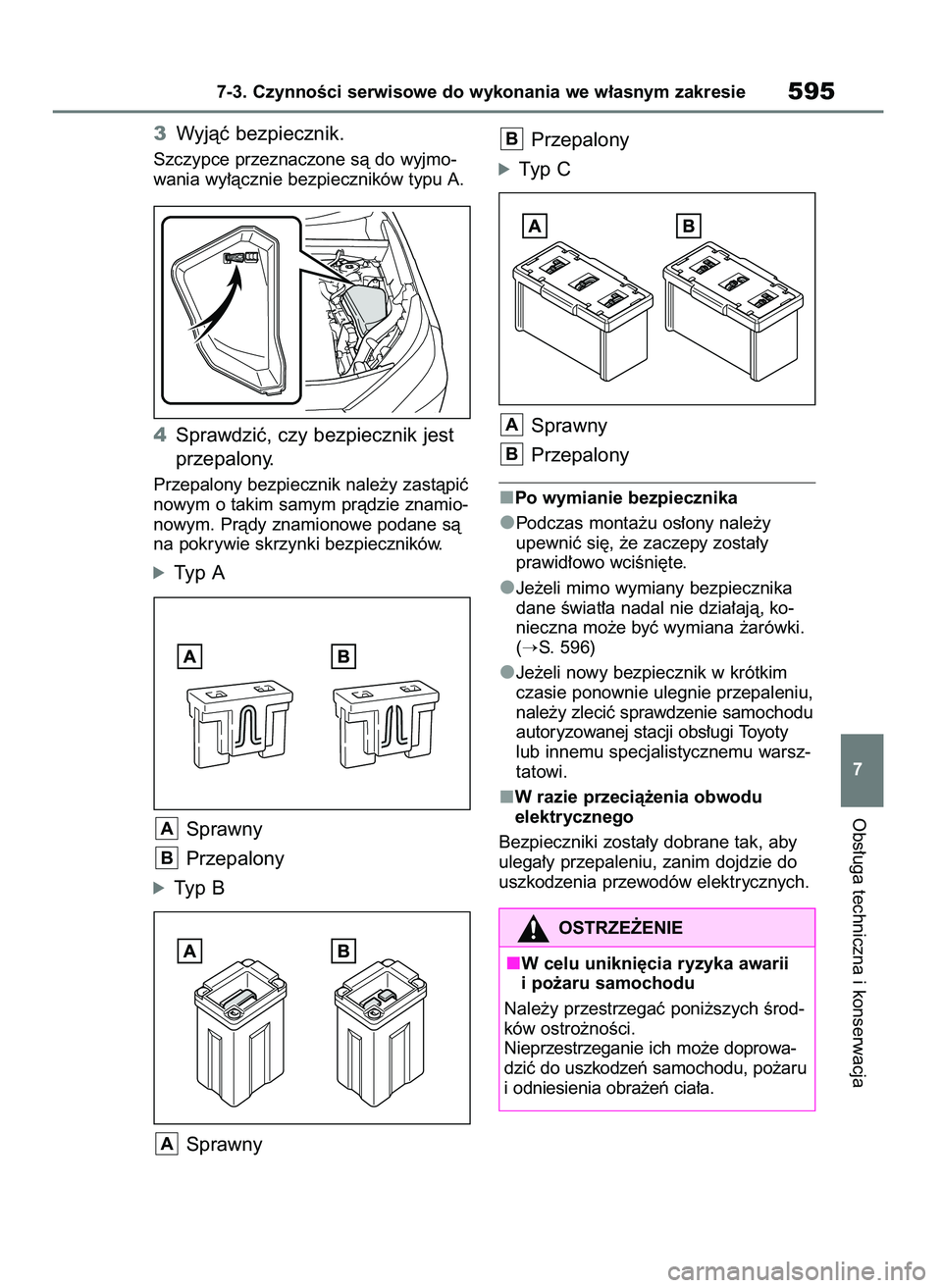

3Wyjàç bezpiecznik.
Szczypce przeznaczone sà do wyjmo-
wania wy∏àcznie bezpieczników typu A.
4Sprawdziç, czy bezpiecznik jest
przepalony.
Przepalony bezpiecznik nale˝y zastàpiç
nowym o takim samym pràdzie znamio-
nowym. Pràdy znamionowe podane sà
na pokrywie skrzynki bezpieczników.
óTyp A
Sprawny
Przepalony
óTyp B
SprawnyPrzepalony
óTyp C
Sprawny
Przepalony
Po wymianie bezpiecznika
Podczas monta˝u os∏ony nale˝y
upewniç si´, ˝e zaczepy zosta∏y
prawid∏owo wciÊni´te.
Je˝eli mimo wymiany bezpiecznika
dane Êwiat∏a nadal nie dzia∏ajà, ko-
nieczna mo˝e byç wymiana ˝arówki.
(
S. 596)
Je˝eli nowy bezpiecznik w krótkim
czasie ponownie ulegnie przepaleniu,
nale˝y zleciç sprawdzenie samochodu
autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu warsz-
tatowi.
W razie przecià˝enia obwodu
elektrycznego
Bezpieczniki zosta∏y dobrane tak, aby
ulega∏y przepaleniu, zanim dojdzie do
uszkodzenia przewodów elektrycznych.
B
A
B
A
B
AObs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie595
7
OSTRZE˚ENIE
W celu unikni´cia ryzyka awarii
i po˝aru samochodu
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do uszkodzeƒ samochodu, po˝aru
i odniesienia obra˝eƒ cia∏a.
43 RAV4 OM42D20E 17/9/20 13:48 Page 595

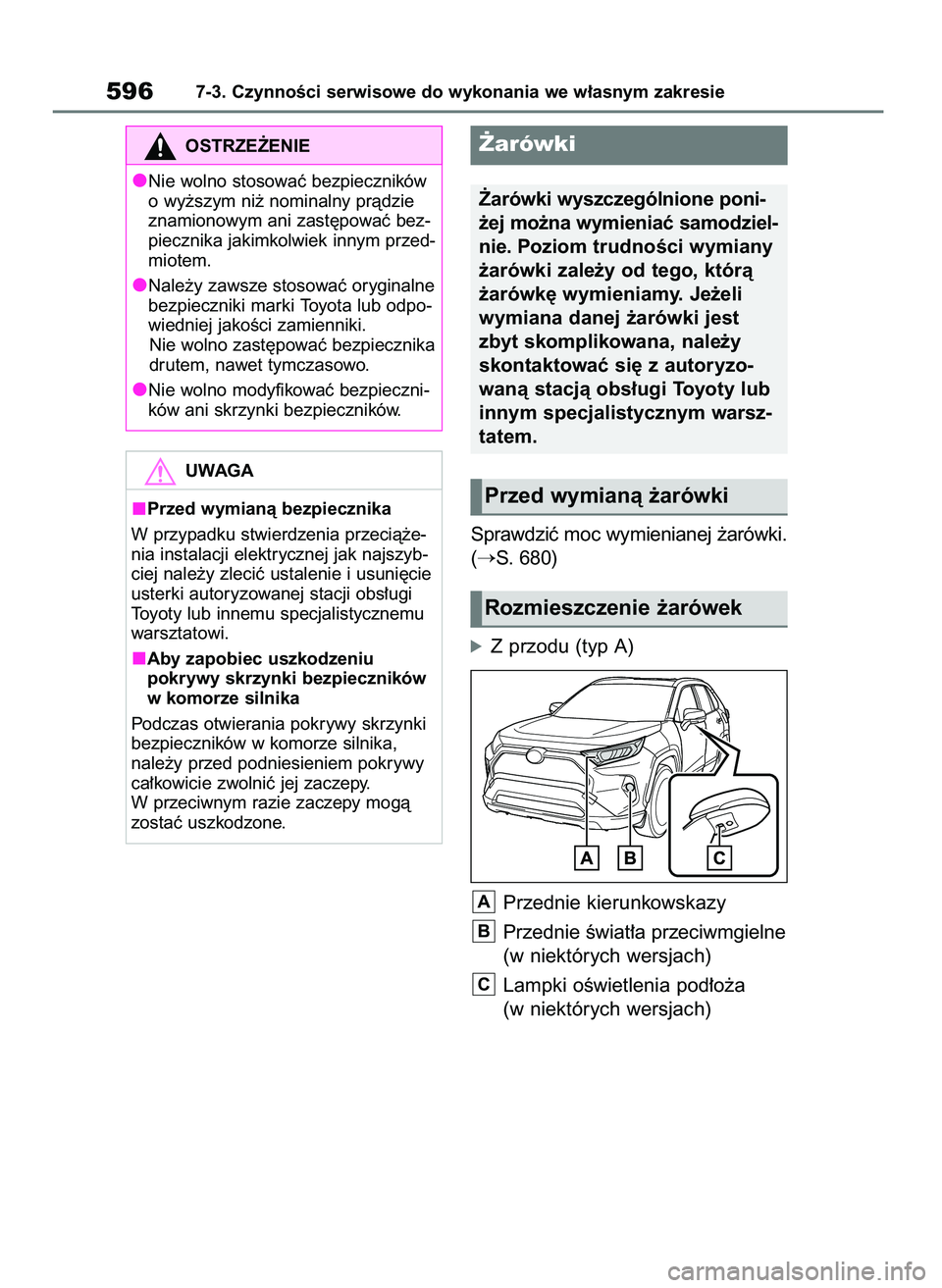

Sprawdziç moc wymienianej ˝arówki.
(
S. 680)
óZ przodu (typ A)
Przednie kierunkowskazy
Przednie Êwiat∏a przeciwmgielne
(w niektórych wersjach)
Lampki oÊwietlenia pod∏o˝a
(w niektórych wersjach)
C
B
A
5967-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
UWAGA
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝e-
nia instalacji elektrycznej jak najszyb-
ciej nale˝y zleciç ustalenie i usuni´cie
usterki autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu
warsztatowi.
Aby zapobiec uszkodzeniu
pokrywy skrzynki bezpieczników
w komorze silnika
Podczas otwierania pokrywy skrzynki
bezpieczników w komorze silnika,
nale˝y przed podniesieniem pokrywy
ca∏kowicie zwolniç jej zaczepy.
W przeciwnym razie zaczepy mogà
zostaç uszkodzone.
˚arówki
˚arówki wyszczególnione poni-
˝ej mo˝na wymieniaç samodziel-
nie. Poziom trudnoÊci wymiany
˝arówki zale˝y od tego, którà
˝arówk´ wymieniamy. Je˝eli
wymiana danej ˝arówki jest
zbyt skomplikowana, nale˝y
skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub
innym specjalistycznym warsz-
tatem.
Przed wymianà ˝arówki
Rozmieszczenie ˝arówek
OSTRZE˚ENIE
Nie wolno stosowaç bezpieczników
o wy˝szym ni˝ nominalny pràdzie
znamionowym ani zast´powaç bez-
piecznika jakimkolwiek innym przed-
miotem.
Nale˝y zawsze stosowaç oryginalne
bezpieczniki marki Toyota lub odpo-
wiedniej jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika
drutem, nawet tymczasowo.
Nie wolno modyfikowaç bezpieczni-
ków ani skrzynki bezpieczników.
43 RAV4 OM42D20E 17/9/20 13:48 Page 596

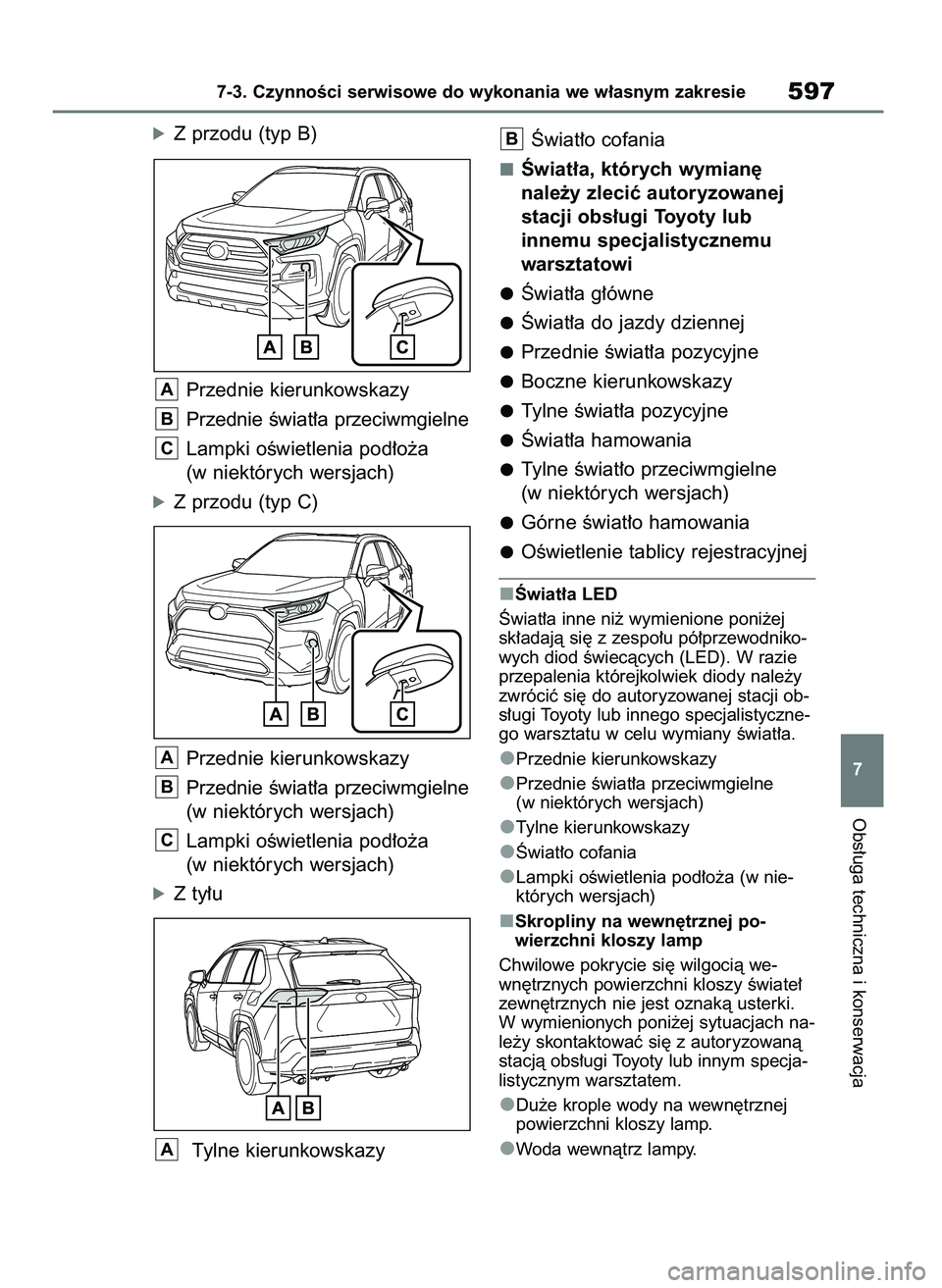

óZ przodu (typ B)
Przednie kierunkowskazy
Przednie Êwiat∏a przeciwmgielne
Lampki oÊwietlenia pod∏o˝a
(w niektórych wersjach)
óZ przodu (typ C)
Przednie kierunkowskazy
Przednie Êwiat∏a przeciwmgielne
(w niektórych wersjach)
Lampki oÊwietlenia pod∏o˝a
(w niektórych wersjach)
óZ ty∏u
Tylne kierunkowskazyÂwiat∏o cofania
Âwiat∏a, których wymian´
nale˝y zleciç autoryzowanej
stacji obs∏ugi Toyoty lub
innemu specjalistycznemu
warsztatowi
Âwiat∏a g∏ówne
Âwiat∏a do jazdy dziennej
Przednie Êwiat∏a pozycyjne
Boczne kierunkowskazy
Tylne Êwiat∏a pozycyjne
Âwiat∏a hamowania
Tylne Êwiat∏o przeciwmgielne
(w niektórych wersjach)
Górne Êwiat∏o hamowania
OÊwietlenie tablicy rejestracyjnej
Âwiat∏a LED
Âwiat∏a inne ni˝ wymienione poni˝ej
sk∏adajà si´ z zespo∏u pó∏przewodniko-
wych diod Êwiecàcych (LED). W razie
przepalenia którejkolwiek diody nale˝y
zwróciç si´ do autoryzowanej stacji ob-
s∏ugi Toyoty lub innego specjalistyczne-
go warsztatu w celu wymiany Êwiat∏a.
Przednie kierunkowskazy
Przednie Êwiat∏a przeciwmgielne
(w niektórych wersjach)
Tylne kierunkowskazy
Âwiat∏o cofania
Lampki oÊwietlenia pod∏o˝a (w nie-
których wersjach)
Skropliny na wewn´trznej po-
wierzchni kloszy lamp
Chwilowe pokrycie si´ wilgocià we-
wn´trznych powierzchni kloszy Êwiate∏
zewn´trznych nie jest oznakà usterki.
W wymienionych poni˝ej sytuacjach na-
le˝y skontaktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym specja-
listycznym warsztatem.
Du˝e krople wody na wewn´trznej
powierzchni kloszy lamp.
Woda wewnàtrz lampy.
B
A
C
B
A
C
B
A
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie597
7
43 RAV4 OM42D20E 17/9/20 13:48 Page 597

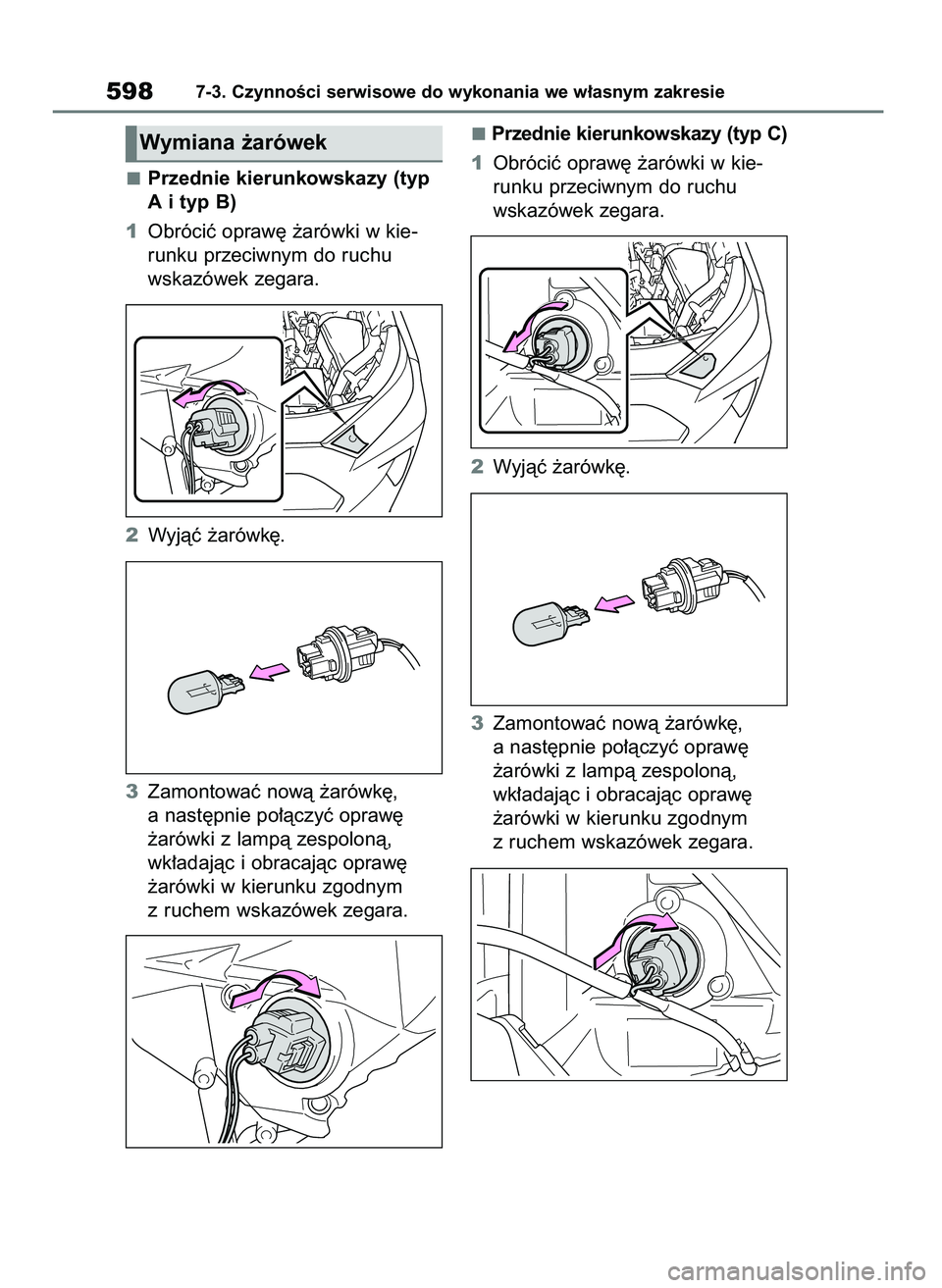

Przednie kierunkowskazy (typ
A i typ B)
1Obróciç opraw´ ˝arówki w kie-
runku przeciwnym do ruchu
wskazówek zegara.
2Wyjàç ˝arówk´.
3Zamontowaç nowà ˝arówk´,
a nast´pnie po∏àczyç opraw´
˝arówki z lampà zespolonà,
wk∏adajàc i obracajàc opraw´
˝arówki w kierunku zgodnym
z ruchem wskazówek zegara.Przednie kierunkowskazy (typ C)
1Obróciç opraw´ ˝arówki w kie-
runku przeciwnym do ruchu
wskazówek zegara.
2Wyjàç ˝arówk´.
3Zamontowaç nowà ˝arówk´,
a nast´pnie po∏àczyç opraw´
˝arówki z lampà zespolonà,
wk∏adajàc i obracajàc opraw´
˝arówki w kierunku zgodnym
z ruchem wskazówek zegara.
5987-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Wymiana ˝arówek
43 RAV4 OM42D20E 17/9/20 13:48 Page 598

Przednie Êwiat∏a przeciwmgiel-
ne (w niektórych wersjach)
1W celu uzyskania wystarczajàcej
iloÊci miejsca nale˝y obróciç kie-
rownic´ w kierunku przeciwnym
do strony, po której wymieniana
jest ˝arówka.
2Odkr´ciç Êruby mocujàce os∏on´
nadkola.
3Odkr´ciç Êruby, zdemontowaç
zatrzaski mocujàce nadkole
i cz´Êciowo odchyliç nadkole.4Naciskajàc blokad´, roz∏àczyç
z∏àcze elektryczne.
5Obróciç opraw´ ˝arówki w kie-
runku przeciwnym do ruchu
wskazówek zegara.
6W∏o˝yç nowà ˝arówk´.
Obs∏uga techniczna i konserwacja
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie599
7
43 RAV4 OM42D20E 17/9/20 13:48 Page 599

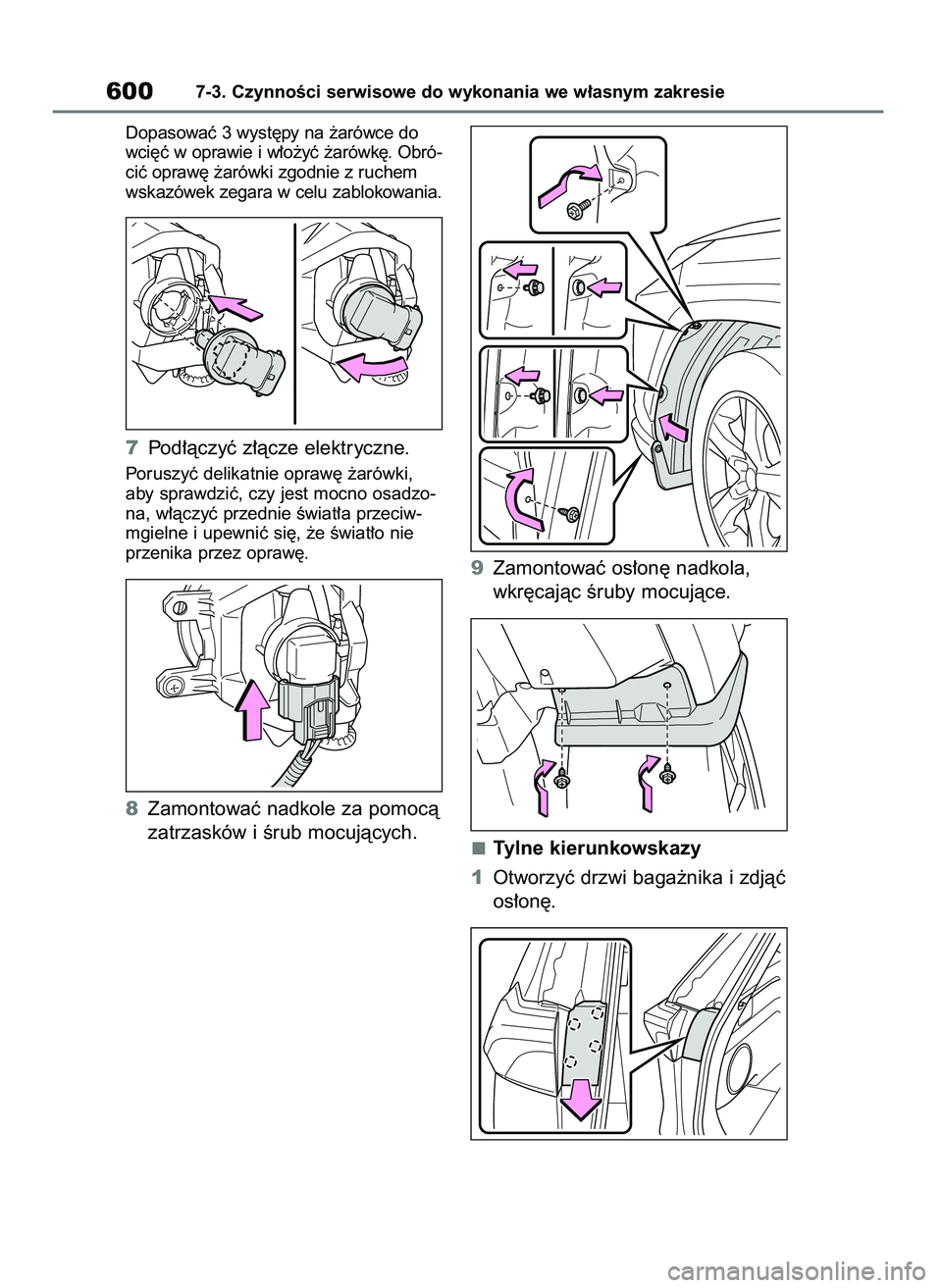

Dopasowaç 3 wyst´py na ˝arówce do
wci´ç w oprawie i w∏o˝yç ˝arówk´. Obró-
ciç opraw´ ˝arówki zgodnie z ruchem
wskazówek zegara w celu zablokowania.
7Pod∏àczyç z∏àcze elektryczne.
Poruszyç delikatnie opraw´ ˝arówki,
aby sprawdziç, czy jest mocno osadzo-
na, w∏àczyç przednie Êwiat∏a przeciw-
mgielne i upewniç si´, ˝e Êwiat∏o nie
przenika przez opraw´.
8Zamontowaç nadkole za pomocà
zatrzasków i Êrub mocujàcych.9Zamontowaç os∏on´ nadkola,
wkr´cajàc Êruby mocujàce.
Tylne kierunkowskazy
1Otworzyç drzwi baga˝nika i zdjàç
os∏on´.
6007-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
43 RAV4 OM42D20E 17/9/20 13:48 Page 600
