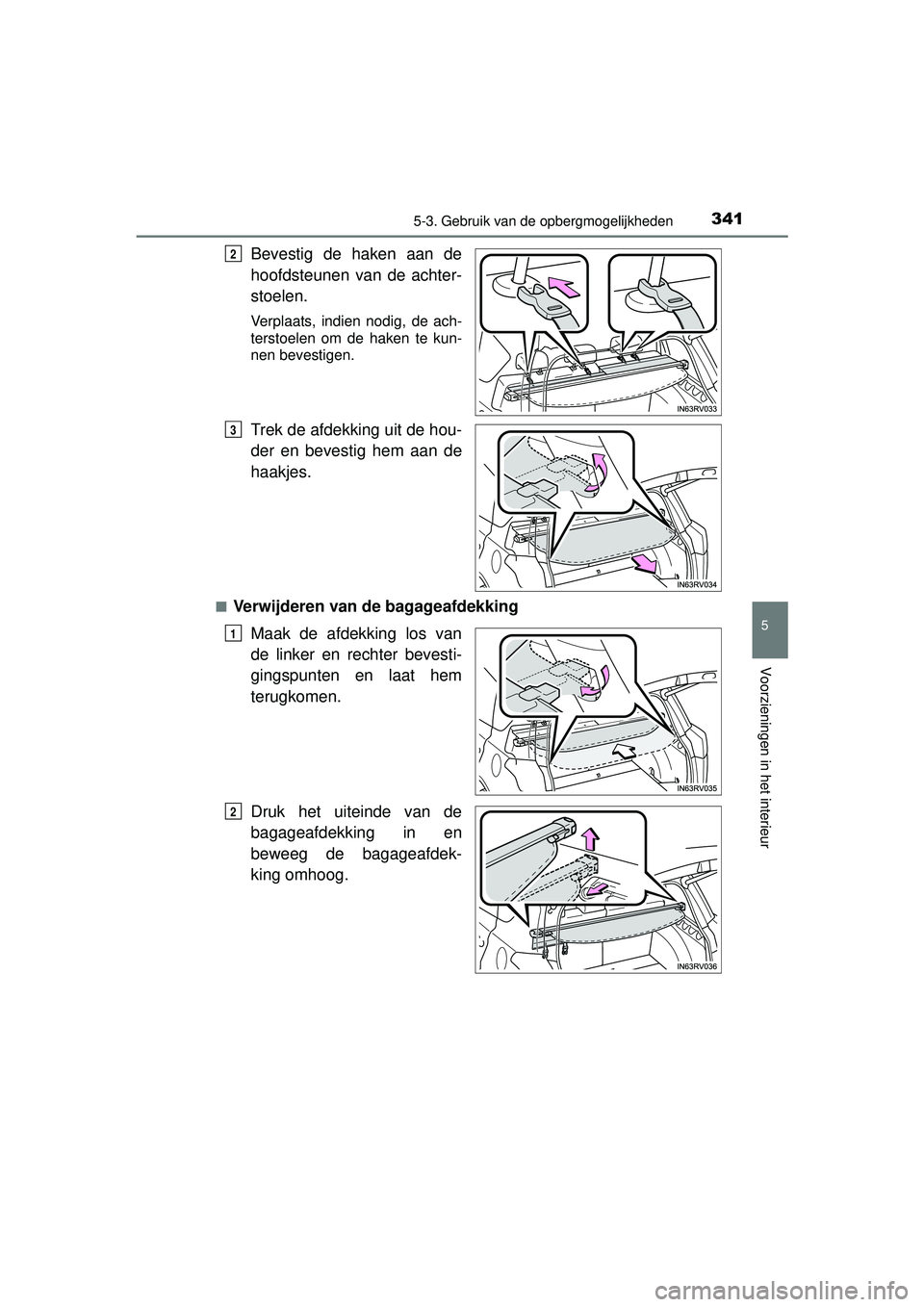

TOYOTA RAV4 HYBRID 2016 Instructieboekje (in Dutch)

3415-3. Gebruik van de opbergmogelijkheden
RAV4-HV_OM_OM42A57E_(EE)
5
Voorzieningen in het interieur
Bevestig de haken aan de
hoofdsteunen van de achter-
stoelen.
Verplaats, indien nodig, de ach-
terstoelen om de haken te kun-
nen bevestigen.
Trek de afdekking uit de hou-
der en bevestig hem aan de
haakjes.
■Verwijderen van de bagageafdekkingMaak de afdekking los van
de linker en rechter bevesti-
gingspunten en laat hem
terugkomen.
Druk het uiteinde van de
bagageafdekking in en
beweeg de bagageafdek-
king omhoog.
2
3
1
2
RAV4-HV_OM_OM42A57E_(EE).book Page 341 Friday, October 30, 2015 12:02 PM

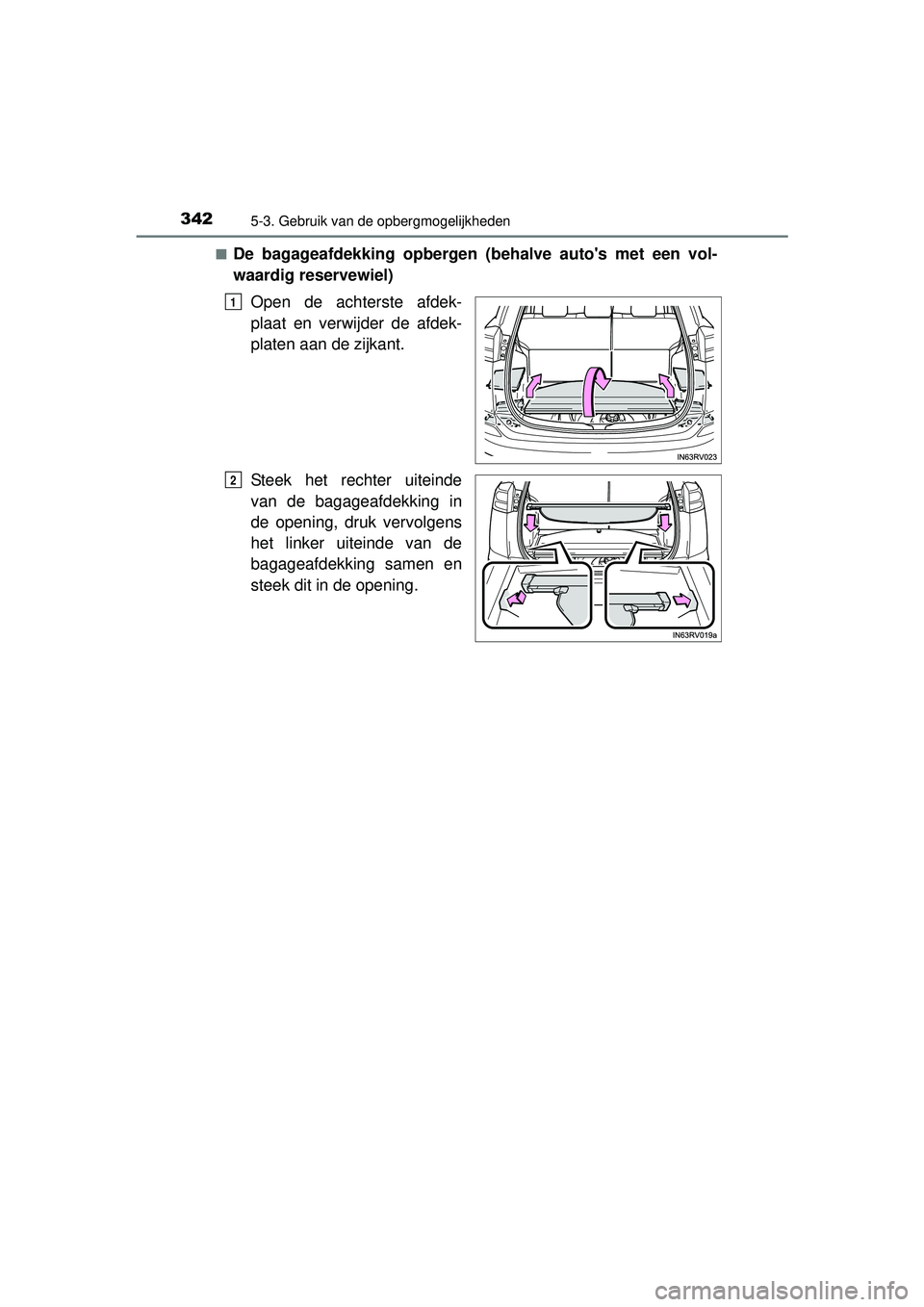

342
RAV4-HV_OM_OM42A57E_(EE)
5-3. Gebruik van de opbergmogelijkheden
■De bagageafdekking opbergen (behalve auto's met een vol-
waardig reservewiel)
Open de achterste afdek-
plaat en verwijder de afdek-
platen aan de zijkant.
Steek het rechter uiteinde
van de bagageafdekking in
de opening, druk vervolgens
het linker uiteinde van de
bagageafdekking samen en
steek dit in de opening.
1
2
RAV4-HV_OM_OM42A57E_(EE).book Page 342 Friday, October 30, 2015 12:02 PM

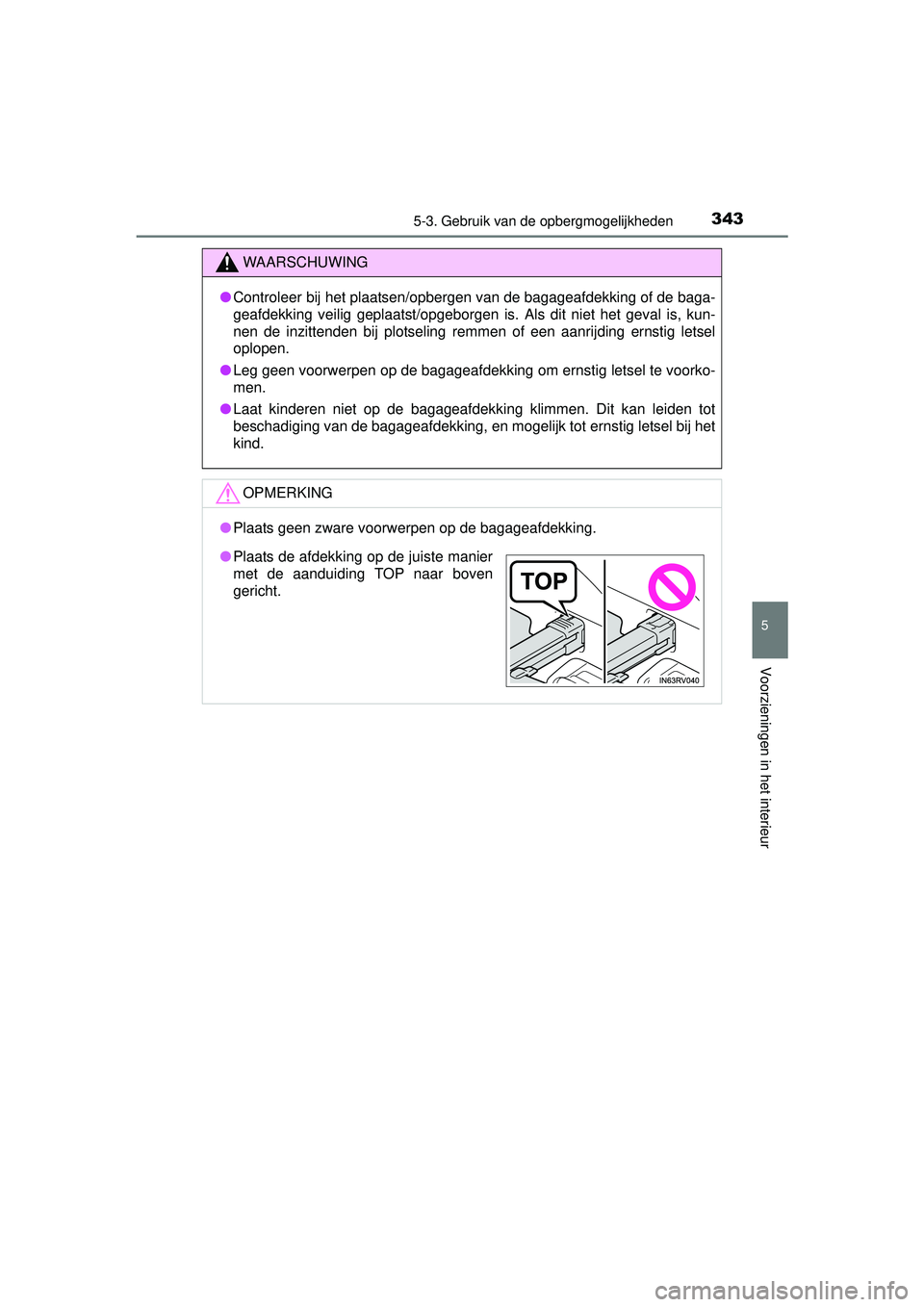

3435-3. Gebruik van de opbergmogelijkheden
RAV4-HV_OM_OM42A57E_(EE)
5
Voorzieningen in het interieur
WAARSCHUWING
●Controleer bij het plaatsen/opbergen van de bagageafdekking of de baga-
geafdekking veilig geplaatst/opgeborgen is. Als dit niet het geval is, kun-
nen de inzittenden bij plotseling remmen of een aanrijding ernstig letsel
oplopen.
● Leg geen voorwerpen op de bagageafdekking om ernstig letsel te voorko-
men.
● Laat kinderen niet op de bagageafdekking klimmen. Dit kan leiden tot
beschadiging van de bagageafdekking, en mogelijk tot ernstig letsel bij het
kind.
OPMERKING
●Plaats geen zware voorwerpen op de bagageafdekking.
●Plaats de afdekking op de juiste manier
met de aanduiding TOP naar boven
gericht.
RAV4-HV_OM_OM42A57E_(EE).book Page 343 Friday, October 30, 2015 12:02 PM

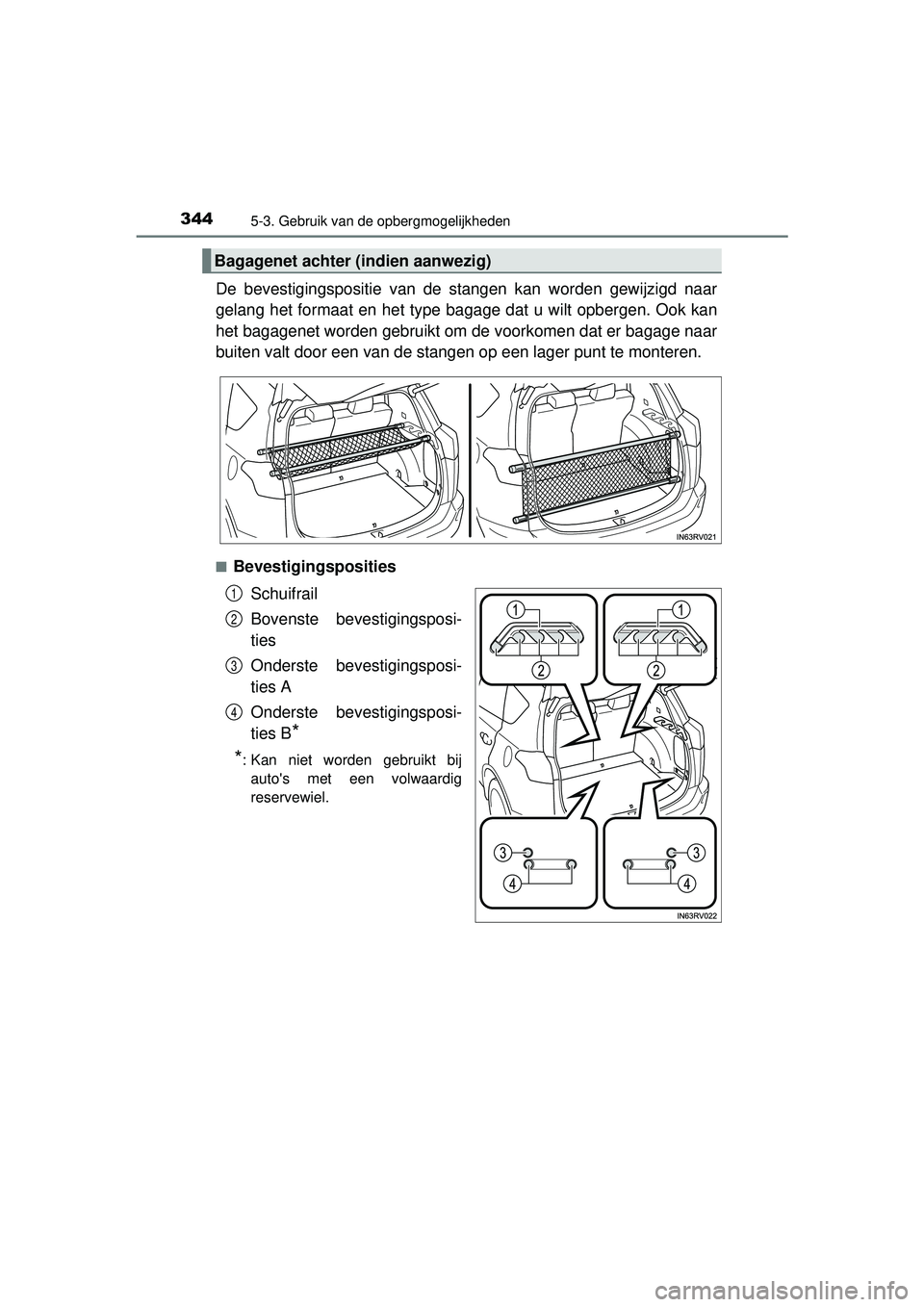

344
RAV4-HV_OM_OM42A57E_(EE)
5-3. Gebruik van de opbergmogelijkheden
De bevestigingspositie van de stangen kan worden gewijzigd naar
gelang het formaat en het type bagage dat u wilt opbergen. Ook kan
het bagagenet worden gebruikt om de voorkomen dat er bagage naar
buiten valt door een van de stangen op een lager punt te monteren.
■BevestigingspositiesSchuifrail
Bovenste bevestigingsposi-
ties
Onderste bevestigingsposi-
ties A
Onderste bevestigingsposi-
ties B
*
*
: Kan niet worden gebruikt bij auto's met een volwaardig
reservewiel.
Bagagenet achter (indien aanwezig)
1
2
3
4
RAV4-HV_OM_OM42A57E_(EE).book Page 344 Friday, October 30, 2015 12:02 PM

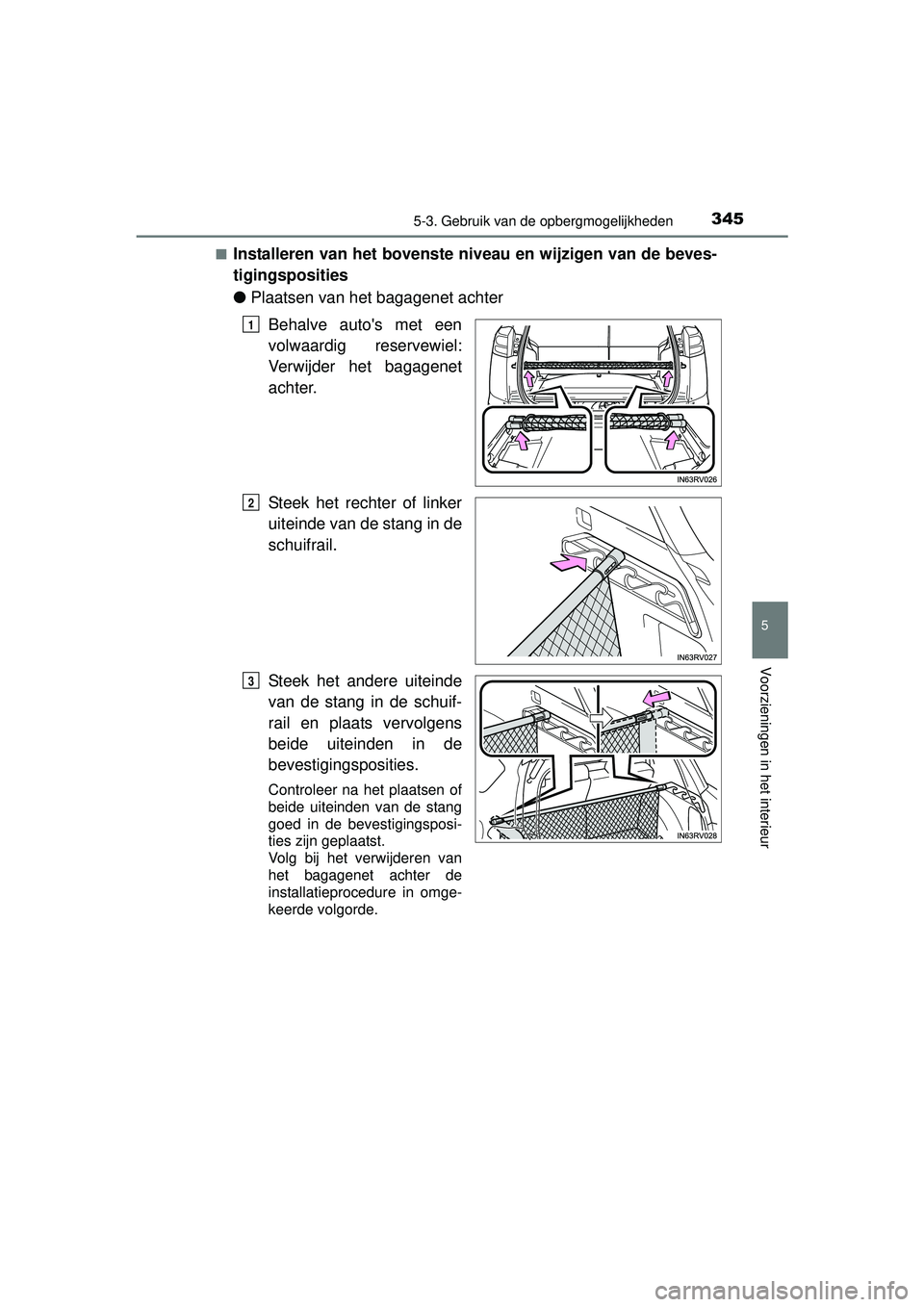

3455-3. Gebruik van de opbergmogelijkheden
RAV4-HV_OM_OM42A57E_(EE)
5
Voorzieningen in het interieur
■Installeren van het bovenste niveau en wijzigen van de beves-
tigingsposities
●Plaatsen van het bagagenet achter
Behalve auto's met een
volwaardig reservewiel:
Verwijder het bagagenet
achter.
Steek het rechter of linker
uiteinde van de stang in de
schuifrail.
Steek het andere uiteinde
van de stang in de schuif-
rail en plaats vervolgens
beide uiteinden in de
bevestigingsposities.
Controleer na het plaatsen of
beide uiteinden van de stang
goed in de bevestigingsposi-
ties zijn geplaatst.
Volg bij het verwijderen van
het bagagenet achter de
installatieprocedure in omge-
keerde volgorde.
1
2
3
RAV4-HV_OM_OM42A57E_(EE).book Page 345 Friday, October 30, 2015 12:02 PM

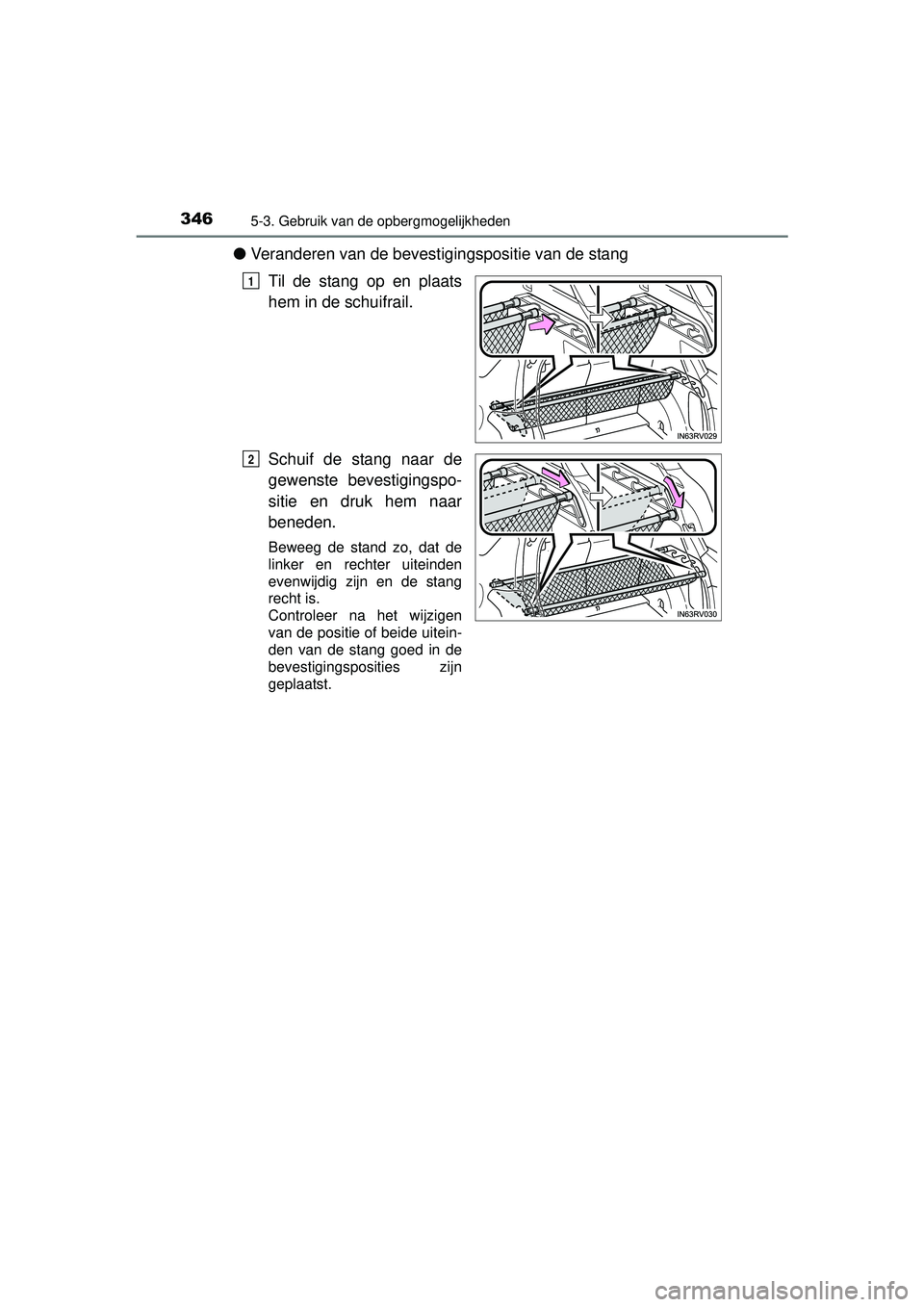

346
RAV4-HV_OM_OM42A57E_(EE)
5-3. Gebruik van de opbergmogelijkheden
●Veranderen van de bevest igingspositie van de stang
Til de stang op en plaats
hem in de schuifrail.
Schuif de stang naar de
gewenste bevestigingspo-
sitie en druk hem naar
beneden.
Beweeg de stand zo, dat de
linker en rechter uiteinden
evenwijdig zijn en de stang
recht is.
Controleer na het wijzigen
van de positie of beide uitein-
den van de stang goed in de
bevestigingsposities zijn
geplaatst.
1
2
RAV4-HV_OM_OM42A57E_(EE).book Page 346 Friday, October 30, 2015 12:02 PM

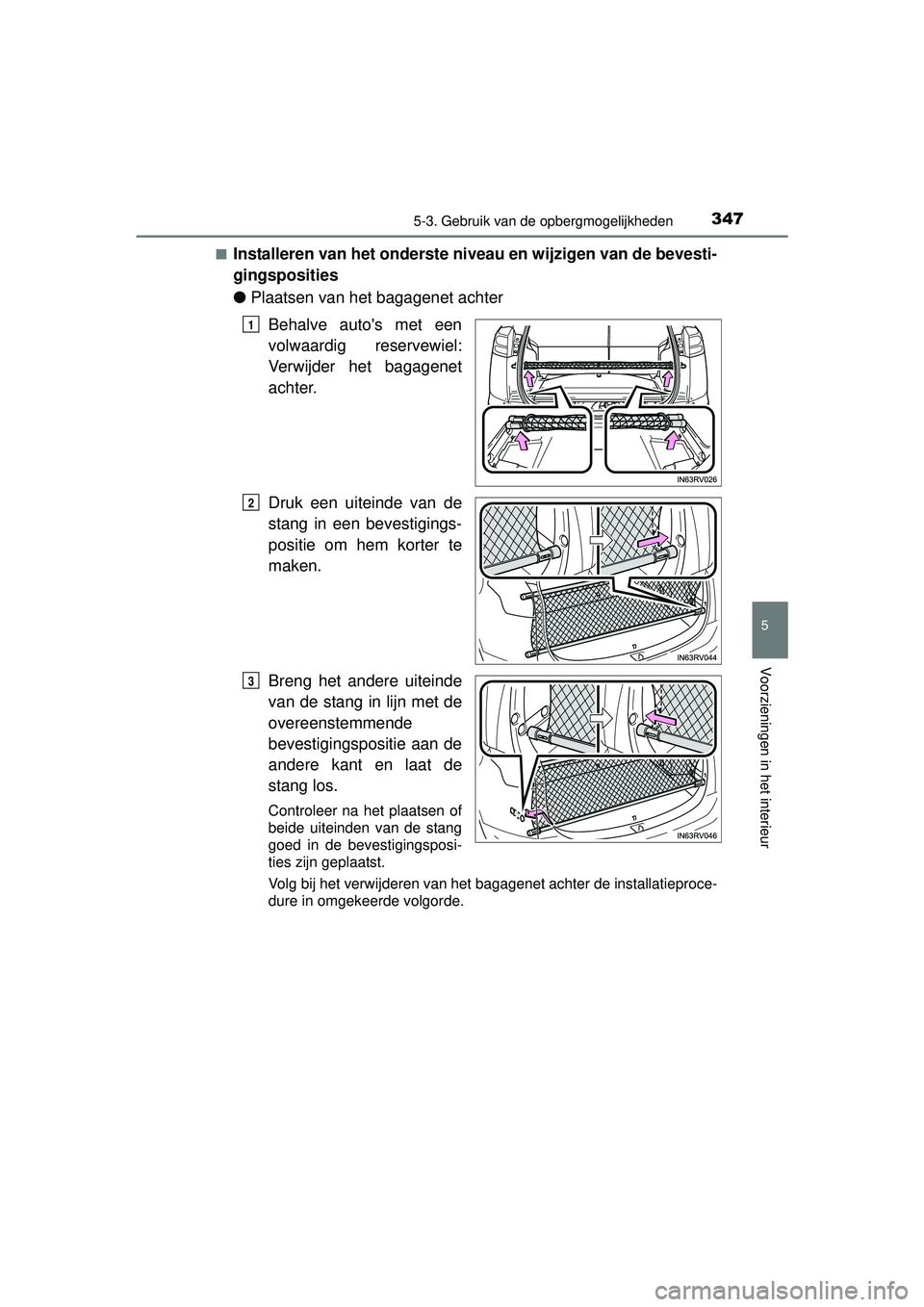

3475-3. Gebruik van de opbergmogelijkheden
RAV4-HV_OM_OM42A57E_(EE)
5
Voorzieningen in het interieur
■Installeren van het onderste niveau en wijzigen van de bevesti-
gingsposities
●Plaatsen van het bagagenet achter
Behalve auto's met een
volwaardig reservewiel:
Verwijder het bagagenet
achter.
Druk een uiteinde van de
stang in een bevestigings-
positie om hem korter te
maken.
Breng het andere uiteinde
van de stang in lijn met de
overeenstemmende
bevestigingspositie aan de
andere kant en laat de
stang los.
Controleer na het plaatsen of
beide uiteinden van de stang
goed in de bevestigingsposi-
ties zijn geplaatst.
Volg bij het verwijderen van het bagagenet achter de installatieproce-
dure in omgekeerde volgorde.
1
2
3
RAV4-HV_OM_OM42A57E_(EE).book Page 347 Friday, October 30, 2015 12:02 PM

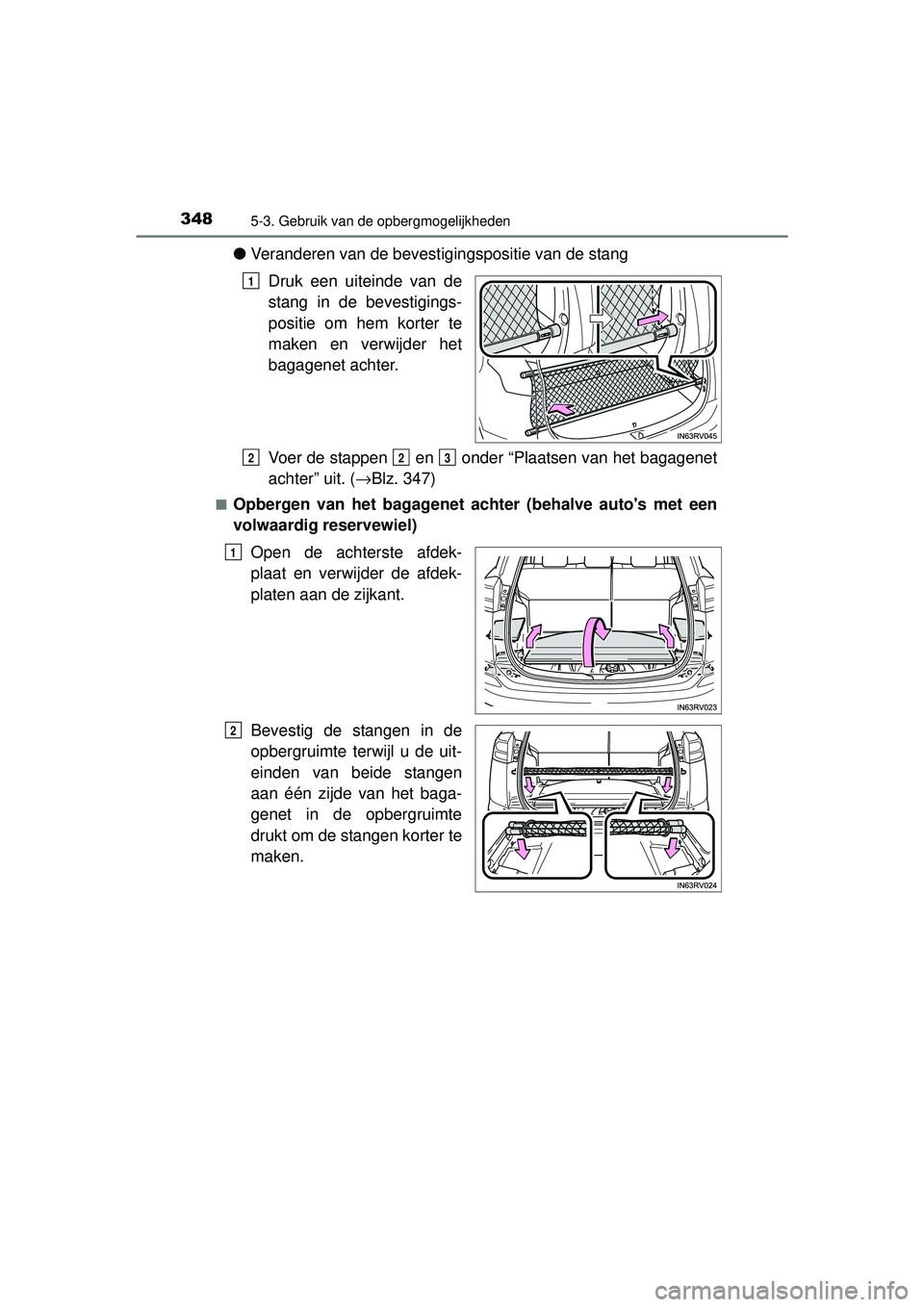

348
RAV4-HV_OM_OM42A57E_(EE)
5-3. Gebruik van de opbergmogelijkheden
●Veranderen van de bevest igingspositie van de stang
Druk een uiteinde van de
stang in de bevestigings-
positie om hem korter te
maken en verwijder het
bagagenet achter.
Voer de stappen en onder “Plaatsen van het bagagenet
achter” uit. ( →Blz. 347)
■Opbergen van het bagagenet ac hter (behalve auto's met een
volwaardig reservewiel)
Open de achterste afdek-
plaat en verwijder de afdek-
platen aan de zijkant.
Bevestig de stangen in de
opbergruimte terwijl u de uit-
einden van beide stangen
aan één zijde van het baga-
genet in de opbergruimte
drukt om de stangen korter te
maken.
1
223
1
2
RAV4-HV_OM_OM42A57E_(EE).book Page 348 Friday, October 30, 2015 12:02 PM

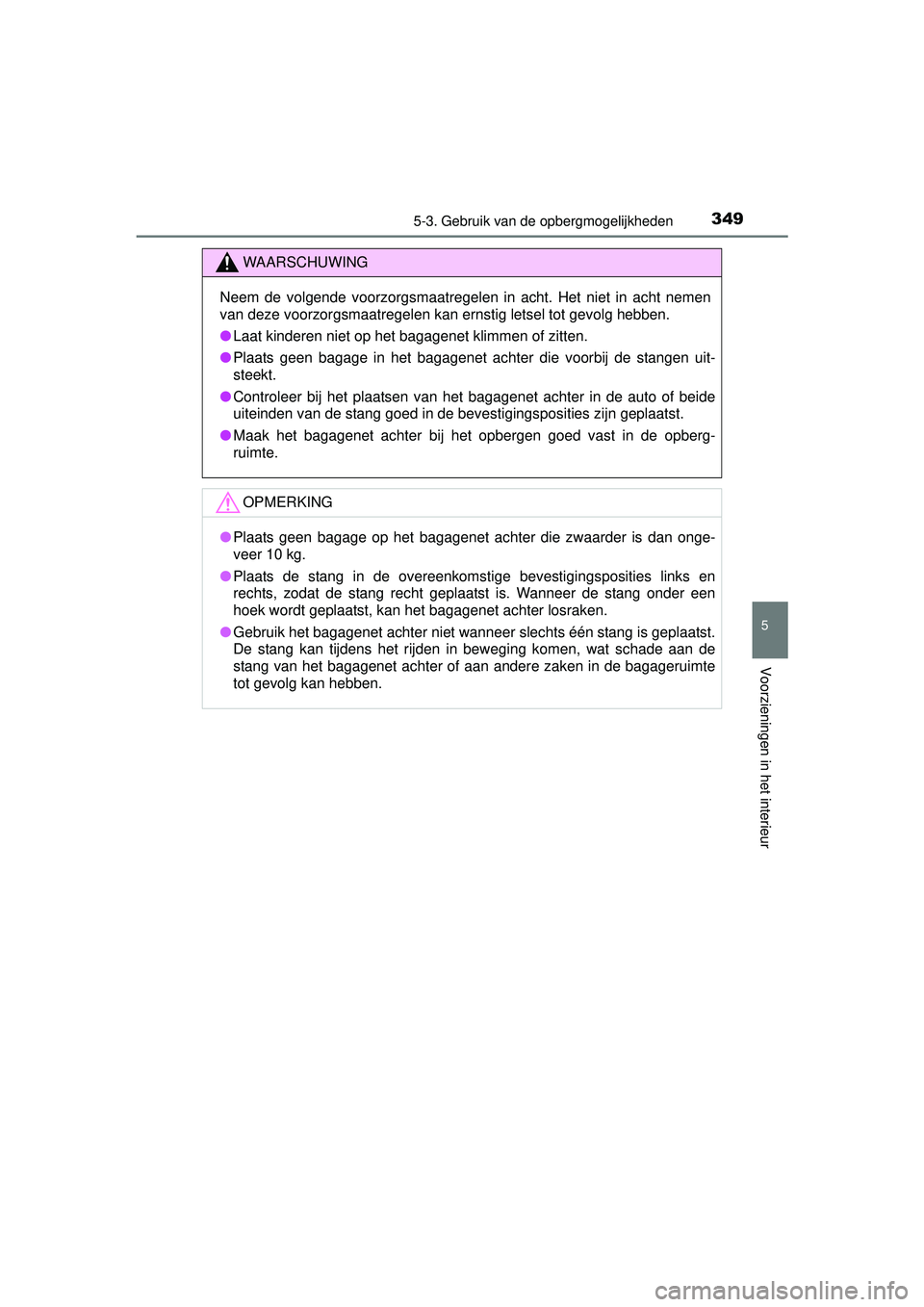

3495-3. Gebruik van de opbergmogelijkheden
RAV4-HV_OM_OM42A57E_(EE)
5
Voorzieningen in het interieur
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht. Het niet in acht nemen
van deze voorzorgsmaatregelen kan ernstig letsel tot gevolg hebben.
●Laat kinderen niet op het bagagenet klimmen of zitten.
● Plaats geen bagage in het bagagenet achter die voorbij de stangen uit-
steekt.
● Controleer bij het plaatsen van het bagagenet achter in de auto of beide
uiteinden van de stang goed in de bevestigingsposities zijn geplaatst.
● Maak het bagagenet achter bij het opbergen goed vast in de opberg-
ruimte.
OPMERKING
●Plaats geen bagage op het bagagenet achter die zwaarder is dan onge-
veer 10 kg.
● Plaats de stang in de overeenkomstige bevestigingsposities links en
rechts, zodat de stang recht geplaatst is. Wanneer de stang onder een
hoek wordt geplaatst, kan het bagagenet achter losraken.
● Gebruik het bagagenet achter niet wanneer slechts één stang is geplaatst.
De stang kan tijdens het rijden in beweging komen, wat schade aan de
stang van het bagagenet achter of aan andere zaken in de bagageruimte
tot gevolg kan hebben.
RAV4-HV_OM_OM42A57E_(EE).book Page 349 Friday, October 30, 2015 12:02 PM

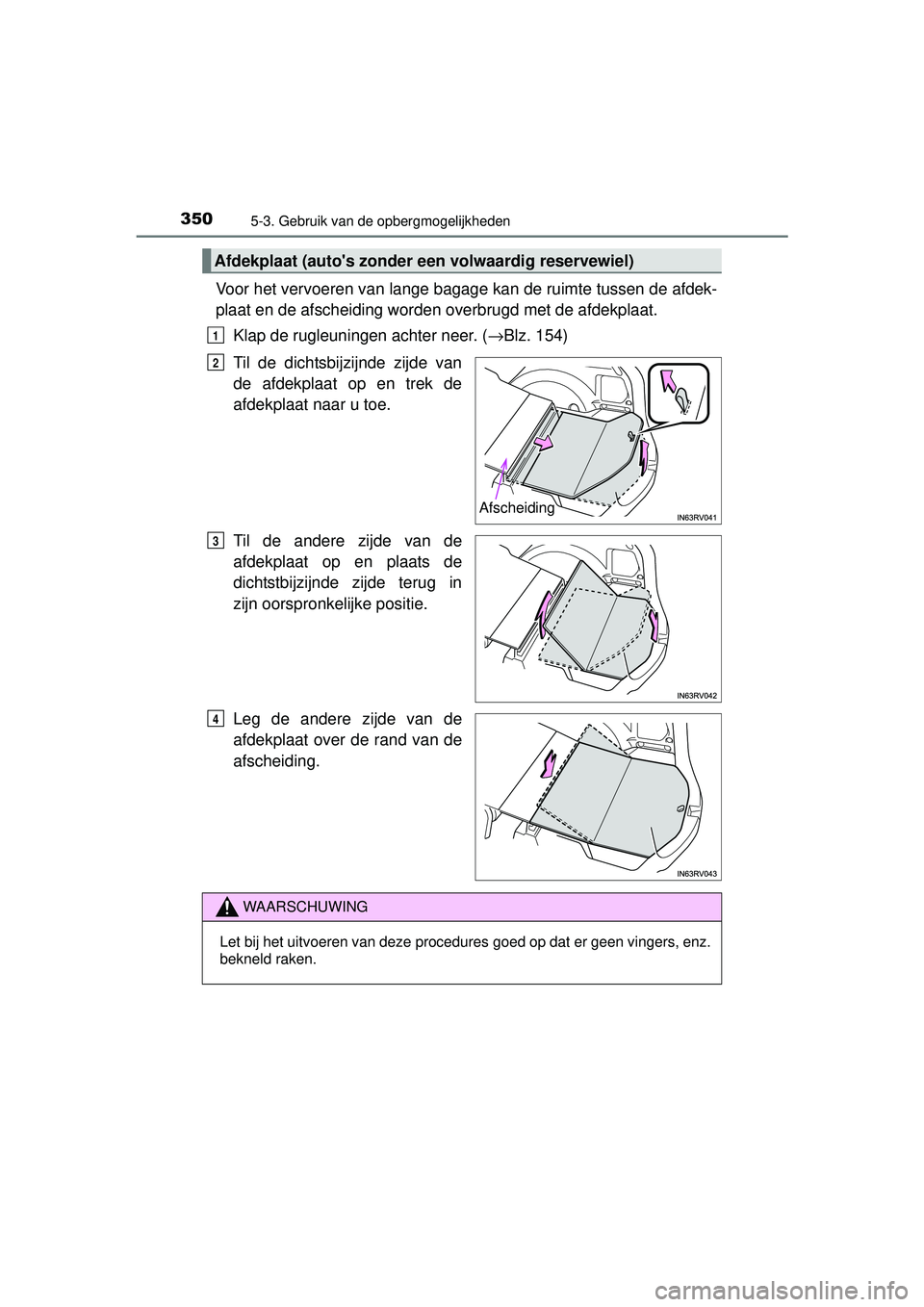

350
RAV4-HV_OM_OM42A57E_(EE)
5-3. Gebruik van de opbergmogelijkheden
Voor het vervoeren van lange bagage kan de ruimte tussen de afdek-
plaat en de afscheiding worden overbrugd met de afdekplaat.Klap de rugleuningen achter neer. ( →Blz. 154)
Til de dichtsbijzijnde zijde van
de afdekplaat op en trek de
afdekplaat naar u toe.
Til de andere zijde van de
afdekplaat op en plaats de
dichtstbijzijnde zijde terug in
zijn oorspronkelijke positie.
Leg de andere zijde van de
afdekplaat over de rand van de
afscheiding.
Afdekplaat (auto's zonder een volwaardig reservewiel)
1
Afscheiding
2
3
4
WAARSCHUWING
Let bij het uitvoeren van deze procedures goed op dat er geen vingers, enz.
bekneld raken.
RAV4-HV_OM_OM42A57E_(EE).book Page 350 Friday, October 30, 2015 12:02 PM
