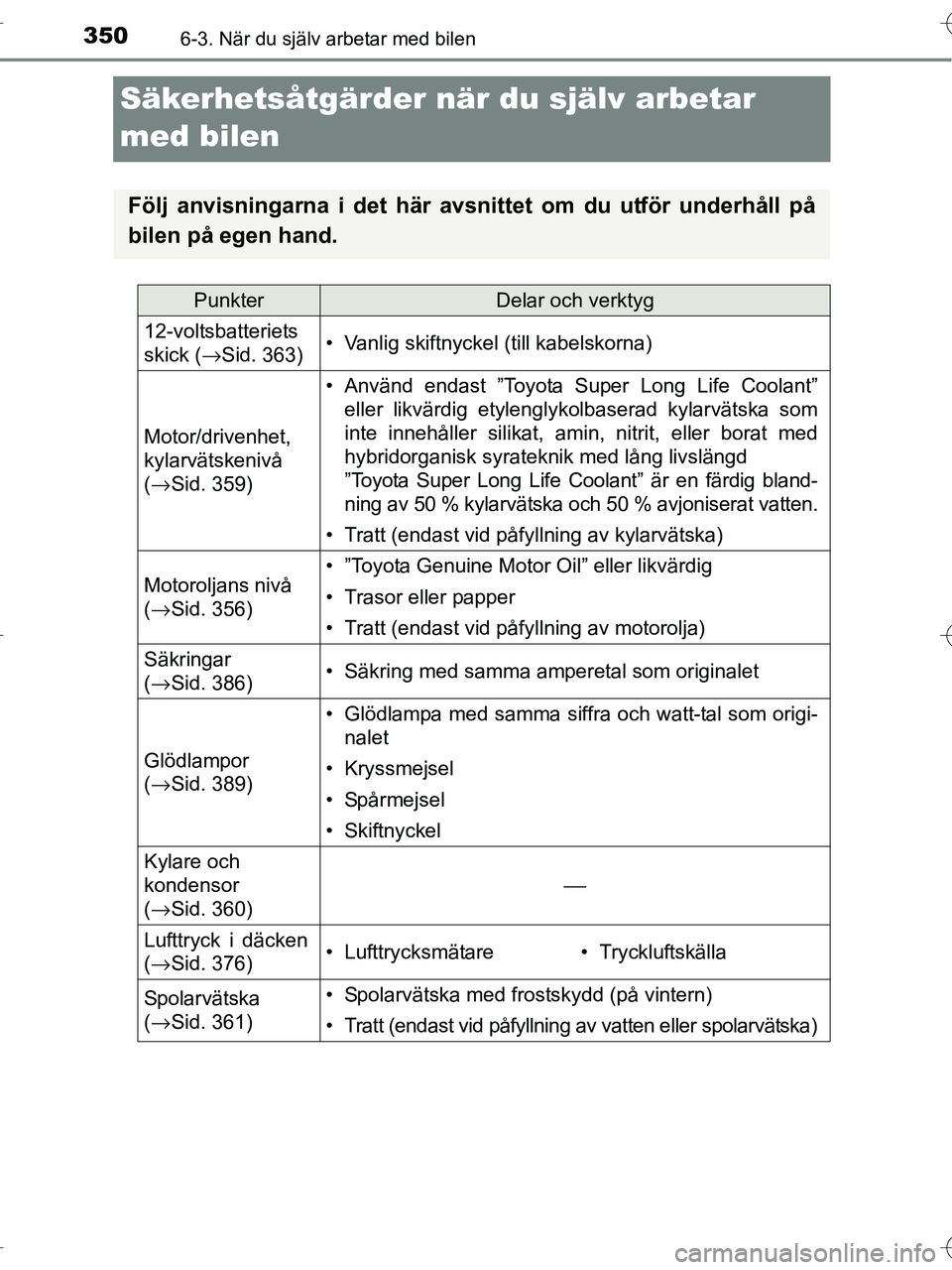

3506-3. När du själv arbetar med bilen
OM42B04SE
Säkerhetsåtgärder när du själv arbetar
med bilen
Följ anvisningarna i det här avs nittet om du utför underhåll på
bilen på egen hand.
PunkterDelar och verktyg
12-voltsbatteriets
skick ( →Sid. 363)• Vanlig skiftnyckel (till kabelskorna)
Motor/drivenhet,
kylarvätskenivå
(→ Sid. 359)
• Använd endast ”Toyota Super Long Life Coolant”
eller likvärdig etylenglykolbaserad kylarvätska som
inte innehåller silikat, amin, nitrit, eller borat med
hybridorganisk syrateknik med lång livslängd
”Toyota Super Long Life Coolant” är en färdig bland-
ning av 50 % kylarvätska och 50 % avjoniserat vatten.
• Tratt (endast vid påfyllning av kylarvätska)
Motoroljans nivå
(→ Sid. 356)• ”Toyota Genuine Motor Oil” eller likvärdig
• Trasor eller papper
• Tratt (endast vid påfyllning av motorolja)
Säkringar
(→ Sid. 386)• Säkring med samma amperetal som originalet
Glödlampor
(→ Sid. 389)
• Glödlampa med samma siffra och watt-tal som origi-
nalet
• Kryssmejsel
• Spårmejsel
• Skiftnyckel
Kylare och
kondensor
(→ Sid. 360)
⎯
Lufttryck i däcken
(→ Sid. 376)• Lufttrycksmätare• Tryckluftskälla
Spolarvätska
(→ Sid. 361)• Spolarvätska med frostskydd (på vintern)
• Tratt (endast vid påfyllning av vatten eller spolarvätska)
OM42B04SE.book Page 350 Wedne sday, September 7, 2016 1:34 AM

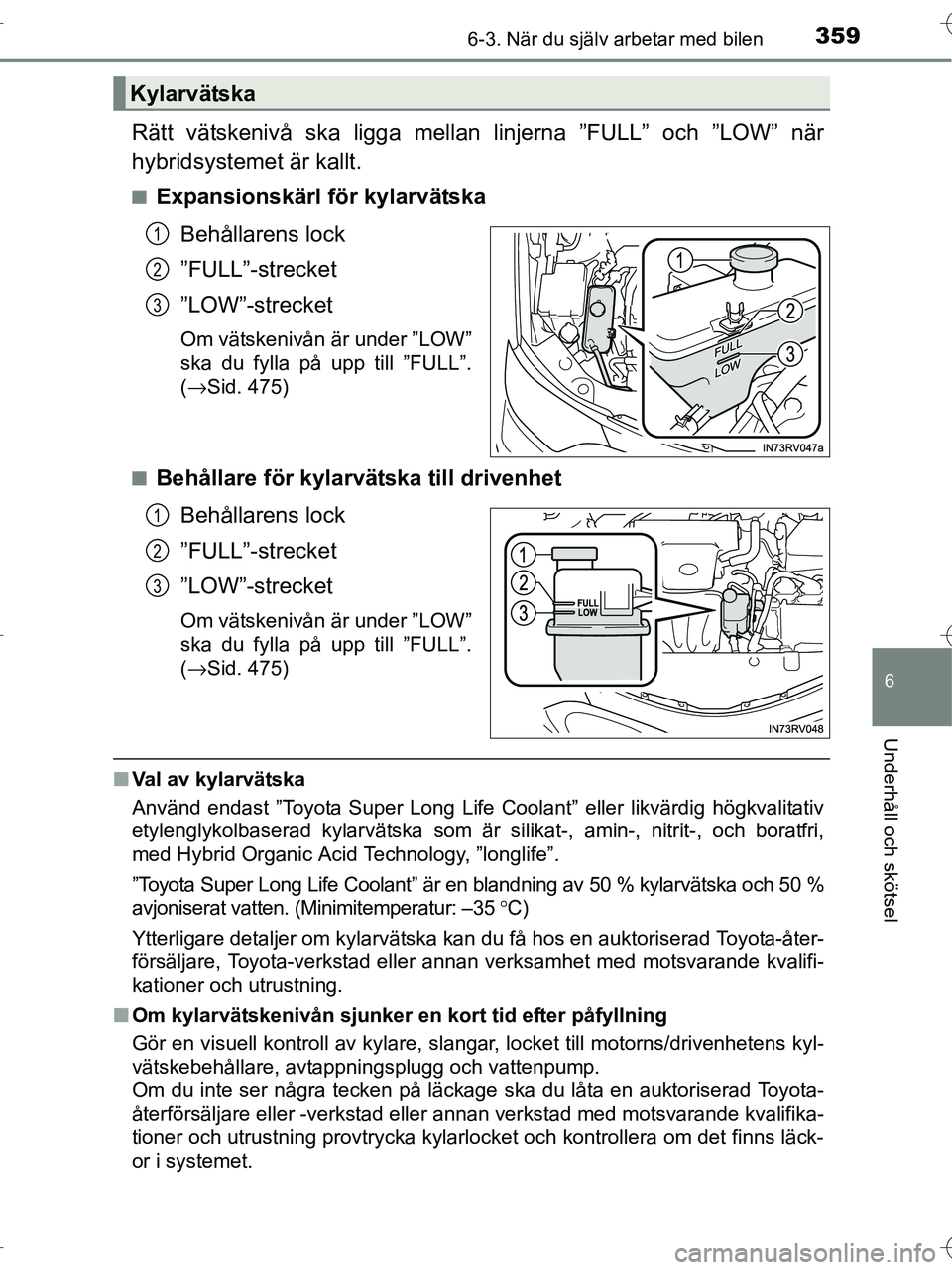

3596-3. När du själv arbetar med bilen
OM42B04SE
6
Underhåll och skötsel
Rätt vätskenivå ska ligga mellan linjerna ”FULL” och ”LOW” när
hybridsystemet är kallt.
■Expansionskärl för kylarvätskaBehållarens lock
”FULL”-strecket
”LOW”-strecket
Om vätskenivån är under ”LOW”
ska du fylla på upp till ”FULL”.
(→Sid. 475)
■
Behållare för kylarvätska till drivenhet Behållarens lock
”FULL”-strecket
”LOW”-strecket
Om vätskenivån är under ”LOW”
ska du fylla på upp till ”FULL”.
(→Sid. 475)
■ Val av kylarvätska
Använd endast ”Toyota Super Long Life Coolant” eller likvärdig högkvalitativ
etylenglykolbaserad kylarvätska som är silikat-, amin-, nitrit-, och boratfri,
med Hybrid Organic Acid Technology, ”longlife”.
”Toyota Super Long Life Coolant” är en blandning av 50 % kylarvätska och 50 %
avjoniserat vatten. (Minimitemperatur: –35 °C)
Ytterligare detaljer om kylarvätska kan du få hos en auktoriserad Toyota-åter-
försäljare, Toyota-verkstad eller annan verksamhet med motsvarande kvalifi-
kationer och utrustning.
■ Om kylarvätskenivån sjunker en kort tid efter påfyllning
Gör en visuell kontroll av kylare, slangar, locket till motorns/drivenhetens kyl-
vätskebehållare, avtappningsplugg och vattenpump.
Om du inte ser några tecken på läckage ska du låta en auktoriserad Toyota-
återförsäljare eller -verkstad eller annan verkstad med motsvarande kvalifika-
tioner och utrustning provtrycka kylarlocket och kontrollera om det finns läck-
or i systemet.
Kylarvätska
1
2
3
1
2
3
OM42B04SE.book Page 359 Wedne sday, September 7, 2016 1:34 AM

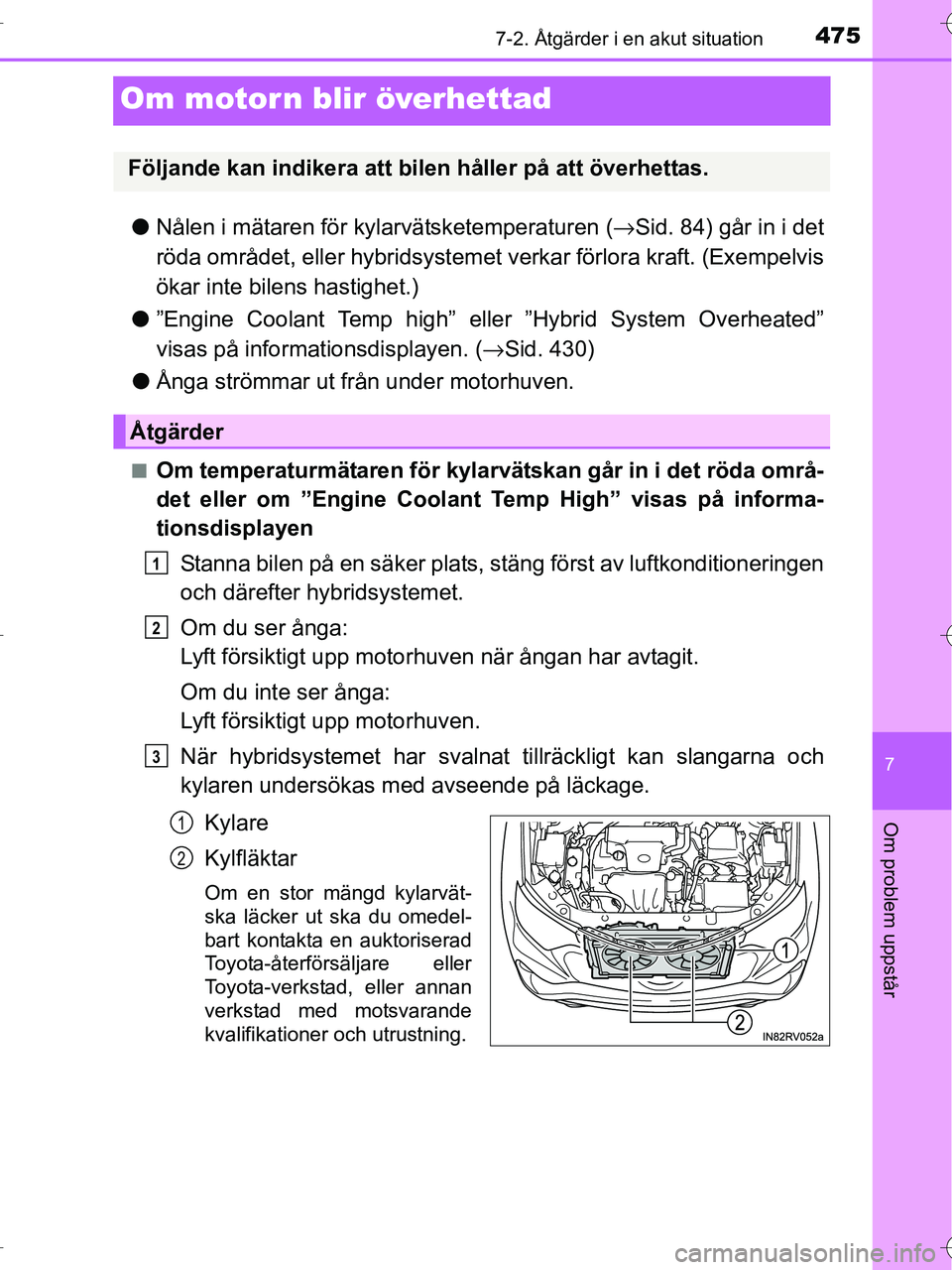

4757-2. Åtgärder i en akut situation
OM42B04SE
7
Om problem uppstår
Om motorn blir överhettad
●Nålen i mätaren för kylarvätsketemperaturen ( →Sid. 84) går in i det
röda området, eller hybridsystemet verkar förlora kraft. (Exempelvis
ökar inte bilens hastighet.)
● ”Engine Coolant Temp high” eller ”Hybrid System Overheated”
visas på informationsdisplayen. ( →Sid. 430)
● Ånga strömmar ut från under motorhuven.
■Om temperaturmätaren för kylarvätskan går in i det röda områ-
det eller om ”Engine Coolant Temp High” visas på informa-
tionsdisplayen
Stanna bilen på en säker plats, stäng först av luftkonditioneringen
och därefter hybridsystemet.
Om du ser ånga:
Lyft försiktigt upp motorhuven när ångan har avtagit.
Om du inte ser ånga:
Lyft försiktigt upp motorhuven.
När hybridsystemet har svalnat tillräckligt kan slangarna och
kylaren undersökas med avseende på läckage.
Kylare
Kylfläktar
Om en stor mängd kylarvät-
ska läcker ut ska du omedel-
bart kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Följande kan indikera att bilen håller på att överhettas.
Åtgärder
1
2
3
1
2
OM42B04SE.book Page 475 Wedne sday, September 7, 2016 1:34 AM

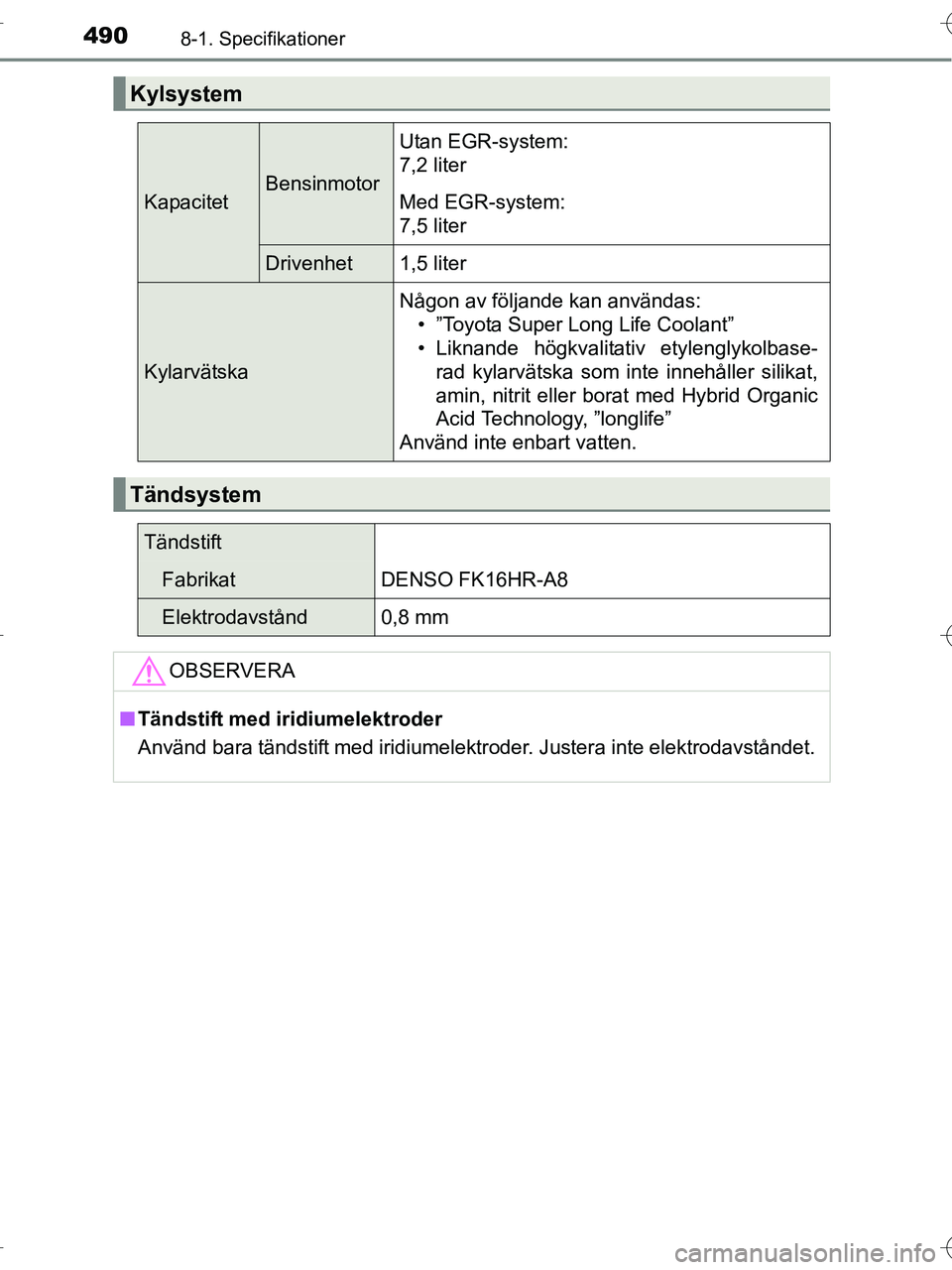

4908-1. Specifikationer
OM42B04SE
Kylsystem
KapacitetBensinmotor
Utan EGR-system:
7,2 liter
Med EGR-system:
7,5 liter
Drivenhet1,5 liter
Kylarvätska
Någon av följande kan användas:• ”Toyota Super Long Life Coolant”
• Liknande högkvalitativ etylenglykolbase-rad kylarvätska som inte innehåller silikat,
amin, nitrit eller borat med Hybrid Organic
Acid Technology, ”longlife”
Använd inte enbart vatten.
Tändsystem
Tändstift
FabrikatDENSO FK16HR-A8
Elektrodavstånd0,8 mm
OBSERVERA
■ Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
