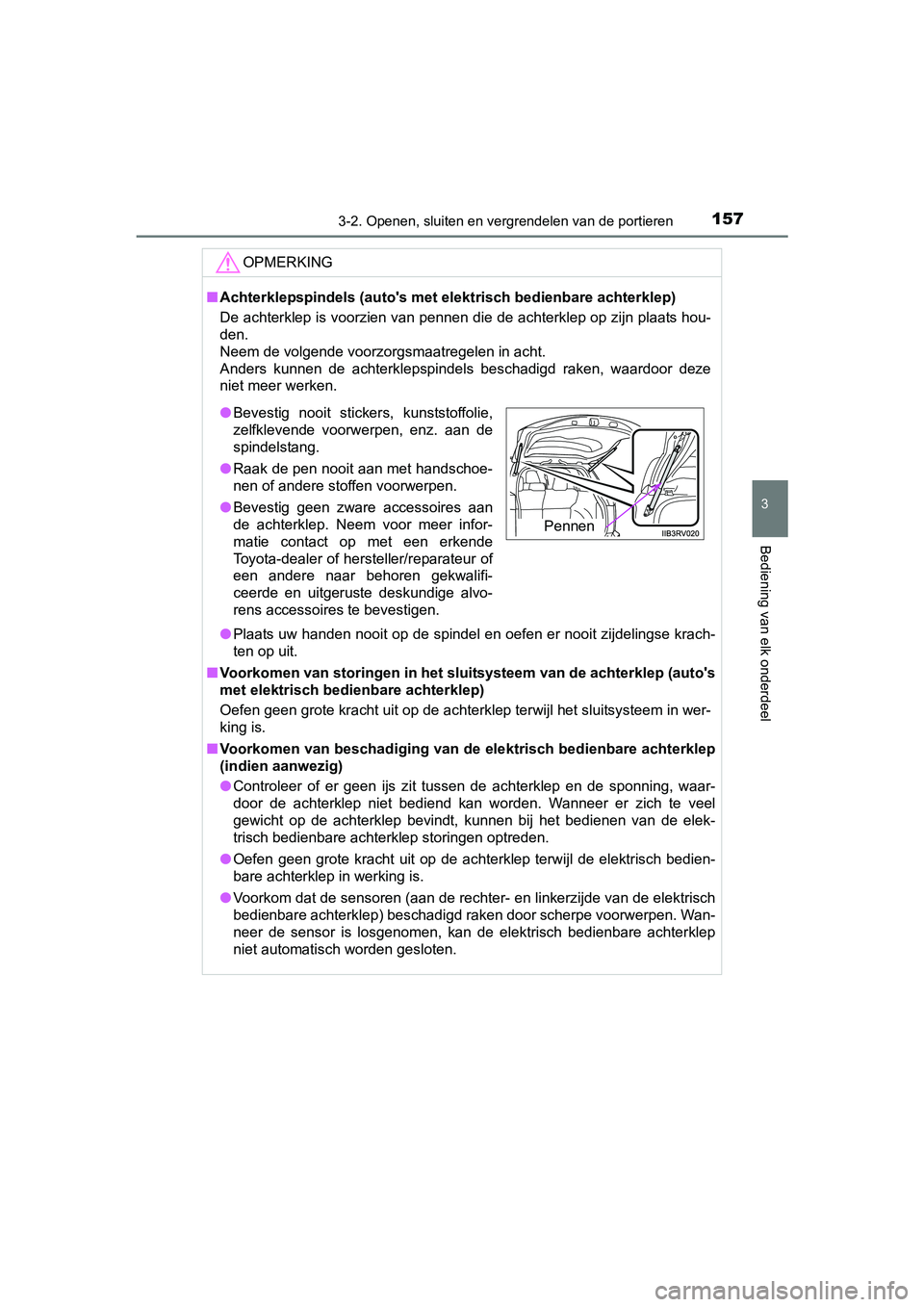

1573-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
RAV4-HV_OM_OM42B04E_(EE)
OPMERKING
■Achterklepspindels (auto's met elektrisch bedienbare achterklep )
De achterklep is voorzien van pennen die de achterklep op zijn plaats hou-
den.
Neem de volgende voorzorgsmaatregelen in acht.
Anders kunnen de achterklepspindels beschadigd raken, waardoor deze
niet meer werken.
● Plaats uw handen nooit op de spindel en oefen er nooit zijdelingse krach-
ten op uit.
■ Voorkomen van storingen in het sluitsysteem van de achterklep ( auto's
met elektrisch bedienbare achterklep)
Oefen geen grote kracht uit op de achterklep terwijl het sluits ysteem in wer-
king is.
■ Voorkomen van beschadiging van de elektrisch bedienbare achterk lep
(indien aanwezig)
● Controleer of er geen ijs zit tussen de achterklep en de sponni ng, waar-
door de achterklep niet bediend kan worden. Wanneer er zich te veel
gewicht op de achterklep bevindt, kunnen bij het bedienen van d e elek-
trisch bedienbare achterklep storingen optreden.
● Oefen geen grote kracht uit op de achterklep terwijl de elektri sch bedien-
bare achterklep in werking is.
● Voorkom dat de sensoren (aan de rechter- en linkerzijde van de elektrisch
bedienbare achterklep) beschadigd raken door scherpe voorwerpen. Wan-
neer de sensor is losgenomen, kan de elektrisch bedienbare achterklep
niet automatisch worden gesloten.
●Bevestig nooit stickers, kunststoffolie,
zelfklevende voorwerpen, enz. aan de
spindelstang.
● Raak de pen nooit aan met handschoe-
nen of andere stoffen voorwerpen.
● Bevestig geen zware accessoires aan
de achterklep. Neem voor meer infor-
matie contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige alvo-
rens accessoires te bevestigen.
Pennen
RAV4-HV_OM_OM42B04E_(EE).book Page 157 Friday, August 5, 2016 4:24 PM

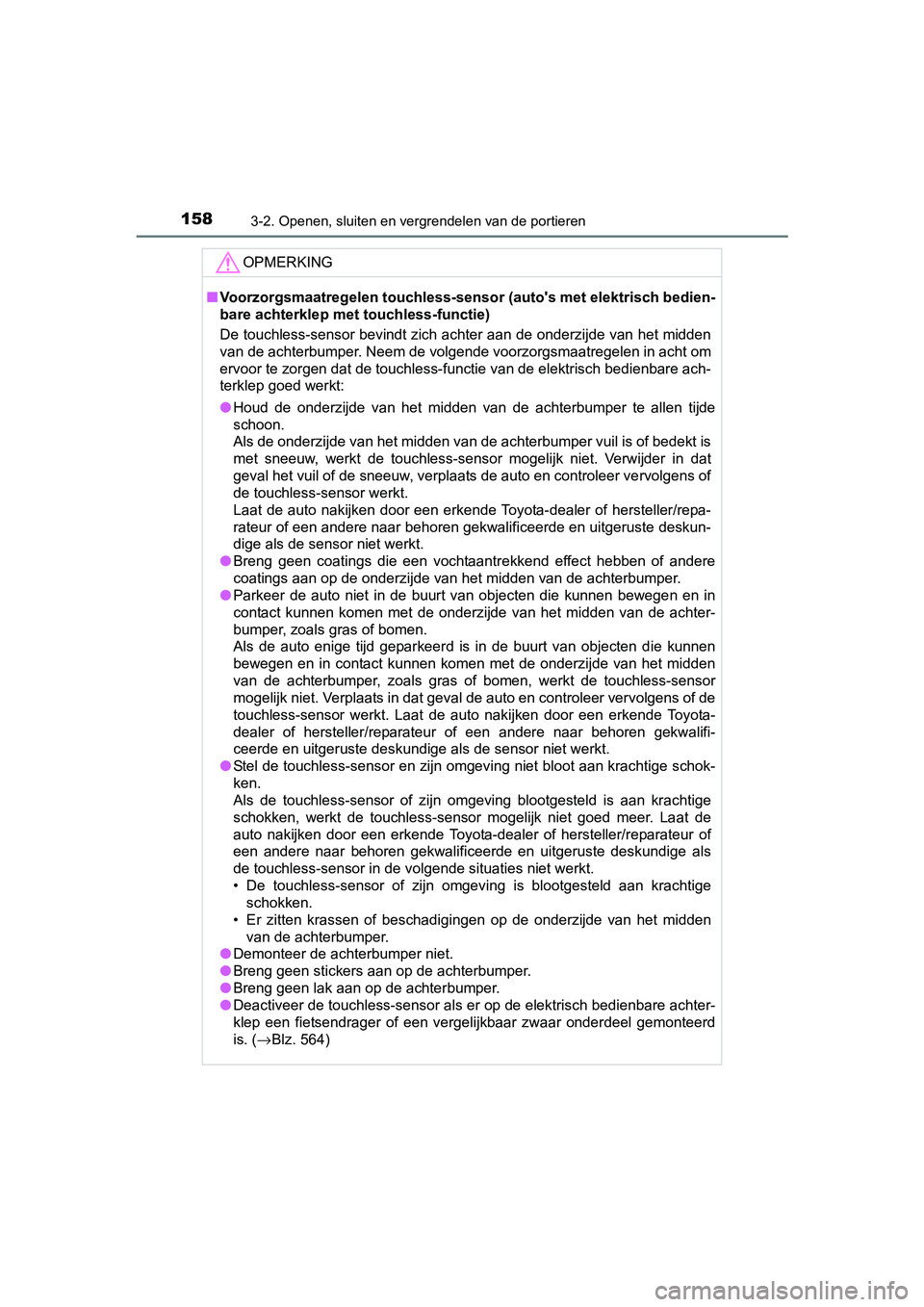

1583-2. Openen, sluiten en vergrendelen van de portieren
RAV4-HV_OM_OM42B04E_(EE)
OPMERKING
■Voorzorgsmaatregelen touchless- sensor (auto's met elektrisch bedien-
bare achterklep met touchless-functie)
De touchless-sensor bevindt zich achter aan de onderzijde van het midden
van de achterbumper. Neem de volgende voorzorgsmaatregelen in a cht om
ervoor te zorgen dat de touchless-functie van de elektrisch bedienbare ach-
terklep goed werkt:
● Houd de onderzijde van het midden van de achterbumper te allen tijde
schoon.
Als de onderzijde van het midden van de achterbumper vuil is of bedekt is
met sneeuw, werkt de touchless-sensor mogelijk niet. Verwijder in dat
geval het vuil of de sneeuw, verplaats de auto en controleer ve rvolgens of
de touchless-sensor werkt.
Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige als de sensor niet werkt.
● Breng geen coatings die een vochtaantrekkend effect hebben of a ndere
coatings aan op de onderzijde van het midden van de achterbumpe r.
● Parkeer de auto niet in de buurt van objecten die kunnen bewege n en in
contact kunnen komen met de onderzijde van het midden van de ac hter-
bumper, zoals gras of bomen.
Als de auto enige tijd geparkeerd is in de buurt van objecten d ie kunnen
bewegen en in contact kunnen komen met de onderzijde van het midden
van de achterbumper, zoals gras of bomen, werkt de touchless-sensor
mogelijk niet. Verplaats in dat geval de auto en controleer ver volgens of de
touchless-sensor werkt. Laat de auto nakijken door een erkende Toyota-
dealer of hersteller/reparat eur of een andere naar behoren gekw alifi-
ceerde en uitgeruste deskundige als de sensor niet werkt.
● Stel de touchless-sensor en zijn omgeving niet bloot aan kracht ige schok-
ken.
Als de touchless-sensor of zijn omgeving blootgesteld is aan kr achtige
schokken, werkt de touchless-sensor mogelijk niet goed meer. La at de
auto nakijken door een erkende Toyota-dealer of hersteller/repa rateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e als
de touchless-sensor in de volgende situaties niet werkt.
• De touchless-sensor of zijn omgeving is blootgesteld aan krach tige
schokken.
• Er zitten krassen of beschadigingen op de onderzijde van het m idden
van de achterbumper.
● Demonteer de achterbumper niet.
● Breng geen stickers aan op de achterbumper.
● Breng geen lak aan op de achterbumper.
● Deactiveer de touchless-sensor als er op de elektrisch bedienba re achter-
klep een fietsendrager of een vergelijkbaar zwaar onderdeel gem onteerd
is. ( →Blz. 564)
RAV4-HV_OM_OM42B04E_(EE).book Page 158 Friday, August 5, 2016 4:24 PM

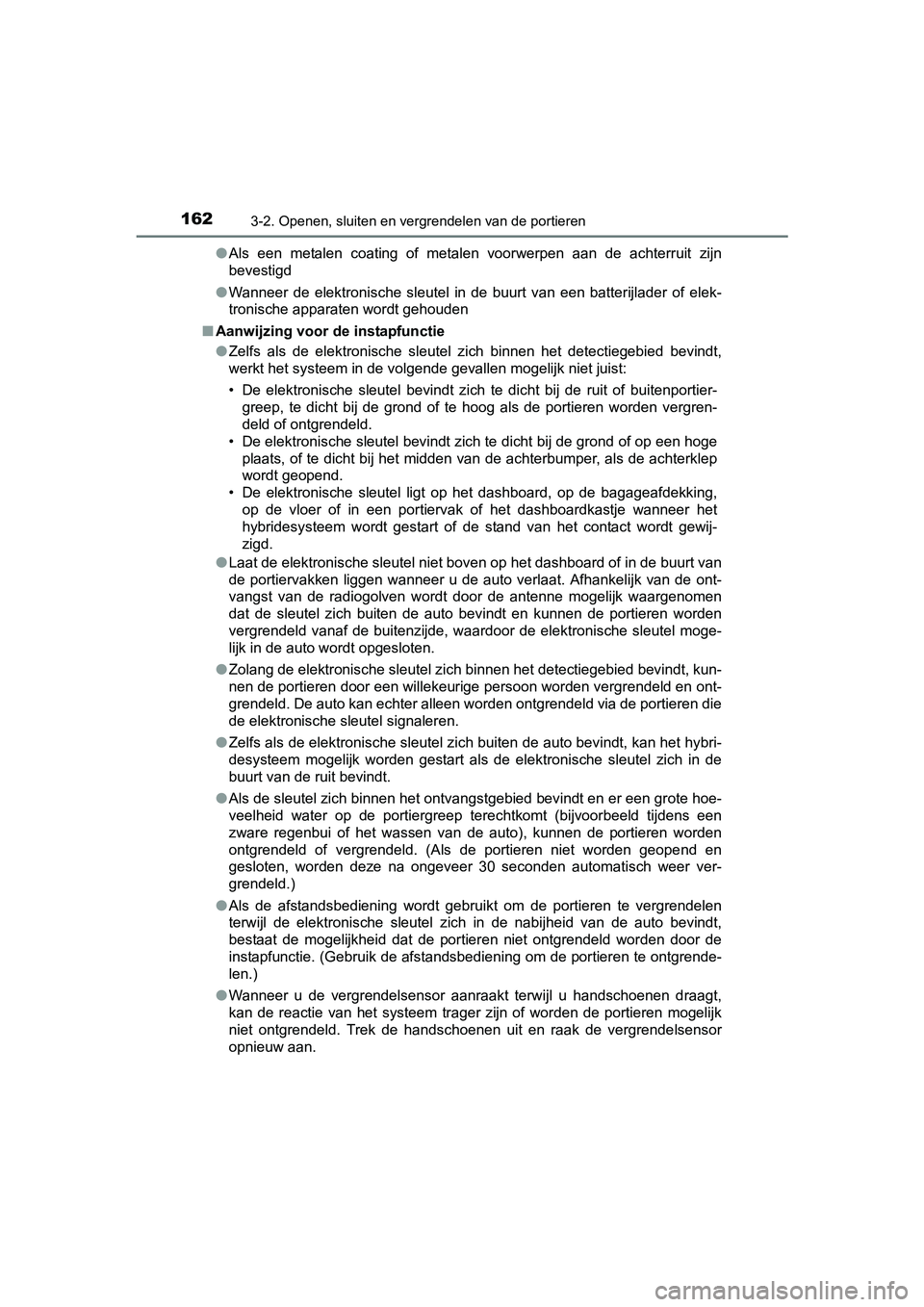

1623-2. Openen, sluiten en vergrendelen van de portieren
RAV4-HV_OM_OM42B04E_(EE)●
Als een metalen coating of metalen voorwerpen aan de achterruit zijn
bevestigd
● Wanneer de elektronische sleutel in de buurt van een batterijlader of elek-
tronische apparaten wordt gehouden
■ Aanwijzing voor de instapfunctie
●Zelfs als de elektronische sleutel zich binnen het detectiegebied bevindt,
werkt het systeem in de volgende gevallen mogelijk niet juist:
• De elektronische sleutel bevindt zich te dicht bij de ruit of buitenportier-
greep, te dicht bij de grond of te hoog als de portieren worden vergren-
deld of ontgrendeld.
• De elektronische sleutel bevindt zich te dicht bij de grond of op een hoge
plaats, of te dicht bij het midden van de achterbumper, als de achterklep
wordt geopend.
• De elektronische sleutel ligt op het dashboard, op de bagageaf dekking,
op de vloer of in een portiervak of het dashboardkastje wanneer het
hybridesysteem wordt gestart of de stand van het contact wordt gewij-
zigd.
● Laat de elektronische sleutel niet boven op het dashboard of in de buurt van
de portiervakken liggen wanneer u de auto verlaat. Afhankelijk van de ont-
vangst van de radiogolven wordt door de antenne mogelijk waarge nomen
dat de sleutel zich buiten de auto bevindt en kunnen de portieren worden
vergrendeld vanaf de buitenzijde, waardoor de elektronische sle utel moge-
lijk in de auto wordt opgesloten.
● Zolang de elektronische sleutel zich binnen het detectiegebied bevindt, kun-
nen de portieren door een willekeurige persoon worden vergrendeld en ont-
grendeld. De auto kan echter alleen worden ontgrendeld via de p ortieren die
de elektronische sleutel signaleren.
● Zelfs als de elektronische sleutel zich buiten de auto bevindt, kan het hybri-
desysteem mogelijk worden gestart als de elektronische sleutel zich in de
buurt van de ruit bevindt.
● Als de sleutel zich binnen het ontvangstgebied bevindt en er ee n grote hoe-
veelheid water op de portiergreep terechtkomt (bijvoorbeeld tij dens een
zware regenbui of het wassen van de auto), kunnen de portieren worden
ontgrendeld of vergrendeld. (Als de portieren niet worden geope nd en
gesloten, worden deze na ongeveer 30 seconden automatisch weer ver-
grendeld.)
● Als de afstandsbediening wordt gebruikt om de portieren te verg rendelen
terwijl de elektronische sleutel zich in de nabijheid van de auto bevindt,
bestaat de mogelijkheid dat de portieren niet ontgrendeld worde n door de
instapfunctie. (Gebruik de afstandsbediening om de portieren te ontgrende-
len.)
● Wanneer u de vergrendelsensor aanraakt terwijl u handschoenen d raagt,
kan de reactie van het systeem trager zijn of worden de portieren mogelijk
niet ontgrendeld. Trek de handschoenen uit en raak de vergrende lsensor
opnieuw aan.
RAV4-HV_OM_OM42B04E_(EE).book Page 162 Friday, August 5, 2016 4:24 PM

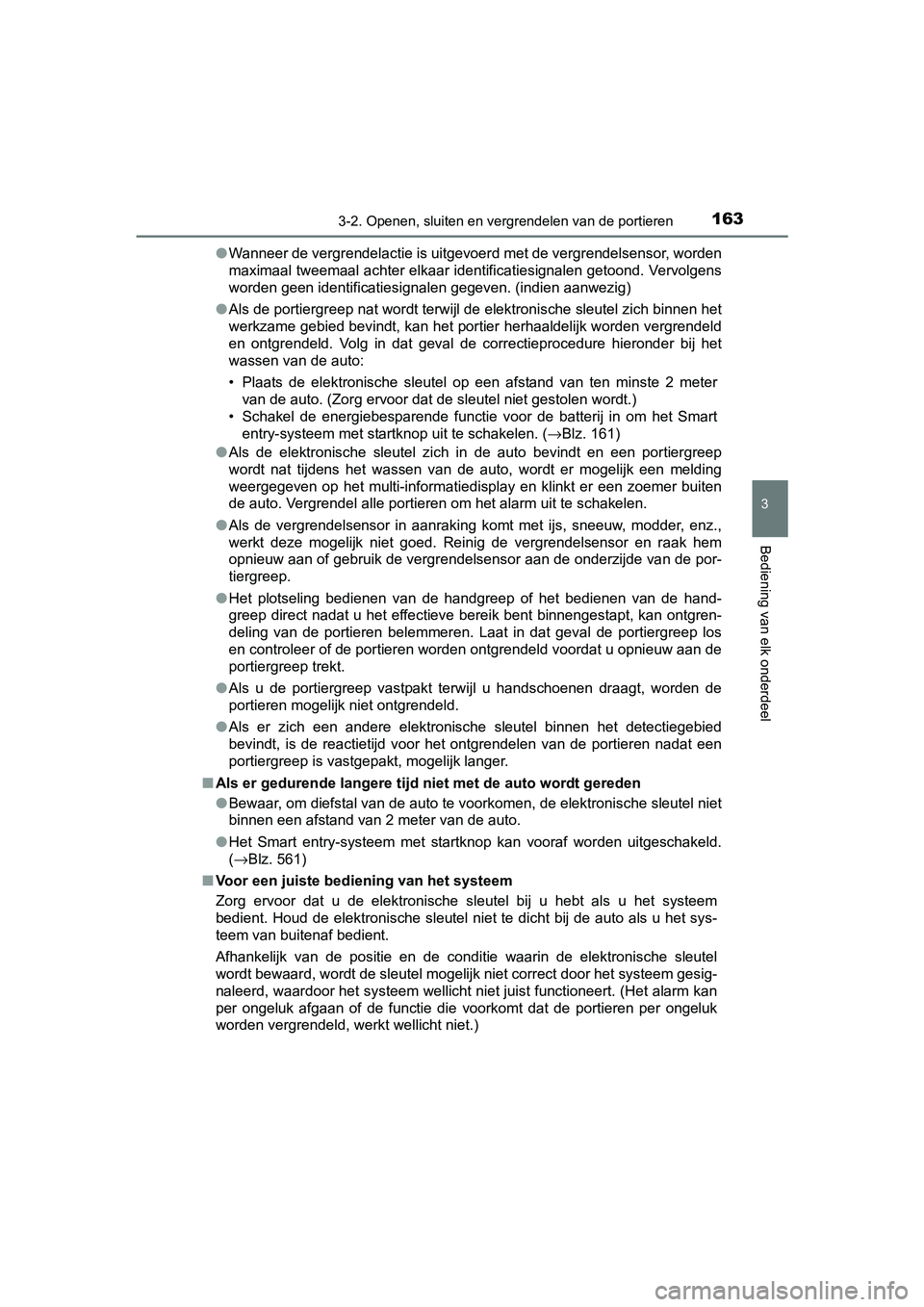

1633-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
RAV4-HV_OM_OM42B04E_(EE)●
Wanneer de vergrendelactie is uitgevoerd met de vergrendelsensor, worden
maximaal tweemaal achter elkaar identificatiesignalen getoond. Vervolgens
worden geen identificatiesignalen gegeven. (indien aanwezig)
● Als de portiergreep nat wordt terwijl de elektronische sleutel zich binnen het
werkzame gebied bevindt, kan het portier herhaaldelijk worden v ergrendeld
en ontgrendeld. Volg in dat geval de correctieprocedure hierond er bij het
wassen van de auto:
• Plaats de elektronische sleutel op een afstand van ten minste 2 meter
van de auto. (Zorg ervoor dat de sleutel niet gestolen wordt.)
• Schakel de energiebesparende functie voor de batterij in om het Smart entry-systeem met startknop uit te schakelen. ( →Blz. 161)
● Als de elektronische sleutel zich in de auto bevindt en een portiergreep
wordt nat tijdens het wassen van de auto, wordt er mogelijk een melding
weergegeven op het multi-informatiedisplay en klinkt er een zoe mer buiten
de auto. Vergrendel alle portieren om het alarm uit te schakelen.
● Als de vergrendelsensor in aanraking komt met ijs, sneeuw, modder, enz.,
werkt deze mogelijk niet goed. Reinig de vergrendelsensor en ra ak hem
opnieuw aan of gebruik de vergrendelsensor aan de onderzijde va n de por-
tiergreep.
● Het plotseling bedienen van de handgreep of het bedienen van de hand-
greep direct nadat u het effectieve bereik bent binnengestapt, kan ontgren-
deling van de portieren belemmeren. Laat in dat geval de portie rgreep los
en controleer of de portieren worden ontgrendeld voordat u opni euw aan de
portiergreep trekt.
● Als u de portiergreep vastpakt terwijl u handschoenen draagt, w orden de
portieren mogelijk niet ontgrendeld.
● Als er zich een andere elektronische sleutel binnen het detecti egebied
bevindt, is de reactietijd voor het ontgrendelen van de portier en nadat een
portiergreep is vastgepakt, mogelijk langer.
■ Als er gedurende langere tijd niet met de auto wordt gereden
●Bewaar, om diefstal van de auto te voorkomen, de elektronische sleutel niet
binnen een afstand van 2 meter van de auto.
● Het Smart entry-systeem met startknop kan vooraf worden uitgesc hakeld.
( →Blz. 561)
■ Voor een juiste bediening van het systeem
Zorg ervoor dat u de elektronische sleutel bij u hebt als u het systeem
bedient. Houd de elektronische sleutel niet te dicht bij de auto als u het sys-
teem van buitenaf bedient.
Afhankelijk van de positie en de conditie waarin de elektronisc he sleutel
wordt bewaard, wordt de sleutel mogelijk niet correct door het systeem gesig-
naleerd, waardoor het systeem wellicht niet juist functioneert. (Het alarm kan
per ongeluk afgaan of de functie die voorkomt dat de portieren per ongeluk
worden vergrendeld, werkt wellicht niet.)
RAV4-HV_OM_OM42B04E_(EE).book Page 163 Friday, August 5, 2016 4:24 PM

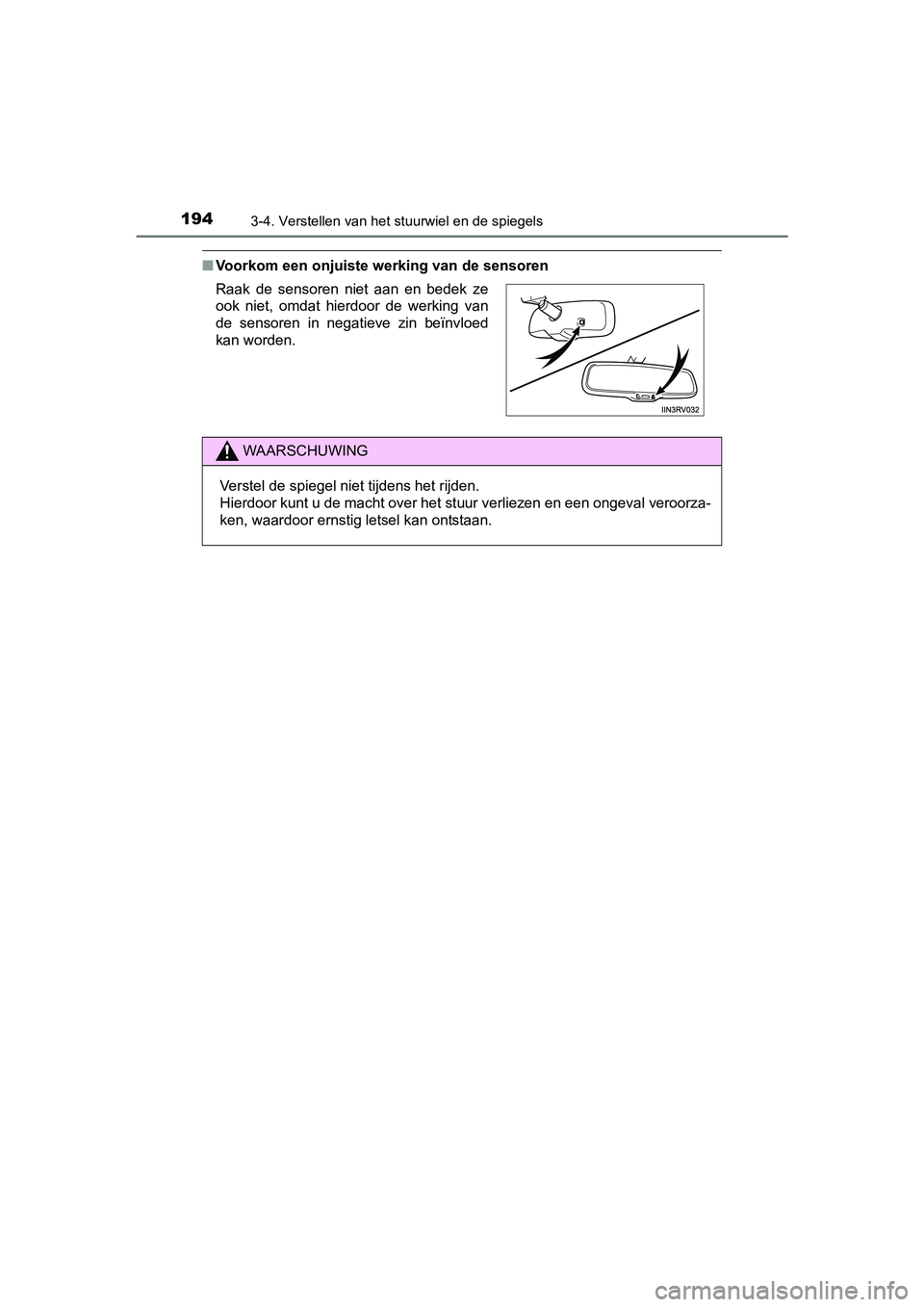

1943-4. Verstellen van het stuurwiel en de spiegels
RAV4-HV_OM_OM42B04E_(EE)
■Voorkom een onjuiste werking van de sensoren
Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
WAARSCHUWING
Verstel de spiegel niet tijdens het rijden.
Hierdoor kunt u de macht over het stuur verliezen en een ongeva l veroorza-
ken, waardoor ernstig letsel kan ontstaan.
RAV4-HV_OM_OM42B04E_(EE).book Page 194 Friday, August 5, 2016 4:24 PM

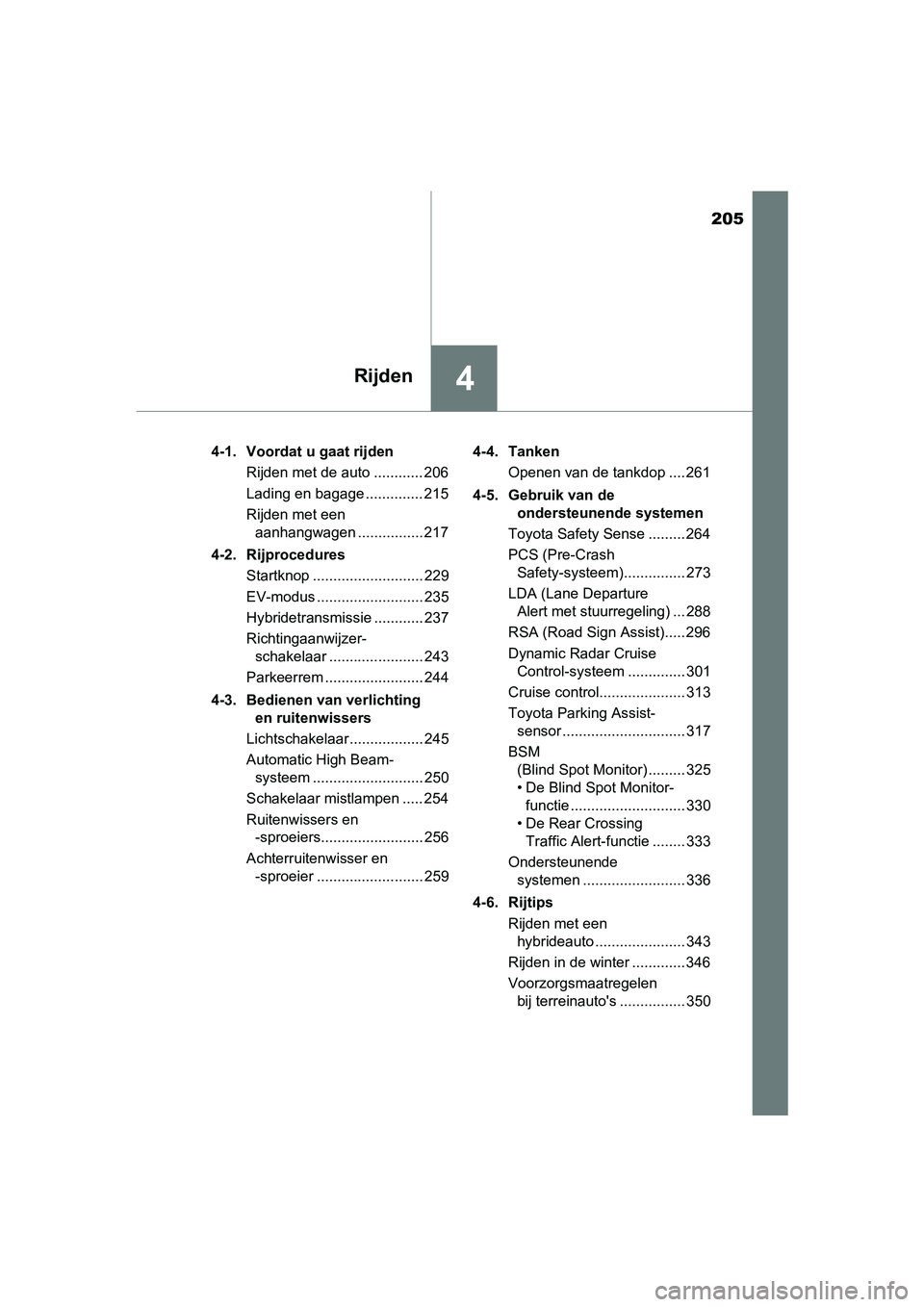

205
4Rijden
RAV4-HV_OM_OM42B04E_(EE)4-1. Voordat u gaat rijden
Rijden met de auto ............ 206
Lading en bagage .............. 215
Rijden met een aanhangwagen ................ 217
4-2. Rijprocedures Startknop ........................... 229
EV-modus .......................... 235
Hybridetransmissie ............ 237
Richtingaanwijzer-schakelaar ....................... 243
Parkeerrem ........................ 244
4-3. Bedienen van verlichting en ruitenwissers
Lichtschakelaar.................. 245
Automatic High Beam- systeem ........................... 250
Schakelaar mistlampen ..... 254
Ruitenwissers en -sproeiers......................... 256
Achterruitenwisser en -sproeier .......................... 259 4-4. Tanken
Openen van de tankdop .... 261
4-5. Gebruik van de ondersteunende systemen
Toyota Safety Sense ......... 264
PCS (Pre-Crash Safety-systeem)............... 273
LDA (Lane Departure Alert met stuurregeling) ... 288
RSA (Road Sign Assist)..... 296
Dynamic Radar Cruise Control-systeem .............. 301
Cruise control..................... 313
Toyota Parking Assist- sensor .............................. 317
BSM (Blind Spot Monitor) ......... 325
• De Blind Spot Monitor-
functie ............................ 330
• De Rear Crossing
Traffic Alert-functie ........ 333
Ondersteunende systemen ......................... 336
4-6. Rijtips Rijden met een hybrideauto ...................... 343
Rijden in de winter ............. 346
Voorzorgsmaatregelen bij terreinauto's ................ 350
RAV4-HV_OM_OM42B04E_(EE).book Page 205 Friday, August 5, 2016 4:24 PM

245
4
4-3. Bedienen van verlichting en ruitenwissers
Rijden
RAV4-HV_OM_OM42B04E_(EE)
Lichtschakelaar
Draai aan het uiteinde van de hendel om de verlichting als volg t in te
schakelen:
Met sensor koplampregeling
De koplampen kunnen handmatig of automatisch worden
bediend.
Bedieningsinstructies
De parkeerlichten voor,
achterlichten, kenteken-
plaat- en dashboardver-
lichting gaan branden.
De koplampen en alle
hierboven genoemde ver-
lichting gaan branden.
De koplampen, dagrijver-
lichting ( →Blz. 248) en
alle verlichting die hierbo-
ven genoemd is, worden
automatisch in- en uitge-
schakeld.
(Wanneer het contact
AAN staat.)
De dagrijverlichting wordt
ingeschakeld.
( → Blz. 248)1
2
3
4
(indien
aanwezig)
RAV4-HV_OM_OM42B04E_(EE).book Page 245 Friday, August 5, 2016 4:24 PM

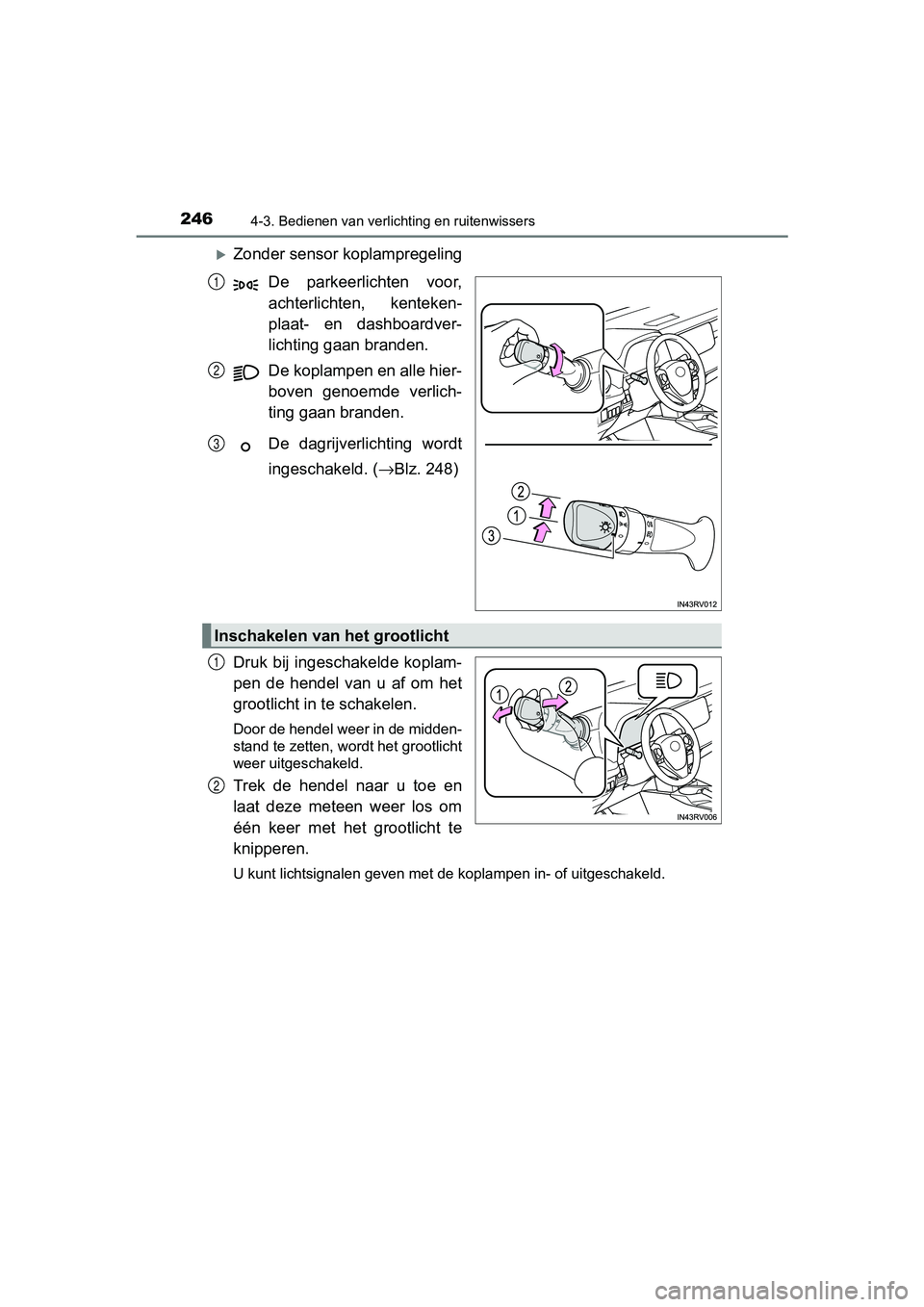

2464-3. Bedienen van verlichting en ruitenwissers
RAV4-HV_OM_OM42B04E_(EE)
Zonder sensor koplampregelingDe parkeerlichten voor,
achterlichten, kenteken-
plaat- en dashboardver-
lichting gaan branden.
De koplampen en alle hier-
boven genoemde verlich-
ting gaan branden.
De dagrijverlichting wordt
ingeschakeld. ( →Blz. 248)
Druk bij ingeschakelde koplam-
pen de hendel van u af om het
grootlicht in te schakelen.
Door de hendel weer in de midden-
stand te zetten, wordt het grootlicht
weer uitgeschakeld.
Trek de hendel naar u toe en
laat deze meteen weer los om
één keer met het grootlicht te
knipperen.
U kunt lichtsignalen geven met de koplampen in- of uitgeschakeld.
1
2
3
Inschakelen van het grootlicht
1
2
RAV4-HV_OM_OM42B04E_(EE).book Page 246 Friday, August 5, 2016 4:24 PM

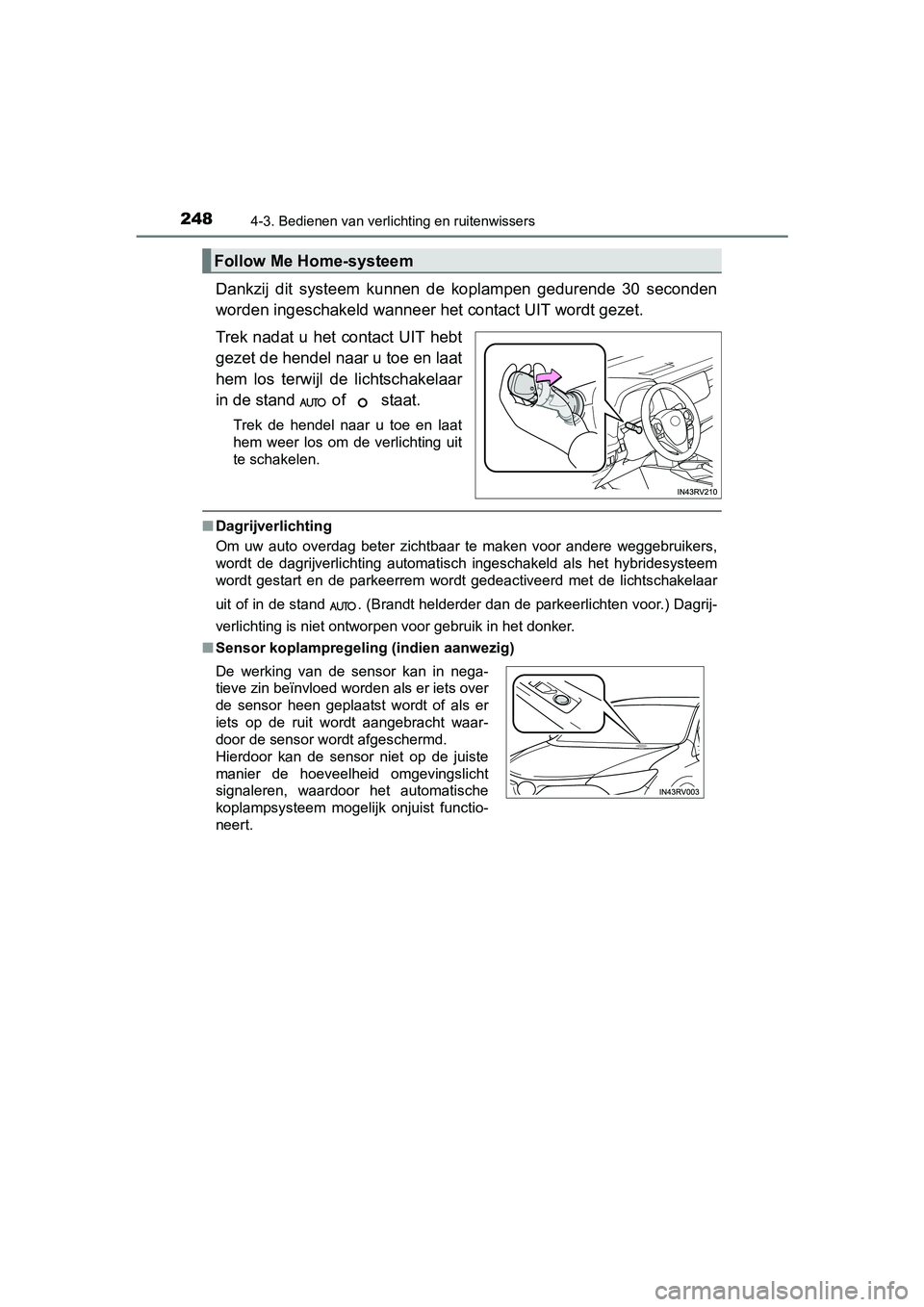

2484-3. Bedienen van verlichting en ruitenwissers
RAV4-HV_OM_OM42B04E_(EE)
Dankzij dit systeem kunnen de koplampen gedurende 30 seconden
worden ingeschakeld wanneer het contact UIT wordt gezet.
Trek nadat u het contact UIT hebt
gezet de hendel naar u toe en laat
hem los terwijl de lichtschakelaar
in de stand of staat.
Trek de hendel naar u toe en laat
hem weer los om de verlichting uit
te schakelen.
■Dagrijverlichting
Om uw auto overdag beter zichtbaar te maken voor andere weggebruikers,
wordt de dagrijverlichting automatisch ingeschakeld als het hyb ridesysteem
wordt gestart en de parkeerrem wordt gedeactiveerd met de licht schakelaar
uit of in de stand . (Brandt helderder dan de parkeerlichten vo or.) Dagrij-
verlichting is niet ontworpen voor gebruik in het donker.
■ Sensor koplampregeling (indien aanwezig)
Follow Me Home-systeem
De werking van de sensor kan in nega-
tieve zin beïnvloed worden als er iets over
de sensor heen geplaatst wordt of als er
iets op de ruit wordt aangebracht waar-
door de sensor wordt afgeschermd.
Hierdoor kan de sensor niet op de juiste
manier de hoeveelheid omgevingslicht
signaleren, waardoor het automatische
koplampsysteem mogelijk onjuist functio-
neert.
RAV4-HV_OM_OM42B04E_(EE).book Page 248 Friday, August 5, 2016 4:24 PM

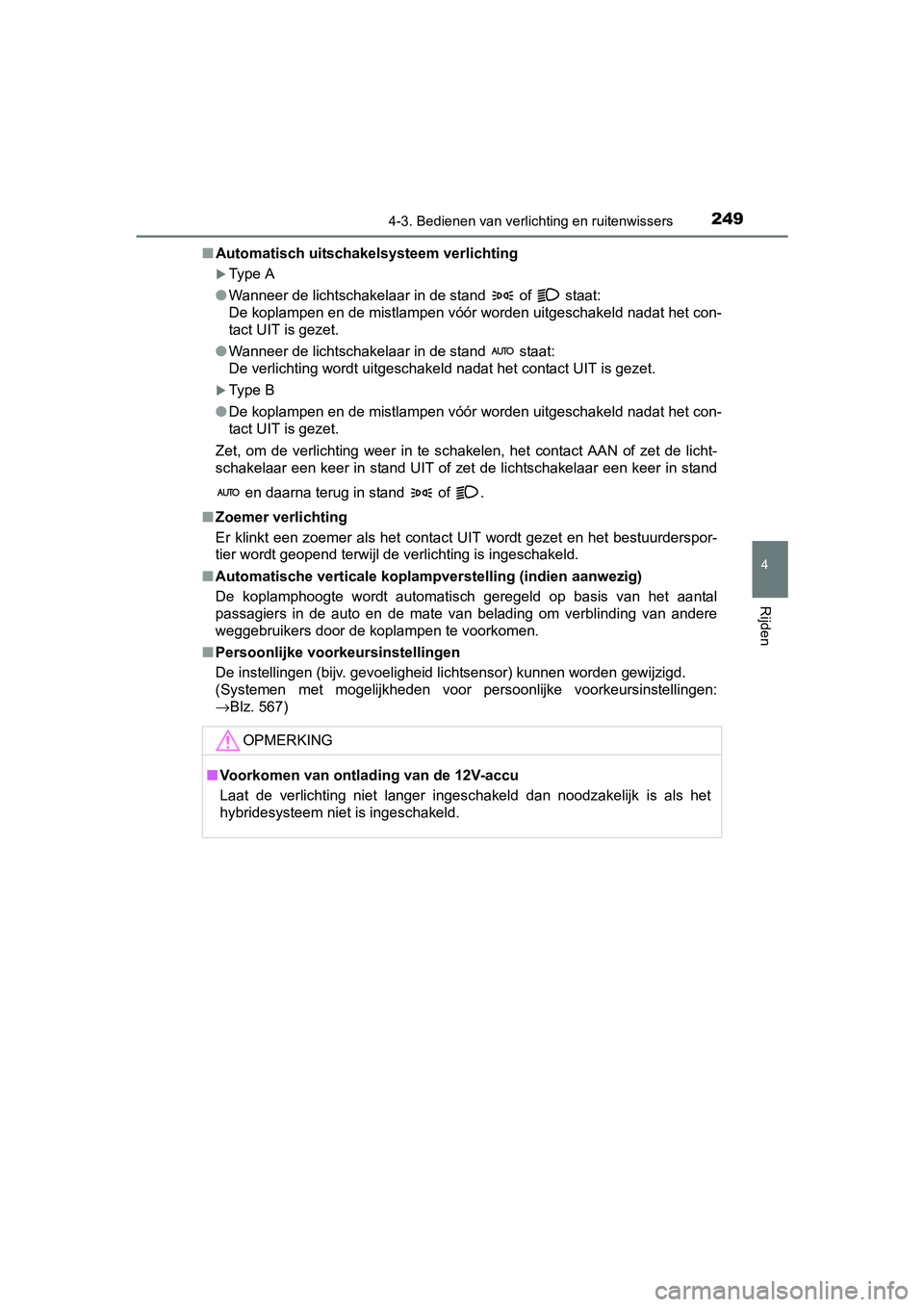

2494-3. Bedienen van verlichting en ruitenwissers
4
Rijden
RAV4-HV_OM_OM42B04E_(EE)■
Automatisch uitschakelsysteem verlichting
Type A
● Wanneer de lichtschakelaar in de stand of staat:
De koplampen en de mistlampen vóór worden uitgeschakeld nadat h et con-
tact UIT is gezet.
● Wanneer de lichtschakelaar in de stand staat:
De verlichting wordt uitgeschakeld nadat het contact UIT is gezet.
Type B
● De koplampen en de mistlampen vóór worden uitgeschakeld nadat h et con-
tact UIT is gezet.
Zet, om de verlichting weer in te schakelen, het contact AAN of zet de licht-
schakelaar een keer in stand UIT of zet de lichtschakelaar een keer in stand
en daarna terug in stand of .
■ Zoemer verlichting
Er klinkt een zoemer als het contact UIT wordt gezet en het bes tuurderspor-
tier wordt geopend terwijl de verlichting is ingeschakeld.
■ Automatische verticale koplampverstelling (indien aanwezig)
De koplamphoogte wordt automatisch geregeld op basis van het aantal
passagiers in de auto en de mate van belading om verblinding va n andere
weggebruikers door de koplampen te voorkomen.
■ Persoonlijke voorkeursinstellingen
De instellingen (bijv. gevoeligheid lichtsensor) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstelli ngen:
→Blz. 567)
OPMERKING
■ Voorkomen van ontlading van de 12V-accu
Laat de verlichting niet langer ingeschakeld dan noodzakelijk i s als het
hybridesysteem niet is ingeschakeld.
RAV4-HV_OM_OM42B04E_(EE).book Page 249 Friday, August 5, 2016 4:24 PM
