TOYOTA RAV4 HYBRID 2017 Manual del propietario (in Spanish)

1613-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de los componentes
RAV4-HV_OM_OM42B07S_(ES)
AV I S O

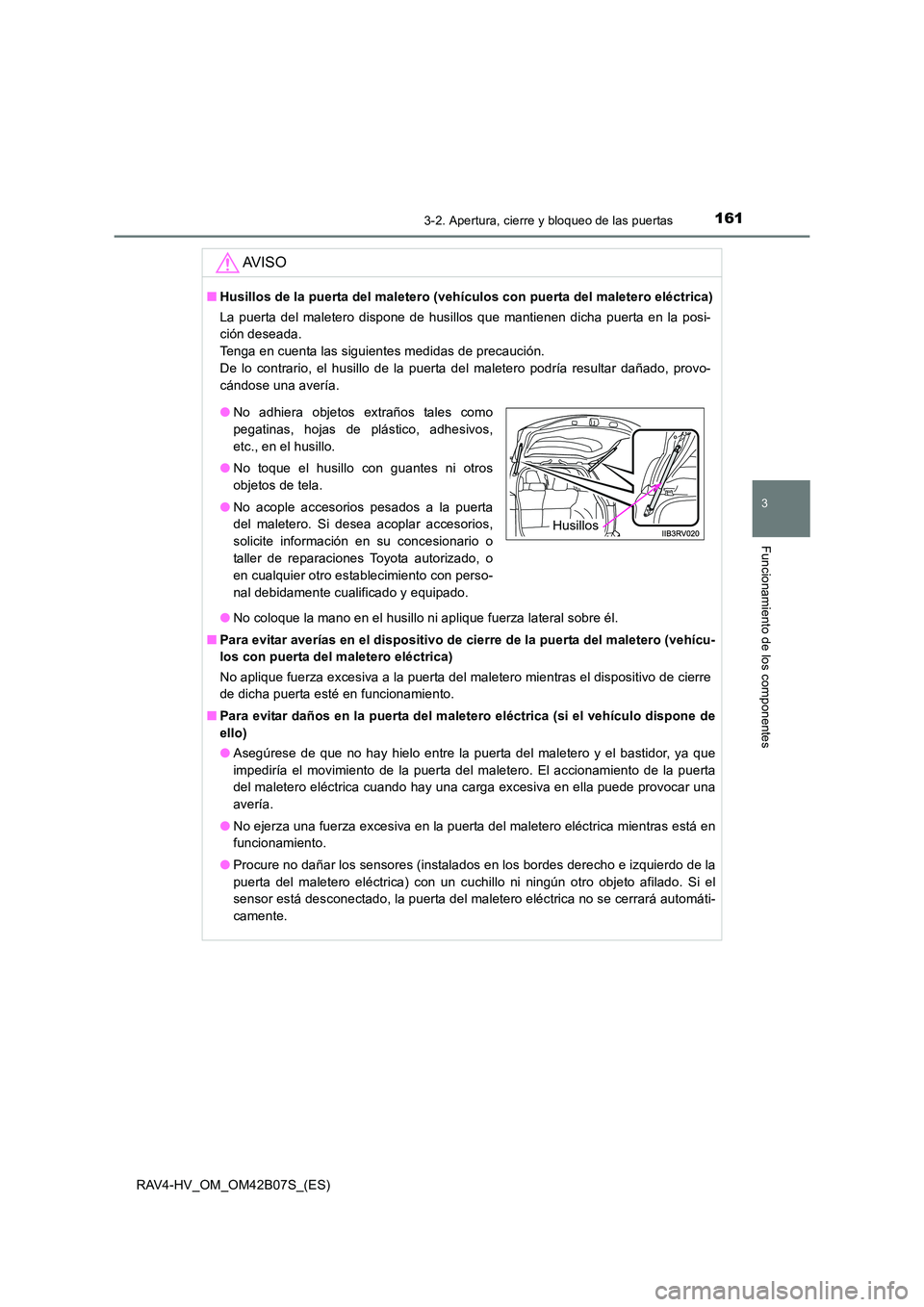

■Husillos de la puerta del maletero (vehículos con puerta del maletero eléctrica)
La puerta del maletero dispone de husillos que mantienen dicha puerta en la posi-
ción deseada.
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, el husillo de la puerta del maletero podría resultar dañado, provo-
cándose una avería.
●No coloque la mano en el husillo ni aplique fuerza lateral sobre él.
■ Para evitar averías en el dispositivo de cierre de la puerta del maletero (vehícu-
los con puerta del maletero eléctrica)
No aplique fuerza excesiva a la puerta del maletero mientras el dispositivo de cierre
de dicha puerta esté en funcionamiento.
■ Para evitar daños en la puerta del maletero eléctrica (si el vehículo dispone de
ello)
●Asegúrese de que no hay hielo entre la puerta del maletero y el bastidor, ya que
impediría el movimiento de la puerta del maletero. El accionamiento de la puerta
del maletero eléctrica cuando hay una carga excesiva en ella puede provocar una
avería.
● No ejerza una fuerza excesiva en la puerta del maletero eléctrica mientras está en
funcionamiento.
● Procure no dañar los sensores (instalados en los bordes derecho e izquierdo de la
puerta del maletero eléctrica) con un cuchillo ni ningún otro objeto afilado. Si el
sensor está desconectado, la puerta del maletero eléctrica no se cerrará automáti-
camente.
●No adhiera objetos extraños tales como
pegatinas, hojas de plástico, adhesivos,
etc., en el husillo.
● No toque el husillo con guantes ni otros
objetos de tela.
● No acople accesorios pesados a la puerta
del maletero. Si desea acoplar accesorios,
solicite información en su concesionario o
taller de reparaciones Toyota autorizado, o
en cualquier otro establecimiento con perso-
nal debidamente cualificado y equipado.
Husillos

1623-2. Apertura, cierre y bloqueo de las puertas
RAV4-HV_OM_OM42B07S_(ES)

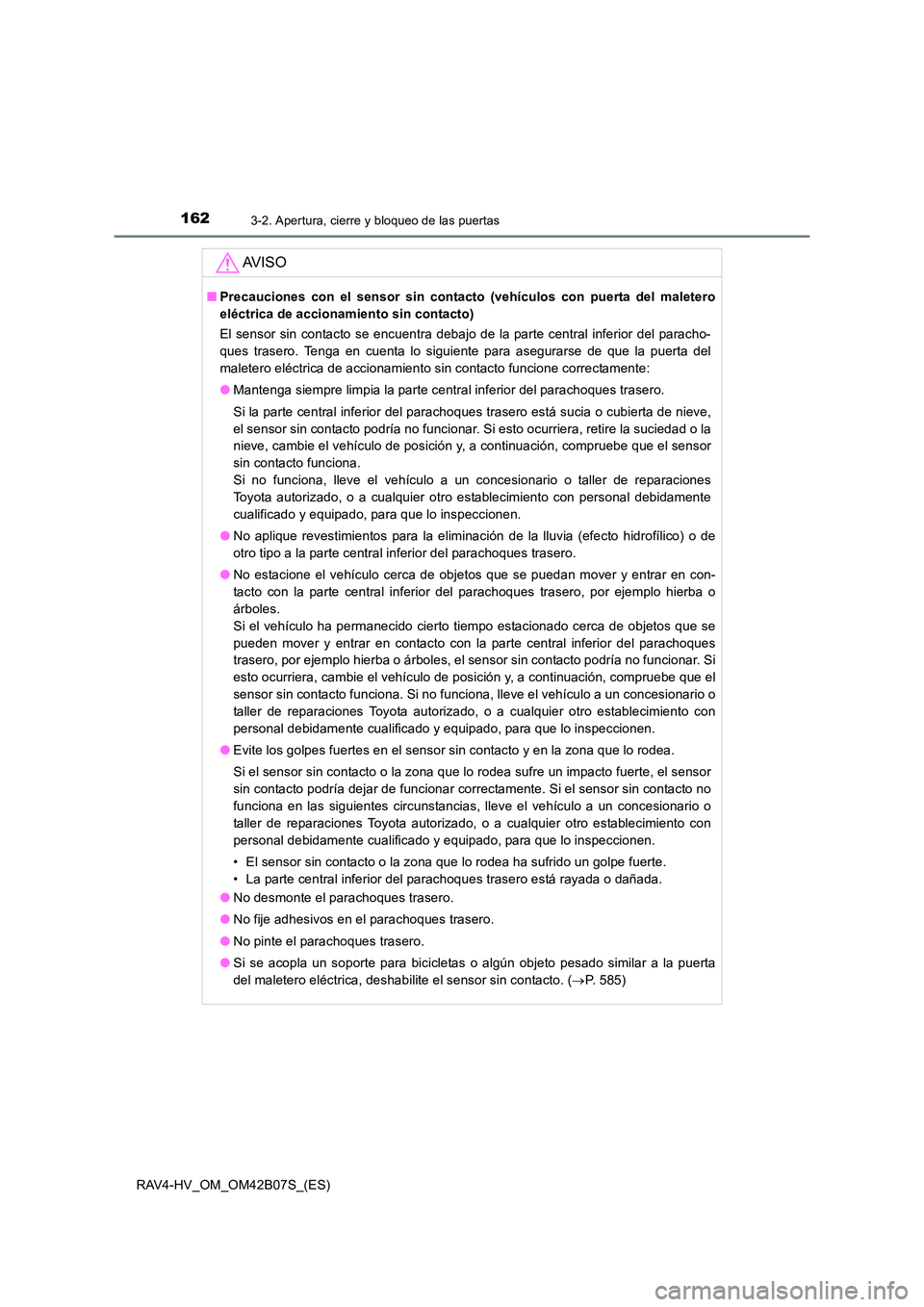

AV I S O
■Precauciones con el sensor sin contacto (vehículos con puerta del maletero
eléctrica de accionamiento sin contacto)
El sensor sin contacto se encuentra debajo de la parte central inferior del paracho-
ques trasero. Tenga en cuenta lo siguiente para asegurarse de que la puerta del
maletero eléctrica de accionamiento sin contacto funcione correctamente:
●Mantenga siempre limpia la parte central inferior del parachoques trasero.
Si la parte central inferior del parachoques trasero está sucia o cubierta de nieve,
el sensor sin contacto podría no funcionar. Si esto ocurriera, retire la suciedad o la
nieve, cambie el vehículo de posición y, a continuación, compruebe que el sensor
sin contacto funciona.
Si no funciona, lleve el vehículo a un concesionario o taller de reparaciones
Toyota autorizado, o a cualquier otro establecimiento con personal debidamente
cualificado y equipado, para que lo inspeccionen.
● No aplique revestimientos para la eliminación de la lluvia (efecto hidrofílico) o de
otro tipo a la parte central inferior del parachoques trasero.
● No estacione el vehículo cerca de objetos que se puedan mover y entrar en con-
tacto con la parte central inferior del parachoques trasero, por ejemplo hierba o
árboles.
Si el vehículo ha permanecido cierto tiempo estacionado cerca de objetos que se
pueden mover y entrar en contacto con la parte central inferior del parachoques
trasero, por ejemplo hierba o árboles, el sensor sin contacto podría no funcionar. Si
esto ocurriera, cambie el vehículo de posición y, a continuación, compruebe que el
sensor sin contacto funciona. Si no funciona, lleve el vehículo a un concesionario o
taller de reparaciones Toyota autorizado, o a cualquier otro establecimiento con
personal debidamente cualificado y equipado, para que lo inspeccionen.
● Evite los golpes fuertes en el sensor sin contacto y en la zona que lo rodea.
Si el sensor sin contacto o la zona que lo rodea sufre un impacto fuerte, el sensor
sin contacto podría dejar de funcionar correctamente. Si el sensor sin contacto no
funciona en las siguientes circunstancias, lleve el vehículo a un concesionario o
taller de reparaciones Toyota autorizado, o a cualquier otro establecimiento con
personal debidamente cualificado y equipado, para que lo inspeccionen.
• El sensor sin contacto o la zona que lo rodea ha sufrido un golpe fuerte.
• La parte central inferior del parachoques trasero está rayada o dañada.
● No desmonte el parachoques trasero.
● No fije adhesivos en el parachoques trasero.
● No pinte el parachoques trasero.
● Si se acopla un soporte para bicicletas o algún objeto pesado similar a la puerta
del maletero eléctrica, deshabilite el sensor sin contacto. ( →P. 585)

163
3
3-2. Apertura, cierre y bloqueo de las puertas
Funcionamiento de los componentes
RAV4-HV_OM_OM42B07S_(ES)

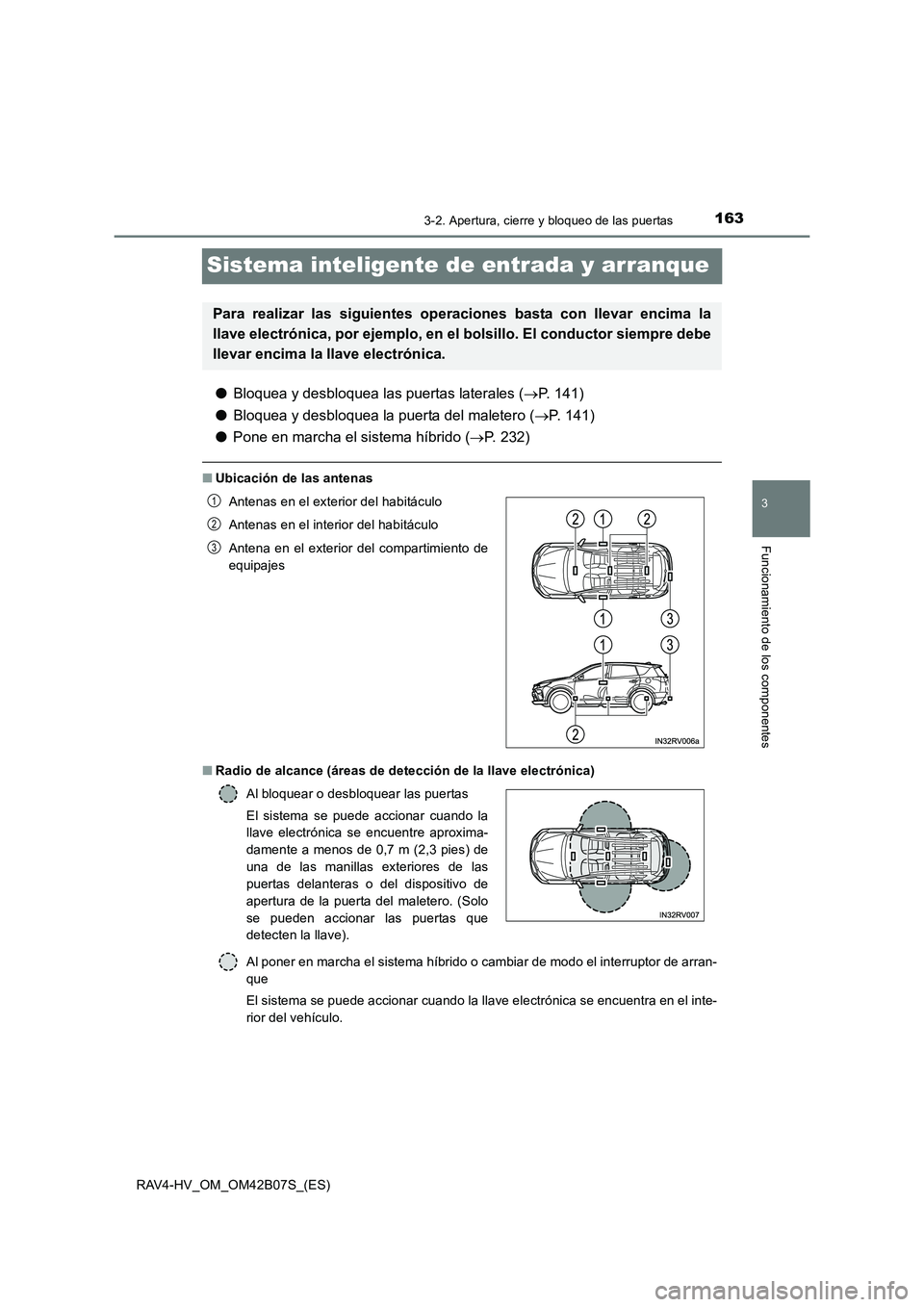

Sistema inteligente de entrada y arranque
●Bloquea y desbloquea las puertas laterales ( →P. 141)
● Bloquea y desbloquea la puerta del maletero ( →P. 141)
● Pone en marcha el sistema híbrido ( →P. 232)
■ Ubicación de las antenas
■ Radio de alcance (áreas de detección de la llave electrónica)
Al poner en marcha el sistema híbrido o cambiar de modo el interruptor de arran-
que
El sistema se puede accionar cuando la llave electrónica se encuentra en el inte-
rior del vehículo.
Para realizar las siguientes operaciones basta con llevar encima la
llave electrónica, por ejemplo, en el bolsillo. El conductor siempre debe
llevar encima la llave electrónica.
Antenas en el exterior del habitáculo
Antenas en el interior del habitáculo
Antena en el exterior del compartimiento de
equipajes
Al bloquear o desbloquear las puertas
El sistema se puede accionar cuando la
llave electrónica se encuentre aproxima-
damente a menos de 0,7 m (2,3 pies) de
una de las manillas exteriores de las
puertas delanteras o del dispositivo de
apertura de la puerta del maletero. (Solo
se pueden accionar las puertas que
detecten la llave).1
2
3

1643-2. Apertura, cierre y bloqueo de las puertas
RAV4-HV_OM_OM42B07S_(ES)■

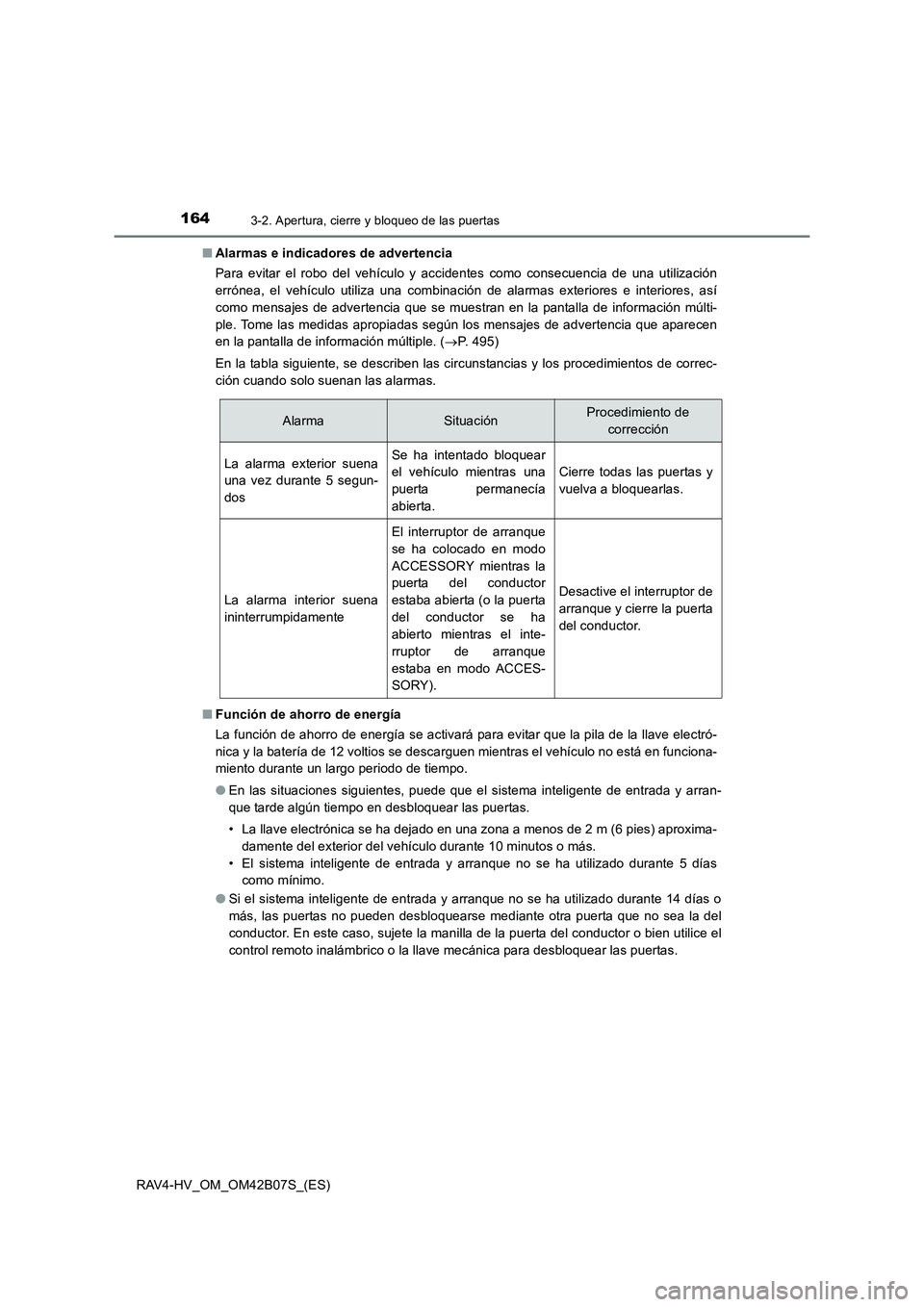

Alarmas e indicadores de advertencia
Para evitar el robo del vehículo y accidentes como consecuencia de una utilización
errónea, el vehículo utiliza una combinación de alarmas exteriores e interiores, así
como mensajes de advertencia que se muestran en la pantalla de información múlti-
ple. Tome las medidas apropiadas según los mensajes de advertencia que aparecen
en la pantalla de información múltiple. ( →P. 495)
En la tabla siguiente, se describen las circunstancias y los procedimientos de correc-
ción cuando solo suenan las alarmas.
■ Función de ahorro de energía
La función de ahorro de energía se activará para evitar que la pila de la llave electró-
nica y la batería de 12 voltios se descarguen mientras el vehículo no está en funciona-
miento durante un largo periodo de tiempo.
●En las situaciones siguientes, puede que el sistema inteligente de entrada y arran-
que tarde algún tiempo en desbloquear las puertas.
• La llave electrónica se ha dejado en una zona a menos de 2 m (6 pies) aproxima-
damente del exterior del vehículo durante 10 minutos o más.
• El sistema inteligente de entrada y arranque no se ha utilizado durante 5 días como mínimo.
● Si el sistema inteligente de entrada y arranque no se ha utilizado durante 14 días o
más, las puertas no pueden desbloquearse mediante otra puerta que no sea la del
conductor. En este caso, sujete la manilla de la puerta del conductor o bien utilice el
control remoto inalámbrico o la llave mecánica para desbloquear las puertas.
AlarmaSituaciónProcedimiento de
corrección
La alarma exterior suena
una vez durante 5 segun-
dosSe ha intentado bloquear
el vehículo mientras una
puerta permanecía
abierta.
Cierre todas las puertas y
vuelva a bloquearlas.
La alarma interior suena
ininterrumpidamente
El interruptor de arranque
se ha colocado en modo
ACCESSORY mientras la
puerta del conductor
estaba abierta (o la puerta
del conductor se ha
abierto mientras el inte-
rruptor de arranque
estaba en modo ACCES-
SORY).
Desactive el interruptor de
arranque y cierre la puerta
del conductor.

1653-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de los componentes
RAV4-HV_OM_OM42B07S_(ES)■

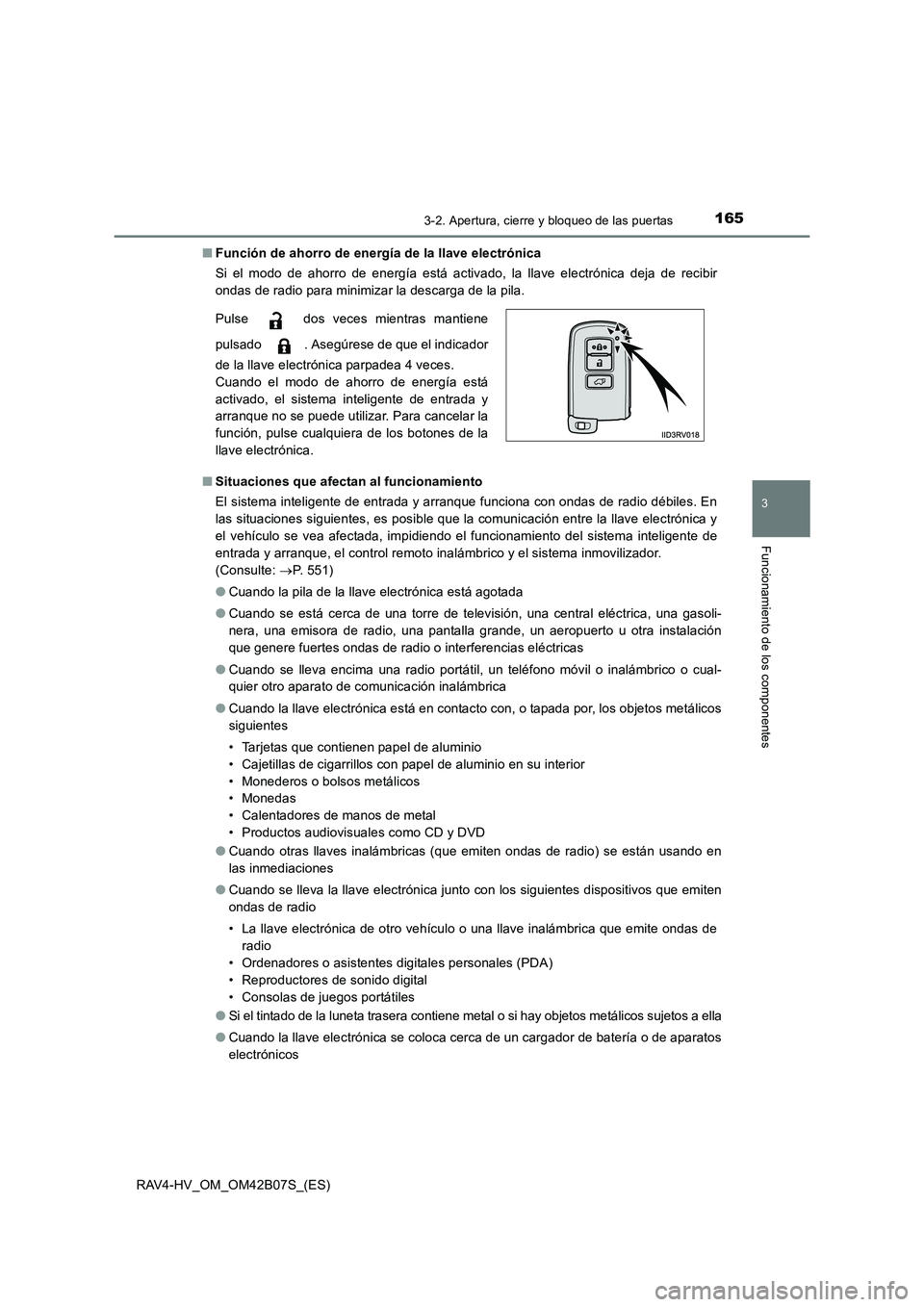

Función de ahorro de energía de la llave electrónica
Si el modo de ahorro de energía está activado, la llave electrónica deja de recibir
ondas de radio para minimizar la descarga de la pila.
■ Situaciones que afectan al funcionamiento
El sistema inteligente de entrada y arranque funciona con ondas de radio débiles. En
las situaciones siguientes, es posible que la comunicación entre la llave electrónica y
el vehículo se vea afectada, impidiendo el funcionamiento del sistema inteligente de
entrada y arranque, el control remoto inalámbrico y el sistema inmovilizador.
(Consulte: →P. 551)
● Cuando la pila de la llave electrónica está agotada
● Cuando se está cerca de una torre de televisión, una central eléctrica, una gasoli-
nera, una emisora de radio, una pantalla grande, un aeropuerto u otra instalación
que genere fuertes ondas de radio o interferencias eléctricas
● Cuando se lleva encima una radio portátil, un teléfono móvil o inalámbrico o cual-
quier otro aparato de comunicación inalámbrica
● Cuando la llave electrónica está en contacto con, o tapada por, los objetos metálicos
siguientes
• Tarjetas que contienen papel de aluminio
• Cajetillas de cigarrillos con papel de aluminio en su interior
• Monederos o bolsos metálicos
• Monedas
• Calentadores de manos de metal
• Productos audiovisuales como CD y DVD
● Cuando otras llaves inalámbricas (que emiten ondas de radio) se están usando en
las inmediaciones
● Cuando se lleva la llave electrónica junto con los siguientes dispositivos que emiten
ondas de radio
• La llave electrónica de otro vehículo o una llave inalámbrica que emite ondas de
radio
• Ordenadores o asistentes digitales personales (PDA)
• Reproductores de sonido digital
• Consolas de juegos portátiles
● Si el tintado de la luneta trasera contiene metal o si hay objetos metálicos sujetos a ella
● Cuando la llave electrónica se coloca cerca de un cargador de batería o de aparatos
electrónicos
Pulse dos veces mientras mantiene
pulsado . Asegúrese de que el indicador
de la llave electrónica parpadea 4 veces.
Cuando el modo de ahorro de energía está
activado, el sistema inteligente de entrada y
arranque no se puede utilizar. Para cancelar la
función, pulse cualquiera de los botones de la
llave electrónica.

1663-2. Apertura, cierre y bloqueo de las puertas
RAV4-HV_OM_OM42B07S_(ES)■

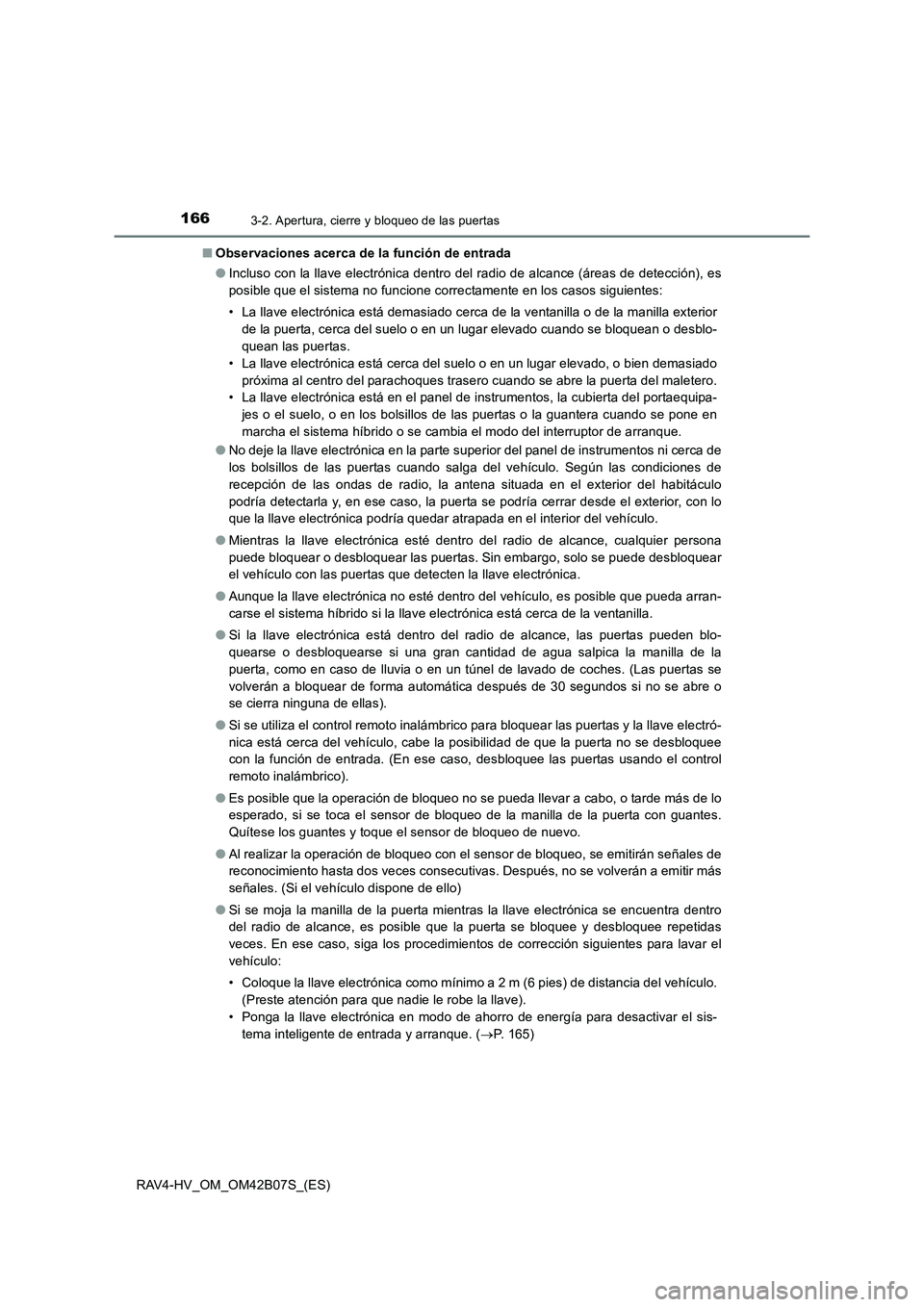

Observaciones acerca de la función de entrada
●Incluso con la llave electrónica dentro del radio de alcance (áreas de detección), es
posible que el sistema no funcione correctamente en los casos siguientes:
• La llave electrónica está demasiado cerca de la ventanilla o de la manilla exterior
de la puerta, cerca del suelo o en un lugar elevado cuando se bloquean o desblo-
quean las puertas.
• La llave electrónica está cerca del suelo o en un lugar elevado, o bien demasiado próxima al centro del parachoques trasero cuando se abre la puerta del maletero.
• La llave electrónica está en el panel de instrumentos, la cubierta del portaequipa-
jes o el suelo, o en los bolsillos de las puertas o la guantera cuando se pone en
marcha el sistema híbrido o se cambia el modo del interruptor de arranque.
● No deje la llave electrónica en la parte superior del panel de instrumentos ni cerca de
los bolsillos de las puertas cuando salga del vehículo. Según las condiciones de
recepción de las ondas de radio, la antena situada en el exterior del habitáculo
podría detectarla y, en ese caso, la puerta se podría cerrar desde el exterior, con lo
que la llave electrónica podría quedar atrapada en el interior del vehículo.
● Mientras la llave electrónica esté dentro del radio de alcance, cualquier persona
puede bloquear o desbloquear las puertas. Sin embargo, solo se puede desbloquear
el vehículo con las puertas que detecten la llave electrónica.
● Aunque la llave electrónica no esté dentro del vehículo, es posible que pueda arran-
carse el sistema híbrido si la llave electrónica está cerca de la ventanilla.
● Si la llave electrónica está dentro del radio de alcance, las puertas pueden blo-
quearse o desbloquearse si una gran cantidad de agua salpica la manilla de la
puerta, como en caso de lluvia o en un túnel de lavado de coches. (Las puertas se
volverán a bloquear de forma automática después de 30 segundos si no se abre o
se cierra ninguna de ellas).
● Si se utiliza el control remoto inalámbrico para bloquear las puertas y la llave electró-
nica está cerca del vehículo, cabe la posibilidad de que la puerta no se desbloquee
con la función de entrada. (En ese caso, desbloquee las puertas usando el control
remoto inalámbrico).
● Es posible que la operación de bloqueo no se pueda llevar a cabo, o tarde más de lo
esperado, si se toca el sensor de bloqueo de la manilla de la puerta con guantes.
Quítese los guantes y toque el sensor de bloqueo de nuevo.
● Al realizar la operación de bloqueo con el sensor de bloqueo, se emitirán señales de
reconocimiento hasta dos veces consecutivas. Después, no se volverán a emitir más
señales. (Si el vehículo dispone de ello)
● Si se moja la manilla de la puerta mientras la llave electrónica se encuentra dentro
del radio de alcance, es posible que la puerta se bloquee y desbloquee repetidas
veces. En ese caso, siga los procedimientos de corrección siguientes para lavar el
vehículo:
• Coloque la llave electrónica como mínimo a 2 m (6 pies) de distancia del vehículo.
(Preste atención para que nadie le robe la llave).
• Ponga la llave electrónica en modo de ahorro de energía para desactivar el sis- tema inteligente de entrada y arranque. ( →P. 165)

1673-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de los componentes
RAV4-HV_OM_OM42B07S_(ES)●

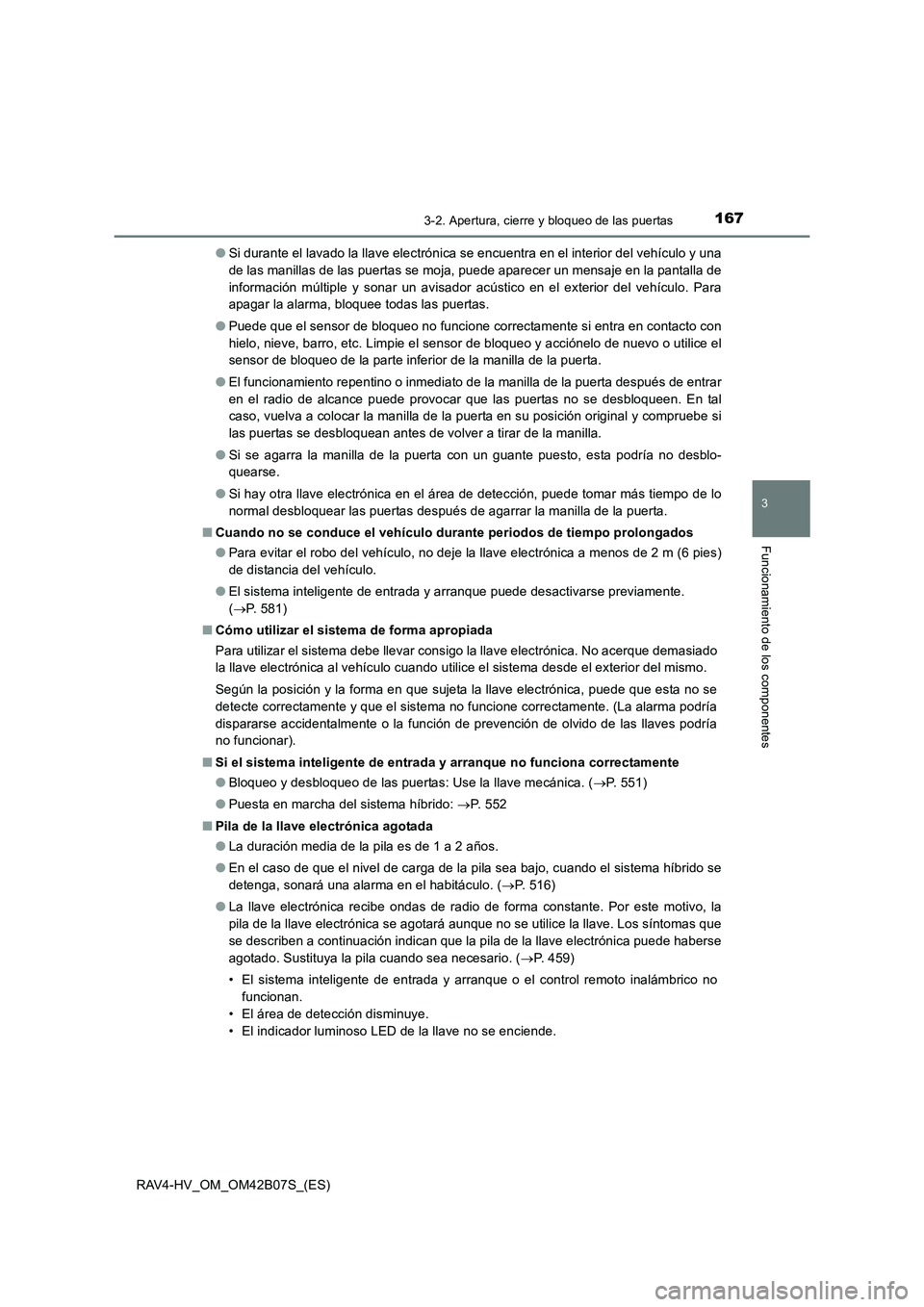

Si durante el lavado la llave electrónica se encuentra en el interior del vehículo y una
de las manillas de las puertas se moja, puede aparecer un mensaje en la pantalla de
información múltiple y sonar un avisador acústico en el exterior del vehículo. Para
apagar la alarma, bloquee todas las puertas.
● Puede que el sensor de bloqueo no funcione correctamente si entra en contacto con
hielo, nieve, barro, etc. Limpie el sensor de bloqueo y acciónelo de nuevo o utilice el
sensor de bloqueo de la parte inferior de la manilla de la puerta.
● El funcionamiento repentino o inmediato de la manilla de la puerta después de entrar
en el radio de alcance puede provocar que las puertas no se desbloqueen. En tal
caso, vuelva a colocar la manilla de la puerta en su posición original y compruebe si
las puertas se desbloquean antes de volver a tirar de la manilla.
● Si se agarra la manilla de la puerta con un guante puesto, esta podría no desblo-
quearse.
● Si hay otra llave electrónica en el área de detección, puede tomar más tiempo de lo
normal desbloquear las puertas después de agarrar la manilla de la puerta.
■ Cuando no se conduce el vehículo durante periodos de tiempo prolongados
●Para evitar el robo del vehículo, no deje la llave electrónica a menos de 2 m (6 pies)
de distancia del vehículo.
● El sistema inteligente de entrada y arranque puede desactivarse previamente.
(→ P. 581)
■ Cómo utilizar el sistema de forma apropiada
Para utilizar el sistema debe llevar consigo la llave electrónica. No acerque demasiado
la llave electrónica al vehículo cuando utilice el sistema desde el exterior del mismo.
Según la posición y la forma en que sujeta la llave electrónica, puede que esta no se
detecte correctamente y que el sistema no funcione correctamente. (La alarma podría
dispararse accidentalmente o la función de prevención de olvido de las llaves podría
no funcionar).
■ Si el sistema inteligente de entrada y arranque no funciona correctamente
●Bloqueo y desbloqueo de las puertas: Use la llave mecánica. ( →P. 551)
● Puesta en marcha del sistema híbrido: →P. 5 5 2
■ Pila de la llave electrónica agotada
●La duración media de la pila es de 1 a 2 años.
● En el caso de que el nivel de carga de la pila sea bajo, cuando el sistema híbrido se
detenga, sonará una alarma en el habitáculo. ( →P. 516)
● La llave electrónica recibe ondas de radio de forma constante. Por este motivo, la
pila de la llave electrónica se agotará aunque no se utilice la llave. Los síntomas que
se describen a continuación indican que la pila de la llave electrónica puede haberse
agotado. Sustituya la pila cuando sea necesario. ( →P. 459)
• El sistema inteligente de entrada y arranque o el control remoto inalámbrico no funcionan.
• El área de detección disminuye.
• El indicador luminoso LED de la llave no se enciende.

1683-2. Apertura, cierre y bloqueo de las puertas
RAV4-HV_OM_OM42B07S_(ES)●

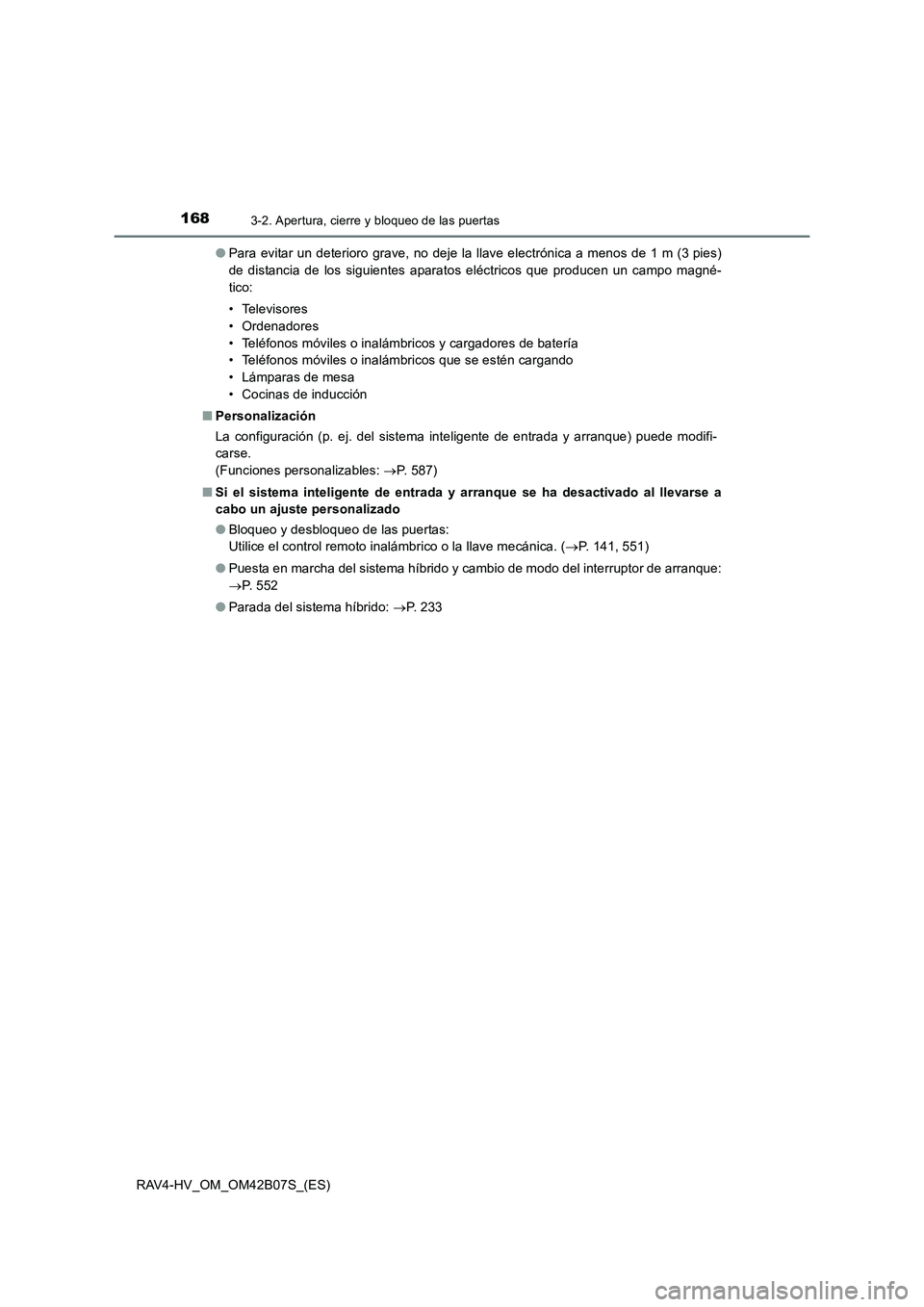

Para evitar un deterioro grave, no deje la llave electrónica a menos de 1 m (3 pies)
de distancia de los siguientes aparatos eléctricos que producen un campo magné-
tico:
• Televisores
• Ordenadores
• Teléfonos móviles o inalámbricos y cargadores de batería
• Teléfonos móviles o inalámbricos que se estén cargando
• Lámparas de mesa
• Cocinas de inducción
■ Personalización
La configuración (p. ej. del sistema inteligente de entrada y arranque) puede modifi-
carse.
(Funciones personalizables: →P. 587)
■ Si el sistema inteligente de entrada y arranque se ha desactivado al llevarse a
cabo un ajuste personalizado
●Bloqueo y desbloqueo de las puertas:
Utilice el control remoto inalámbrico o la llave mecánica. ( →P. 141, 551)
● Puesta en marcha del sistema híbrido y cambio de modo del interruptor de arranque:
→P. 5 5 2
● Parada del sistema híbrido: →P. 2 3 3

1693-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de los componentes
RAV4-HV_OM_OM42B07S_(ES)■

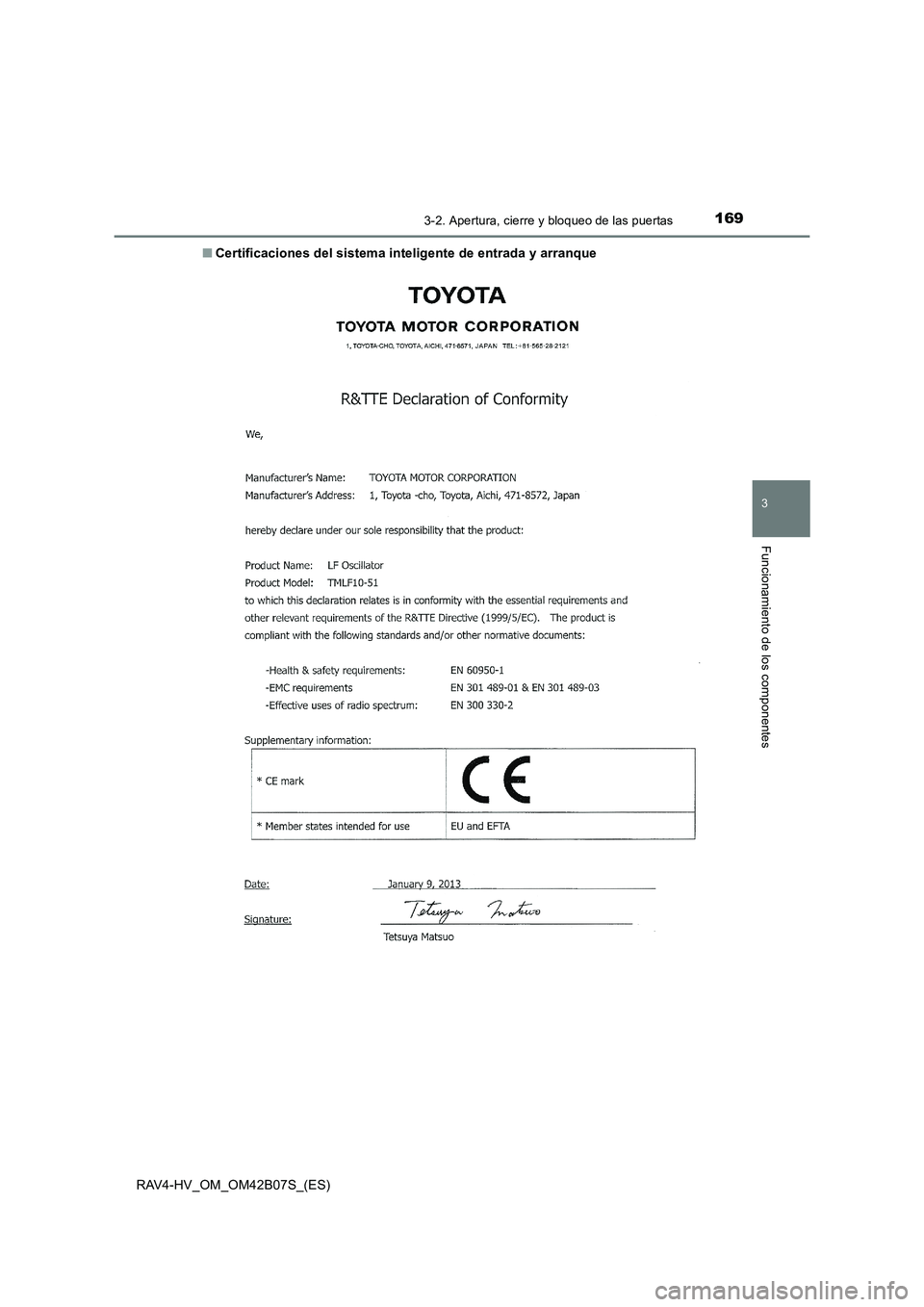

Certificaciones del sistema inteligente de entrada y arranque

1703-2. Apertura, cierre y bloqueo de las puertas
RAV4-HV_OM_OM42B07S_(ES)
