TOYOTA RAV4 HYBRID 2017 Manuale duso (in Italian)

2414-2. Procedure di guida
4
Guida
RAV4-HV_OM_OM42B08L_(EL)■

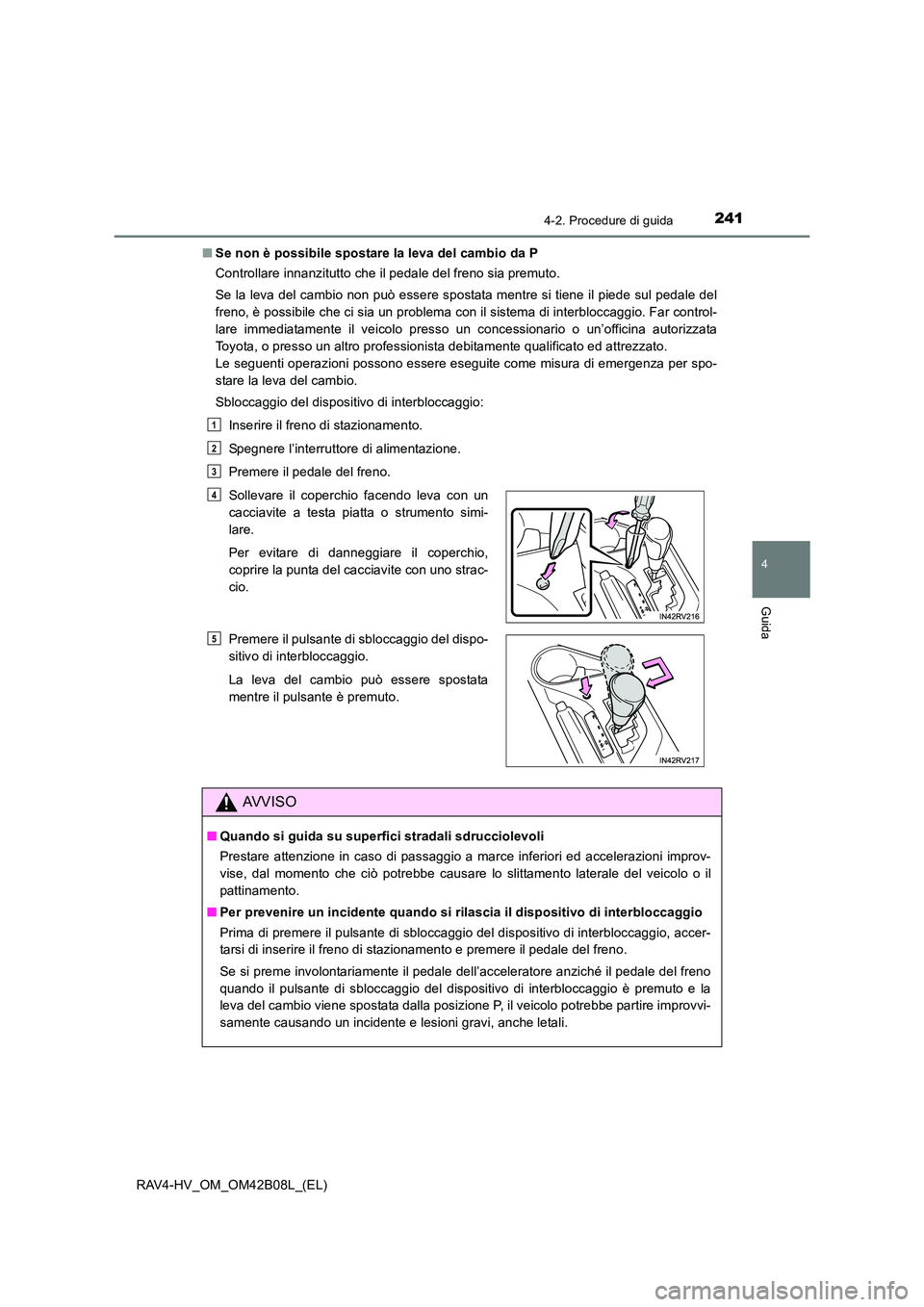

Se non è possibile spostare la leva del cambio da P
Controllare innanzitutto che il pedale del freno sia premuto.
Se la leva del cambio non può essere spostata mentre si tiene il piede sul pedale del
freno, è possibile che ci sia un problema con il sistema di interbloccaggio. Far control-
lare immediatamente il veicolo presso un concessionario o un’officina autorizzata
Toyota, o presso un altro professionista debitamente qualificato ed attrezzato.
Le seguenti operazioni possono essere eseguite come misura di emergenza per spo-
stare la leva del cambio.
Sbloccaggio del dispositivo di interbloccaggio:
Inserire il freno di stazionamento.
Spegnere l’interruttore di alimentazione.
Premere il pedale del freno.
Sollevare il coperchio facendo leva con un
cacciavite a testa piatta o strumento simi-
lare.
Per evitare di danneggiare il coperchio,
coprire la punta del cacciavite con uno strac-
cio.
Premere il pulsante di sbloccaggio del dispo-
sitivo di interbloccaggio.
La leva del cambio può essere spostata
mentre il pulsante è premuto.
AVVISO
■Quando si guida su superfici stradali sdrucciolevoli
Prestare attenzione in caso di passaggio a marce inferiori ed accelerazioni improv-
vise, dal momento che ciò potrebbe causare lo slittamento laterale del veicolo o il
pattinamento.
■ Per prevenire un incidente quando si rilascia il dispositivo di interbloccaggio
Prima di premere il pulsante di sbloccaggio del dispositivo di interbloccaggio, accer-
tarsi di inserire il freno di stazionamento e premere il pedale del freno.
Se si preme involontariamente il pedale dell’acceleratore anziché il pedale del freno
quando il pulsante di sbloccaggio del dispositivo di interbloccaggio è premuto e la
leva del cambio viene spostata dalla posizione P, il veicolo potrebbe partire improvvi-
samente causando un incidente e lesioni gravi, anche letali.
1
2
3
4
5

2424-2. Procedure di guida
RAV4-HV_OM_OM42B08L_(EL)

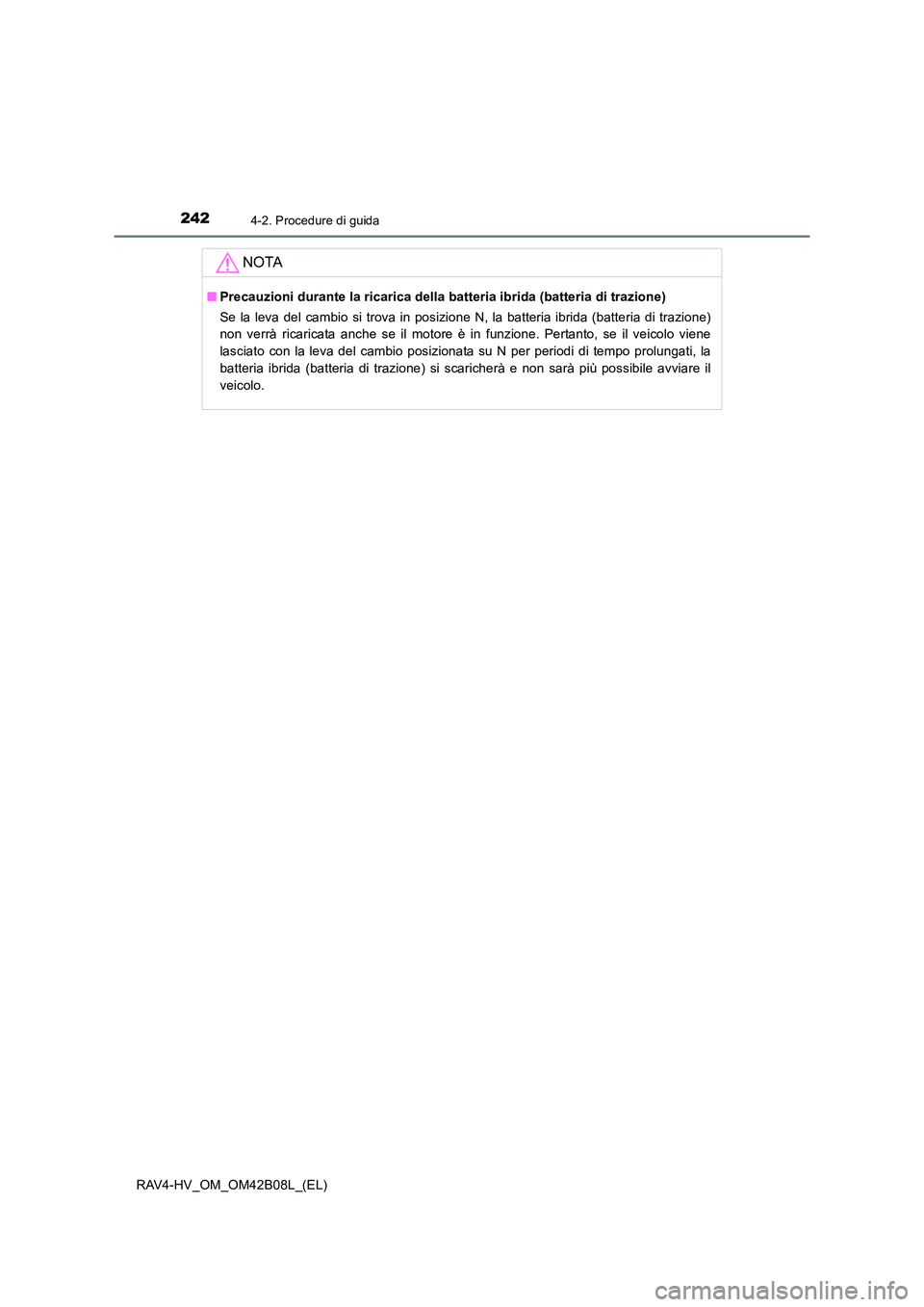

NOTA
■Precauzioni durante la ricarica della batteria ibrida (batteria di trazione)
Se la leva del cambio si trova in posizione N, la batteria ibrida (batteria di trazione)
non verrà ricaricata anche se il motore è in funzione. Pertanto, se il veicolo viene
lasciato con la leva del cambio posizionata su N per periodi di tempo prolungati, la
batteria ibrida (batteria di trazione) si scaricherà e non sarà più possibile avviare il
veicolo.

243
4
4-2. Procedure di guida
Guida
RAV4-HV_OM_OM42B08L_(EL)

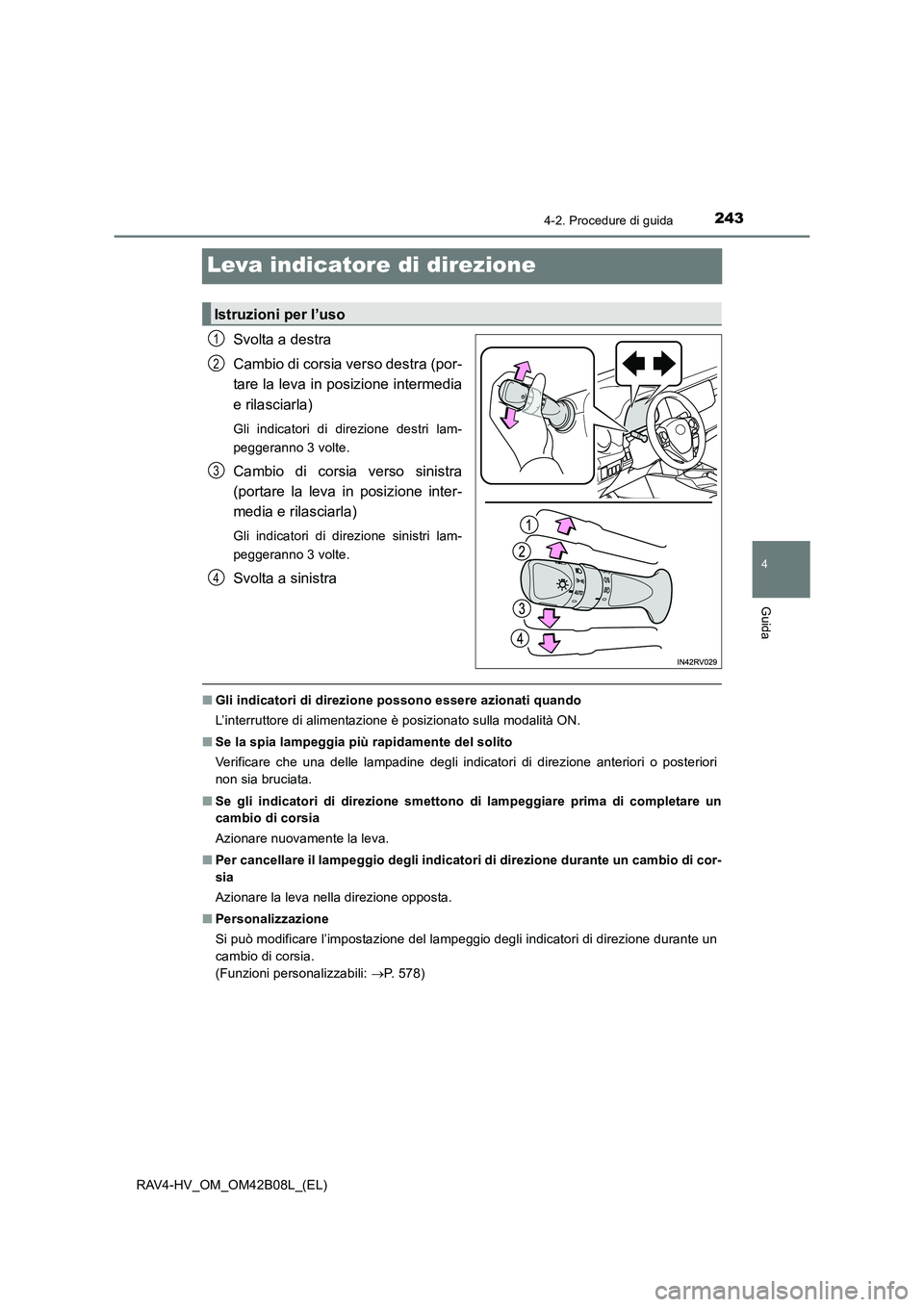

Leva indicatore di direzione
Svolta a destra
Cambio di corsia verso destra (por-
tare la leva in posizione intermedia
e rilasciarla)
Gli indicatori di direzione destri lam-
peggeranno 3 volte.
Cambio di corsia verso sinistra
(portare la leva in posizione inter-
media e rilasciarla)
Gli indicatori di direzione sinistri lam-
peggeranno 3 volte.
Svolta a sinistra
■Gli indicatori di direzione possono essere azionati quando
L’interruttore di alimentazione è posizionato sulla modalità ON.
■ Se la spia lampeggia più rapidamente del solito
Verificare che una delle lampadine degli indicatori di direzione anteriori o posteriori
non sia bruciata.
■ Se gli indicatori di direzione smettono di lampeggiare prima di completare un
cambio di corsia
Azionare nuovamente la leva.
■ Per cancellare il lampeggio degli indicatori di direzione durante un cambio di cor-
sia
Azionare la leva nella direzione opposta.
■ Personalizzazione
Si può modificare l’impostazione del lampeggio degli indicatori di direzione durante un
cambio di corsia.
(Funzioni personalizzabili: →P. 578)
Istruzioni per l’uso
1
2
3
4

2444-2. Procedure di guida
RAV4-HV_OM_OM42B08L_(EL)
Freno di stazionamento
Inserisce il freno di stazionamento
Tirare a fondo il freno di stazionamento
mentre si preme il pedale del freno.
Rilascia il freno di stazionamento
Sollevare leggermente la leva e abbas-
sarla completamente mentre si preme
il pulsante.
■Parcheggio del veicolo
→P. 2 0 6
■ Cicalino di allarme freno di stazionamento inserito
→P. 4 8 1
■ Uso in inverno
→P. 3 5 0
1
2
NOTA
■ Prima di mettersi alla guida
Rilasciare completamente il freno di stazionamento.
Guidando il veicolo col freno di stazionamento inserito si provoca il surriscaldamento
dei componenti dell’impianto frenante, il che può compromettere le prestazioni dei
freni e aumentarne l’usura.

245
4
4-3. Uso delle luci e dei tergicristalli
Guida
RAV4-HV_OM_OM42B08L_(EL)

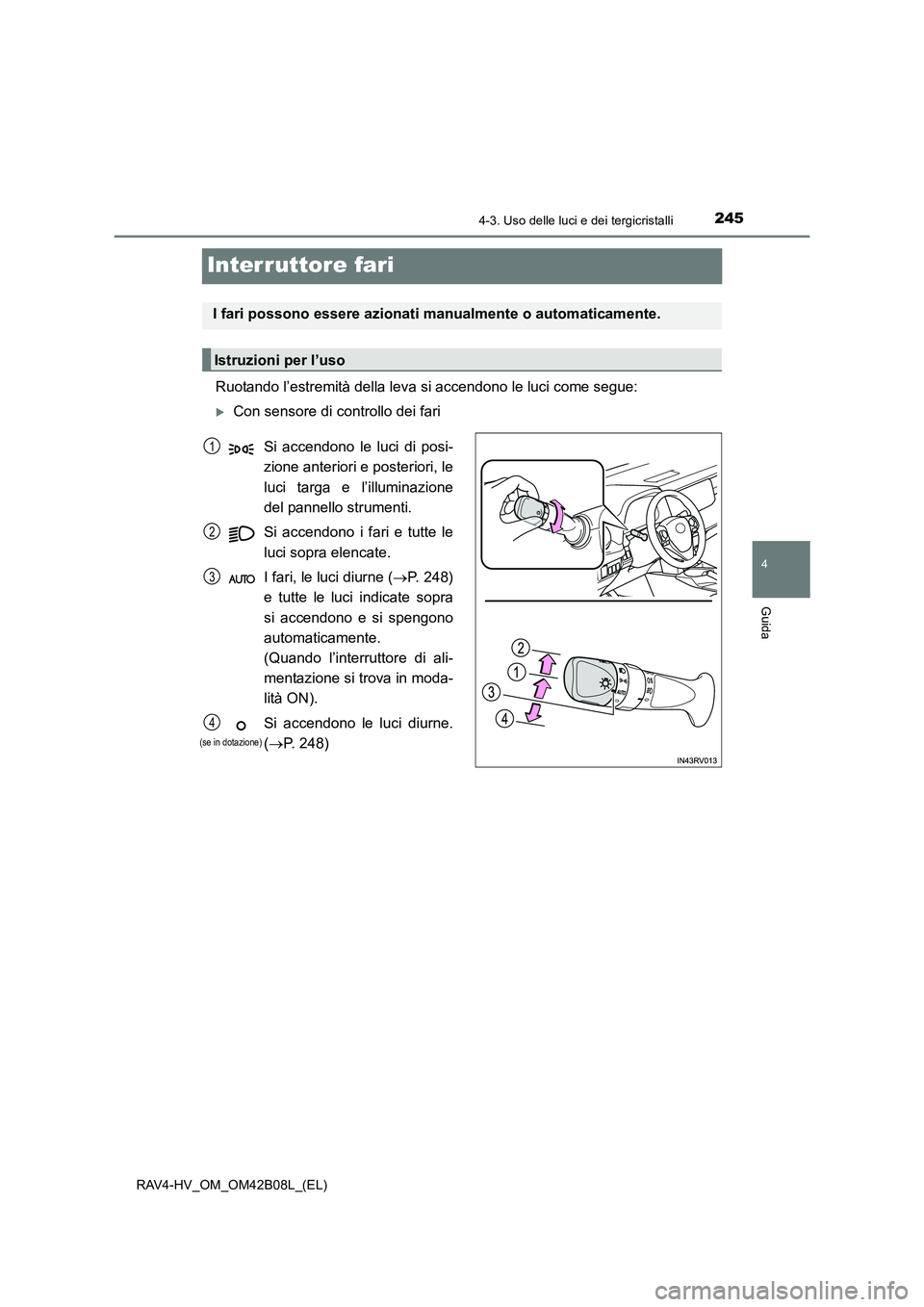

Interruttore fari
Ruotando l’estremità della leva si accendono le luci come segue:
XCon sensore di controllo dei fari
I fari possono essere azionati manualmente o automaticamente.
Istruzioni per l’uso
Si accendono le luci di posi-
zione anteriori e posteriori, le
luci targa e l’illuminazione
del pannello strumenti.
Si accendono i fari e tutte le
luci sopra elencate.
I fari, le luci diurne (→P. 248)
e tutte le luci indicate sopra
si accendono e si spengono
automaticamente.
(Quando l’interruttore di ali-
mentazione si trova in moda-
lità ON).
Si accendono le luci diurne.
( → P. 248)1
2
3
4
(se in dotazione)

2464-3. Uso delle luci e dei tergicristalli
RAV4-HV_OM_OM42B08L_(EL)

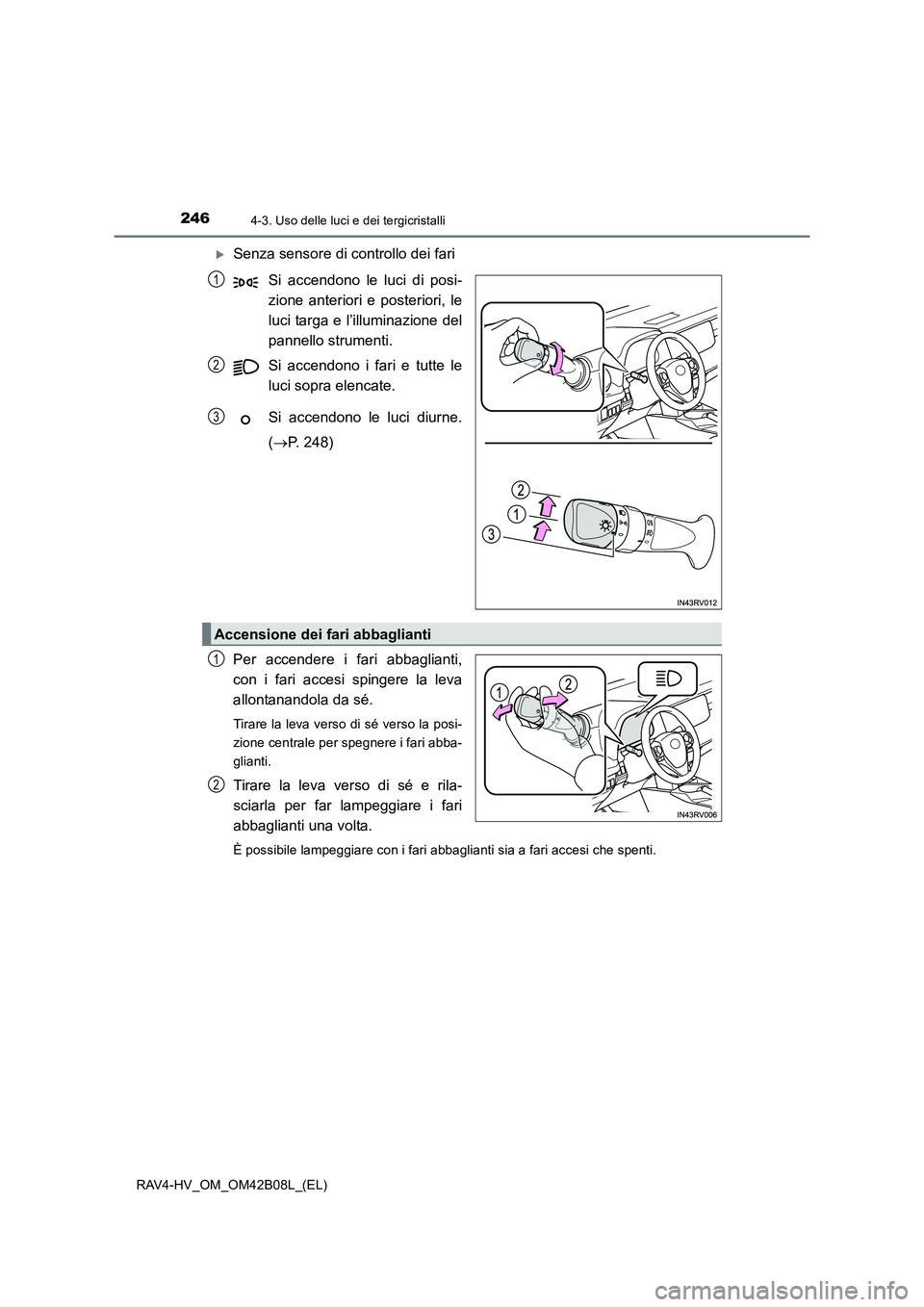

XSenza sensore di controllo dei fariSi accendono le luci di posi-
zione anteriori e posteriori, le
luci targa e l’illuminazione del
pannello strumenti.
Si accendono i fari e tutte le
luci sopra elencate.
Si accendono le luci diurne.
(→ P. 248)
Per accendere i fari abbaglianti,
con i fari accesi spingere la leva
allontanandola da sé.
Tirare la leva verso di sé verso la posi-
zione centrale per spegnere i fari abba-
glianti.
Tirare la leva verso di sé e rila-
sciarla per far lampeggiare i fari
abbaglianti una volta.
È possibile lampeggiare con i fari abbaglianti sia a fari accesi che spenti.
1
2
3
Accensione dei fari abbaglianti
1
2

2474-3. Uso delle luci e dei tergicristalli
4
Guida
RAV4-HV_OM_OM42B08L_(EL)

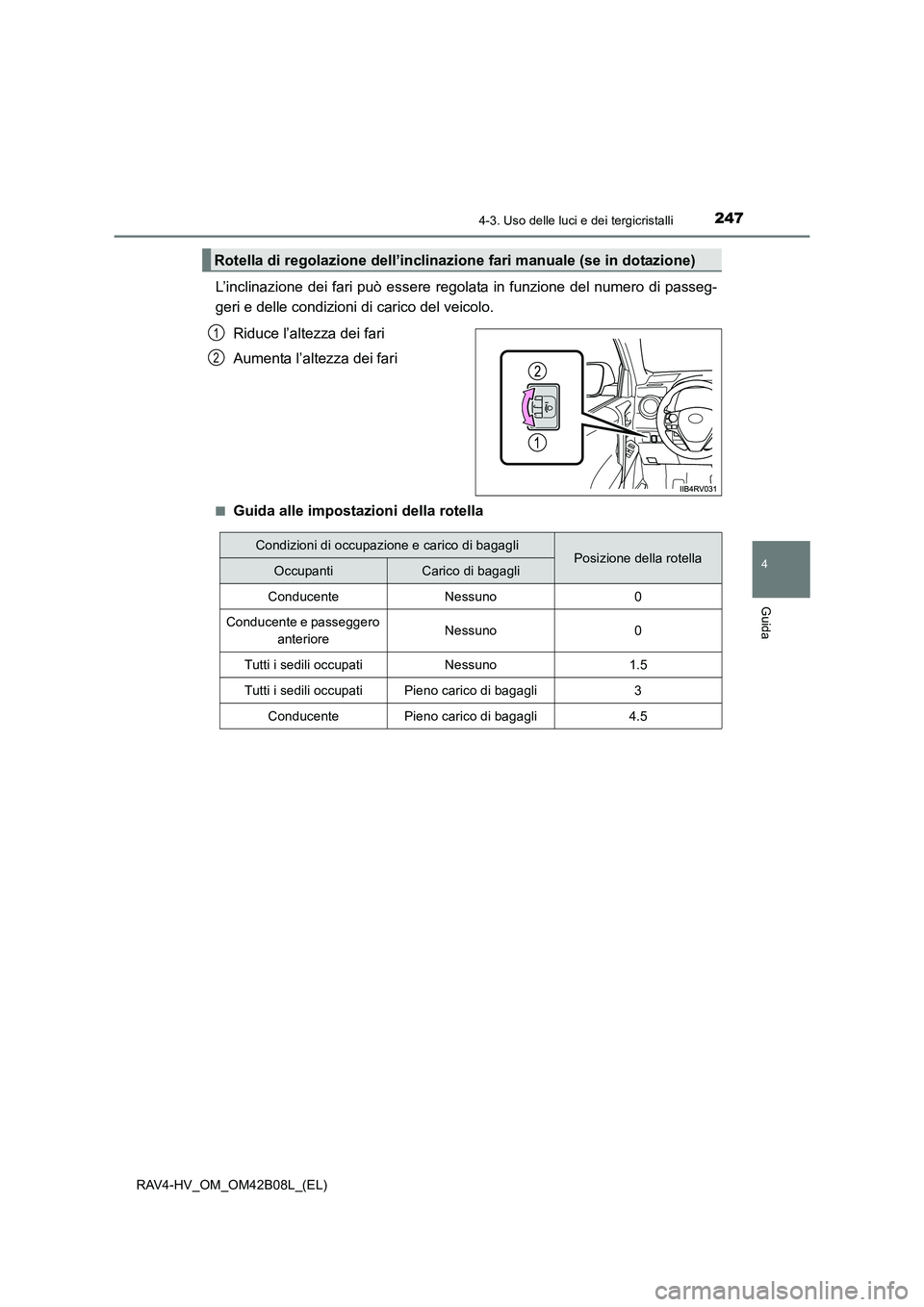

L’inclinazione dei fari può essere regolata in funzione del numero di passeg-
geri e delle condizioni di carico del veicolo.Riduce l’altezza dei fari
Aumenta l’altezza dei fari
■Guida alle impostazioni della rotella
Rotella di regolazione dell’inclinazione fari manuale (se in dotazione)
1
2
Condizioni di occupazione e carico di bagagliPosizione della rotellaOccupantiCarico di bagagli
ConducenteNessuno0
Conducente e passeggero anterioreNessuno0
Tutti i sedili occupatiNessuno1.5
Tutti i sedili occupatiPieno carico di bagagli3
ConducentePieno carico di bagagli4.5

2484-3. Uso delle luci e dei tergicristalli
RAV4-HV_OM_OM42B08L_(EL)

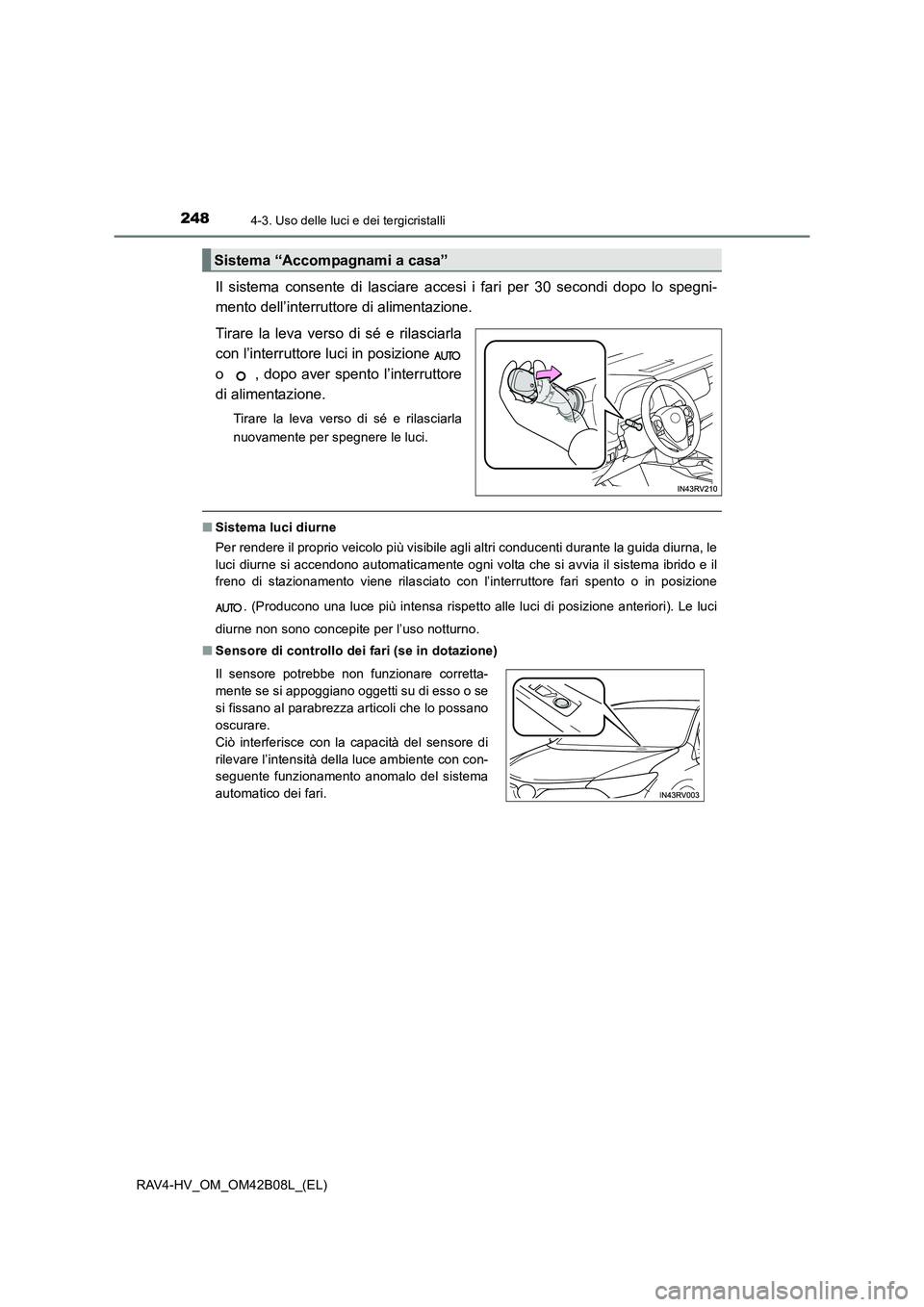

Il sistema consente di lasciare accesi i fari per 30 secondi dopo lo spegni-
mento dell’interruttore di alimentazione.
Tirare la leva verso di sé e rilasciarla
con l’interruttore luci in posizione
o , dopo aver spento l’interruttore
di alimentazione.
Tirare la leva verso di sé e rilasciarla
nuovamente per spegnere le luci.
■Sistema luci diurne
Per rendere il proprio veicolo più visibile agli altri conducenti durante la guida diurna, le
luci diurne si accendono automaticamente ogni volta che si avvia il sistema ibrido e il
freno di stazionamento viene rilasciato con l’interruttore fari spento o in posizione
. (Producono una luce più intensa rispetto alle luci di posizione anteriori). Le luci
diurne non sono concepite per l’uso notturno.
■ Sensore di controllo dei fari (se in dotazione)
Sistema “Accompagnami a casa”
Il sensore potrebbe non funzionare corretta-
mente se si appoggiano oggetti su di esso o se
si fissano al parabrezza articoli che lo possano
oscurare.
Ciò interferisce con la capacità del sensore di
rilevare l’intensità della luce ambiente con con-
seguente funzionamento anomalo del sistema
automatico dei fari.

2494-3. Uso delle luci e dei tergicristalli
4
Guida
RAV4-HV_OM_OM42B08L_(EL)■

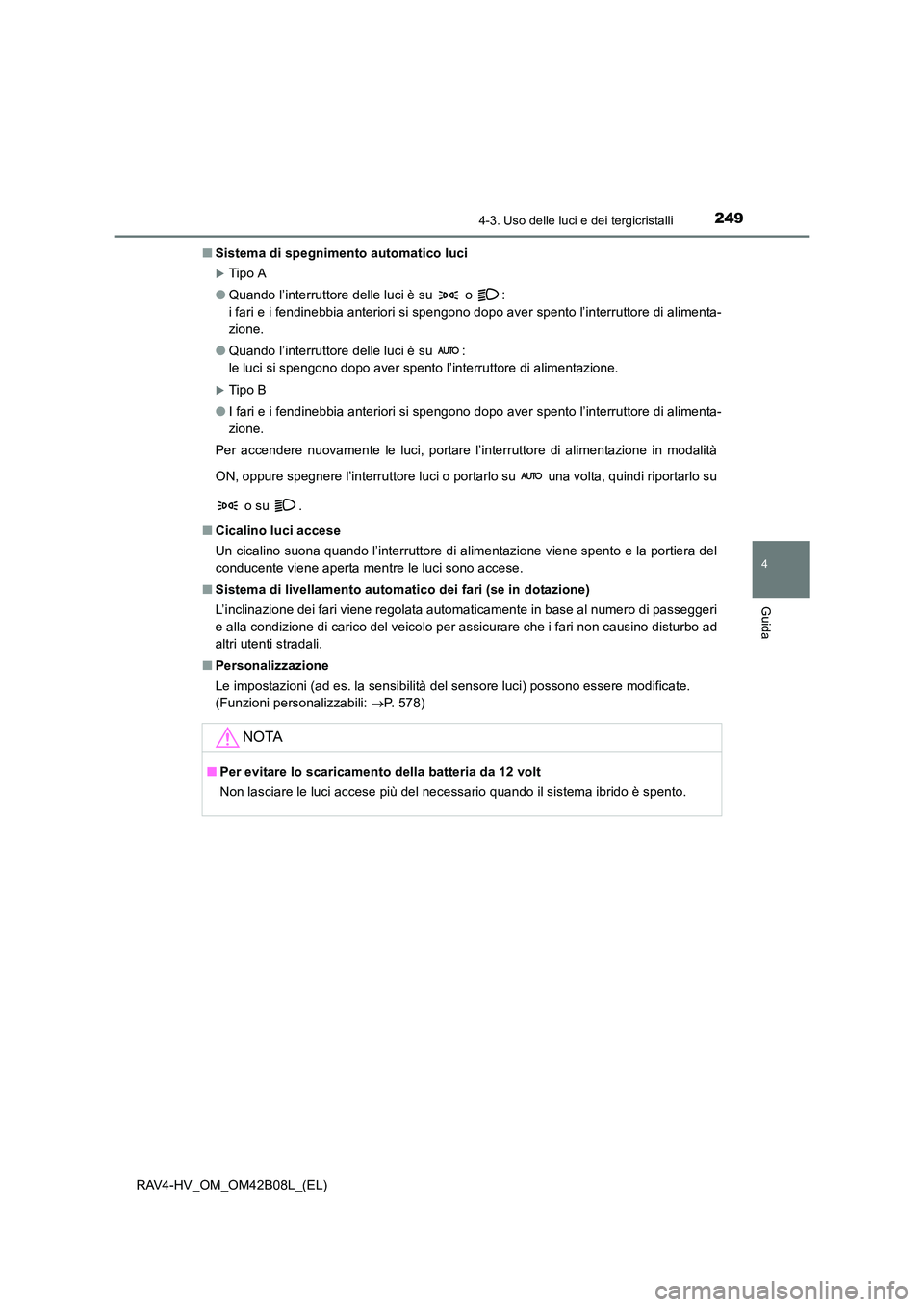

Sistema di spegnimento automatico luci
XTip o A
● Quando l’interruttore delle luci è su o :
i fari e i fendinebbia anteriori si spengono dopo aver spento l’interruttore di alimenta-
zione.
● Quando l’interruttore delle luci è su :
le luci si spengono dopo aver spento l’interruttore di alimentazione.
XTip o B
● I fari e i fendinebbia anteriori si spengono dopo aver spento l’interruttore di alimenta-
zione.
Per accendere nuovamente le luci, portare l’interruttore di alimentazione in modalità
ON, oppure spegnere l’interruttore luci o portarlo su una volta, quindi riportarlo su
o su .
■ Cicalino luci accese
Un cicalino suona quando l’interruttore di alimentazione viene spento e la portiera del
conducente viene aperta mentre le luci sono accese.
■ Sistema di livellamento automatico dei fari (se in dotazione)
L’inclinazione dei fari viene regolata automaticamente in base al numero di passeggeri
e alla condizione di carico del veicolo per assicurare che i fari non causino disturbo ad
altri utenti stradali.
■ Personalizzazione
Le impostazioni (ad es. la sensibilità del sensore luci) possono essere modificate.
(Funzioni personalizzabili: →P. 578)
NOTA
■ Per evitare lo scaricamento della batteria da 12 volt
Non lasciare le luci accese più del necessario quando il sistema ibrido è spento.

2504-3. Uso delle luci e dei tergicristalli
RAV4-HV_OM_OM42B08L_(EL)

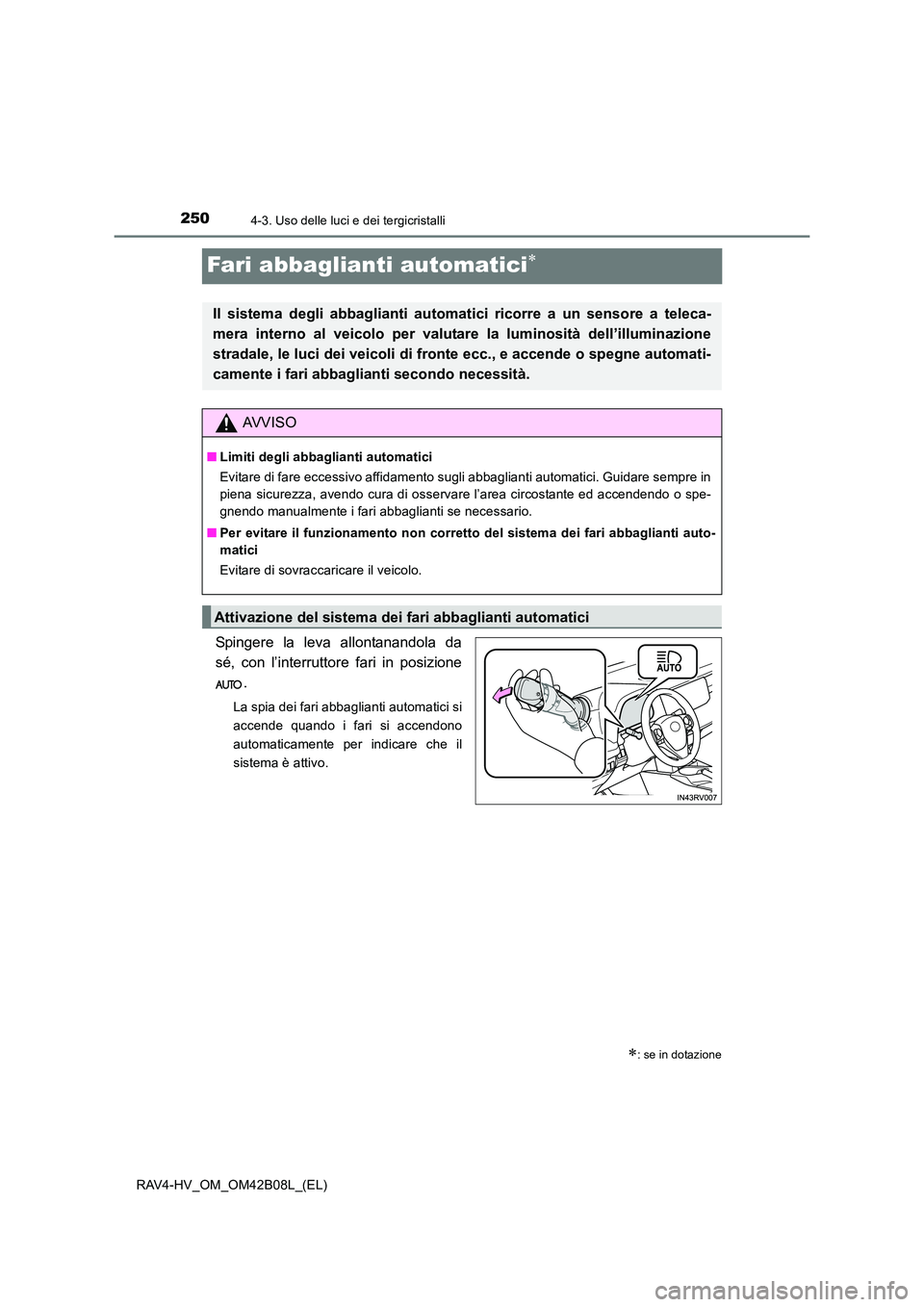

Fari abbaglianti automatici∗
Spingere la leva allontanandola da
sé, con l’interruttore fari in posizione.
La spia dei fari abbaglianti automatici si
accende quando i fari si accendono
automaticamente per indicare che il
sistema è attivo.
∗: se in dotazione
Il sistema degli abbaglianti automatici ricorre a un sensore a teleca-
mera interno al veicolo per valutare la luminosità dell’illuminazione
stradale, le luci dei veicoli di fronte ecc., e accende o spegne automati-
camente i fari abbaglianti secondo necessità.
AVVISO
■Limiti degli abbaglianti automatici
Evitare di fare eccessivo affidamento sugli abbaglianti automatici. Guidare sempre in
piena sicurezza, avendo cura di osservare l’area circostante ed accendendo o spe-
gnendo manualmente i fari abbaglianti se necessario.
■ Per evitare il funzionamento non corretto del sistema dei fari abbaglianti auto-
matici
Evitare di sovraccaricare il veicolo.
Attivazione del sistema dei fari abbaglianti automatici
