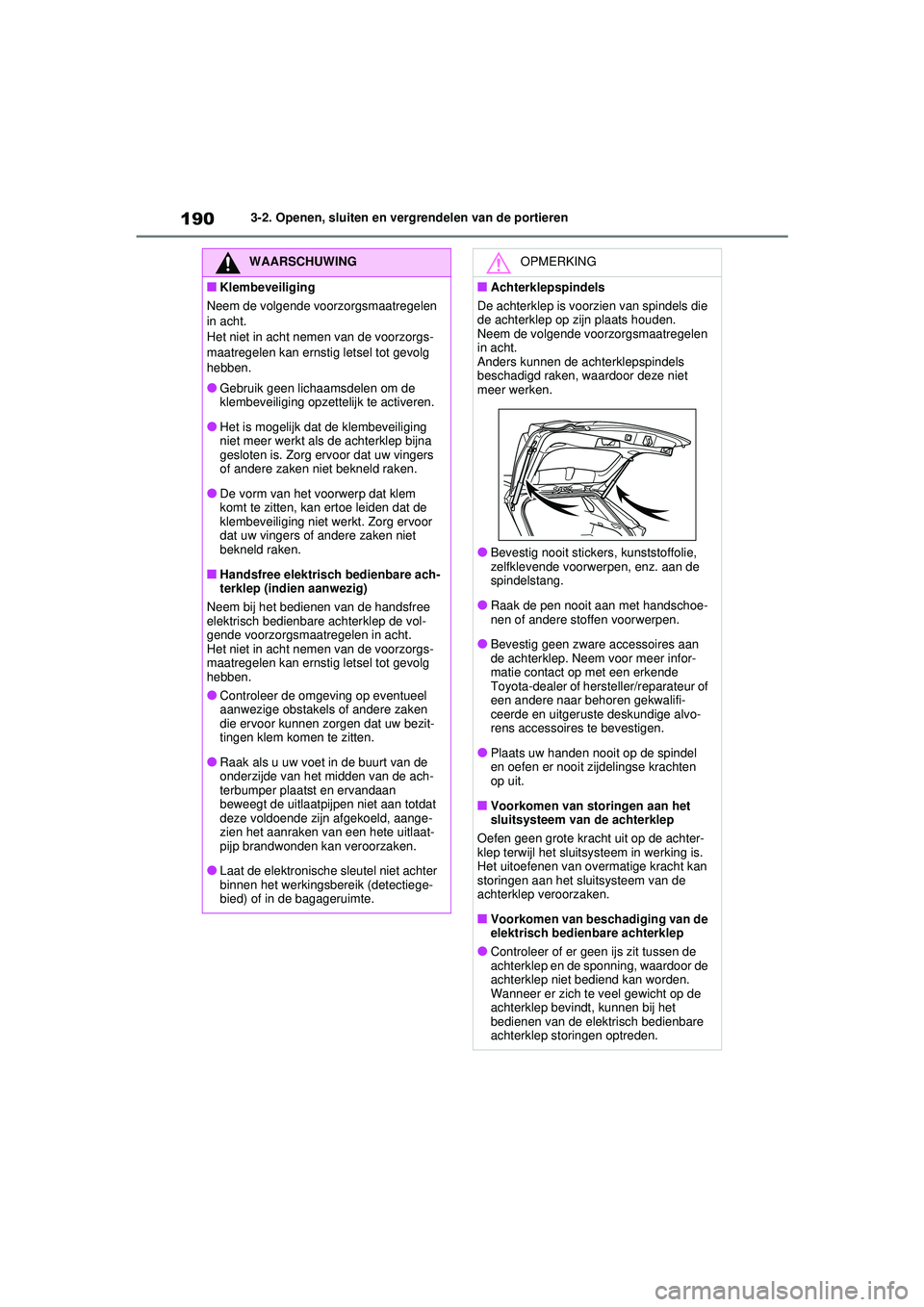

TOYOTA RAV4 HYBRID 2021 Instructieboekje (in Dutch)

1903-2. Openen, sluiten en vergrendelen van de portieren
WAARSCHUWING
■Klembeveiliging
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel tot gevolg
hebben.
●Gebruik geen lichaamsdelen om de
klembeveiliging opzette lijk te activeren.
●Het is mogelijk dat de klembeveiliging
niet meer werkt als de achterklep bijna
gesloten is. Zorg ervoor dat uw vingers
of andere zaken niet bekneld raken.
●De vorm van het voorwerp dat klem
komt te zitten, kan ertoe leiden dat de
klembeveiliging niet werkt. Zorg ervoor
dat uw vingers of andere zaken niet
bekneld raken.
■Handsfree elektrisch bedienbare ach-
terklep (indien aanwezig)
Neem bij het bedienen van de handsfree
elektrisch bedienbare achterklep de vol-
gende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel tot gevolg
hebben.
●Controleer de omgeving op eventueel
aanwezige obstakels of andere zaken
die ervoor kunnen zorgen dat uw bezit-
tingen klem komen te zitten.
●Raak als u uw voet in de buurt van de
onderzijde van het midden van de ach-
terbumper plaatst en ervandaan
beweegt de uitlaatpijpen niet aan totdat
deze voldoende zijn afgekoeld, aange-
zien het aanraken van een hete uitlaat-
pijp brandwonden kan veroorzaken.
●Laat de elektronische sleutel niet achter
binnen het werkingsbereik (detectiege-
bied) of in de bagageruimte.
OPMERKING
■Achterklepspindels
De achterklep is voorzien van spindels die
de achterklep op zijn plaats houden.
Neem de volgende voorzorgsmaatregelen
in acht.
Anders kunnen de achterklepspindels
beschadigd raken, waardoor deze niet
meer werken.
●Bevestig nooit stickers, kunststoffolie,
zelfklevende voorwerpen, enz. aan de
spindelstang.
●Raak de pen nooit aan met handschoe-
nen of andere stoffen voorwerpen.
●Bevestig geen zware accessoires aan
de achterklep. Neem voor meer infor-
matie contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige alvo-
rens accessoires te bevestigen.
●Plaats uw handen nooit op de spindel
en oefen er nooit zijdelingse krachten
op uit.
■Voorkomen van storingen aan het
sluitsysteem van de achterklep
Oefen geen grote kracht uit op de achter-
klep terwijl het sluitsys teem in werking is.
Het uitoefenen van overmatige kracht kan
storingen aan het sluitsysteem van de
achterklep veroorzaken.
■Voorkomen van beschadiging van de
elektrisch bedienbare achterklep
●Controleer of er geen ijs zit tussen de
achterklep en de sponning, waardoor de
achterklep niet bediend kan worden.
Wanneer er zich te veel gewicht op de
achterklep bevindt, kunnen bij het
bedienen van de elektrisch bedienbare
achterklep storingen optreden.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 190 Wednesday, July 29, 2020 9:01 AM

191
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
OPMERKING
●Oefen geen grote kracht uit op de ach-
terklep terwijl de elektrisch bedienbare
achterklep in werking is.
●Voorkom dat de sensoren (aan de rech-
ter- en linkerzijde van de elektrisch
bedienbare achterklep) beschadigd
raken door scherpe voorwerpen. Wan-
neer de sensor is losgenomen, kan de
elektrisch bedienbare achterklep niet
automatisch worden gesloten.
■Voorzorgsmaatregelen handsfree
elektrisch bedienbare achterklep
(indien aanwezig)
De sensor regeling voetbediening bevindt
zich achter aan de onderzijde van het mid-
den van de achterbumper. Neem de vol-
gende voorzorgsmaatregelen in acht om
ervoor te zorgen dat de handsfree elek-
trisch bedienbare achterklep goed werkt:
●Houd de onderzijde van het midden van
de achterbumper te allen tijde schoon.
Als de onderzijde van het midden van
de achterbumper vuil is of bedekt is met
sneeuw, werkt de sensor regeling voet-
bediening mogelijk niet. Verwijder in dat
geval het vuil of de sneeuw, verplaats
de auto en controleer vervolgens of de
sensor regeling voetbediening werkt.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als de
sensor niet werkt.
●Breng geen coatings die een vochtaan-
trekkend effect hebben of andere coa-
tings aan op de onderzijde van het
midden van de achterbumper.
●Parkeer de auto niet in de buurt van
objecten die kunnen bewegen en in
contact kunnen komen met de onder-
zijde van het midden van de achterbum-
per, zoals gras of bomen.
Als de auto enige tijd geparkeerd is in
de buurt van objecten die kunnen bewe-
gen en in contact kunnen komen met de
onderzijde van het midden van de ach-
terbumper, zoals gras of bomen, werkt
de sensor regeling voetbediening moge-
lijk niet. Verplaats in dat geval de auto
en controleer vervolgens of de sensor
regeling voetbediening werkt. Laat de
auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige als de sensor
niet werkt.
●Stel de sensor regeling voetbediening
en zijn omgeving niet bloot aan krach-
tige schokken.
Als de sensor regeling voetbediening of
zijn omgeving blootgesteld zijn aan
krachtige schokken, werkt de sensor
regeling voetbediening mogelijk niet
goed meer. Laat de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige als de sensor regeling voet-
bediening in de volgende situaties niet
werkt.
• De sensor regeling voetbediening of zijn omgeving zijn blootgesteld aan krach-
tige schokken.
• Er zitten krassen of beschadigingen op de onderzijde van het midden van de
achterbumper.
●Demonteer de achterbumper niet.
●Breng geen stickers aan op de achter-
bumper.
●Breng geen lak aan op de achterbum-
per.
●Deactiveer de handsfree elektrisch
bedienbare achterklep als er op de elek-
trisch bedienbare achterklep een fiet-
sendrager of een vergelijkbaar zwaar
onderdeel gemonteerd is. ( Blz. 138)
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 191 Wednesday, July 29, 2020 9:01 AM

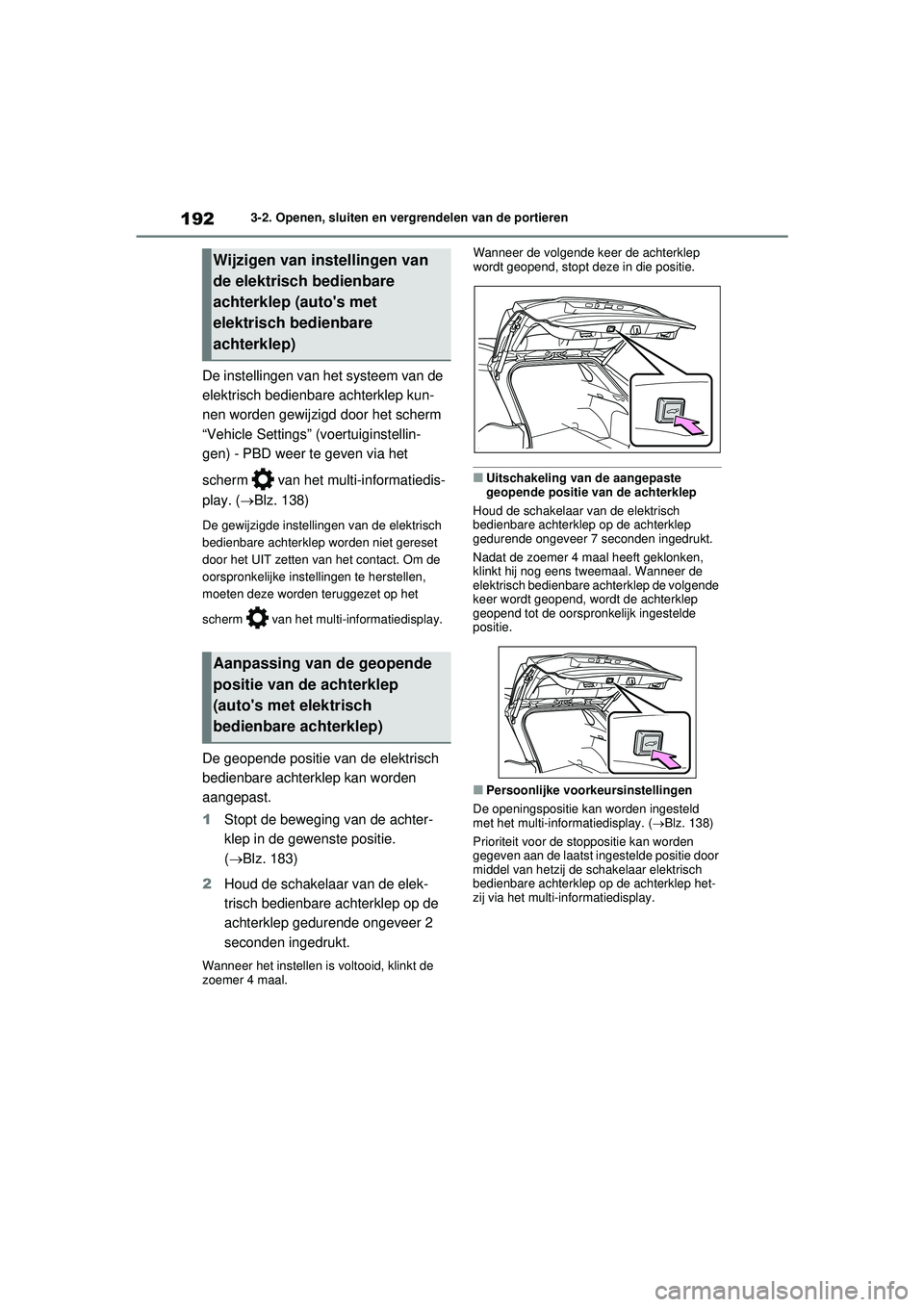

1923-2. Openen, sluiten en vergrendelen van de portieren
De instellingen van het systeem van de
elektrisch bedienbare achterklep kun-
nen worden gewijzigd door het scherm
“Vehicle Settings” (voertuiginstellin-
gen) - PBD weer te geven via het
scherm van het multi-informatiedis-
play. ( Blz. 138)
De gewijzigde instellingen van de elektrisch
bedienbare achterklep worden niet gereset
door het UIT zetten van het contact. Om de
oorspronkelijke instel lingen te herstellen,
moeten deze worden teruggezet op het
scherm van het multi-informatiedisplay.
De geopende positie van de elektrisch
bedienbare achterklep kan worden
aangepast.
1 Stopt de beweging van de achter-
klep in de gewenste positie.
(Blz. 183)
2 Houd de schakelaar van de elek-
trisch bedienbare achterklep op de
achterklep gedurende ongeveer 2
seconden ingedrukt.
Wanneer het instellen is voltooid, klinkt de
zoemer 4 maal. Wanneer de volgende keer de achterklep
wordt geopend, stopt deze in die positie.
■Uitschakeling van de aangepaste
geopende positie van de achterklep
Houd de schakelaar van de elektrisch
bedienbare achterklep op de achterklep
gedurende ongeveer 7 seconden ingedrukt.
Nadat de zoemer 4 maal heeft geklonken,
klinkt hij nog eens tweemaal. Wanneer de
elektrisch bedienbare achterklep de volgende
keer wordt geopend, wordt de achterklep
geopend tot de oorspronkelijk ingestelde
positie.
■Persoonlijke voorkeursinstellingen
De openingspositie kan worden ingesteld
met het multi-informatiedisplay. ( Blz. 138)
Prioriteit voor de stoppositie kan worden
gegeven aan de laatst ingestelde positie door
middel van hetzij de sc hakelaar elektrisch
bedienbare achterklep op de achterklep het-
zij via het multi-informatiedisplay.
Wijzigen van instellingen van
de elektrisch bedienbare
achterklep (auto's met
elektrisch bedienbare
achterklep)
Aanpassing van de geopende
positie van de achterklep
(auto's met elektrisch
bedienbare achterklep)
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 192 Wednesday, July 29, 2020 9:01 AM

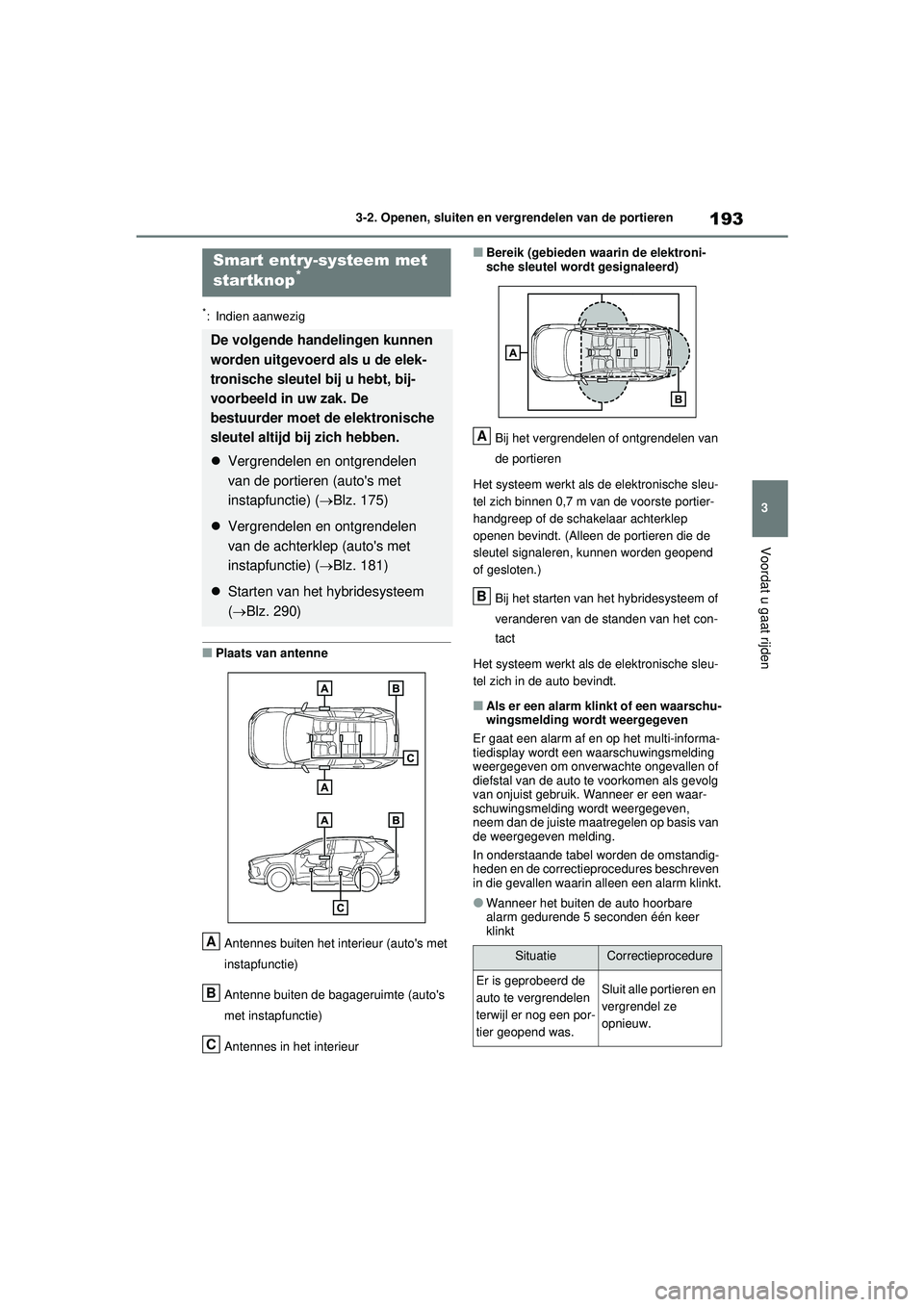

193
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
*: Indien aanwezig
■Plaats van antenne
Antennes buiten het interieur (auto's met
instapfunctie)
Antenne buiten de bagageruimte (auto's
met instapfunctie)
Antennes in het interieur
■Bereik (gebieden waarin de elektroni-
sche sleutel wordt gesignaleerd)Bij het vergrendelen of ontgrendelen van
de portieren
Het systeem werkt als de elektronische sleu-
tel zich binnen 0,7 m van de voorste portier-
handgreep of de schakelaar achterklep
openen bevindt. (Alleen de portieren die de
sleutel signaleren, kunnen worden geopend
of gesloten.)
Bij het starten van het hybridesysteem of
veranderen van de standen van het con-
tact
Het systeem werkt als de elektronische sleu-
tel zich in de auto bevindt.
■Als er een alarm klinkt of een waarschu-
wingsmelding wordt weergegeven
Er gaat een alarm af en op het multi-informa-
tiedisplay wordt een waarschuwingsmelding
weergegeven om onverwachte ongevallen of
diefstal van de auto te voorkomen als gevolg
van onjuist gebruik. Wanneer er een waar-
schuwingsmelding wordt weergegeven,
neem dan de juiste maatregelen op basis van
de weergegeven melding.
In onderstaande tabel worden de omstandig-
heden en de correctieprocedures beschreven
in die gevallen waarin alleen een alarm klinkt.
●Wanneer het buiten de auto hoorbare
alarm gedurende 5 seconden één keer
klinkt
Smart entry-systeem met
startknop*
De volgende handelingen kunnen
worden uitgevoerd als u de elek-
tronische sleutel bij u hebt, bij-
voorbeeld in uw zak. De
bestuurder moet de elektronische
sleutel altijd bij zich hebben.
 Vergrendelen en ontgrendelen
van de portieren (auto's met
instapfunctie) ( Blz. 175)
Vergrendelen en ontgrendelen
van de achterklep (auto's met
instapfunctie) ( Blz. 181)
Starten van het hybridesysteem
(Blz. 290)
A
B
C
SituatieCorrectieprocedure
Er is geprobeerd de
auto te vergrendelen
terwijl er nog een por-
tier geopend was.Sluit alle portieren en
vergrendel ze
opnieuw.
A
B
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 193 Wednesday, July 29, 2020 9:01 AM

1943-2. Openen, sluiten en vergrendelen van de portieren
●Wanneer het alarm in de auto continu
klinkt
■Energiebesparende functie (auto's met
instapfunctie)
De energiebesparende functie wordt geacti-
veerd om te voorkomen dat de batterij van de
elektronische sleutel en de 12V-accu leeg
raken wanneer de auto gedurende langere
tijd niet wordt gebruikt.
●In de volgende situaties kan het enige tijd
duren voordat de portieren met het Smart
entry-systeem met startknop ontgrendeld
kunnen worden.
• De elektronische sleutel bevindt zich gedu- rende 10 minuten of langer op een afstand
van ongeveer 2 m van de auto.
• Het Smart entry-systeem met startknop is gedurende 5 dagen of langer niet gebruikt.
●Als het Smart entry-systeem met startknop
gedurende 14 dagen of langer niet gebruikt
is, kunnen de portieren alleen via het
bestuurdersportier worden ontgrendeld.
Pak in dat geval de greep van het bestuur-
dersportier vast of gebruik de afstandsbe-
diening of de mechanische sleutel om de
portieren te ontgrendelen.
■De energiebespaarmodus van een elek-
tronische sleutel inschakelen
●Wanneer de energiebespaarmodus is
ingeschakeld, loopt de batterij veel minder
snel leeg omdat de ontvangst van radiogol-
ven door de elektronische sleutel wordt
gestopt.
Druk twee keer in terwijl u
ingedrukt houdt.
Ga na of het controlelampje van de elektroni-
sche sleutel 4 keer knippert.
Het Smart entry-systeem met startknop kan
niet worden gebruikt als de energiebespaar- modus is ingeschakeld. Druk op een van de
toetsen van de elektronische sleutel om de
functie te annuleren.
●Bij elektronische sleutels die gedurende
langere tijd niet worden gebruikt, kan
vooraf in de energiebespaarmodus worden
ingeschakeld.
■Omstandigheden die de werking kun-
nen beïnvloeden
Het Smart entry-systeem met startknop
maakt gebruik van zwakke radiogolven. In de
volgende situaties kunnen storingen optre-
den in de communicatie tussen de elektroni-
sche sleutel en de auto, waardoor het Smart
entry-systeem met startknop, de afstandsbe-
diening en de startblokkering mogelijk niet
goed werken:
(Oplossingen:  Blz. 569)
●Wanneer de batterij van de elektronische
sleutel leeg is
●In de buurt van een televisiezendmast,
elektriciteitscentrale, tankstation, radiozen-
der, videowall, luchthaven of andere loca-
tie waar sterke radiogolven of
elektromagnetische velden aanwezig zijn
●Wanneer de elektronische sleutel tegen
een van de volgende metalen voorwerpen
wordt gehouden of erdoor wordt bedekt
• Kaarten met aluminiumfolie
• Sigarettenpakjes met aluminiumfolie erin
• Metalen portemonnees of tassen
• Muntgeld
• Metalen handwarmers
• Media zoals CD's en DVD's
●Als er in de buurt gebruik wordt gemaakt
van een andere sleutel met afstandsbedie-
ning (die radiogolven uitzendt)
●Als u de elektronische sleutel bij u draagt
samen met de volgende apparaten die
radiogolven uitzenden
• Een draagbare radio, mobiele telefoon, draadloze telefoon of andere draadloze
communicatiemiddelen
SituatieCorrectieprocedure
Het contact werd in
de stand ACC gezet
terwijl het bestuur-
dersportier geopend
was (of het bestuur-
dersportier werd
geopend terwijl het
contact in de stand
ACC stond).
Zet het contact UIT
en sluit het bestuur-
dersportier.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 194 Wednesday, July 29, 2020 9:01 AM

195
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
• De elektronische sleutel of een afstands-
bediening van een andere auto die radio-
golven uitzendt
• Computers of pda's
• Digitale audioapparatuur
• Draagbare spelcomputers
●Als een metalen coating of metalen voor-
werpen aan de achterruit zijn bevestigd
●Wanneer de elektronische sleutel in de
buurt van een batterijlader of elektronische
apparaten wordt gehouden
●Wanneer u parkeert op een parkeerplaats
met een betaalautomaat (Radiogolven die
worden gebruikt om auto's te signaleren
beïnvloeden mogelijk het Smart entry-sys-
teem met startknop.)
■Aanwijzing voor de instapfunctie
(indien aanwezig)
●Zelfs als de elektronis che sleutel zich bin-
nen het detectiegebied bevindt, werkt het
systeem in de volgende gevallen mogelijk
niet juist:
• De elektronische sleut el bevindt zich te
dicht bij de ruit of buitenportiergreep, te
dicht bij de grond of te hoog als de portie-
ren worden vergrendeld of ontgrendeld.
• De elektronische sleut el ligt op het dash-
board, op de bagageafdekking, op de vloer
of in een portiervak of het dashboardkastje
wanneer het hybridesysteem wordt gestart
of de stand van het contact wordt gewij-
zigd.
●Laat de elektronische sleutel niet boven op
het dashboard of in de buurt van de por-
tiervakken liggen wanneer u de auto ver-
laat. Afhankelijk van de ontvangst van de
radiogolven wordt door de antenne moge-
lijk waargenomen dat de sleutel zich buiten
de auto bevindt en kunnen de portieren
worden vergrendeld vanaf de buitenzijde,
waardoor de elektronische sleutel moge-
lijk in de auto wordt opgesloten.
●Zolang de elektronisc he sleutel zich bin-
nen het detectiegebied bevindt, kunnen de
portieren door een willekeurige persoon
worden vergrendeld en ontgrendeld. De
auto kan echter alleen worden ontgrendeld
via de portieren die de elektronische sleu-
tel signaleren.
●Zelfs als de elektronis che sleutel zich bui-
ten de auto bevindt, kan het hybridesys-
teem mogelijk worden gestart als de
elektronische sleutel zi ch in de buurt van
de ruit bevindt.
●De portieren worden mogelijk ontgrendeld
als er een grote hoeveelheid water op de
portiergreep terechtkomt, bijvoorbeeld tij-
dens een zware regenbui of in een was-
straat, wanneer de elektronische sleutel
zich binnen het detectiegebied bevindt.
(Als de portieren niet worden geopend en
gesloten, worden deze na ongeveer 30
seconden automatisch weer vergrendeld.)
●Als de afstandsbediening wordt gebruikt
om de portieren te vergrendelen terwijl de
elektronische sleutel zich in de nabijheid
van de auto bevindt, bestaat de mogelijk-
heid dat de portieren niet ontgrendeld wor-
den door de instapfunctie. (Gebruik de
afstandsbediening om de portieren te ont-
grendelen.)
●Wanneer u de vergrendelsensor aanraakt
terwijl u handschoenen draagt, kan de
reactie van het systeem trager zijn of wor-
den de portieren mogelijk niet ontgrendeld.
Trek uw handschoenen uit en raak de ver-
grendelsensor opnieuw aan.
●Wanneer de vergrendelac tie is uitgevoerd
met de vergrendelsensor, worden maxi-
maal tweemaal achter elkaar identificatie-
signalen getoond. Vervolgens worden
geen identificatiesignalen gegeven.
●Als de portiergreep nat wordt terwijl de
elektronische sleutel zich binnen het werk-
zame gebied bevindt, kan het portier her-
haaldelijk worden vergrendeld en
ontgrendeld. Volg in dat geval de correctie-
procedure hieronder bij het wassen van de
auto:
• Plaats de elektronische sleutel op een afstand van ten minste 2 meter van de
auto. (Zorg ervoor dat de sleutel niet
gestolen wordt.)
• Schakel de energiebespaarmodus van de elektronische sleutel in om het Smart
entry-systeem met startknop uit te schake-
len. ( Blz. 194)
●Als de elektronische sl eutel zich in de auto
bevindt en een portiergreep wordt nat tij-
dens het wassen van de auto, wordt er
mogelijk een melding weergegeven op het
multi-informatiedisplay en klinkt er een
zoemer buiten de auto. Vergrendel alle
portieren om het alarm uit te schakelen.
●Als de vergrendelsensor in aanraking komt
met ijs, sneeuw, modder, enz., werkt deze
mogelijk niet goed. Reinig de vergrendel-
sensor en raak hem opnieuw aan of
gebruik de vergrendelsensor aan de
onderzijde van de portiergreep.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 195 Wednesday, July 29, 2020 9:01 AM

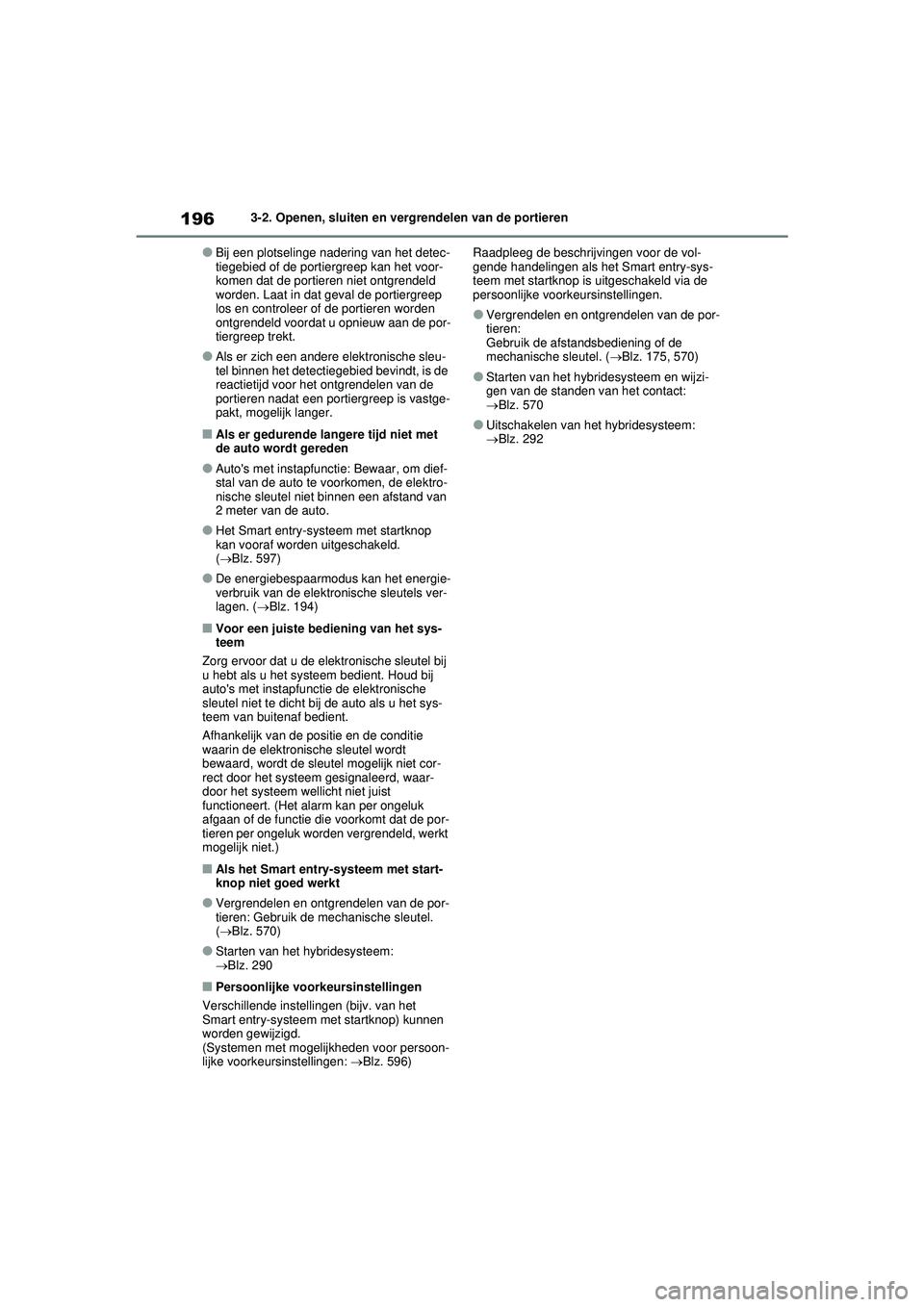

1963-2. Openen, sluiten en vergrendelen van de portieren
●Bij een plotselinge nadering van het detec-
tiegebied of de portiergreep kan het voor-
komen dat de portieren niet ontgrendeld
worden. Laat in dat geval de portiergreep
los en controleer of de portieren worden
ontgrendeld voordat u opnieuw aan de por-
tiergreep trekt.
●Als er zich een andere elektronische sleu-
tel binnen het detectiegebied bevindt, is de
reactietijd voor het ontgrendelen van de
portieren nadat een portiergreep is vastge-
pakt, mogelijk langer.
■Als er gedurende langere tijd niet met
de auto wordt gereden
●Auto's met instapfunctie: Bewaar, om dief-
stal van de auto te voorkomen, de elektro-
nische sleutel niet binnen een afstand van
2 meter van de auto.
●Het Smart entry-systeem met startknop
kan vooraf worden uitgeschakeld.
( Blz. 597)
●De energiebespaarmodus kan het energie-
verbruik van de elektronische sleutels ver-
lagen. ( Blz. 194)
■Voor een juiste bediening van het sys-
teem
Zorg ervoor dat u de elektronische sleutel bij
u hebt als u het systeem bedient. Houd bij
auto's met instapfunctie de elektronische
sleutel niet te dicht bij de auto als u het sys-
teem van buitenaf bedient.
Afhankelijk van de positie en de conditie
waarin de elektronische sleutel wordt
bewaard, wordt de sleutel mogelijk niet cor-
rect door het systeem gesignaleerd, waar-
door het systeem we llicht niet juist
functioneert. (Het alarm kan per ongeluk
afgaan of de functie die voorkomt dat de por-
tieren per ongeluk worden vergrendeld, werkt
mogelijk niet.)
■Als het Smart entry-systeem met start-
knop niet goed werkt
●Vergrendelen en ontgrendelen van de por-
tieren: Gebruik de mechanische sleutel.
(  Blz. 570)
●Starten van het hybridesysteem:
 Blz. 290
■Persoonlijke voorkeursinstellingen
Verschillende instellingen (bijv. van het
Smart entry-systeem met startknop) kunnen
worden gewijzigd.
(Systemen met mogelijkheden voor persoon-
lijke voorkeur sinstellingen: Blz. 596) Raadpleeg de beschrijvingen voor de vol-
gende handelingen als het Smart entry-sys-
teem met startknop is
uitgeschakeld via de
persoonlijke voork eursinstellingen.
●Vergrendelen en ontgrendelen van de por-
tieren:
Gebruik de afstandsbediening of de
mechanische sleutel. ( Blz. 175, 570)
●Starten van het hybridesysteem en wijzi-
gen van de standen van het contact:
Blz. 570
●Uitschakelen van het hybridesysteem:
Blz. 292
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 196 Wednesday, July 29, 2020 9:01 AM

197
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden

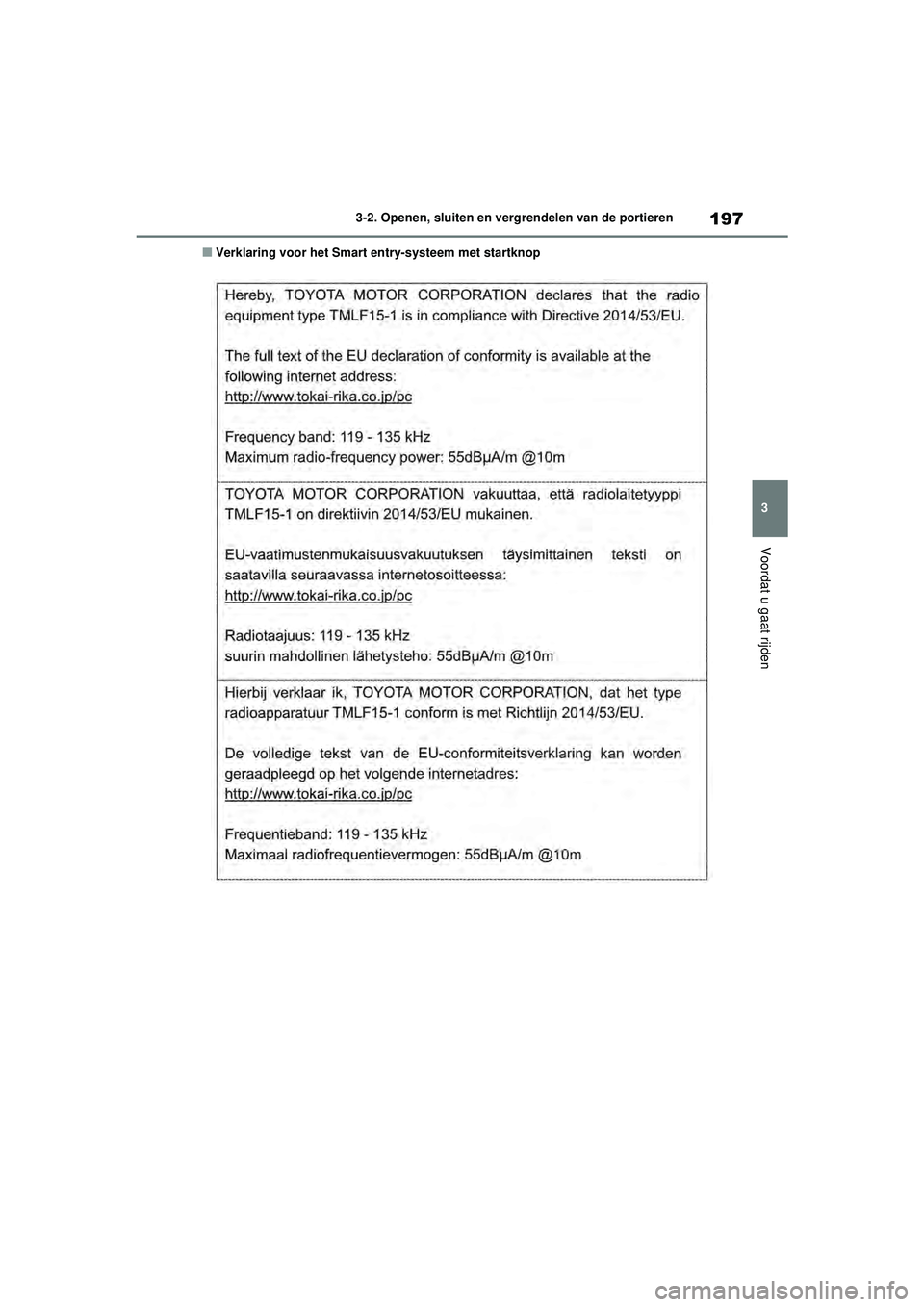

■Verklaring voor het Smart entry-systeem met startknop
pM_RAV4-HV_OM_OM42D32E_(EE).book Page
197 Wednesday, July 29, 2020 9:01 AM

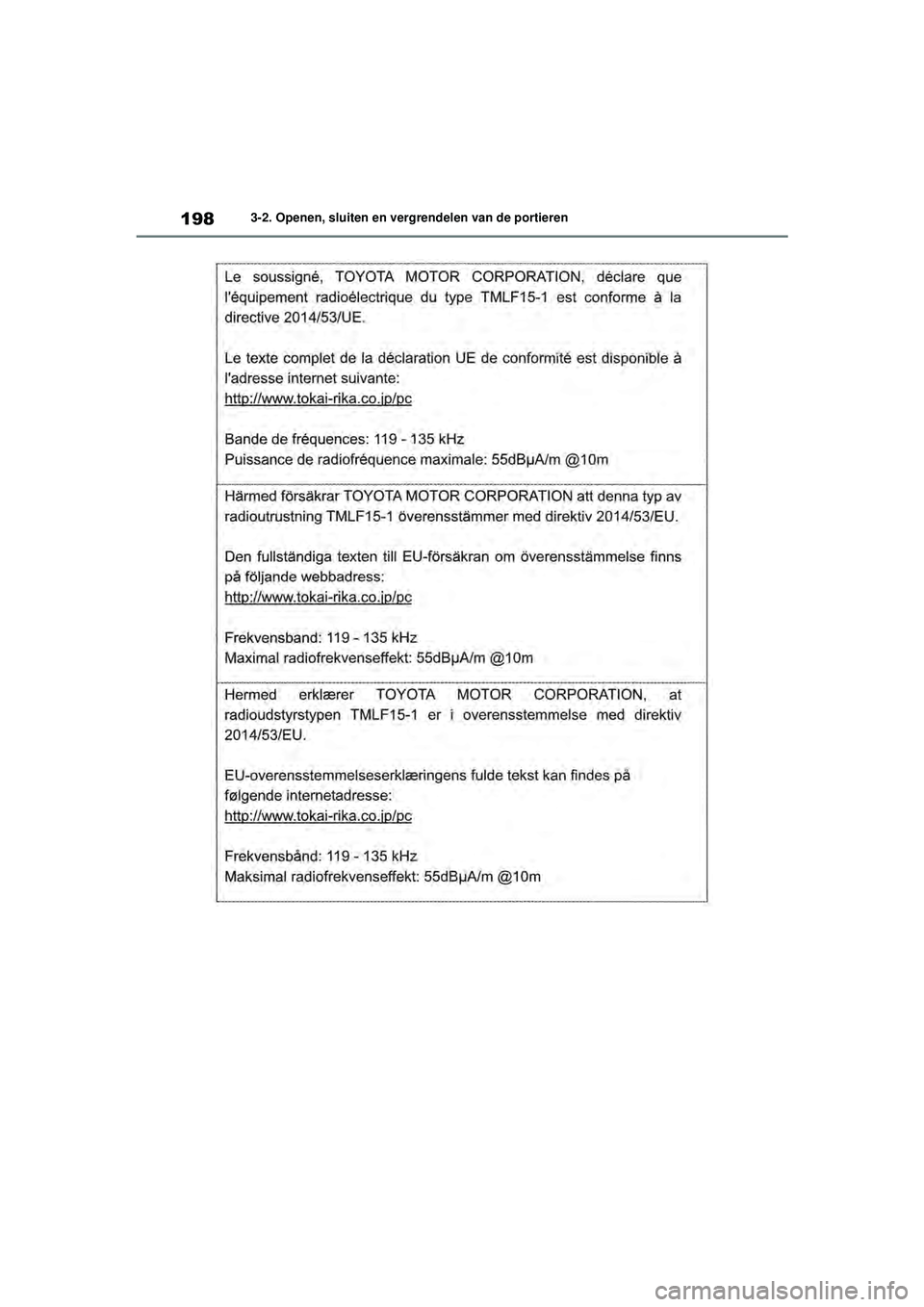

1983-2. Openen, sluiten en vergrendelen van de portieren
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 198 Wednesday, July 29, 2020 9:01 AM

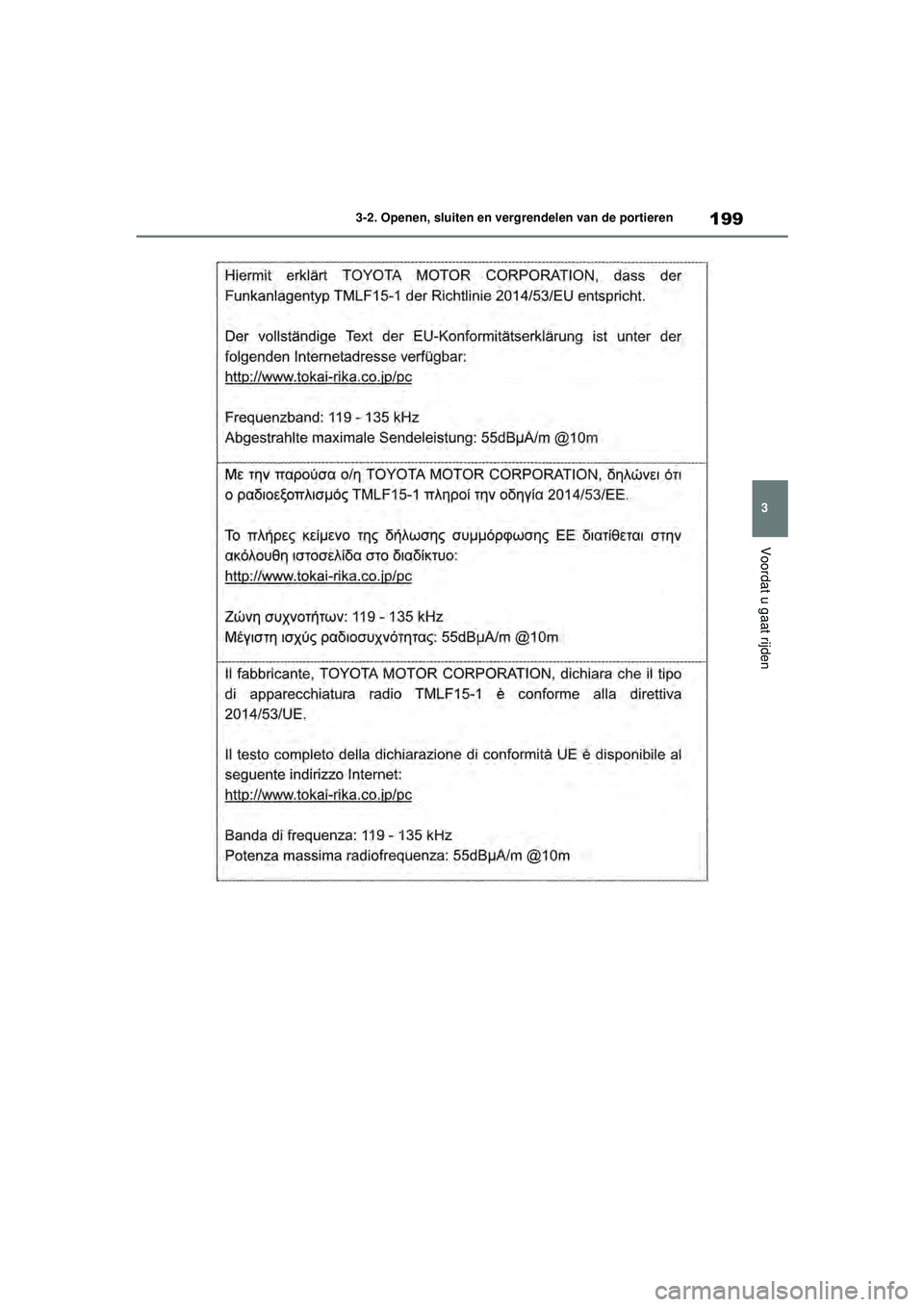

199
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
pM_RAV4-HV_OM_OM42D32E_(EE).book Page
199 Wednesday, July 29, 2020 9:01 AM
