5447-2. Stappen die genomen moeten worden in noodgevallen
■Als er een melding wordt weergegeven
dat u naar een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige moet gaan
Het systeem of onderdeel dat op het multi-
informatiedisplay wordt weergegeven, is
defect. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als er een melding wordt weergegeven
dat de handleiding moet worden
geraadpleegd
●Als de onderstaande berichten worden
weergegeven, volg dan de desbetreffende
instructies.
• “Engine Coolant Temp High” (hoge koel- vloeistoftemperatuur) ( Blz. 576)
• “Exhaust Filter Full” (uitlaatgasfiltersys- teem vol) ( Blz. 410)
●Als de onderstaande meldingen worden
weergegeven, is er mogelijk sprake van
een storing. Breng de auto onmiddellijk op
een veilige plaats tot stilstand en neem
contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Doorrijden met de auto kan
gevaarlijk zijn.
• “Hybrid System Malfunction” (storing hybri- desysteem)
• “Check Engine” (controleer motor)
• “Hybrid Battery System Malfunction” (sys- teemstoring batterijpakket)
• “Accelerator System Malfunction” (sys- teemstoring gaspedaal)
• “Hybrid System Stopped” (Hybridesysteem uitgeschakeld)
• “Engine Stopped” (verbrandingsmotor uit- geschakeld)
• “Smart Entry & Start System Malfunction” (storing Smart entry-systeem met start-
knop)
●Als de onderstaande meldingen worden
weergegeven, is er mogelijk sprake van
een storing. Laat onmiddellijk de auto
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
• “Oil Pressure Low” (lage oliedruk)
• “Braking Power Low” (lage remkracht)
●Als “Maintenance Required for Traction
Battery Cooling Parts See Owner’s
Manual” (Onderhoud vereist voor koelon-
derdelen tractiebatterij, raadpleeg handlei-
ding) wordt weergegeven, zit de filter
mogelijk verstopt, is de ventilatieopening
mogelijk geblokkeerd of zit er mogelijk een
gat in het kanaal. Voer daarom de onder-
staande correctieprocedure uit.
• Als de ventilatieopening of het filter van het batterijpakket (tractieba tterij) vuil is, voer
dan de procedures op Blz. 499 uit om ze
schoon te maken.
• Als de waarschuwingsmelding wordt weer- gegeven wanneer de ventilatieopening en
het filter van het batterijpakket (tractiebat-
terij) niet vuil zijn, laat de auto dan nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als “Hybrid system overheated. Redu-
ced output power.” (Hybridesysteem
oververhit. Gereduceerd uitgangsver-
mogen) wordt weergegeven
De melding wordt mogelijk weergegeven tij-
dens het rijden onder zware omstandighe-
den. (Bijvoorbeeld wanneer u (achteruit) een
lange steile helling op rijdt.)
Oplossing: Blz. 576
■Als “Traction Battery Needs to be Pro-
tected Refrain from the Use of N Posi-
tion” (Tractiebatterij moet worden
beschermd. Vermijd het gebruik van
stand N.) wordt weergegeven
Deze melding kan worden weergegeven als
de selectiehendel in stand N staat.
Het batterijpakket (tractiebatterij) kan niet
worden geladen als de selectiehendel in
stand N staat. Zet de selectiehendel daarom
in stand P als de auto stilstaat.
■Als “Traction Battery Needs to be Pro-
tected Shift into P to Restart” (Tractie-
batterij moet worden beschermd. Zet
selectiehendel in stand P om opnieuw
te starten.) wordt weergegeven
Deze melding wordt weergegeven wanneer
het batterijpakket (tractiebatterij) bijna leeg is,
doordat de selectiehendel een bepaalde peri-
ode in stand N heeft stilgestaan.
Zet bij het bedienen van de auto de selectie-
hendel in stand P en herstart het hybridesys-
teem.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 544 Wednesday, July 29, 2020 9:01 AM

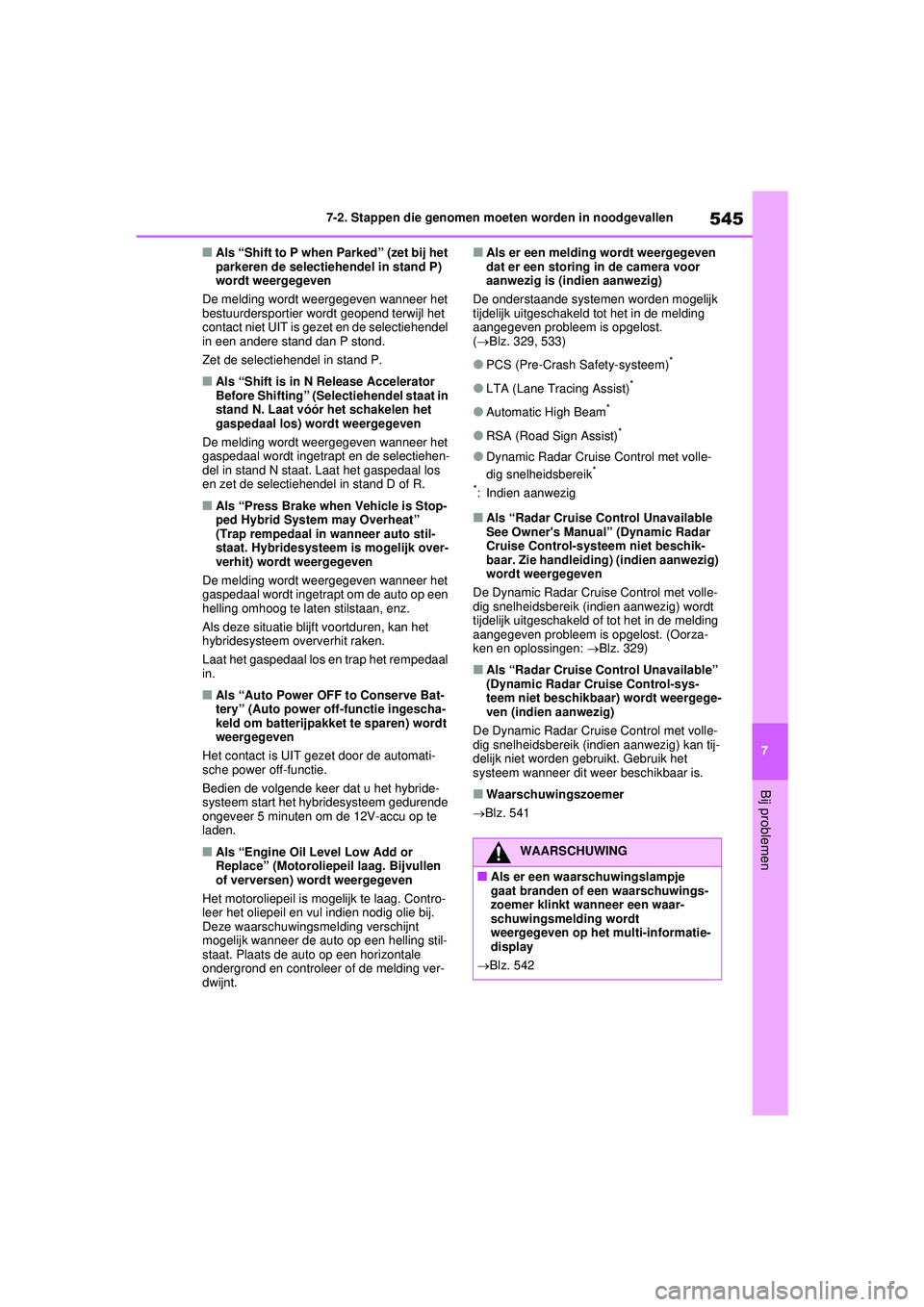

545
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Als “Shift to P when Parked” (zet bij het
parkeren de selectiehendel in stand P)
wordt weergegeven
De melding wordt weergegeven wanneer het
bestuurdersportier wordt geopend terwijl het
contact niet UIT is gezet en de selectiehendel
in een andere stand dan P stond.
Zet de selectiehendel in stand P.
■Als “Shift is in N Release Accelerator
Before Shifting” (Selectiehendel staat in
stand N. Laat vóór het schakelen het
gaspedaal los) wordt weergegeven
De melding wordt weergegeven wanneer het
gaspedaal wordt ingetrapt en de selectiehen-
del in stand N staat. Laat het gaspedaal los
en zet de selectiehendel in stand D of R.
■Als “Press Brake when Vehicle is Stop-
ped Hybrid System may Overheat”
(Trap rempedaal in wanneer auto stil-
staat. Hybridesysteem is mogelijk over-
verhit) wordt weergegeven
De melding wordt weergegeven wanneer het
gaspedaal wordt ingetrapt om de auto op een
helling omhoog te laten stilstaan, enz.
Als deze situatie blijft voortduren, kan het
hybridesysteem oververhit raken.
Laat het gaspedaal los en trap het rempedaal
in.
■Als “Auto Power OFF to Conserve Bat-
tery” (Auto power off-functie ingescha-
keld om batterijpakket te sparen) wordt
weergegeven
Het contact is UIT gezet door de automati-
sche power off-functie.
Bedien de volgende keer dat u het hybride-
systeem start het hybridesysteem gedurende
ongeveer 5 minuten om de 12V-accu op te
laden.
■Als “Engine Oil Level Low Add or
Replace” (Motoroliepeil laag. Bijvullen
of verversen) wordt weergegeven
Het motoroliepeil is mogelijk te laag. Contro-
leer het oliepeil en vul indien nodig olie bij.
Deze waarschuwingsmelding verschijnt
mogelijk wanneer de auto op een helling stil-
staat. Plaats de auto op een horizontale
ondergrond en controleer of de melding ver-
dwijnt.
■Als er een melding wordt weergegeven
dat er een storing in de camera voor
aanwezig is (indien aanwezig)
De onderstaande systemen worden mogelijk
tijdelijk uitgeschakeld tot het in de melding
aangegeven probleem is opgelost.
(  Blz. 329, 533)
●PCS (Pre-Crash Safety-systeem)*
●LTA (Lane Tracing Assist)*
●Automatic High Beam*
●RSA (Road Sign Assist)*
●Dynamic Radar Cruise Control met volle-
dig snelheidsbereik*
*
: Indien aanwezig
■Als “Radar Cruise Control Unavailable
See Owner's Manual” (Dynamic Radar
Cruise Control-systeem niet beschik-
baar. Zie handleiding) (indien aanwezig)
wordt weergegeven
De Dynamic Radar Cruise Control met volle-
dig snelheidsbereik (i ndien aanwezig) wordt
tijdelijk uitgeschakeld of tot het in de melding
aangegeven probleem is opgelost. (Oorza-
ken en oplossingen: Blz. 329)
■Als “Radar Cruise Control Unavailable”
(Dynamic Radar Cruise Control-sys-
teem niet beschikbaar) wordt weergege-
ven (indien aanwezig)
De Dynamic Radar Cruise Control met volle-
dig snelheidsbereik (indi en aanwezig) kan tij-
delijk niet worden gebruikt. Gebruik het
systeem wanneer dit weer beschikbaar is.
■Waarschuwingszoemer
 Blz. 541
WAARSCHUWING
■Als er een waarschuwingslampje
gaat branden of een waarschuwings-
zoemer klinkt wanneer een waar-
schuwingsmelding wordt
weergegeven op het multi-informatie-
display
 Blz. 542
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 545 Wednesday, July 29, 2020 9:01 AM

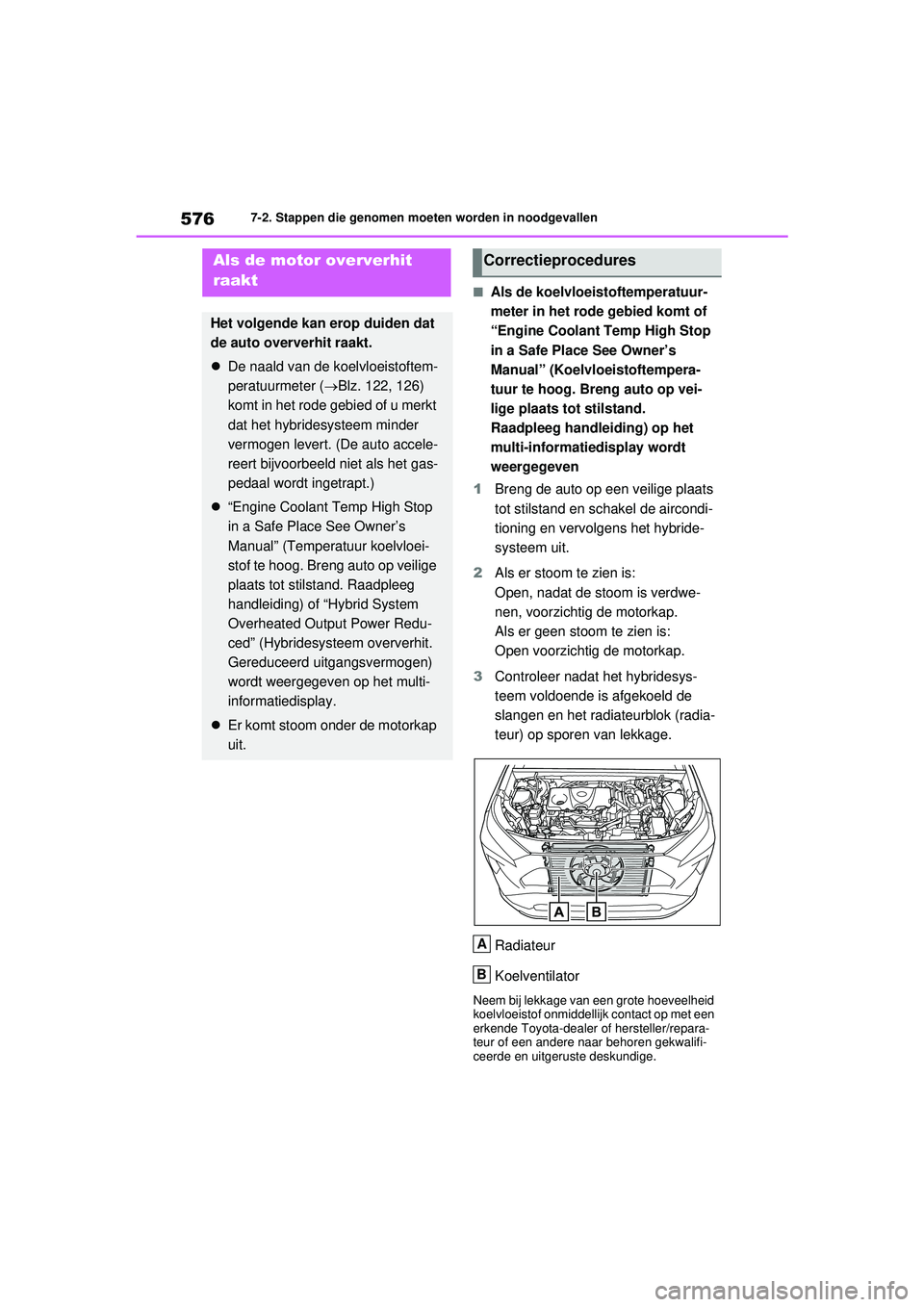

5767-2. Stappen die genomen moeten worden in noodgevallen
■Als de koelvloeistoftemperatuur-
meter in het rode gebied komt of
“Engine Coolant Temp High Stop
in a Safe Place See Owner’s
Manual” (Koelvloeistoftempera-
tuur te hoog. Breng auto op vei-
lige plaats tot stilstand.
Raadpleeg handleiding) op het
multi-informatiedisplay wordt
weergegeven
1 Breng de auto op een veilige plaats
tot stilstand en schakel de aircondi-
tioning en vervolgens het hybride-
systeem uit.
2 Als er stoom te zien is:
Open, nadat de stoom is verdwe-
nen, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
3 Controleer nadat het hybridesys-
teem voldoende is afgekoeld de
slangen en het radiateurblok (radia-
teur) op sporen van lekkage.
Radiateur
Koelventilator
Neem bij lekkage van een grote hoeveelheid
koelvloeistof onmiddellij k contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Als de motor oververhit
raakt
Het volgende kan erop duiden dat
de auto oververhit raakt.
 De naald van de koelvloeistoftem-
peratuurmeter ( Blz. 122, 126)
komt in het rode gebied of u merkt
dat het hybridesysteem minder
vermogen levert. (De auto accele-
reert bijvoorbeeld niet als het gas-
pedaal wordt ingetrapt.)
 “Engine Coolant Temp High Stop
in a Safe Place See Owner’s
Manual” (Temperatuur koelvloei-
stof te hoog. Breng auto op veilige
plaats tot stilstand. Raadpleeg
handleiding) of “Hybrid System
Overheated Output Power Redu-
ced” (Hybridesyst eem oververhit.
Gereduceerd uitgangsvermogen)
wordt weergegeven op het multi-
informatiedisplay.
 Er komt stoom onder de motorkap
uit.
Correctieprocedures
A
B
