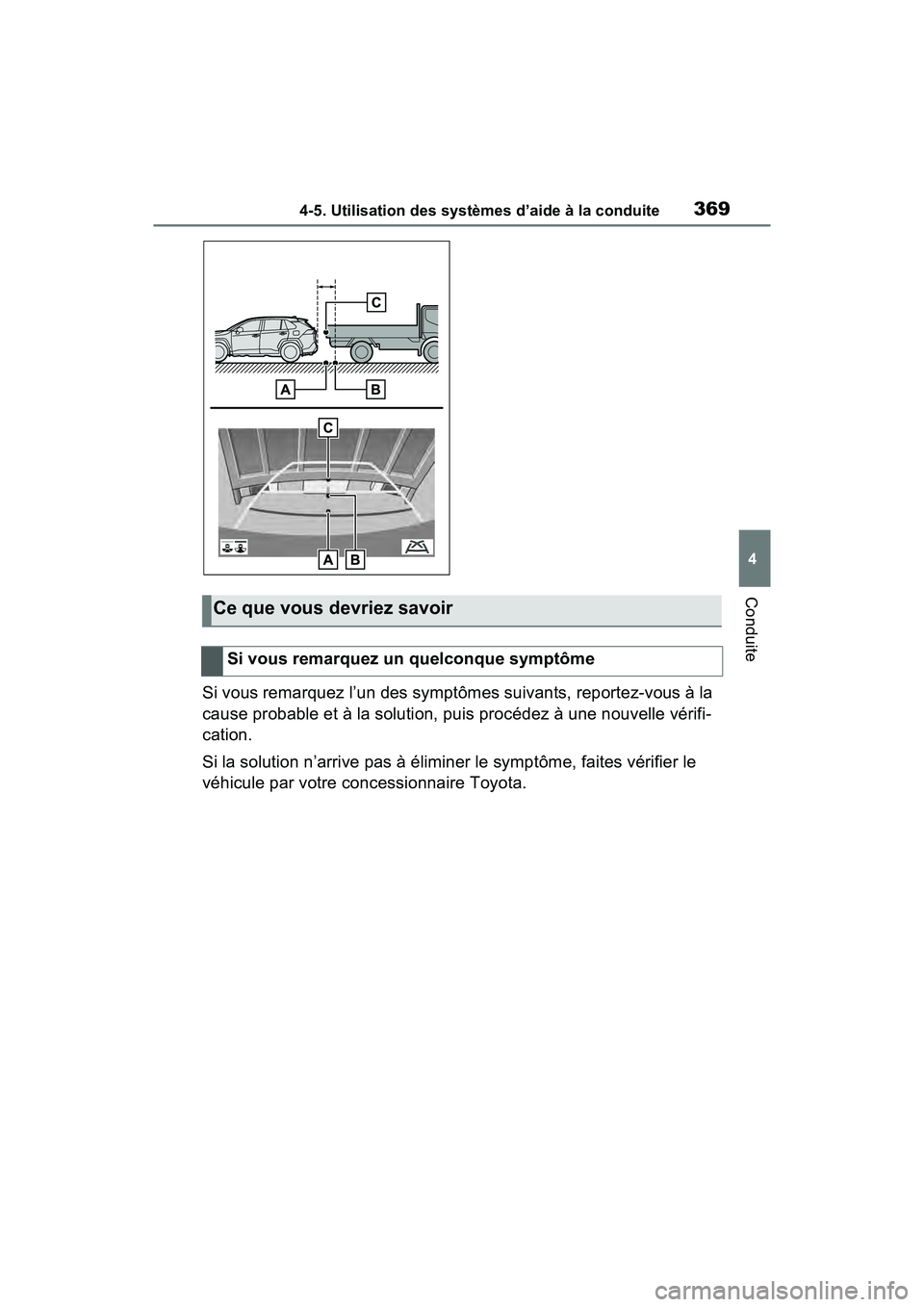

3694-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
Si vous remarquez l’un des symptômes suivants, reportez-vous à la
cause probable et à la solution, puis procédez à une nouvelle vérifi-
cation.
Si la solution n’arrive pas à éliminer le symptôme, faites vérifier le
véhicule par votre concessionnaire Toyota.
Ce que vous devriez savoir
Si vous remarquez un quelconque symptôme

3704-5. Utilisation des systèmes d’aide à la conduite

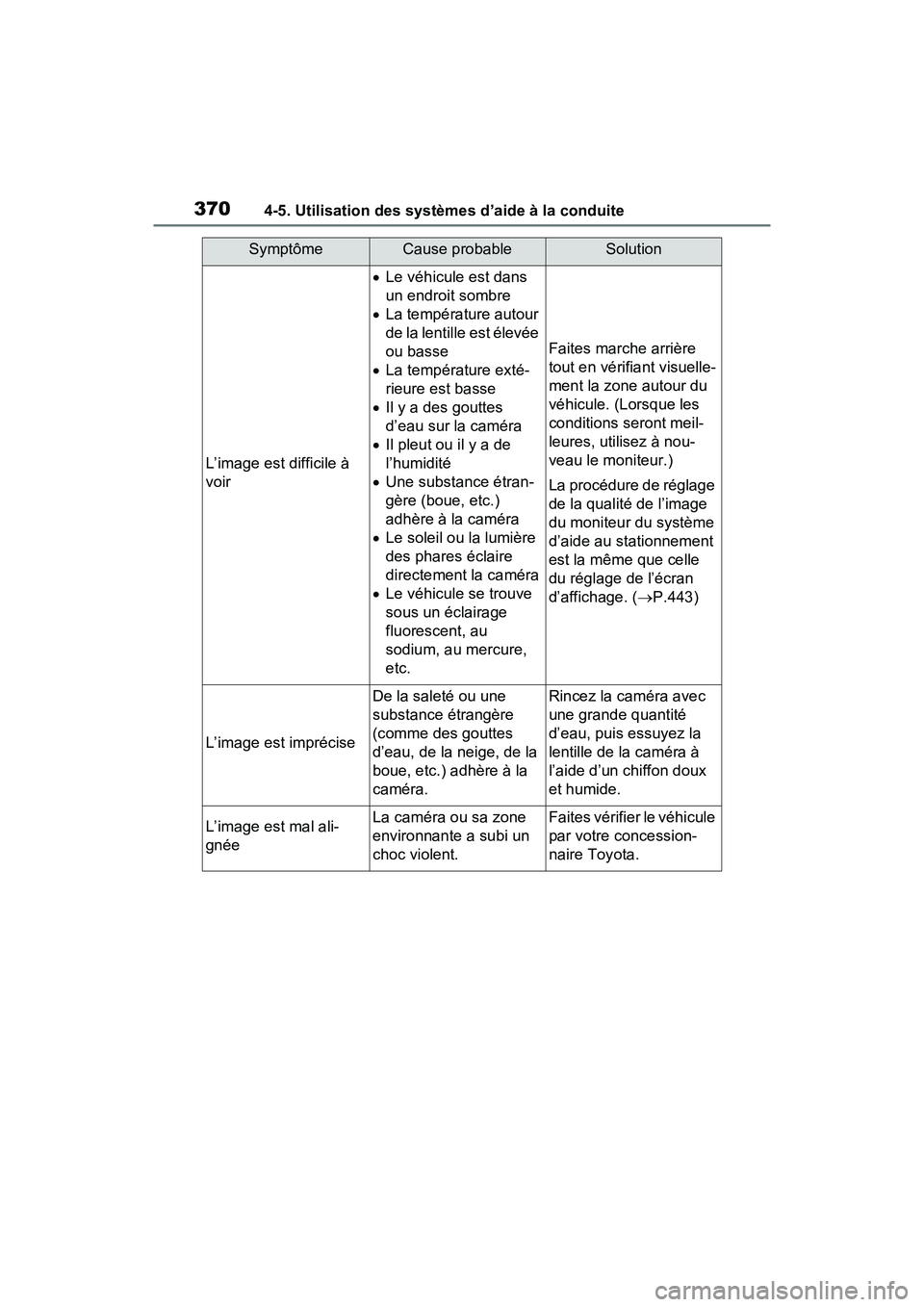

SymptômeCause probableSolution
L’image est difficile à
voir
Le véhicule est dans
un endroit sombre
 La température autour
de la lentille est élevée
ou basse
 La température exté-
rieure est basse
 Il y a des gouttes
d’eau sur la caméra
 Il pleut ou il y a de
l’humidité
 Une substance étran-
gère (boue, etc.)
adhère à la caméra
 Le soleil ou la lumière
des phares éclaire
directement la caméra
 Le véhicule se trouve
sous un éclairage
fluorescent, au
sodium, au mercure,
etc.
Faites marche arrière
tout en vérifiant visuelle-
ment la zone autour du
véhicule. (Lorsque les
conditions seront meil-
leures, utilisez à nou-
veau le moniteur.)
La procédure de réglage
de la qualité de l’image
du moniteur du système
d’aide au stationnement
est la même que celle
du réglage de l’écran
d’affichage. ( P.443)
L’image est imprécise
De la saleté ou une
substance étrangère
(comme des gouttes
d’eau, de la neige, de la
boue, etc.) adhère à la
caméra.Rincez la caméra avec
une grande quantité
d’eau, puis essuyez la
lentille de la caméra à
l’aide d’un chiffon doux
et humide.
L’image est mal ali-
gnéeLa caméra ou sa zone
environnante a subi un
choc violent.Faites vérifier le véhicule
par votre concession-
naire Toyota.

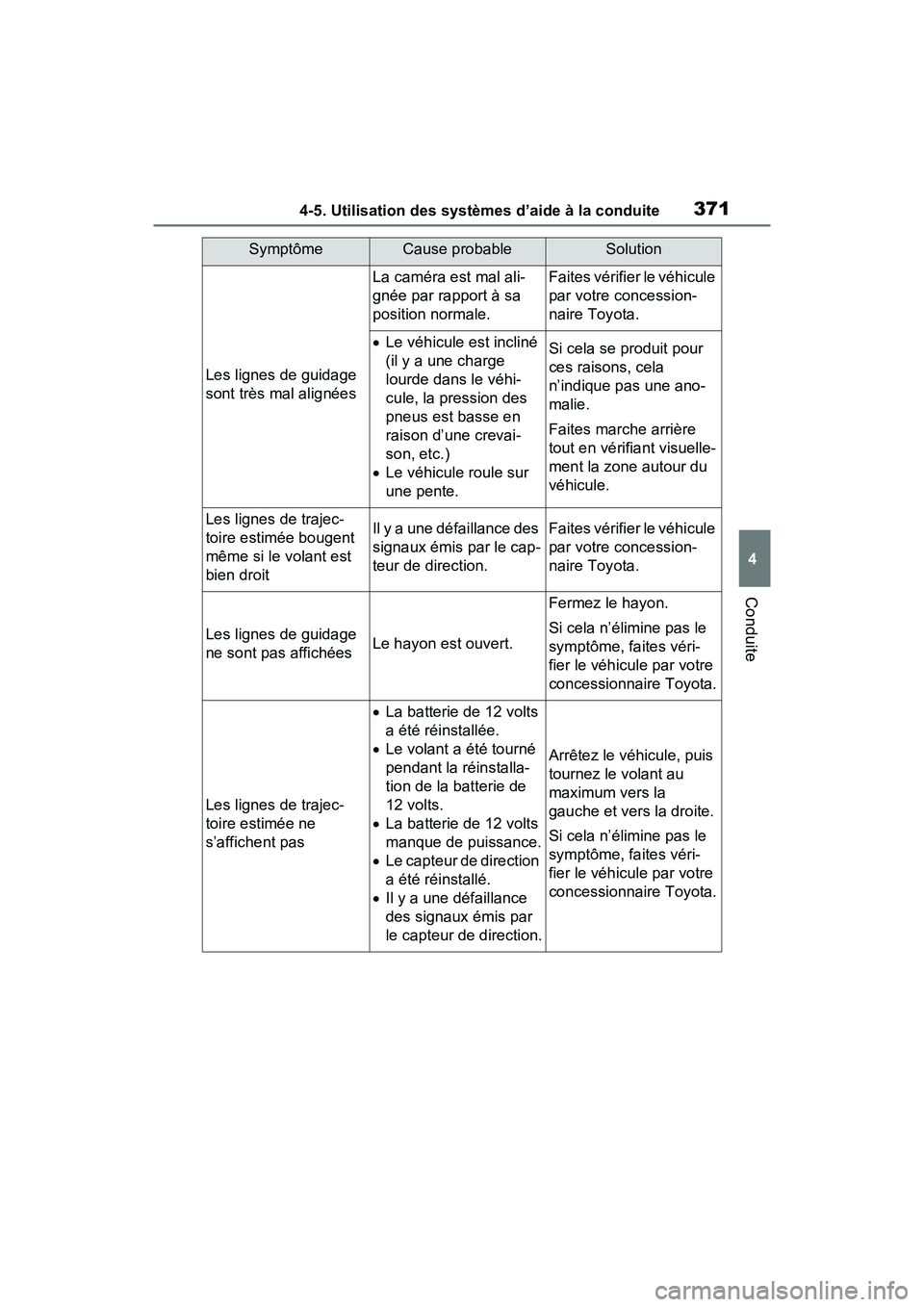

3714-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
Les lignes de guidage
sont très mal alignées
La caméra est mal ali-
gnée par rapport à sa
position normale.Faites vérifier le véhicule
par votre concession-
naire Toyota.
Le véhicule est incliné
(il y a une charge
lourde dans le véhi-
cule, la pression des
pneus est basse en
raison d’une crevai-
son, etc.)
 Le véhicule roule sur
une pente.Si cela se produit pour
ces raisons, cela
n’indique pas une ano-
malie.
Faites marche arrière
tout en vérifiant visuelle-
ment la zone autour du
véhicule.
Les lignes de trajec-
toire estimée bougent
même si le volant est
bien droitIl y a une défaillance des
signaux émis par le cap-
teur de direction.Faites vérifier le véhicule
par votre concession-
naire Toyota.
Les lignes de guidage
ne sont pas affichéesLe hayon est ouvert.
Fermez le hayon.
Si cela n’élimine pas le
symptôme, faites véri-
fier le véhicule par votre
concessionnaire Toyota.
Les lignes de trajec-
toire estimée ne
s’affichent pas
La batterie de 12 volts
a été réinstallée.
 Le volant a été tourné
pendant la réinstalla-
tion de la batterie de
12 volts.
 La batterie de 12 volts
manque de puissance.
 Le capteur de direction
a été réinstallé.
 Il y a une défaillance
des signaux émis par
le capteur de direction.
Arrêtez le véhicule, puis
tournez le volant au
maximum vers la
gauche et vers la droite.
Si cela n’élimine pas le
symptôme, faites véri-
fier le véhicule par votre
concessionnaire Toyota.
SymptômeCause probableSolution

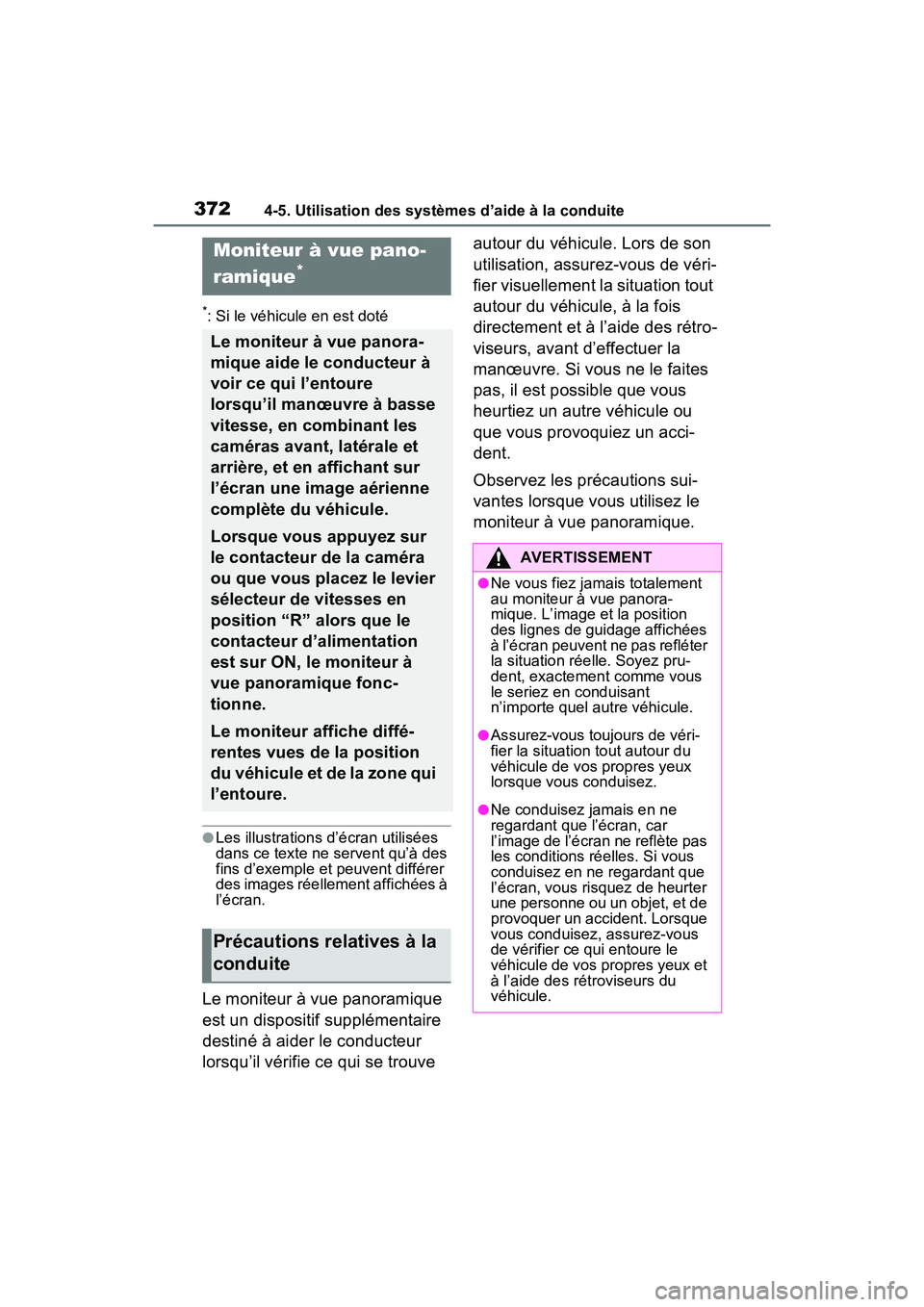

3724-5. Utilisation des systèmes d’aide à la conduite
*: Si le véhicule en est doté
●Les illustrations d’écran utilisées
dans ce texte ne servent qu’à des
fins d’exemple et peuvent différer
des images réellement affichées à
l’écran.
Le moniteur à vue panoramique
est un dispositif supplémentaire
destiné à aider le conducteur
lorsqu’il vérifie ce qui se trouve autour du véhicule. Lors de son
utilisation, assurez-vous de véri-
fier visuellement la situation tout
autour du véhicule, à la fois
directement et à l’aide des rétro-
viseurs, avant d’effectuer la
manœuvre. Si vous ne le faites
pas, il est possible que vous
heurtiez un autre véhicule ou
que vous provoquiez un acci-
dent.
Observez les précautions sui-
vantes lorsque vous utilisez le
moniteur à vue panoramique.
Moniteur à vue pano-
ramique
*
Le moniteur à vue panora-
mique aide le conducteur à
voir ce qui l’entoure
lorsqu’il manœuvre à basse
vitesse, en combinant les
caméras avant, latérale et
arrière, et en affichant sur
l’écran une image aérienne
complète du véhicule.
Lorsque vous appuyez sur
le contacteur de la caméra
ou que vous placez le levier
sélecteur de vitesses en
position “R” alors que le
contacteur d’alimentation
est sur ON, le moniteur à
vue panoramique fonc-
tionne.
Le moniteur affiche diffé-
rentes vues de la position
du véhicule et de la zone qui
l’entoure.
Précautions relatives à la
conduite
AVERTISSEMENT
●Ne vous fiez jamais totalement
au moniteur à vue panora-
mique. L’image et la position
des lignes de guidage affichées
à l’écran peuvent ne pas refléter
la situation réelle. Soyez pru-
dent, exactement comme vous
le seriez en conduisant
n’importe quel autre véhicule.
●Assurez-vous toujours de véri-
fier la situation tout autour du
véhicule de vos propres yeux
lorsque vous conduisez.
●Ne conduisez jamais en ne
regardant que l’écran, car
l’image de l’écran ne reflète pas
les conditions réelles. Si vous
conduisez en ne regardant que
l’écran, vous risquez de heurter
une personne ou un objet, et de
provoquer un accident. Lorsque
vous conduisez, assurez-vous
de vérifier ce qui entoure le
véhicule de vos propres yeux et
à l’aide des rétroviseurs du
véhicule.

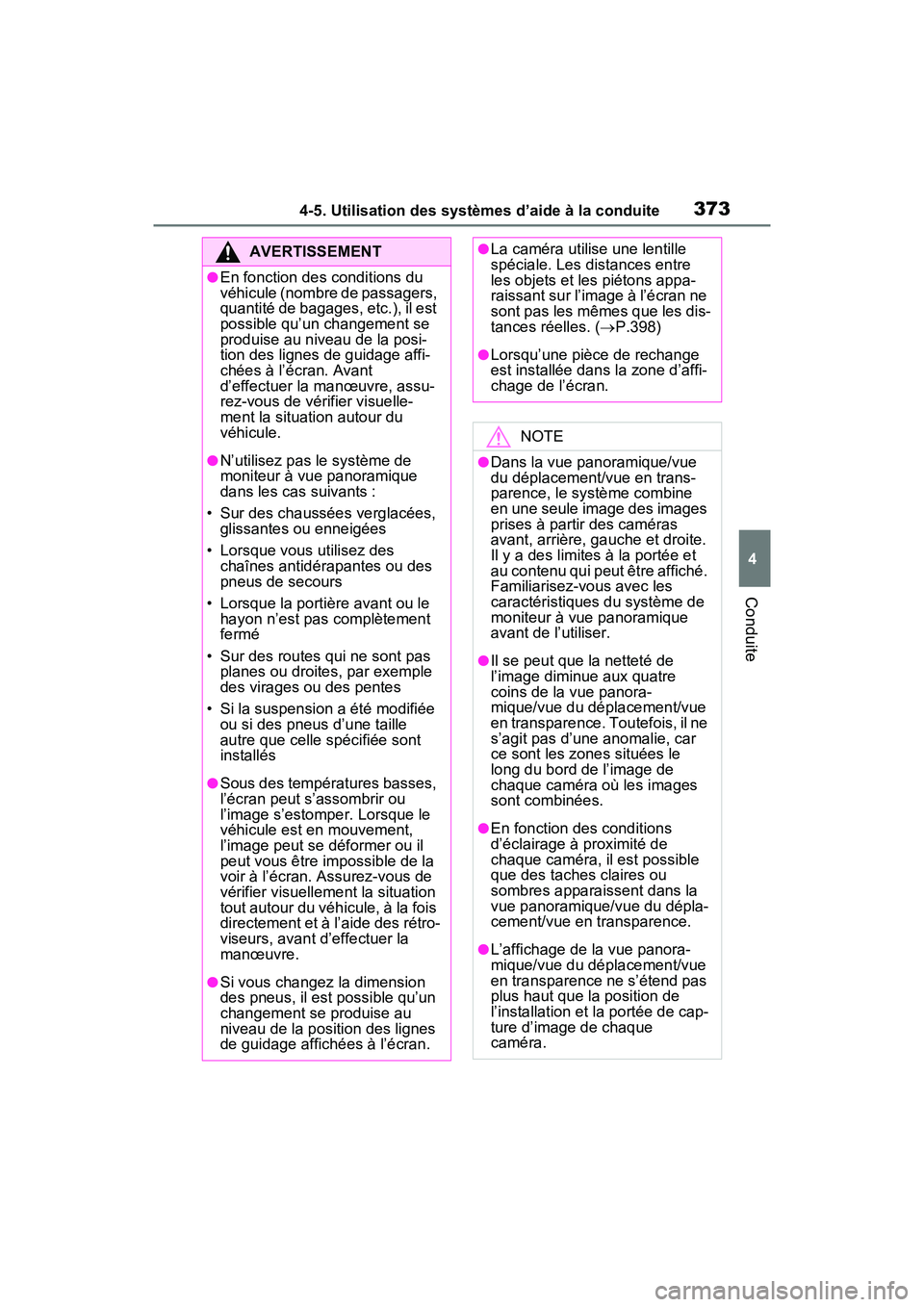

3734-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
AVERTISSEMENT
●En fonction des conditions du
véhicule (nombre de passagers,
quantité de bagages, etc.), il est
possible qu’un changement se
produise au niveau de la posi-
tion des lignes de guidage affi-
chées à l’écran. Avant
d’effectuer la manœuvre, assu-
rez-vous de vérifier visuelle-
ment la situation autour du
véhicule.
●N’utilisez pas le système de
moniteur à vue panoramique
dans les cas suivants :
• Sur des chaussées verglacées, glissantes ou enneigées
• Lorsque vous utilisez des chaînes antidérapantes ou des
pneus de secours
• Lorsque la portière avant ou le hayon n’est pas complètement
fermé
• Sur des routes qui ne sont pas planes ou droites, par exemple
des virages ou des pentes
• Si la suspension a été modifiée ou si des pneus d’une taille
autre que celle spécifiée sont
installés
●Sous des températures basses,
l’écran peut s’assombrir ou
l’image s’estomper. Lorsque le
véhicule est en mouvement,
l’image peut se déformer ou il
peut vous être impossible de la
voir à l’écran. Assurez-vous de
vérifier visuellement la situation
tout autour du véhicule, à la fois
directement et à l’aide des rétro-
viseurs, avant d’effectuer la
manœuvre.
●Si vous changez la dimension
des pneus, il est possible qu’un
changement se produise au
niveau de la position des lignes
de guidage affichées à l’écran.
●La caméra utilise une lentille
spéciale. Les distances entre
les objets et les piétons appa-
raissant sur l’image à l’écran ne
sont pas les mêmes que les dis-
tances réelles. ( P.398)
●Lorsqu’une pièce de rechange
est installée dans la zone d’affi-
chage de l’écran.
NOTE
●Dans la vue panoramique/vue
du déplacement/vue en trans-
parence, le système combine
en une seule image des images
prises à partir des caméras
avant, arrière, gauche et droite.
Il y a des limites à la portée et
au contenu qui peut être affiché.
Familiarisez-vous avec les
caractéristiques du système de
moniteur à vue panoramique
avant de l’utiliser.
●Il se peut que la netteté de
l’image diminue aux quatre
coins de la vue panora-
mique/vue du déplacement/vue
en transparence. Toutefois, il ne
s’agit pas d’une anomalie, car
ce sont les zones situées le
long du bord de l’image de
chaque caméra où les images
sont combinées.
●En fonction des conditions
d’éclairage à proximité de
chaque caméra, il est possible
que des taches claires ou
sombres apparaissent dans la
vue panoramique/vue du dépla-
cement/vue en transparence.
●L’affichage de la vue panora-
mique/vue du déplacement/vue
en transparence ne s’étend pas
plus haut que la position de
l’installation et la portée de cap-
ture d’image de chaque
caméra.

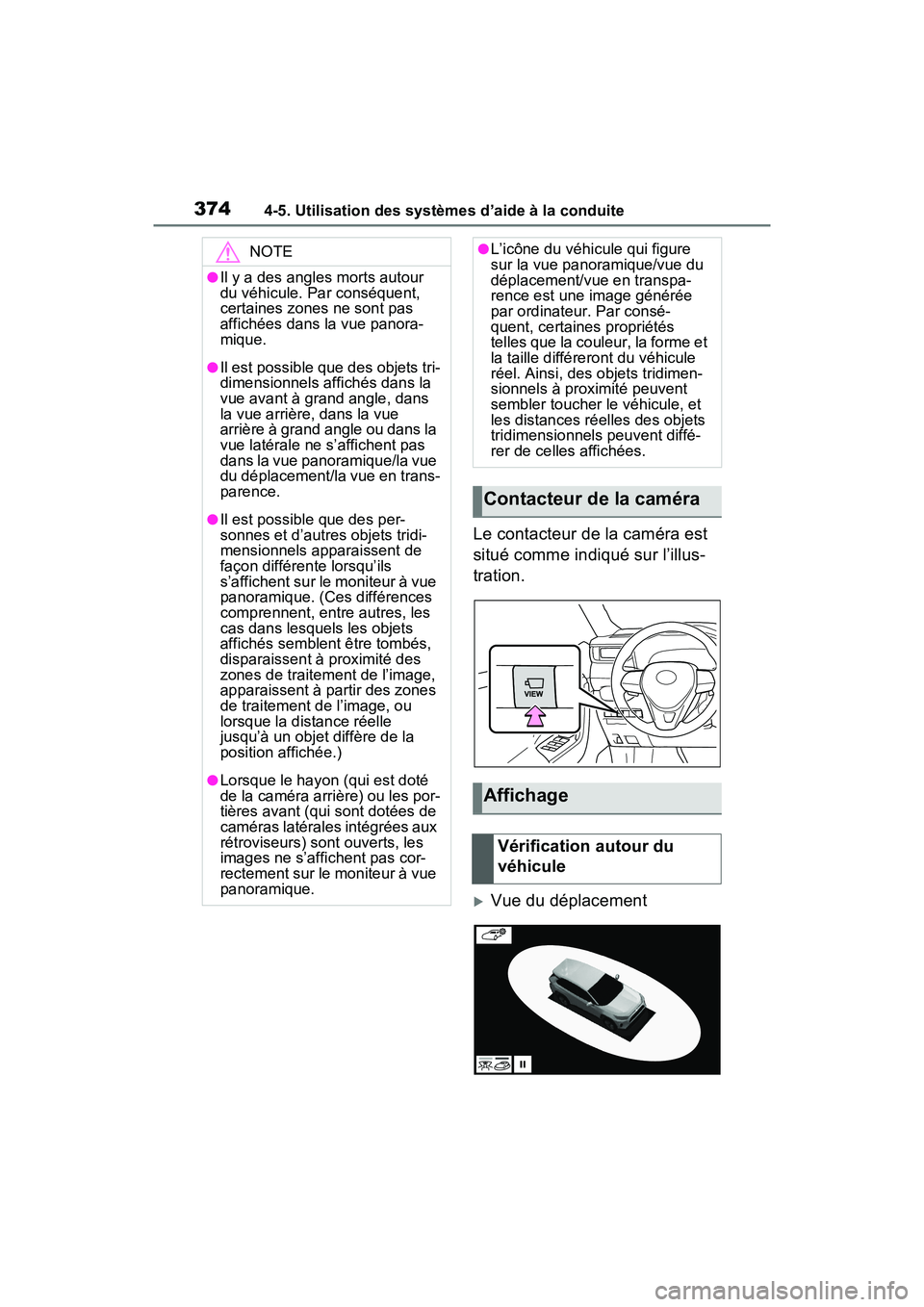

3744-5. Utilisation des systèmes d’aide à la conduite
Le contacteur de la caméra est
situé comme indiqué sur l’illus-
tration.
Vue du déplacement
NOTE
●Il y a des angles morts autour
du véhicule. Par conséquent,
certaines zones ne sont pas
affichées dans la vue panora-
mique.
●Il est possible que des objets tri-
dimensionnels affichés dans la
vue avant à grand angle, dans
la vue arrière, dans la vue
arrière à grand angle ou dans la
vue latérale ne s’affichent pas
dans la vue panoramique/la vue
du déplacement/la vue en trans-
parence.
●Il est possible que des per-
sonnes et d’autres objets tridi-
mensionnels apparaissent de
façon différente lorsqu’ils
s’affichent sur le moniteur à vue
panoramique. (Ces différences
comprennent, entre autres, les
cas dans lesquels les objets
affichés semblent être tombés,
disparaissent à proximité des
zones de traitement de l’image,
apparaissent à partir des zones
de traitement de l’image, ou
lorsque la distance réelle
jusqu’à un objet diffère de la
position affichée.)
●Lorsque le hayon (qui est doté
de la caméra arrière) ou les por-
tières avant (qui sont dotées de
caméras latérales intégrées aux
rétroviseurs) sont ouverts, les
images ne s’affichent pas cor-
rectement sur le moniteur à vue
panoramique.
●L’icône du véhicule qui figure
sur la vue panoramique/vue du
déplacement/vue en transpa-
rence est une image générée
par ordinateur. Par consé-
quent, certaines propriétés
telles que la couleur, la forme et
la taille différeront du véhicule
réel. Ainsi, des objets tridimen-
sionnels à proximité peuvent
sembler toucher le véhicule, et
les distances réelles des objets
tridimensionnels peuvent diffé-
rer de celles affichées.
Contacteur de la caméra
Affichage
Vérification autour du
véhicule

3754-5. Utilisation des systèmes d’aide à la conduite
4
Conduite

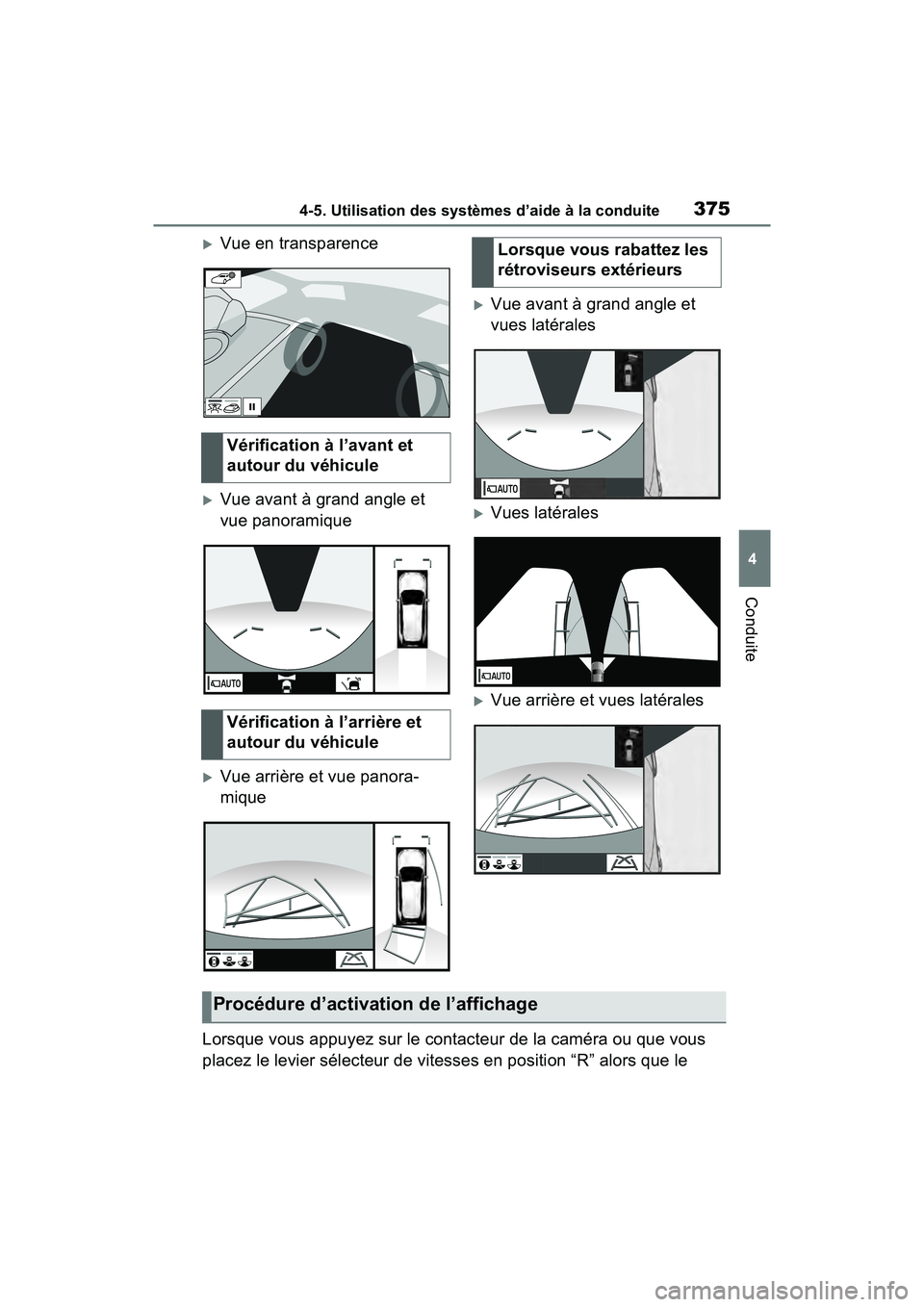

Vue en transparence
Vue avant à grand angle et
vue panoramique
Vue arrière et vue panora-
mique
Vue avant à grand angle et
vues latérales
Vues latérales
Vue arrière et vues latérales
Lorsque vous appuyez sur le contacteur de la caméra ou que vous
placez le levier sélecteur de vitesses en position “R” alors que le Vérification à l’avant et
autour du véhicule
Vérification à l’arrière et
autour du véhicule
Lorsque vous rabattez les
rétroviseurs extérieurs
Procédure d’activation de l’affichage

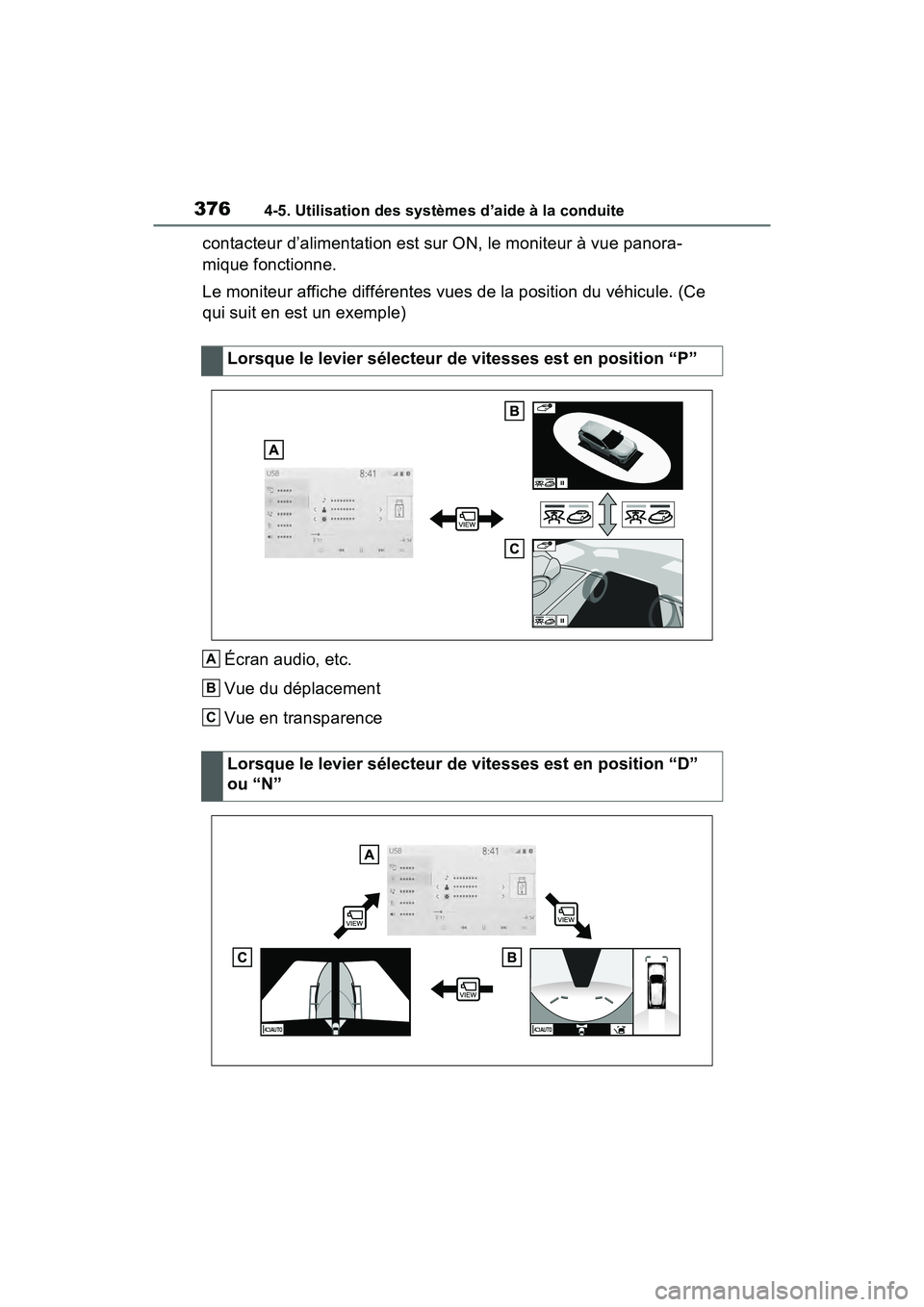

3764-5. Utilisation des systèmes d’aide à la conduite
contacteur d’alimentation est sur ON, le moniteur à vue panora-
mique fonctionne.
Le moniteur affiche différentes vues de la position du véhicule. (Ce
qui suit en est un exemple)Écran audio, etc.
Vue du déplacement
Vue en transparenceLorsque le levier sélecteur de vitesses est en position “P”
Lorsque le levier sélecteur de vitesses est en position “D”
ou “N”
A
B
C

3774-5. Utilisation des systèmes d’aide à la conduite
4
Conduite

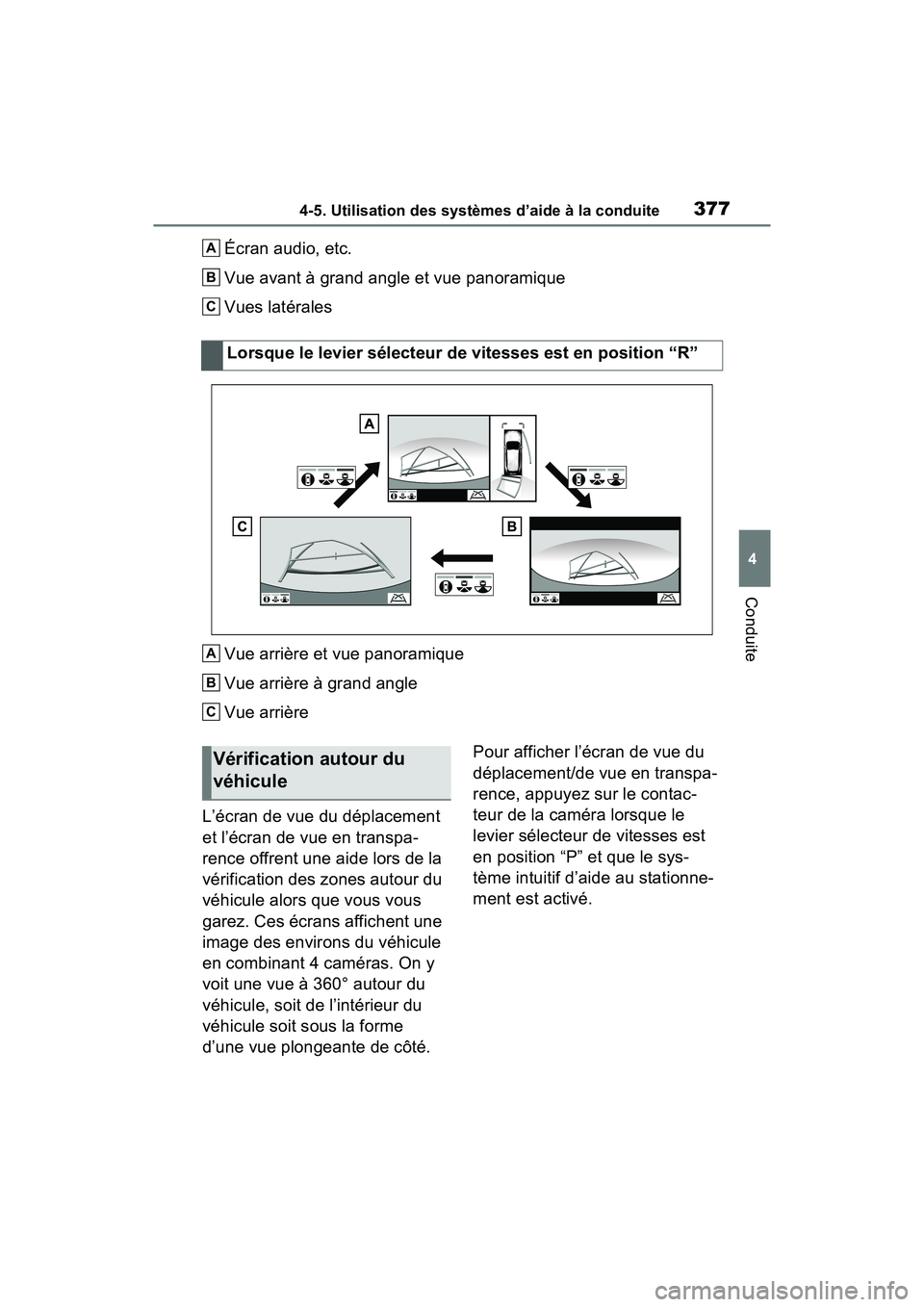

Écran audio, etc.
Vue avant à grand angle et vue panoramique
Vues latérales
Vue arrière et vue panoramique
Vue arrière à grand angle
Vue arrière
L’écran de vue du déplacement
et l’écran de vue en transpa-
rence offrent une aide lors de la
vérification des zones autour du
véhicule alors que vous vous
garez. Ces écrans affichent une
image des environs du véhicule
en combinant 4 caméras. On y
voit une vue à 360° autour du
véhicule, soit de l’intérieur du
véhicule soit sous la forme
d’une vue plongeante de côté. Pour afficher l’écran de vue du
déplacement/de vue en transpa-
rence, appuyez sur le contac-
teur de la caméra lorsque le
levier sélecteur de vitesses est
en position “P” et que le sys-
tème intuitif d’aide au stationne-
ment est activé.
Lorsque le levier sélecteur de vitesses est en position “R”A
B
C
A
B
C
Vérification autour du
véhicule

3784-5. Utilisation des systèmes d’aide à la conduite

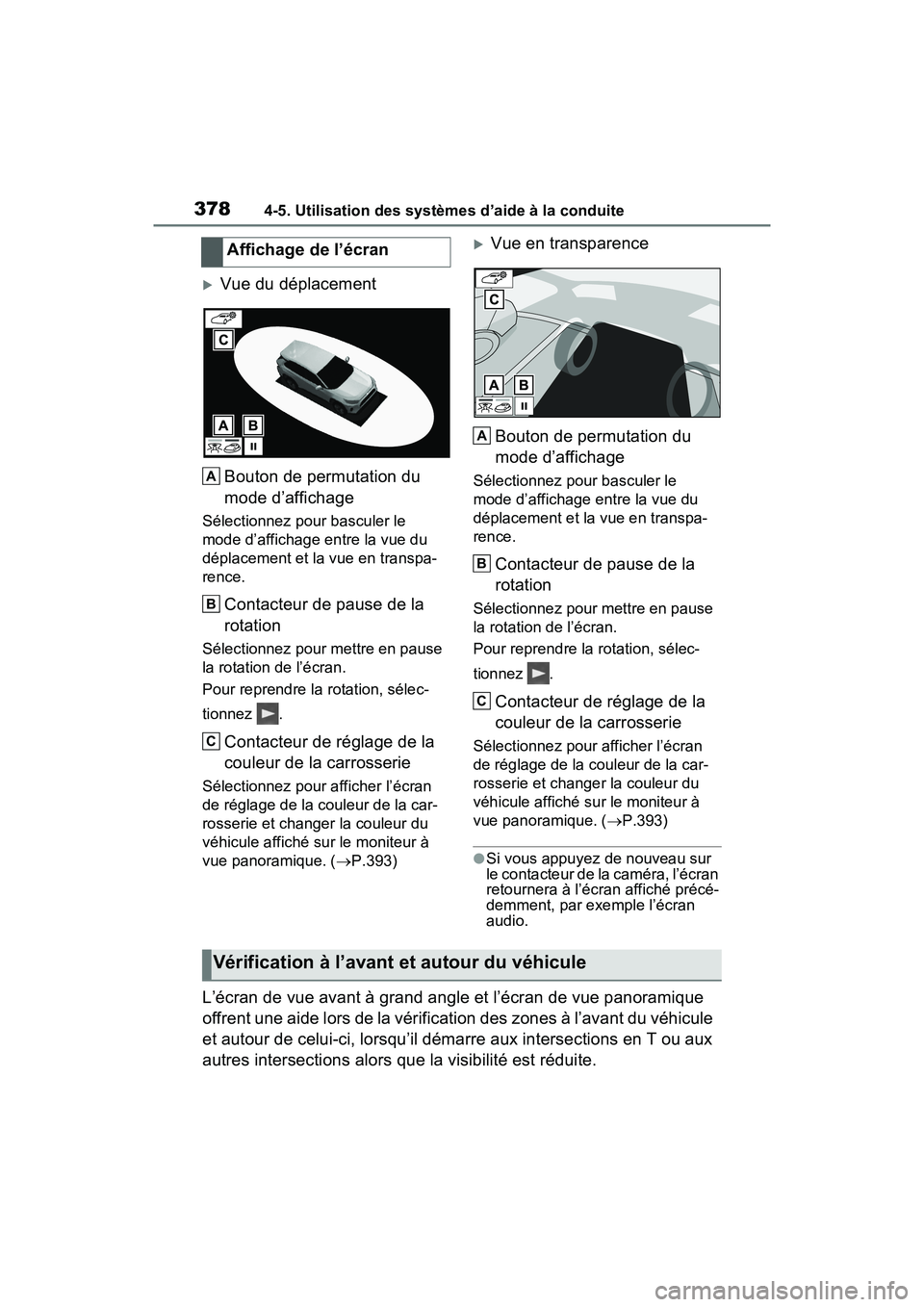

Vue du déplacementBouton de permutation du
mode d’affichage
Sélectionnez pour basculer le
mode d’affichage entre la vue du
déplacement et la vue en transpa-
rence.
Contacteur de pause de la
rotation
Sélectionnez pour mettre en pause
la rotation de l’écran.
Pour reprendre la rotation, sélec-
tionnez .
Contacteur de réglage de la
couleur de la carrosserie
Sélectionnez pour afficher l’écran
de réglage de la couleur de la car-
rosserie et changer la couleur du
véhicule affiché sur le moniteur à
vue panoramique. ( P.393)
Vue en transparence
Bouton de permutation du
mode d’affichage
Sélectionnez pour basculer le
mode d’affichage entre la vue du
déplacement et la vue en transpa-
rence.
Contacteur de pause de la
rotation
Sélectionnez pour mettre en pause
la rotation de l’écran.
Pour reprendre la rotation, sélec-
tionnez .
Contacteur de réglage de la
couleur de la carrosserie
Sélectionnez pour afficher l’écran
de réglage de la couleur de la car-
rosserie et changer la couleur du
véhicule affiché sur le moniteur à
vue panoramique. ( P.393)
●Si vous appuyez de nouveau sur
le contacteur de la caméra, l’écran
retournera à l’écran affiché précé-
demment, par exemple l’écran
audio.
L’écran de vue avant à grand angle et l’écran de vue panoramique
offrent une aide lors de la vérification des zones à l’avant du véhicule
et autour de celui-ci, lorsqu’il démarre aux intersections en T ou aux
autres intersections alors que la visibilité est réduite. Affichage de l’écran
A
B
C
A
B
C
Vérification à l’avant et autour du véhicule
