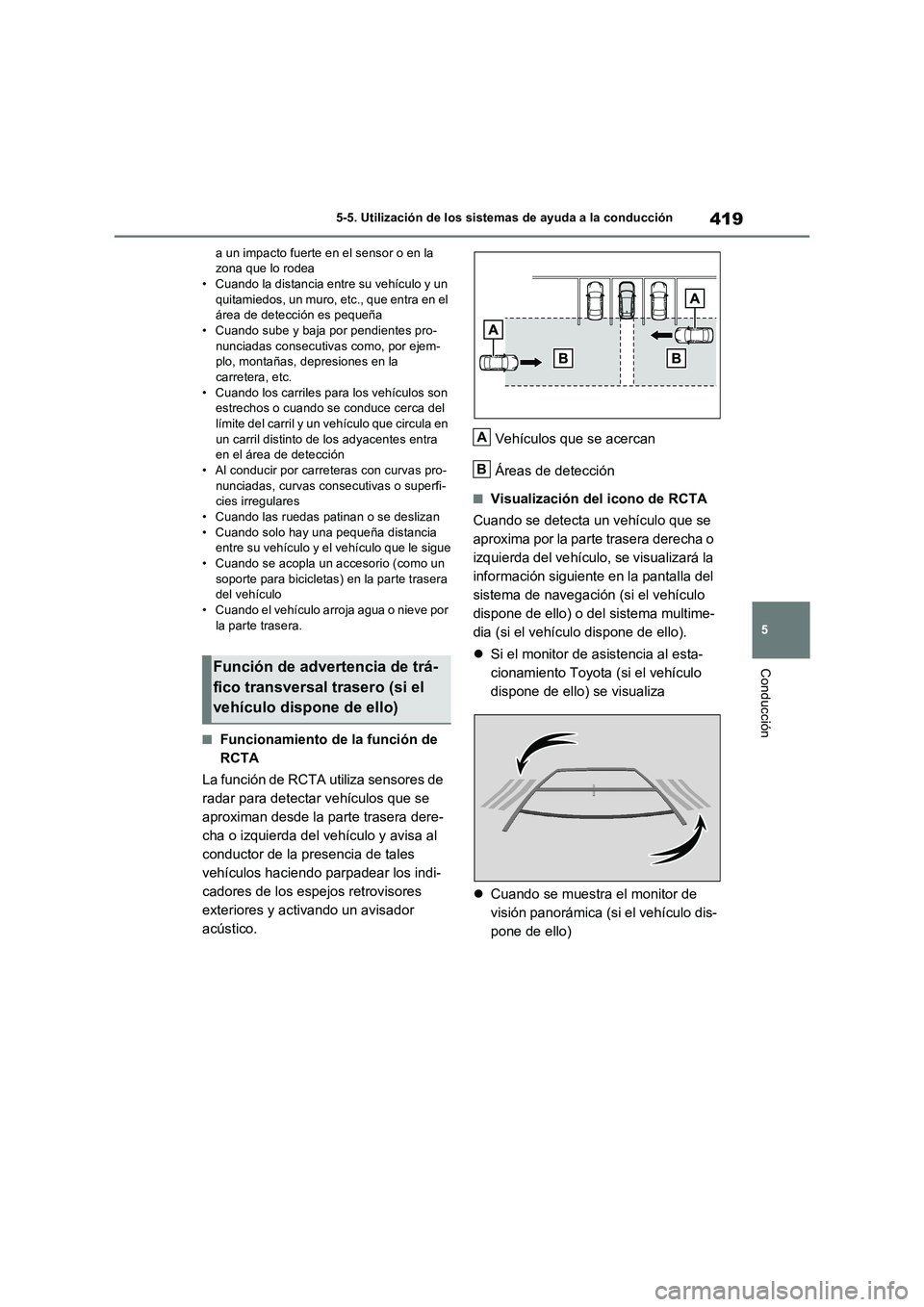

5 5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
a un impacto fuerte en el sensor o en la
zona que lo rodea
• Cuando la distancia entre su vehículo y un
quitamiedos, un muro, etc., que entra en el
área de detección es pequeña
• Cuando sube y baja por pendientes pro-
nunciadas consecutivas como, por ejem-
plo, montañas, depresiones en la
carretera, etc.
• Cuando los carriles para los vehículos son
estrechos o cuando se conduce cerca del
límite del carril y un vehículo que circula en
un carril distinto de los adyacentes entra
en el área de detección
• Al conducir por carreteras con curvas pro-
nunciadas, curvas consecutivas o superfi-
cies irregulares
• Cuando las ruedas patinan o se deslizan
• Cuando solo hay una pequeña distancia
entre su vehículo y el vehículo que le sigue
• Cuando se acopla un accesorio (como un
soporte para bicicletas) en la parte trasera
del vehículo
• Cuando el vehículo arroja agua o nieve por
la parte trasera.
QFuncionamiento de la función de
RCTA
La función de RCTA utiliza sensores de
radar para detectar vehículos que se
aproximan desde la parte trasera dere-
cha o izquierda del vehículo y avisa al
conductor de la presencia de tales
vehículos haciendo parpadear los indi-
cadores de los espejos retrovisores
exteriores y activando un avisador
acústico.Vehículos que se acercan
Áreas de detección
QVisualización del icono de RCTA
Cuando se detecta un vehículo que se
aproxima por la parte trasera derecha o
izquierda del vehículo, se visualizará la
información siguiente en la pantalla del
sistema de navegación (si el vehículo
dispone de ello) o del sistema multime-
dia (si el vehículo dispone de ello).
Si el monitor de asistencia al esta-
cionamiento Toyota (si el vehículo
dispone de ello) se visualiza
Cuando se muestra el monitor de
visión panorámica (si el vehículo dis-
pone de ello)
Función de advertencia de trá-
fico transversal trasero (si el
vehículo dispone de ello)
A
B

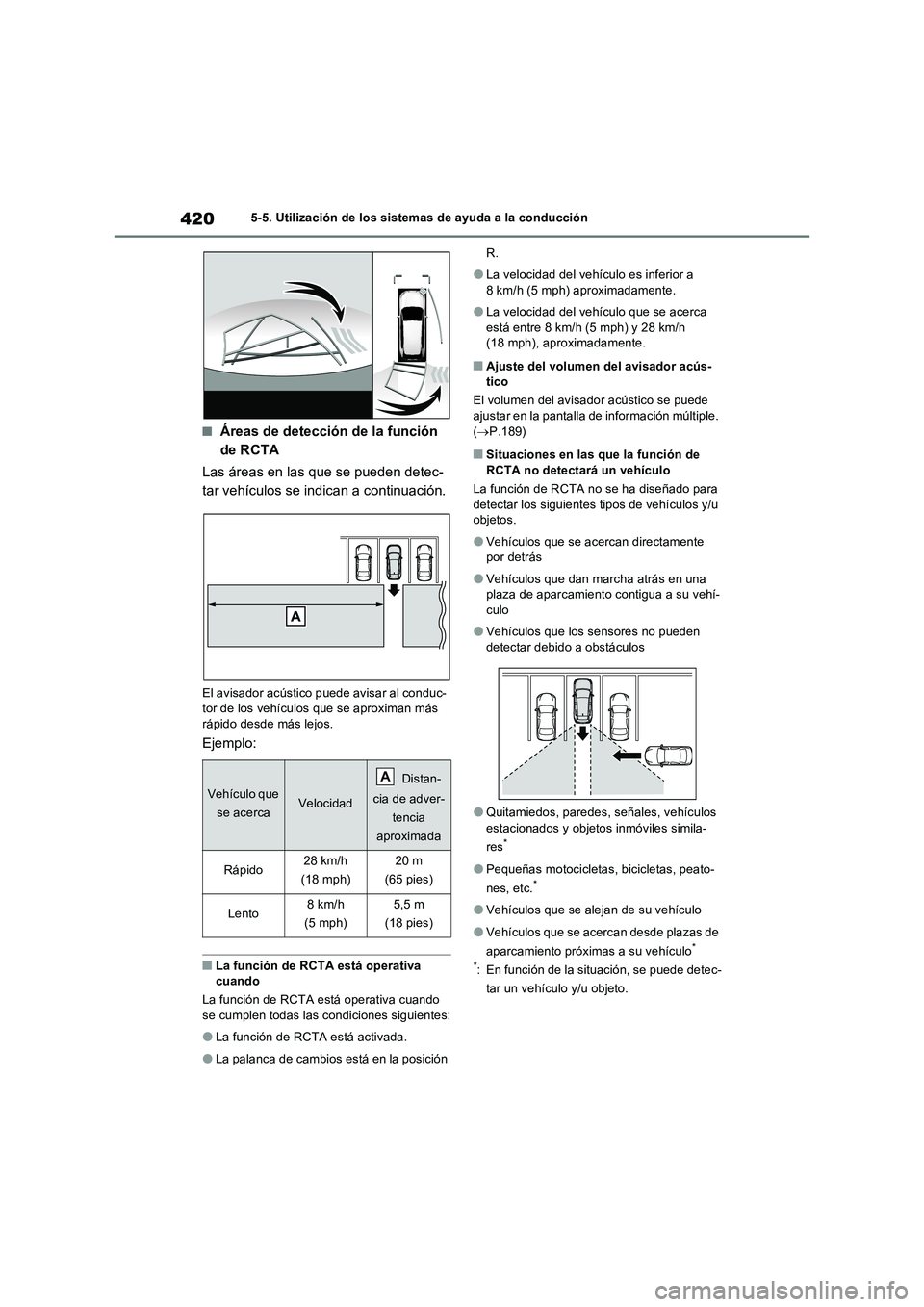

4205-5. Utilización de los sistemas de ayuda a la conducción
QÁreas de detección de la función
de RCTA
Las áreas en las que se pueden detec-
tar vehículos se indican a continuación.
El avisador acústico puede avisar al conduc-
tor de los vehículos que se aproximan más
rápido desde más lejos.
Ejemplo:
QLa función de RCTA está operativa
cuando
La función de RCTA está operativa cuando
se cumplen todas las condiciones siguientes:
OLa función de RCTA está activada.
OLa palanca de cambios está en la posición R.
OLa velocidad del vehículo es inferior a
8 km/h (5 mph) aproximadamente.
OLa velocidad del vehículo que se acerca
está entre 8 km/h (5 mph) y 28 km/h
(18 mph), aproximadamente.
QAjuste del volumen del avisador acús-
tico
El volumen del avisador acústico se puede
ajustar en la pantalla de información múltiple.
(P.189)
QSituaciones en las que la función de
RCTA no detectará un vehículo
La función de RCTA no se ha diseñado para
detectar los siguientes tipos de vehículos y/u
objetos.
OVehículos que se acercan directamente
por detrás
OVehículos que dan marcha atrás en una
plaza de aparcamiento contigua a su vehí-
culo
OVehículos que los sensores no pueden
detectar debido a obstáculos
OQuitamiedos, paredes, señales, vehículos
estacionados y objetos inmóviles simila-
res
*
OPequeñas motocicletas, bicicletas, peato-
nes, etc.*
OVehículos que se alejan de su vehículo
OVehículos que se acercan desde plazas de
aparcamiento próximas a su vehículo*
*
: En función de la situación, se puede detec-
tar un vehículo y/u objeto.
Vehículo que
se acercaVelocidad
Distan-
cia de adver-
tencia
aproximada
Rápido28 km/h
(18 mph)20 m
(65 pies)
Lento8km/h
(5 mph)5,5 m
(18 pies)
A

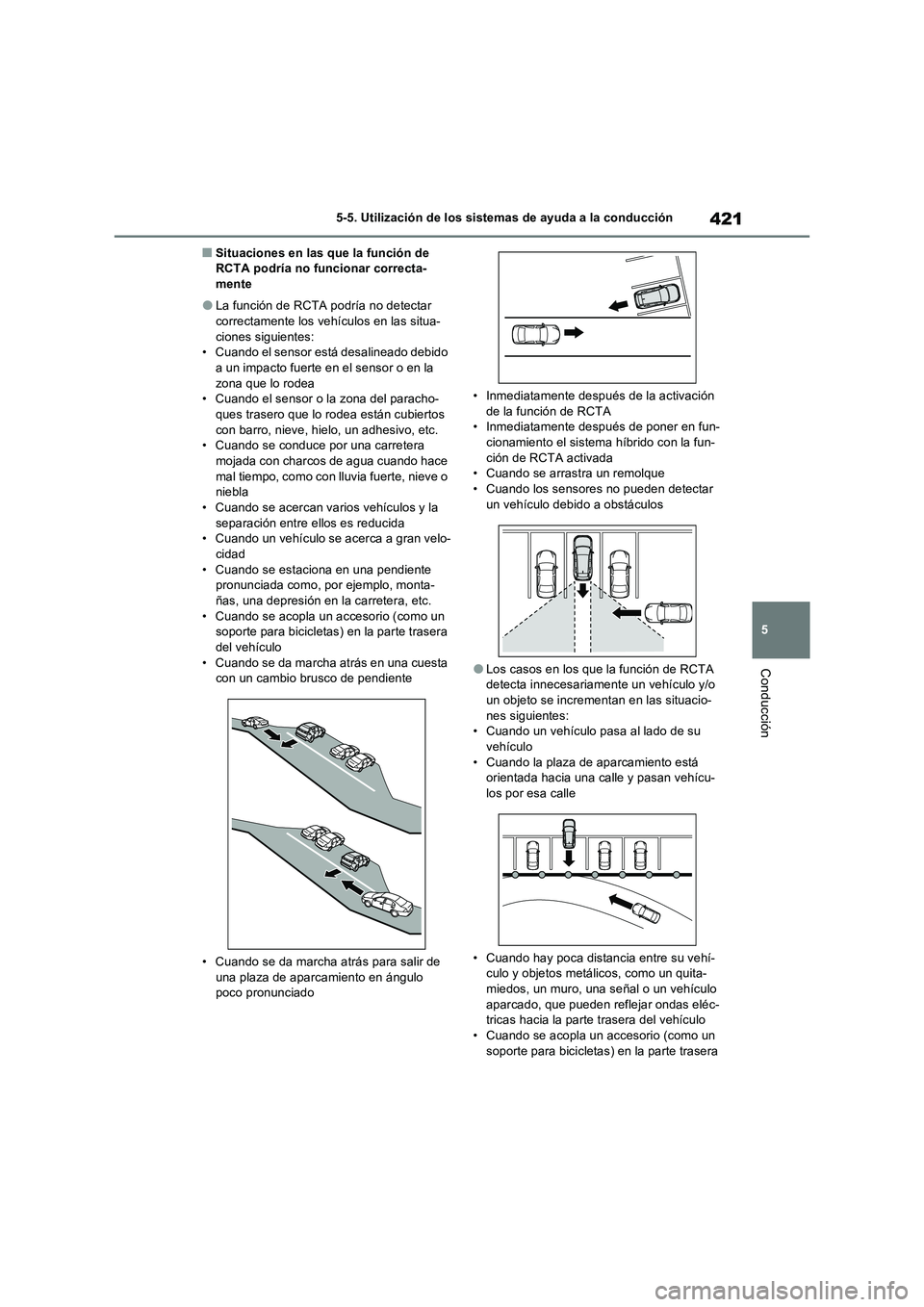

421
5 5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
QSituaciones en las que la función de
RCTA podría no funcionar correcta-
mente
OLa función de RCTA podría no detectar
correctamente los vehículos en las situa-
ciones siguientes:
• Cuando el sensor está desalineado debido
a un impacto fuerte en el sensor o en la
zona que lo rodea
• Cuando el sensor o la zona del paracho-
ques trasero que lo rodea están cubiertos
con barro, nieve, hielo, un adhesivo, etc.
• Cuando se conduce por una carretera
mojada con charcos de agua cuando hace
mal tiempo, como con lluvia fuerte, nieve o
niebla
• Cuando se acercan varios vehículos y la
separación entre ellos es reducida
• Cuando un vehículo se acerca a gran velo-
cidad
• Cuando se estaciona en una pendiente
pronunciada como, por ejemplo, monta-
ñas, una depresión en la carretera, etc.
• Cuando se acopla un accesorio (como un
soporte para bicicletas) en la parte trasera
del vehículo
• Cuando se da marcha atrás en una cuesta
con un cambio brusco de pendiente
• Cuando se da marcha atrás para salir de
una plaza de aparcamiento en ángulo
poco pronunciado• Inmediatamente después de la activación
de la función de RCTA
• Inmediatamente después de poner en fun-
cionamiento el sistema híbrido con la fun-
ción de RCTA activada
• Cuando se arrastra un remolque
• Cuando los sensores no pueden detectar
un vehículo debido a obstáculos
OLos casos en los que la función de RCTA
detecta innecesariamente un vehículo y/o
un objeto se incrementan en las situacio-
nes siguientes:
• Cuando un vehículo pasa al lado de su
vehículo
• Cuando la plaza de aparcamiento está
orientada hacia una calle y pasan vehícu-
los por esa calle
• Cuando hay poca distancia entre su vehí-
culo y objetos metálicos, como un quita-
miedos, un muro, una señal o un vehículo
aparcado, que pueden reflejar ondas eléc-
tricas hacia la parte trasera del vehículo
• Cuando se acopla un accesorio (como un
soporte para bicicletas) en la parte trasera

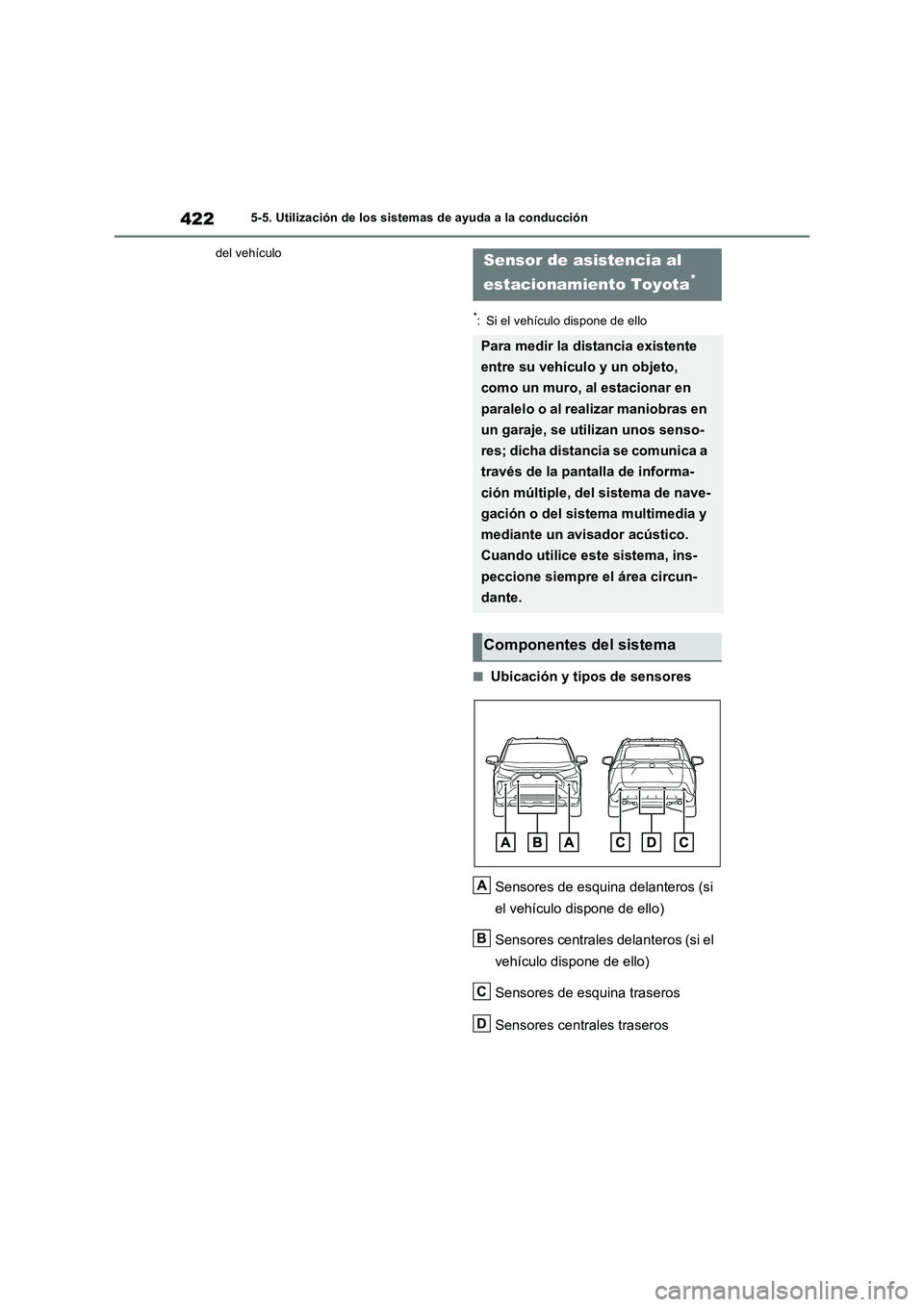

4225-5. Utilización de los sistemas de ayuda a la conducción
del vehículo
*: Si el vehículo dispone de ello
QUbicación y tipos de sensores
Sensores de esquina delanteros (si
el vehículo dispone de ello)
Sensores centrales delanteros (si el
vehículo dispone de ello)
Sensores de esquina traseros
Sensores centrales traseros
Sensor de asistencia al
estacionamiento Toyota
*
Para medir la distancia existente
entre su vehículo y un objeto,
como un muro, al estacionar en
paralelo o al realizar maniobras en
un garaje, se utilizan unos senso-
res; dicha distancia se comunica a
través de la pantalla de informa-
ción múltiple, del sistema de nave-
gación o del sistema multimedia y
mediante un avisador acústico.
Cuando utilice este sistema, ins-
peccione siempre el área circun-
dante.
Componentes del sistema
A
B
C
D

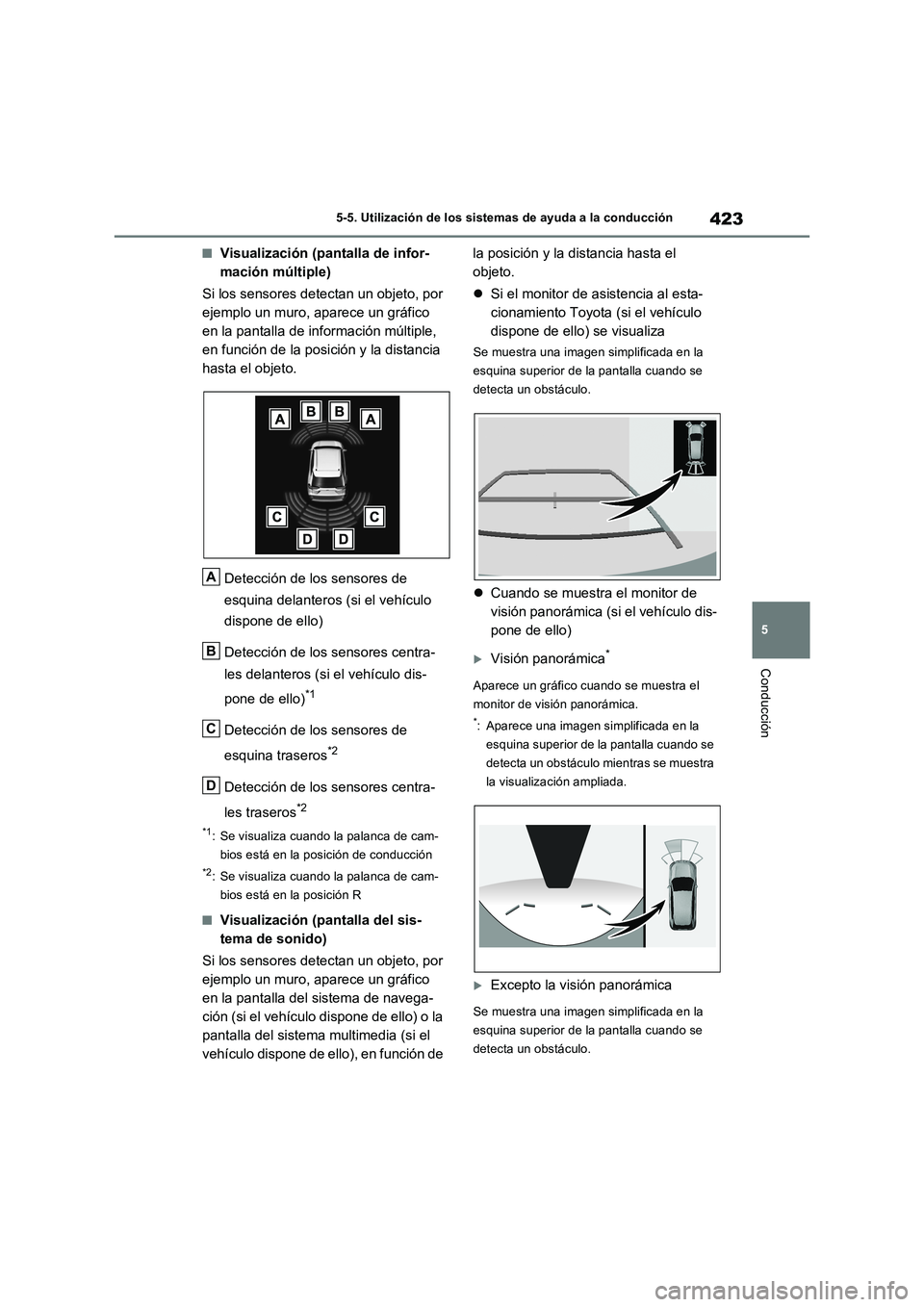

423
5 5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
QVisualización (pantalla de infor-
mación múltiple)
Si los sensores detectan un objeto, por
ejemplo un muro, aparece un gráfico
en la pantalla de información múltiple,
en función de la posición y la distancia
hasta el objeto.
Detección de los sensores de
esquina delanteros (si el vehículo
dispone de ello)
Detección de los sensores centra-
les delanteros (si el vehículo dis-
pone de ello)
*1
Detección de los sensores de
esquina traseros
*2
Detección de los sensores centra-
les traseros
*2
*1: Se visualiza cuando la palanca de cam-
bios está en la posición de conducción
*2: Se visualiza cuando la palanca de cam-
bios está en la posición R
QVisualización (pantalla del sis-
tema de sonido)
Si los sensores detectan un objeto, por
ejemplo un muro, aparece un gráfico
en la pantalla del sistema de navega-
ción (si el vehículo dispone de ello) o la
pantalla del sistema multimedia (si el
vehículo dispone de ello), en función de la posición y la distancia hasta el
objeto.
Si el monitor de asistencia al esta-
cionamiento Toyota (si el vehículo
dispone de ello) se visualiza
Se muestra una imagen simplificada en la
esquina superior de la pantalla cuando se
detecta un obstáculo.
Cuando se muestra el monitor de
visión panorámica (si el vehículo dis-
pone de ello)
Visión panorámica*
Aparece un gráfico cuando se muestra el
monitor de visión panorámica.
*: Aparece una imagen simplificada en la
esquina superior de la pantalla cuando se
detecta un obstáculo mientras se muestra
la visualización ampliada.
Excepto la visión panorámica
Se muestra una imagen simplificada en la
esquina superior de la pantalla cuando se
detecta un obstáculo.
A
B
C
D

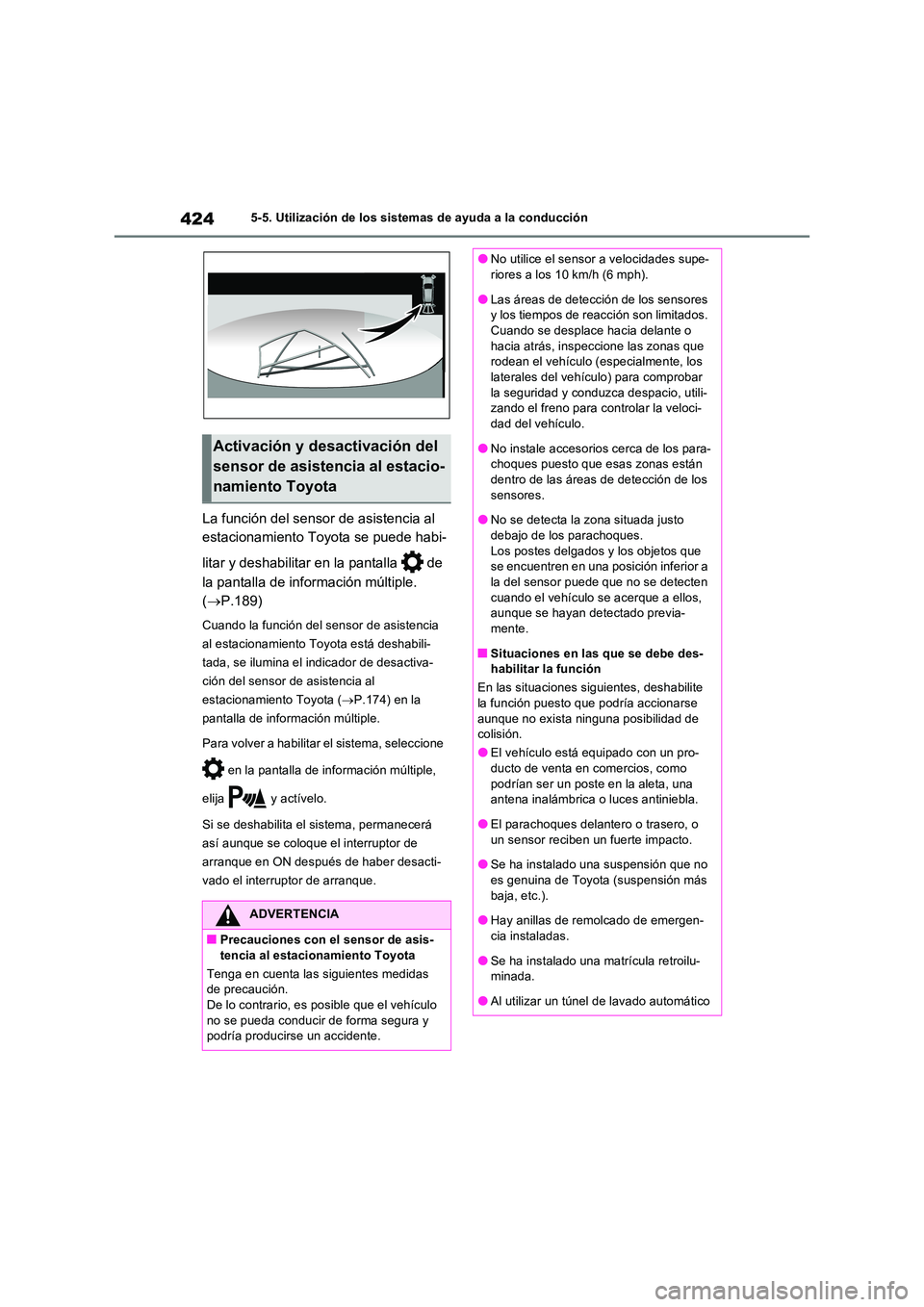

4245-5. Utilización de los sistemas de ayuda a la conducción
La función del sensor de asistencia al
estacionamiento Toyota se puede habi-
litar y deshabilitar en la pantalla de
la pantalla de información múltiple.
( P.189)
Cuando la función del sensor de asistencia
al estacionamiento Toyota está deshabili-
tada, se ilumina el indicador de desactiva-
ción del sensor de asistencia al
estacionamiento Toyota ( P.174) en la
pantalla de información múltiple.
Para volver a habilitar el sistema, seleccione
en la pantalla de información múltiple,
elija y actívelo.
Si se deshabilita el sistema, permanecerá
así aunque se coloque el interruptor de
arranque en ON después de haber desacti-
vado el interruptor de arranque.
Activación y desactivación del
sensor de asistencia al estacio-
namiento Toyota
ADVERTENCIA
QPrecauciones con el sensor de asis- tencia al estacionamiento Toyota
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, es posible que el vehículo no se pueda conducir de forma segura y podría producirse un accidente.
ONo utilice el sensor a velocidades supe-riores a los 10 km/h (6 mph).
OLas áreas de detección de los sensores y los tiempos de reacción son limitados. Cuando se desplace hacia delante o
hacia atrás, inspeccione las zonas que rodean el vehículo (especialmente, los laterales del vehículo) para comprobar
la seguridad y conduzca despacio, utili- zando el freno para controlar la veloci-dad del vehículo.
ONo instale accesorios cerca de los para-choques puesto que esas zonas están dentro de las áreas de detección de los
sensores.
ONo se detecta la zona situada justo debajo de los parachoques.
Los postes delgados y los objetos que se encuentren en una posición inferior a la del sensor puede que no se detecten
cuando el vehículo se acerque a ellos, aunque se hayan detectado previa-mente.
QSituaciones en las que se debe des-habilitar la función
En las situaciones siguientes, deshabilite la función puesto que podría accionarse
aunque no exista ninguna posibilidad de colisión.
OEl vehículo está equipado con un pro-ducto de venta en comercios, como
podrían ser un poste en la aleta, una antena inalámbrica o luces antiniebla.
OEl parachoques delantero o trasero, o
un sensor reciben un fuerte impacto.
OSe ha instalado una suspensión que no es genuina de Toyota (suspensión más
baja, etc.).
OHay anillas de remolcado de emergen- cia instaladas.
OSe ha instalado una matrícula retroilu-minada.
OAl utilizar un túnel de lavado automático

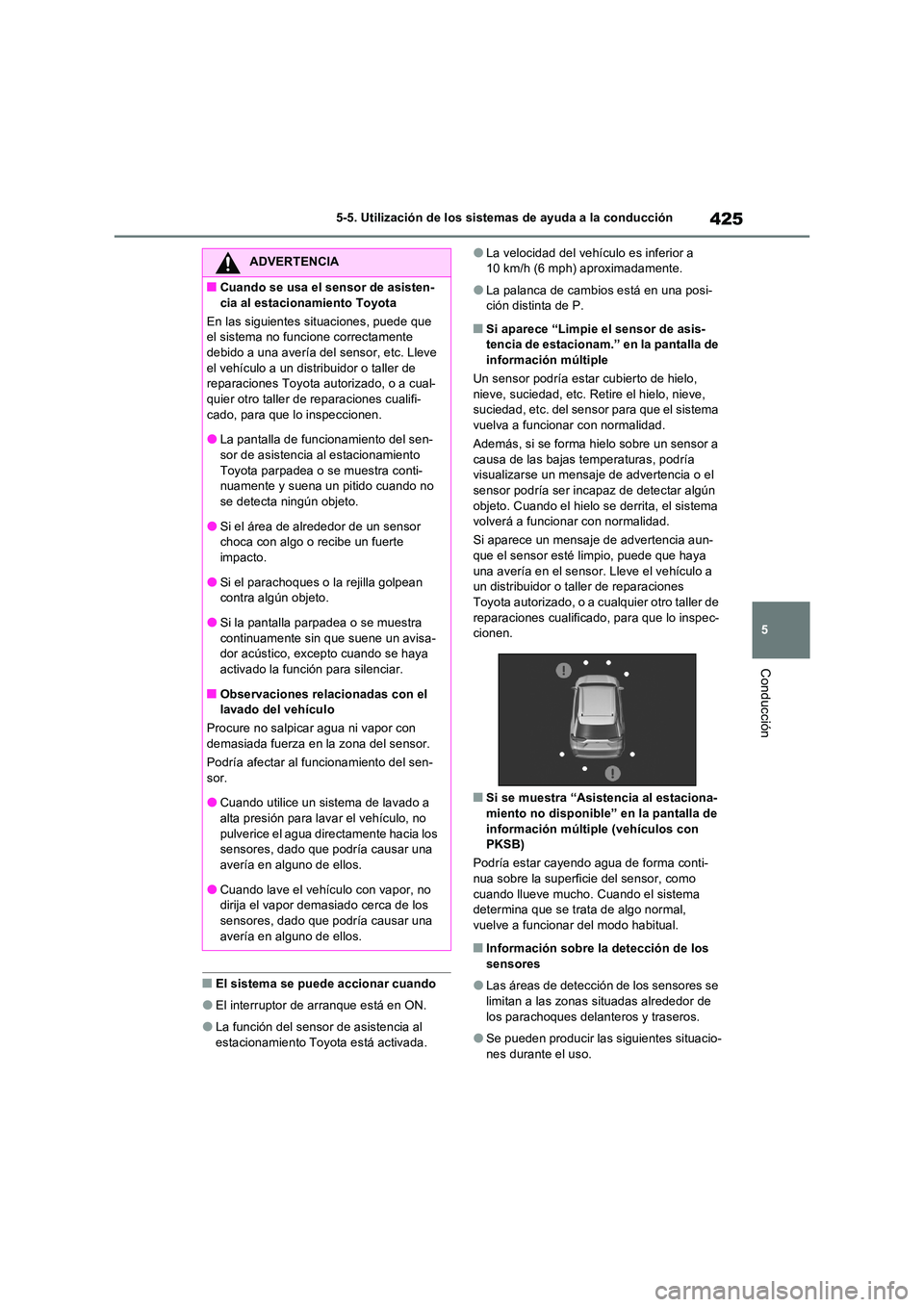

425
5
5-5. Utilización de los sistemas de ayuda a la conducción
Conducción
QEl sistema se puede accionar cuando
OEl interruptor de arranque está en ON.
OLa función del sensor de asistencia al
estacionamiento Toyota está activada.
OLa velocidad del vehículo es inferior a 10 km/h (6 mph) aproximadamente.
OLa palanca de cambios está en una posi-ción distinta de P.
QSi aparece “Limpie el sensor de asis-tencia de estacionam.” en la pantalla de
información múltiple
Un sensor podría estar cubierto de hielo, nieve, suciedad, etc. Retire el hielo, nieve, suciedad, etc. del sensor para que el sistema
vuelva a funcionar con normalidad.
Además, si se forma hielo sobre un sensor a causa de las bajas temperaturas, podría visualizarse un mensaje de advertencia o el
sensor podría ser incapaz de detectar algún objeto. Cuando el hielo se derrita, el sistema volverá a funcionar con normalidad.
Si aparece un mensaj e de advertencia aun-
que el sensor esté limpio, puede que haya una avería en el sensor. Lleve el vehículo a un distribuidor o taller de reparaciones
Toyota autorizado, o a cualquier otro taller de reparaciones cualificado, para que lo inspec-cionen.
QSi se muestra “Asistencia al estaciona-miento no disponible” en la pantalla de
información múltiple (vehículos con PKSB)
Podría estar cayendo agua de forma conti- nua sobre la superficie del sensor, como
cuando llueve mucho. Cuando el sistema determina que se trata de algo normal, vuelve a funcionar del modo habitual.
QInformación sobre la detección de los
sensores
OLas áreas de detección de los sensores se
limitan a las zonas situadas alrededor de los parachoques delanteros y traseros.
OSe pueden producir las siguientes situacio-nes durante el uso.
ADVERTENCIA
QCuando se usa el sensor de asisten-
cia al estacionamiento Toyota
En las siguientes situaciones, puede que el sistema no funcione correctamente debido a una avería del sensor, etc. Lleve
el vehículo a un distribuidor o taller de reparaciones Toyota autorizado, o a cual-quier otro taller de reparaciones cualifi-
cado, para que lo inspeccionen.
OLa pantalla de funcionamiento del sen- sor de asistencia al estacionamiento
Toyota parpadea o se muestra conti- nuamente y suena un pitido cuando no se detecta ningún objeto.
OSi el área de alrededor de un sensor choca con algo o recibe un fuerte impacto.
OSi el parachoques o la rejilla golpean contra algún objeto.
OSi la pantalla parpadea o se muestra
continuamente sin que suene un avisa- dor acústico, excepto cuando se haya activado la función para silenciar.
QObservaciones relacionadas con el lavado del vehículo
Procure no salpicar agua ni vapor con
demasiada fuerza en la zona del sensor.
Podría afectar al funcionamiento del sen- sor.
OCuando utilice un sistema de lavado a
alta presión para lavar el vehículo, no pulverice el agua directamente hacia los sensores, dado que podría causar una
avería en alguno de ellos.
OCuando lave el vehículo con vapor, no dirija el vapor demasiado cerca de los
sensores, dado que podría causar una avería en alguno de ellos.

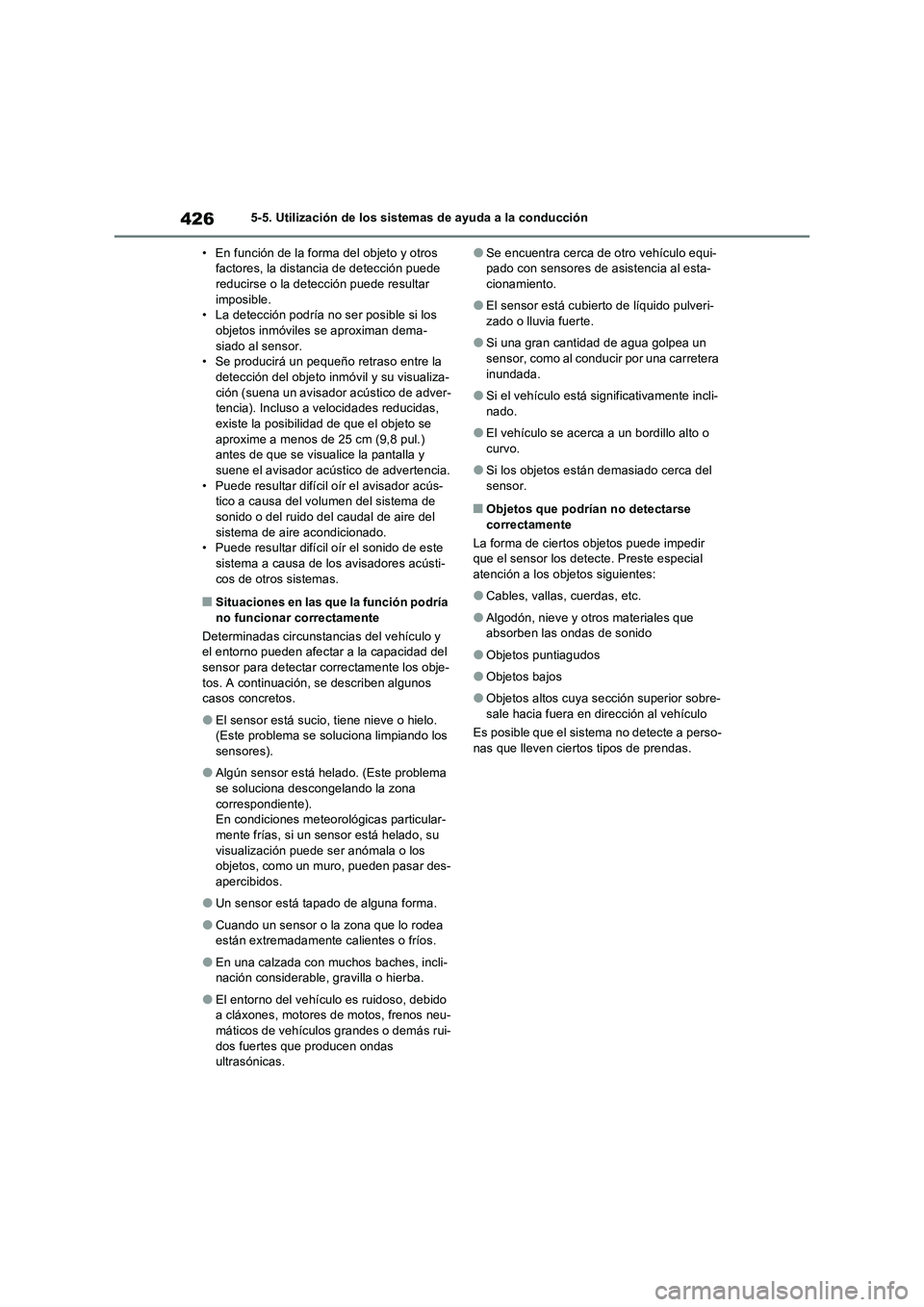

4265-5. Utilización de los sistemas de ayuda a la conducción
• En función de la forma del objeto y otros
factores, la distancia de detección puede
reducirse o la detección puede resultar
imposible.
• La detección podría no ser posible si los
objetos inmóviles se aproximan dema-
siado al sensor.
• Se producirá un pequeño retraso entre la
detección del objeto inmóvil y su visualiza-
ción (suena un avisador acústico de adver-
tencia). Incluso a velocidades reducidas,
existe la posibilidad de que el objeto se
aproxime a menos de 25 cm (9,8 pul.)
antes de que se visualice la pantalla y
suene el avisador acústico de advertencia.
• Puede resultar difícil oír el avisador acús-
tico a causa del volumen del sistema de
sonido o del ruido del caudal de aire del
sistema de aire acondicionado.
• Puede resultar difícil oír el sonido de este
sistema a causa de los avisadores acústi-
cos de otros sistemas.
QSituaciones en las que la función podría
no funcionar correctamente
Determinadas circunstancias del vehículo y
el entorno pueden afectar a la capacidad del
sensor para detectar correctamente los obje-
tos. A continuación, se describen algunos
casos concretos.
OEl sensor está sucio, tiene nieve o hielo.
(Este problema se soluciona limpiando los
sensores).
OAlgún sensor está helado. (Este problema
se soluciona descongelando la zona
correspondiente).
En condiciones meteorológicas particular-
mente frías, si un sensor está helado, su
visualización puede ser anómala o los
objetos, como un muro, pueden pasar des-
apercibidos.
OUn sensor está tapado de alguna forma.
OCuando un sensor o la zona que lo rodea
están extremadamente calientes o fríos.
OEn una calzada con muchos baches, incli-
nación considerable, gravilla o hierba.
OEl entorno del vehículo es ruidoso, debido
a cláxones, motores de motos, frenos neu-
máticos de vehículos grandes o demás rui-
dos fuertes que producen ondas
ultrasónicas.
OSe encuentra cerca de otro vehículo equi-
pado con sensores de asistencia al esta-
cionamiento.
OEl sensor está cubierto de líquido pulveri-
zado o lluvia fuerte.
OSi una gran cantidad de agua golpea un
sensor, como al conducir por una carretera
inundada.
OSi el vehículo está significativamente incli-
nado.
OEl vehículo se acerca a un bordillo alto o
curvo.
OSi los objetos están demasiado cerca del
sensor.
QObjetos que podrían no detectarse
correctamente
La forma de ciertos objetos puede impedir
que el sensor los detecte. Preste especial
atención a los objetos siguientes:
OCables, vallas, cuerdas, etc.
OAlgodón, nieve y otros materiales que
absorben las ondas de sonido
OObjetos puntiagudos
OObjetos bajos
OObjetos altos cuya sección superior sobre-
sale hacia fuera en dirección al vehículo
Es posible que el sistema no detecte a perso-
nas que lleven ciertos tipos de prendas.

427
5 5-5. Utilización de los sistemas de ayuda a la conducción
Conducción

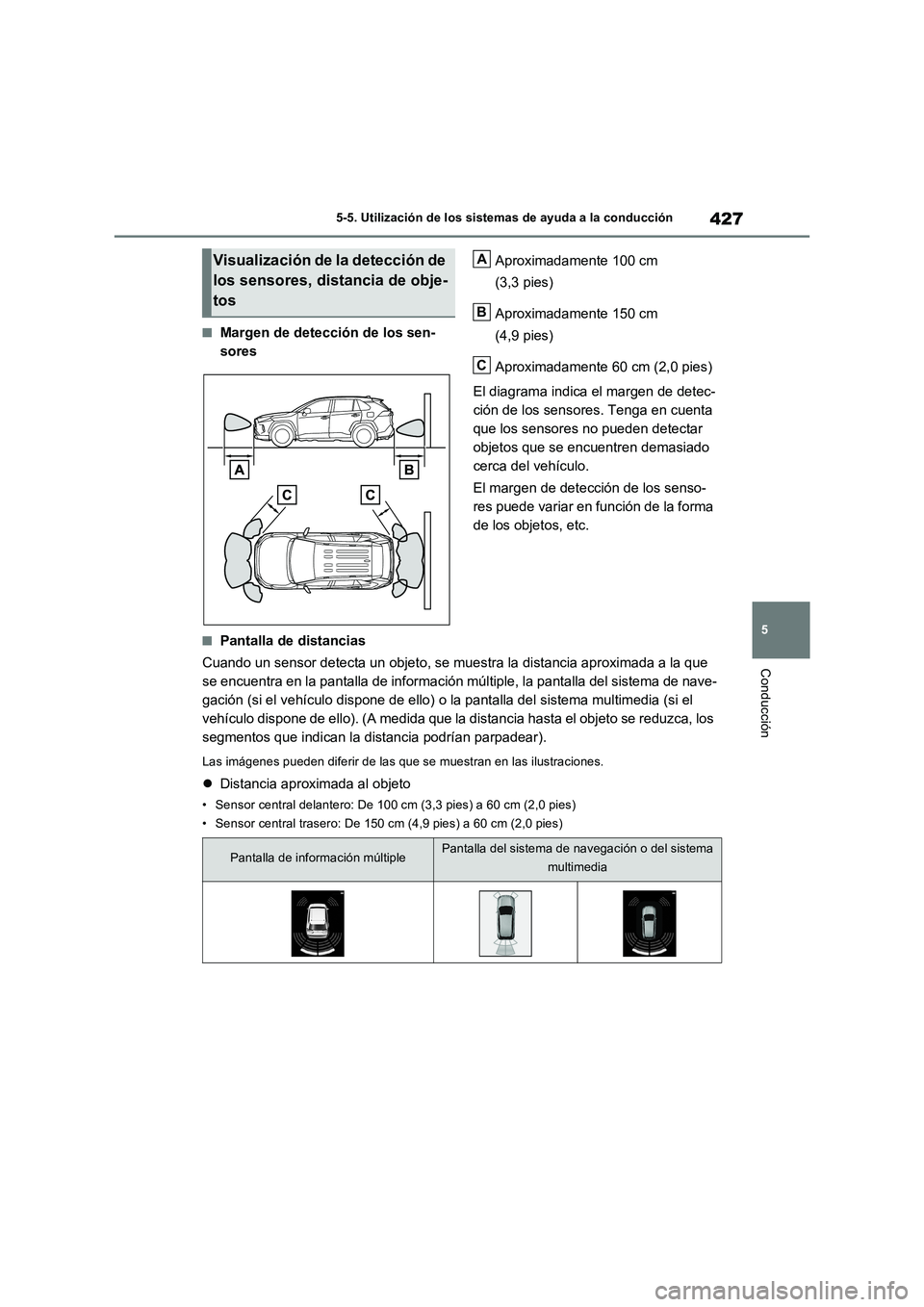

QMargen de detección de los sen-
soresAproximadamente 100 cm
(3,3 pies)
Aproximadamente 150 cm
(4,9 pies)
Aproximadamente 60 cm (2,0 pies)
El diagrama indica el margen de detec-
ción de los sensores. Tenga en cuenta
que los sensores no pueden detectar
objetos que se encuentren demasiado
cerca del vehículo.
El margen de detección de los senso-
res puede variar en función de la forma
de los objetos, etc.
QPantalla de distancias
Cuando un sensor detecta un objeto, se muestra la distancia aproximada a la que
se encuentra en la pantalla de información múltiple, la pantalla del sistema de nave-
gación (si el vehículo dispone de ello) o la pantalla del sistema multimedia (si el
vehículo dispone de ello). (A medida que la distancia hasta el objeto se reduzca, los
segmentos que indican la distancia podrían parpadear).
Las imágenes pueden diferir de las que se muestran en las ilustraciones.
Distancia aproximada al objeto
• Sensor central delantero: De 100 cm (3,3 pies) a 60 cm (2,0 pies)
• Sensor central trasero: De 150 cm (4,9 pies) a 60 cm (2,0 pies)
Visualización de la detección de
los sensores, distancia de obje-
tosA
B
C
Pantalla de información múltiplePantalla del sistema de navegación o del sistema
multimedia

4285-5. Utilización de los sistemas de ayuda a la conducción

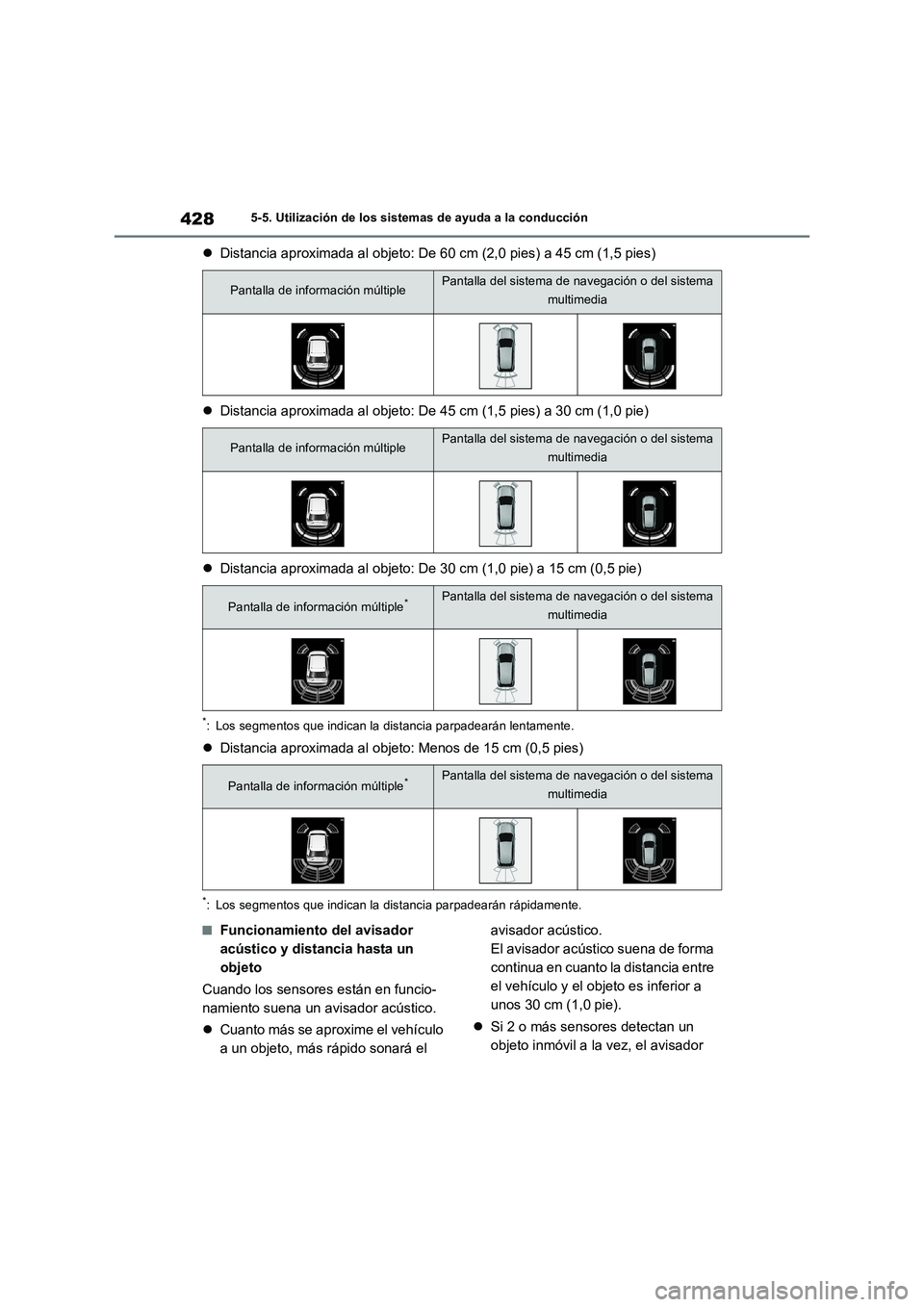

Distancia aproximada al objeto: De 60 cm (2,0 pies) a 45 cm (1,5 pies)
Distancia aproximada al objeto: De 45 cm (1,5 pies) a 30 cm (1,0 pie)
Distancia aproximada al objeto: De 30 cm (1,0 pie) a 15 cm (0,5 pie)
*: Los segmentos que indican la distancia parpadearán lentamente.
Distancia aproximada al objeto: Menos de 15 cm (0,5 pies)
*: Los segmentos que indican la distancia parpadearán rápidamente.
QFuncionamiento del avisador
acústico y distancia hasta un
objeto
Cuando los sensores están en funcio-
namiento suena un avisador acústico.
Cuanto más se aproxime el vehículo
a un objeto, más rápido sonará el avisador acústico.
El avisador acústico suena de forma
continua en cuanto la distancia entre
el vehículo y el objeto es inferior a
unos 30 cm (1,0 pie).
Si 2 o más sensores detectan un
objeto inmóvil a la vez, el avisador
Pantalla de información múltiplePantalla del sistema de navegación o del sistema
multimedia
Pantalla de información múltiplePantalla del sistema de navegación o del sistema
multimedia
Pantalla de información múltiple*Pantalla del sistema de navegación o del sistema
multimedia
Pantalla de información múltiple*Pantalla del sistema de navegación o del sistema
multimedia
