TOYOTA RAV4 PLUG-IN HYBRID 2021 Betriebsanleitungen (in German)

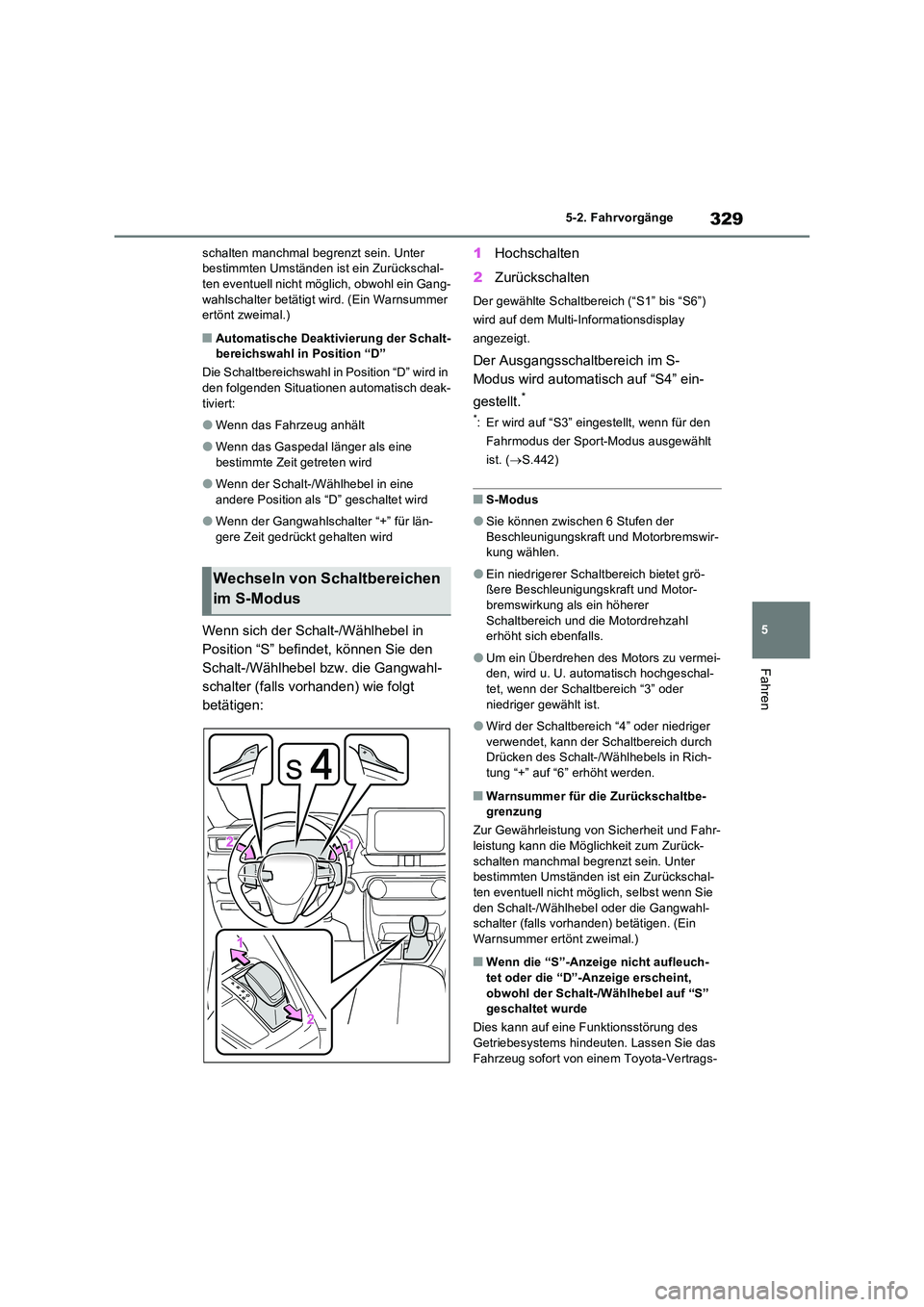

329
5
5-2. Fahrvorgänge
Fahren
schalten manchmal begrenzt sein. Unter bestimmten Umständen ist ein Zurückschal-ten eventuell nicht möglich, obwohl ein Gang-
wahlschalter betätigt wird. (Ein Warnsummer ertönt zweimal.)
QAutomatische Deaktivierung der Schalt-bereichswahl in Position “D”
Die Schaltbereichswahl in Position “D” wird in
den folgenden Situationen automatisch deak- tiviert:
OWenn das Fahrzeug anhält
OWenn das Gaspedal länger als eine
bestimmte Zeit getreten wird
OWenn der Schalt-/Wählhebel in eine
andere Position als “D” geschaltet wird
OWenn der Gangwahlschalter “+” für län-
gere Zeit gedrückt gehalten wird
Wenn sich der Schalt-/Wählhebel in
Position “S” befindet, können Sie den
Schalt-/Wählhebel bzw. die Gangwahl-
schalter (falls vorhanden) wie folgt
betätigen:
1 Hochschalten
2 Zurückschalten
Der gewählte Schaltbereich (“S1” bis “S6”)
wird auf dem Multi-Informationsdisplay
angezeigt.
Der Ausgangsschaltbereich im S-
Modus wird automatisch auf “S4” ein-
gestellt.*
*: Er wird auf “S3” eingestellt, wenn für den
Fahrmodus der Sport-Modus ausgewählt
ist. ( S.442)
QS-Modus
OSie können zwischen 6 Stufen der Beschleunigungskraft und Motorbremswir-kung wählen.
OEin niedrigerer Schaltbereich bietet grö-ßere Beschleunigungskraft und Motor-
bremswirkung als ein höherer Schaltbereich und die Motordrehzahl erhöht sich ebenfalls.
OUm ein Überdrehen des Motors zu vermei-den, wird u. U. automatisch hochgeschal-
tet, wenn der Schaltbereich “3” oder niedriger gewählt ist.
OWird der Schaltbereich “4” oder niedriger verwendet, kann der Schaltbereich durch Drücken des Schalt-/Wählhebels in Rich-
tung “+” auf “6” erhöht werden.
QWarnsummer für die Zurückschaltbe- grenzung
Zur Gewährleistung von Sicherheit und Fahr- leistung kann die Möglichkeit zum Zurück-
schalten manchmal begrenzt sein. Unter bestimmten Umständen ist ein Zurückschal-ten eventuell nicht möglich, selbst wenn Sie
den Schalt-/Wählhebel oder die Gangwahl- schalter (falls vorhanden) betätigen. (Ein Warnsummer ertönt zweimal.)
QWenn die “S”-Anzeige nicht aufleuch-
tet oder die “D”-Anzeige erscheint, obwohl der Schalt-/Wählhebel auf “S” geschaltet wurde
Dies kann auf eine Funktionsstörung des
Getriebesystems hindeuten. Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
Wechseln von Schaltbereichen
im S-Modus

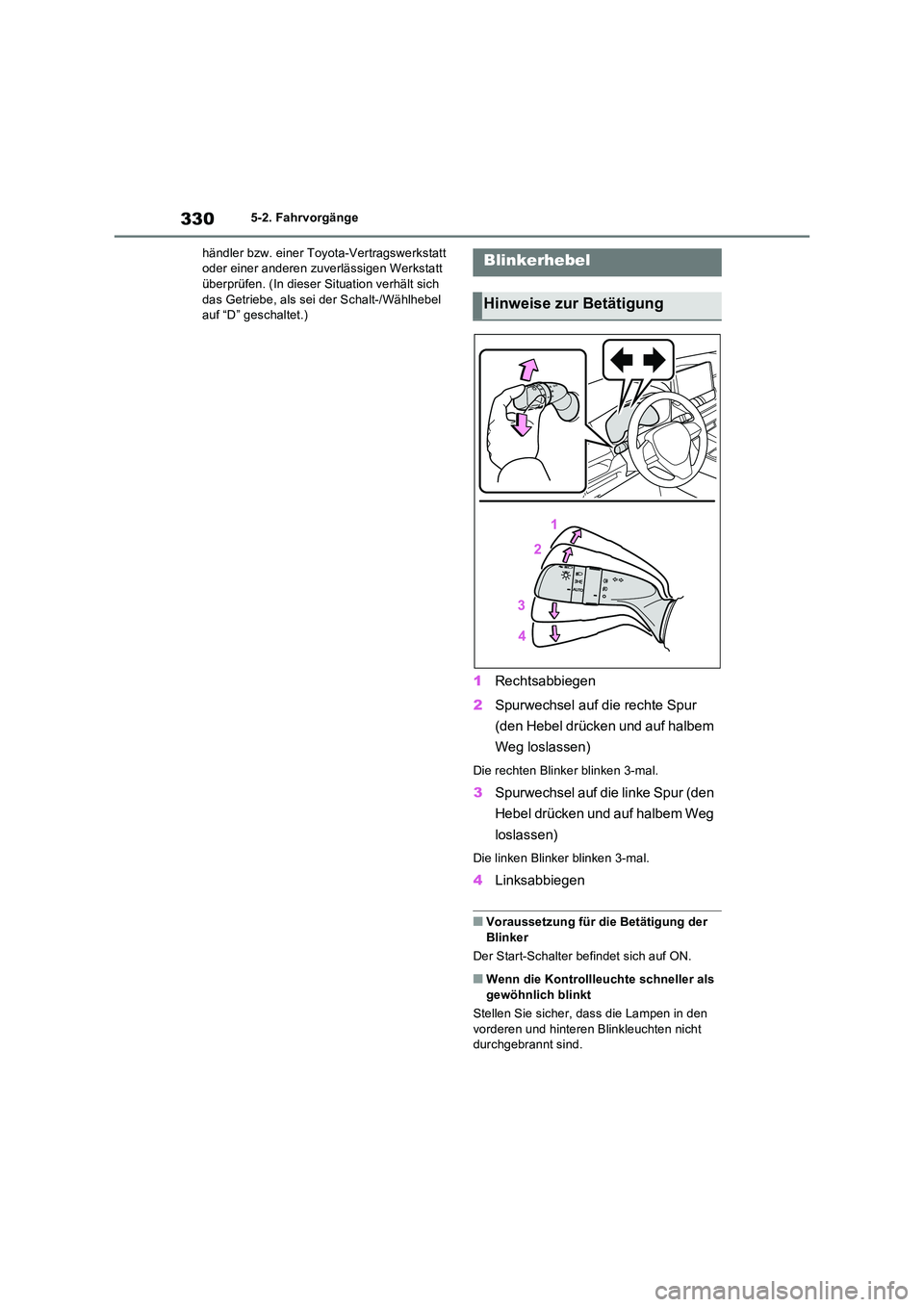

3305-2. Fahrvorgänge
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen. (In dieser Situation verhält sich
das Getriebe, als sei der Schalt-/Wählhebel auf “D” geschaltet.)
1 Rechtsabbiegen
2 Spurwechsel auf die rechte Spur
(den Hebel drücken und auf halbem
Weg loslassen)
Die rechten Blinker blinken 3-mal.
3 Spurwechsel auf die linke Spur (den
Hebel drücken und auf halbem Weg
loslassen)
Die linken Blinker blinken 3-mal.
4 Linksabbiegen
QVoraussetzung für die Betätigung der Blinker
Der Start-Schalter befindet sich auf ON.
QWenn die Kontrollleuchte schneller als
gewöhnlich blinkt
Stellen Sie sicher, dass die Lampen in den vorderen und hinteren Blinkleuchten nicht durchgebrannt sind.
Blinkerhebel
Hinweise zur Betätigung

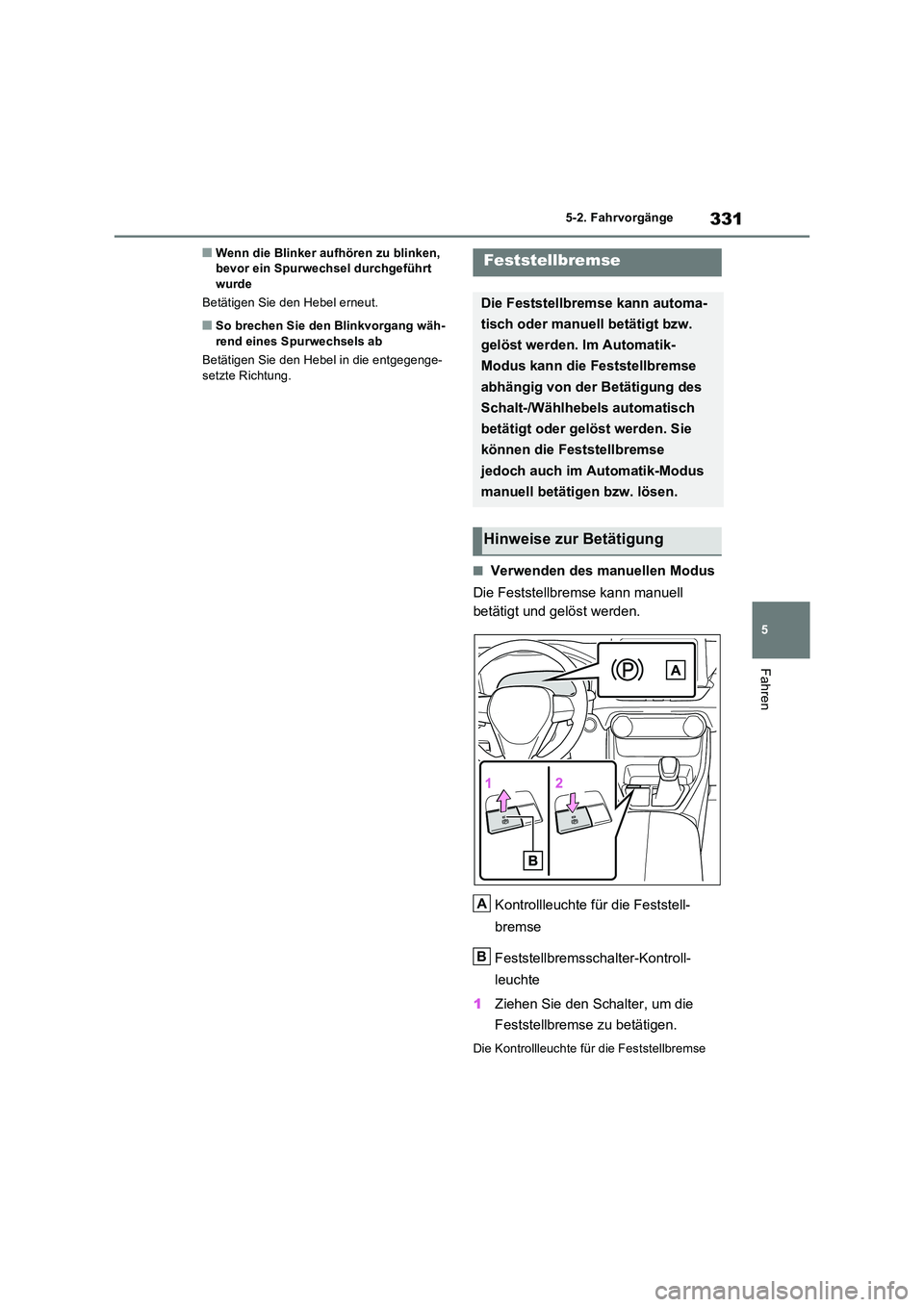

331
5
5-2. Fahrvorgänge
Fahren
QWenn die Blinker aufhören zu blinken, bevor ein Spurwechsel durchgeführt wurde
Betätigen Sie den Hebel erneut.
QSo brechen Sie den Blinkvorgang wäh-
rend eines Spurwechsels ab
Betätigen Sie den Hebel in die entgegenge- setzte Richtung.
QVerwenden des manuellen Modus
Die Feststellbremse kann manuell
betätigt und gelöst werden.
Kontrollleuchte für die Feststell-
bremse
Feststellbremsschalter-Kontroll-
leuchte
1 Ziehen Sie den Schalter, um die
Feststellbremse zu betätigen.
Die Kontrollleuchte für die Feststellbremse
Feststellbremse
Die Feststellbremse kann automa-
tisch oder manuell betätigt bzw.
gelöst werden. Im Automatik-
Modus kann die Feststellbremse
abhängig von der Betätigung des
Schalt-/Wählhebels automatisch
betätigt oder gelöst werden. Sie
können die Feststellbremse
jedoch auch im Automatik-Modus
manuell betätigen bzw. lösen.
Hinweise zur Betätigung
A
B

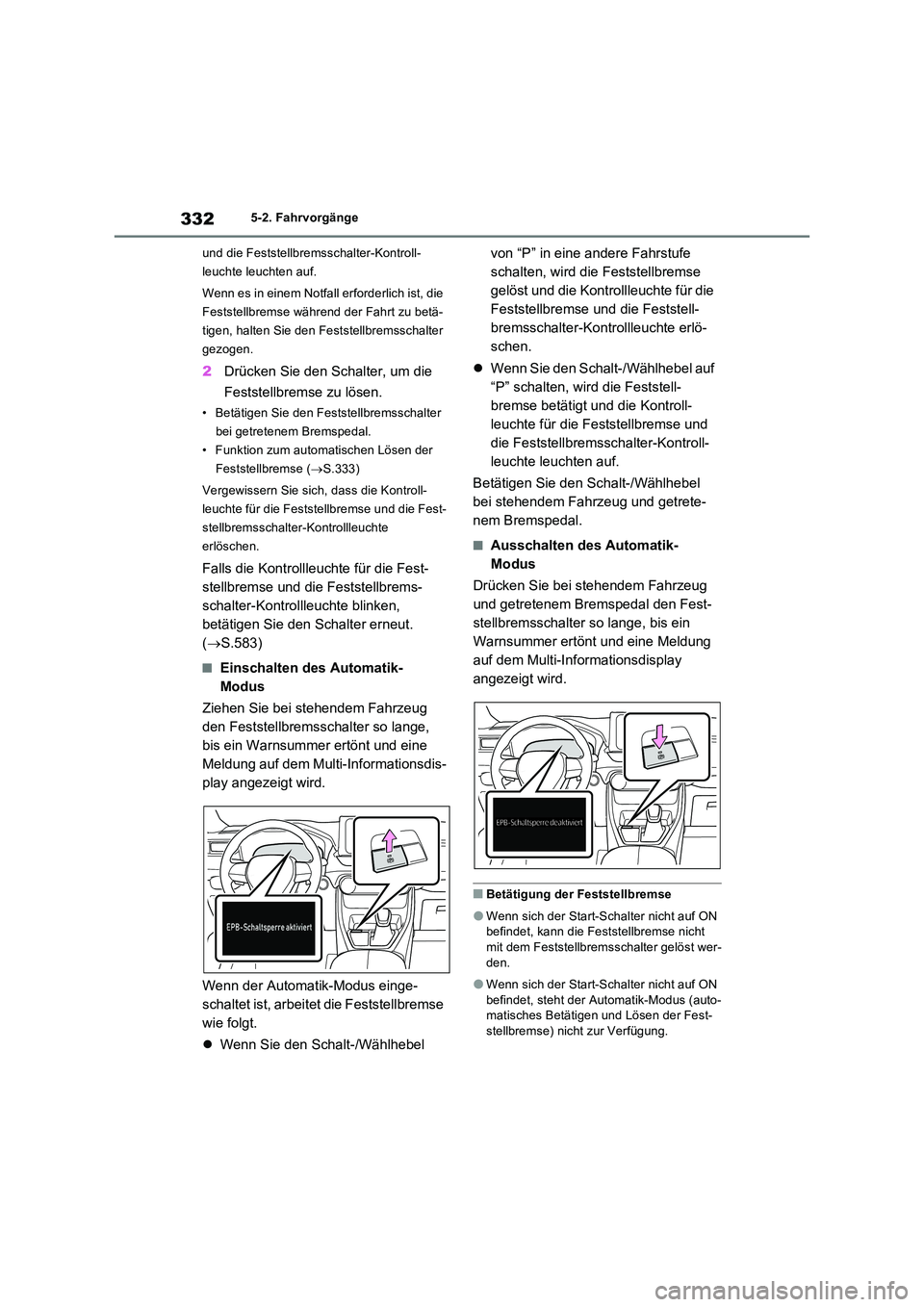

3325-2. Fahrvorgänge
und die Feststellbremsschalter-Kontroll-
leuchte leuchten auf.
Wenn es in einem Notfall erforderlich ist, die
Feststellbremse während der Fahrt zu betä-
tigen, halten Sie den Feststellbremsschalter
gezogen.
2 Drücken Sie den Schalter, um die
Feststellbremse zu lösen.
• Betätigen Sie den Feststellbremsschalter
bei getretenem Bremspedal.
• Funktion zum automatischen Lösen der
Feststellbremse ( S.333)
Vergewissern Sie sich, dass die Kontroll-
leuchte für die Feststellbremse und die Fest-
stellbremsschalter-Kontrollleuchte
erlöschen.
Falls die Kontrollleuchte für die Fest-
stellbremse und die Feststellbrems-
schalter-Kontrollleuchte blinken,
betätigen Sie den Schalter erneut.
( S.583)
QEinschalten des Automatik-
Modus
Ziehen Sie bei stehendem Fahrzeug
den Feststellbremsschalter so lange,
bis ein Warnsummer ertönt und eine
Meldung auf dem Multi-Informationsdis-
play angezeigt wird.
Wenn der Automatik-Modus einge-
schaltet ist, arbeitet die Feststellbremse
wie folgt.
 Wenn Sie den Schalt-/Wählhebel
von “P” in eine andere Fahrstufe
schalten, wird die Feststellbremse
gelöst und die Kontrollleuchte für die
Feststellbremse und die Feststell-
bremsschalter-Kontrollleuchte erlö-
schen.
 Wenn Sie den Schalt-/Wählhebel auf
“P” schalten, wird die Feststell-
bremse betätigt und die Kontroll-
leuchte für die Feststellbremse und
die Feststellbremsschalter-Kontroll-
leuchte leuchten auf.
Betätigen Sie den Schalt-/Wählhebel
bei stehendem Fahrzeug und getrete-
nem Bremspedal.
QAusschalten des Automatik-
Modus
Drücken Sie bei stehendem Fahrzeug
und getretenem Bremspedal den Fest-
stellbremsschalter so lange, bis ein
Warnsummer ertönt und eine Meldung
auf dem Multi-Informationsdisplay
angezeigt wird.
QBetätigung der Feststellbremse
OWenn sich der Start-Schalter nicht auf ON befindet, kann die Feststellbremse nicht
mit dem Feststellbremsschalter gelöst wer- den.
OWenn sich der Start-Schalter nicht auf ON befindet, steht der Automatik-Modus (auto-matisches Betätigen und Lösen der Fest-
stellbremse) nicht zur Verfügung.

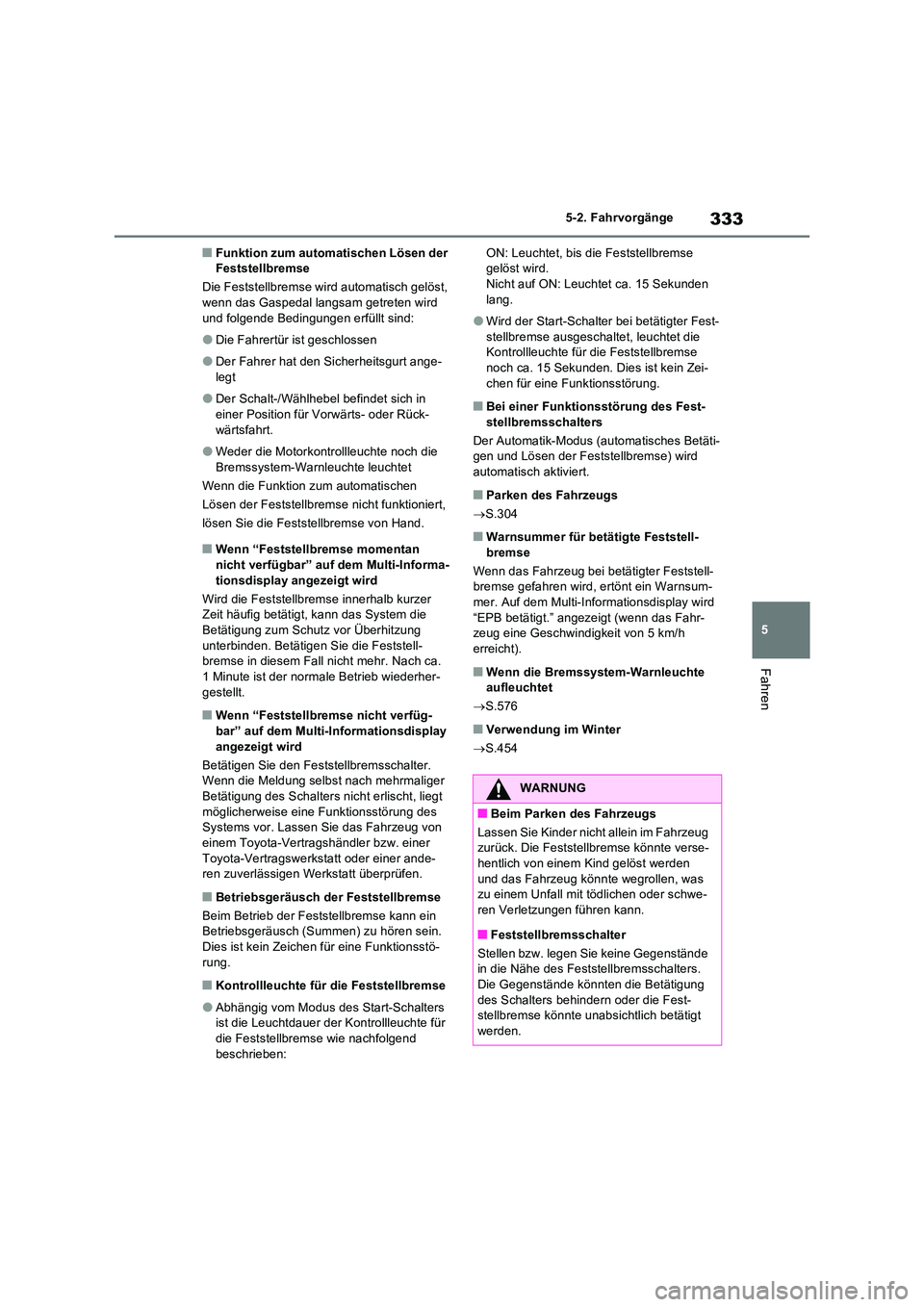

333
5
5-2. Fahrvorgänge
Fahren
QFunktion zum automatischen Lösen der Feststellbremse
Die Feststellbremse wird automatisch gelöst, wenn das Gaspedal langsam getreten wird
und folgende Bedingungen erfüllt sind:
ODie Fahrertür ist geschlossen
ODer Fahrer hat den Sicherheitsgurt ange- legt
ODer Schalt-/Wählhebel befindet sich in einer Position für Vorwärts- oder Rück-
wärtsfahrt.
OWeder die Motorkontrollleuchte noch die
Bremssystem-Warnleuchte leuchtet
Wenn die Funktion zum automatischen
Lösen der Feststellbremse nicht funktioniert,
lösen Sie die Feststellbremse von Hand.
QWenn “Feststellbremse momentan
nicht verfügbar” auf dem Multi-Informa- tionsdisplay angezeigt wird
Wird die Feststellbremse innerhalb kurzer Zeit häufig betätigt, kann das System die
Betätigung zum Schutz vor Überhitzung unterbinden. Betätigen Sie die Feststell-bremse in diesem Fall nicht mehr. Nach ca.
1 Minute ist der normale Betrieb wiederher- gestellt.
QWenn “Feststellbremse nicht verfüg-bar” auf dem Multi-Informationsdisplay
angezeigt wird
Betätigen Sie den Feststellbremsschalter. Wenn die Meldung selbst nach mehrmaliger Betätigung des Schalters nicht erlischt, liegt
möglicherweise eine Funktionsstörung des Systems vor. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren zuverlässigen Werkstatt überprüfen.
QBetriebsgeräusch der Feststellbremse
Beim Betrieb der Feststellbremse kann ein Betriebsgeräusch (Summen) zu hören sein.
Dies ist kein Zeichen für eine Funktionsstö- rung.
QKontrollleuchte für die Feststellbremse
OAbhängig vom Modus des Start-Schalters ist die Leuchtdauer der Kontrollleuchte für die Feststellbremse wie nachfolgend
beschrieben:
ON: Leuchtet, bis die Feststellbremse gelöst wird.Nicht auf ON: Leuchtet ca. 15 Sekunden
lang.
OWird der Start-Schalter bei betätigter Fest-
stellbremse ausgeschaltet, leuchtet die Kontrollleuchte für die Feststellbremse noch ca. 15 Sekunden. Dies ist kein Zei-
chen für eine Funktionsstörung.
QBei einer Funktionsstörung des Fest- stellbremsschalters
Der Automatik-Modus (automatisches Betäti- gen und Lösen der Feststellbremse) wird
automatisch aktiviert.
QParken des Fahrzeugs
 S.304
QWarnsummer für betätigte Feststell- bremse
Wenn das Fahrzeug bei betätigter Feststell- bremse gefahren wird, ertönt ein Warnsum-
mer. Auf dem Multi-Informationsdisplay wird “EPB betätigt.” angezeigt (wenn das Fahr-zeug eine Geschwindigkeit von 5 km/h
erreicht).
QWenn die Bremssystem-Warnleuchte aufleuchtet
 S.576
QVerwendung im Winter
 S.454
WARNUNG
QBeim Parken des Fahrzeugs
Lassen Sie Kinder nicht allein im Fahrzeug zurück. Die Feststellbremse könnte verse-hentlich von einem Kind gelöst werden
und das Fahrzeug könnte wegrollen, was zu einem Unfall mit tödlichen oder schwe-ren Verletzungen führen kann.
QFeststellbremsschalter
Stellen bzw. legen Sie keine Gegenstände in die Nähe des Feststellbremsschalters. Die Gegenstände könnten die Betätigung
des Schalters behindern oder die Fest- stellbremse könnte unabsichtlich betätigt werden.

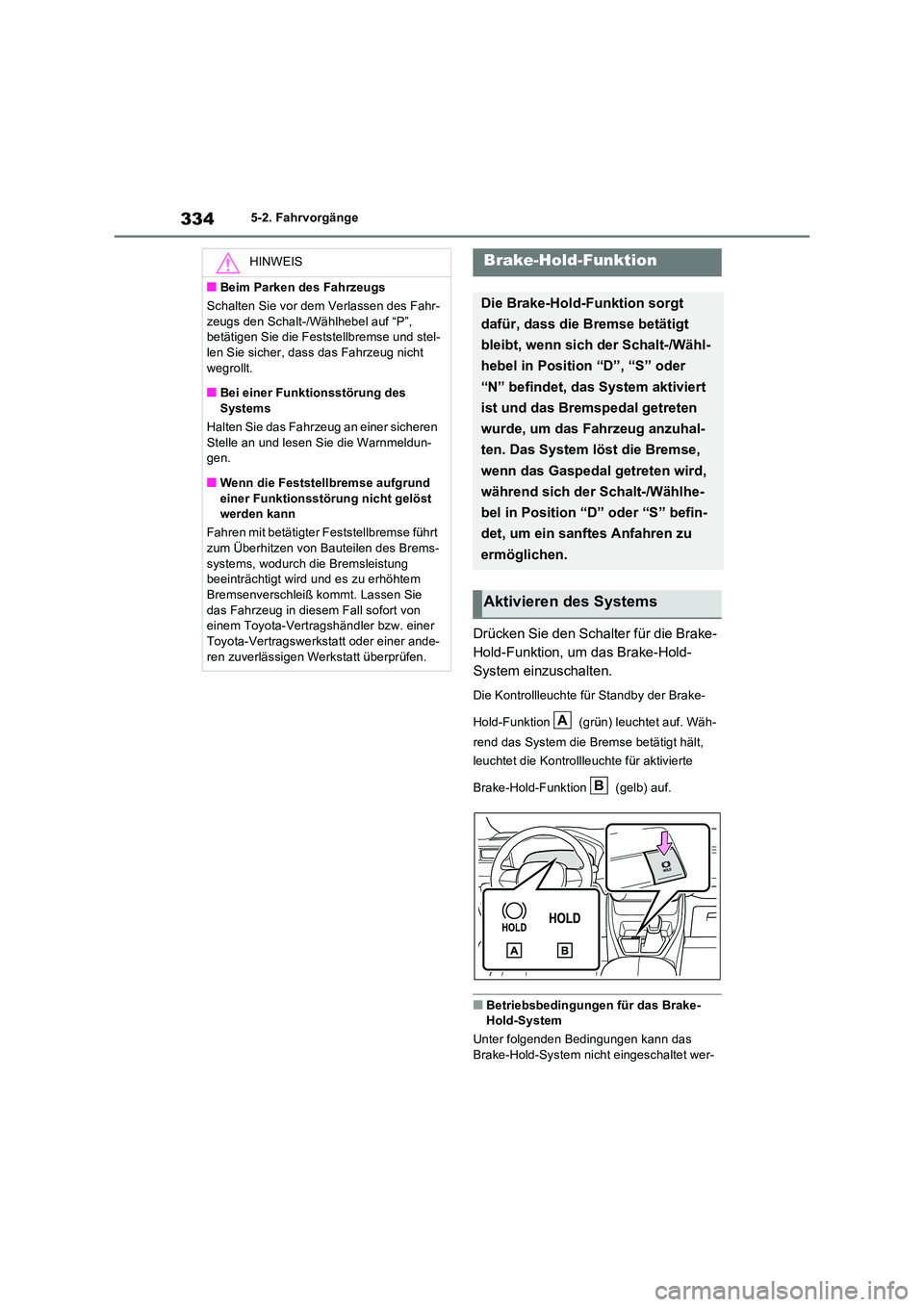

3345-2. Fahrvorgänge
Drücken Sie den Schalter für die Brake-
Hold-Funktion, um das Brake-Hold-
System einzuschalten.
Die Kontrollleuchte für Standby der Brake-
Hold-Funktion (grün) leuchtet auf. Wäh-
rend das System die Bremse betätigt hält,
leuchtet die Kontrollleuchte für aktivierte
Brake-Hold-Funktion (gelb) auf.
QBetriebsbedingungen für das Brake- Hold-System
Unter folgenden Bedingungen kann das
Brake-Hold-System nicht eingeschaltet wer-
HINWEIS
QBeim Parken des Fahrzeugs
Schalten Sie vor dem Verlassen des Fahr-
zeugs den Schalt-/Wählhebel auf “P”, betätigen Sie die Feststellbremse und stel-len Sie sicher, dass das Fahrzeug nicht
wegrollt.
QBei einer Funktionsstörung des Systems
Halten Sie das Fahrzeug an einer sicheren
Stelle an und lesen Sie die Warnmeldun- gen.
QWenn die Feststellbremse aufgrund
einer Funktionsstörung nicht gelöst werden kann
Fahren mit betätigter Feststellbremse führt zum Überhitzen von Bauteilen des Brems-
systems, wodurch die Bremsleistung beeinträchtigt wird und es zu erhöhtem Bremsenverschleiß kommt. Lassen Sie
das Fahrzeug in diesem Fall sofort von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt überprüfen.
Brake-Hold-Funktion
Die Brake-Hold-Funktion sorgt
dafür, dass die Bremse betätigt
bleibt, wenn sich der Schalt-/Wähl-
hebel in Position “D”, “S” oder
“N” befindet, das System aktiviert
ist und das Bremspedal getreten
wurde, um das Fahrzeug anzuhal-
ten. Das System löst die Bremse,
wenn das Gaspedal getreten wird,
während sich der Schalt-/Wählhe-
bel in Position “D” oder “S” befin-
det, um ein sanftes Anfahren zu
ermöglichen.
Aktivieren des Systems
A
B

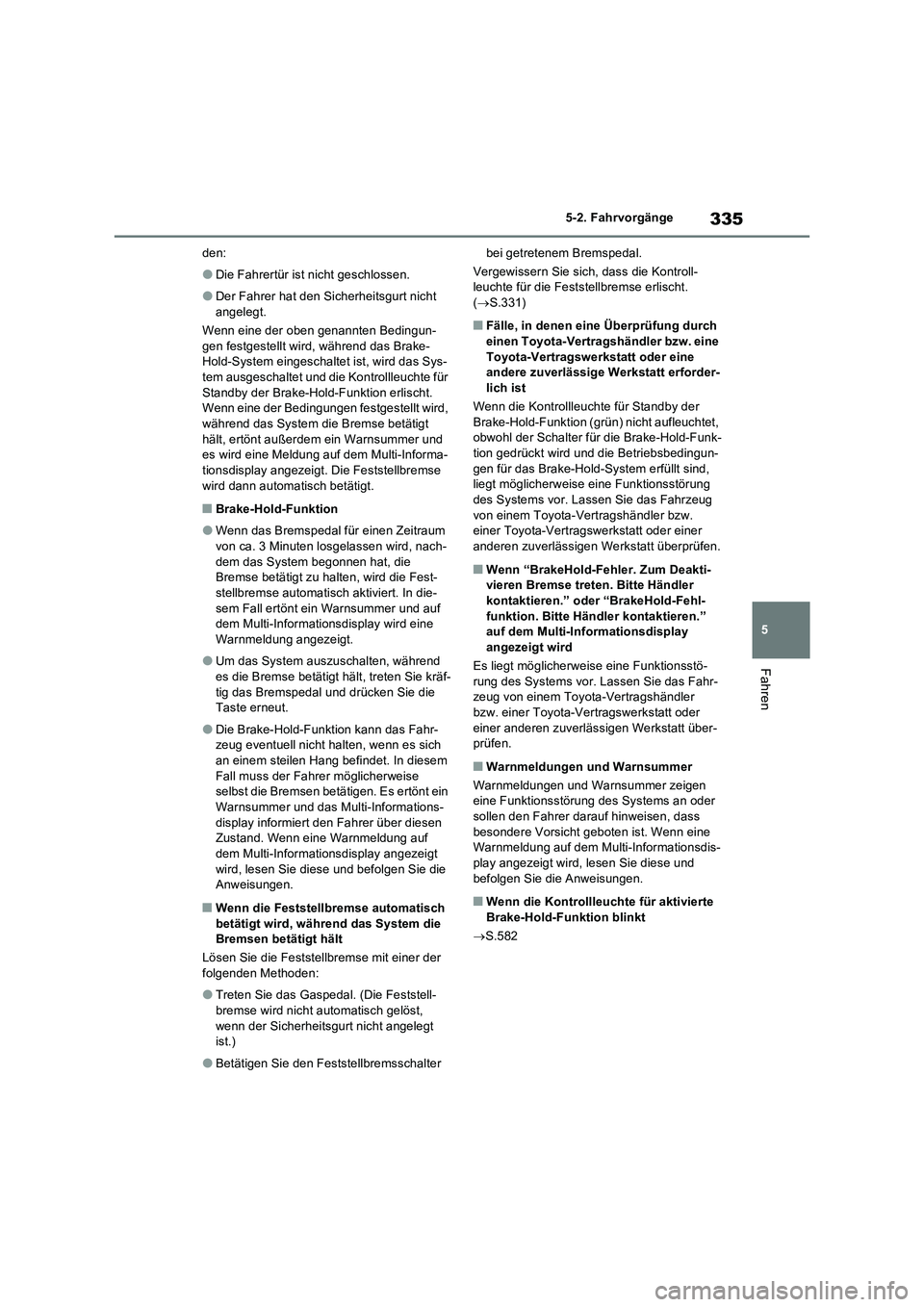

335
5 5-2. Fahrvorgänge
Fahren
den:
ODie Fahrertür ist nicht geschlossen.
ODer Fahrer hat den Sicherheitsgurt nicht
angelegt.
Wenn eine der oben genannten Bedingun-
gen festgestellt wird, während das Brake-
Hold-System eingeschaltet ist, wird das Sys-
tem ausgeschaltet und die Kontrollleuchte für
Standby der Brake-Hold-Funktion erlischt.
Wenn eine der Bedingungen festgestellt wird,
während das System die Bremse betätigt
hält, ertönt außerdem ein Warnsummer und
es wird eine Meldung auf dem Multi-Informa-
tionsdisplay angezeigt. Die Feststellbremse
wird dann automatisch betätigt.
QBrake-Hold-Funktion
OWenn das Bremspedal für einen Zeitraum
von ca. 3 Minuten losgelassen wird, nach-
dem das System begonnen hat, die
Bremse betätigt zu halten, wird die Fest-
stellbremse automatisch aktiviert. In die-
sem Fall ertönt ein Warnsummer und auf
dem Multi-Informationsdisplay wird eine
Warnmeldung angezeigt.
OUm das System auszuschalten, während
es die Bremse betätigt hält, treten Sie kräf-
tig das Bremspedal und drücken Sie die
Taste erneut.
ODie Brake-Hold-Funktion kann das Fahr-
zeug eventuell nicht halten, wenn es sich
an einem steilen Hang befindet. In diesem
Fall muss der Fahrer möglicherweise
selbst die Bremsen betätigen. Es ertönt ein
Warnsummer und das Multi-Informations-
display informiert den Fahrer über diesen
Zustand. Wenn eine Warnmeldung auf
dem Multi-Informationsdisplay angezeigt
wird, lesen Sie diese und befolgen Sie die
Anweisungen.
QWenn die Feststellbremse automatisch
betätigt wird, während das System die
Bremsen betätigt hält
Lösen Sie die Feststellbremse mit einer der
folgenden Methoden:
OTreten Sie das Gaspedal. (Die Feststell-
bremse wird nicht automatisch gelöst,
wenn der Sicherheitsgurt nicht angelegt
ist.)
OBetätigen Sie den Feststellbremsschalter bei getretenem Bremspedal.
Vergewissern Sie sich, dass die Kontroll-
leuchte für die Feststellbremse erlischt.
(S.331)
QFälle, in denen eine Überprüfung durch
einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine
andere zuverlässige Werkstatt erforder-
lich ist
Wenn die Kontrollleuchte für Standby der
Brake-Hold-Funktion (grün) nicht aufleuchtet,
obwohl der Schalter für die Brake-Hold-Funk-
tion gedrückt wird und die Betriebsbedingun-
gen für das Brake-Hold-System erfüllt sind,
liegt möglicherweise eine Funktionsstörung
des Systems vor. Lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
QWenn “BrakeHold-Fehler. Zum Deakti-
vieren Bremse treten. Bitte Händler
kontaktieren.” oder “BrakeHold-Fehl-
funktion. Bitte Händler kontaktieren.”
auf dem Multi-Informationsdisplay
angezeigt wird
Es liegt möglicherweise eine Funktionsstö-
rung des Systems vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt über-
prüfen.
QWarnmeldungen und Warnsummer
Warnmeldungen und Warnsummer zeigen
eine Funktionsstörung des Systems an oder
sollen den Fahrer darauf hinweisen, dass
besondere Vorsicht geboten ist. Wenn eine
Warnmeldung auf dem Multi-Informationsdis-
play angezeigt wird, lesen Sie diese und
befolgen Sie die Anweisungen.
QWenn die Kontrollleuchte für aktivierte
Brake-Hold-Funktion blinkt
S.582

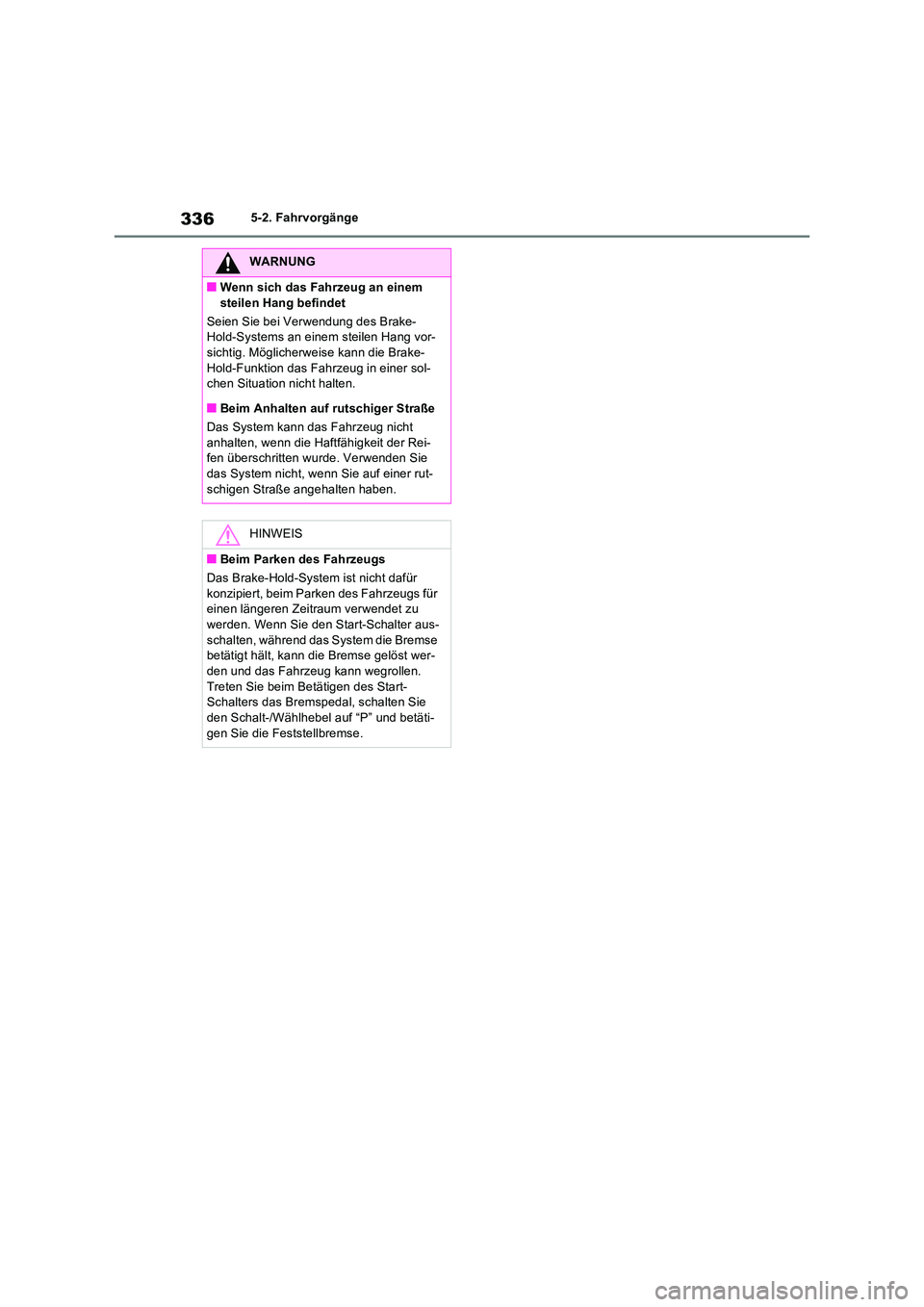

3365-2. Fahrvorgänge
WARNUNG
QWenn sich das Fahrzeug an einem
steilen Hang befindet
Seien Sie bei Verwendung des Brake- Hold-Systems an einem steilen Hang vor-sichtig. Möglicherweise kann die Brake-
Hold-Funktion das Fahrzeug in einer sol- chen Situation nicht halten.
QBeim Anhalten auf rutschiger Straße
Das System kann das Fahrzeug nicht
anhalten, wenn die Haftfähigkeit der Rei- fen überschritten wurde. Verwenden Sie das System nicht, wenn Sie auf einer rut-
schigen Straße angehalten haben.
HINWEIS
QBeim Parken des Fahrzeugs
Das Brake-Hold-System ist nicht dafür
konzipiert, beim Parken des Fahrzeugs für einen längeren Zeitraum verwendet zu werden. Wenn Sie den Start-Schalter aus-
schalten, während das System die Bremse betätigt hält, kann die Bremse gelöst wer-den und das Fahrzeug kann wegrollen.
Treten Sie beim Betätigen des Start- Schalters das Bremspedal, schalten Sie den Schalt-/Wählhebel auf “P” und betäti-
gen Sie die Feststellbremse.

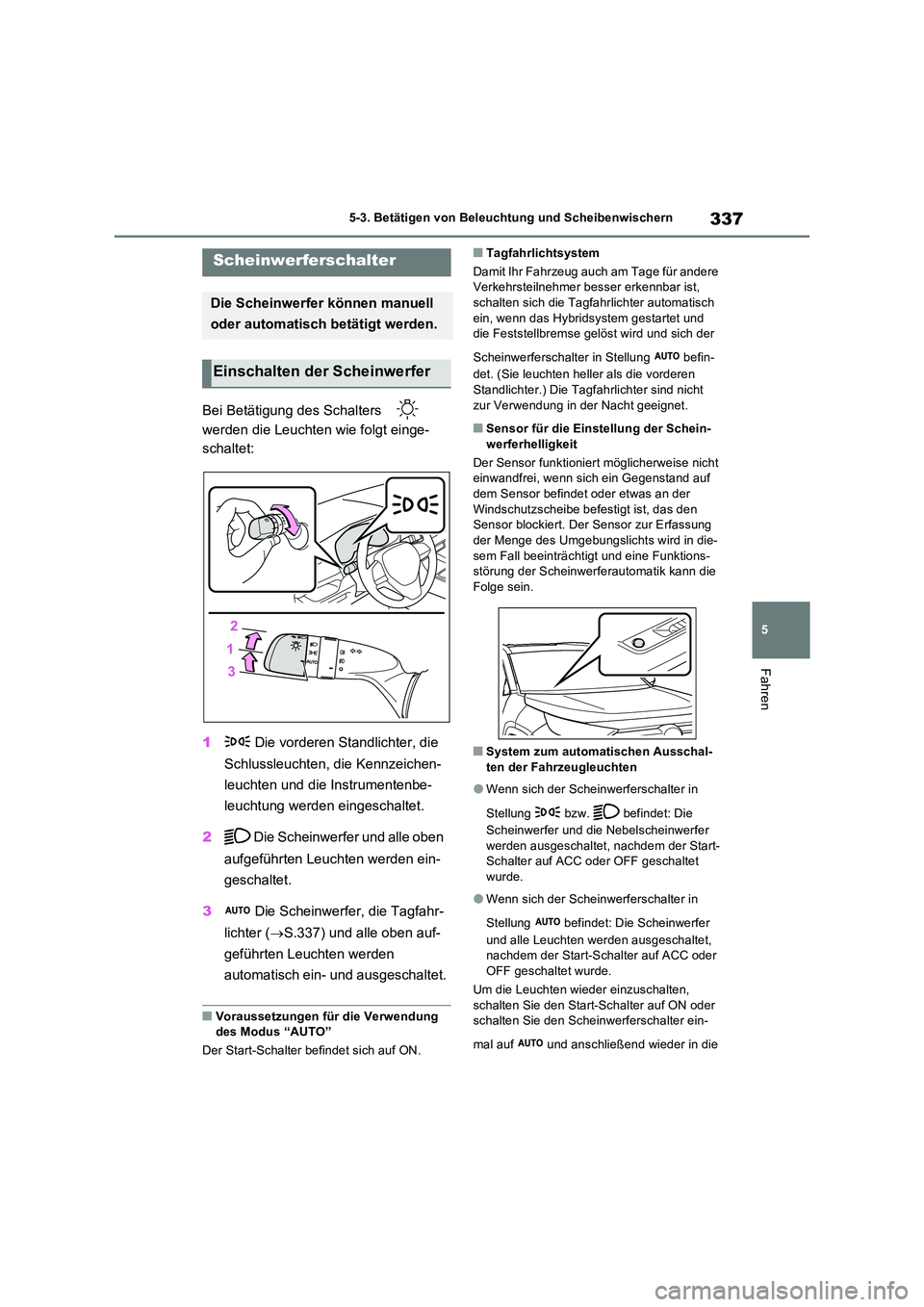

337
5
5-3. Betätigen von Beleuchtung und Scheibenwischern
Fahren
5-3.Betätige n v on Bele uchtung und Sc heibenwisch ern
Bei Betätigung des Schalters
werden die Leuchten wie folgt einge-
schaltet:
1 Die vorderen Standlichter, die
Schlussleuchten, die Kennzeichen-
leuchten und die Instrumentenbe-
leuchtung werden eingeschaltet.
2 Die Scheinwerfer und alle oben
aufgeführten Leuchten werden ein-
geschaltet.
3 Die Scheinwerfer, die Tagfahr-
lichter ( S.337) und alle oben auf-
geführten Leuchten werden
automatisch ein- und ausgeschaltet.
QVoraussetzungen für die Verwendung des Modus “AUTO”
Der Start-Schalter befindet sich auf ON.
QTagfahrlichtsystem
Damit Ihr Fahrzeug auch am Tage für andere Verkehrsteilnehmer besser erkennbar ist, schalten sich die Tagfahrlichter automatisch
ein, wenn das Hybridsystem gestartet und die Feststellbremse gelöst wird und sich der
Scheinwerferschalter in Stellung befin-
det. (Sie leuchten heller als die vorderen Standlichter.) Die Tagfahrlichter sind nicht
zur Verwendung in der Nacht geeignet.
QSensor für die Einstellung der Schein- werferhelligkeit
Der Sensor funktionier t möglicherweise nicht einwandfrei, wenn sich ein Gegenstand auf
dem Sensor befindet oder etwas an der Windschutzscheibe befestigt ist, das den Sensor blockiert. Der Sensor zur Erfassung
der Menge des Umgebungslichts wird in die- sem Fall beeinträchtigt und eine Funktions-störung der Scheinwerfe rautomatik kann die
Folge sein.
QSystem zum automatischen Ausschal- ten der Fahrzeugleuchten
OWenn sich der Scheinwerferschalter in
Stellung bzw. befindet: Die
Scheinwerfer und die Nebelscheinwerfer werden ausgeschaltet, nachdem der Start-Schalter auf ACC oder OFF geschaltet
wurde.
OWenn sich der Scheinwerferschalter in
Stellung befindet: Die Scheinwerfer
und alle Leuchten werden ausgeschaltet, nachdem der Start-Schalter auf ACC oder OFF geschaltet wurde.
Um die Leuchten wieder einzuschalten,
schalten Sie den Start-Schalter auf ON oder schalten Sie den Scheinwerferschalter ein-
mal auf und anschließend wieder in die
Scheinwerferschalter
Die Scheinwerfer können manuell
oder automatisch betätigt werden.
Einschalten der Scheinwerfer

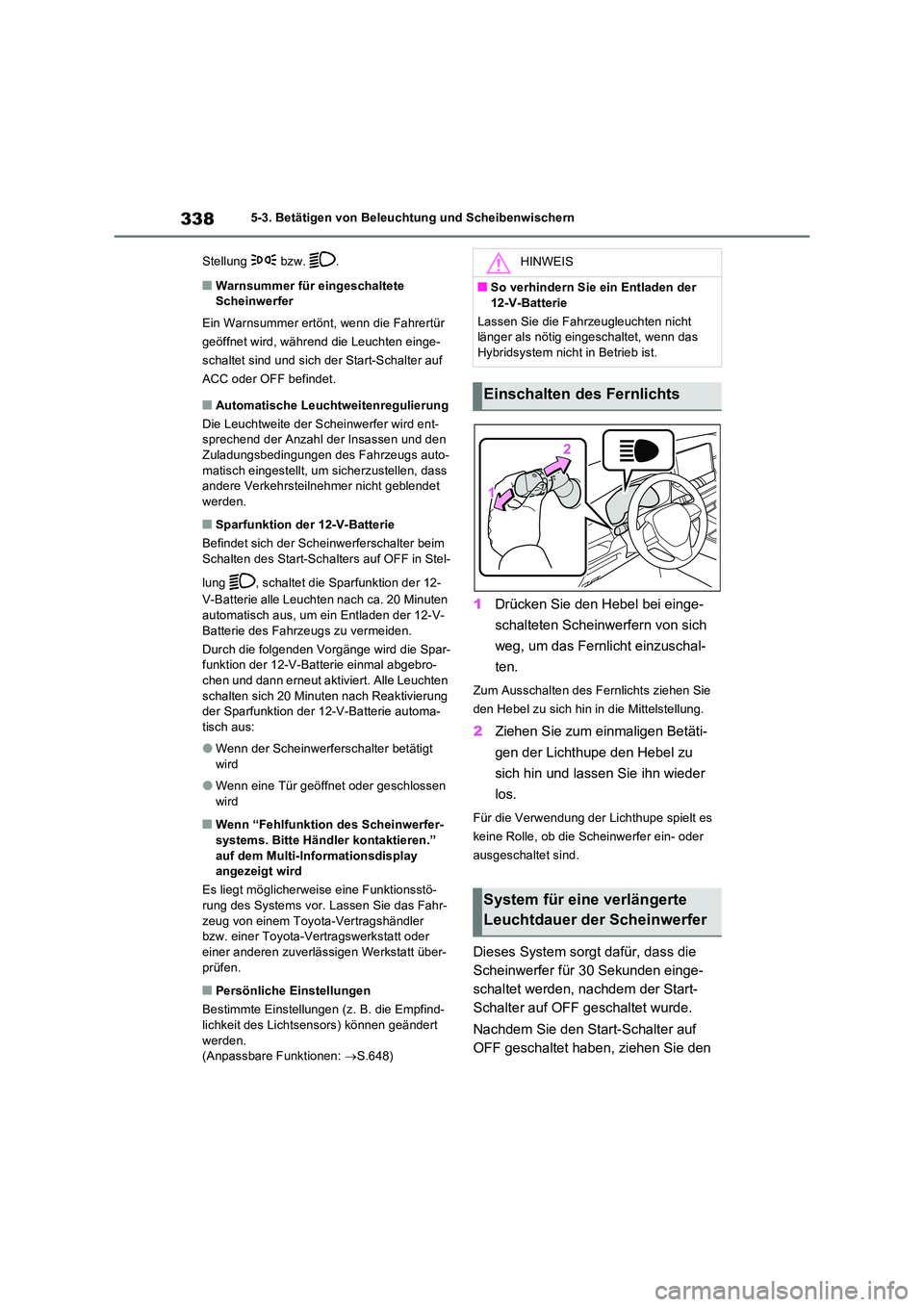

3385-3. Betätigen von Beleuchtung und Scheibenwischern
Stellung bzw. .
QWarnsummer für eingeschaltete Scheinwerfer
Ein Warnsummer ertönt, wenn die Fahrertür
geöffnet wird, während die Leuchten einge-
schaltet sind und sich der Start-Schalter auf
ACC oder OFF befindet.
QAutomatische Leuchtweitenregulierung
Die Leuchtweite der Scheinwerfer wird ent- sprechend der Anzahl der Insassen und den Zuladungsbedingungen des Fahrzeugs auto-
matisch eingestellt, um sicherzustellen, dass andere Verkehrsteilnehmer nicht geblendet werden.
QSparfunktion der 12-V-Batterie
Befindet sich der Scheinwerferschalter beim
Schalten des Start-Schalters auf OFF in Stel-
lung , schaltet die Sparfunktion der 12-
V-Batterie alle Leuchten nach ca. 20 Minuten automatisch aus, um ein Entladen der 12-V-
Batterie des Fahrzeugs zu vermeiden.
Durch die folgenden Vorgänge wird die Spar- funktion der 12-V-Batt erie einmal abgebro- chen und dann erneut aktiviert. Alle Leuchten
schalten sich 20 Minuten nach Reaktivierung der Sparfunktion der 12-V-Batterie automa-tisch aus:
OWenn der Scheinwerferschalter betätigt wird
OWenn eine Tür geöffnet oder geschlossen wird
QWenn “Fehlfunktion des Scheinwerfer-
systems. Bitte Händler kontaktieren.” auf dem Multi-Informationsdisplay angezeigt wird
Es liegt möglicherweise eine Funktionsstö-
rung des Systems vor. Lassen Sie das Fahr- zeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt über- prüfen.
QPersönliche Einstellungen
Bestimmte Einstellungen (z. B. die Empfind- lichkeit des Lichts ensors) können geändert
werden. (Anpassbare Funktionen: S.648)
1Drücken Sie den Hebel bei einge-
schalteten Scheinwerfern von sich
weg, um das Fernlicht einzuschal-
ten.
Zum Ausschalten des Fernlichts ziehen Sie
den Hebel zu sich hin in die Mittelstellung.
2 Ziehen Sie zum einmaligen Betäti-
gen der Lichthupe den Hebel zu
sich hin und lassen Sie ihn wieder
los.
Für die Verwendung der Lichthupe spielt es
keine Rolle, ob die Scheinwerfer ein- oder
ausgeschaltet sind.
Dieses System sorgt dafür, dass die
Scheinwerfer für 30 Sekunden einge-
schaltet werden, nachdem der Start-
Schalter auf OFF geschaltet wurde.
Nachdem Sie den Start-Schalter auf
OFF geschaltet haben, ziehen Sie den
HINWEIS
QSo verhindern Sie ein Entladen der
12-V-Batterie
Lassen Sie die Fahrzeugleuchten nicht länger als nötig eingeschaltet, wenn das Hybridsystem nicht in Betrieb ist.
Einschalten des Fernlichts
System für eine verlängerte
Leuchtdauer der Scheinwerfer
