Page 112 of 666

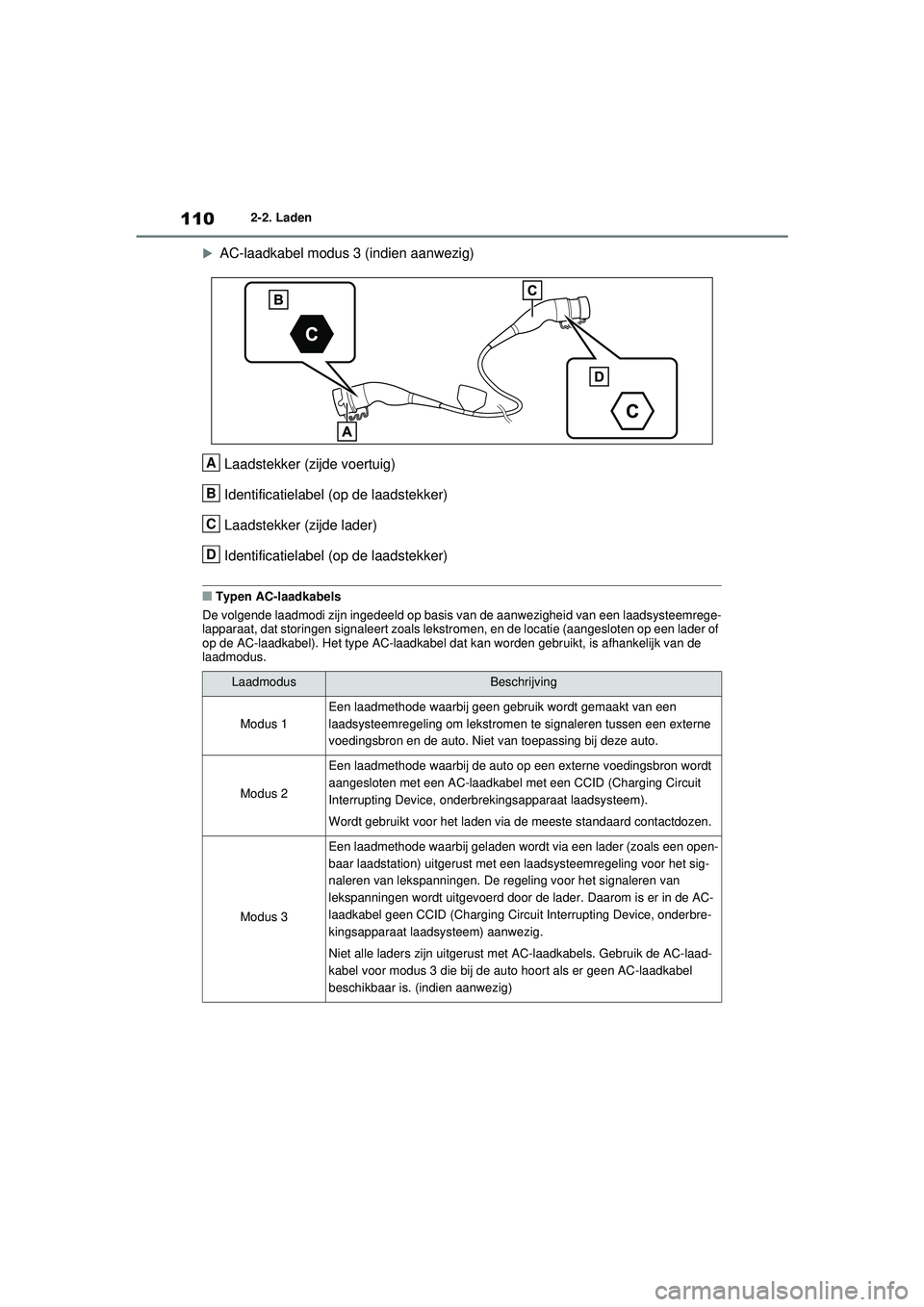

1102-2. Laden
AC-laadkabel modus 3 (indien aanwezig)
Laadstekker (zijde voertuig)
Identificatielabel (op de laadstekker)
Laadstekker (zijde lader)
Identificatielabel (op de laadstekker)
■Typen AC-laadkabels
De volgende laadmodi zijn ingedeeld op basis van de aanwezigheid van een laadsysteemrege-
lapparaat, dat storingen signaleert zoals lekstr omen, en de locatie (aangesloten op een lader of
op de AC-laadkabel). Het type AC-laadkabel dat kan worden gebruikt, is afhankelijk van de
laadmodus.
LaadmodusBeschrijving
Modus 1
Een laadmethode waarbij geen gebruik wordt gemaakt van een
laadsysteemregeling om lekstromen te signaleren tussen een externe
voedingsbron en de auto. Niet van toepassing bij deze auto.
Modus 2
Een laadmethode waarbij de auto op een externe voedingsbron wordt
aangesloten met een AC-laadkabel met een CCID (Charging Circuit
Interrupting Device, onderbrekingsapparaat laadsysteem).
Wordt gebruikt voor het laden via de meeste standaard contactdozen.
Modus 3
Een laadmethode waarbij geladen word t via een lader (zoals een open-
baar laadstation) uitgerust met een laadsysteemregeling voor het sig-
naleren van lekspanningen. De r egeling voor het signaleren van
lekspanningen wordt uitgevoerd door de l ader. Daarom is er in de AC-
laadkabel geen CCID (Charging Circuit Interrupting Device, onderbre-
kingsapparaat laadsysteem) aanwezig.
Niet alle laders zijn uitgerust met AC-laadkabels. Gebruik de AC-laad-
kabel voor modus 3 die bij de auto hoort als er geen AC-laadkabel
beschikbaar is. (indien aanwezig)
A
B
C
D
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 110 Wednesday, February 3, 2021 2:42 PM
Page 480 of 666

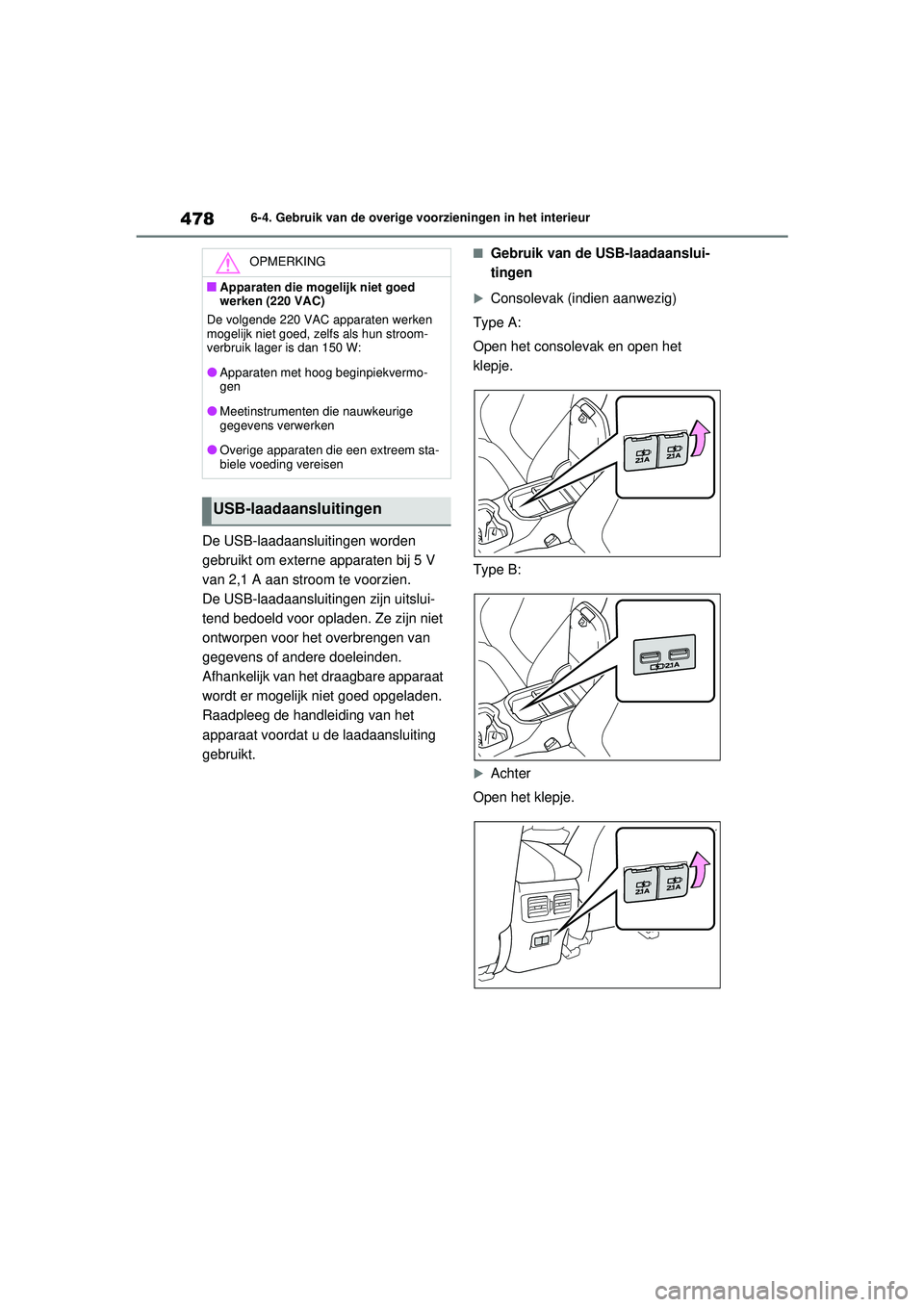

4786-4. Gebruik van de overige voorzieningen in het interieur
De USB-laadaansluitingen worden
gebruikt om externe apparaten bij 5 V
van 2,1 A aan stroom te voorzien.
De USB-laadaansluitingen zijn uitslui-
tend bedoeld voor opladen. Ze zijn niet
ontworpen voor het overbrengen van
gegevens of andere doeleinden.
Afhankelijk van het draagbare apparaat
wordt er mogelijk niet goed opgeladen.
Raadpleeg de handleiding van het
apparaat voordat u de laadaansluiting
gebruikt.
■Gebruik van de USB-laadaanslui-
tingen
Consolevak (indien aanwezig)
Type A:
Open het consolevak en open het
klepje.
Type B:
Achter
Open het klepje.
OPMERKING
■Apparaten die mogelijk niet goed
werken (220 VAC)
De volgende 220 VAC apparaten werken
mogelijk niet goed, zelfs als hun stroom-
verbruik lager is dan 150 W:
●Apparaten met hoog beginpiekvermo-
gen
●Meetinstrumenten die nauwkeurige
gegevens verwerken
●Overige apparaten die een extreem sta-
biele voeding vereisen
USB-laadaansluitingen
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 478 Wednesday, February 3, 2021 2:42 PM
Page 481 of 666

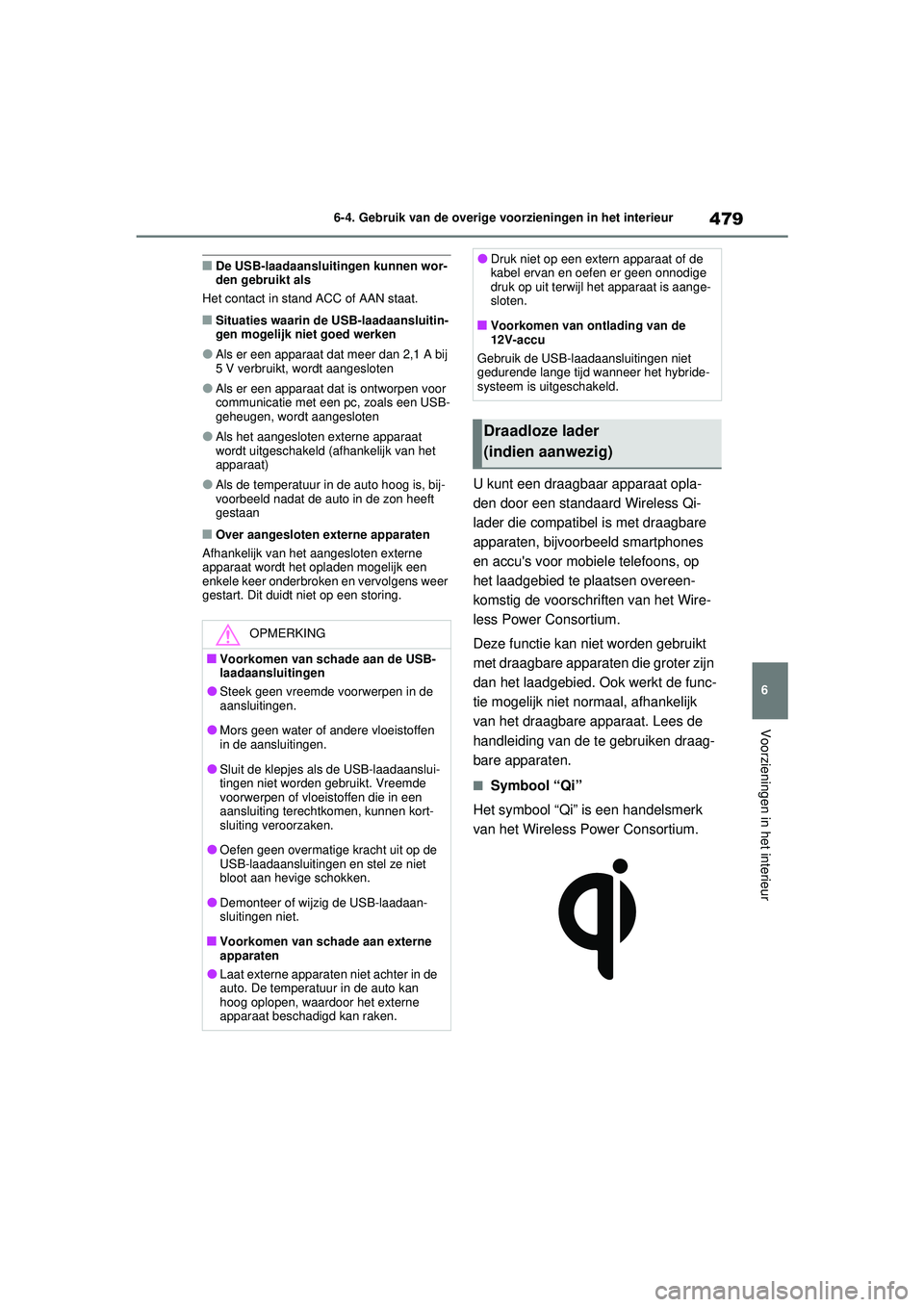

479
6
6-4. Gebruik van de overige voorzieningen in het interieur
Voorzieningen in het interieur
■De USB-laadaansluitingen kunnen wor-
den gebruikt als
Het contact in stand ACC of AAN staat.
■Situaties waarin de USB-laadaansluitin-
gen mogelijk niet goed werken
●Als er een apparaat dat meer dan 2,1 A bij
5 V verbruikt, wordt aangesloten
●Als er een apparaat dat is ontworpen voor
communicatie met een pc, zoals een USB-
geheugen, wordt aangesloten
●Als het aangesloten externe apparaat
wordt uitgeschakeld (afhankelijk van het
apparaat)
●Als de temperatuur in de auto hoog is, bij-
voorbeeld nadat de auto in de zon heeft
gestaan
■Over aangesloten externe apparaten
Afhankelijk van het aangesloten externe
apparaat wordt het opladen mogelijk een
enkele keer onderbroken en vervolgens weer
gestart. Dit duidt niet op een storing.
U kunt een draagbaar apparaat opla-
den door een standaard Wireless Qi-
lader die compatibel is met draagbare
apparaten, bijvoorbeeld smartphones
en accu's voor mobiele telefoons, op
het laadgebied te plaatsen overeen-
komstig de voorschriften van het Wire-
less Power Consortium.
Deze functie kan niet worden gebruikt
met draagbare apparaten die groter zijn
dan het laadgebied. Ook werkt de func-
tie mogelijk niet normaal, afhankelijk
van het draagbare apparaat. Lees de
handleiding van de te gebruiken draag-
bare apparaten.
■Symbool “Qi”
Het symbool “Qi” is een handelsmerk
van het Wireless Power Consortium.
OPMERKING
■Voorkomen van schade aan de USB-
laadaansluitingen
●Steek geen vreemde voorwerpen in de
aansluitingen.
●Mors geen water of andere vloeistoffen
in de aansluitingen.
●Sluit de klepjes al s de USB-laadaanslui-
tingen niet worden gebruikt. Vreemde
voorwerpen of vloeistoffen die in een
aansluiting terechtkomen, kunnen kort-
sluiting veroorzaken.
●Oefen geen overmatige kracht uit op de
USB-laadaansluitingen en stel ze niet
bloot aan hevige schokken.
●Demonteer of wijzig de USB-laadaan-
sluitingen niet.
■Voorkomen van schade aan externe
apparaten
●Laat externe apparaten niet achter in de
auto. De temperatuur in de auto kan
hoog oplopen, waardoor het externe
apparaat beschadigd kan raken.
●Druk niet op een extern apparaat of de
kabel ervan en oefen er geen onnodige
druk op uit terwijl het apparaat is aange-
sloten.
■Voorkomen van ontlading van de
12V-accu
Gebruik de USB-laadaa nsluitingen niet
gedurende lange tijd wanneer het hybride-
systeem is uitgeschakeld.
Draadloze lader
(indien aanwezig)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 479 Wednesday, February 3, 2021 2:42 PM
Page 663 of 666

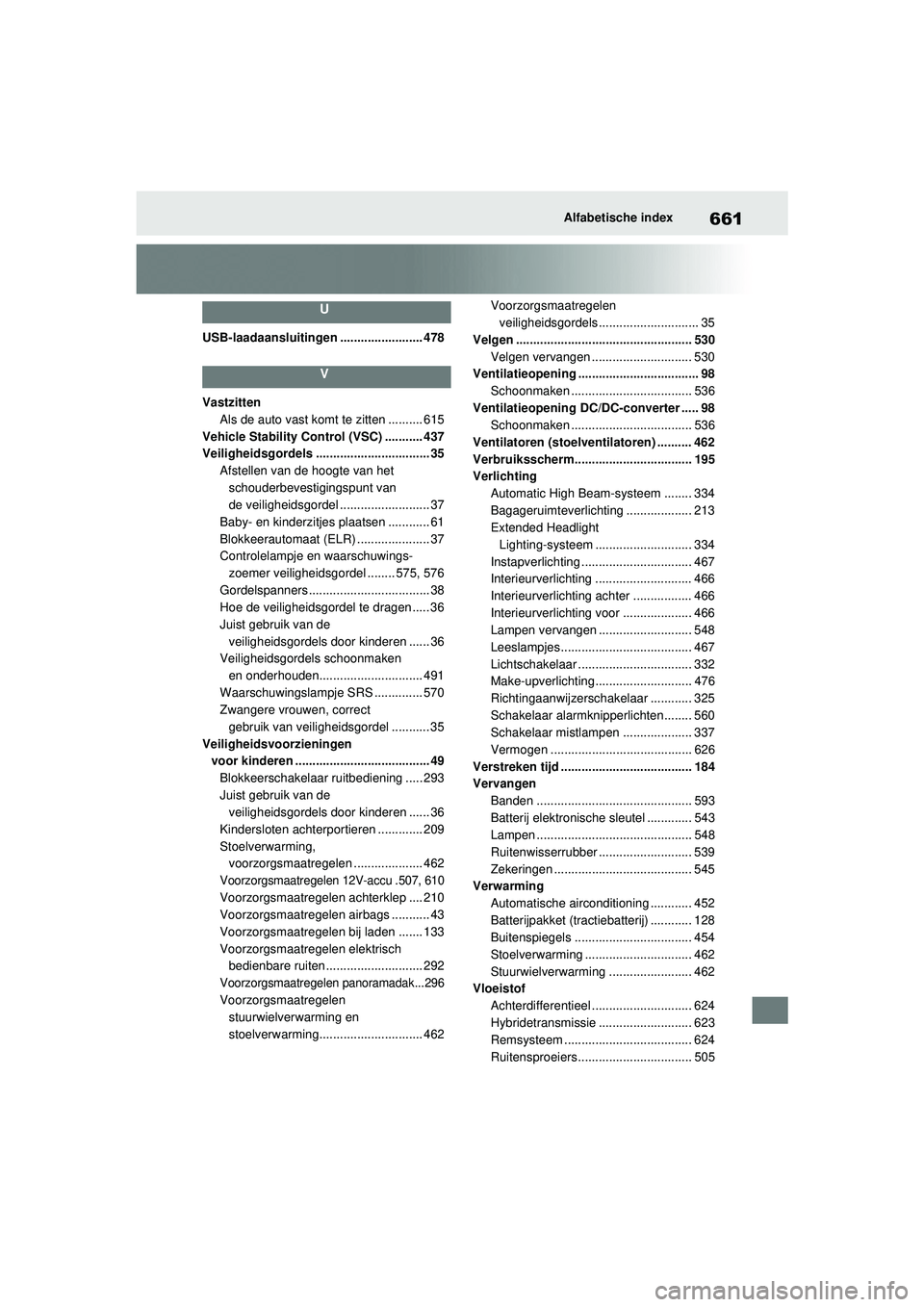

661Alfabetische index
U
USB-laadaansluitingen ........................ 478
V
VastzittenAls de auto vast komt te zitten .......... 615
Vehicle Stability Control (VSC) ........... 437
Veiligheidsgordels ................................. 35 Afstellen van de hoogte van het
schouderbevestigingspunt van
de veiligheidsgordel .......................... 37
Baby- en kinderzitjes plaatsen ............ 61
Blokkeerautomaat (ELR) ..................... 37
Controlelampje en waarschuwings- zoemer veiligheidsgordel ........ 575, 576
Gordelspanners................................... 38
Hoe de veiligheidsgordel te dragen ..... 36
Juist gebruik van de veiligheidsgordel s door kinderen ...... 36
Veiligheidsgordels schoonmaken en onderhouden.............................. 491
Waarschuwingslampje SRS .............. 570
Zwangere vrouwen, correct gebruik van veiligheidsgordel ........... 35
Veiligheidsvoorzieningen voor kinderen ....................................... 49Blokkeerschakelaar ruitbediening ..... 293
Juist gebruik van de veiligheidsgordel s door kinderen ...... 36
Kindersloten achter portieren ............. 209
Stoelverwarming, voorzorgsmaatregelen .................... 462
Voorzorgsmaatregelen 12V-accu .507, 610
Voorzorgsmaatregelen achterklep .... 210
Voorzorgsmaatregelen airbags ........... 43
Voorzorgsmaatregelen bij laden ....... 133
Voorzorgsmaatregelen elektrisch bedienbare ruiten ............................ 292
Voorzorgsmaatregelen panoramadak...296
Voorzorgsmaatregelen stuurwielverwarming en
stoelverwarming.............................. 462 Voorzorgsmaatregelen
veiligheidsgordels ............................. 35
Velgen ................................................... 530
Velgen vervangen ............................. 530
Ventilatieopening ................................... 98 Schoonmaken ................................... 536
Ventilatieopening DC/DC-converter ..... 98 Schoonmaken ................................... 536
Ventilatoren (stoelventilatoren) .......... 462
Verbruiksscherm.................................. 195
Verlichting Automatic High Beam-systeem ........ 334
Bagageruimteverlichting ................... 213
Extended Headlight Lighting-systeem ............................ 334
Instapverlichting ................................ 467
Interieurverlichting ............................ 466
Interieurverlichting achter ................. 466
Interieurverlichting voor .................... 466
Lampen vervangen ........................... 548
Leeslampjes...................................... 467
Lichtschakelaar ................................. 332
Make-upverlichting............................ 476
Richtingaanwijzerschakelaar ............ 325
Schakelaar alarmk nipperlichten........ 560
Schakelaar mistlampen .................... 337
Vermogen ......................................... 626
Verstreken tijd ...................................... 184
Vervangen
Banden ............................................. 593
Batterij elektronische sleutel ............. 543
Lampen ............................................. 548
Ruitenwisserrubber ........................... 539
Zekeringen ........................................ 545
Verwarming
Automatische airconditioning ............ 452
Batterijpakket (tractiebatterij) ............ 128
Buitenspiegels .................................. 454
Stoelverwarming ............................... 462
Stuurwielverwarming ........................ 462
Vloeistof
Achterdifferentieel ............................. 624
Hybridetransmissie ........................... 623
Remsysteem ..................................... 624
Ruitensproeiers................................. 505
