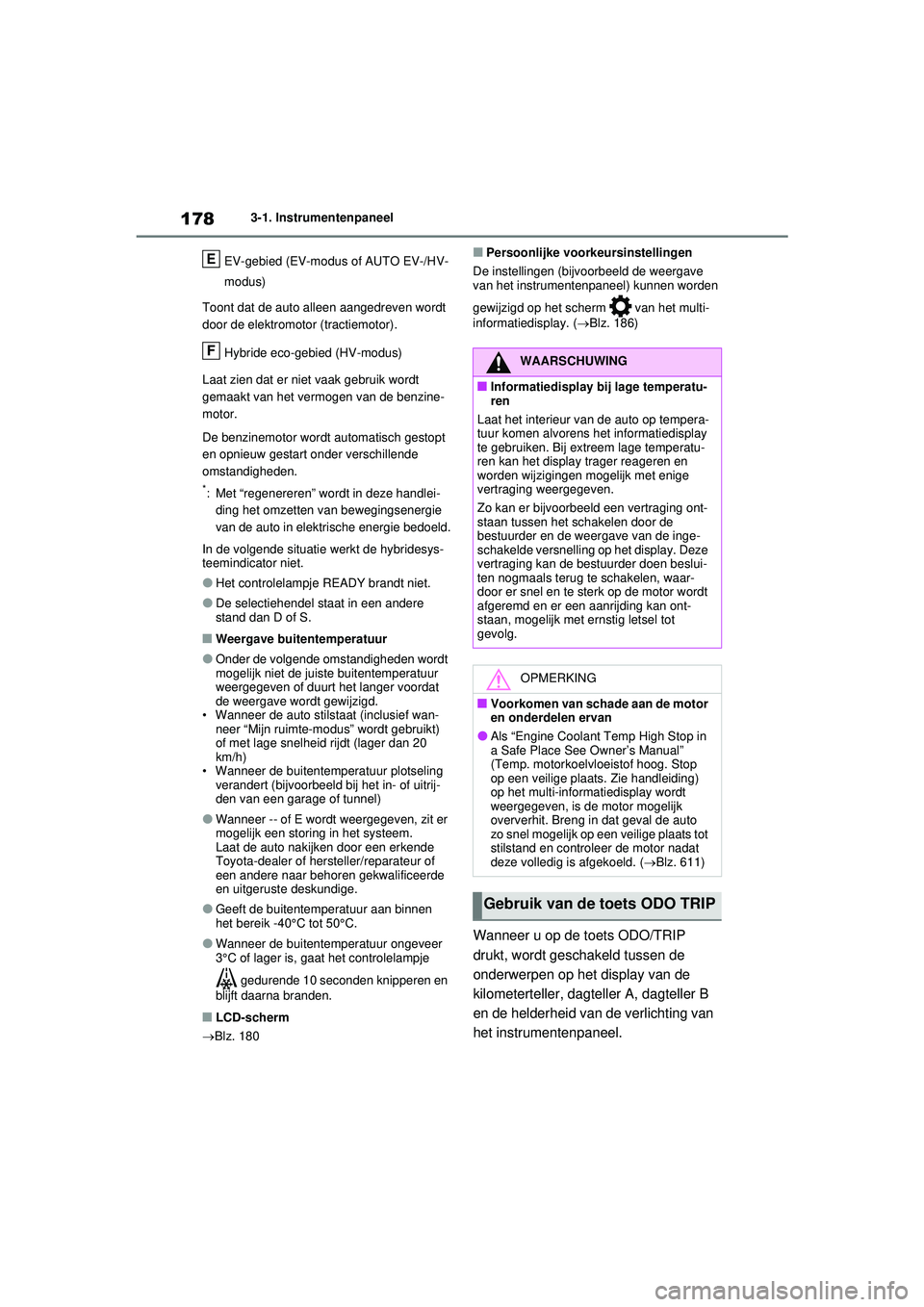

1783-1. Instrumentenpaneel
EV-gebied (EV-modus of AUTO EV-/HV-
modus)
Toont dat de auto alleen aangedreven wordt
door de elektromotor (tractiemotor).
Hybride eco-gebied (HV-modus)
Laat zien dat er niet vaak gebruik wordt
gemaakt van het vermogen van de benzine-
motor.
De benzinemotor wordt automatisch gestopt
en opnieuw gestart onder verschillende
omstandigheden.
*: Met “regenereren” wordt in deze handlei- ding het omzetten van bewegingsenergie
van de auto in elektrische energie bedoeld.
In de volgende situatie werkt de hybridesys-
teemindicator niet.
●Het controlelampje READY brandt niet.
●De selectiehendel staat in een andere
stand dan D of S.
■Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt
mogelijk niet de juiste buitentemperatuur
weergegeven of duurt het langer voordat
de weergave wordt gewijzigd.
• Wanneer de auto stilstaat (inclusief wan- neer “Mijn ruimte-modus” wordt gebruikt)
of met lage snelheid rijdt (lager dan 20
km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het in- of uitrij-
den van een garage of tunnel)
●Wanneer -- of E wordt weergegeven, zit er
mogelijk een storing in het systeem.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
●Geeft de buitentemperatuur aan binnen
het bereik -40°C tot 50°C.
●Wanneer de buitentemperatuur ongeveer
3°C of lager is, gaat het controlelampje
gedurende 10 seconden knipperen en
blijft daarna branden.
■LCD-scherm
 Blz. 180
■Persoonlijke voorkeursinstellingen
De instellingen (bijvoorbeeld de weergave
van het instrumentenpaneel) kunnen worden
gewijzigd op het scherm van het multi-
informatiedisplay. ( Blz. 186)
Wanneer u op de toets ODO/TRIP
drukt, wordt geschakeld tussen de
onderwerpen op het display van de
kilometerteller, dagteller A, dagteller B
en de helderheid van de verlichting van
het instrumentenpaneel.
E
FWAARSCHUWING
■Informatiedisplay bij lage temperatu-
ren
Laat het interieur van de auto op tempera-
tuur komen alvorens het informatiedisplay
te gebruiken. Bij extreem lage temperatu-
ren kan het display trager reageren en
worden wijzigingen mogelijk met enige
vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging ont-
staan tussen het schakelen door de
bestuurder en de weergave van de inge-
schakelde versnelling op het display. Deze
vertraging kan de bestuurder doen beslui-
ten nogmaals terug te schakelen, waar-
door er snel en te sterk op de motor wordt
afgeremd en er een aanrijding kan ont-
staan, mogelijk met ernstig letsel tot
gevolg.
OPMERKING
■Voorkomen van schade aan de motor
en onderdelen ervan
●Als “Engine Coolant Temp High Stop in
a Safe Place See Owner’s Manual”
(Temp. motorkoelvloeistof hoog. Stop
op een veilige plaats. Zie handleiding)
op het multi-informatiedisplay wordt
weergegeven, is de motor mogelijk
oververhit. Breng in dat geval de auto
zo snel mogelijk op een veilige plaats tot
stilstand en controleer de motor nadat
deze volledig is afgekoeld. ( Blz. 611)
Gebruik van de toets ODO TRIP
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 178 Wednesday, February 3, 2021 2:42 PM

579
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Als er een melding wordt weergegeven
dat u naar een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige moet gaan
Het systeem of onderdeel dat op het multi-
informatiedisplay wordt weergegeven, is
defect. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als er een melding wordt weergegeven
dat de handleiding moet worden
geraadpleegd
●Als de onderstaande berichten worden
weergegeven, volg dan de desbetreffende
instructies.
• “Blind Spot Monitor Unavailable” (Blind Spot Monitor niet beschikbaar) ( Blz. 394,
578)
• “RCTA Unavailable” (RCTA niet beschik- baar) ( Blz. 394, 578)
• “Engine Coolant Temp High” (Temp. motorkoelvloeistof hoog) ( Blz. 611)
• “Exhaust Filter Full” (filter uitlaatgassys- teem vol) ( Blz. 436)
●Als de onderstaande meldingen worden
weergegeven, is er mogelijk sprake van
een storing. Breng de auto onmiddellijk op
een veilige plaats tot stilstand en neem
contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Doorrijden met de auto kan
gevaarlijk zijn.
• “Plug-in charging system malfunction” (sto- ring plug-inlaadsysteem)
• “Hybrid System Malfunction” (storing hybri- desysteem)
• “Charging System Malfunction” (storing laadsysteem)
• “Check Engine” (controleer motor)
• “Hybrid Battery System Malfunction” (sto- ring tractiebatterijsysteem)
• “Accelerator System Malfunction” (storing gaspedaalsysteem)
• “Smart Entry & Start System Malfunction” (storing Smart Key-systeem)
●Als de onderstaande meldingen worden
weergegeven, is er mogelijk sprake van
een storing. Laat onmiddellijk de auto
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
• “Oil Pressure Low” (oliedruk laag)
• “Braking Power Low” (remkracht laag)
●Als een van de onderstaande meldingen
wordt weergegeven op het multi-informa-
tiedisplay, kan de auto zonder brandstof
zijn komen te staan. Breng de auto op een
veilige plaats tot stilstand en vul brandstof
bij als het brandstofniveau laag is.
• “Hybrid System Stopped” (hybridesysteem is gestopt)
• “Engine Stopped” (motor is gestopt)
●Als “Maintenance required for DCDC con-
verter cooling parts See Owner’s Manual”
(Onderhoud vereist voor koeling DC/DC-
omvormer. Zie handleiding) wordt weerge-
geven, zit het filter mogelijk verstopt, is de
ventilatieopening mogel ijk geblokkeerd of
zit er mogelijk een gat in het kanaal. Voer
daarom de onderstaande correctieproce-
dure uit.
• Als de ventilatieopening of het filter van de DC/DC-converter vuil is, voer dan de pro-
cedures op Blz. 536 uit om ze schoon te
maken.
• Als de waarschuwingsmelding wordt weer- gegeven wanneer de ventilatieopening en
het filter van de DC/DC-converter niet vuil
zijn, laat de auto dan nakijken door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
●Als “12-Volt Battery Charging System
Malfunction Stop in a Safe Place See
Owner’s Manual” (Storing 12 volt-accu-
laadsysteem. Stop op een veilige plaats.
Zie handleiding) wordt weergegeven
Geeft aan dat er een storing aanwezig is in
het laadsysteem van de auto. Zet de auto
aan de kant zodra dit veilig kan.
Terwijl de melding wordt weergegeven, wordt
de werking van de airconditioning, enz.
mogelijk gedeeltelijk beper kt om het energie-
verbruik van de 12V-accu te verlagen.
■Als “Hybrid system overheated. Redu-
ced output power.” (Hybridesysteem
oververhit. Gereduceerd uitgangsver-
mogen) wordt weergegeven
De melding wordt mogelijk weergegeven tij-
dens het rijden onder zware omstandighe-
den. (Bijvoorbeeld wanneer u (achteruit) een
lange steile helling op rijdt.)
Oplossing: Blz. 611
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 579 Wednesday, February 3, 2021 2:42 PM

611
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

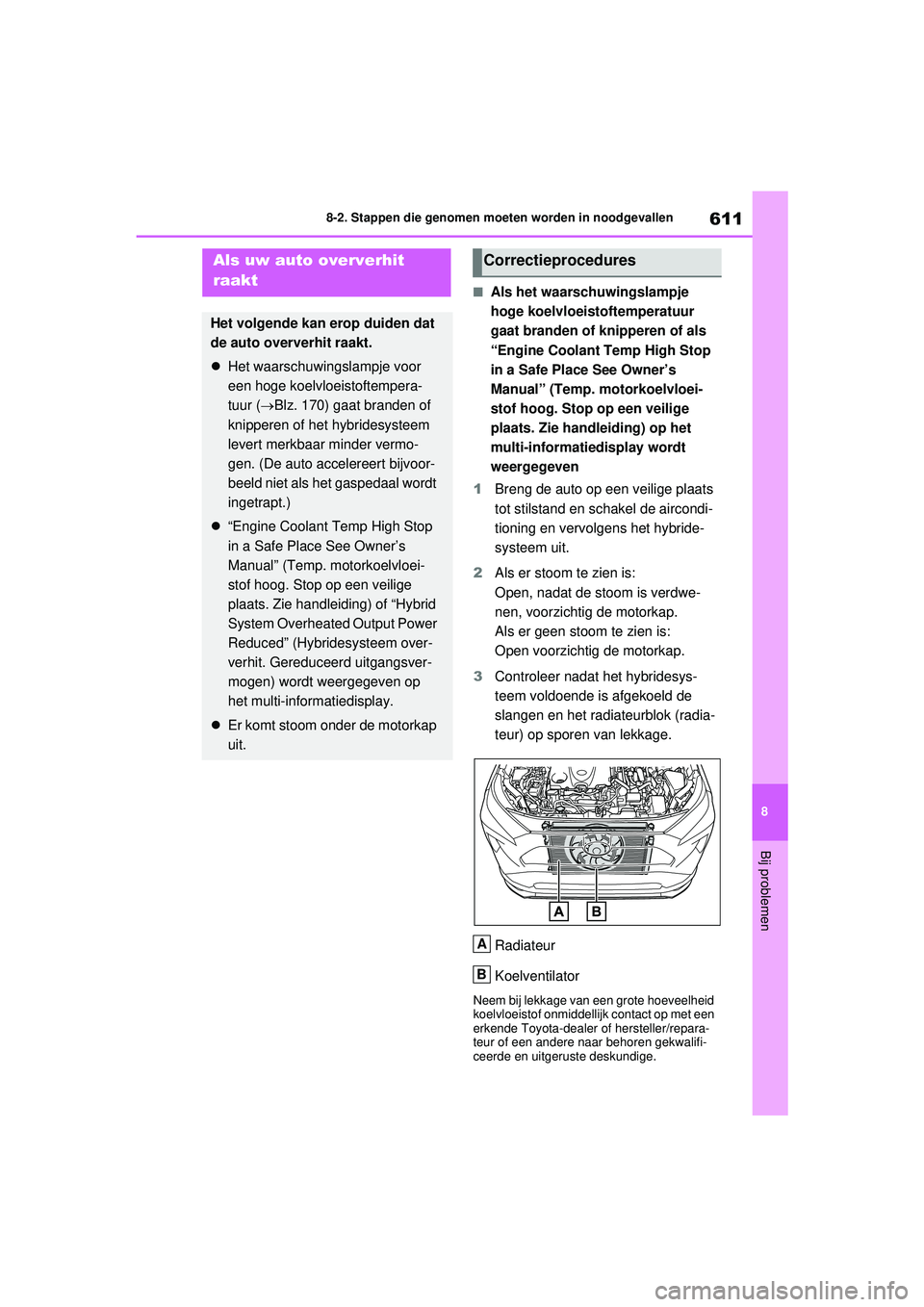

■Als het waarschuwingslampje
hoge koelvloeistoftemperatuur
gaat branden of knipperen of als
“Engine Coolant Temp High Stop
in a Safe Place See Owner’s
Manual” (Temp.
motorkoelvloei-
stof hoog. Stop op een veilige
plaats. Zie handleiding) op het
multi-informatiedisplay wordt
weergegeven
1 Breng de auto op een veilige plaats
tot stilstand en schakel de aircondi-
tioning en vervolgens het hybride-
systeem uit.
2 Als er stoom te zien is:
Open, nadat de stoom is verdwe-
nen, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
3 Controleer nadat het hybridesys-
teem voldoende is afgekoeld de
slangen en het radiateurblok (radia-
teur) op sporen van lekkage.
Radiateur
Koelventilator
Neem bij lekkage van een grote hoeveelheid
koelvloeistof onmiddellij k contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Als uw auto oververhit
raakt
Het volgende kan erop duiden dat
de auto oververhit raakt.
 Het waarschuwingslampje voor
een hoge koelvloeistoftempera-
tuur ( Blz. 170) gaat branden of
knipperen of he t hybridesysteem
levert merkbaar minder vermo-
gen. (De auto accelereert bijvoor-
beeld niet als het gaspedaal wordt
ingetrapt.)
 “Engine Coolant Temp High Stop
in a Safe Place See Owner’s
Manual” (Temp. motorkoelvloei-
stof hoog. Stop op een veilige
plaats. Zie handleiding) of “Hybrid
System Overheated Output Power
Reduced” (Hybri desysteem over-
verhit. Gereduceerd uitgangsver-
mogen) wordt weergegeven op
het multi-informatiedisplay.
 Er komt stoom onder de motorkap
uit.
Correctieprocedures
A
B
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 611 Wednesday, February 3, 2021 2:42 PM

6128-2. Stappen die genomen moeten worden in noodgevallen
4Het koelvloeistofniveau is correct
als het zich tussen de streepjes
FULL en LOW van het reservoir
bevindt.
Reservoir
FULL-streepje
LOW-streepje
5 Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water gebruikt
worden als u geen koelvloeistof bij de hand
hebt.
Laat, als in een noodgeval water is toege-
voegd, zo snel mogel ijk de auto nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
6 Schakel het hybridesysteem en de
airconditioning in en controleer of
de koelventilator van de radiateur
draait en of er geen koelvloeistof
lekt uit de radiateur of de slangen.
De koelventilator gaat draaien als de aircon-
ditioning wordt ingeschakeld direct na een
koude start. Controleer of de ventilator draait
door ernaar te luisteren en te voelen of er
luchtstroom is. Als dit moeilijk te controleren
is, stel dan de temperatuurtoets in op LO en
zet de schakelaar A/C aan en uit. Schakel
vervolgens de airconditioning nog een aan-
tal keer in en uit. (De ventilator werkt moge-
lijk niet bij temperaturen beneden het
vriespunt.)
7Als de koelventilator niet draait:
Zet het hybridesysteem onmiddellijk
uit en neem contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
Als de koelventilator draait:
Laat de auto nakijken door de
dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
8 Controleer of “Engine Coolant
Temp High Stop in a Safe Place
See Owner’s Manual” (Temp.
motorkoelvloeistof hoog. Stop op
een veilige plaats. Zie handleiding)
wordt weergegeven op het multi-
informatiedisplay.
Als de melding niet verdwijnt:
Zet het hybridesysteem uit en neem
contact op met een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Als de melding niet wordt weerge-
geven:
Laat de auto nakijken door de
dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
A
B
C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 612 Wednesday, February 3, 2021 2:42 PM
