4-1. Vor Antritt der Fahrt
Fahrbetrieb.............................. 160
Ladung und Gepäck................ 171
Anhängerbetrieb ..................... 173
4-2. Hinweise zum Fahrbetrieb
Motorschalter (Zündung) (Fahr-
zeuge ohne intelligentes Ein-
stiegs- und Startsystem) ....... 182
Motorschalter (Zündung) (Fahr-
zeuge mit intelligentem Einstiegs-
und Startsystem) .................. 185
Multidrive................................. 191
Schaltgetriebe ......................... 196
Hebel für Fahrtrichtungsanzei-
ger..........................................200
Feststellbremse....................... 201
4-3. Betrieb der Leuchten und Schei-
benwischer
Scheinwerferschalter .............. 202
Schalter für Nebelscheinwerfer208
Frontscheibenwischer und -wasch-
anlage ................................... 210
Heckscheibenwischer und -wasch-
anlage ................................... 214
4-4. Tanken
Öffnen des Kraftstofftankverschlus-
ses ........................................ 2164-5. Verwenden der Fahrunterstüt-
zungssysteme
Geschwindigkeit- sregelsys-
tem.........................................220
Geschwindigkeit- sbegrenzung224
Stop & Start-System ................228
Fahrerassistenzsysteme..........235
Dieselpartikelfilter ....................240
4-6. Fahrhinweise
Hinweise für den Winterbetrieb242
5-1. Grundlegende Bedienung
Audiosystemtypen ...................246
Lenkrad- Audioschalter............248
USB-Anschluss........................249
5-2. Betrieb des Audiosystems
Optimale Benutzung des Audiosys-
tems ......................................250
5-3. Betrieb des Radios
Radiobedienung ......................252
5-4. Abspielen von Audio-CDs und
MP3/WMA-Disks
Bedienung des CD-Players .....257
5-5. Verwenden eines externen Geräts
Wiedergabe von einem iPod ...266
Wiedergabe von Inhalten von USB-
Speichergeräten ....................273
4Fahren
5Audiosystem

5
1
7
8 6 5
4
3
2
9
8-1. Wichtige Informationen
Warnblinkanlage ..................... 394
Wenn Ihr Fahrzeug aufgrund eines
Notfalls angehalten werden
muss......................................395
8-2. Maßnahmen im Notfall
Wenn Ihr Fahrzeug abgeschleppt
werden muss ........................ 397
Wenn Sie das Gefühl haben, dass
etwas nicht stimmt ................ 403
Kraftstoffpumpen-Abschaltsystem
(nur Benzinmotor) ................. 404
Wenn eine Warnleuchte aufleuchtet
oder ein Warnsummer ertönt 405
Wenn Sie eine Reifenpanne haben
(Fahrzeuge mit einem Reser-
verad) ................................... 418
Wenn Sie eine Reifenpanne haben
(Fahrzeuge mit einem Notfall-
Reparatur-Kit für Reifen) ...... 433
Wenn der Motor nicht
anspringt................................448
Wenn der Schalthebel in Stellung P
blockiert (Fahrzeuge mit Multid-
rive)....................................... 450
Wenn der elektronische Schlüssel
nicht ordnungsgemäß funktioniert
(Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem) ....... 451
Wenn die Fahrzeugbatterie entla-
den ist ................................... 453
Wenn der Motor zu heiß wird .. 458Wenn der Kraftstofftank leer ist und
der Motor stehen bleibt (nur Die-
selmotor) ...............................462
Wenn sich das Fahrzeug fest-
fährt........................................464
9-1. Technische Daten
Wartungsdaten (Kraftstoff, Ölstand
usw.)......................................468
Informationen zum Kraftstoff ...487
9-2. Kundenspezifische Anpassung
Anpassbare Funktionen...........489
9-3. Elemente, die initialisiert werden
müssen
Elemente, die initialisiert werden
müssen..................................493
Was tun wenn... (Fehlerbehebung) ...496
Alphabetischer Index.........................500
8Beim Auftreten einer Stö-
rung
9Technische Daten des Fahr-
zeugs
Index

12Illustrierter Index

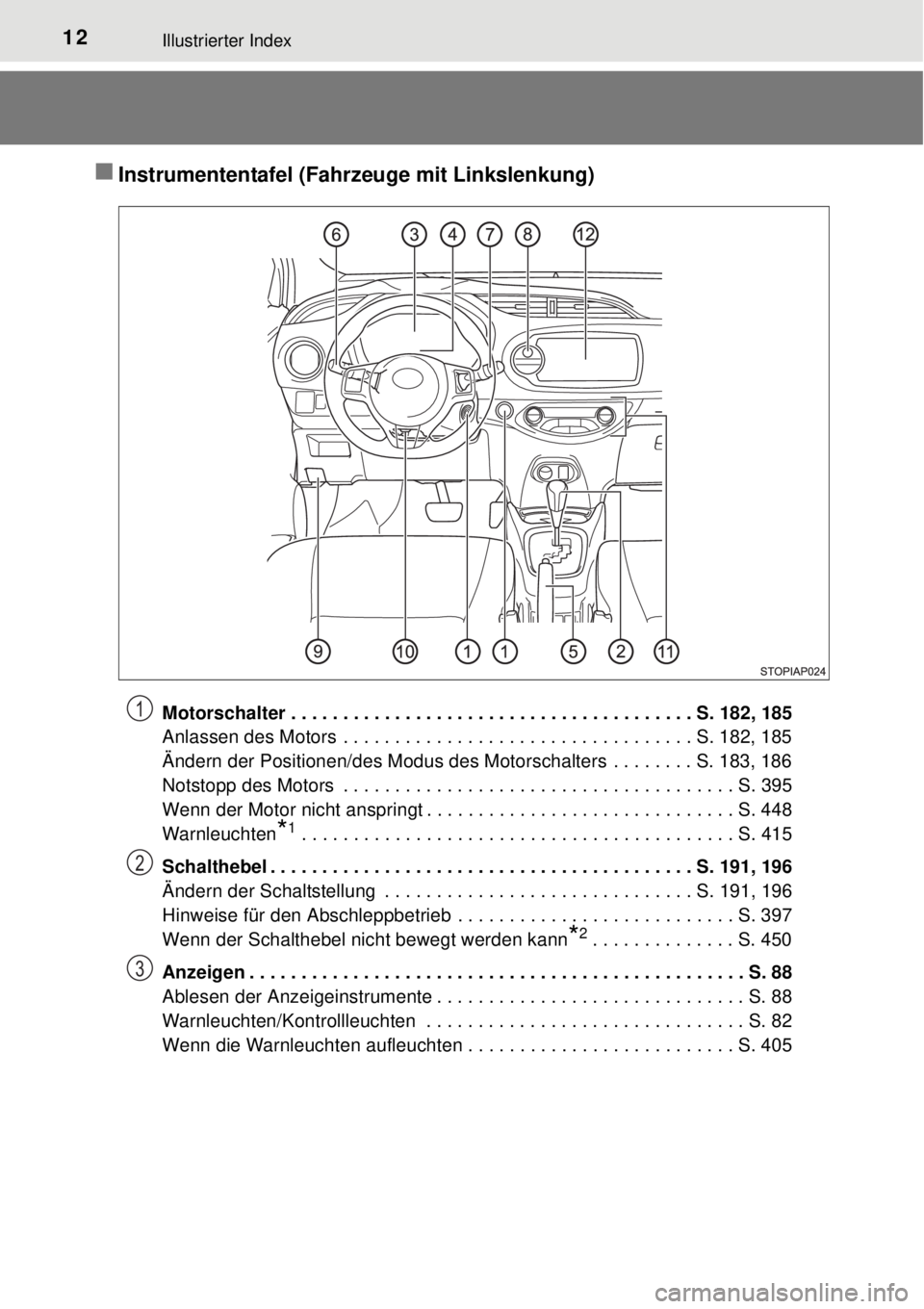

Instrumententafel (Fahrzeuge mit Linkslenkung)
Motorschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 182, 185
Anlassen des Motors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 182, 185
Ändern der Positionen/des Modus des Motorschalters . . . . . . . . S. 183, 186
Notstopp des Motors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 395
Wenn der Motor nicht anspringt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 448
Warnleuchten
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 415
Schalthebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 191, 196
Ändern der Schaltstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 191, 196
Hinweise für den Abschleppbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 397
Wenn der Schalthebel nicht bewegt werden kann
*2. . . . . . . . . . . . . . S. 450
Anzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 88
Ablesen der Anzeigeinstrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 88
Warnleuchten/Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 82
Wenn die Warnleuchten aufleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . S. 405
1
2
3

18Illustrierter Index

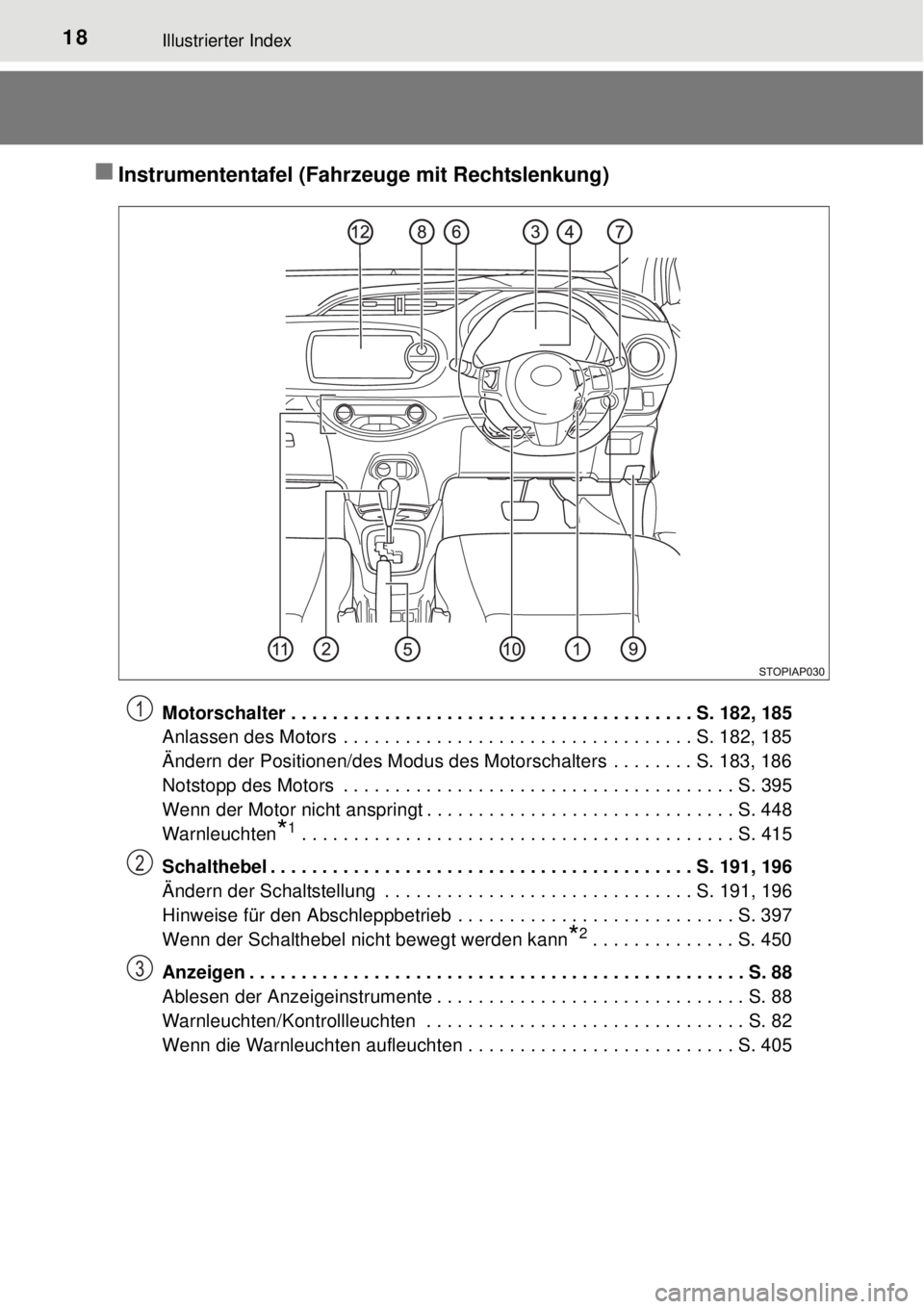

Instrumententafel (Fahrzeuge mit Rechtslenkung)
Motorschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 182, 185
Anlassen des Motors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 182, 185
Ändern der Positionen/des Modus des Motorschalters . . . . . . . . S. 183, 186
Notstopp des Motors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 395
Wenn der Motor nicht anspringt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 448
Warnleuchten
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 415
Schalthebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 191, 196
Ändern der Schaltstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 191, 196
Hinweise für den Abschleppbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 397
Wenn der Schalthebel nicht bewegt werden kann
*2. . . . . . . . . . . . . . S. 450
Anzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 88
Ablesen der Anzeigeinstrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 88
Warnleuchten/Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 82
Wenn die Warnleuchten aufleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . S. 405
1
2
3

391-1. Sicherer Betrieb
1
Sicherheitshinweise
Die wesentlichen Bestandteile des SRS-Airbag-Systems sind oben darge-
stellt. Die SRS-Airbags werden von der Airbag-Auslöseeinheit gesteuert.
Beim Auslösen der Airbags füllt eine chemische Reaktion in den Aufblasvor-
richtungen die Airbags schnell mit ungiftigem Gas, um die Bewegung der
Insassen aufzufangen.
WARNUNG
Vorsichtsmaßnahmen für SRS-Airbags
Beachten Sie für die SRS-Airbags die folgenden Vorsichtsmaßnahmen.
Nichtbeachtung dieser Vorsichtsmaßnahmen kann lebensgefährliche Verletzungen
zur Folge haben.
Der Fahrer und alle Insassen des Fahrzeugs müssen den Sicherheitsgurt ord-
nungsgemäß anlegen.
Die SRS-Airbags sind zusätzliche Einrichtungen, die in Verbindung mit den Sicher-
heitsgurten genutzt werden.
Der SRS-Airbag für den Fahrer löst mit erheblicher Wucht aus und kann lebensge-
fährliche Verletzungen verursachen, besonders wenn sich der Fahrer sehr nahe
am Airbag befindet.
Da die Gefahrenzone beim Fahrer-Airbag den ersten 50 - 75 mm des Aufblas-
wegs entspricht, bietet eine Sitzposition mit 250 mm Abstand vom Fahrer-Airbag
eine deutliche Sicherheitsreserve. Dieser Abstand wird von der Lenkradmitte bis
zu Ihrem Brustbein gemessen. Falls Sie gegenwärtig in weniger als 250 mm
Abstand sitzen, haben Sie mehrere Möglichkeiten, Ihre Sitzposition zu ändern:
• Verstellen Sie Ihren Sitz soweit nach hinten, dass Sie die Pedale noch bequem
erreichen können.
• Neigen Sie die Sitzlehne leicht. Auch wenn Fahrzeuge unterschiedlich ausge-
legt sind, lässt sich in vielen Fällen ein Abstand von 250 mm auch in der vor-
dersten Einstellung des Sitzes erreichen, indem einfach die Sitzlehne etwas
geneigt wird. Falls sich durch Neigen der Sitzlehne die Sicht auf die Fahrbahn
verschlechtert, erhöhen Sie Ihre Sitzposition durch ein festes, nicht rutschendes
Kissen bzw. stellen Sie den Sitz höher, wenn Ihr Fahrzeug entsprechend ausge-
stattet ist.
• Ist das Lenkrad einstellbar, neigen Sie es nach unten. So weist der Airbag auf
Ihren Brustkorb statt auf Ihren Kopf und Hals.
Der Sitz sollte eingestellt werden wie oben empfohlen, wobei die Erreichbarkeit
der Fußpedale und des Lenkrads und die Sicht auf die Bedienelemente der Instru-
mententafel gewährleistet sein muss.

431-1. Sicherer Betrieb
1
Sicherheitshinweise
WARNUNG
Vorsichtsmaßnahmen für SRS-Airbags
SRS-Airbag-Bauteile dürfen keinen übermäßig hohen Kräften ausgesetzt werden.
Dies kann die Funktion der SRS-Airbags beeinträchtigen.
Berühren Sie unmittelbar nach dem Auslösen (Aufblasen) des SRS-Airbags keines
der Einzelteile, da diese heiß sein können.
Falls das Atmen nach dem Auslösen des SRS-Airbags schwierig wird, öffnen Sie
eine Tür oder ein Fenster, um Frischluft einzulassen, oder verlassen Sie das Fahr-
zeug, wenn dies gefahrlos möglich ist. Zur Vermeidung eventueller Reizungen soll-
ten Rückstände so schnell wie möglich von der Haut abgewaschen werden.
Fahrzeuge ohne SRS-Kopf-Seiten-Airbags: Wenn die Teile, hinter denen die SRS-
Airbags verstaut sind, z. B. das Lenkradpolster, beschädigt oder gerissen sind, las-
sen Sie diese von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
ersetzen.
Fahrzeuge mit SRS-Kopf-Seiten-Airbags: Wenn die Teile, hinter denen die SRS-
Airbags verstaut sind, z. B. Lenkradpolster und vordere sowie hintere Verkleidung
der Säulen, beschädigt oder gerissen sind, lassen Sie diese von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb ersetzen.
Veränderung und Entsorgung von Bauteilen des SRS-Airbag-Systems
Wenden Sie sich vor dem Entsorgen Ihres Fahrzeugs oder vor der Durchführung der
folgenden Änderungen unbedingt an einen Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder an einen anderen vorschriftsmäßig qualifizierten und ausgerüs-
teten Fachbetrieb. Die Funktion der SRS-Airbags kann gestört oder die Airbags
unbeabsichtigt ausgelöst (aufgeblasen) werden, was zu ernsthaften oder sogar tödli-
chen Verletzungen führen kann.
Einbau, Ausbau, Zerlegung und Instandsetzung der SRS-Airbags
Instandsetzungen, Umbauten, Ausbau oder Austausch folgender Teile: Lenkrad,
Instrumententafel, Armaturenbrett, Sitze oder Sitzpolsterung, vordere, seitliche und
hintere Dachsäulen oder Dachlängsträger
Instandsetzungen oder Umbauten folgender Teile: vordere Kotflügel, vordere Stoß-
fänger oder Seitenwand der Fahrgastzelle
Anbau eines Kühlergrill-Schutzes (Rammschutzbügel gegen Stiere, Kängurus
etc.), Schneepflugs oder einer Winde
Veränderungen am Fahrwerk
Einbau von elektronischen Geräten wie mobile Funkgeräte (RF-Sender) oder CD-
Player

441-1. Sicherer Betrieb

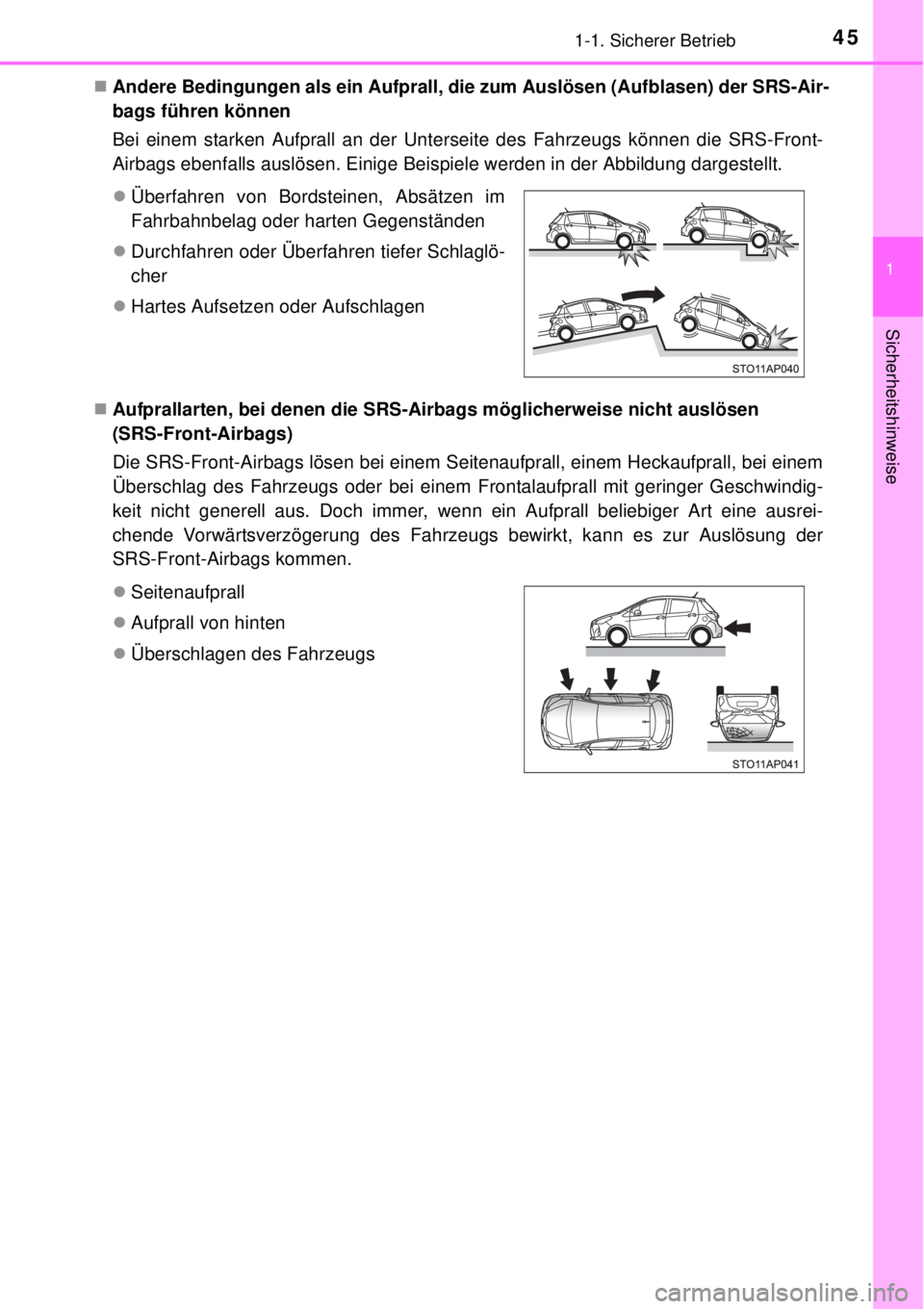

Auslösen (Aufblasen) der SRS-Airbags
Beim Aufprall auf einen auslösenden (sich aufblasenden) SRS-Airbag kann es zu
Abschürfungen und leichten Scheuerstellen kommen.
Es entsteht ein lautes Geräusch, gleichzeitig wird ein weißes Pulver freigesetzt.
Fahrzeuge ohne SRS-Kopf-Seiten-Airbags: Teile des Airbagmoduls (Lenkradnabe,
Abdeckung des Airbags und Aufblasvorrichtung) sowie die Vordersitze können für
einige Minuten heiß sein. Der Airbag selbst kann auch heiß sein.
Fahrzeuge mit SRS-Kopf-Seiten-Airbags: Teile des Airbagmoduls (Lenkradnabe,
Abdeckung des Airbags und Aufblasvorrichtung), Vordersitze, Teile der vorderen und
hinteren Dachsäule und der Dachlängsträger können für einige Minuten heiß sein.
Der Airbag selbst kann auch heiß sein.
Die Frontscheibe kann reißen.
Bedingungen für das Auslösen der SRS-Airbags (SRS-Front-Airbags)
Die SRS-Front-Airbags lösen aus, wenn der Aufprall über einem bestimmten
Schwellenwert liegt (dieser entspricht der Kraft, die bei einer Frontalkollision bei ca.
20 - 30 km/h mit einem stehenden Hindernis wie einer Wand, das sich weder ver-
formt noch bewegt, produziert wird).
Diese Auslöseschwelle ist jedoch in den folgenden Situationen deutlich höher:
• Wenn das Fahrzeug mit einem beweglichen oder deformierbaren Gegenstand
zusammenstößt, z.B. mit einem geparkten Fahrzeug oder einem Schildermast
• Wenn das Fahrzeug in eine Unterfahrkollision verwickelt ist, z. B. in eine Kollision,
bei der die Fahrzeugfront die Ladefläche eines Lastwagens “unterfährt” oder sich
unter die Ladefläche schiebt.
In Abhängigkeit von der Art des Aufpralls wird unter Umständen nur ein Gurtstraffer
aktiviert.
Bedingungen für das Auslösen der SRS-Airbags (SRS-Seiten- und SRS-Kopf-Sei-
ten-Airbags [je nach Ausstattung])
Die SRS-Seiten- und SRS-Kopf-Seiten-Airbags lösen aus, wenn der Aufprall über
einem bestimmten Schwellenwert liegt (dieser entspricht der Kraft, die bei einer seitli-
chen und im rechten Winkel zur Fahrtrichtung erfolgten Kollision eines ca. 1500 kg
schweren Fahrzeugs mit der Fahrgastzelle bei einer Geschwindigkeit von ca.
20 - 30 km/h produziert wird).

451-1. Sicherer Betrieb
1
Sicherheitshinweise
Andere Bedingungen als ein Aufprall, die zum Auslösen (Aufblasen) der SRS-Air-
bags führen können
Bei einem starken Aufprall an der Unterseite des Fahrzeugs können die SRS-Front-
Airbags ebenfalls auslösen. Einige Beispiele werden in der Abbildung dargestellt.
Aufprallarten, bei denen die SRS-Airbags möglicherweise nicht auslösen
(SRS-Front-Airbags)
Die SRS-Front-Airbags lösen bei einem Seitenaufprall, einem Heckaufprall, bei einem
Überschlag des Fahrzeugs oder bei einem Frontalaufprall mit geringer Geschwindig-
keit nicht generell aus. Doch immer, wenn ein Aufprall beliebiger Art eine ausrei-
chende Vorwärtsverzögerung des Fahrzeugs bewirkt, kann es zur Auslösung der
SRS-Front-Airbags kommen. Überfahren von Bordsteinen, Absätzen im
Fahrbahnbelag oder harten Gegenständen
Durchfahren oder Überfahren tiefer Schlaglö-
cher
Hartes Aufsetzen oder Aufschlagen
Seitenaufprall
Aufprall von hinten
Überschlagen des Fahrzeugs

611-1. Sicherer Betrieb
1
Sicherheitshinweise
WARNUNG
Vorsichtsmaßnahmen bei Verwendung von Kinderrückhaltesystemen
Verwenden Sie nie ein nach hinten gerichtetes Kinderrückhaltesystem auf dem
Beifahrersitz, wenn der manuelle Airbag-Ein/Aus-Schalter eingeschaltet ist.
(S. 49)
Bei einem Unfall kann der sich schlagartig aufblasende vordere Beifahrer-Airbag
das Kind lebensgefährlich verletzen.
Ein nach vorn gerichtetes Kinderrückhaltesystem sollte aus Sicherheitsgründen
nur in absoluten Ausnahmefällen auf dem Beifahrersitz montiert werden. Ein Kin-
derrückhaltesystem, das einen oberen Befestigungsriemen erfordert, darf nicht auf
dem Beifahrersitz eingesetzt werden, da für den Beifahrersitz kein Anker für einen
Obergurt vorhanden ist. Stellen Sie die Rückenlehne so aufrecht wie möglich und
verschieben Sie den Sitz soweit wie möglich nach hinten, da der Beifahrerairbag
mit erheblicher Geschwindigkeit und Kraft aufgeblasen werden kann. Andernfalls
kann das Kind lebensgefährlich verletzt werden.
Fahrzeuge ohne SRS-Kopf-Seiten-Airbags: Lassen Sie niemals zu, dass ein Kind
den Kopf oder ein anderes Körperteil gegen die Vordertür oder den Bereich des
Sitzes lehnt, aus dem sich die SRS-Seiten-Airbags entfalten, selbst wenn das Kind
im Kinderrückhaltesystem untergebracht ist. Hierbei besteht die Gefahr, dass das
Kind lebensgefährliche Verletzungen erleidet, wenn die SRS-Seiten-Airbags plötz-
lich auslösen.
Fahrzeuge mit SRS-Kopf-Seiten-Airbags: Lassen Sie nie zu, dass ein Kind den
Kopf oder einen anderen Körperteil gegen die Tür oder den Sitzbereich, die vor-
dere und hintere Dachsäule oder die Dachlängsträger lehnt, aus der sich der SRS-
Seiten-Airbag bzw. SRS-Kopf-Seiten-Airbag entfaltet, und zwar auch dann nicht,
wenn das Kind durch ein Kinderrückhaltesystem gesichert ist. Andernfalls kann der
sich entfaltende SRS-Seiten-Airbag bzw. Kopf-Seiten-Airbag dem Kind lebensge-
fährliche Verletzungen zufügen.
Befolgen Sie beim Einbau eines Kinderrückhaltesystems die Herstelleranweisun-
gen. Überprüfen Sie nach dem Einbau die ordnungsgemäße Befestigung des Kin-
derrückhaltesystems. Falls das Rückhaltesystem nicht ordnungsgemäß befestigt
ist, besteht für das Kind bei scharfem Bremsen, einem Ausweichmanöver oder bei
einem Aufprall die Gefahr von lebensgefährlichen Verletzungen.

741-2. Diebstahlwarnanlage
Wegfahrsperre
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Das System wird aktiviert, nachdem der Schlüssel aus dem Motorschalter
gezogen wurde. Das System wird deaktiviert, nachdem der registrierte
Schlüssel in den Motorschalter eingesetzt wurde.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Das System wird aktiviert, nachdem der Motorschalter ausgeschaltet wurde.
Das System wird beendet, nachdem der Motorschalter in den Modus
ACCESSORY oder IGNITION ON bewegt wurde.
Systemwartung
Das Fahrzeug verfügt über eine wartungsfreie Wegfahrsperre.
Mögliche Ursachen für Funktionsstörungen des Systems
Der Griff des Schlüssels berührt einen Gegenstand aus Metall
Der Schlüssel befindet sich in unmittelbarer Nähe eines Schlüssels (mit eingebautem
Signalgeber zur Diebstahlsicherung) eines anderen Fahrzeugs oder berührt einen
solchen Schlüssel
Die Fahrzeugschlüssel enthalten eingebaute Signalgeber, die das
Anlassen des Motors verhindern, falls ein Schlüssel nicht zuvor im
Bordcomputer des Fahrzeugs registriert wurde.
Lassen Sie die Schlüssel niemals im Fahrzeug, wenn Sie das Fahrzeug
verlassen.
Dieses System wurde für die Vermeidung von Fahrzeugdiebstählen
konzipiert, kann aber keine absolute Sicherheit vor allen derartigen
Diebstahlfällen bieten.
