912. Kombiinstrument
2
Kombiinstrument
YARIS_F_EM_52G06M

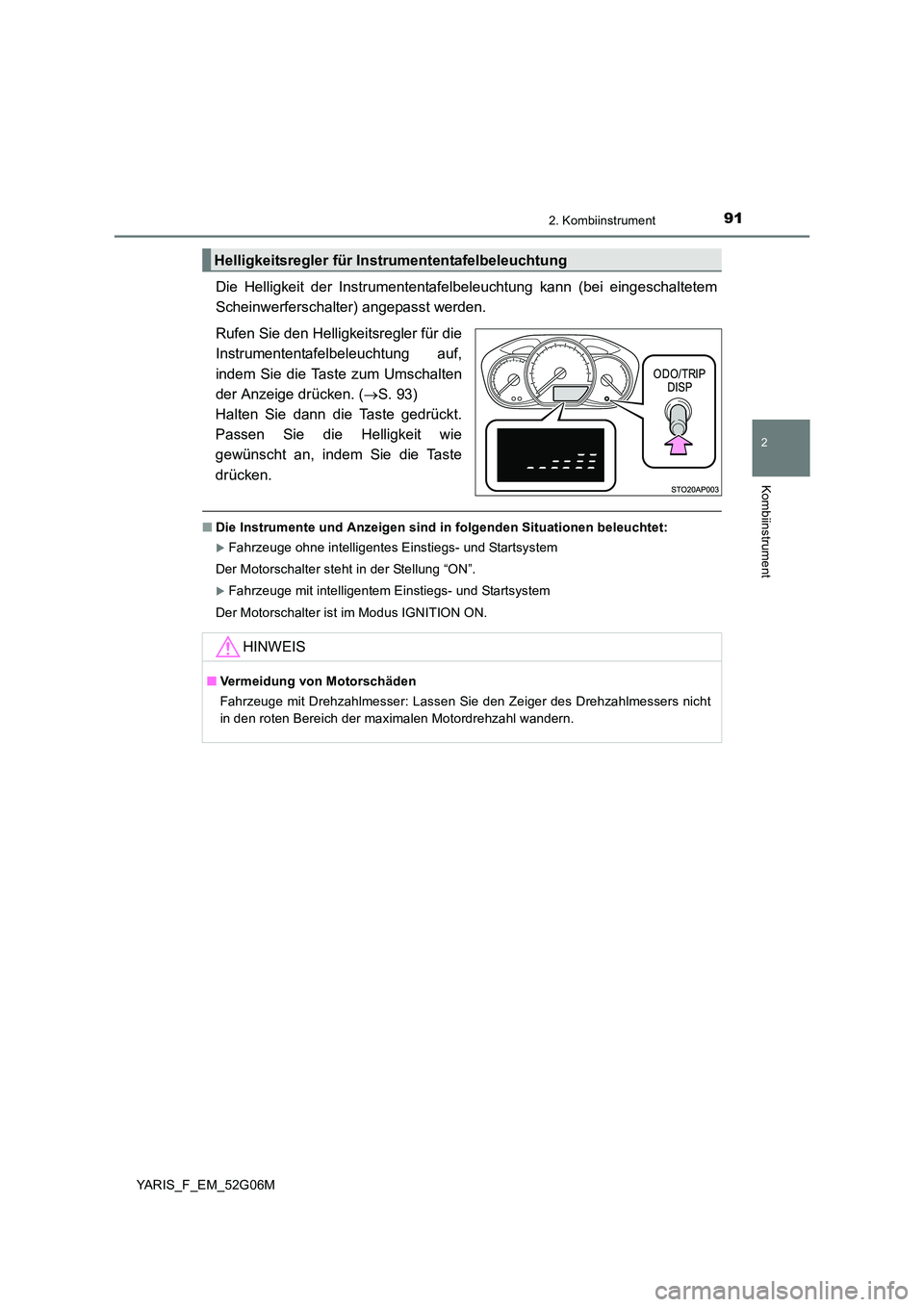

Die Helligkeit der Instrumententafelbeleuchtung kann (bei eingeschaltetem
Scheinwerferschalter) angepasst werden.
Rufen Sie den Helligkeitsregler für die
Instrumententafelbeleuchtung auf,
indem Sie die Taste zum Umschalten
der Anzeige drücken. ( S. 93)
Halten Sie dann die Taste gedrückt.
Passen Sie die Helligkeit wie
gewünscht an, indem Sie die Taste
drücken.
■ Die Instrumente und Anzeigen sind in folgenden Situationen beleuchtet:
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Der Motorschalter steht in der Stellung “ON”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Der Motorschalter ist im Modus IGNITION ON.
Helligkeitsregler für Inst rumententafelbeleuchtung
HINWEIS
■Vermeidung von Motorschäden
Fahrzeuge mit Drehzahlmesser: Lassen Sie den Zeiger des Drehzahlmessers nicht
in den roten Bereich der maximalen Motordrehzahl wandern.

922. Kombiinstrument
YARIS_F_EM_52G06M

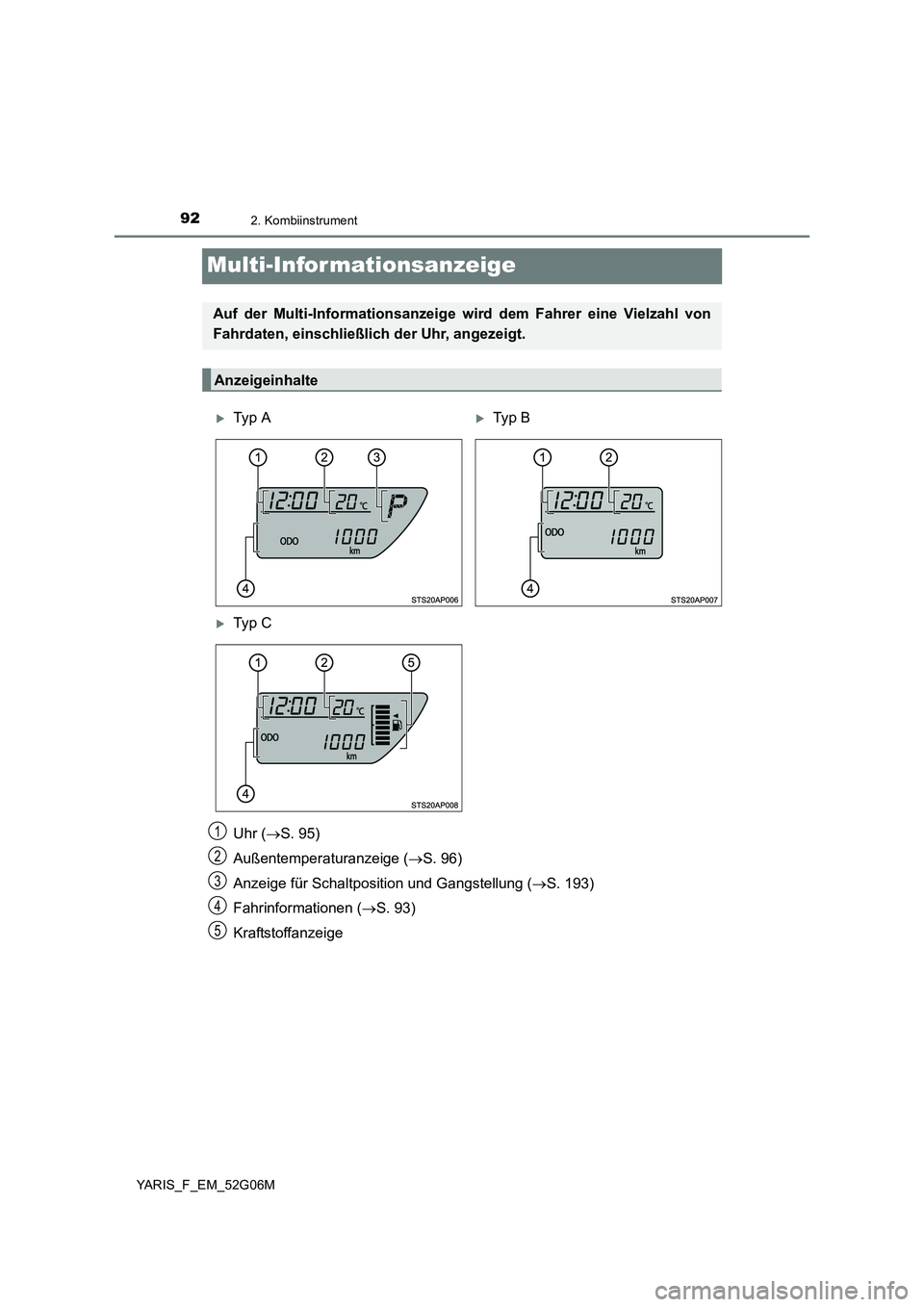

Multi-Infor mationsanzeige
Uhr (S. 95)
Außentemperaturanzeige ( S. 96)
Anzeige für Schaltposition und Gangstellung ( S. 193)
Fahrinformationen ( S. 93)
Kraftstoffanzeige
Auf der Multi-Informationsanzeige wi rd dem Fahrer eine Vielzahl von
Fahrdaten, einschließlich der Uhr, angezeigt.
Anzeigeinhalte
Ty p ATy p B
Ty p C
1
2
3
4
5

932. Kombiinstrument
2
Kombiinstrument
YARIS_F_EM_52G06M
.

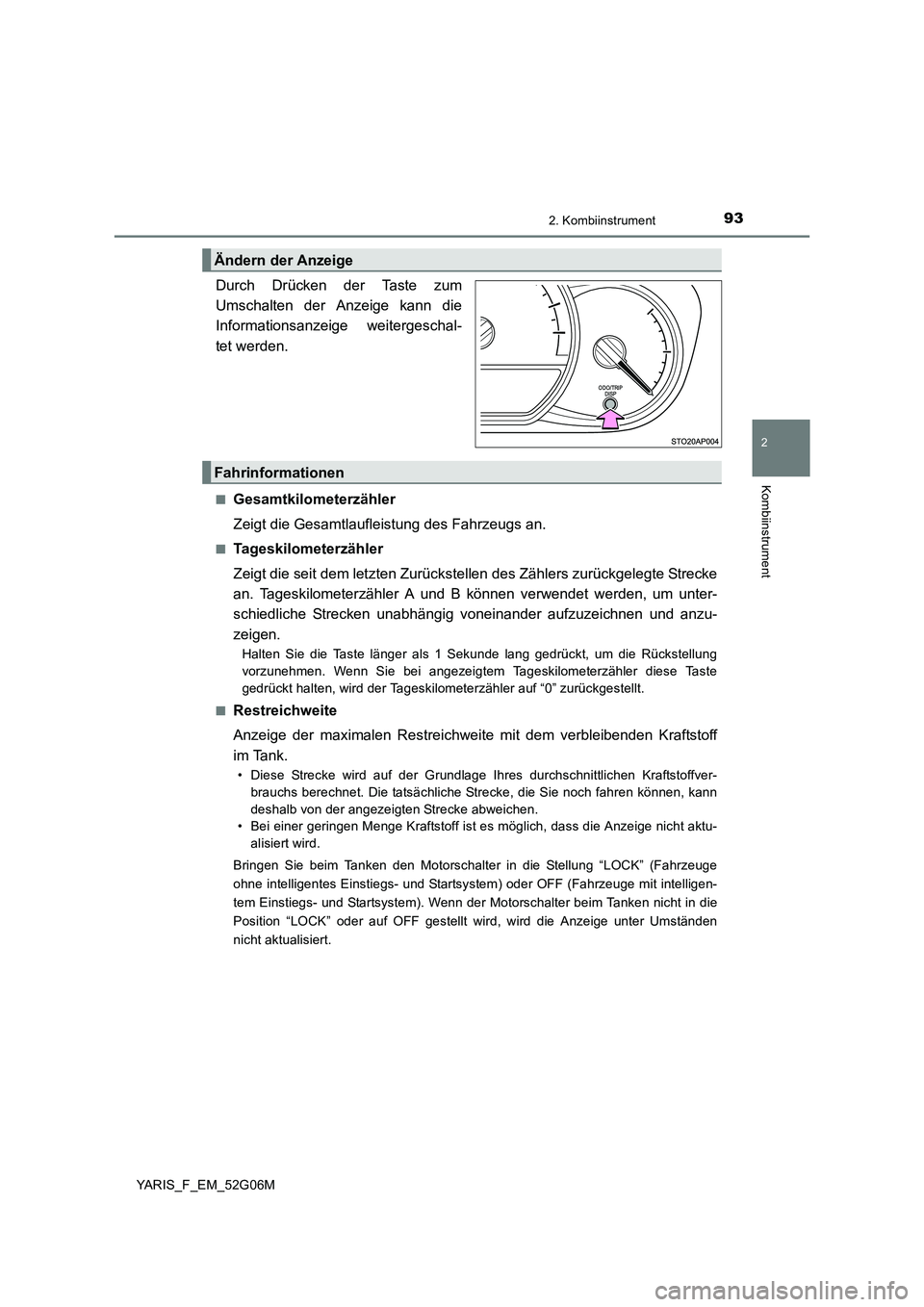

Durch Drücken der Taste zum
Umschalten der Anzeige kann die
Informationsanzeige weitergeschal-
tet werden.
■Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahrzeugs an.
■Tageskilometerzähler
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte Strecke
an. Tageskilometerzähler A und B können verwendet werden, um unter-
schiedliche Strecken unabhängig voneinander aufzuzeichnen und anzu-
zeigen.
Halten Sie die Taste länger als 1 Sekunde lang gedrückt, um die Rückstellung
vorzunehmen. Wenn Sie bei angezeigtem Tageskilometerzähler diese Taste
gedrückt halten, wird der Tageskilometerzähler auf “0” zurückgestellt.
■Restreichweite
Anzeige der maximalen Restreichweite mit dem verbleibenden Kraftstoff
im Tank.
• Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffver-
brauchs berechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann
deshalb von der angezeigten Strecke abweichen.
• Bei einer geringen Menge Kraftstoff ist es möglich, dass die Anzeige nicht aktu-
alisiert wird.
Bringen Sie beim Tanken den Motorschalter in die Stellung “LOCK” (Fahrzeuge
ohne intelligentes Einstiegs- und Startsystem) oder OFF (Fahrzeuge mit intelligen-
tem Einstiegs- und Startsystem). Wenn der Motorschalter beim Tanken nicht in die
Position “LOCK” oder auf OFF gestellt wird, wird die Anzeige unter Umständen
nicht aktualisiert.
Ändern der Anzeige
Fahrinformationen

942. Kombiinstrument
YARIS_F_EM_52G06M

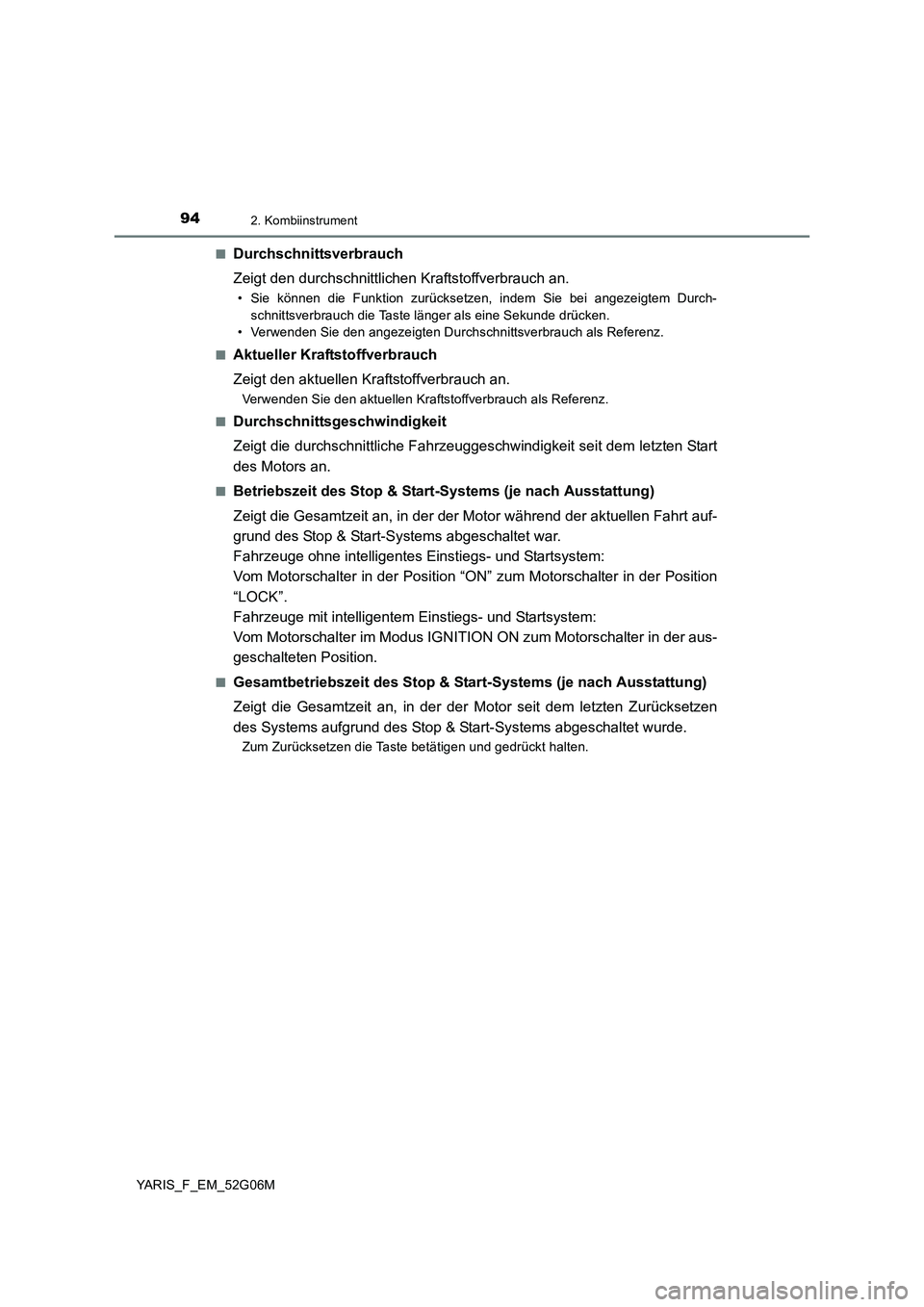

■Durchschnittsverbrauch
Zeigt den durchschnittlichen Kraftstoffverbrauch an.
• Sie können die Funktion zurücksetzen, indem Sie bei angezeigtem Durch-
schnittsverbrauch die Taste länger als eine Sekunde drücken.
• Verwenden Sie den angezeigten Durchschnittsverbrauch als Referenz.
■Aktueller Kraftstoffverbrauch
Zeigt den aktuellen Kraftstoffverbrauch an.
Verwenden Sie den aktuellen Kraftstoffverbrauch als Referenz.
■Durchschnittsgeschwindigkeit
Zeigt die durchschnittliche Fahrzeuggeschwindigkeit seit dem letzten Start
des Motors an.
■Betriebszeit des Stop & Start-Systems (je nach Ausstattung)
Zeigt die Gesamtzeit an, in der der Motor während der aktuellen Fahrt auf-
grund des Stop & Start-Systems abgeschaltet war.
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Vom Motorschalter in der Position “ON” zum Motorschalter in der Position
“LOCK”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Vom Motorschalter im Modus IGNITION ON zum Motorschalter in der aus-
geschalteten Position.
■Gesamtbetriebszeit des Stop & Star t-Systems (je nach Ausstattung)
Zeigt die Gesamtzeit an, in der der Motor seit dem letzten Zurücksetzen
des Systems aufgrund des Stop & Start-Systems abgeschaltet wurde.
Zum Zurücksetzen die Taste betätigen und gedrückt halten.

952. Kombiinstrument
2
Kombiinstrument
YARIS_F_EM_52G06M

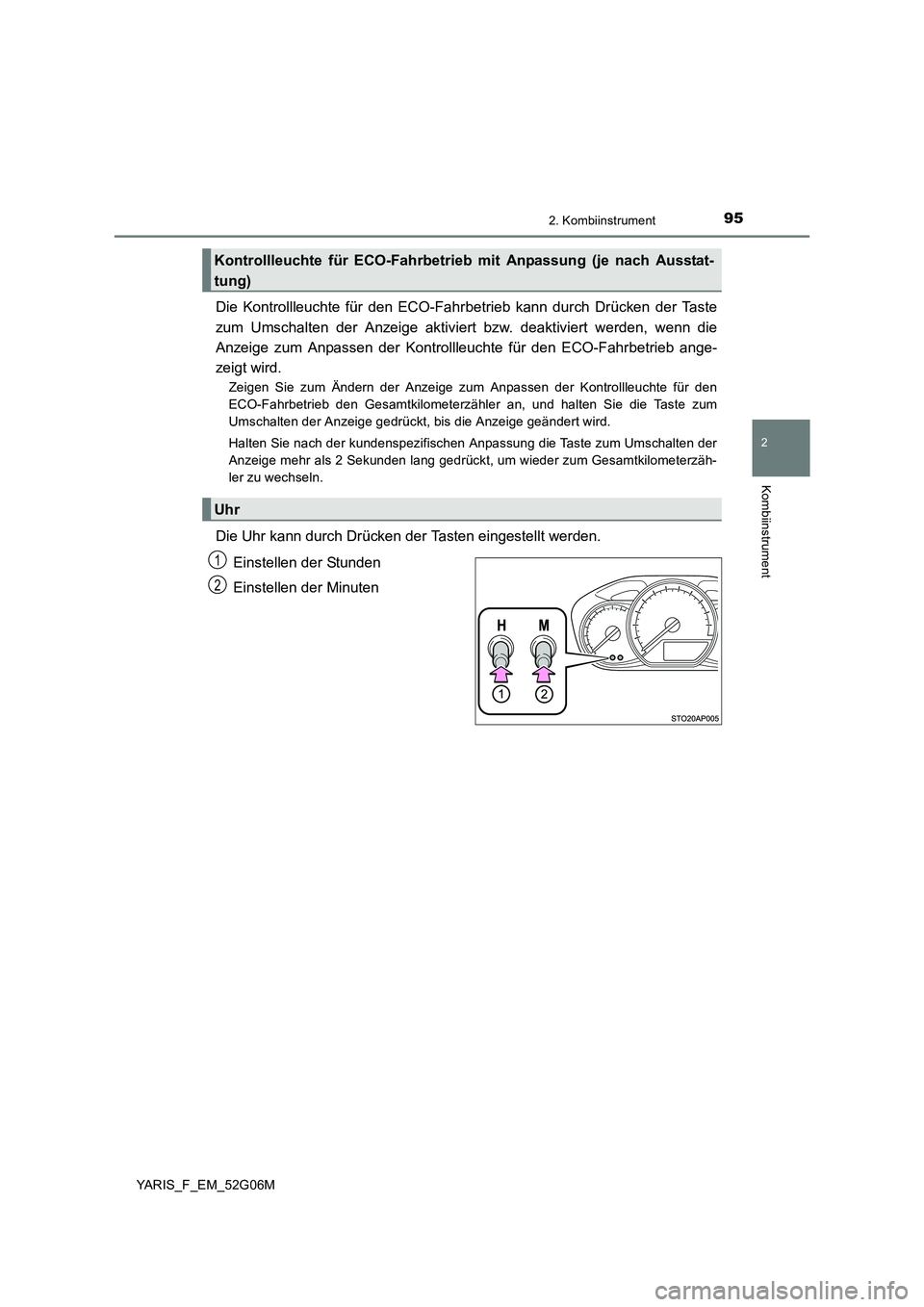

Die Kontrollleuchte für den ECO-Fahrbetrieb kann durch Drücken der Taste
zum Umschalten der Anzeige aktivier t bzw. deaktiviert werden, wenn die
Anzeige zum Anpassen der Kontrollleuchte für den ECO-Fahrbetrieb ange-
zeigt wird.
Zeigen Sie zum Ändern der Anzeige zum Anpassen der Kontrollleuchte für den
ECO-Fahrbetrieb den Gesamtkilometerzähler an, und halten Sie die Taste zum
Umschalten der Anzeige gedrückt, bis die Anzeige geändert wird.
Halten Sie nach der kundenspezifischen Anpassung die Taste zum Umschalten der
Anzeige mehr als 2 Sekunden lang gedrückt, um wieder zum Gesamtkilometerzäh-
ler zu wechseln.
Die Uhr kann durch Drücken der Tasten eingestellt werden.
Einstellen der Stunden
Einstellen der Minuten
Kontrollleuchte für ECO-Fahrbetrie b mit Anpassung (je nach Ausstat-
tung)
Uhr
1
2

962. Kombiinstrument
YARIS_F_EM_52G06M

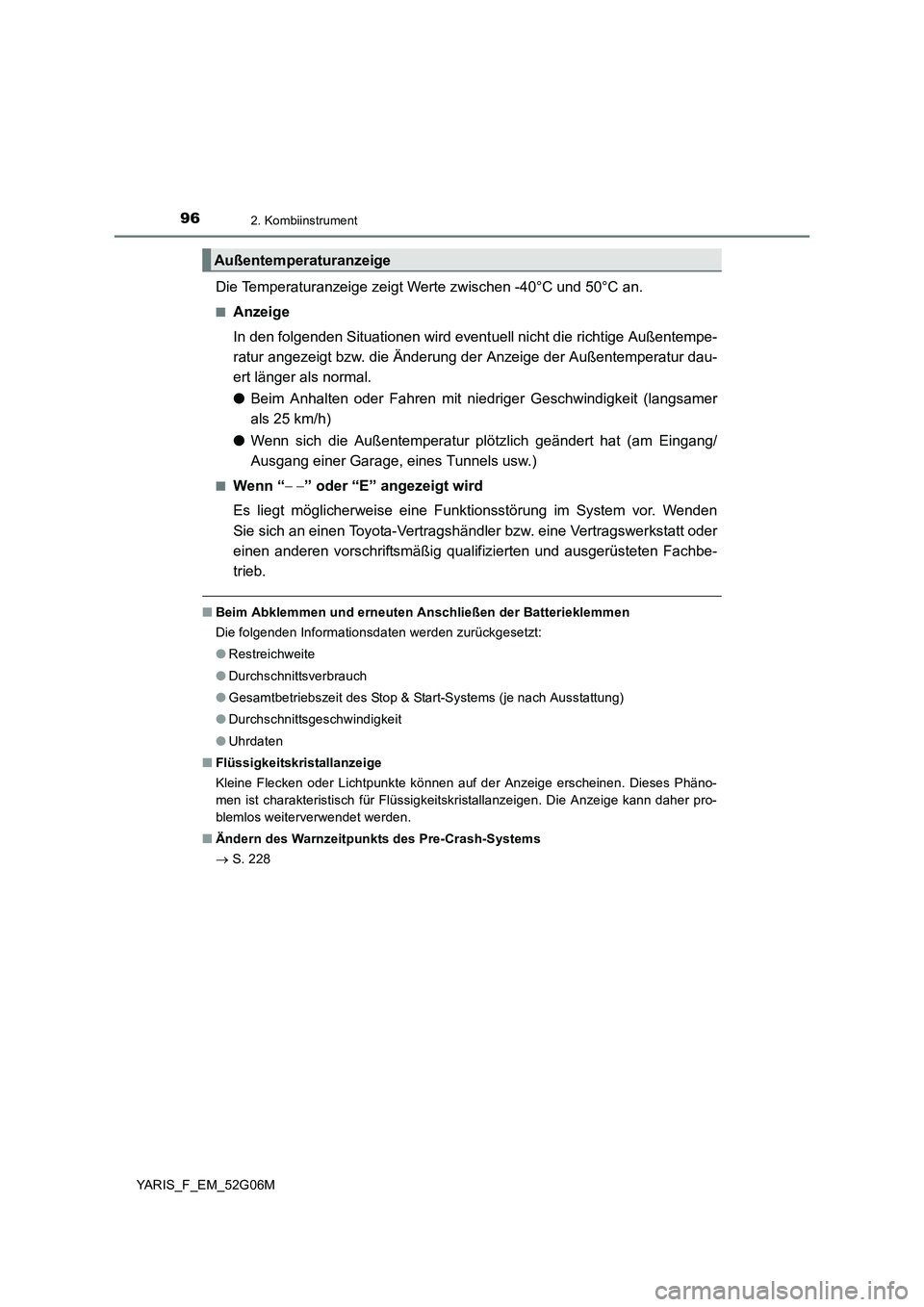

Die Temperaturanzeige zeigt Werte zwischen -40°C und 50°C an.
■Anzeige
In den folgenden Situationen wird event uell nicht die richtige Außentempe-
ratur angezeigt bzw. die Änderung der Anzeige der Außentemperatur dau-
ert länger als normal.
● Beim Anhalten oder Fahren mit niedriger Geschwindigkeit (langsamer
als 25 km/h)
● Wenn sich die Außentemperatur plötzlich geändert hat (am Eingang/
Ausgang einer Garage, eines Tunnels usw.)
■Wenn “ ” oder “E” angezeigt wird
Es liegt möglicherweise eine Funktionsstörung im System vor. Wenden
Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb.
■ Beim Abklemmen und erneuten Anschließen der Batterieklemmen
Die folgenden Informationsdaten werden zurückgesetzt:
● Restreichweite
● Durchschnittsverbrauch
● Gesamtbetriebszeit des Stop & Start-Systems (je nach Ausstattung)
● Durchschnittsgeschwindigkeit
● Uhrdaten
■ Flüssigkeitskristallanzeige
Kleine Flecken oder Lichtpunkte können auf der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkeitskristallanzeigen. Die Anzeige kann daher pro-
blemlos weiterverwendet werden.
■ Ändern des Warnzeitpunkts des Pre-Crash-Systems
 S. 228
Außentemperaturanzeige

972. Kombiinstrument
2
Kombiinstrument
YARIS_F_EM_52G06M

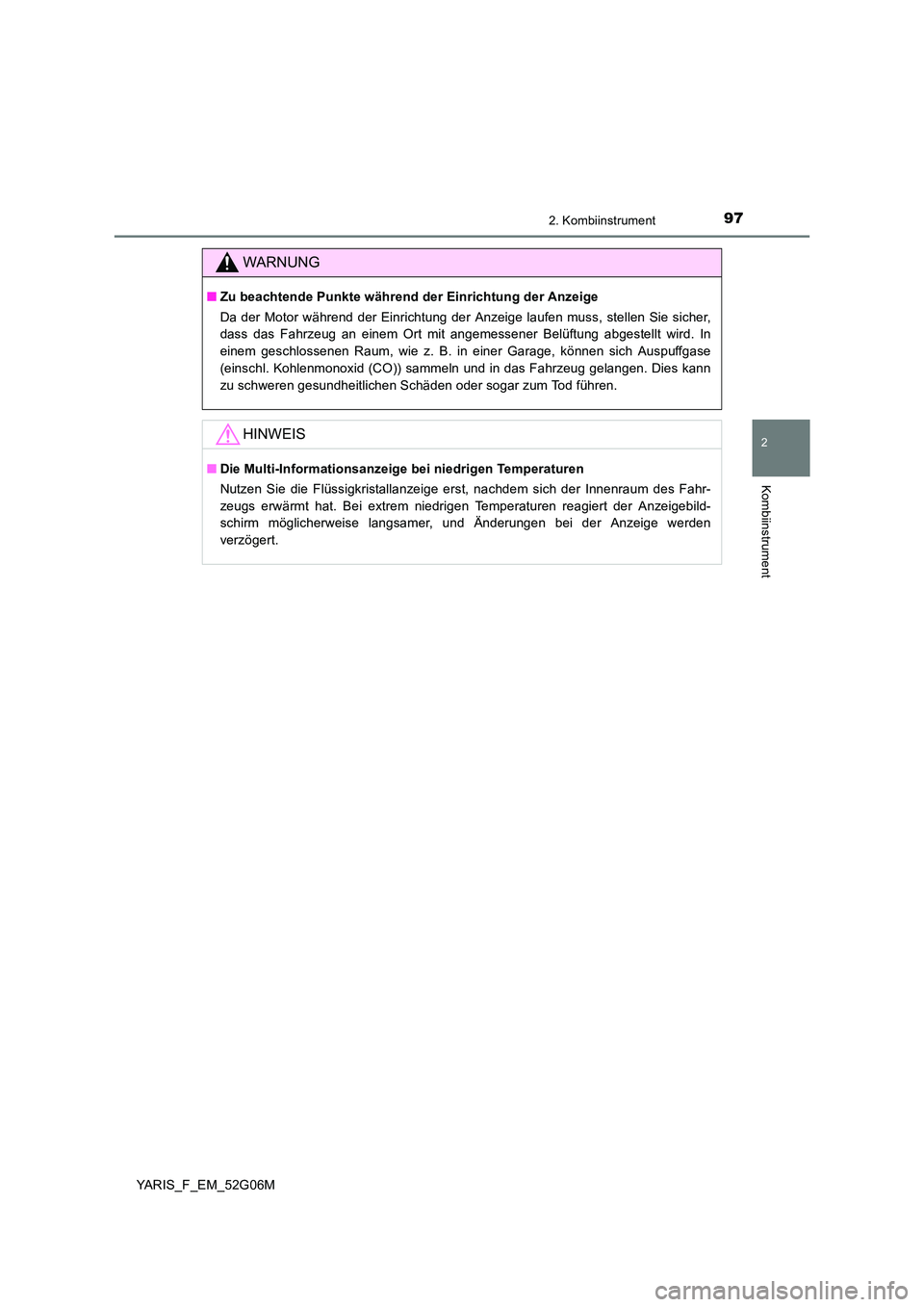

WARNUNG
■Zu beachtende Punkte während der Einrichtung der Anzeige
Da der Motor während der Einrichtung der Anzeige laufen muss, stellen Sie sicher,
dass das Fahrzeug an einem Ort mit angemessener Belüftung abgestellt wird. In
einem geschlossenen Raum, wie z. B. in einer Garage, können sich Auspuffgase
(einschl. Kohlenmonoxid (CO)) sammeln und in das Fahrzeug gelangen. Dies kann
zu schweren gesundheitlichen Schäden oder sogar zum Tod führen.
HINWEIS
■ Die Multi-Informationsanzeige bei niedrigen Temperaturen
Nutzen Sie die Flüssigkristallanzeige erst, nachdem sich der Innenraum des Fahr-
zeugs erwärmt hat. Bei extrem niedrigen Temperaturen reagiert der Anzeigebild-
schirm möglicherweise langsamer, und Änderungen bei der Anzeige werden
verzögert.

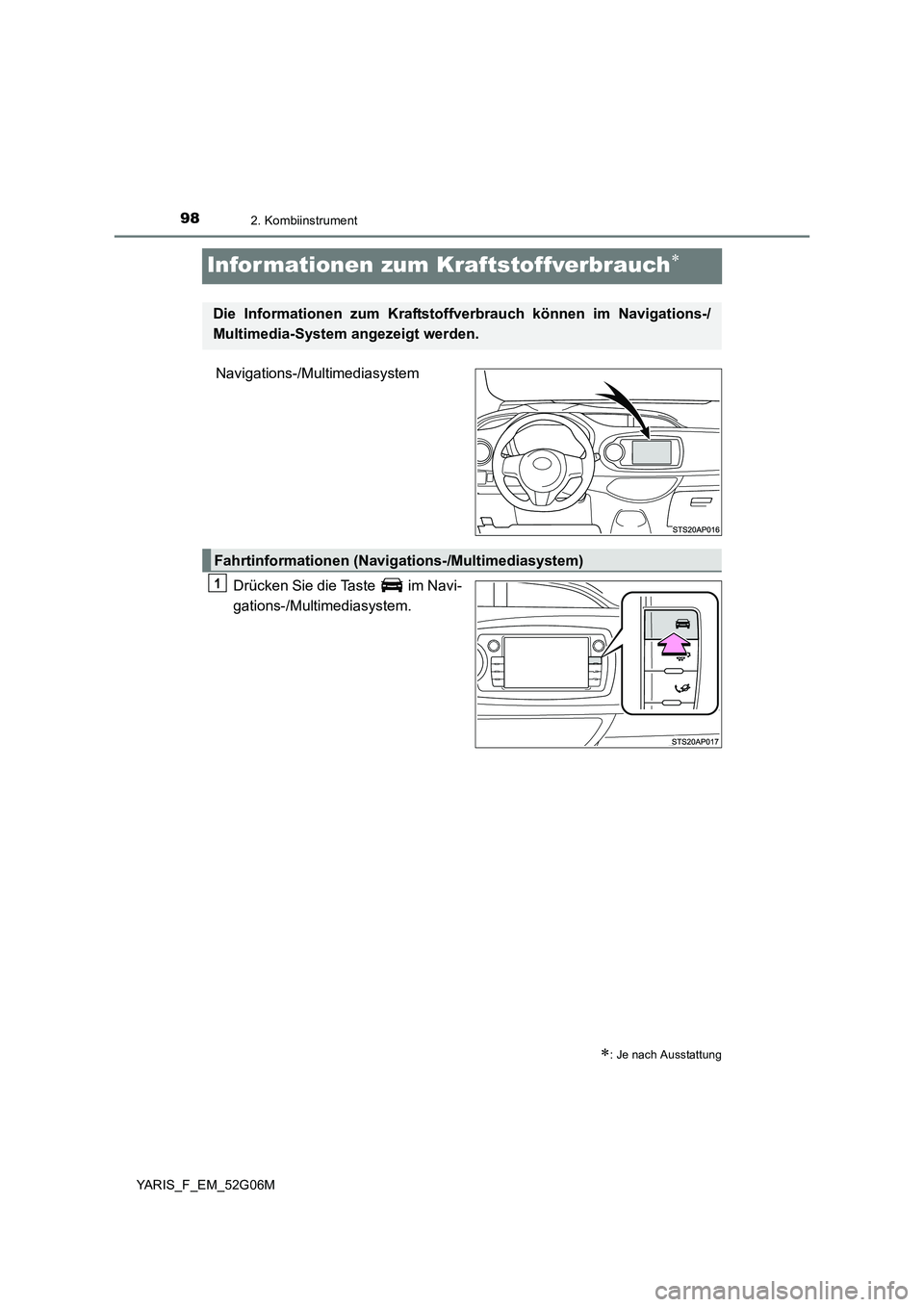

982. Kombiinstrument
YARIS_F_EM_52G06M
Infor mationen zum Kraftstoffverbrauch
Navigations-/Multimediasystem
Drücken Sie die Taste im Navi-
gations-/Multimediasystem.
: Je nach Ausstattung
Die Informationen zum Kraftstoffverbrauch können im Navigations-/
Multimedia-System angezeigt werden.
Fahrtinformationen (Navigations-/Multimediasystem)
1

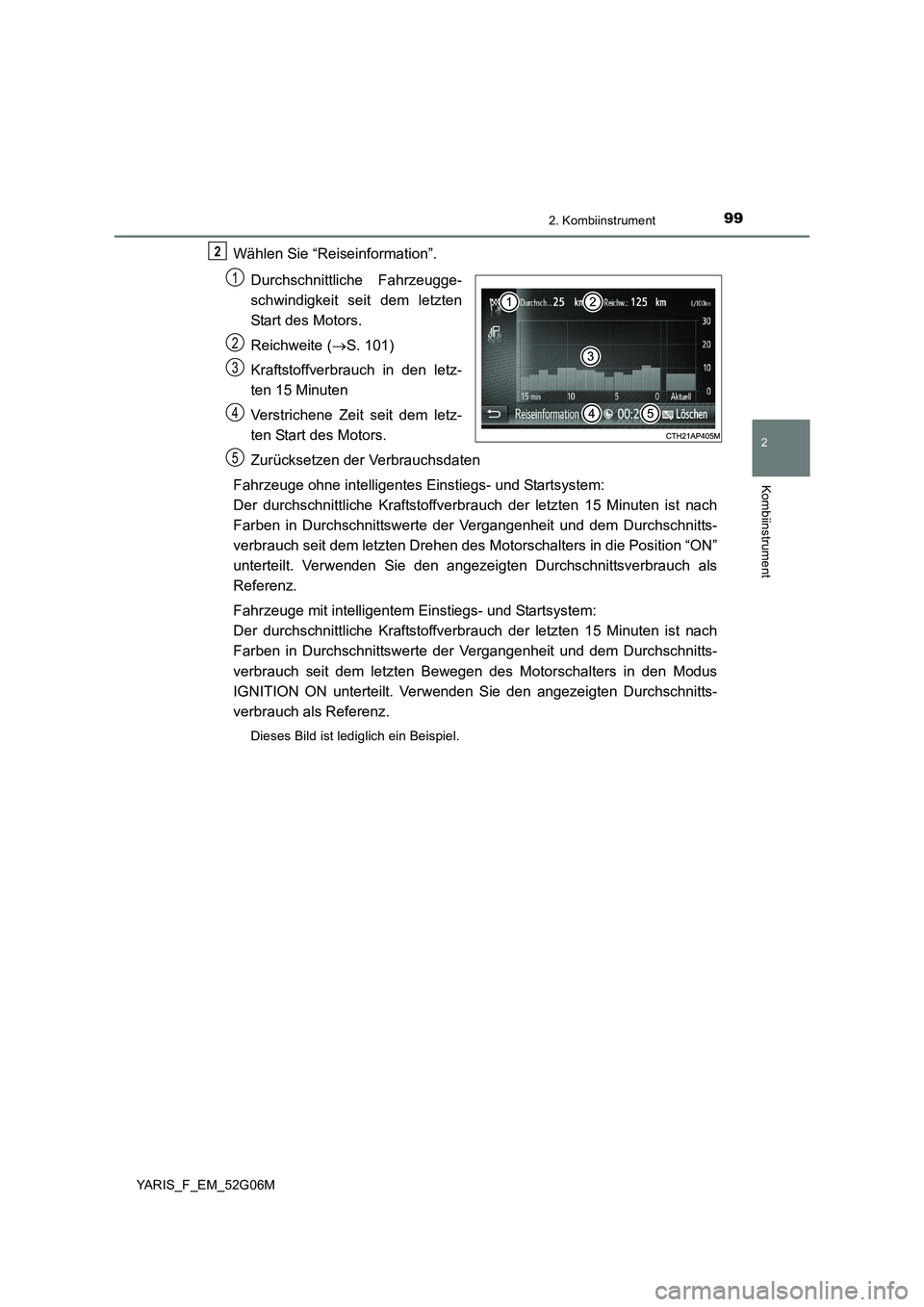

992. Kombiinstrument
2
Kombiinstrument
YARIS_F_EM_52G06M
Wählen Sie “Reiseinformation”.
Durchschnittliche Fahrzeugge-
schwindigkeit seit dem letzten
Start des Motors.
Reichweite ( S. 101)
Kraftstoffverbrauch in den letz-
ten 15 Minuten
Verstrichene Zeit seit dem letz-
ten Start des Motors.
Zurücksetzen der Verbrauchsdaten
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem:
Der durchschnittliche Kraftstoffverbrauch der letzten 15 Minuten ist nach
Farben in Durchschnittswerte der Vergangenheit und dem Durchschnitts-
verbrauch seit dem letzten Drehen des Motorschalters in die Position “ON”
unterteilt. Verwenden Sie den angezeigten Durchschnittsverbrauch als
Referenz.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem:
Der durchschnittliche Kraftstoffverbrauch der letzten 15 Minuten ist nach
Farben in Durchschnittswerte der Vergangenheit und dem Durchschnitts-
verbrauch seit dem letzten Bewegen des Motorschalters in den Modus
IGNITION ON unterteilt. Verwenden Sie den angezeigten Durchschnitts-
verbrauch als Referenz.
Dieses Bild ist lediglich ein Beispiel.
2
1
2
3
4
5

1002. Kombiinstrument
YARIS_F_EM_52G06M

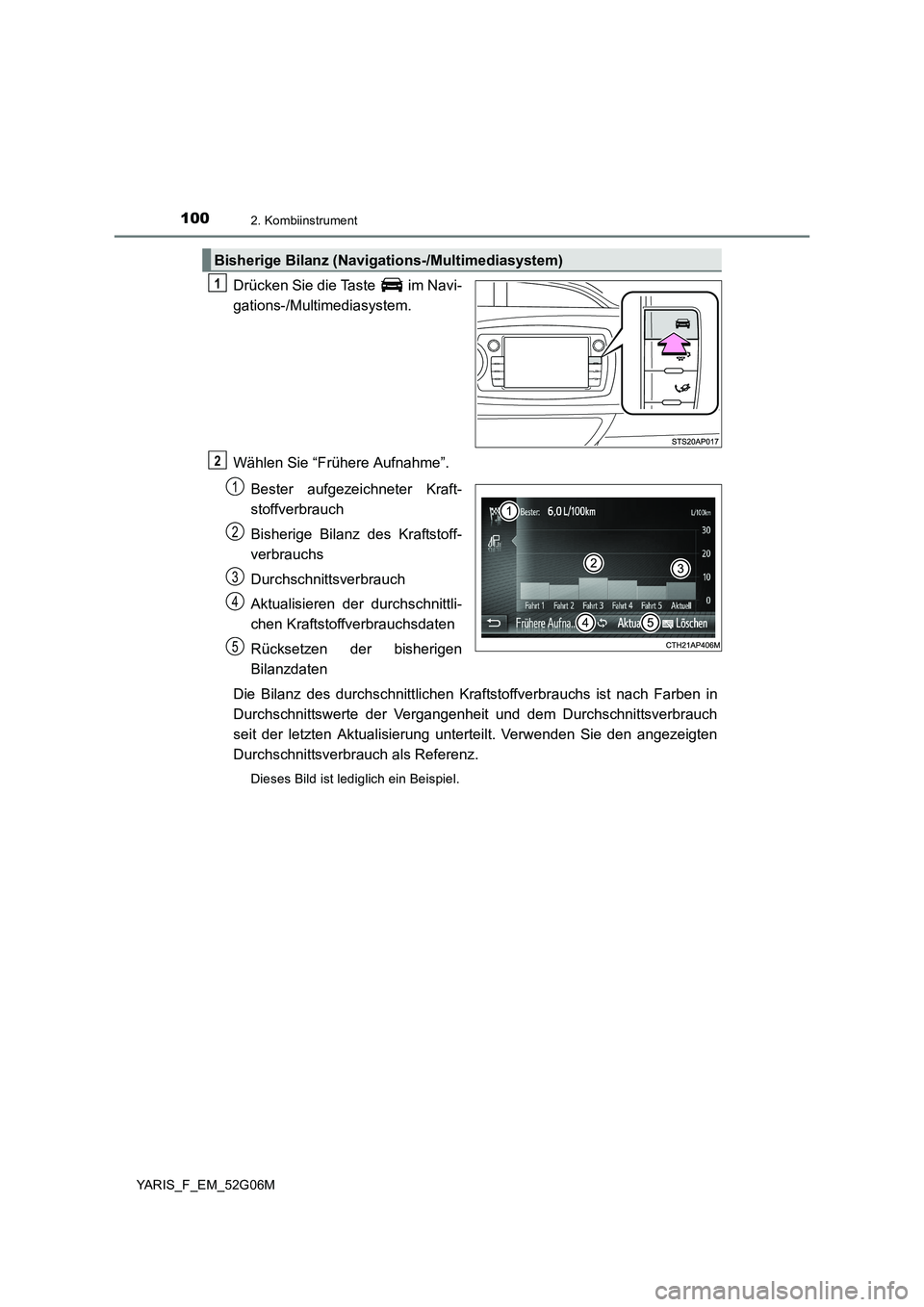

Drücken Sie die Taste im Navi-
gations-/Multimediasystem.
Wählen Sie “Frühere Aufnahme”.
Bester aufgezeichneter Kraft-
stoffverbrauch
Bisherige Bilanz des Kraftstoff-
verbrauchs
Durchschnittsverbrauch
Aktualisieren der durchschnittli-
chen Kraftstoffverbrauchsdaten
Rücksetzen der bisherigen
Bilanzdaten
Die Bilanz des durchschnittlichen Kraftstoffverbrauchs ist nach Farben in
Durchschnittswerte der Vergangenheit und dem Durchschnittsverbrauch
seit der letzten Aktualisierung unterteilt. Verwenden Sie den angezeigten
Durchschnittsverbrauch als Referenz.
Dieses Bild ist lediglich ein Beispiel.
Bisherige Bilanz (Navigations-/Multimediasystem)
1
2
1
2
3
4
5
