2314-5. Toyota Safety Sense
4
Fahren
YARIS_F_EM_52G06M

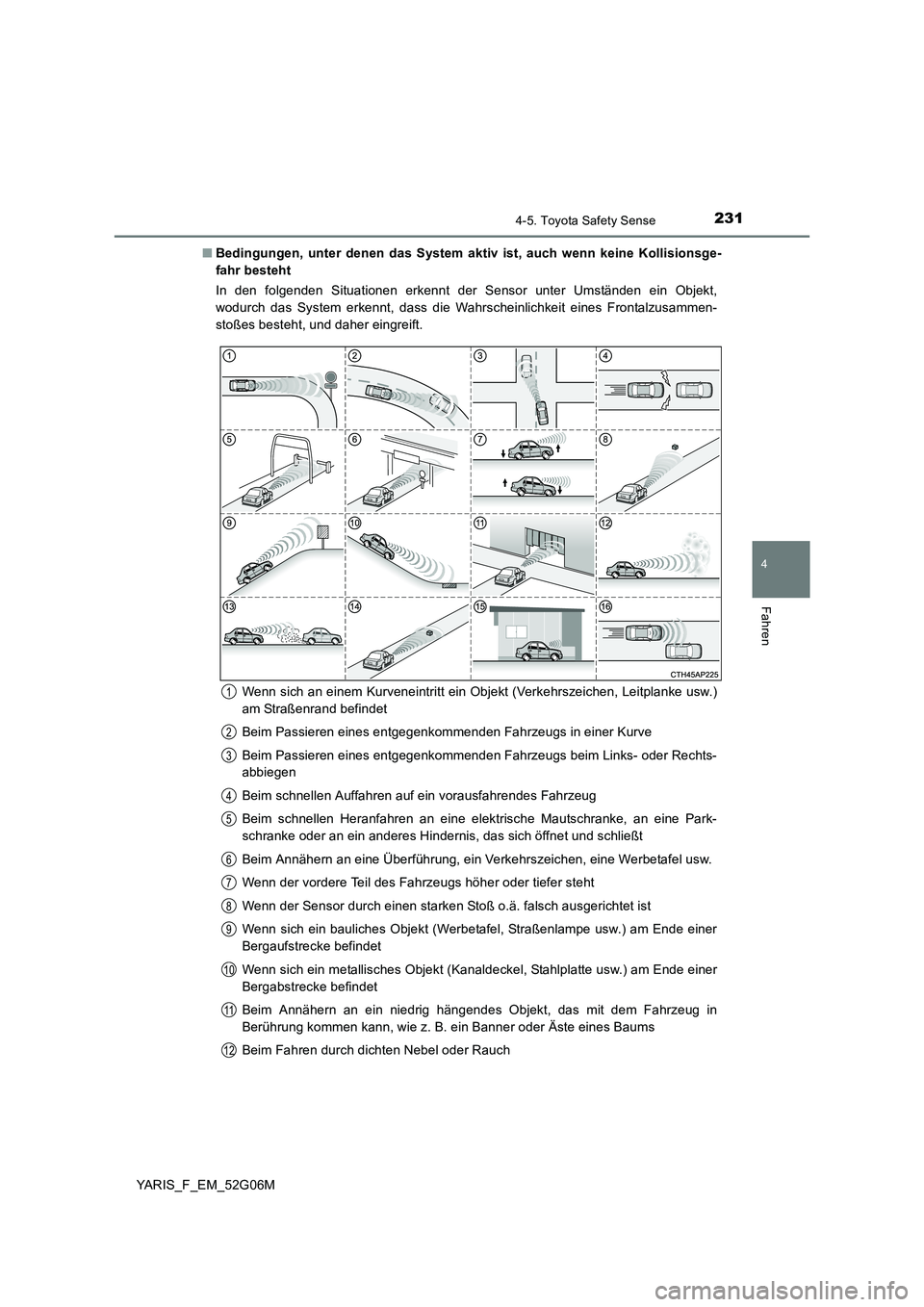

■ Bedingungen, unter denen das System aktiv ist, auch wenn keine Kollisionsge-
fahr besteht
In den folgenden Situationen erkennt der Sensor unter Umständen ein Objekt,
wodurch das System erkennt, dass die Wahrscheinlichkeit eines Frontalzusammen-
stoßes besteht, und daher eingreift.
Wenn sich an einem Kurveneintritt ein Objekt (Verkehrszeichen, Leitplanke usw.)
am Straßenrand befindet
Beim Passieren eines entgegenkommenden Fahrzeugs in einer Kurve
Beim Passieren eines entgegenkommenden Fahrzeugs beim Links- oder Rechts-
abbiegen
Beim schnellen Auffahren auf ein vorausfahrendes Fahrzeug
Beim schnellen Heranfahren an eine elektrische Mautschranke, an eine Park-
schranke oder an ein anderes Hindernis, das sich öffnet und schließt
Beim Annähern an eine Überführung, ein Verkehrszeichen, eine Werbetafel usw.
Wenn der vordere Teil des Fahrzeugs höher oder tiefer steht
Wenn der Sensor durch einen starken Stoß o.ä. falsch ausgerichtet ist
Wenn sich ein bauliches Objekt (Werbetafel, Straßenlampe usw.) am Ende einer
Bergaufstrecke befindet
Wenn sich ein metallisches Objekt (Kanaldeckel, Stahlplatte usw.) am Ende einer
Bergabstrecke befindet
Beim Annähern an ein niedrig hängendes Objekt, das mit dem Fahrzeug in
Berührung kommen kann, wie z. B. ein Banner oder Äste eines Baums
Beim Fahren durch dichten Nebel oder Rauch
1
2
3
4
5
6
7
8
9
10
11
12

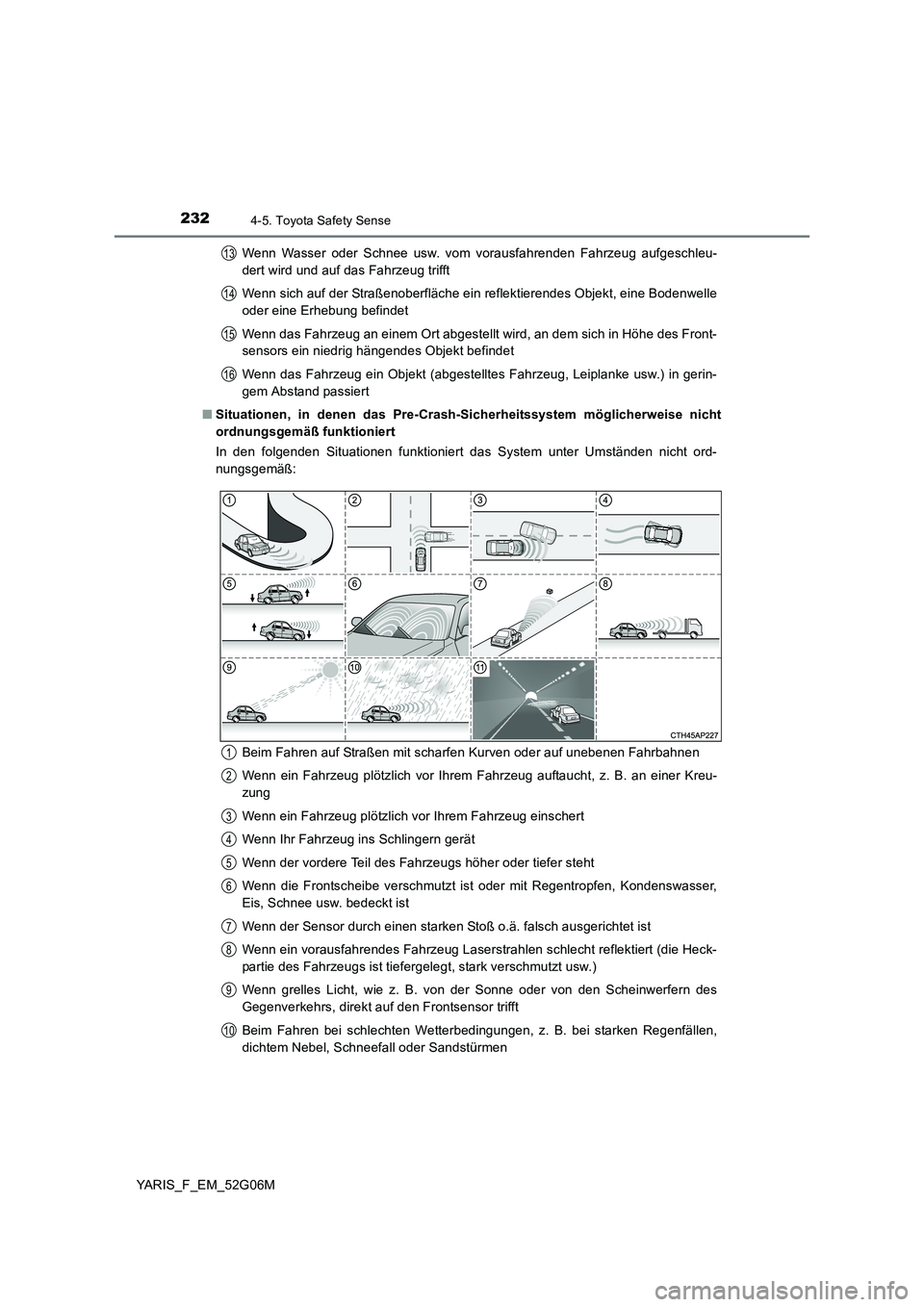

2324-5. Toyota Safety Sense
YARIS_F_EM_52G06M
Wenn Wasser oder Schnee usw. vom vorausfahrenden Fahrzeug aufgeschleu-
dert wird und auf das Fahrzeug trifft
Wenn sich auf der Straßenoberfläche ein reflektierendes Objekt, eine Bodenwelle
oder eine Erhebung befindet
Wenn das Fahrzeug an einem Ort abgestellt wird, an dem sich in Höhe des Front-
sensors ein niedrig hängendes Objekt befindet
Wenn das Fahrzeug ein Objekt (abgestelltes Fahrzeug, Leiplanke usw.) in gerin-
gem Abstand passiert
■ Situationen, in denen das Pre-Crash-Sicherheitssystem möglicherweise nicht
ordnungsgemäß funktioniert
In den folgenden Situationen funktioniert das System unter Umständen nicht ord-
nungsgemäß:
Beim Fahren auf Straßen mit scharfen Kurven oder auf unebenen Fahrbahnen
Wenn ein Fahrzeug plötzlich vor Ihrem Fahrzeug auftaucht, z. B. an einer Kreu-
zung
Wenn ein Fahrzeug plötzlich vor Ihrem Fahrzeug einschert
Wenn Ihr Fahrzeug ins Schlingern gerät
Wenn der vordere Teil des Fahrzeugs höher oder tiefer steht
Wenn die Frontscheibe verschmutzt ist oder mit Regentropfen, Kondenswasser,
Eis, Schnee usw. bedeckt ist
Wenn der Sensor durch einen starken Stoß o.ä. falsch ausgerichtet ist
Wenn ein vorausfahrendes Fahrzeug Laserstrahlen schlecht reflektiert (die Heck-
partie des Fahrzeugs ist tiefergelegt, stark verschmutzt usw.)
Wenn grelles Licht, wie z. B. von der Sonne oder von den Scheinwerfern des
Gegenverkehrs, direkt auf den Frontsensor trifft
Beim Fahren bei schlechten Wetterbedingungen, z. B. bei starken Regenfällen,
dichtem Nebel, Schneefall oder Sandstürmen
13
14
15
16
1
2
3
4
5
6
7
8
9
10

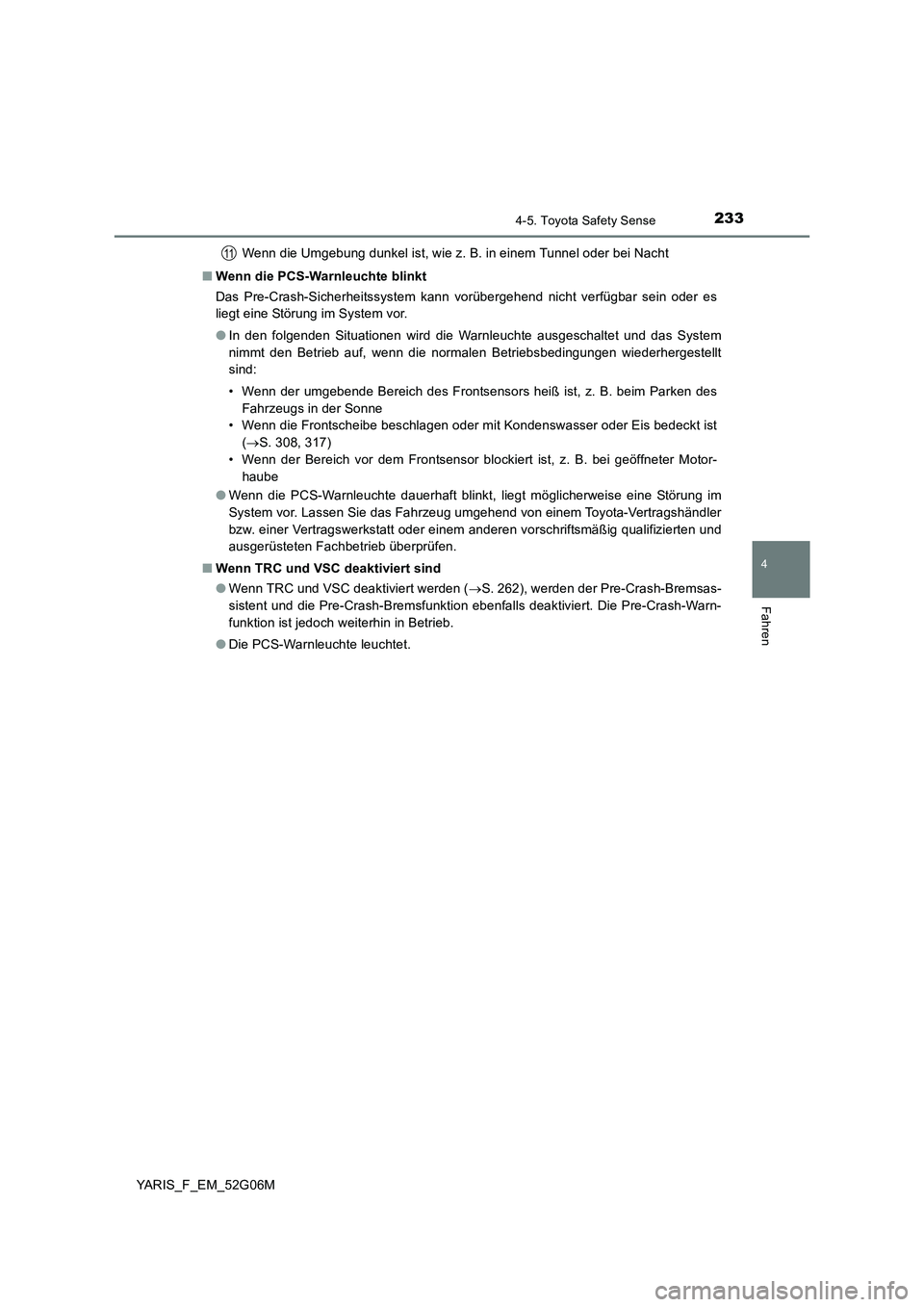

2334-5. Toyota Safety Sense
4
Fahren
YARIS_F_EM_52G06M
Wenn die Umgebung dunkel ist, wie z. B. in einem Tunnel oder bei Nacht
■ Wenn die PCS-Warnleuchte blinkt
Das Pre-Crash-Sicherheitssystem kann vorübergehend nicht verfügbar sein oder es
liegt eine Störung im System vor.
● In den folgenden Situationen wird die Warnleuchte ausgeschaltet und das System
nimmt den Betrieb auf, wenn die normalen Betriebsbedingungen wiederhergestellt
sind:
• Wenn der umgebende Bereich des Frontsensors heiß ist, z. B. beim Parken des
Fahrzeugs in der Sonne
• Wenn die Frontscheibe beschlagen oder mit Kondenswasser oder Eis bedeckt ist
( S. 308, 317)
• Wenn der Bereich vor dem Frontsensor blockiert ist, z. B. bei geöffneter Motor-
haube
● Wenn die PCS-Warnleuchte dauerhaft blinkt, liegt möglicherweise eine Störung im
System vor. Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb überprüfen.
■ Wenn TRC und VSC deaktiviert sind
● Wenn TRC und VSC deaktiviert werden (S. 262), werden der Pre-Crash-Bremsas-
sistent und die Pre-Crash-Bremsfunktion ebenfalls deaktiviert. Die Pre-Crash-Warn-
funktion ist jedoch weiterhin in Betrieb.
● Die PCS-Warnleuchte leuchtet.
11

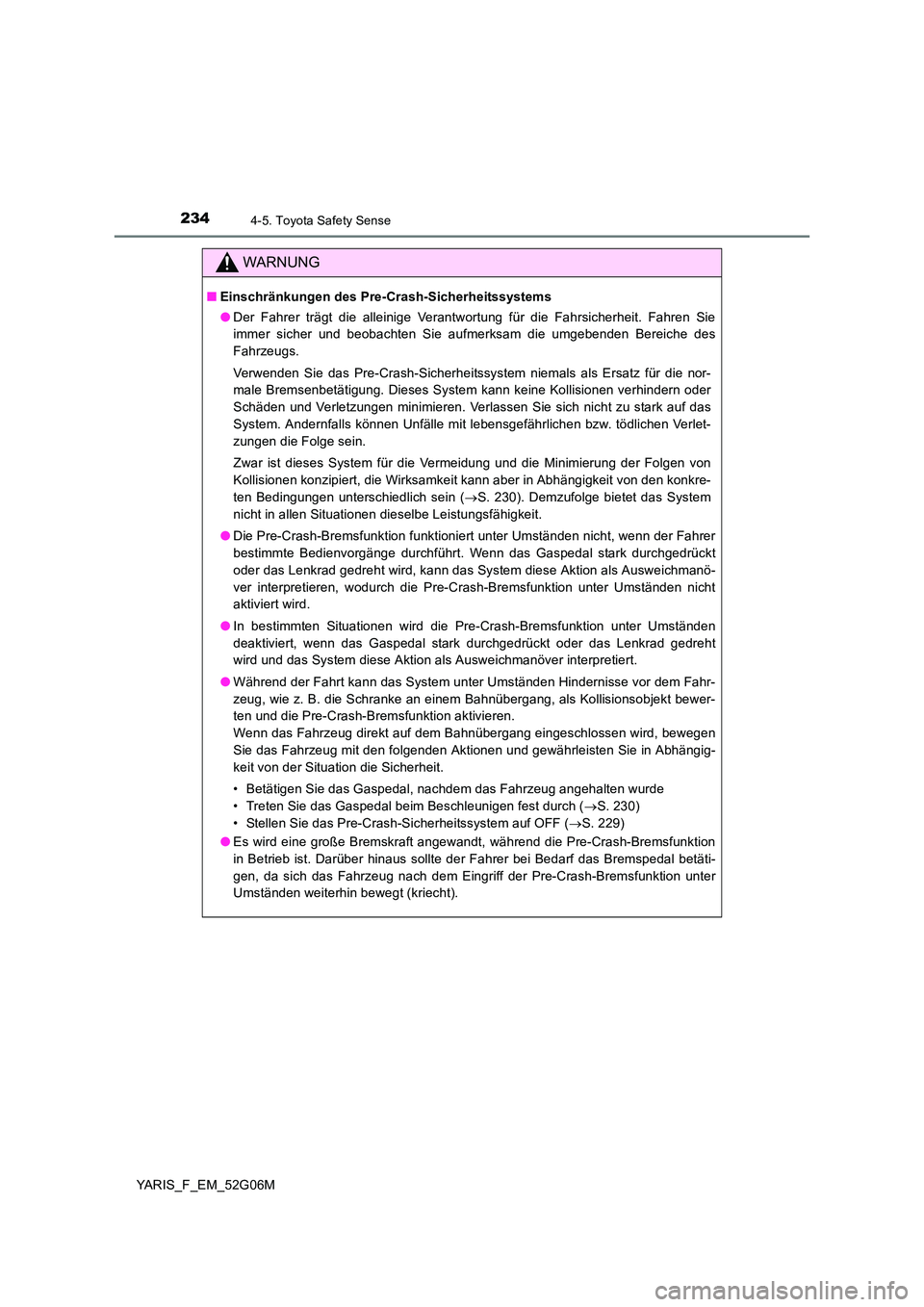

2344-5. Toyota Safety Sense
YARIS_F_EM_52G06M
WARNUNG
■Einschränkungen des Pre-Crash-Sicherheitssystems
● Der Fahrer trägt die alleinige Verantwortung für die Fahrsicherheit. Fahren Sie
immer sicher und beobachten Sie aufmerksam die umgebenden Bereiche des
Fahrzeugs.
Verwenden Sie das Pre-Crash-Sicherheitssystem niemals als Ersatz für die nor-
male Bremsenbetätigung. Dieses System kann keine Kollisionen verhindern oder
Schäden und Verletzungen minimieren. Verlassen Sie sich nicht zu stark auf das
System. Andernfalls können Unfälle mit lebensgefährlichen bzw. tödlichen Verlet-
zungen die Folge sein.
Zwar ist dieses System für die Vermeidung und die Minimierung der Folgen von
Kollisionen konzipiert, die Wirksamkeit kann aber in Abhängigkeit von den konkre-
ten Bedingungen unterschiedlich sein ( S. 230). Demzufolge bietet das System
nicht in allen Situationen dieselbe Leistungsfähigkeit.
● Die Pre-Crash-Bremsfunktion funktioniert unter Umständen nicht, wenn der Fahrer
bestimmte Bedienvorgänge durchführt. Wenn das Gaspedal stark durchgedrückt
oder das Lenkrad gedreht wird, kann das System diese Aktion als Ausweichmanö-
ver interpretieren, wodurch die Pre-Crash-Bremsfunktion unter Umständen nicht
aktiviert wird.
● In bestimmten Situationen wird die Pre-Crash-Bremsfunktion unter Umständen
deaktiviert, wenn das Gaspedal stark durchgedrückt oder das Lenkrad gedreht
wird und das System diese Aktion als Ausweichmanöver interpretiert.
● Während der Fahrt kann das System unter Umständen Hindernisse vor dem Fahr-
zeug, wie z. B. die Schranke an einem Bahnübergang, als Kollisionsobjekt bewer-
ten und die Pre-Crash-Bremsfunktion aktivieren.
Wenn das Fahrzeug direkt auf dem Bahnübergang eingeschlossen wird, bewegen
Sie das Fahrzeug mit den folgenden Aktionen und gewährleisten Sie in Abhängig-
keit von der Situation die Sicherheit.
• Betätigen Sie das Gaspedal, nachdem das Fahrzeug angehalten wurde
• Treten Sie das Gaspedal beim Beschleunigen fest durch ( S. 230)
• Stellen Sie das Pre-Crash-Sicherheitssystem auf OFF ( S. 229)
● Es wird eine große Bremskraft angewandt, während die Pre-Crash-Bremsfunktion
in Betrieb ist. Darüber hinaus sollte der Fahrer bei Bedarf das Bremspedal betäti-
gen, da sich das Fahrzeug nach dem Eingriff der Pre-Crash-Bremsfunktion unter
Umständen weiterhin bewegt (kriecht).

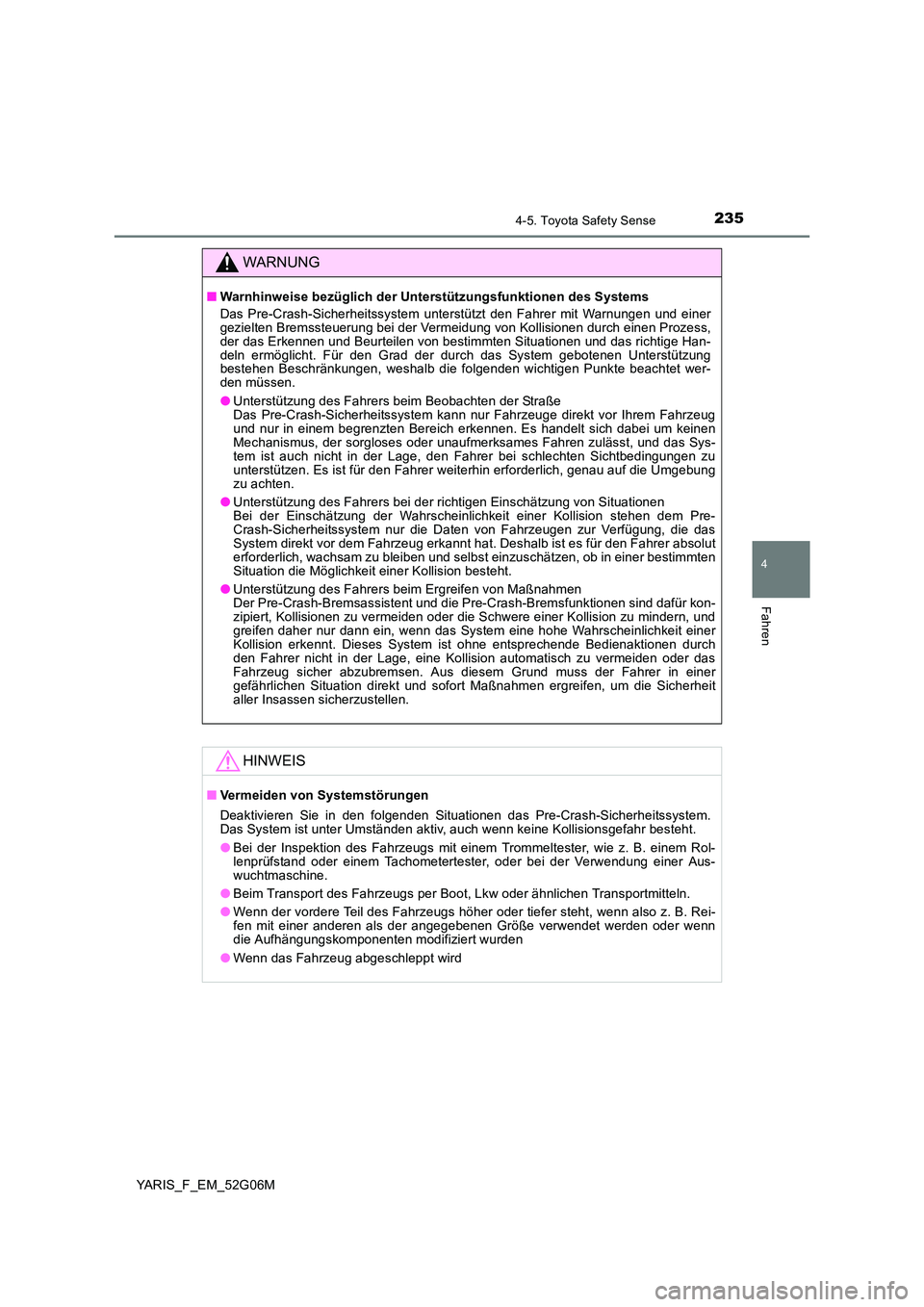

2354-5. Toyota Safety Sense
4
Fahren
YARIS_F_EM_52G06M
WARNUNG
■Warnhinweise bezüglich der Unterstützungsfunktionen des Systems
Das Pre-Crash-Sicherheitssystem unterstützt den Fahrer mit Warnungen und einer gezielten Bremssteuerung bei der Vermeidung von Kollisionen durch einen Prozess,der das Erkennen und Beurteilen von bestimmten Situationen und das richtige Han-deln ermöglicht. Für den Grad der durch das System gebotenen Unterstützung bestehen Beschränkungen, weshalb die folgenden wichtigen Punkte beachtet wer- den müssen.
● Unterstützung des Fahrers beim Beobachten der Straße Das Pre-Crash-Sicherheitssystem kann nur Fahrzeuge direkt vor Ihrem Fahrzeugund nur in einem begrenzten Bereich erkennen. Es handelt sich dabei um keinenMechanismus, der sorgloses oder unaufmerksames Fahren zulässt, und das Sys-tem ist auch nicht in der Lage, den Fahrer bei schlechten Sichtbedingungen zuunterstützen. Es ist für den Fahrer weiterhin erforderlich, genau auf die Umgebungzu achten.
● Unterstützung des Fahrers bei der richtigen Einschätzung von Situationen Bei der Einschätzung der Wahrscheinlichkeit einer Kollision stehen dem Pre-Crash-Sicherheitssystem nur die Daten von Fahrzeugen zur Verfügung, die das System direkt vor dem Fahrzeug erkannt hat. Deshalb ist es für den Fahrer absolut erforderlich, wachsam zu bleiben und selbst einzuschätzen, ob in einer bestimmtenSituation die Möglichkeit einer Kollision besteht.
● Unterstützung des Fahrers beim Ergreifen von Maßnahmen Der Pre-Crash-Bremsassistent und die Pre-Crash-Bremsfunktionen sind dafür kon-zipiert, Kollisionen zu vermeiden oder die Schwere einer Kollision zu mindern, undgreifen daher nur dann ein, wenn das System eine hohe Wahrscheinlichkeit einerKollision erkennt. Dieses System ist ohne entsprechende Bedienaktionen durchden Fahrer nicht in der Lage, eine Kollision automatisch zu vermeiden oder dasFahrzeug sicher abzubremsen. Aus diesem Grund muss der Fahrer in einergefährlichen Situation direkt und sofort Maßnahmen ergreifen, um die Sicherheitaller Insassen sicherzustellen.
HINWEIS
■ Vermeiden von Systemstörungen
Deaktivieren Sie in den folgenden Situationen das Pre-Crash-Sicherheitssystem. Das System ist unter Umständen aktiv, auch wenn keine Kollisionsgefahr besteht.
● Bei der Inspektion des Fahrzeugs mit einem Trommeltester, wie z. B. einem Rol- lenprüfstand oder einem Tachometertester, oder bei der Verwendung einer Aus-wuchtmaschine.
● Beim Transport des Fahrzeugs per Boot, Lkw oder ähnlichen Transportmitteln.
● Wenn der vordere Teil des Fahrzeugs höher oder tiefer steht, wenn also z. B. Rei- fen mit einer anderen als der angegebenen Größe verwendet werden oder wenndie Aufhängungskomponenten modifiziert wurden
● Wenn das Fahrzeug abgeschleppt wird

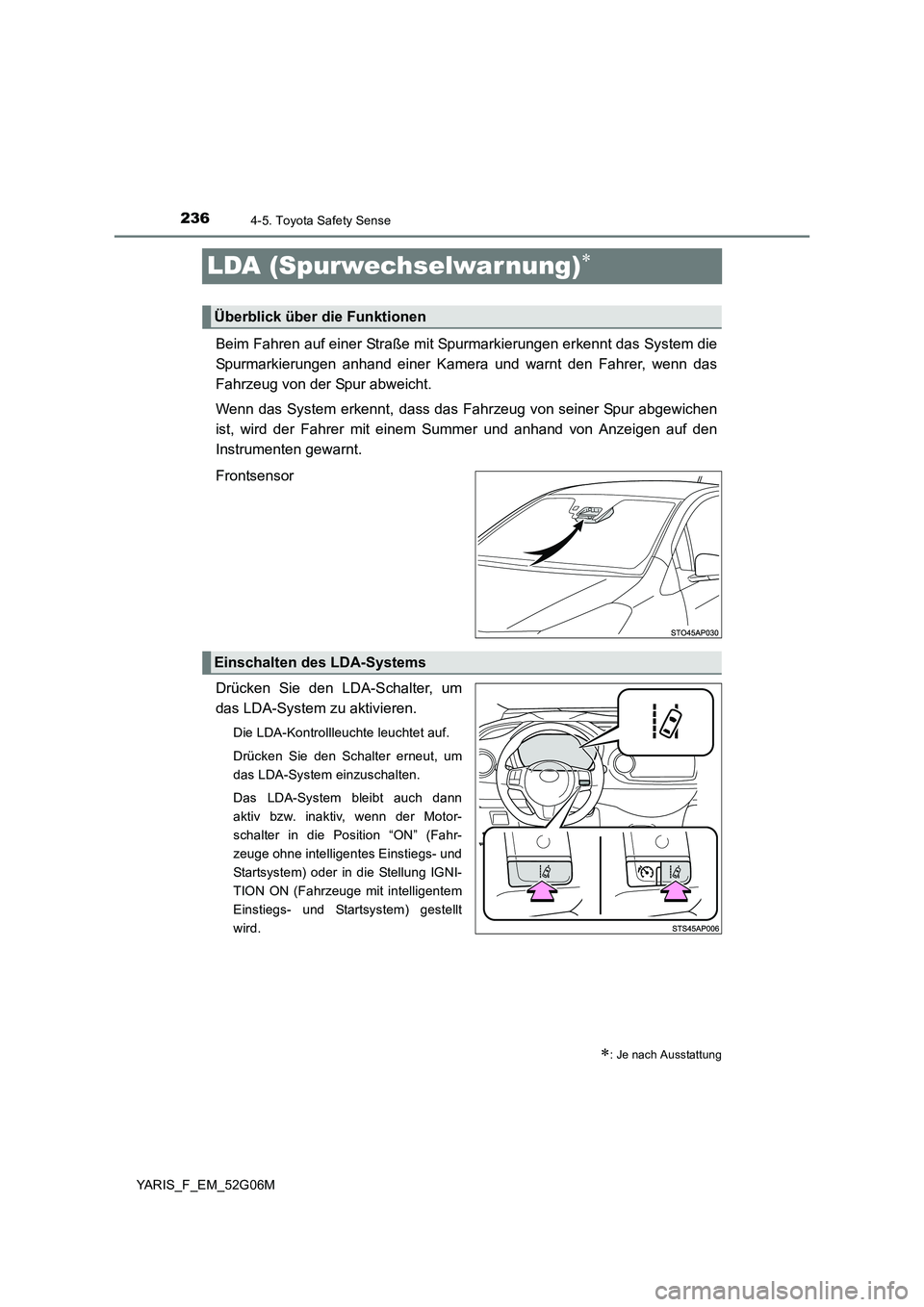

2364-5. Toyota Safety Sense
YARIS_F_EM_52G06M
LDA (Spurwechselwar nung)
Beim Fahren auf einer Straße mit Spurmarkierungen erkennt das System die
Spurmarkierungen anhand einer Kamera und warnt den Fahrer, wenn das
Fahrzeug von der Spur abweicht.
Wenn das System erkennt, dass das Fahrzeug von seiner Spur abgewichen
ist, wird der Fahrer mit einem Summer und anhand von Anzeigen auf den
Instrumenten gewarnt.
Frontsensor
Drücken Sie den LDA-Schalter, um
das LDA-System zu aktivieren.
Die LDA-Kontrollleuchte leuchtet auf.
Drücken Sie den Schalter erneut, um
das LDA-System einzuschalten.
Das LDA-System bleibt auch dann
aktiv bzw. inaktiv, wenn der Motor-
schalter in die Position “ON” (Fahr-
zeuge ohne intelligentes Einstiegs- und
Startsystem) oder in die Stellung IGNI-
TION ON (Fahrzeuge mit intelligentem
Einstiegs- und Startsystem) gestellt
wird.
: Je nach Ausstattung
Überblick über die Funktionen
Einschalten des LDA-Systems

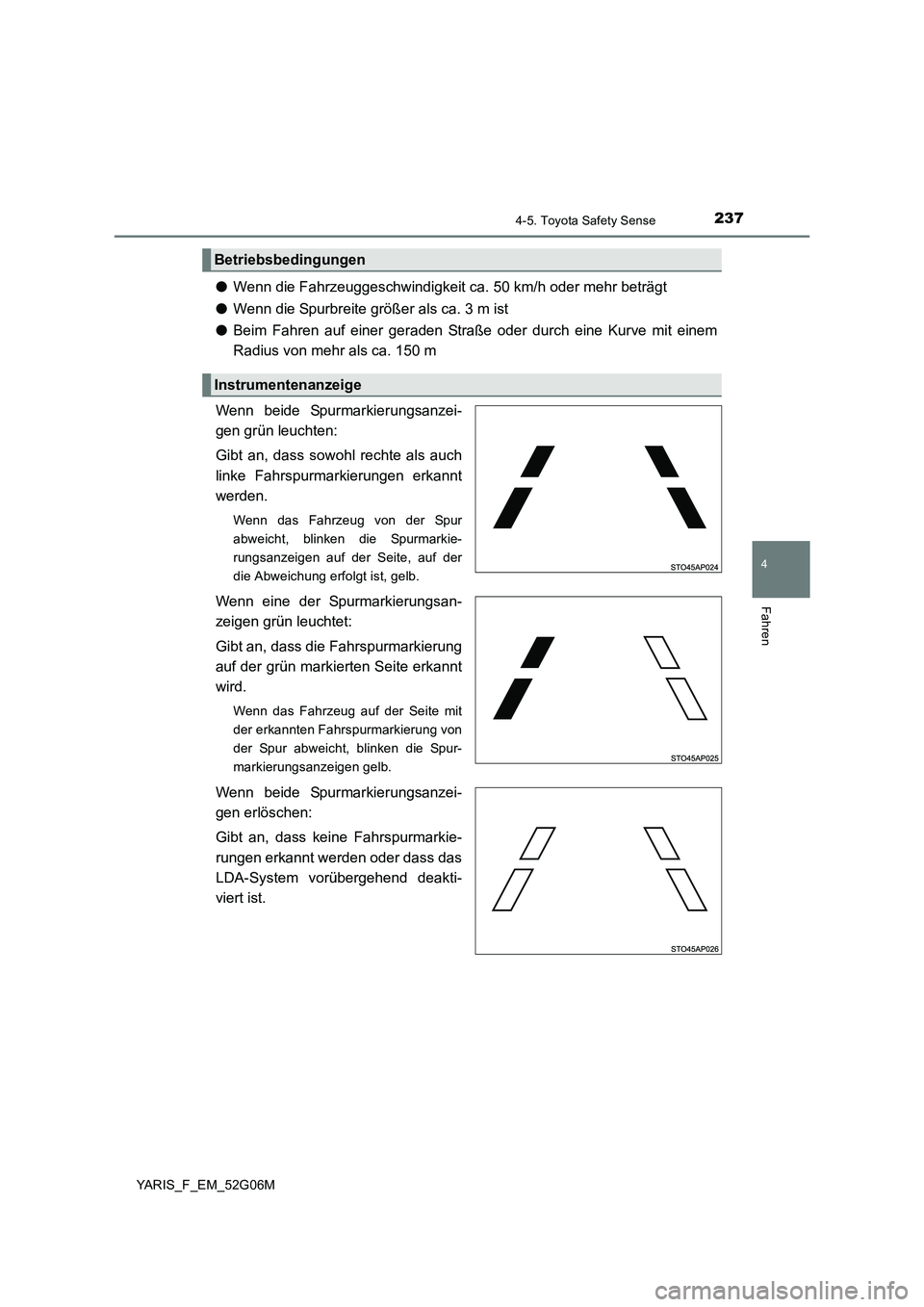

2374-5. Toyota Safety Sense
4
Fahren
YARIS_F_EM_52G06M
●Wenn die Fahrzeuggeschwindigkeit ca. 50 km/h oder mehr beträgt
● Wenn die Spurbreite größer als ca. 3 m ist
● Beim Fahren auf einer geraden Straße oder durch eine Kurve mit einem
Radius von mehr als ca. 150 m
Wenn beide Spurmarkierungsanzei-
gen grün leuchten:
Gibt an, dass sowohl rechte als auch
linke Fahrspurma rkierungen erkannt
werden.
Wenn das Fahrzeug von der Spur
abweicht, blinken die Spurmarkie-
rungsanzeigen auf der Seite, auf der
die Abweichung erfolgt ist, gelb.
Wenn eine der Spurmarkierungsan-
zeigen grün leuchtet:
Gibt an, dass die Fahrspurmarkierung
auf der grün markierten Seite erkannt
wird.
Wenn das Fahrzeug auf der Seite mit
der erkannten Fahrspurmarkierung von
der Spur abweicht, blinken die Spur-
markierungsanzeigen gelb.
Wenn beide Spurmarkierungsanzei-
gen erlöschen:
Gibt an, dass keine Fahrspurmarkie-
rungen erkannt werden oder dass das
LDA-System vorübergehend deakti-
viert ist.
Betriebsbedingungen
Instrumentenanzeige

2384-5. Toyota Safety Sense
YARIS_F_EM_52G06M
■Vorübergehende Abschaltung der Funktionen des LDA-Systems
In den folgenden Situationen werden die Funktionen des LDA-Systems vorüberge-
hend deaktiviert. Die Funktionen werden wieder aktiviert, nachdem die erforderlichen
Betriebsbedingungen wiederhergestellt sind.
● Der Hebel für den Fahrtrichtungsanzeiger wird betätigt.
● Die Fahrzeuggeschwindigkeit weicht vom Betriebsbereich der Funktionen des LDA-
Systems ab.
● Wenn die Fahrbahnmarkierungen während der Fahrt nicht erkannt werden können.
● Wenn die Warnung für die Abweichung von der Fahrspur ertönt.
Die Warnung für die Abweichung von der Fahrspur ertönt nach der Aktivierung meh-
rere Sekunden lang nicht mehr, auch wenn das Fahrzeug die Fahrspur erneut ver-
lässt.
■ Die Warnung für die Abweichung von der Fahrspur
In Abhängigkeit von den Klangeinstellungen des Audiosystems oder dem Betriebsge-
räusch des Klimaanlagengebläses kann der Warnton unter Umständen überhört wer-
den.
■ Wenn das Fahrzeug in der Sonne geparkt wurde
Das LDA-System steht unter Umständen nicht sofort zur Verfügung. Wenn die Tempe-
ratur im Fahrgastraum abnimmt und im Bereich des Frontsensors ( S. 236) die erfor-
derliche Betriebstemperatur erreicht ist, stehen die Funktionen wieder zur Verfügung.
■ Wenn sich nur auf einer Seite des Fahrzeugs Spurmarkierungen befinden
Die Warnung für die Abweichung von der Fahrspur funktioniert nicht für die Seite, auf
der keine Spurmarkierungen erkannt wurden.
■ Bedingungen, unter denen die Funktion unter Umständen nicht ordnungsgemäß
ausgeführt werden kann
In den folgenden Situationen kann der Frontsensor möglicherweise keine Spurmarkie-
rungen erkennen, wodurch die Warnfunktion für die Abweichung von der Fahrspur
nicht ordnungsgemäß ausgeführt wird. Dies stellt jedoch keine Funktionsstörung dar.
● Beim Fahren in speziellen Bereichen, wie z. B. an einer Maut-Stelle oder an einer
Kreuzung
● Beim Fahren in einer scharfen Kurve
● Wenn Spurmarkierungen extrem eng oder breit sind
● Wenn das Fahrzeug auf Grund einer schweren Ladung oder eines falschen Reifen-
fülldrucks eine ungewöhnlich starke Seitwärtsneigung hat
● Wenn der Fahrzeugabstand zum vorausfahrenden Fahrzeug extrem gering ist
● Wenn die Spurmarkierungen gelb sind (diese sind für das System schwerer als
weiße Markierungen zu erkennen)
● Wenn die Spurmarkierungen unterbrochen sind oder wenn Plastikpunkte für die
Fahrbahnmarkierung (Botts’ Dots) oder Steine als Abgrenzung verwendet werden

2394-5. Toyota Safety Sense
4
Fahren
YARIS_F_EM_52G06M

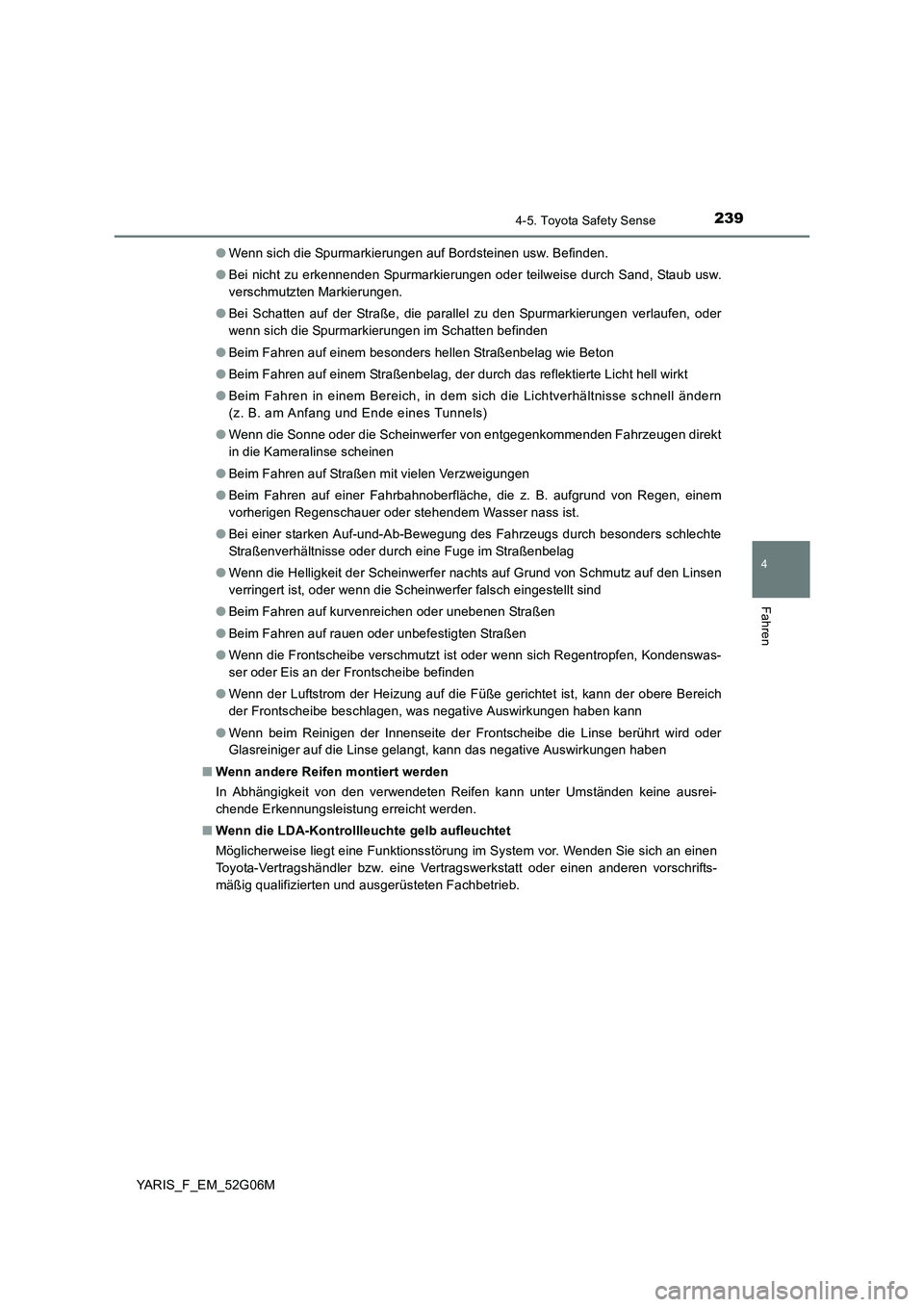

● Wenn sich die Spurmarkierungen auf Bordsteinen usw. Befinden.
● Bei nicht zu erkennenden Spurmarkierungen oder teilweise durch Sand, Staub usw.
verschmutzten Markierungen.
● Bei Schatten auf der Straße, die parallel zu den Spurmarkierungen verlaufen, oder
wenn sich die Spurmarkierungen im Schatten befinden
● Beim Fahren auf einem besonders hellen Straßenbelag wie Beton
● Beim Fahren auf einem Straßenbelag, der durch das reflektierte Licht hell wirkt
● Beim Fahren in einem Bereich, in dem sich die Lichtverhältnisse schnell ändern
(z. B. am Anfang und Ende eines Tunnels)
● Wenn die Sonne oder die Scheinwerfer von entgegenkommenden Fahrzeugen direkt
in die Kameralinse scheinen
● Beim Fahren auf Straßen mit vielen Verzweigungen
● Beim Fahren auf einer Fahrbahnoberfläche, die z. B. aufgrund von Regen, einem
vorherigen Regenschauer oder stehendem Wasser nass ist.
● Bei einer starken Auf-und-Ab-Bewegung des Fahrzeugs durch besonders schlechte
Straßenverhältnisse oder durch eine Fuge im Straßenbelag
● Wenn die Helligkeit der Scheinwerfer nachts auf Grund von Schmutz auf den Linsen
verringert ist, oder wenn die Scheinwerfer falsch eingestellt sind
● Beim Fahren auf kurvenreichen oder unebenen Straßen
● Beim Fahren auf rauen oder unbefestigten Straßen
● Wenn die Frontscheibe verschmutzt ist oder wenn sich Regentropfen, Kondenswas-
ser oder Eis an der Frontscheibe befinden
● Wenn der Luftstrom der Heizung auf die Füße gerichtet ist, kann der obere Bereich
der Frontscheibe beschlagen, was negative Auswirkungen haben kann
● Wenn beim Reinigen der Innenseite der Frontscheibe die Linse berührt wird oder
Glasreiniger auf die Linse gelangt, kann das negative Auswirkungen haben
■ Wenn andere Reifen montiert werden
In Abhängigkeit von den verwendeten Reifen kann unter Umständen keine ausrei-
chende Erkennungsleistung erreicht werden.
■ Wenn die LDA-Kontrollleuchte gelb aufleuchtet
Möglicherweise liegt eine Funktionsstörung im System vor. Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb.

2404-5. Toyota Safety Sense
YARIS_F_EM_52G06M

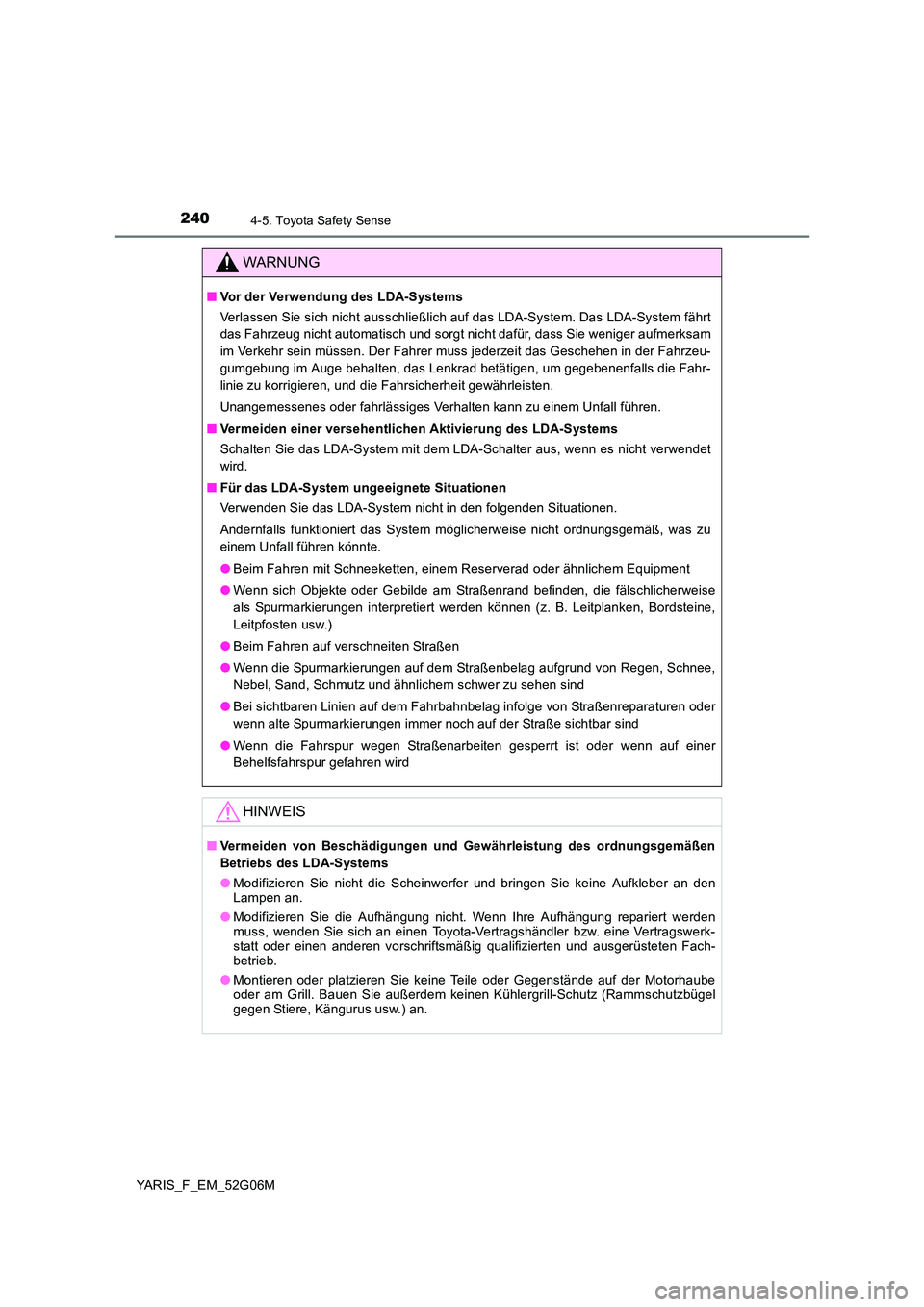

WARNUNG
■Vor der Verwendung des LDA-Systems
Verlassen Sie sich nicht ausschließlich auf das LDA-System. Das LDA-System fährt
das Fahrzeug nicht automatisch und sorgt nicht dafür, dass Sie weniger aufmerksam
im Verkehr sein müssen. Der Fahrer muss jederzeit das Geschehen in der Fahrzeu-
gumgebung im Auge behalten, das Lenkrad betätigen, um gegebenenfalls die Fahr-
linie zu korrigieren, und die Fahrsicherheit gewährleisten.
Unangemessenes oder fahrlässiges Verhalten kann zu einem Unfall führen.
■ Vermeiden einer versehentlichen Aktivierung des LDA-Systems
Schalten Sie das LDA-System mit dem LDA-Schalter aus, wenn es nicht verwendet
wird.
■ Für das LDA-System ungeeignete Situationen
Verwenden Sie das LDA-System nicht in den folgenden Situationen.
Andernfalls funktioniert das System möglicherweise nicht ordnungsgemäß, was zu
einem Unfall führen könnte.
● Beim Fahren mit Schneeketten, einem Reserverad oder ähnlichem Equipment
● Wenn sich Objekte oder Gebilde am Straßenrand befinden, die fälschlicherweise
als Spurmarkierungen interpretiert werden können (z. B. Leitplanken, Bordsteine,
Leitpfosten usw.)
● Beim Fahren auf verschneiten Straßen
● Wenn die Spurmarkierungen auf dem Straßenbelag aufgrund von Regen, Schnee,
Nebel, Sand, Schmutz und ähnlichem schwer zu sehen sind
● Bei sichtbaren Linien auf dem Fahrbahnbelag infolge von Straßenreparaturen oder
wenn alte Spurmarkierungen immer noch auf der Straße sichtbar sind
● Wenn die Fahrspur wegen Straßenarbeiten gesperrt ist oder wenn auf einer
Behelfsfahrspur gefahren wird
HINWEIS
■ Vermeiden von Beschädigungen und Gewährleistung des ordnungsgemäßen
Betriebs des LDA-Systems
● Modifizieren Sie nicht die Scheinwerfer und bringen Sie keine Aufkleber an den Lampen an.
● Modifizieren Sie die Aufhängung nicht. Wenn Ihre Aufhängung repariert werden muss, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerk- statt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fach-betrieb.
● Montieren oder platzieren Sie keine Teile oder Gegenstände auf der Motorhaube oder am Grill. Bauen Sie außerdem keinen Kühlergrill-Schutz (Rammschutzbügelgegen Stiere, Kängurus usw.) an.
