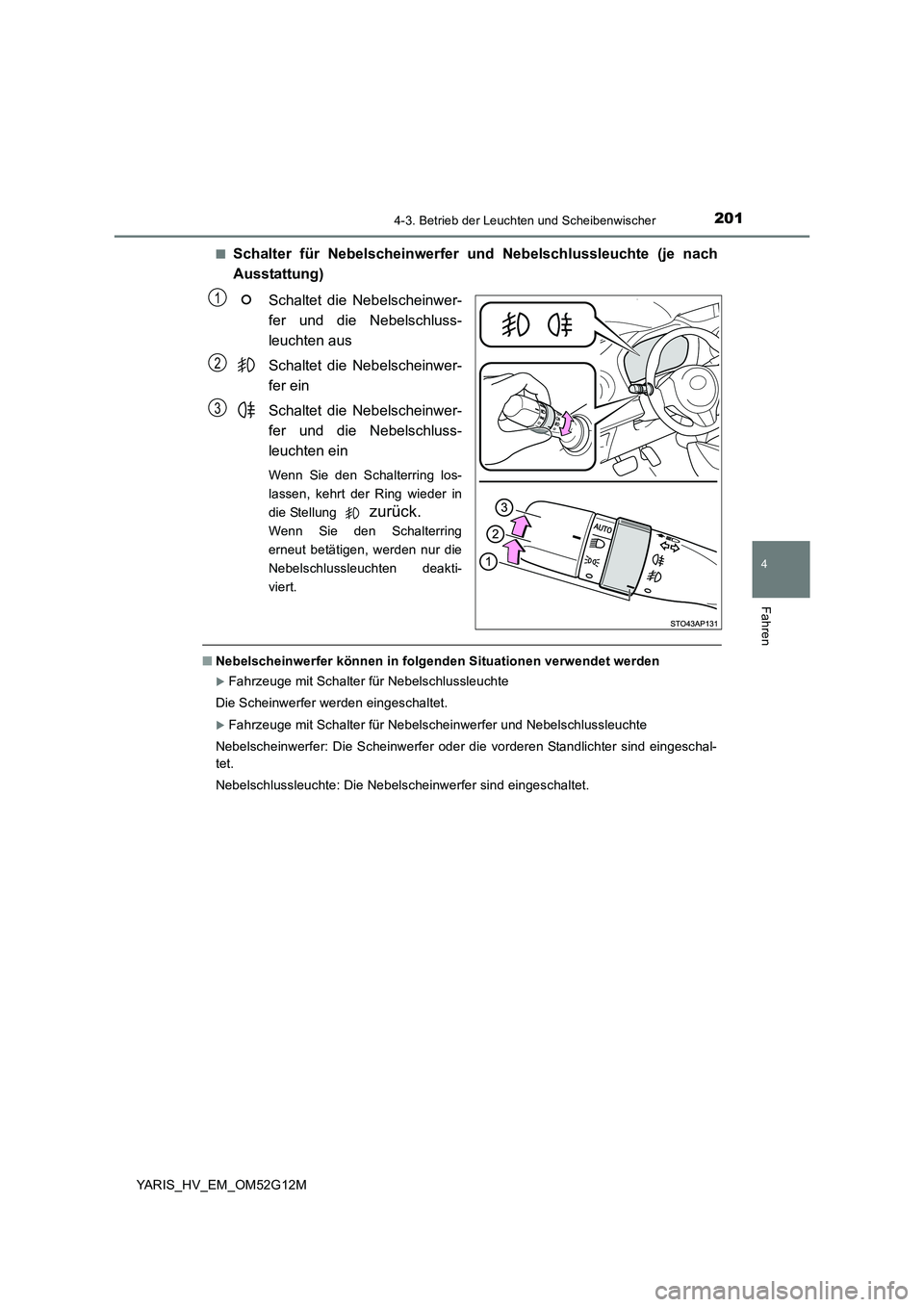

2014-3. Betrieb der Leuchten und Scheibenwischer
4
Fahren
YARIS_HV_EM_OM52G12M
■Schalter für Nebelscheinwerfer und Nebelschlussleuchte (je nach
Ausstattung)
Schaltet die Nebelscheinwer-
fer und die Nebelschluss-
leuchten aus
Schaltet die Nebelscheinwer-
fer ein
Schaltet die Nebelscheinwer-
fer und die Nebelschluss-
leuchten ein
Wenn Sie den Schalterring los-
lassen, kehrt der Ring wieder in
die Stellung zurück.
Wenn Sie den Schalterring
erneut betätigen, werden nur die
Nebelschlussleuchten deakti-
viert.
■ Nebelscheinwerfer können in folgenden Situationen verwendet werden
Fahrzeuge mit Schalter für Nebelschlussleuchte
Die Scheinwerfer werden eingeschaltet.
Fahrzeuge mit Schalter für Nebelscheinwerfer und Nebelschlussleuchte
Nebelscheinwerfer: Die Scheinwerfer oder die vorderen Standlichter sind eingeschal-
tet.
Nebelschlussleuchte: Die Nebelscheinwerfer sind eingeschaltet.
1
2
3

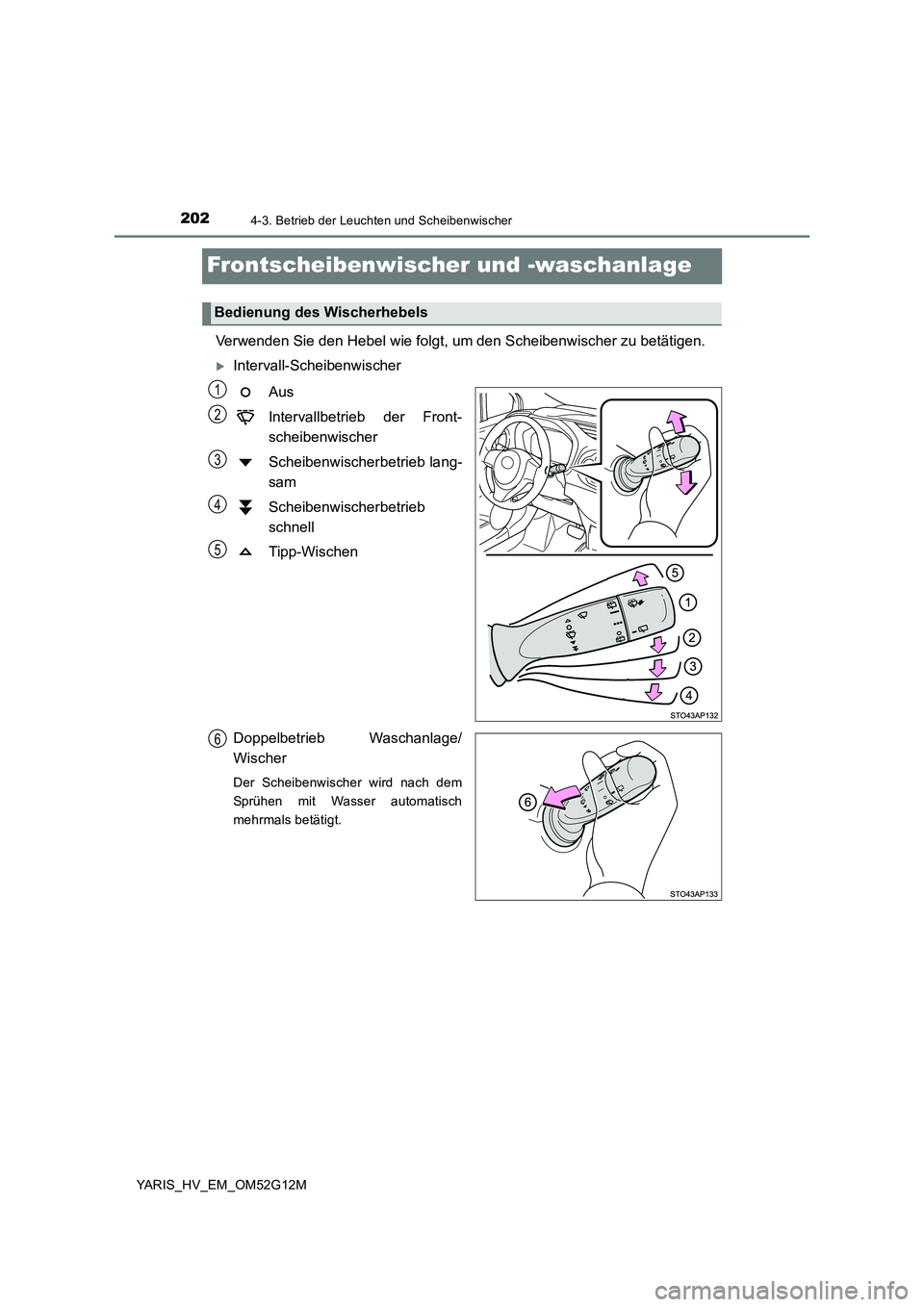

2024-3. Betrieb der Leuchten und Scheibenwischer
YARIS_HV_EM_OM52G12M
Frontscheibenwischer und -waschanlage
Verwenden Sie den Hebel wie folgt, um den Scheibenwischer zu betätigen.
Intervall-Scheibenwischer
Aus
Intervallbetrieb der Front-
scheibenwischer
Scheibenwischerbetrieb lang-
sam
Scheibenwischerbetrieb
schnell
Tipp-Wischen
Doppelbetrieb Waschanlage/
Wischer
Der Scheibenwischer wird nach dem
Sprühen mit Wasser automatisch
mehrmals betätigt.
Bedienung des Wischerhebels
1
2
3
4
5
6

2034-3. Betrieb der Leuchten und Scheibenwischer
4
Fahren
YARIS_HV_EM_OM52G12M

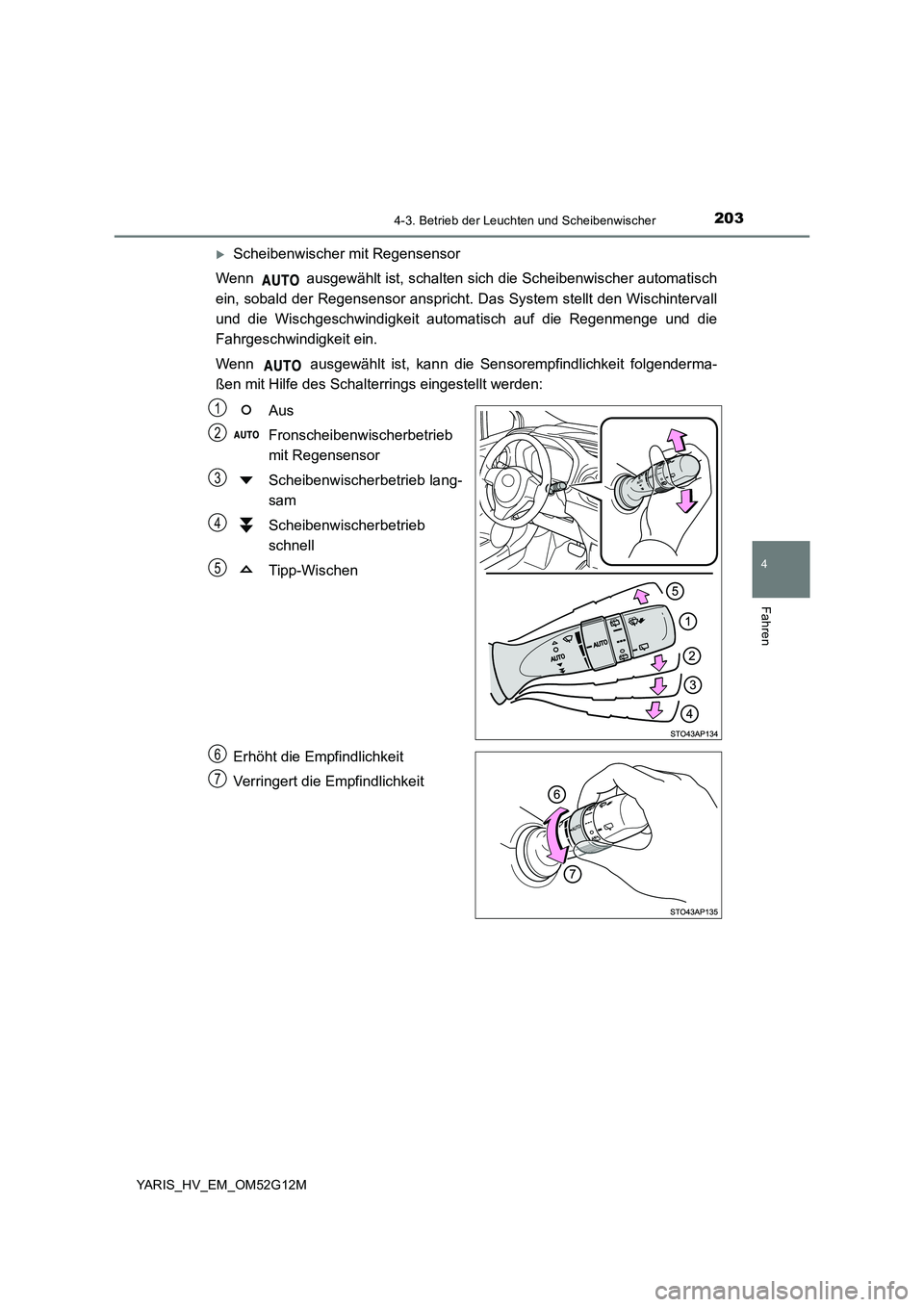

Scheibenwischer mit Regensensor
Wenn ausgewählt ist, schalten sich die Scheibenwischer automatisch
ein, sobald der Regensensor anspricht. Das System stellt den Wischintervall
und die Wischgeschwindigkeit automat isch auf die Regenmenge und die
Fahrgeschwindigkeit ein.
Wenn ausgewählt ist, kann die Sensorempfindlichkeit folgenderma-
ßen mit Hilfe des Schalterrings eingestellt werden:
Aus
Fronscheibenwischerbetrieb
mit Regensensor
Scheibenwischerbetrieb lang-
sam
Scheibenwischerbetrieb
schnell
Tipp-Wischen
Erhöht die Empfindlichkeit
Verringert die Empfindlichkeit
1
2
3
4
5
6
7

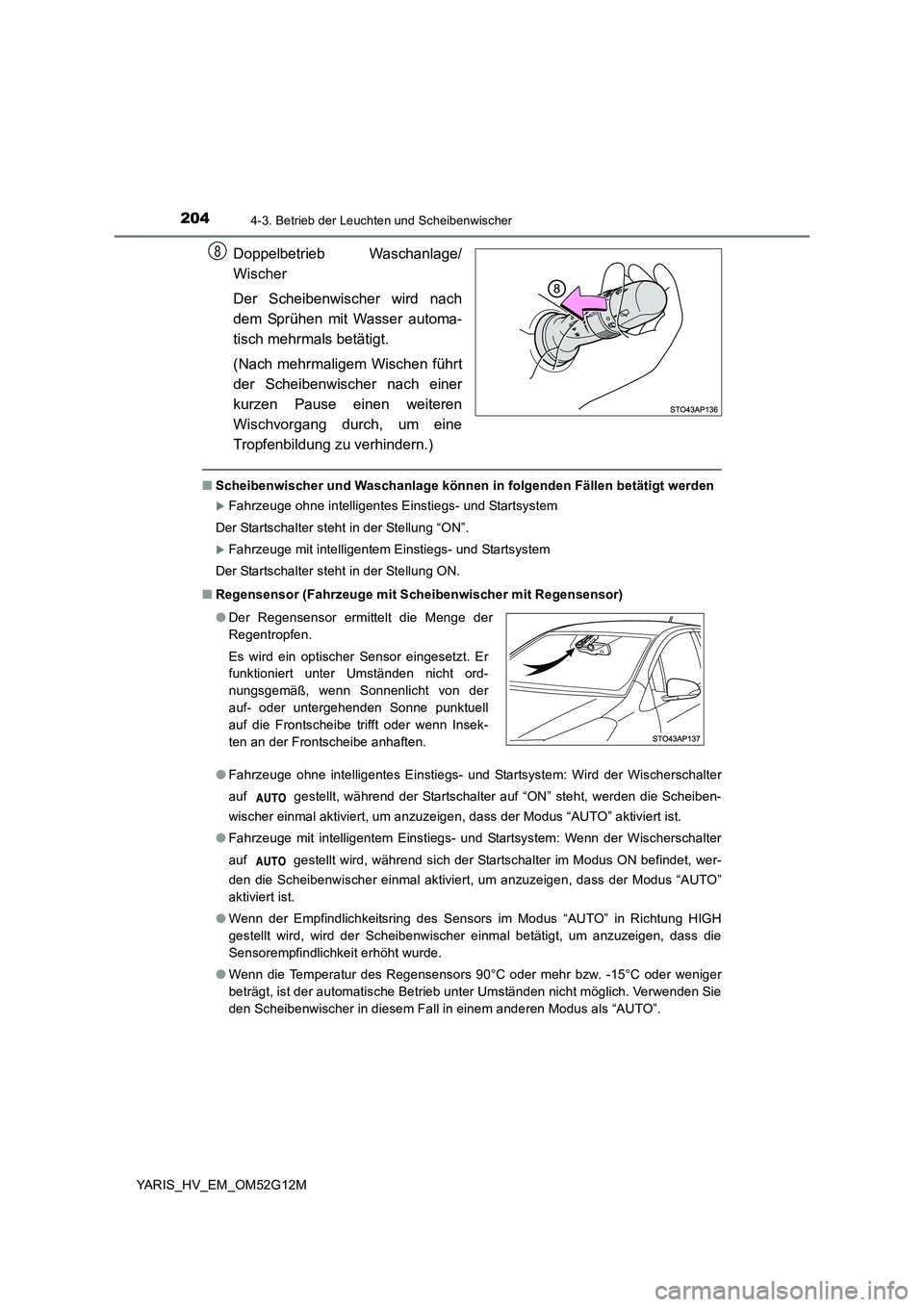

2044-3. Betrieb der Leuchten und Scheibenwischer
YARIS_HV_EM_OM52G12M
Doppelbetrieb Waschanlage/
Wischer
Der Scheibenwischer wird nach
dem Sprühen mit Wasser automa-
tisch mehrmals betätigt.
(Nach mehrmaligem Wischen führt
der Scheibenwischer nach einer
kurzen Pause einen weiteren
Wischvorgang durch, um eine
Tropfenbildung zu verhindern.)
■ Scheibenwischer und Waschanlage können in folgenden Fällen betätigt werden
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Der Startschalter steht in der Stellung “ON”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Der Startschalter steht in der Stellung ON.
■ Regensensor (Fahrzeuge mit Scheibenwischer mit Regensensor)
● Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Wird der Wischerschalter
auf gestellt, während der Startschalter auf “ON” steht, werden die Scheiben-
wischer einmal aktiviert, um anzuzeigen, dass der Modus “AUTO” aktiviert ist.
● Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Wenn der Wischerschalter
auf gestellt wird, während sich der Startschalter im Modus ON befindet, wer-
den die Scheibenwischer einmal aktiviert, um anzuzeigen, dass der Modus “AUTO”
aktiviert ist.
● Wenn der Empfindlichkeitsring des Sensors im Modus “AUTO” in Richtung HIGH
gestellt wird, wird der Scheibenwischer einmal betätigt, um anzuzeigen, dass die
Sensorempfindlichkeit erhöht wurde.
● Wenn die Temperatur des Regensensors 90°C oder mehr bzw. -15°C oder weniger
beträgt, ist der automatische Betrieb unter Umständen nicht möglich. Verwenden Sie
den Scheibenwischer in diesem Fall in einem anderen Modus als “AUTO”.
8
● Der Regensensor ermittelt die Menge der
Regentropfen.
Es wird ein optischer Sensor eingesetzt. Er
funktioniert unter Umständen nicht ord-
nungsgemäß, wenn Sonnenlicht von der
auf- oder untergehenden Sonne punktuell
auf die Frontscheibe trifft oder wenn Insek-
ten an der Frontscheibe anhaften.

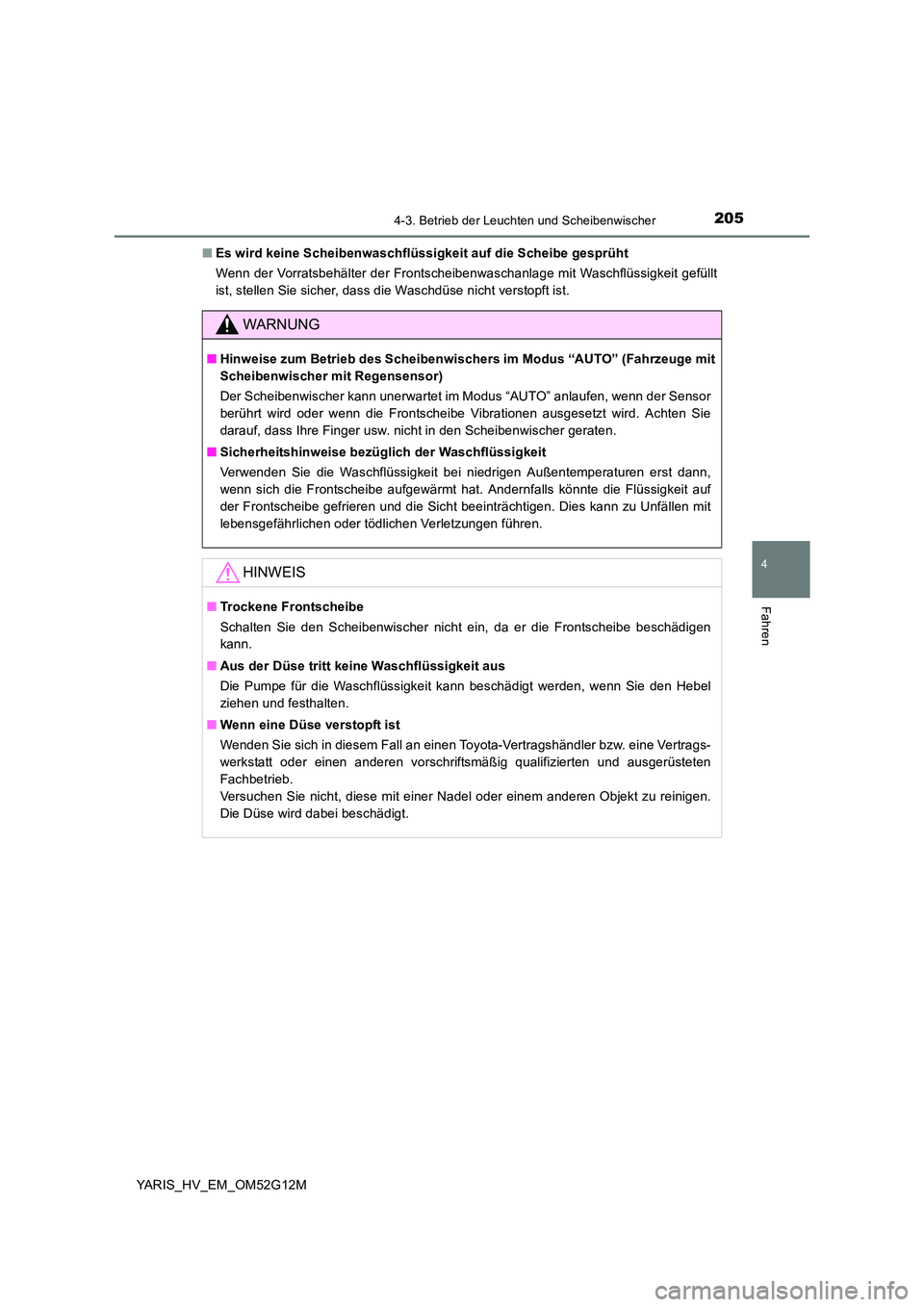

2054-3. Betrieb der Leuchten und Scheibenwischer
4
Fahren
YARIS_HV_EM_OM52G12M
■ Es wird keine Scheibenwaschflüssigkeit auf die Scheibe gesprüht
Wenn der Vorratsbehälter der Frontscheibenwaschanlage mit Waschflüssigkeit gefüllt
ist, stellen Sie sicher, dass die Waschdüse nicht verstopft ist.
WARNUNG
■ Hinweise zum Betrieb des Scheibenwischers im Modus “AUTO” (Fahrzeuge mit
Scheibenwischer mit Regensensor)
Der Scheibenwischer kann unerwartet im Modus “AUTO” anlaufen, wenn der Sensor
berührt wird oder wenn die Frontscheibe Vibrationen ausgesetzt wird. Achten Sie
darauf, dass Ihre Finger usw. nicht in den Scheibenwischer geraten.
■ Sicherheitshinweise bezüglich der Waschflüssigkeit
Verwenden Sie die Waschflüssigkeit bei niedrigen Außentemperaturen erst dann,
wenn sich die Frontscheibe aufgewärmt hat. Andernfalls könnte die Flüssigkeit auf
der Frontscheibe gefrieren und die Sicht beeinträchtigen. Dies kann zu Unfällen mit
lebensgefährlichen oder tödlichen Verletzungen führen.
HINWEIS
■ Trockene Frontscheibe
Schalten Sie den Scheibenwischer nicht ein, da er die Frontscheibe beschädigen
kann.
■ Aus der Düse tritt keine Waschflüssigkeit aus
Die Pumpe für die Waschflüssigkeit kann beschädigt werden, wenn Sie den Hebel
ziehen und festhalten.
■ Wenn eine Düse verstopft ist
Wenden Sie sich in diesem Fall an einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb.
Versuchen Sie nicht, diese mit einer Nadel oder einem anderen Objekt zu reinigen.
Die Düse wird dabei beschädigt.

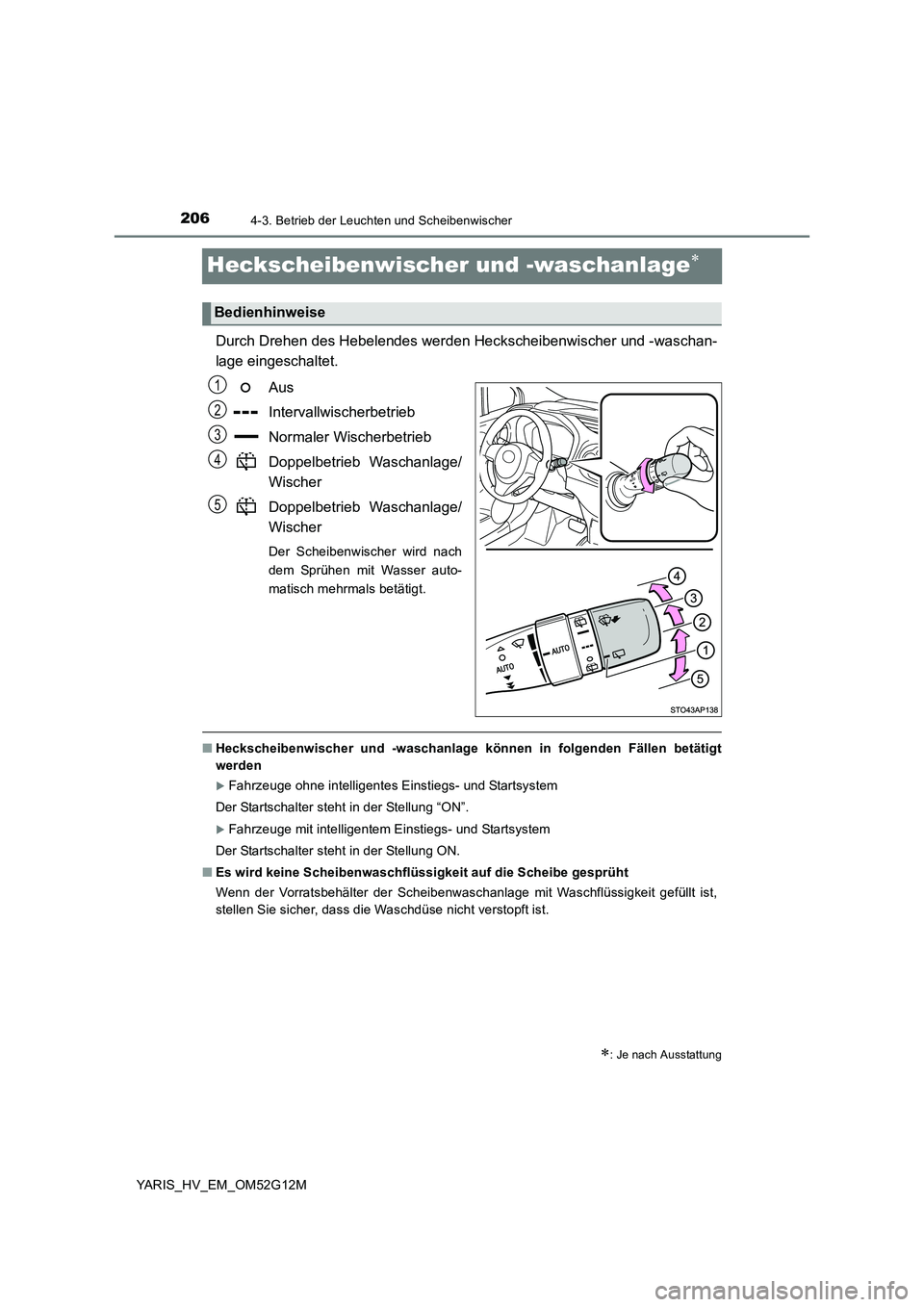

2064-3. Betrieb der Leuchten und Scheibenwischer
YARIS_HV_EM_OM52G12M
Heckscheibenwischer und -waschanlage
Durch Drehen des Hebelendes werden Heckscheibenwischer und -waschan-
lage eingeschaltet.
Aus
Intervallwischerbetrieb
Normaler Wischerbetrieb
Doppelbetrieb Waschanlage/
Wischer
Doppelbetrieb Waschanlage/
Wischer
Der Scheibenwischer wird nach
dem Sprühen mit Wasser auto-
matisch mehrmals betätigt.
■ Heckscheibenwischer und -waschanlage können in folgenden Fällen betätigt
werden
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Der Startschalter steht in der Stellung “ON”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Der Startschalter steht in der Stellung ON.
■ Es wird keine Scheibenwaschflüssigkeit auf die Scheibe gesprüht
Wenn der Vorratsbehälter der Scheibenwaschanlage mit Waschflüssigkeit gefüllt ist,
stellen Sie sicher, dass die Waschdüse nicht verstopft ist.
: Je nach Ausstattung
Bedienhinweise
1
2
3
4
5

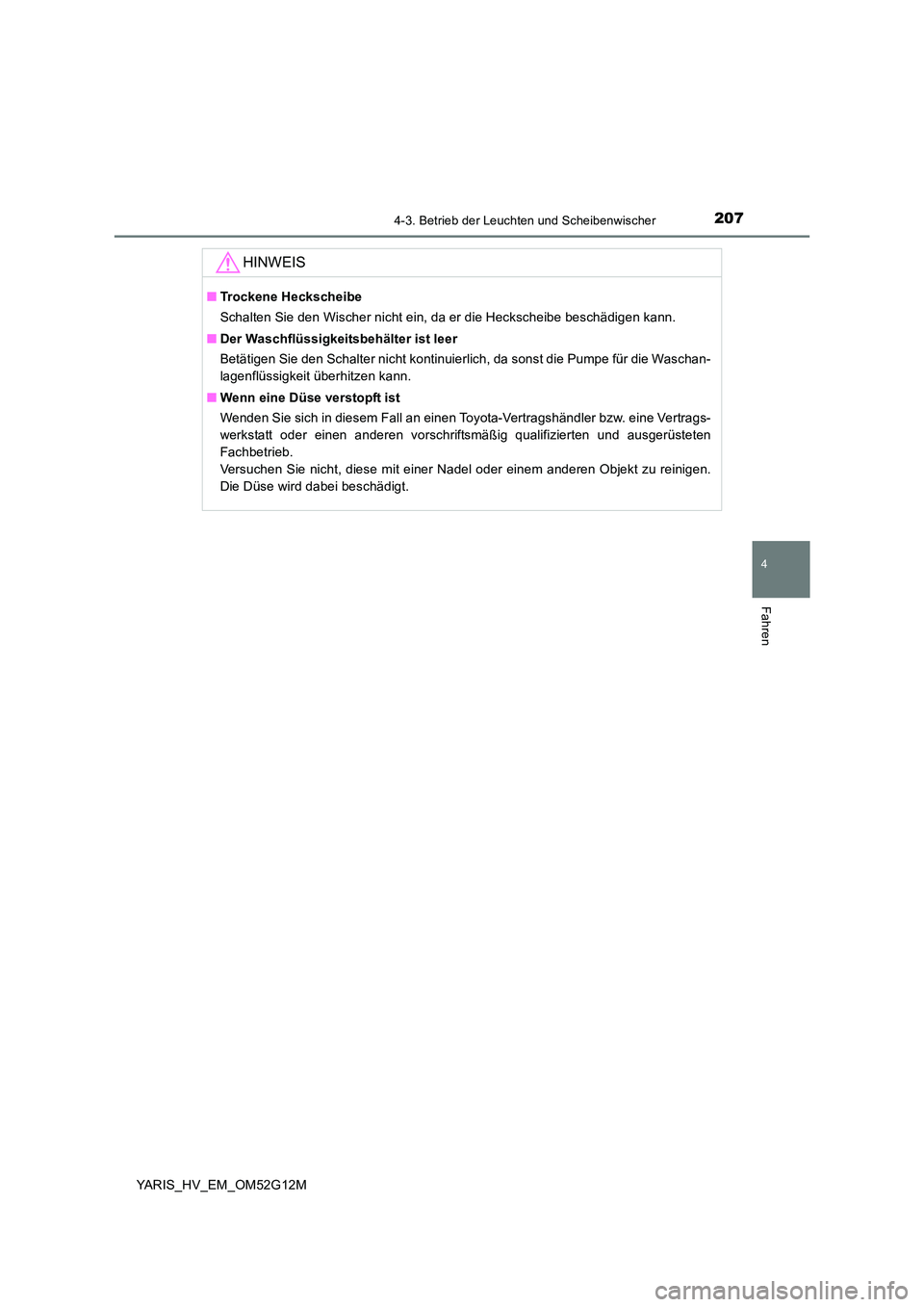

2074-3. Betrieb der Leuchten und Scheibenwischer
4
Fahren
YARIS_HV_EM_OM52G12M
HINWEIS
■Trockene Heckscheibe
Schalten Sie den Wischer nicht ein, da er die Heckscheibe beschädigen kann.
■ Der Waschflüssigkeitsbehälter ist leer
Betätigen Sie den Schalter nicht kontinuierlich, da sonst die Pumpe für die Waschan-
lagenflüssigkeit überhitzen kann.
■ Wenn eine Düse verstopft ist
Wenden Sie sich in diesem Fall an einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb.
Versuchen Sie nicht, diese mit einer Nadel oder einem anderen Objekt zu reinigen.
Die Düse wird dabei beschädigt.

2084-4. Tanken
YARIS_HV_EM_OM52G12M

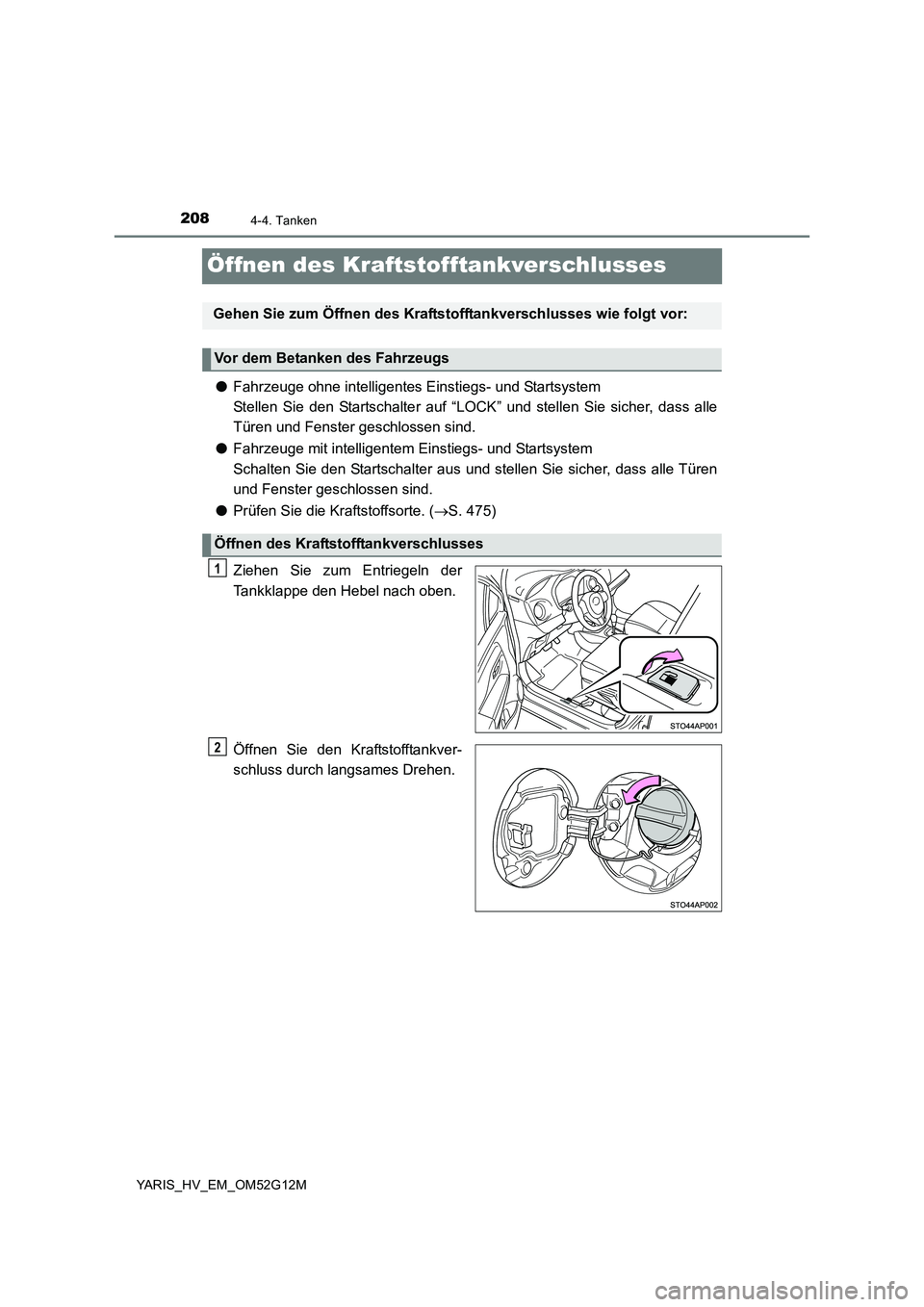

Öffnen des Kraftstofftankverschlusses
●Fahrzeuge ohne intelligentes Einstiegs- und Startsystem
Stellen Sie den Startschalter auf “LOCK” und stellen Sie sicher, dass alle
Türen und Fenster geschlossen sind.
● Fahrzeuge mit intelligentem Einstiegs- und Startsystem
Schalten Sie den Startschalter aus und stellen Sie sicher, dass alle Türen
und Fenster geschlossen sind.
● Prüfen Sie die Kraftstoffsorte. (S. 475)
Ziehen Sie zum Entriegeln der
Tankklappe den Hebel nach oben.
Öffnen Sie den Kraftstofftankver-
schluss durch langsames Drehen.
Gehen Sie zum Öffnen des Krafts tofftankverschlusses wie folgt vor:
Vor dem Betanken des Fahrzeugs
Öffnen des Kraftstofftankverschlusses
1
2

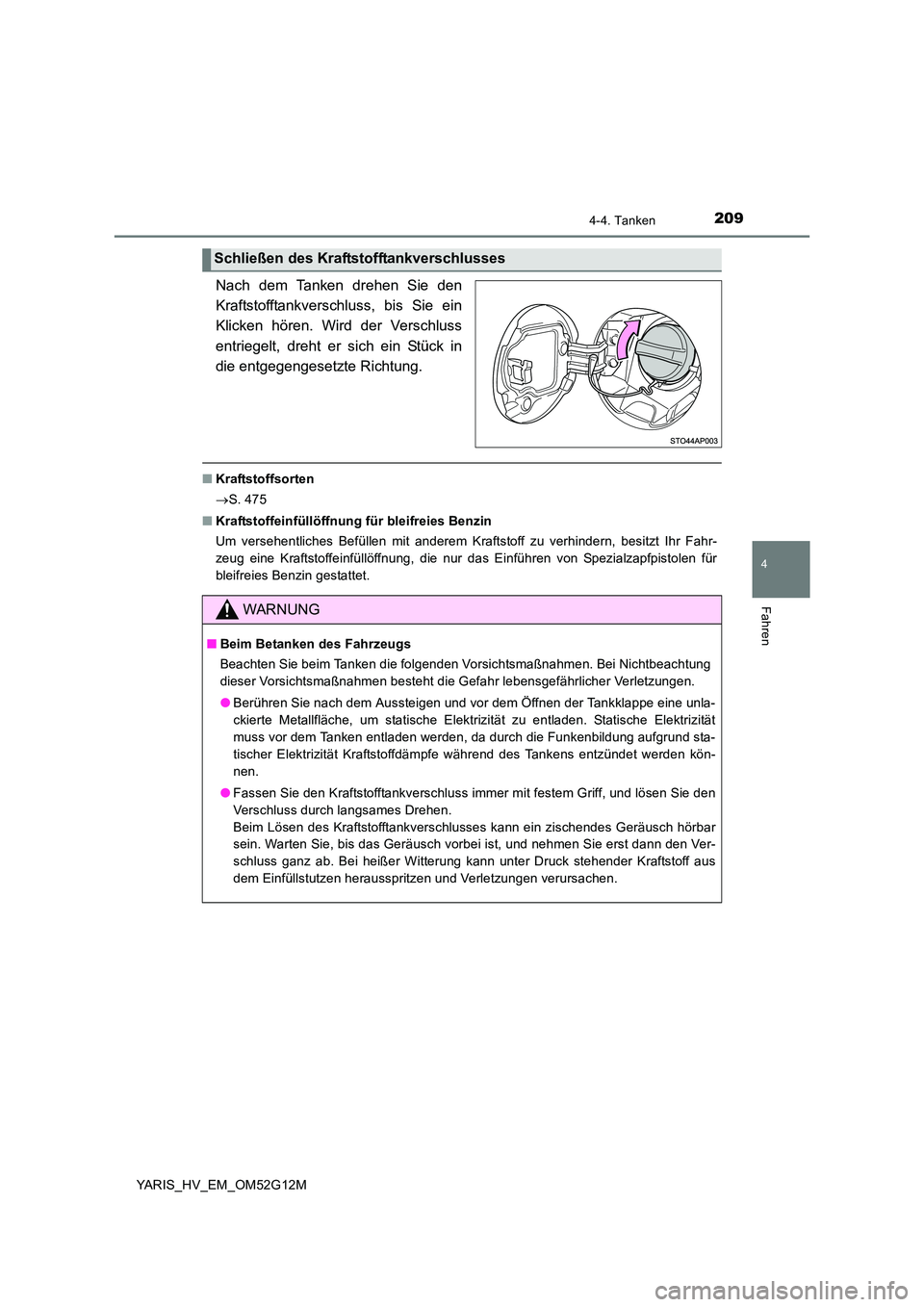

2094-4. Tanken
4
Fahren
YARIS_HV_EM_OM52G12M
Nach dem Tanken drehen Sie den
Kraftstofftankverschluss, bis Sie ein
Klicken hören. Wird der Verschluss
entriegelt, dreht er sich ein Stück in
die entgegengesetzte Richtung.
■ Kraftstoffsorten
 S. 475
■ Kraftstoffeinfüllöffnung für bleifreies Benzin
Um versehentliches Befüllen mit anderem Kraftstoff zu verhindern, besitzt Ihr Fahr-
zeug eine Kraftstoffeinfüllöffnung, die nur das Einführen von Spezialzapfpistolen für
bleifreies Benzin gestattet.
Schließen des Kraftstofftankverschlusses
WARNUNG
■ Beim Betanken des Fahrzeugs
Beachten Sie beim Tanken die folgenden Vorsichtsmaßnahmen. Bei Nichtbeachtung
dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährlicher Verletzungen.
● Berühren Sie nach dem Aussteigen und vor dem Öffnen der Tankklappe eine unla-
ckierte Metallfläche, um statische Elektrizität zu entladen. Statische Elektrizität
muss vor dem Tanken entladen werden, da durch die Funkenbildung aufgrund sta-
tischer Elektrizität Kraftstoffdämpfe während des Tankens entzündet werden kön-
nen.
● Fassen Sie den Kraftstofftankverschluss immer mit festem Griff, und lösen Sie den
Verschluss durch langsames Drehen.
Beim Lösen des Kraftstofftankverschlusses kann ein zischendes Geräusch hörbar
sein. Warten Sie, bis das Geräusch vorbei ist, und nehmen Sie erst dann den Ver-
schluss ganz ab. Bei heißer Witterung kann unter Druck stehender Kraftstoff aus
dem Einfüllstutzen herausspritzen und Verletzungen verursachen.

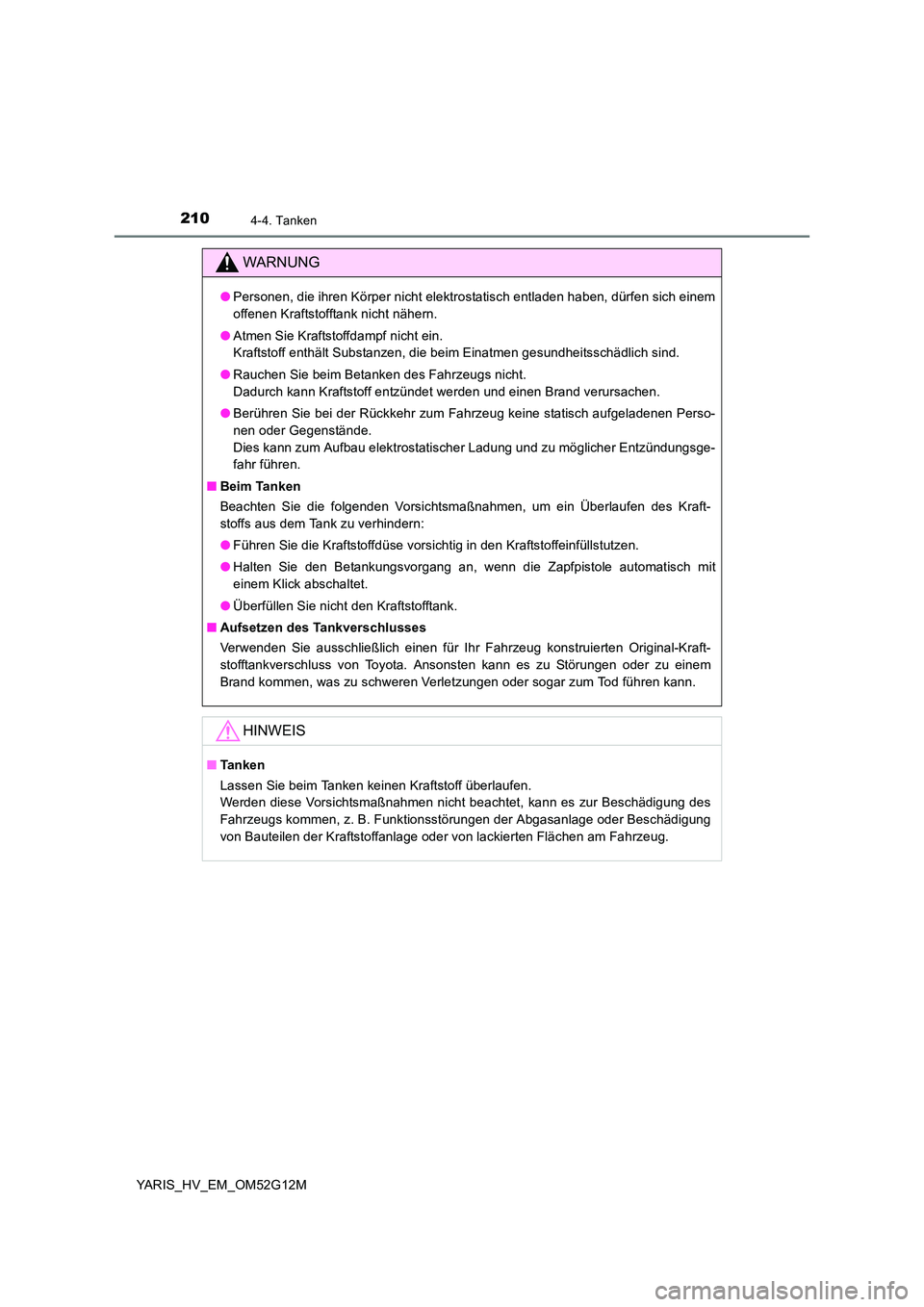

2104-4. Tanken
YARIS_HV_EM_OM52G12M
WARNUNG
●Personen, die ihren Körper nicht elektrostatisch entladen haben, dürfen sich einem
offenen Kraftstofftank nicht nähern.
● Atmen Sie Kraftstoffdampf nicht ein.
Kraftstoff enthält Substanzen, die beim Einatmen gesundheitsschädlich sind.
● Rauchen Sie beim Betanken des Fahrzeugs nicht.
Dadurch kann Kraftstoff entzündet werden und einen Brand verursachen.
● Berühren Sie bei der Rückkehr zum Fahrzeug keine statisch aufgeladenen Perso-
nen oder Gegenstände.
Dies kann zum Aufbau elektrostatischer Ladung und zu möglicher Entzündungsge-
fahr führen.
■ Beim Tanken
Beachten Sie die folgenden Vorsichtsmaßnahmen, um ein Überlaufen des Kraft-
stoffs aus dem Tank zu verhindern:
● Führen Sie die Kraftstoffdüse vorsichtig in den Kraftstoffeinfüllstutzen.
● Halten Sie den Betankungsvorgang an, wenn die Zapfpistole automatisch mit
einem Klick abschaltet.
● Überfüllen Sie nicht den Kraftstofftank.
■ Aufsetzen des Tankverschlusses
Verwenden Sie ausschließlich einen für Ihr Fahrzeug konstruierten Original-Kraft-
stofftankverschluss von Toyota. Ansonsten kann es zu Störungen oder zu einem
Brand kommen, was zu schweren Verletzungen oder sogar zum Tod führen kann.
HINWEIS
■ Ta n k e n
Lassen Sie beim Tanken keinen Kraftstoff überlaufen.
Werden diese Vorsichtsmaßnahmen nicht beachtet, kann es zur Beschädigung des
Fahrzeugs kommen, z. B. Funktionsstörungen der Abgasanlage oder Beschädigung
von Bauteilen der Kraftstoffanlage oder von lackierten Flächen am Fahrzeug.
