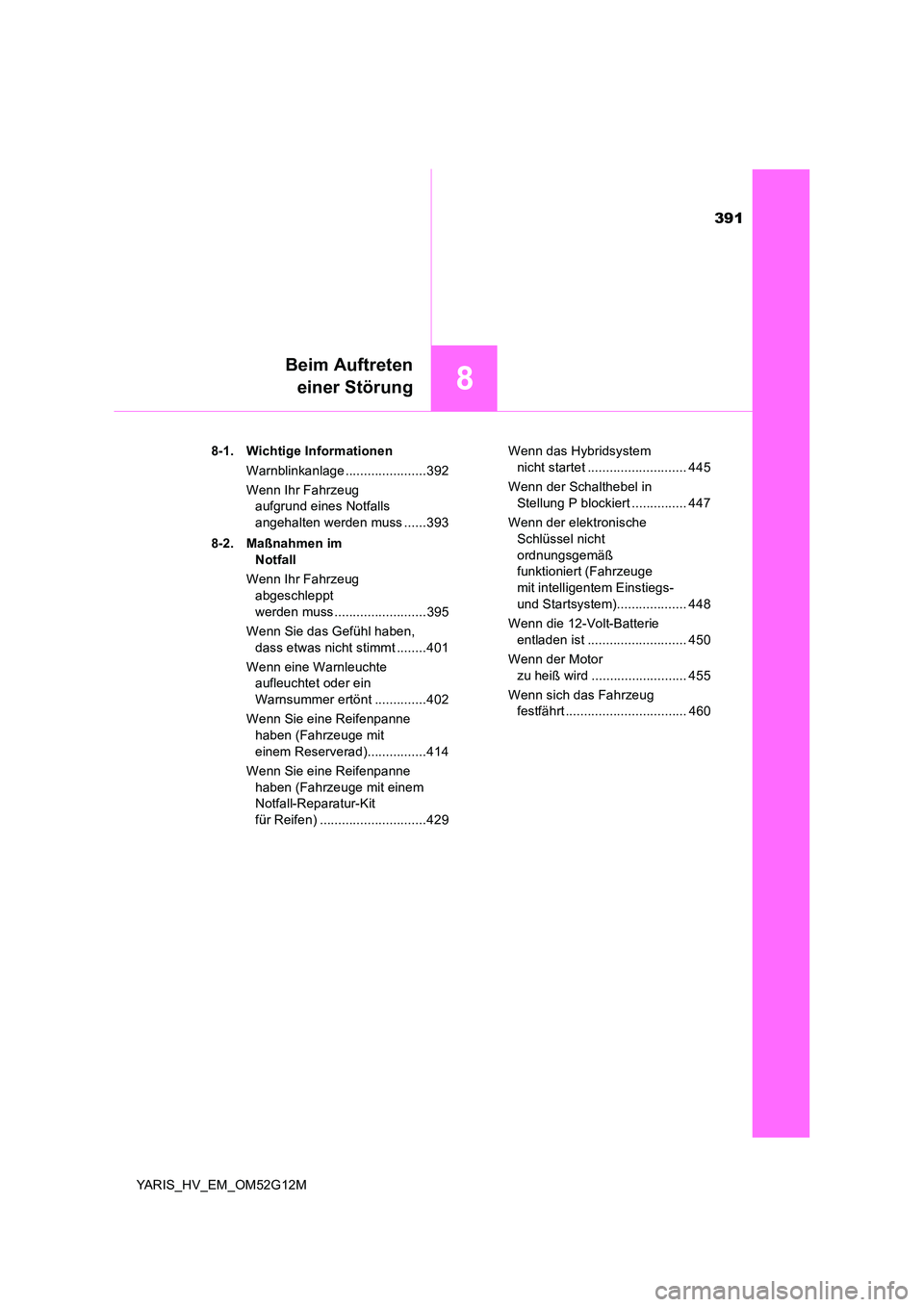

TOYOTA YARIS 2016 Betriebsanleitungen (in German)

391
8
Beim Auftreteneiner Störung
YARIS_HV_EM_OM52G12M 8-1. Wichtige Informationen
Warnblinkanlage ......................392
Wenn Ihr Fahrzeug aufgrund eines Notfalls
angehalten werden muss ......393
8-2. Maßnahmen im Notfall
Wenn Ihr Fahrzeug abgeschleppt
werden muss .........................395
Wenn Sie das Gefühl haben, dass etwas nicht stimmt ........401
Wenn eine Warnleuchte aufleuchtet oder ein
Warnsummer ertönt ..............402
Wenn Sie eine Reifenpanne haben (Fahrzeuge mit
einem Reserverad)................414
Wenn Sie eine Reifenpanne haben (Fahrzeuge mit einem
Notfall-Reparatur-Kit
für Reifen) .............................429 Wenn das Hybridsystem
nicht startet ........................... 445
Wenn der Schalthebel in Stellung P blockiert ............... 447
Wenn der elektronische Schlüssel nicht
ordnungsgemäß
funktioniert (Fahrzeuge
mit intelligentem Einstiegs-
und Startsystem)................... 448
Wenn die 12-Volt-Batterie entladen ist ........................... 450
Wenn der Motor zu heiß wird .......................... 455
Wenn sich das Fahrzeug festfährt ................................. 460

3928-1. Wichtige Informationen
YARIS_HV_EM_OM52G12M

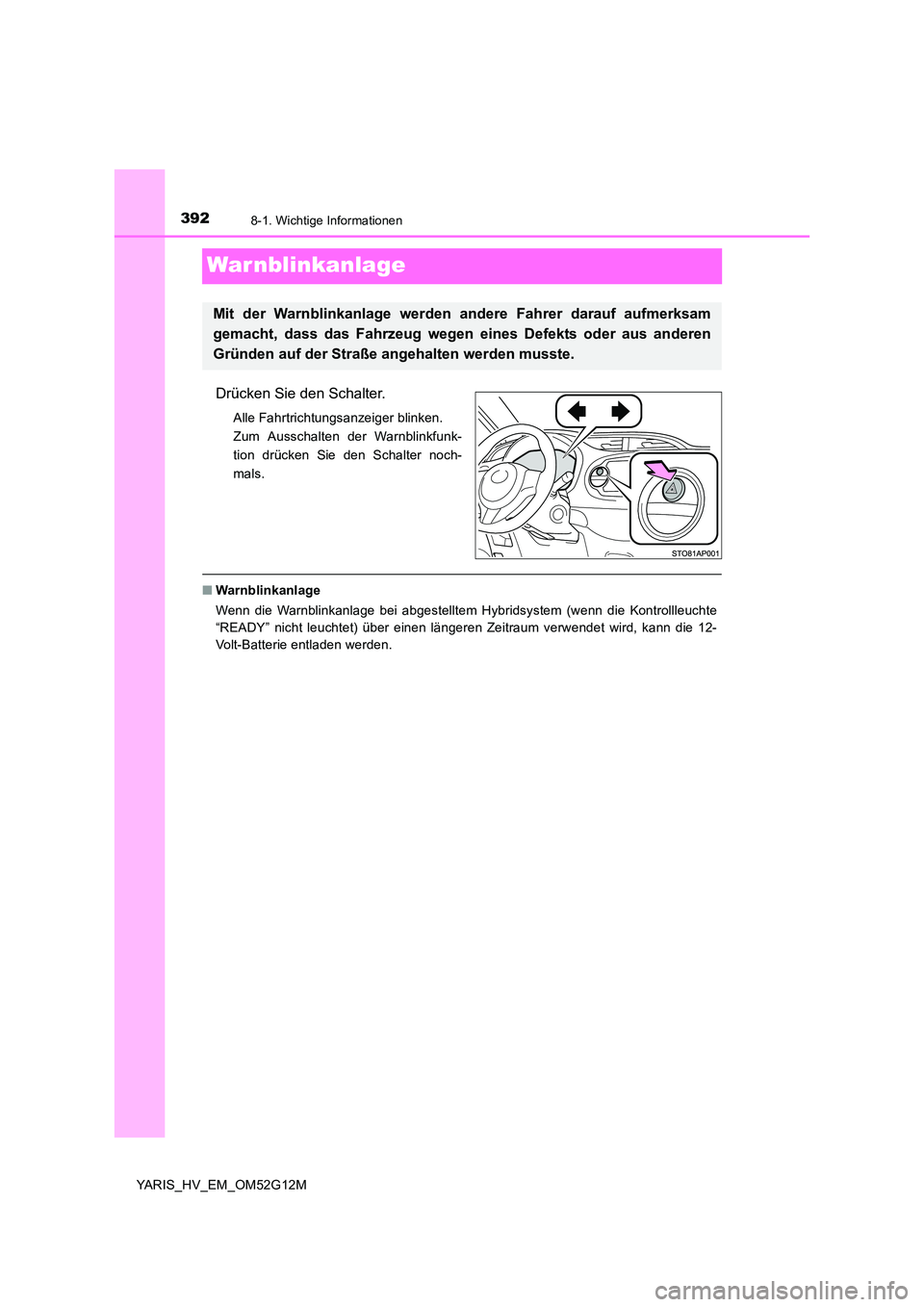

War nblinkanlage
Drücken Sie den Schalter.
Alle Fahrtrichtungsanzeiger blinken.
Zum Ausschalten der Warnblinkfunk-
tion drücken Sie den Schalter noch-
mals.
■ Warnblinkanlage
Wenn die Warnblinkanlage bei abgestelltem Hybridsystem (wenn die Kontrollleuchte
“READY” nicht leuchtet) über einen längeren Zeitraum verwendet wird, kann die 12-
Volt-Batterie entladen werden.
Mit der Warnblinkanlage werden andere Fahrer darauf aufmerksam
gemacht, dass das Fahrzeug wegen eines Defekts oder aus anderen
Gründen auf der Straße angehalten werden musste.

3938-1. Wichtige Informationen
8
Beim Auftreten einer Störung
YARIS_HV_EM_OM52G12M

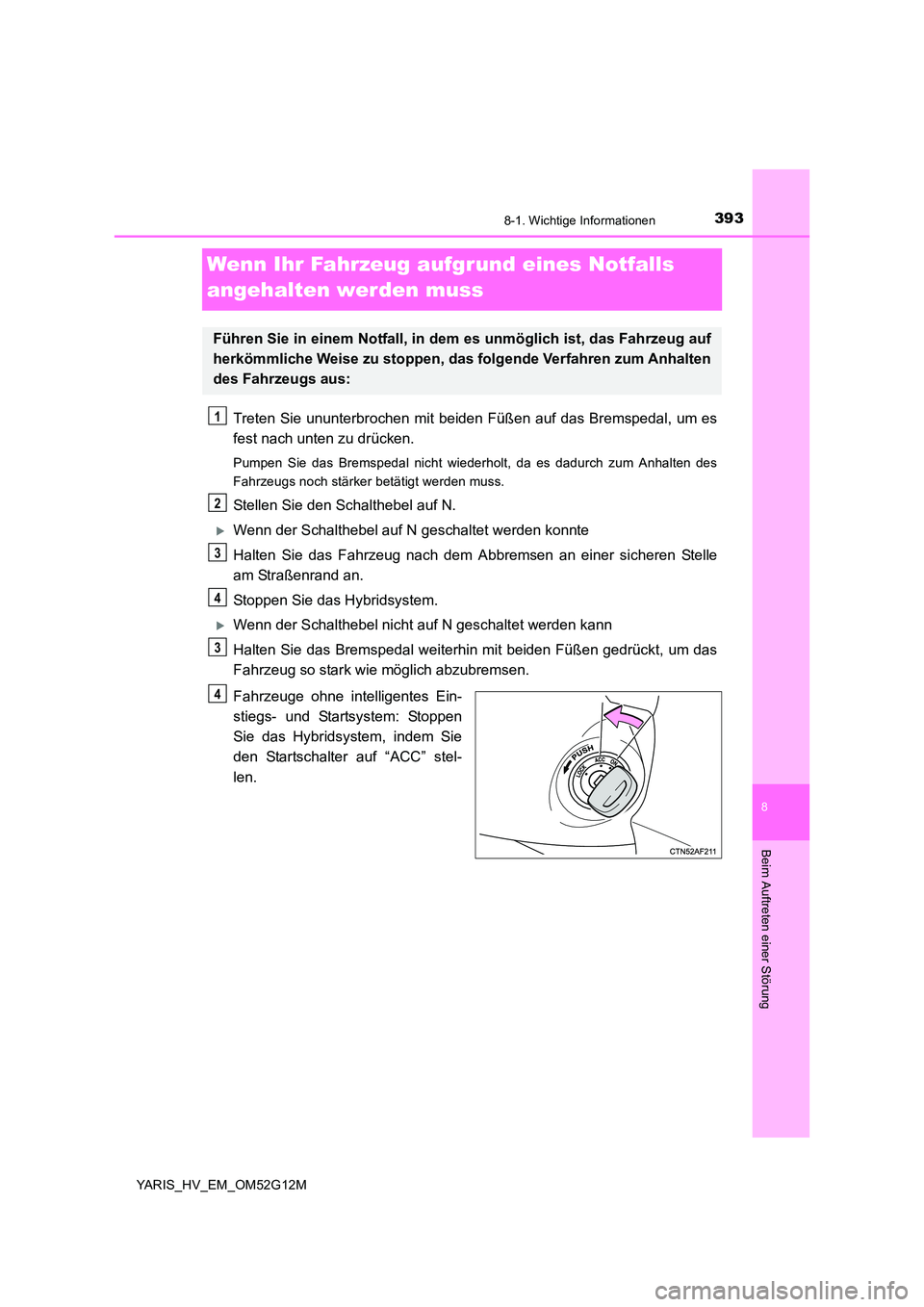

Wenn Ihr Fahrzeug aufgrund eines Notfalls
angehalten werden muss
Treten Sie ununterbrochen mit beiden Füßen auf das Bremspedal, um es
fest nach unten zu drücken.
Pumpen Sie das Bremspedal nicht wiederholt, da es dadurch zum Anhalten des
Fahrzeugs noch stärker betätigt werden muss.
Stellen Sie den Schalthebel auf N.
Wenn der Schalthebel auf N geschaltet werden konnte
Halten Sie das Fahrzeug nach dem Abbremsen an einer sicheren Stelle
am Straßenrand an.
Stoppen Sie das Hybridsystem.
Wenn der Schalthebel nicht auf N geschaltet werden kann
Halten Sie das Bremspedal weiterhin mit beiden Füßen gedrückt, um das
Fahrzeug so stark wie möglich abzubremsen.
Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem: Stoppen
Sie das Hybridsystem, indem Sie
den Startschalter auf “ACC” stel-
len.
Führen Sie in einem Notfall, in dem es unmöglich ist, das Fahrzeug auf
herkömmliche Weise zu stoppen, das folgende Verfahren zum Anhalten
des Fahrzeugs aus:
1
2
3
4
3
4

3948-1. Wichtige Informationen
YARIS_HV_EM_OM52G12M

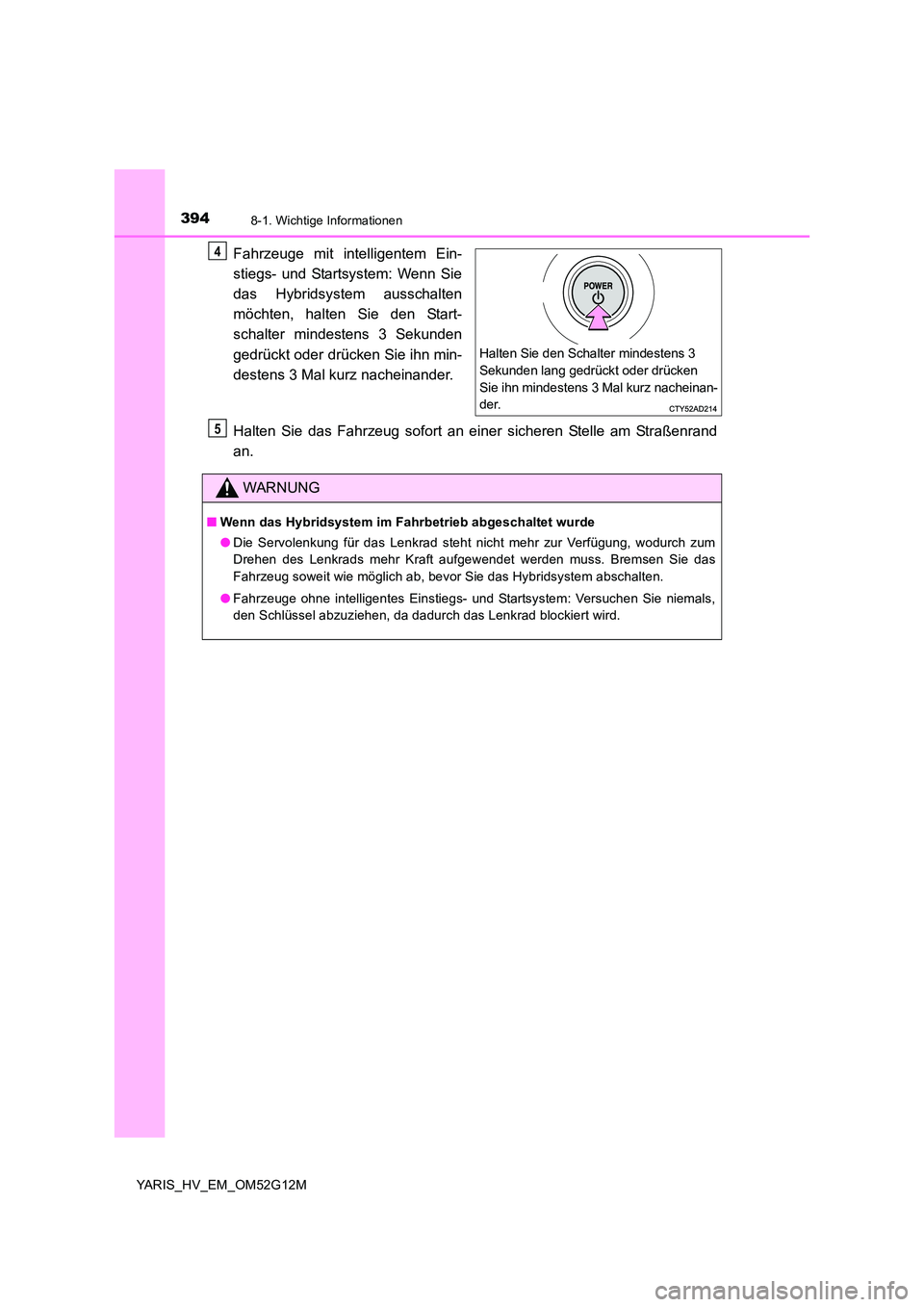

Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem: Wenn Sie
das Hybridsystem ausschalten
möchten, halten Sie den Start-
schalter mindestens 3 Sekunden
gedrückt oder drücken Sie ihn min-
destens 3 Mal kurz nacheinander.
Halten Sie das Fahrzeug sofort an einer sicheren Stelle am Straßenrand
an.
Halten Sie den Schalter mindestens 3
Sekunden lang gedrückt oder drücken
Sie ihn mindestens 3 Mal kurz nacheinan-
der.
4
WARNUNG
■ Wenn das Hybridsystem im Fahrbetrieb abgeschaltet wurde
● Die Servolenkung für das Lenkrad steht nicht mehr zur Verfügung, wodurch zum
Drehen des Lenkrads mehr Kraft aufgewendet werden muss. Bremsen Sie das
Fahrzeug soweit wie möglich ab, bevor Sie das Hybridsystem abschalten.
● Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Versuchen Sie niemals,
den Schlüssel abzuziehen, da dadurch das Lenkrad blockiert wird.
5

3958-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_EM_OM52G12M

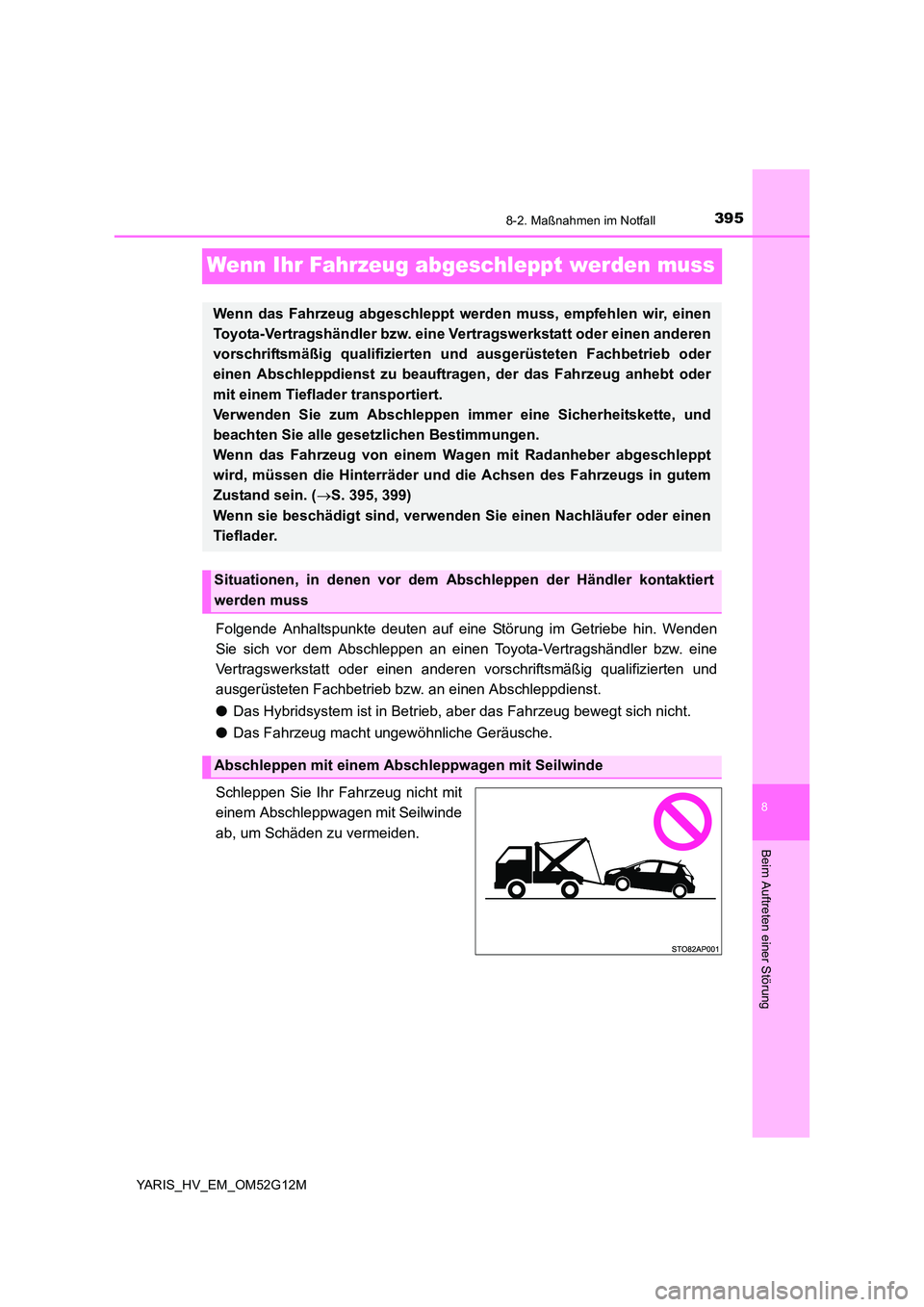

Wenn Ihr Fahrzeug abgeschleppt werden muss
Folgende Anhaltspunkte deuten auf eine Störung im Getriebe hin. Wenden
Sie sich vor dem Abschleppen an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb bzw. an einen Abschleppdienst.
● Das Hybridsystem ist in Betrieb, aber das Fahrzeug bewegt sich nicht.
● Das Fahrzeug macht ungewöhnliche Geräusche.
Schleppen Sie Ihr Fahrzeug nicht mit
einem Abschleppwagen mit Seilwinde
ab, um Schäden zu vermeiden.
Wenn das Fahrzeug abgeschleppt werden muss, empfehlen wir, einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb oder
einen Abschleppdienst zu beauftragen, der das Fahrzeug anhebt oder
mit einem Tieflader transportiert.
Verwenden Sie zum Abschleppen immer eine Sicherheitskette, und
beachten Sie alle gesetzlichen Bestimmungen.
Wenn das Fahrzeug von einem Wa gen mit Radanheber abgeschleppt
wird, müssen die Hinterräder und die Achsen des Fahrzeugs in gutem
Zustand sein. ( S. 395, 399)
Wenn sie beschädigt sind, verwenden Sie einen Nachläufer oder einen
Tieflader.
Situationen, in denen vor dem Abschleppen der Händler kontaktiert
werden muss
Abschleppen mit einem Abschleppwagen mit Seilwinde

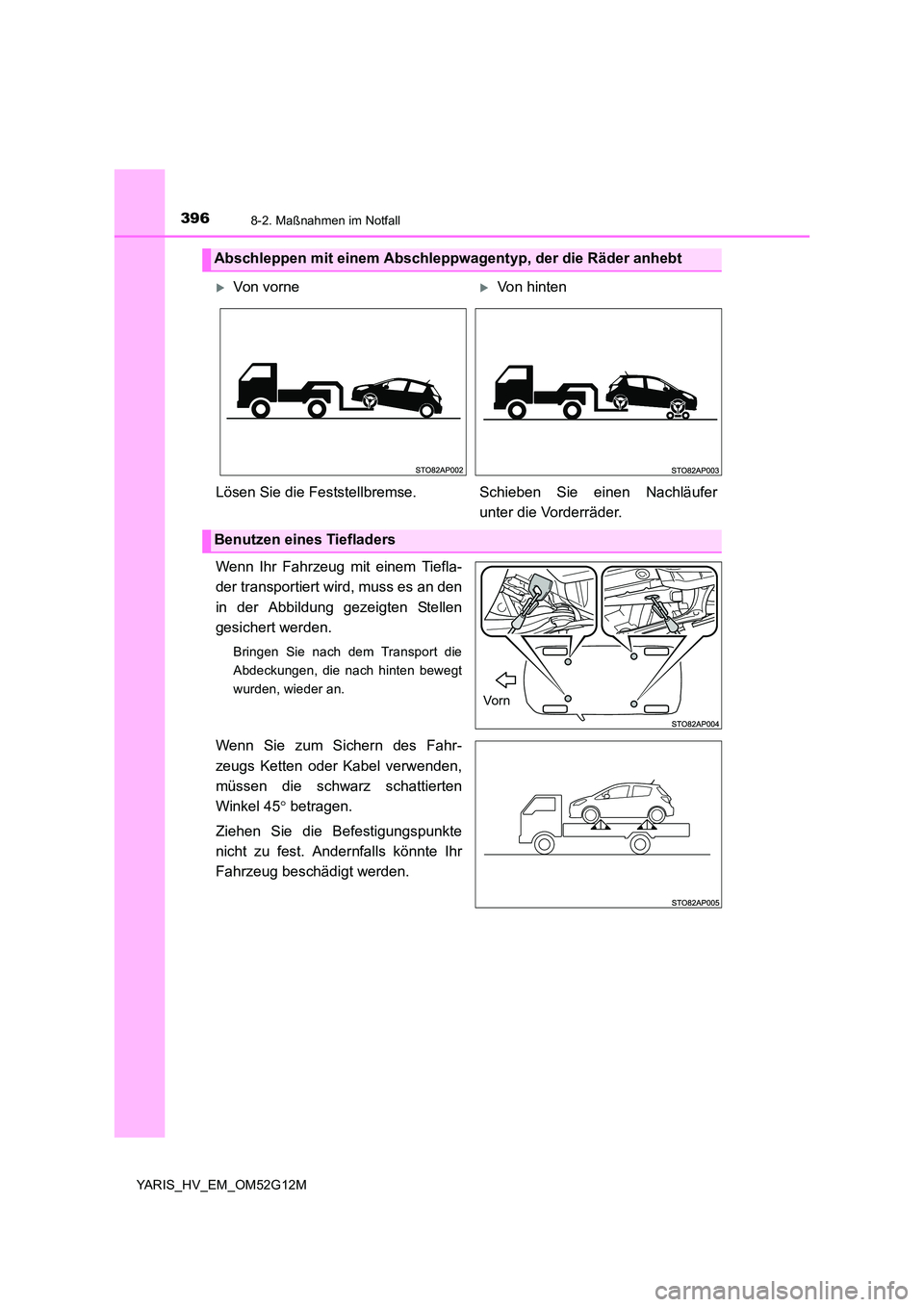

3968-2. Maßnahmen im Notfall
YARIS_HV_EM_OM52G12M
Wenn Ihr Fahrzeug mit einem Tiefla-
der transportiert wird, muss es an den
in der Abbildung gezeigten Stellen
gesichert werden.
Bringen Sie nach dem Transport die
Abdeckungen, die nach hinten bewegt
wurden, wieder an.
Wenn Sie zum Sichern des Fahr-
zeugs Ketten oder Kabel verwenden,
müssen die schwarz schattierten
Winkel 45  betragen.
Ziehen Sie die Befestigungspunkte
nicht zu fest. Andernfalls könnte Ihr
Fahrzeug beschädigt werden.
Abschleppen mit einem Abschleppwagentyp, der die Räder anhebt
Von vorneVon hinten
Lösen Sie die Feststellbremse. Schieben Sie einen Nachläufer
unter die Vorderräder.
Benutzen eines Tiefladers
Vo rn

3978-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_EM_OM52G12M

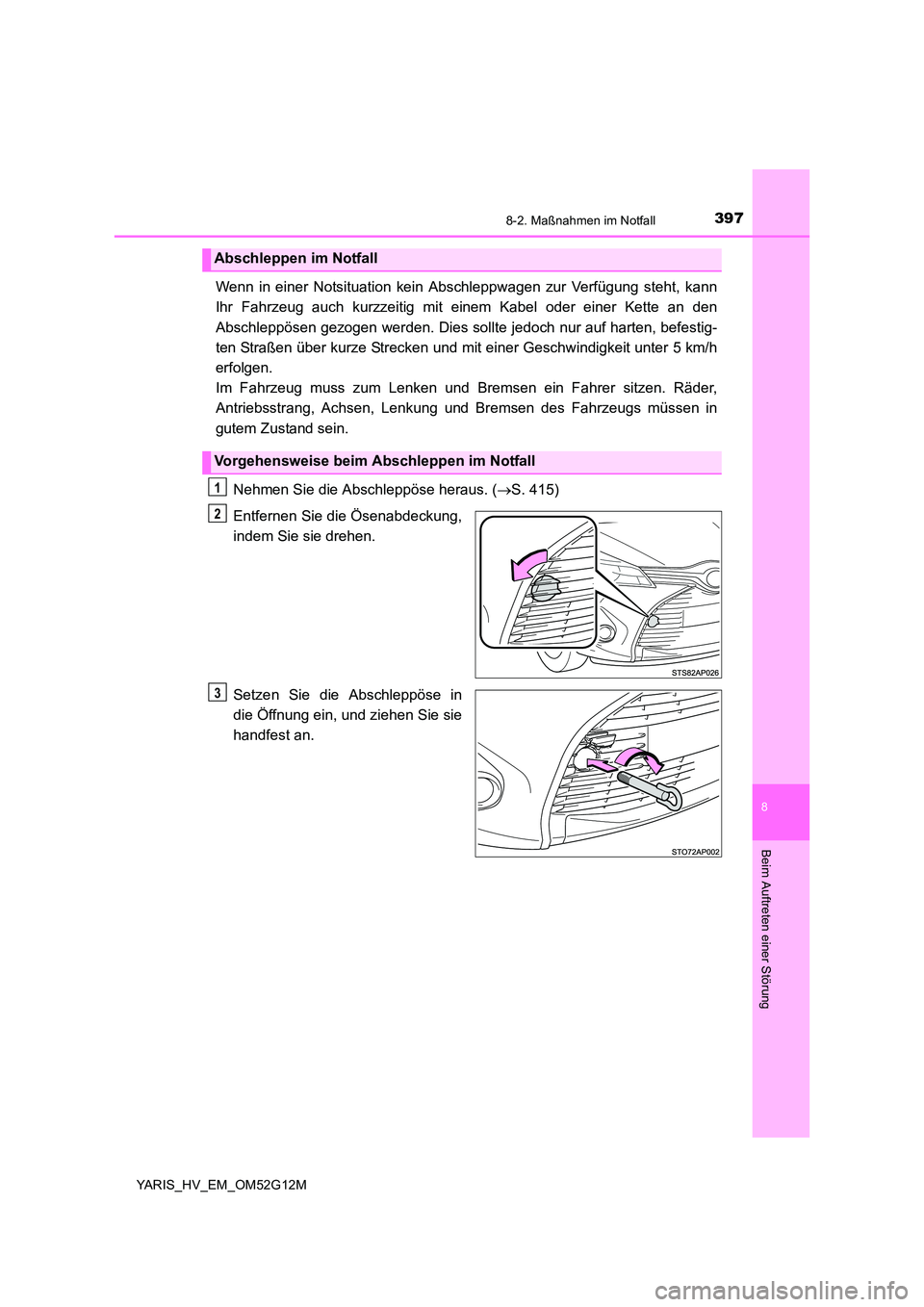

Wenn in einer Notsituation kein Abschleppwagen zur Verfügung steht, kann
Ihr Fahrzeug auch kurzzeitig mit einem Kabel oder einer Kette an den
Abschleppösen gezogen werden. Dies sollte jedoch nur auf harten, befestig-
ten Straßen über kurze Strecken und mit einer Geschwindigkeit unter 5 km/h
erfolgen.
Im Fahrzeug muss zum Lenken und Bremsen ein Fahrer sitzen. Räder,
Antriebsstrang, Achsen, Lenkung und Bremsen des Fahrzeugs müssen in
gutem Zustand sein.
Nehmen Sie die Abschleppöse heraus. ( S. 415)
Entfernen Sie die Ösenabdeckung,
indem Sie sie drehen.
Setzen Sie die Abschleppöse in
die Öffnung ein, und ziehen Sie sie
handfest an.
Abschleppen im Notfall
Vorgehensweise beim Abschleppen im Notfall
1
2
3

3988-2. Maßnahmen im Notfall
YARIS_HV_EM_OM52G12M

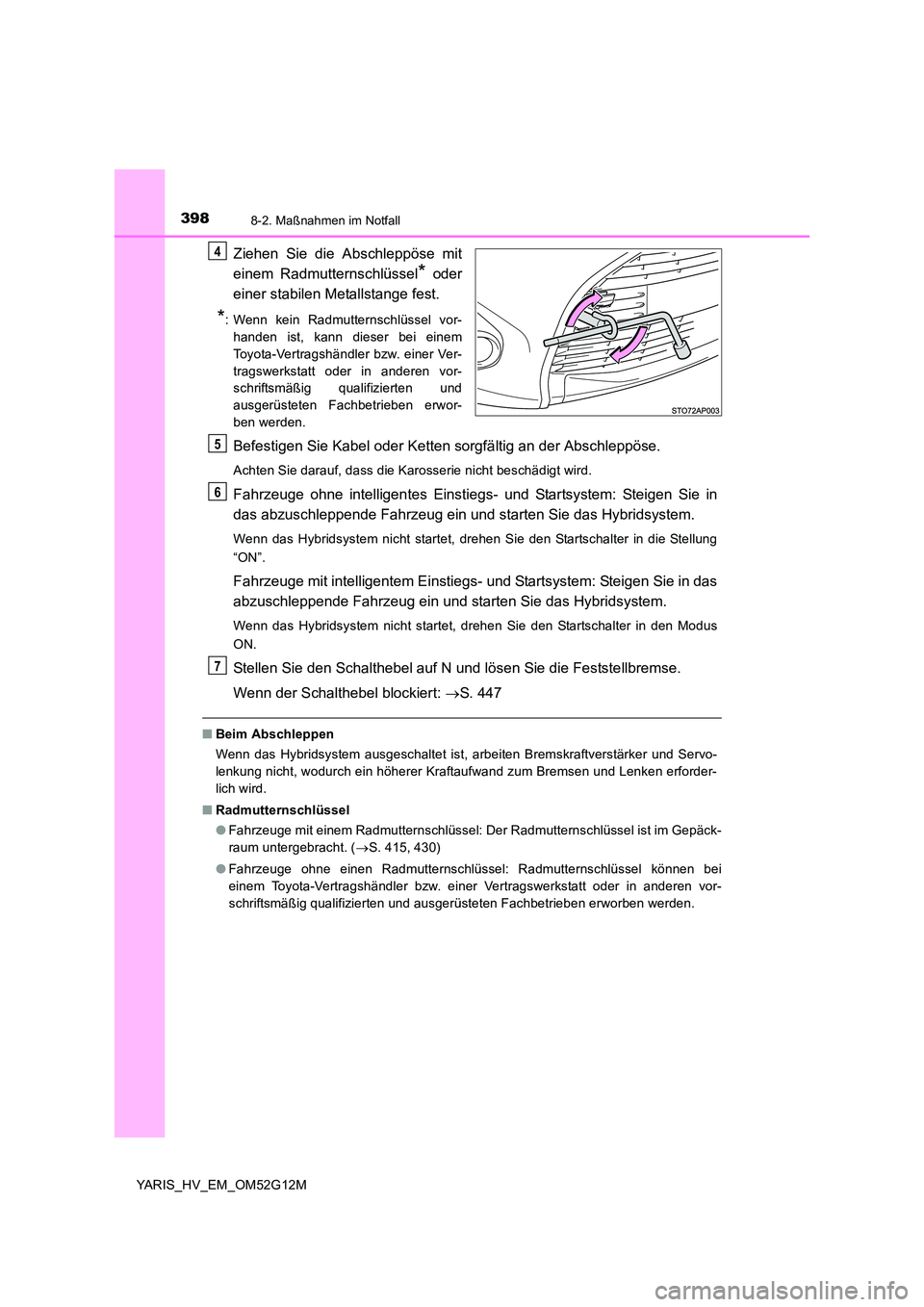

Ziehen Sie die Abschleppöse mit
einem Radmutternschlüssel* oder
einer stabilen Metallstange fest.
*: Wenn kein Radmutternschlüssel vor-
handen ist, kann dieser bei einem
Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder in anderen vor-
schriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieben erwor-
ben werden.
Befestigen Sie Kabel oder Ketten sorgfältig an der Abschleppöse.
Achten Sie darauf, dass die Karosserie nicht beschädigt wird.
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Steigen Sie in
das abzuschleppende Fahrzeug ein und starten Sie das Hybridsystem.
Wenn das Hybridsystem nicht startet, drehen Sie den Startschalter in die Stellung
“ON”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Steigen Sie in das
abzuschleppende Fahrzeug ein und starten Sie das Hybridsystem.
Wenn das Hybridsystem nicht startet, drehen Sie den Startschalter in den Modus
ON.
Stellen Sie den Schalthebel auf N und lösen Sie die Feststellbremse.
Wenn der Schalthebel blockiert: S. 447
■Beim Abschleppen
Wenn das Hybridsystem ausgeschaltet ist, arbeiten Bremskraftverstärker und Servo-
lenkung nicht, wodurch ein höherer Kraftaufwand zum Bremsen und Lenken erforder-
lich wird.
■ Radmutternschlüssel
● Fahrzeuge mit einem Radmutternschlüssel: Der Radmutternschlüssel ist im Gepäck-
raum untergebracht. ( S. 415, 430)
● Fahrzeuge ohne einen Radmutternschlüssel: Radmutternschlüssel können bei
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder in anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieben erworben werden.
4
5
6
7

3998-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_EM_OM52G12M

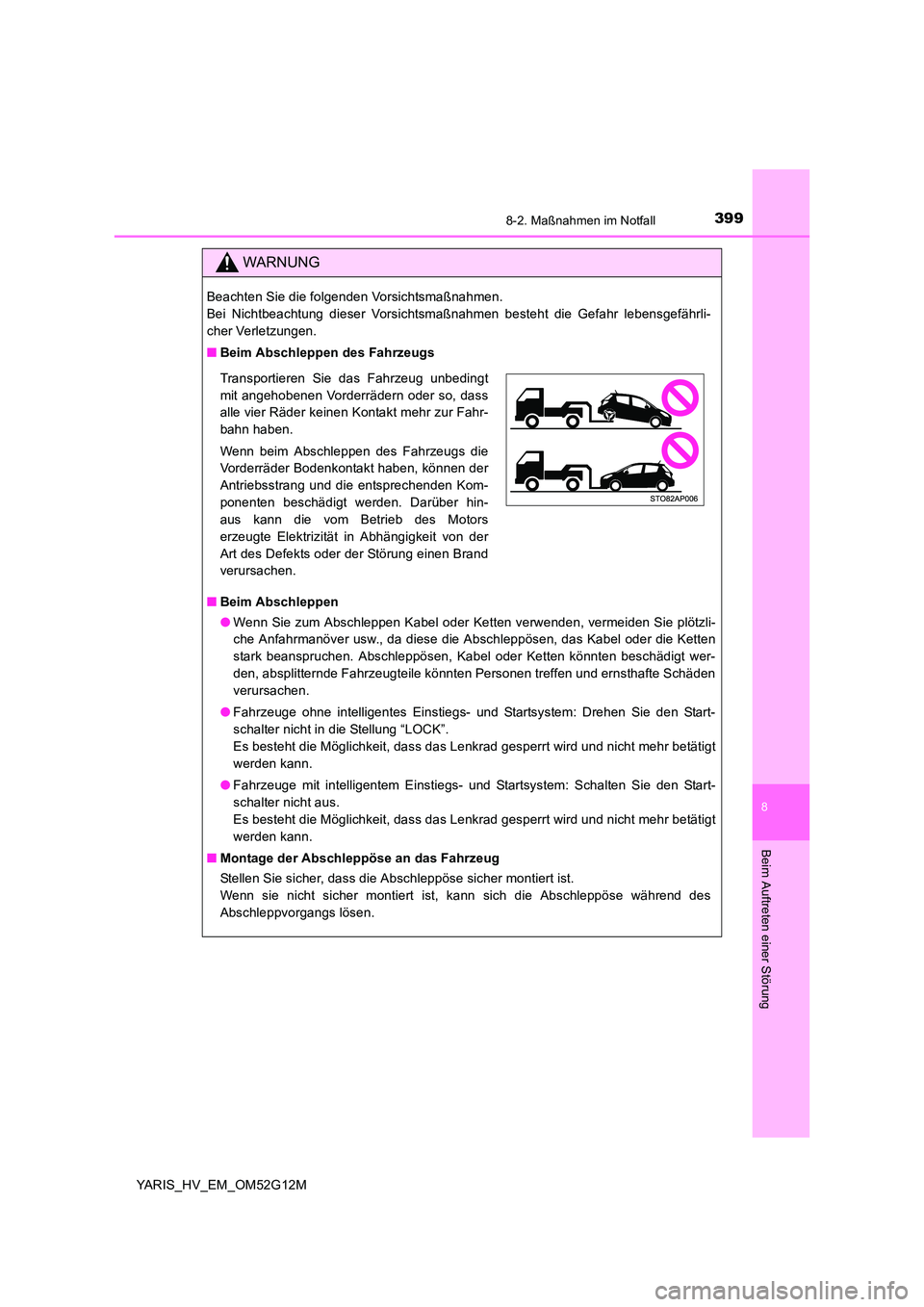

WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
■ Beim Abschleppen des Fahrzeugs
■ Beim Abschleppen
● Wenn Sie zum Abschleppen Kabel oder Ketten verwenden, vermeiden Sie plötzli-
che Anfahrmanöver usw., da diese die Abschleppösen, das Kabel oder die Ketten
stark beanspruchen. Abschleppösen, Kabel oder Ketten könnten beschädigt wer-
den, absplitternde Fahrzeugteile könnten Personen treffen und ernsthafte Schäden
verursachen.
● Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Drehen Sie den Start-
schalter nicht in die Stellung “LOCK”.
Es besteht die Möglichkeit, dass das Lenkrad gesperrt wird und nicht mehr betätigt
werden kann.
● Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Schalten Sie den Start-
schalter nicht aus.
Es besteht die Möglichkeit, dass das Lenkrad gesperrt wird und nicht mehr betätigt
werden kann.
■ Montage der Abschleppöse an das Fahrzeug
Stellen Sie sicher, dass die Abschleppöse sicher montiert ist.
Wenn sie nicht sicher montiert ist, kann sich die Abschleppöse während des
Abschleppvorgangs lösen.
Transportieren Sie das Fahrzeug unbedingt
mit angehobenen Vorderrädern oder so, dass
alle vier Räder keinen Kontakt mehr zur Fahr-
bahn haben.
Wenn beim Abschleppen des Fahrzeugs die
Vorderräder Bodenkontakt haben, können der
Antriebsstrang und die entsprechenden Kom-
ponenten beschädigt werden. Darüber hin-
aus kann die vom Betrieb des Motors
erzeugte Elektrizität in Abhängigkeit von der
Art des Defekts oder der Störung einen Brand
verursachen.

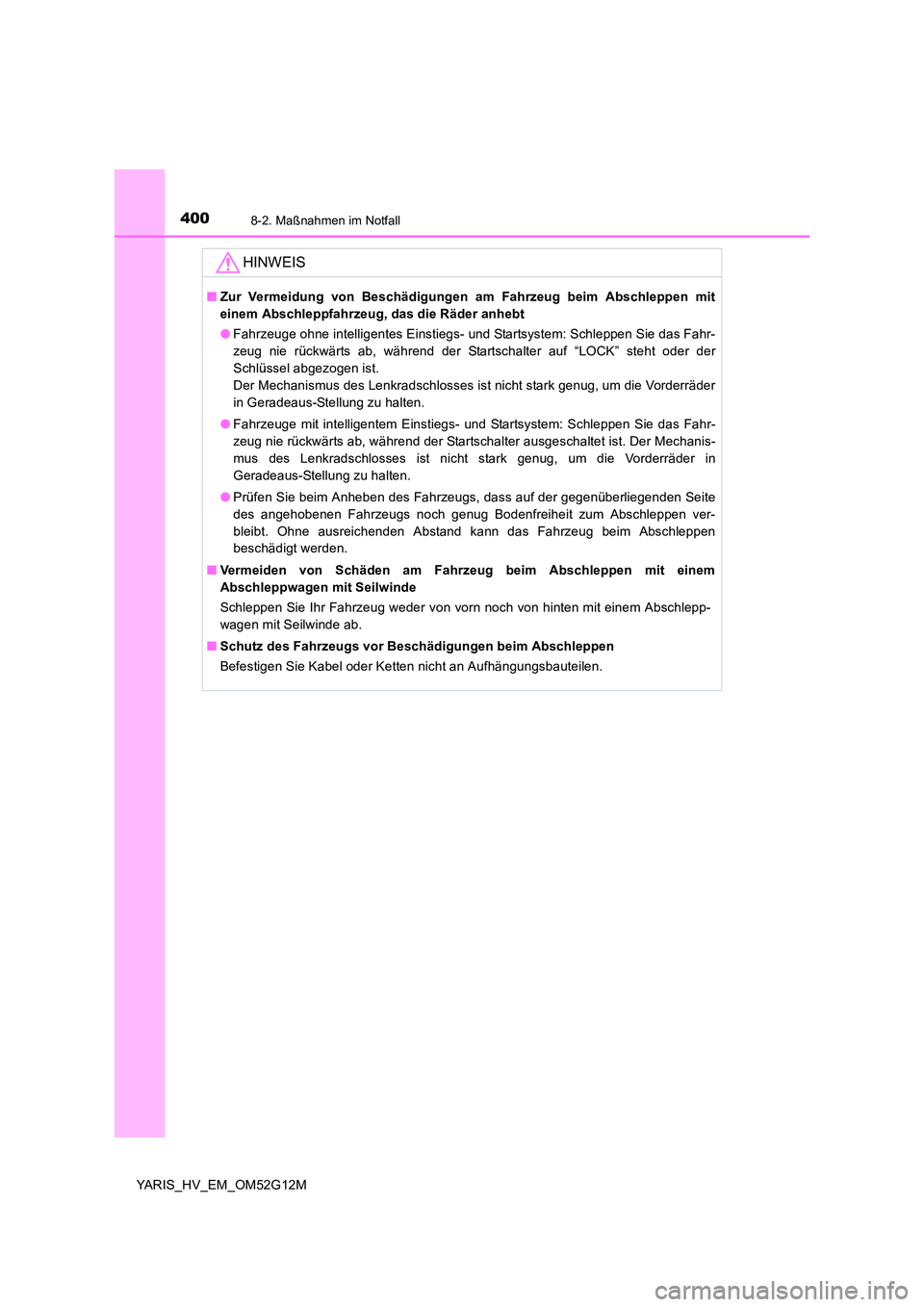

4008-2. Maßnahmen im Notfall
YARIS_HV_EM_OM52G12M
HINWEIS
■Zur Vermeidung von Beschädigungen am Fahrzeug beim Abschleppen mit
einem Abschleppfahrzeug, das die Räder anhebt
● Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Schleppen Sie das Fahr-
zeug nie rückwärts ab, während der Startschalter auf “LOCK” steht oder der
Schlüssel abgezogen ist.
Der Mechanismus des Lenkradschlosses ist nicht stark genug, um die Vorderräder
in Geradeaus-Stellung zu halten.
● Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Schleppen Sie das Fahr-
zeug nie rückwärts ab, während der Startschalter ausgeschaltet ist. Der Mechanis-
mus des Lenkradschlosses ist nicht stark genug, um die Vorderräder in
Geradeaus-Stellung zu halten.
● Prüfen Sie beim Anheben des Fahrzeugs, dass auf der gegenüberliegenden Seite
des angehobenen Fahrzeugs noch genug Bodenfreiheit zum Abschleppen ver-
bleibt. Ohne ausreichenden Abstand kann das Fahrzeug beim Abschleppen
beschädigt werden.
■ Vermeiden von Schäden am Fahrzeug beim Abschleppen mit einem
Abschleppwagen mit Seilwinde
Schleppen Sie Ihr Fahrzeug weder von vorn noch von hinten mit einem Abschlepp-
wagen mit Seilwinde ab.
■ Schutz des Fahrzeugs vor Beschädigungen beim Abschleppen
Befestigen Sie Kabel oder Ketten nicht an Aufhängungsbauteilen.
