isofix TOYOTA YARIS 2016 Betriebsanleitungen (in German)

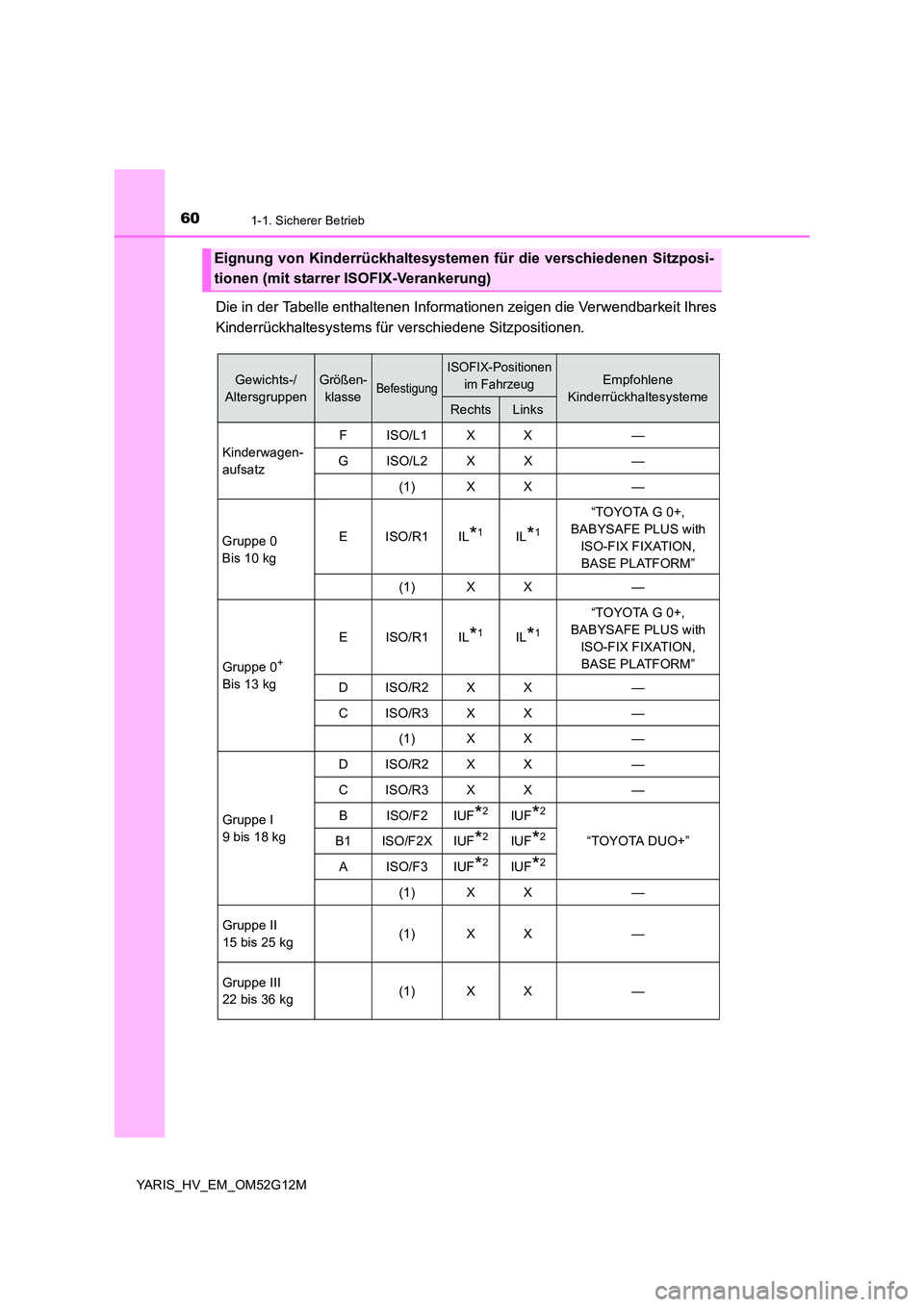

601-1. Sicherer Betrieb
YARIS_HV_EM_OM52G12M
Die in der Tabelle enthaltenen Informationen zeigen die Verwendbarkeit Ihres
Kinderrückhaltesystems für verschiedene Sitzpositionen.
Eignung von Kinderrückhaltesystemen für die verschiedenen Sitzposi-
tionen (mit starrer ISOFIX-Verankerung)
Gewichts-/
Altersgruppen
Größen-
klasseBefestigung
ISOFIX-Positionen
im FahrzeugEmpfohlene
KinderrückhaltesystemeRechtsLinks
Kinderwagen-
aufsatz
F ISO/L1 X X —
G ISO/L2 X X —
(1) X X —
Gruppe 0
Bis 10 kg
E ISO/R1 IL*1IL*1
“TOYOTA G 0+,
BABYSAFE PLUS with
ISO-FIX FIXATION,
BASE PLATFORM”
(1) X X —
Gruppe 0+
Bis 13 kg
E ISO/R1 IL*1IL*1
“TOYOTA G 0+,
BABYSAFE PLUS with
ISO-FIX FIXATION,
BASE PLATFORM”
D ISO/R2 X X —
C ISO/R3 X X —
(1) X X —
Gruppe I
9 bis 18 kg
D ISO/R2 X X —
C ISO/R3 X X —
B ISO/F2 IUF*2IUF*2
“TOYOTA DUO+” B1 ISO/F2X IUF*2IUF*2
A ISO/F3 IUF*2IUF*2
(1) X X —
Gruppe II
15 bis 25 kg (1) X X —
Gruppe III
22 bis 36 kg (1) X X —

611-1. Sicherer Betrieb
1
Sicherheitshinweise
YARIS_HV_EM_OM52G12M
(1) Für Kinderrückhaltesysteme, die keine Größenklassifizierung gemäß
ISO/XX (A bis G) für die entsprechende Gewichtsklasse tragen, muss
der Fahrzeughersteller angeben, welches ISOFIX-Kinderrückhaltesys-
tem für welche Position empfohlen wird.
In obiger Tabelle enthaltene Abkürzungen:
IUF: Geeignet für nach vorne gerichtete Universal-ISOFIX-Kinderrückhalte-
systeme, die für diese Gewichts-/Altersgruppe zugelassen sind.
IL:Geeignet für ISOFIX-Kinderrückhaltesysteme der Kategorien “speci-
fic vehicles”, “restricted” oder “semiuniversal”, die für diese Fahr-
zeugart zugelassen sind.
X: ISOFIX-Position in dieser Gewichts-/Altersgruppe bzw. Größenklasse
nicht für ISOFIX-Kinderrückhaltesysteme geeignet.
*1: Wenn der Kindersitz hinter einem höhenverstellbaren Vordersitz einge-
baut wird und der Vordersitz auf eine Höhe unterhalb der mittleren
Höhenposition eingestellt ist, stellen Sie die Kopfstütze des Vordersit-
zes auf die höchste Position ein.
*2: Wenn Sie ein Kinderrückhaltesystem in dieser Position verwenden, ent-
fernen Sie die Kopfstütze.
Die in der Tabelle genannten Kinderrückhaltesysteme sind möglicherweise
außerhalb der EU nicht erhältlich. Au ch andere Kinderrückhaltesysteme, die
sich von den in der Tabelle genannten Kinderrückhaltesystemen unterschei-
den, sind verwendbar. Die Eignung dieser Systeme muss jedoch durch den
Hersteller und den Händler des Kinderrückhaltesystems bestätigt werden.

651-1. Sicherer Betrieb
1
Sicherheitshinweise
YARIS_HV_EM_OM52G12M
Einbau von Kinderrückhaltesystemen
Sicherheitsgurte (Für einen ELR-Gurt
ist ein Halteclip erforderlich.)
Starre ISOFIX-Verankerungen (Kin-
derrückhaltesystem ISOFIX)
Die unteren Verankerungen stehen für
die äußeren Rücksitze zur Verfügung.
(An den Sitzen weisen Markierungen
mit Kindersitzsymbolen auf die Lage
der Verankerungen hin.)
Halterungen (für Obergurt)
An den äußeren Rücksitzen befindet
sich eine Halterung.
Befolgen Sie die Anweisungen des Herstellers des Kinderrückhaltesys-
tems. Befestigen Sie Kinderrückhal tesysteme mit einem Sicherheits-
gurt oder einer starren ISOFIX-Verankerung. Verwenden Sie zum
Befestigen eines Kinderrückhalt esystems zusätzlich den Obergurt.

691-1. Sicherer Betrieb
1
Sicherheitshinweise
YARIS_HV_EM_OM52G12M
Entfernen Sie die Kopfstütze. (S. 153)
Vergrößern Sie den Spalt zwischen Sitzkissen und Sitzlehne ein wenig.
Klinken Sie die Schlösser in die
dafür vorgesehenen Befestigungs-
ösen ein.
Hat das Kinderrückhaltesystem einen
Obergurt, ist dieser an den Haltern ein-
zuhängen.
Starre ISOFIX-Verankerungen (ISOFIX-Kinderrückhaltesystem)
1
2
3

701-1. Sicherer Betrieb
YARIS_HV_EM_OM52G12M
Fahrzeuge mit Gepäckraumabdeckung: Entfernen Sie die Gepäckraumab-
deckung. ( S. 305)
Entfernen Sie die Kopfstütze. ( S. 153)
Befestigen Sie das Kinderrückhal-
tesystem mit dem Sicherheitsgurt
oder mit der starren ISOFIX-Veran-
kerung.
Öffnen Sie den Deckel über dem
Halter, hängen Sie den Haken am
Halter ein, und ziehen Sie den
Obergurt fest.
Stellen Sie sicher, dass der Obergurt
fest eingerastet ist.
Fahrzeuge mit Gepäckraumabdeckung: Bringen Sie die Gepäckraumab-
deckung wieder an.
■ Einbau eines Kinderrückhaltesystems mit einem Sicherheitsgurt
Zum Befestigen des Kinderrückhaltesystems mit einem Sicherheitsgurt benötigen Sie
einen Halteclip. Befolgen Sie die Einbauanleitung des Sitzherstellers. Wenn Ihr Kin-
derrückhaltesystem keinen Halteclip hat, können Sie die folgenden Gegenstände bei
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb erwerben:
Halteclip für Kinderrückhaltesystem
(Teile-Nr. 73119-22010)
Kinderrückhaltesysteme mit Obergurt
1
2
3
4
5
