3717-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52G66SE

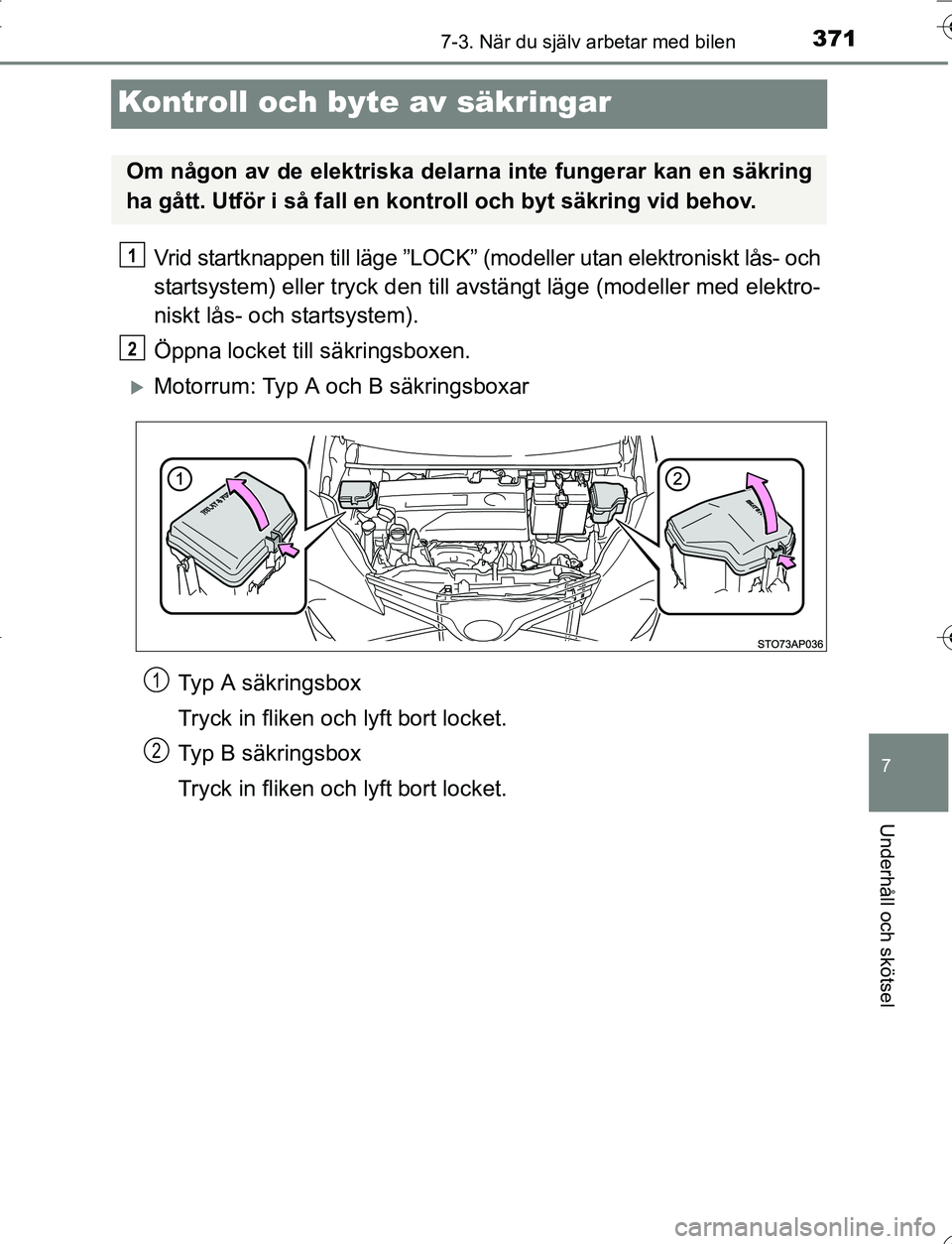

Kontroll och byte av säkringar
Vrid startknappen till läge ”LOCK” (modeller utan elektroniskt lås- och
startsystem) eller tryck den till av stängt läge (modeller med elektro-
niskt lås- och startsystem).
Öppna locket till säkringsboxen.
Motorrum: Typ A och B säkringsboxar
Typ A säkringsbox
Tryck in fliken och lyft bort locket.
Typ B säkringsbox
Tryck in fliken och lyft bort locket.
Om någon av de elektriska delarn a inte fungerar kan en säkring
ha gått. Utför i så fall en k ontroll och byt säkring vid behov.
1
2
1
2
OM52G66SE.book Page 371 Wedne sday, July 6, 2016 3:49 PM

3727-3. När du själv arbetar med bilen
OM52G66SE

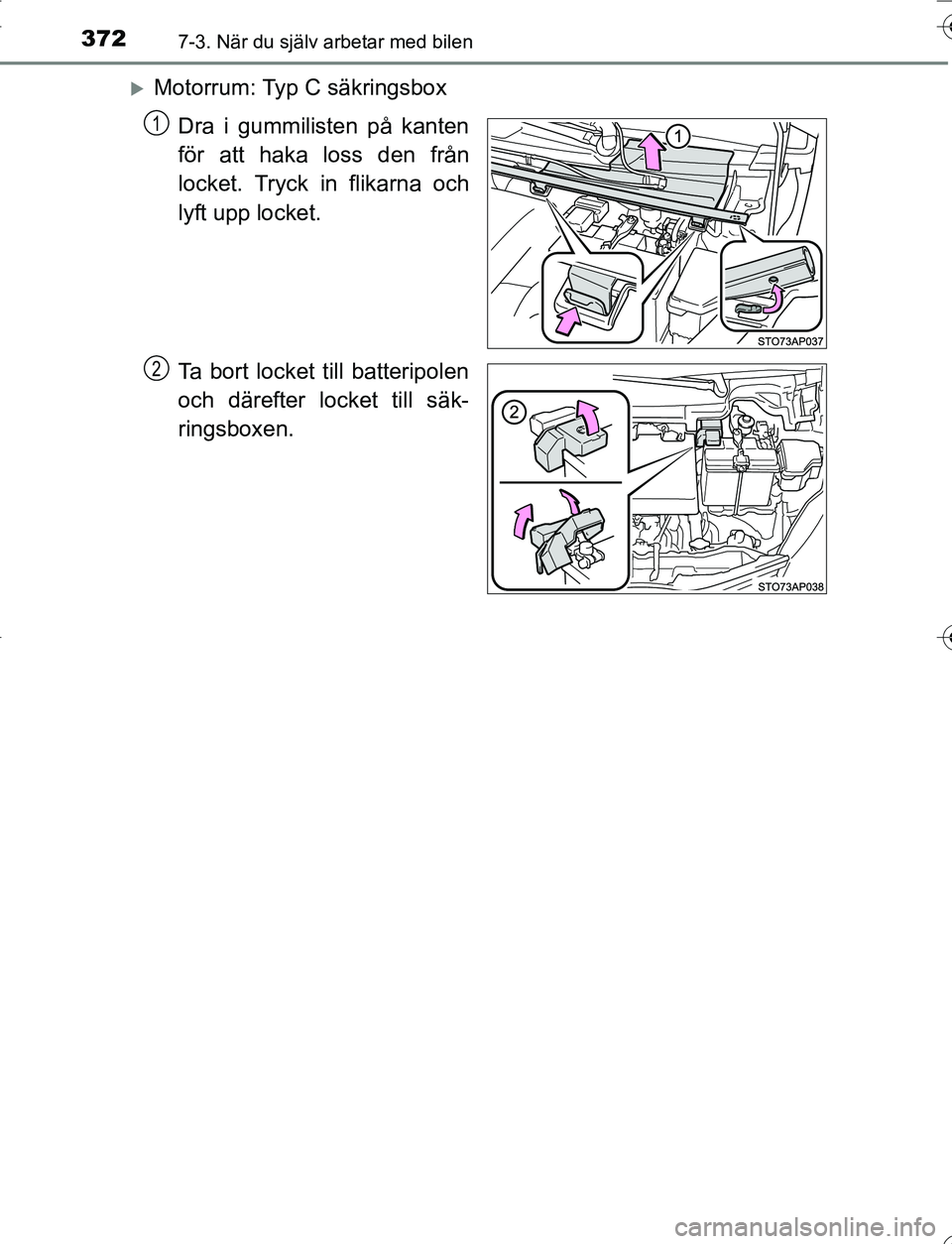

Motorrum: Typ C säkringsboxDra i gummilisten på kanten
för att haka loss den från
locket. Tryck in flikarna och
lyft upp locket.
Ta bort locket till batteripolen
och därefter locket till säk-
ringsboxen.
1
2
OM52G66SE.book Page 372 Wedne sday, July 6, 2016 3:49 PM

3737-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52G66SE

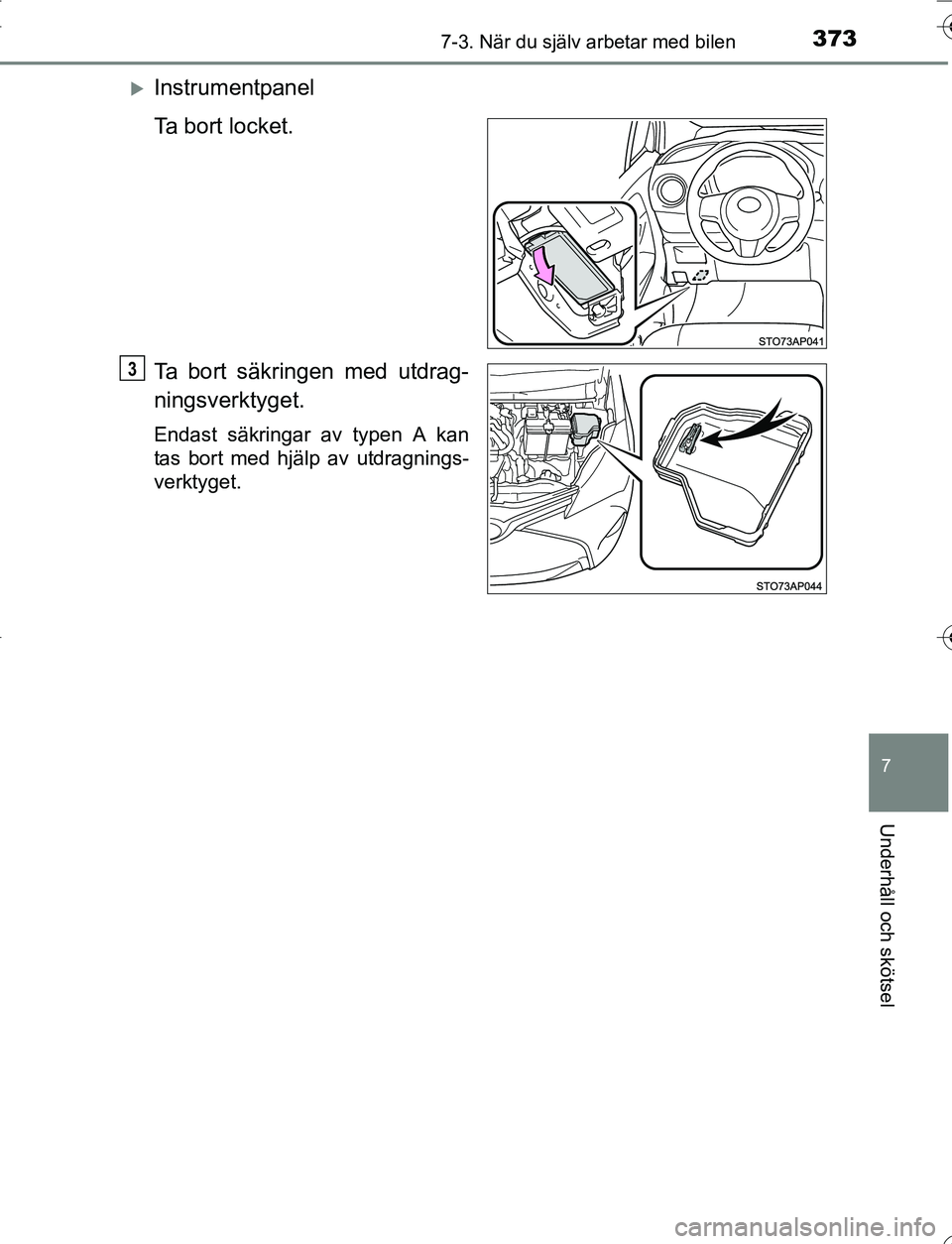

Instrumentpanel
Ta bort locket.
Ta bort säkringen med utdrag-
ningsverktyget.
Endast säkringar av typen A kan
tas bort med hjälp av utdragnings-
verktyget.
3
OM52G66SE.book Page 373 Wednesday, July 6, 2016 3:49 PM

3747-3. När du själv arbetar med bilen
OM52G66SE

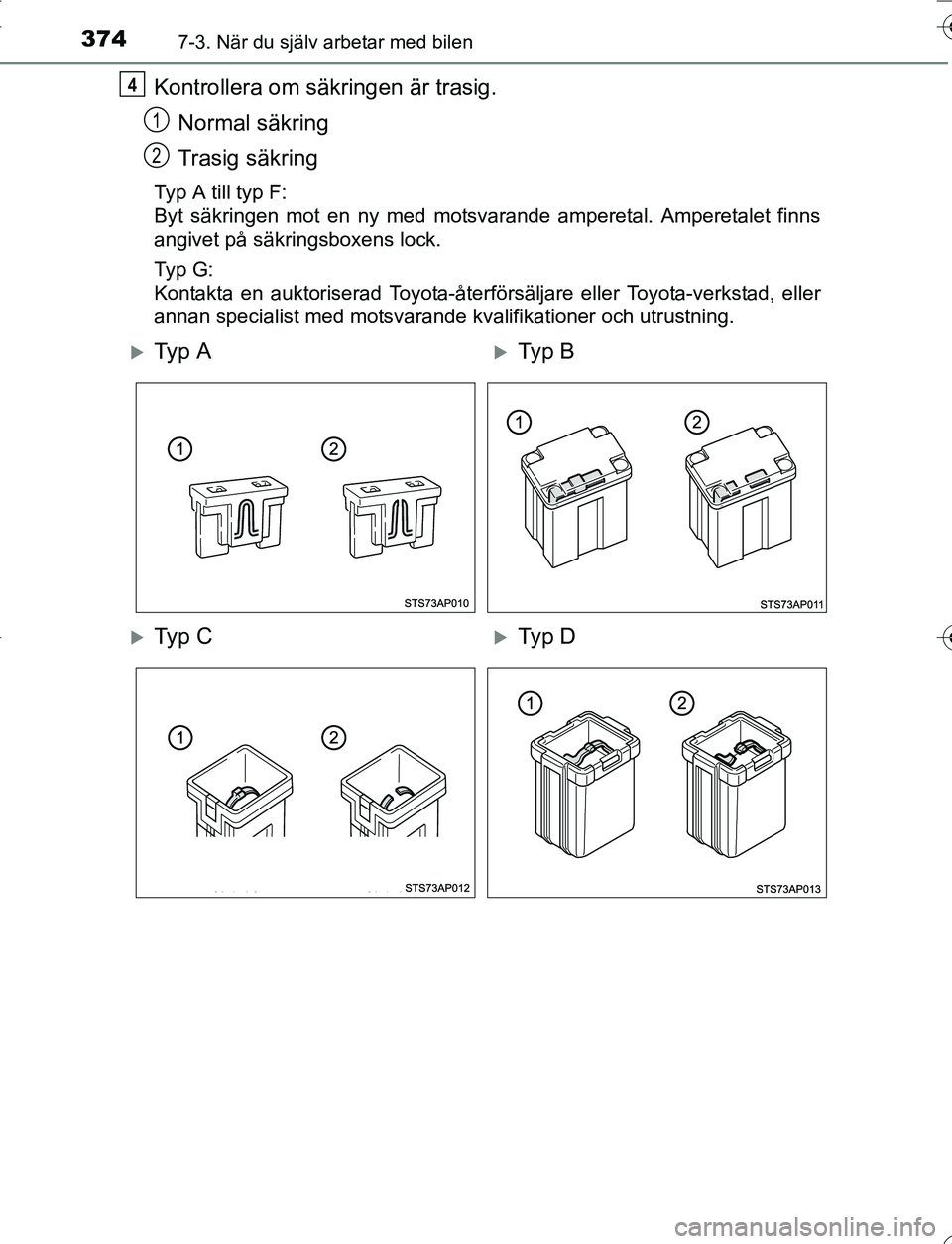

Kontrollera om säkringen är trasig.Normal säkring
Trasig säkring
Typ A till typ F:
Byt säkringen mot en ny med motsvarande amperetal. Amperetalet finns
angivet på säkringsboxens lock.
Ty p G :
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan specialist med motsvarande kvalifikationer och utrustning.
4
1
2
Ty p ATy p B
Ty p CTy p D
OM52G66SE.book Page 374 Wedne sday, July 6, 2016 3:49 PM

3757-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52G66SE

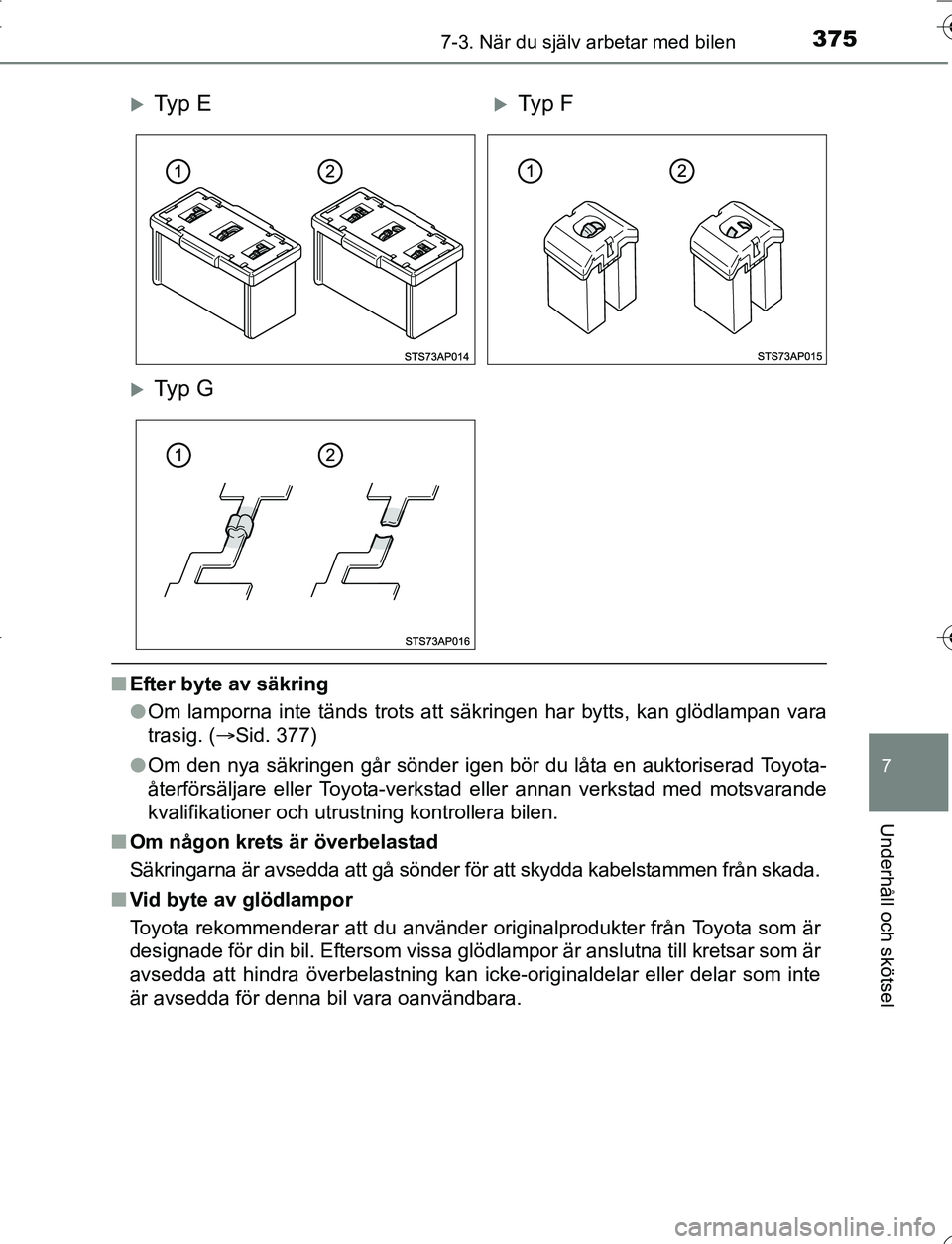

nEfter byte av säkring
lOm lamporna inte tänds trots att säkringen har bytts, kan glödlampan vara
trasig. ( Sid. 377)
l Om den nya säkringen går sönder igen bör du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
n Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från skada.
n Vid byte av glödlampor
Toyota rekommenderar att du använder originalprodukter från Toyota som är
designade för din bil. Eftersom vissa glödlampor är anslutna till kretsar som är
avsedda att hindra överbelastning kan icke-originaldelar eller delar som inte
är avsedda för denna bil vara oanvändbara.
Ty p ETy p F
Ty p G
OM52G66SE.book Page 375 Wedne sday, July 6, 2016 3:49 PM

3767-3. När du själv arbetar med bilen
OM52G66SEn
Sätta tillbaka locket (typ C säkringsbox)
Sätt tillbaka locket, haka därefter spåret
i gummilisten på locket.
VA R N I N G
nHindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
l Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
l Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
l Modifiera aldrig säkringarna eller säkringsboxarna.
OBSERVERA
nInnan du byter säkring
Låt snarast möjligt en auktoriserad Toyota-återförsäljare eller -verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning fastställa
orsaken till att elsystemet överbelastas och åtgärda felet.
OM52G66SE.book Page 376 Wedne sday, July 6, 2016 3:49 PM

3777-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52G66SE

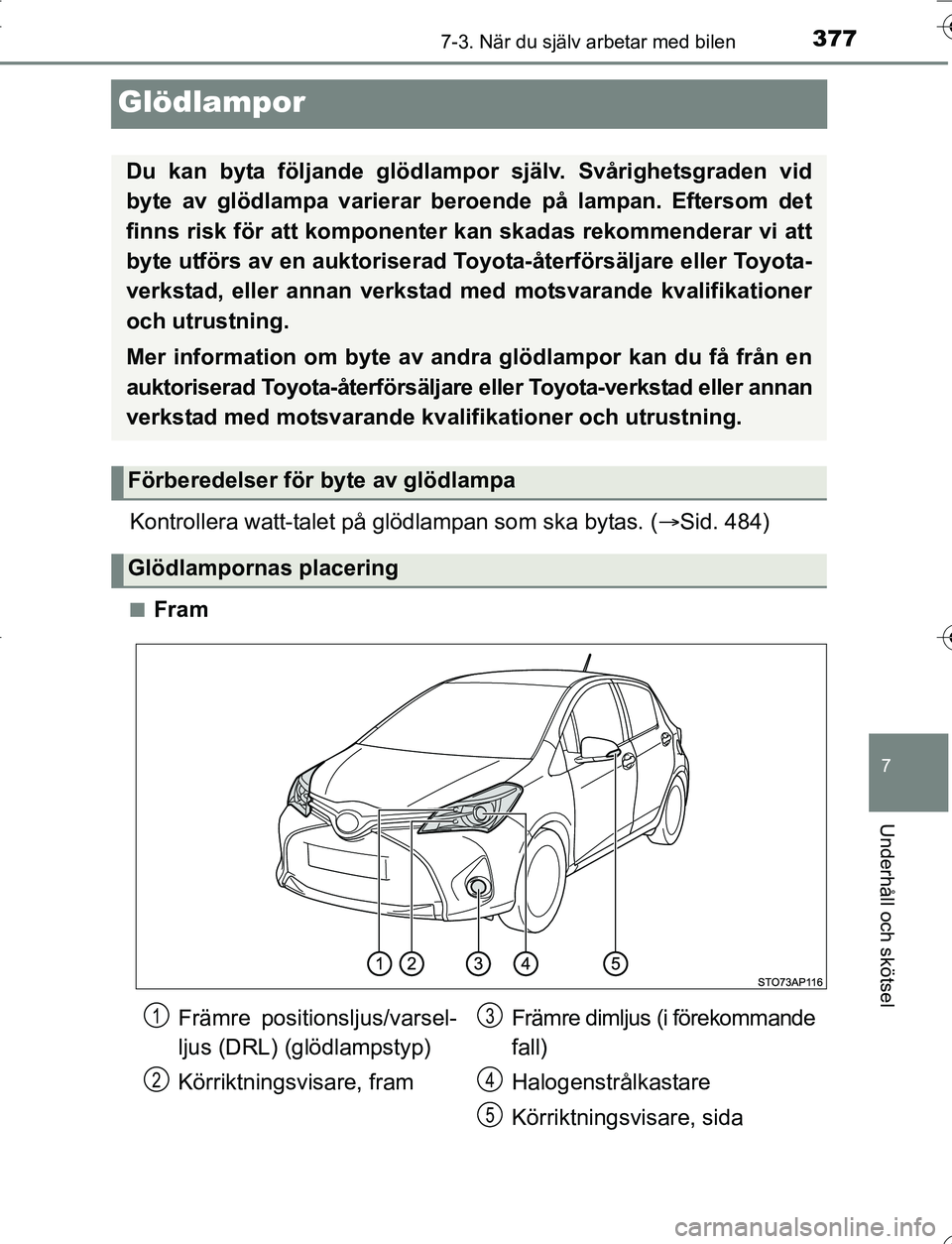

Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. (Sid. 484)
nFram
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar bero ende på lampan. Eftersom det
finns risk för att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
Mer information om byte av a ndra glödlampor kan du få från en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kv alifikationer och utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
Främre positionsljus/varsel-
ljus (DRL) (glödlampstyp)
Körriktningsvisare, fram Främre dimljus (i förekommande
fall)
Halogenstrålkastare
Körriktningsvisare, sida1
2
3
4
5
OM52G66SE.book Page 377 Wedne
sday, July 6, 2016 3:49 PM

3787-3. När du själv arbetar med bilen
OM52G66SEn

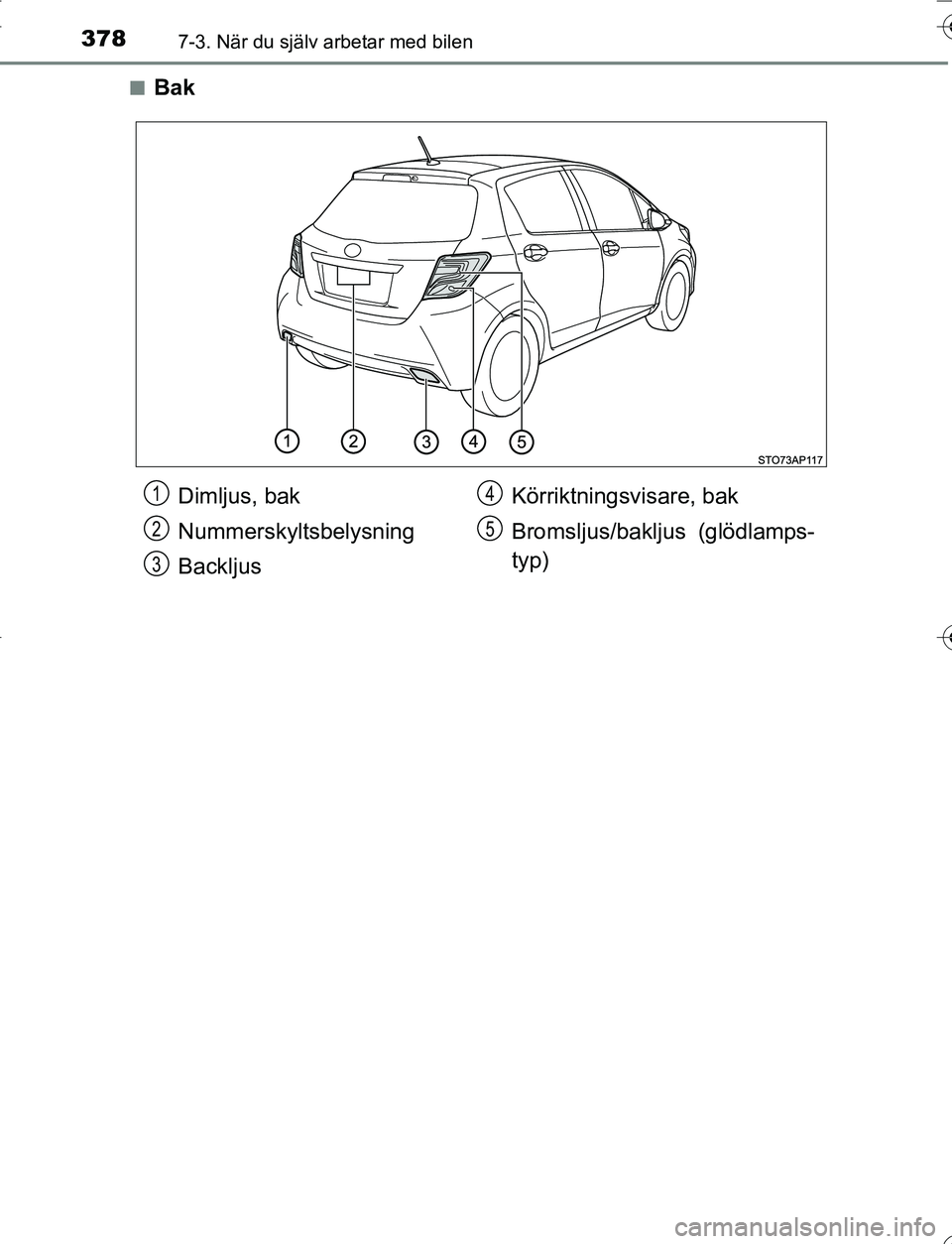

Bak
Dimljus, bak
Nummerskyltsbelysning
Backljus
Körriktningsvisare, bak
Bromsljus/bakljus (glödlamps-
typ)1
2
3
4
5
OM52G66SE.book Page 378 Wedne
sday, July 6, 2016 3:49 PM

3797-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52G66SEn

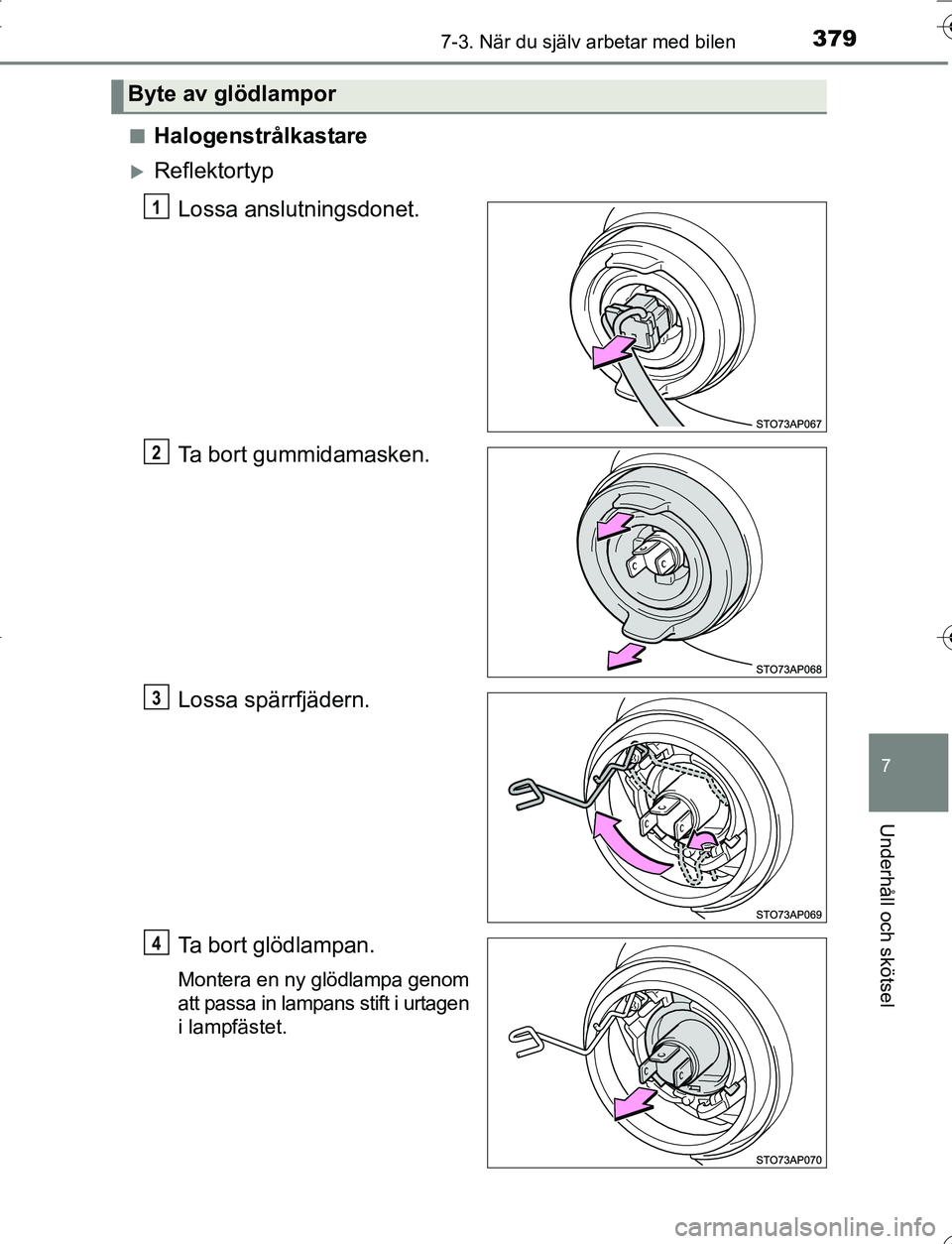

Halogenstrålkastare
Reflektortyp
Lossa anslutningsdonet.
Ta bort gummidamasken.
Lossa spärrfjädern.
Ta bort glödlampan.
Montera en ny glödlampa genom
att passa in lampans stift i urtagen
i lampfästet.
Byte av glödlampor
1
2
3
4
OM52G66SE.book Page 379 Wedne sday, July 6, 2016 3:49 PM

3807-3. När du själv arbetar med bilen
OM52G66SE
Sätt in den nya glödlampan.
Passa in glödlampans 3 stift med
fattningen och sätt in den.
Montera spärrfjädern till glöd-
lampan.
Montera gummiskyddet.
Kontrollera att skyddet sitter
ordentligt på plats.Montera gummiskyddets
ytterdel ordentligt.
Passa in gummiskyddet
runt glödlampan tills glöd-
lampans fattning blir synlig.
Montera anslutningsdonet.
5
6
7
1
2
8
