2014-5. Toyota Safety Sense
4
Körning

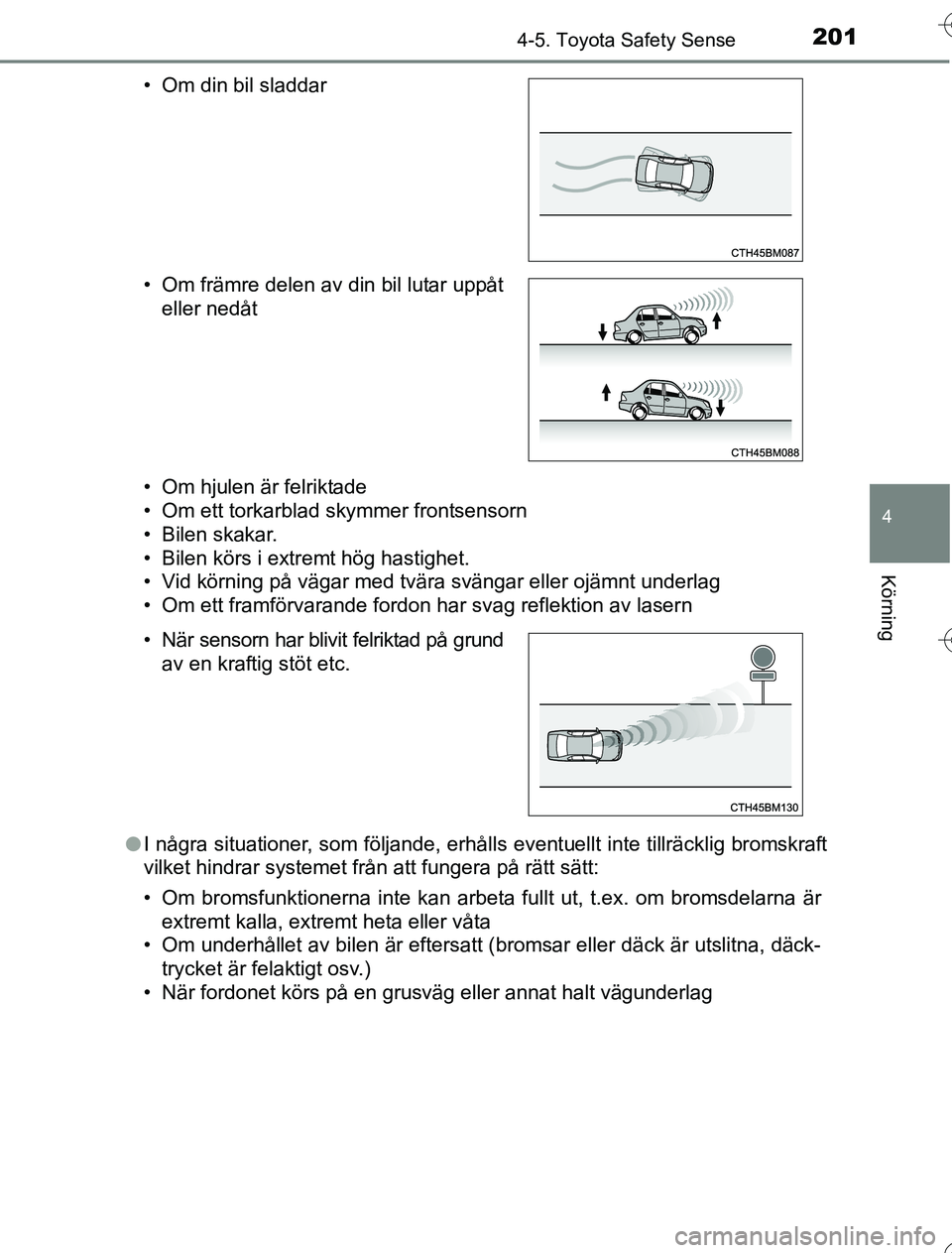

OM52G76SE• Om hjulen är felriktade
• Om ett torkarblad skymmer frontsensorn
• Bilen skakar.
• Bilen körs i extremt hög hastighet.
• Vid körning på vägar med tvära svängar eller ojämnt und\
erlag
• Om ett framförvarande fordon har svag reflektion av lasern
l I några situationer, som följande, erhålls eventuellt inte tillräcklig bromskraft
vilket hindrar systemet från att fungera på rätt sätt:
• Om bromsfunktionerna inte kan arbeta fullt ut, t.ex. om bromsdelarna är
extremt kalla, extremt heta eller våta
• Om underhållet av bilen är eftersatt (bromsar eller däck är utslitna, däck-
trycket är felaktigt osv.)
• När fordonet körs på en grusväg eller annat halt vägunderlag • Om din bil sladdar
• Om främre delen av din bil lutar uppåt eller nedåt
• När sensorn har blivit felriktad på grund av en kraftig stöt etc.
OM52G76SE.book Page 201 Wedne sday, July 6, 2016 4:24 PM

2024-5. Toyota Safety Sense
OM52G76SEn

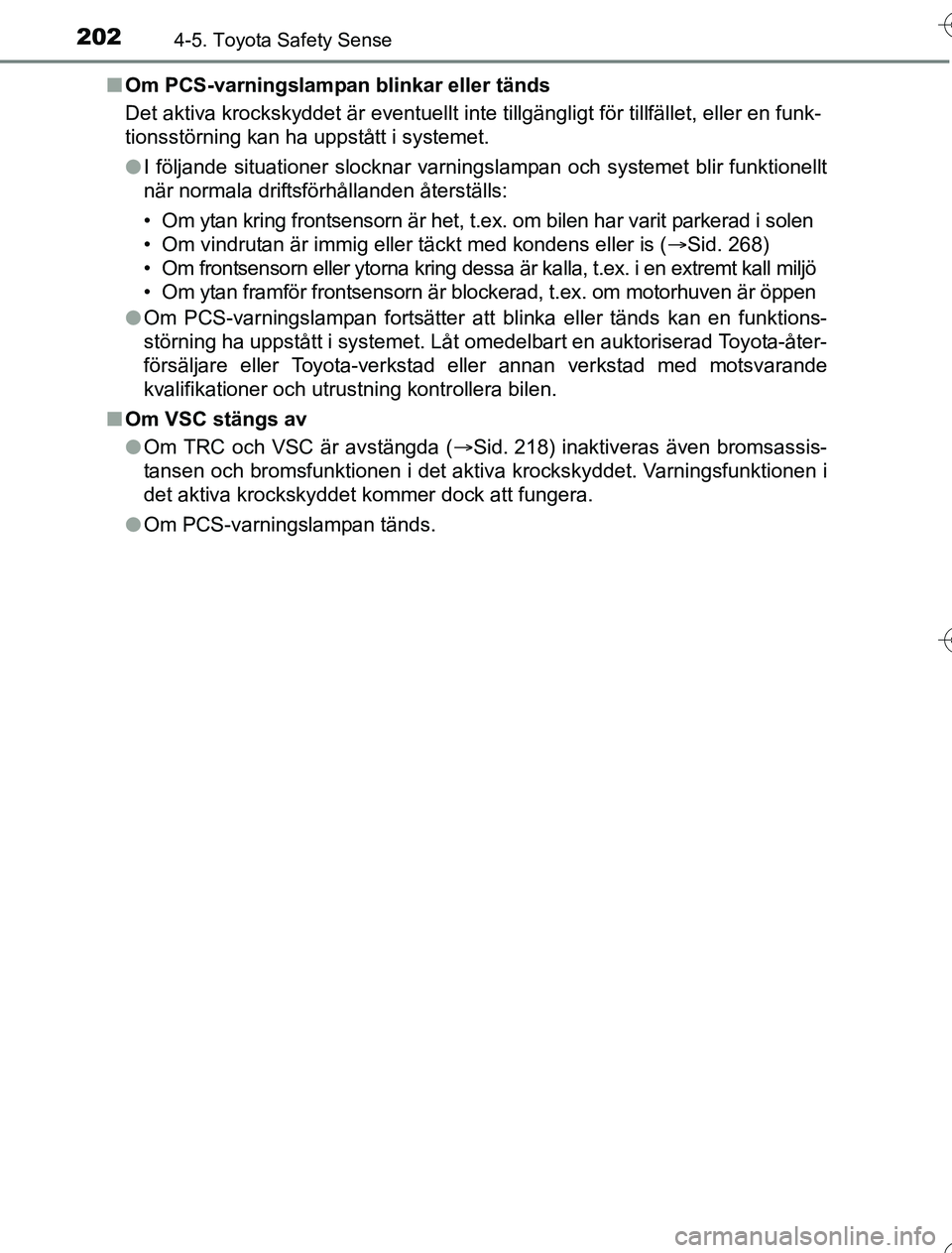

Om PCS-varningslampan blinkar eller tänds
Det aktiva krockskyddet är eventuellt inte tillgängligt för tillfället, eller en funk-
tionsstörning kan ha uppstått i systemet.
lI följande situationer slocknar varningslampan och systemet blir funktionellt
när normala driftsförhållanden återställs:
• Om ytan kring frontsensorn är het, t.ex. om bilen har varit parkerad i solen
• Om vindrutan är immig eller täckt med kondens eller is ( Sid. 268)
• Om frontsensorn eller ytorna kring dessa är kalla, t.ex. i en extremt kall miljö
• Om ytan framför frontsensorn är blockerad, t.ex. om motorhuven är öppen
l Om PCS-varningslampan fortsätter att blinka eller tänds kan en funktions-
störning ha uppstått i systemet. Låt omedelbart en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
n Om VSC stängs av
lOm TRC och VSC är avstängda ( Sid. 218) inaktiveras även bromsassis-
tansen och bromsfunktionen i det aktiva krockskyddet. Varningsfunktionen i
det aktiva krockskyddet kommer dock att fungera.
l Om PCS-varningslampan tänds.
OM52G76SE.book Page 202 Wedne sday, July 6, 2016 4:24 PM

203
4
4-5. Toyota Safety Sense
Körning
OM52G76SE

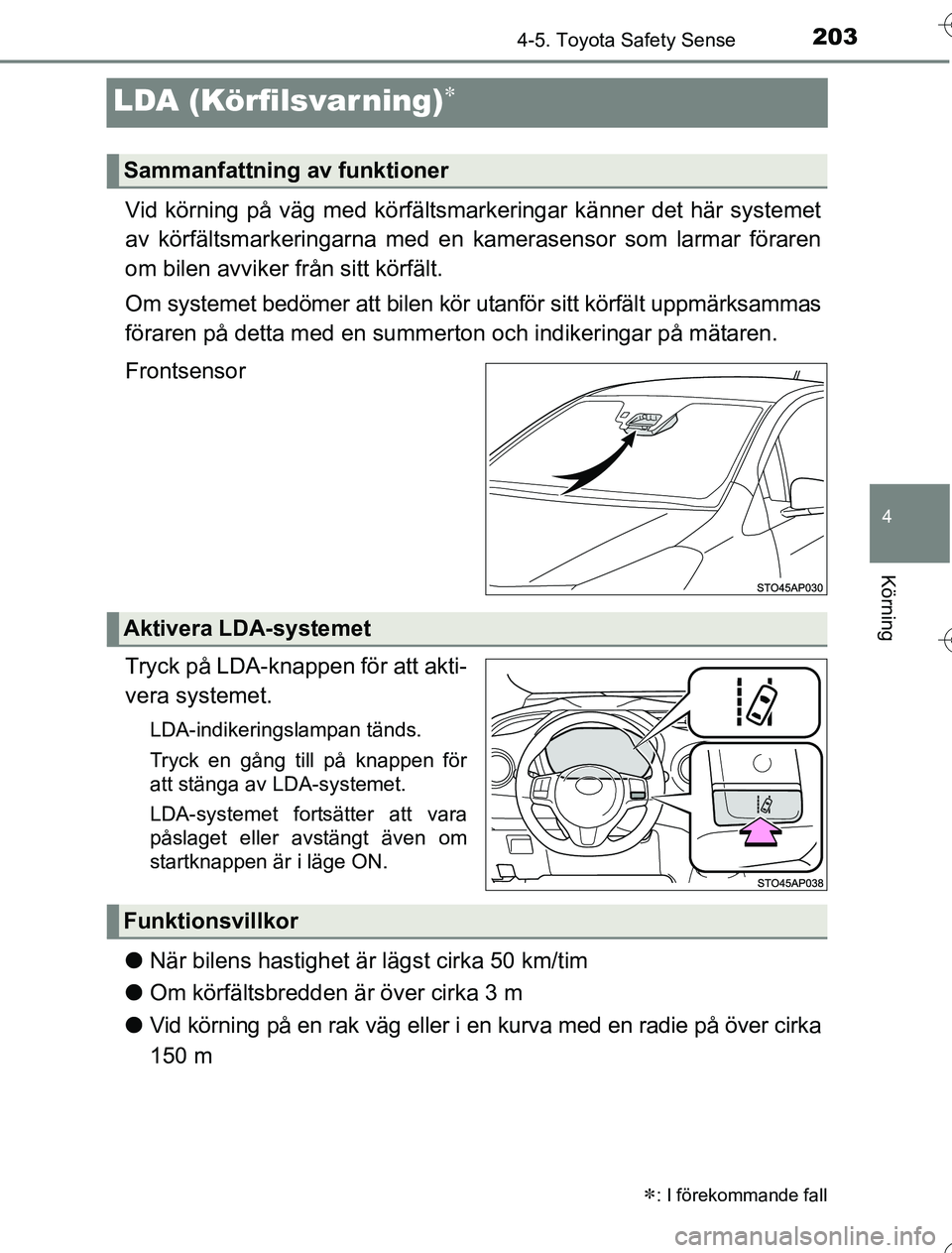

LDA (Körfilsvar ning)
Vid körning på väg med körfältsmarkeringar känner det här systemet
av körfältsmarkeringarna med en kamerasensor som larmar föraren
om bilen avviker från sitt körfält.
Om systemet bedömer att bilen kör utanför sitt körfält uppmärksammas
föraren på detta med en summerton och indikeringar på mätaren.
Frontsensor
Tryck på LDA-knappen för att akti-
vera systemet.
LDA-indikeringslampan tänds.
Tryck en gång till på knappen för
att stänga av LDA-systemet.
LDA-systemet fortsätter att vara
påslaget eller avstängt även om
startknappen är i läge ON.
lNär bilens hastighet är lägst cirka 50 km/tim
l Om körfältsbredden är över cirka 3 m
l Vid körning på en rak väg eller i en kurva med en radie på över cirka
150 m
: I förekommande fall
Sammanfattning av funktioner
Aktivera LDA-systemet
Funktionsvillkor
OM52G76SE.book Page 203 Wedne sday, July 6, 2016 4:24 PM

2054-5. Toyota Safety Sense
4
Körning
OM52G76SE

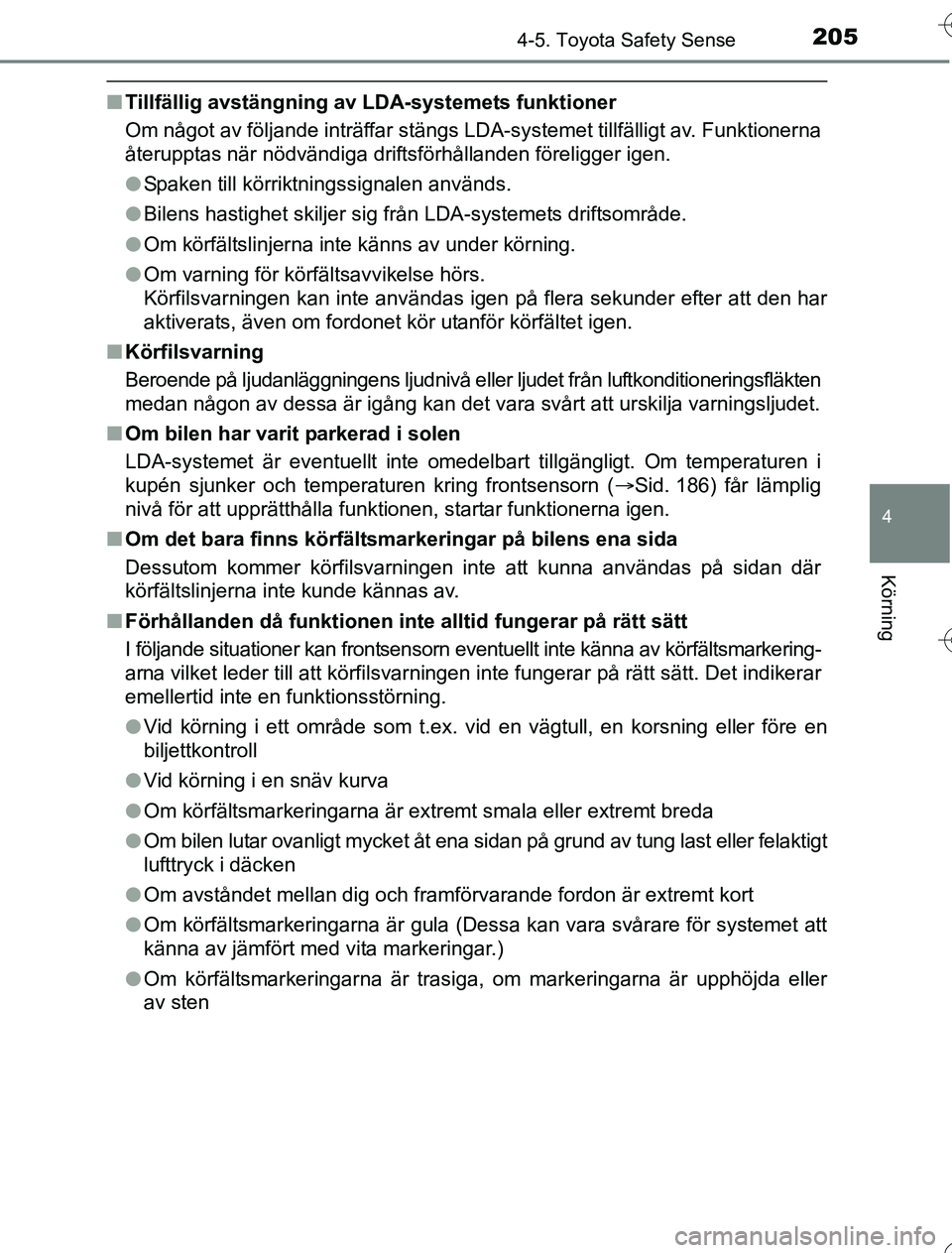

nTillfällig avstängning av LDA-systemets funktioner
Om något av följande inträffar stängs LDA-systemet tillfälligt av. Funktionerna
återupptas när nödvändiga driftsförhållanden föreligger igen.
lSpaken till körriktningssignalen används.
l Bilens hastighet skiljer sig från LDA-systemets driftsområde.
l Om körfältslinjerna inte känns av under körning.
l Om varning för körfältsavvikelse hörs.
Körfilsvarningen kan inte användas igen på flera sekunder efter att den har
aktiverats, även om fordonet kör utanför körfältet igen.
n Körfilsvarning
Beroende på ljudanläggningens ljudnivå eller ljudet från luftkonditioneringsfläkten
medan någon av dessa är igång kan det vara svårt att urskilja varningsljudet.
n Om bilen har varit parkerad i solen
LDA-systemet är eventuellt inte omedelbart tillgängligt. Om temperaturen i
kupén sjunker och temperaturen kring frontsensorn ( Sid. 186) får lämplig
nivå för att upprätthålla funktionen, startar funktionerna igen.
n Om det bara finns körfältsmarkeringar på bilens ena sida
Dessutom kommer körfilsvarningen inte att kunna användas på sidan där
körfältslinjerna inte kunde kännas av.
n Förhållanden då funktionen inte alltid fungerar på rätt sätt
I följande situationer kan frontsensorn eventuellt inte känna av körfältsmarkering-
arna vilket leder till att körfilsvarningen inte fungerar på rätt sätt. Det indikerar
emellertid inte en funktionsstörning.
l Vid körning i ett område som t.ex. vid en vägtull, en korsning eller före en
biljettkontroll
l Vid körning i en snäv kurva
l Om körfältsmarkeringarna är ex tremt smala eller extremt breda
l Om bilen lutar ovanligt mycket åt ena sidan på grund av tung last eller felaktigt
lufttryck i däcken
l Om avståndet mellan dig och framförvarande fordon är extremt kort
l Om körfältsmarkeringarna är gula (Dessa kan vara svårare för systemet att
känna av jämfört med vita markeringar.)
l Om körfältsmarkeringarna är trasiga, om markeringarna är upphöjda eller
av sten
OM52G76SE.book Page 205 Wedne sday, July 6, 2016 4:24 PM

2084-5. Toyota Safety Sense
OM52G76SE

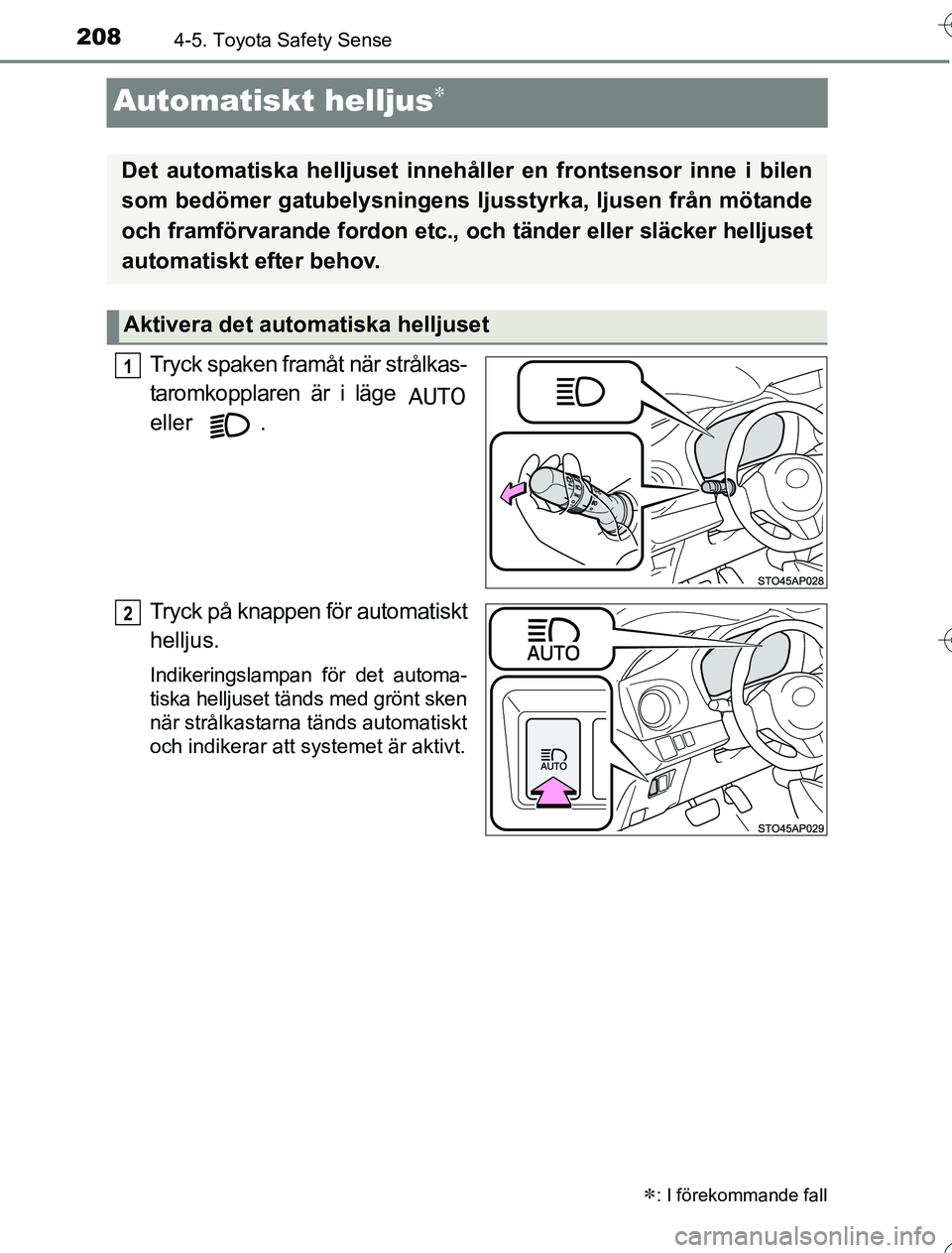

Automatiskt helljus
Tryck spaken framåt när strålkas-
taromkopplaren är i läge
eller .
Tryck på knappen för automatiskt
helljus.
Indikeringslampan för det automa-
tiska helljuset tänds med grönt sken
när strålkastarna tänds automatiskt
och indikerar att systemet är aktivt.
: I förekommande fall
Det automatiska helljuset innehåller en frontsensor inne i bilen
som bedömer gatubelysningens ljusstyrka, ljusen från mötande
och framförvarande fordon etc., oc h tänder eller släcker helljuset
automatiskt efter behov.
Aktivera det automatiska helljuset
1
2
OM52G76SE.book Page 208 Wedne sday, July 6, 2016 4:24 PM

2104-5. Toyota Safety Sense
OM52G76SEn

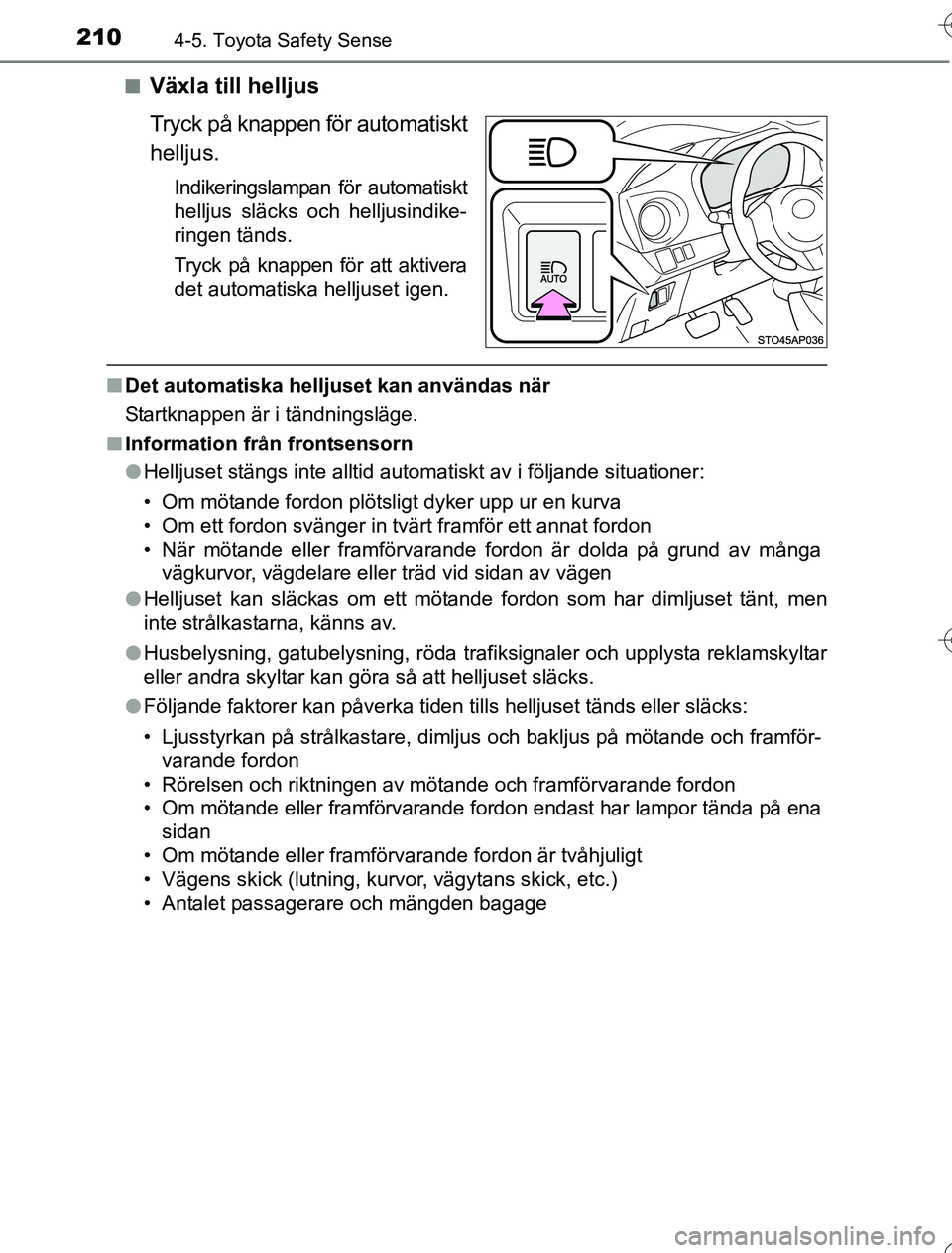

Växla till helljus
Tryck på knappen för automatiskt
helljus.
Indikeringslampan för automatiskt
helljus släcks och helljusindike-
ringen tänds.
Tryck på knappen för att aktivera
det automatiska helljuset igen.
n
Det automatiska helljuset kan användas när
Startknappen är i tändningsläge.
n Information från frontsensorn
lHelljuset stängs inte alltid automatiskt av i följande situationer:
• Om mötande fordon plötsligt dyker upp ur en kurva
• Om ett fordon svänger in tvärt framför ett annat fordon
• När mötande eller framförvarande fordon är dolda på grund av många
vägkurvor, vägdelare eller träd vid sidan av vägen
l Helljuset kan släckas om ett mötande fordon som har dimljuset tänt, men
inte strålkastarna, känns av.
l Husbelysning, gatubelysning, röda trafiksignaler och upplysta reklamskyltar
eller andra skyltar kan göra så att helljuset släcks.
l Följande faktorer kan påverka tiden tills helljuset tänds eller släcks:
• Ljusstyrkan på strålkastare, dimljus och bakljus på mötande och framför-
varande fordon
• Rörelsen och riktningen av mötande och framförvarande fordon
• Om mötande eller framförvarande fordon endast har lampor tända på ena sidan
• Om mötande eller framförvarande fordon är tvåhjuligt
• Vägens skick (lutning, kurvor, vägytans skick, etc.)
• Antalet passagerare och mängden bagage
OM52G76SE.book Page 210 Wedne sday, July 6, 2016 4:24 PM

2114-5. Toyota Safety Sense
4
Körning
OM52G76SEl

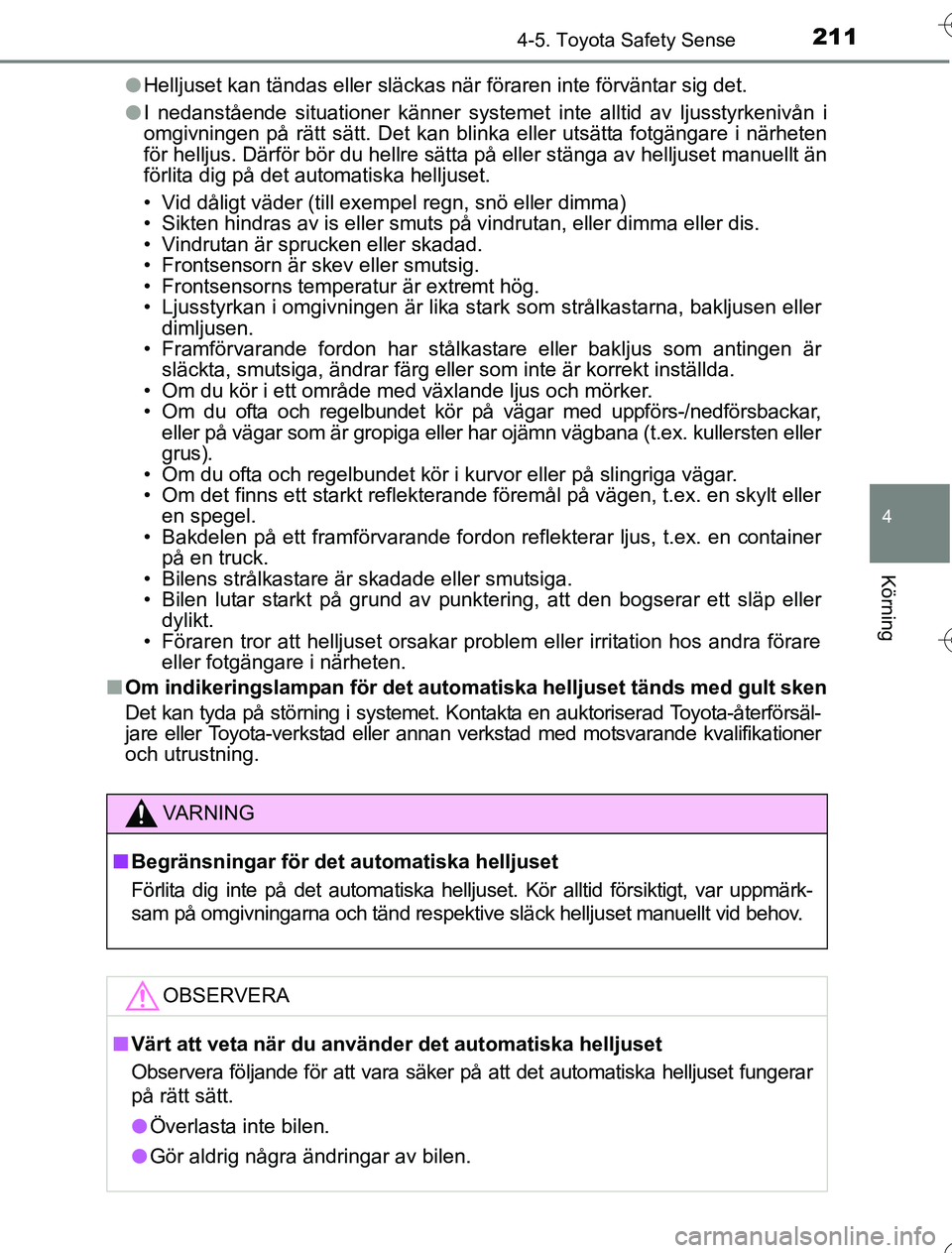

Helljuset kan tändas eller släckas när föraren inte förvä\
ntar sig det.
l I nedanstående situationer känner systemet inte alltid av ljusstyrkenivån i
omgivningen på rätt sätt. Det kan blinka eller utsätta fotgängare i närheten
för helljus. Därför bör du hellre sätta på eller stänga av helljuset manuellt än
förlita dig på det automatiska helljuset.
• Vid dåligt väder (till exempel regn, snö eller dimma)
• Sikten hindras av is eller smuts på vindrutan, eller dimma eller dis.
• Vindrutan är sprucken eller skadad.
• Frontsensorn är skev eller smutsig.
• Frontsensorns temperatur är extremt hög.
• Ljusstyrkan i omgivningen är lika stark som strålkastarna, bakljusen eller
dimljusen.
• Framförvarande fordon har stålkastare eller bakljus som antingen är släckta, smutsiga, ändrar färg eller som inte är korrekt inställda.
• Om du kör i ett område med växlande ljus och mörker.
• Om du ofta och regelbundet kör på vägar med uppförs-/nedförsbackar, eller på vägar som är gropiga eller har ojämn vägbana (t.ex. kullersten eller
grus).
• Om du ofta och regelbundet kör i kurvor eller på slingriga vägar.
• Om det finns ett starkt reflekterande föremål på vägen, t.ex. en skylt eller en spegel.
• Bakdelen på ett framförvarande fordon reflekterar ljus, t.ex. en container på en truck.
• Bilens strålkastare är skadade eller smutsiga.
• Bilen lutar starkt på grund av punktering, att den bogserar ett släp eller dylikt.
• Föraren tror att helljuset orsakar problem eller irritation hos andra förare eller fotgängare i närheten.
n Om indikeringslampan för det automatiska helljuset tänds med gult sken
Det kan tyda på störning i systemet. Kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer
och utrustning.
VA R N I N G
nBegränsningar för det automatiska helljuset
Förlita dig inte på det automatiska hellju set. Kör alltid försiktigt, var uppmärk-
sam på omgivningarna och tänd respektive släck helljuset manuellt vid behov.
OBSERVERA
n Värt att veta när du använder det automatiska helljuset
Observera följande för att vara säker på att det automatiska helljuset fungerar
på rätt sätt.
l Överlasta inte bilen.
l Gör aldrig några ändringar av bilen.
OM52G76SE.book Page 211 Wedne sday, July 6, 2016 4:24 PM

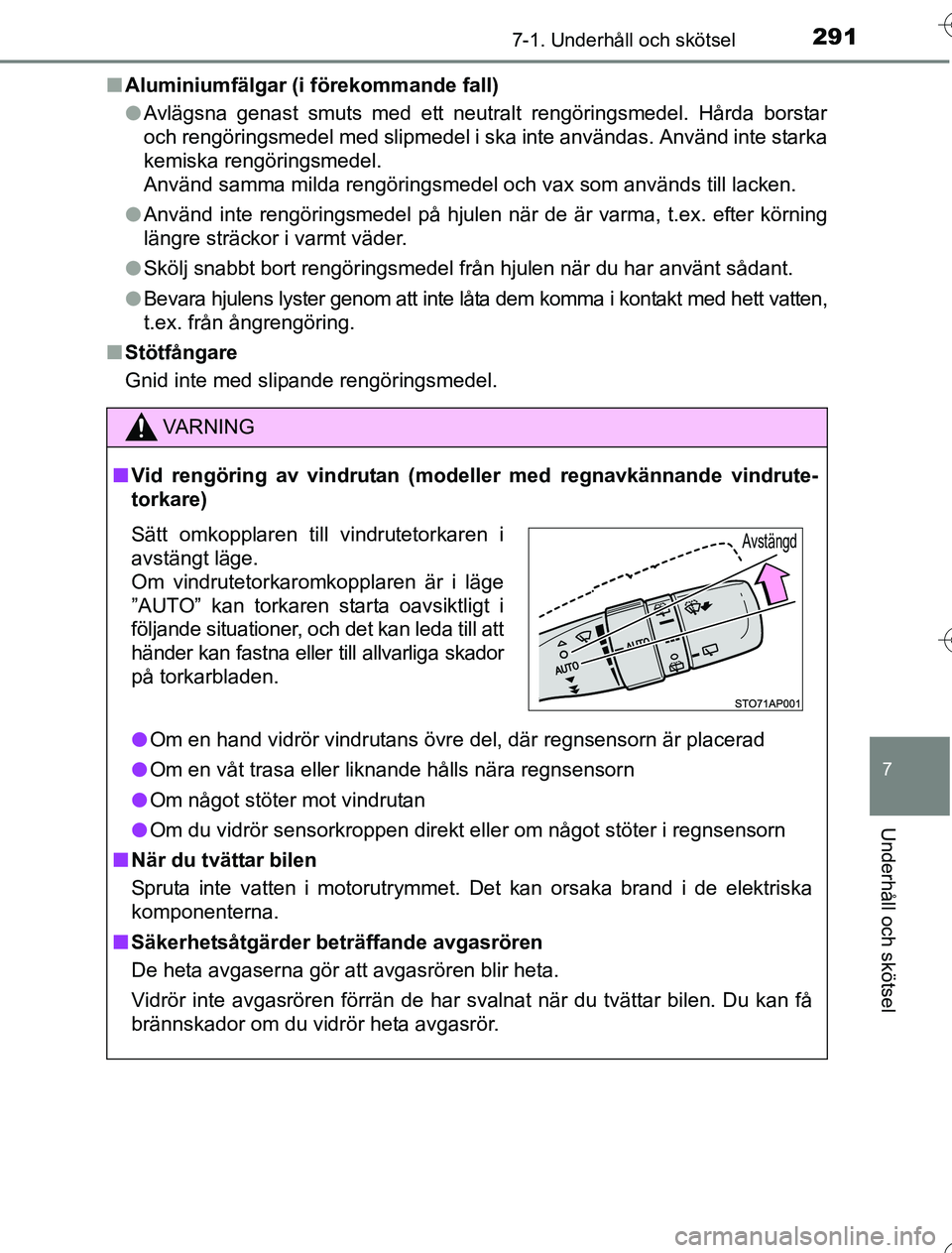

2917-1. Underhåll och skötsel
7
Underhåll och skötsel
OM52G76SEn
Aluminiumfälgar (i förekommande fall)
lAvlägsna genast smuts med ett neutralt rengöringsmedel. Hårda borstar
och rengöringsmedel med slipmedel i ska inte användas. Använd inte starka
kemiska rengöringsmedel.
Använd samma milda rengöringsmedel och vax som används till lacken.
l Använd inte rengöringsmedel på hjulen när de är varma, t.ex. efter körning
längre sträckor i varmt väder.
l Skölj snabbt bort rengöringsmedel från hjulen när du har använt sådant.
l Bevara hjulens lyster genom att inte låta dem komma i kontakt med hett vatten,
t.ex. från ångrengöring.
n Stötfångare
Gnid inte med slipande rengöringsmedel.
VA R N I N G
nVid rengöring av vindrutan (mod eller med regnavkännande vindrute-
torkare)
l Om en hand vidrör vindrutans övre del, där regnsensorn är placerad
l Om en våt trasa eller liknande hålls nära regnsensorn
l Om något stöter mot vindrutan
l Om du vidrör sensorkroppen direkt eller om något stöter i regns\
ensorn
n När du tvättar bilen
Spruta inte vatten i motorutrymmet. Det kan orsaka brand i de elektriska
komponenterna.
n Säkerhetsåtgärder beträffande avgasrören
De heta avgaserna gör att avgasrören blir heta.
Vidrör inte avgasrören förrän de har svalnat när du tvättar bilen. Du kan få
brännskador om du vidrör heta avgasrör.
Sätt omkopplaren till vindrutetorkaren i
avstängt läge.
Om vindrutetorkaromkopplaren är i läge
”AUTO” kan torkaren starta oavsiktligt i
följande situationer, och det kan leda till att
händer kan fastna eller till allvarliga skador
på torkarbladen.Avstängd
OM52G76SE.book Page 291 Wedne sday, July 6, 2016 4:24 PM

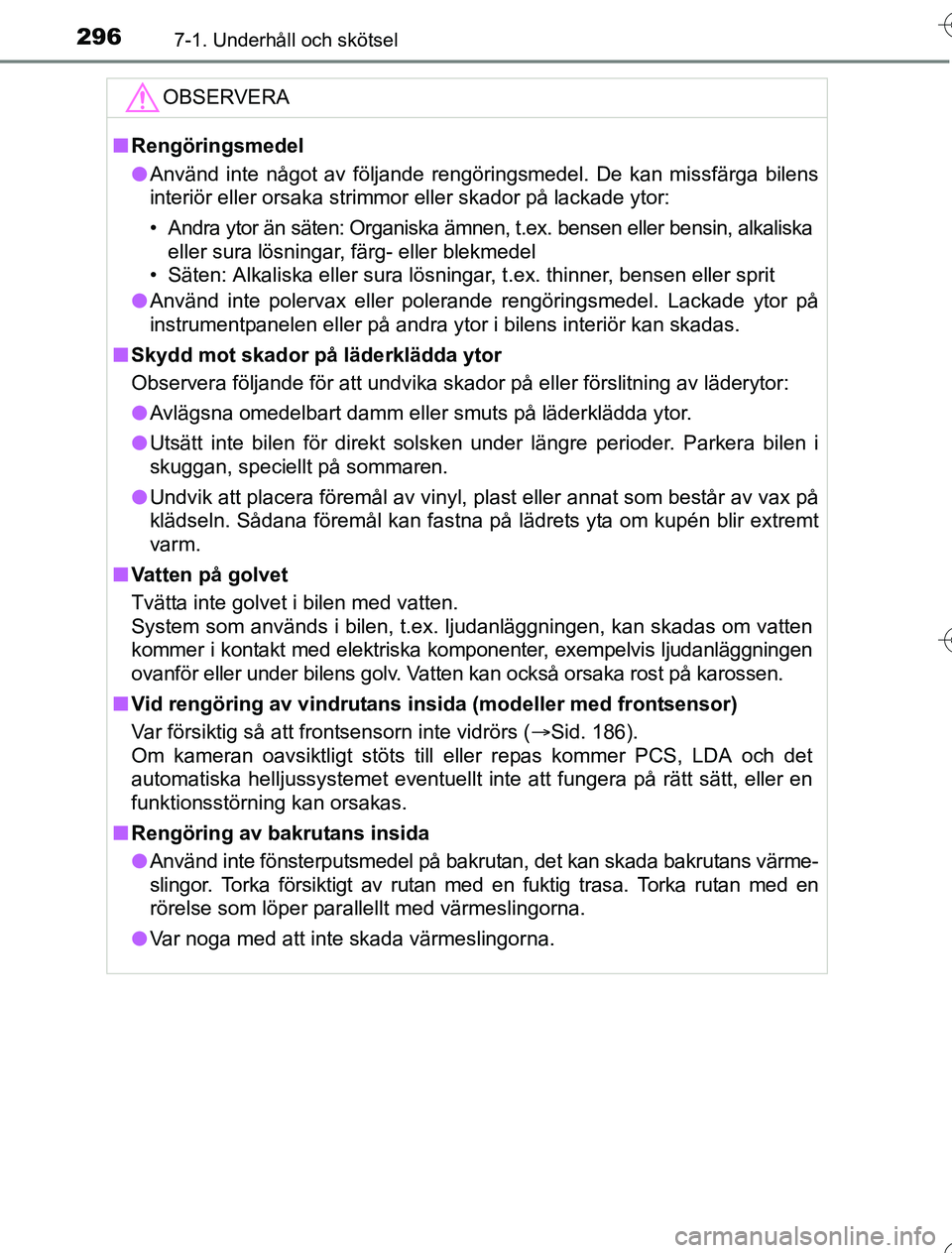

2967-1. Underhåll och skötsel
OM52G76SE
OBSERVERA
nRengöringsmedel
l Använd inte något av följande rengöringsmedel. De kan missfärga bilens
interiör eller orsaka strimmor eller skador på lackade ytor:
• Andra ytor än säten: Organiska ämnen, t.ex. bensen eller bensin, alkaliska
eller sura lösningar, färg- eller blekmedel
• Säten: Alkaliska eller sura lösningar, t.ex. thinner, bensen eller sprit
l Använd inte polervax eller polerande rengöringsmedel. Lackade ytor på
instrumentpanelen eller på andra ytor i bilens interiör kan skadas.
n Skydd mot skador på läderklädda ytor
Observera följande för att undvika skador på eller förslitning av läderytor:
l Avlägsna omedelbart damm eller smuts på läderklädda ytor.
l Utsätt inte bilen för direkt solsken under längre perioder. Parkera bilen i
skuggan, speciellt på sommaren.
l Undvik att placera föremål av vinyl, plast eller annat som består av vax på
klädseln. Sådana föremål kan fastna på lädrets yta om kupén blir extremt
varm.
n Vatten på golvet
Tvätta inte golvet i bilen med vatten.
System som används i bilen, t.ex. ljudanläggningen, kan skadas om vatten
kommer i kontakt med elektriska komponenter, exempelvis ljudanläggningen
ovanför eller under bilens golv. Vatten kan också orsaka rost på karossen.
n Vid rengöring av vindrutans insida (modeller med frontsensor)
Var försiktig så att frontsensorn inte vidrörs ( Sid. 186).
Om kameran oavsiktligt stöts till eller repas kommer PCS, LDA och det
automatiska helljussystemet eventuellt inte att fungera på rätt sätt, eller en
funktionsstörning kan orsakas.
n Rengöring av bakrutans insida
l Använd inte fönsterputsmedel på bakrutan, det kan skada bakrutans värme-
slingor. Torka försiktigt av rutan med en fuktig trasa. Torka rutan med en
rörelse som löper parallellt med värmeslingorna.
l Var noga med att inte skada värmeslingorna.
OM52G76SE.book Page 296 Wedne sday, July 6, 2016 4:24 PM

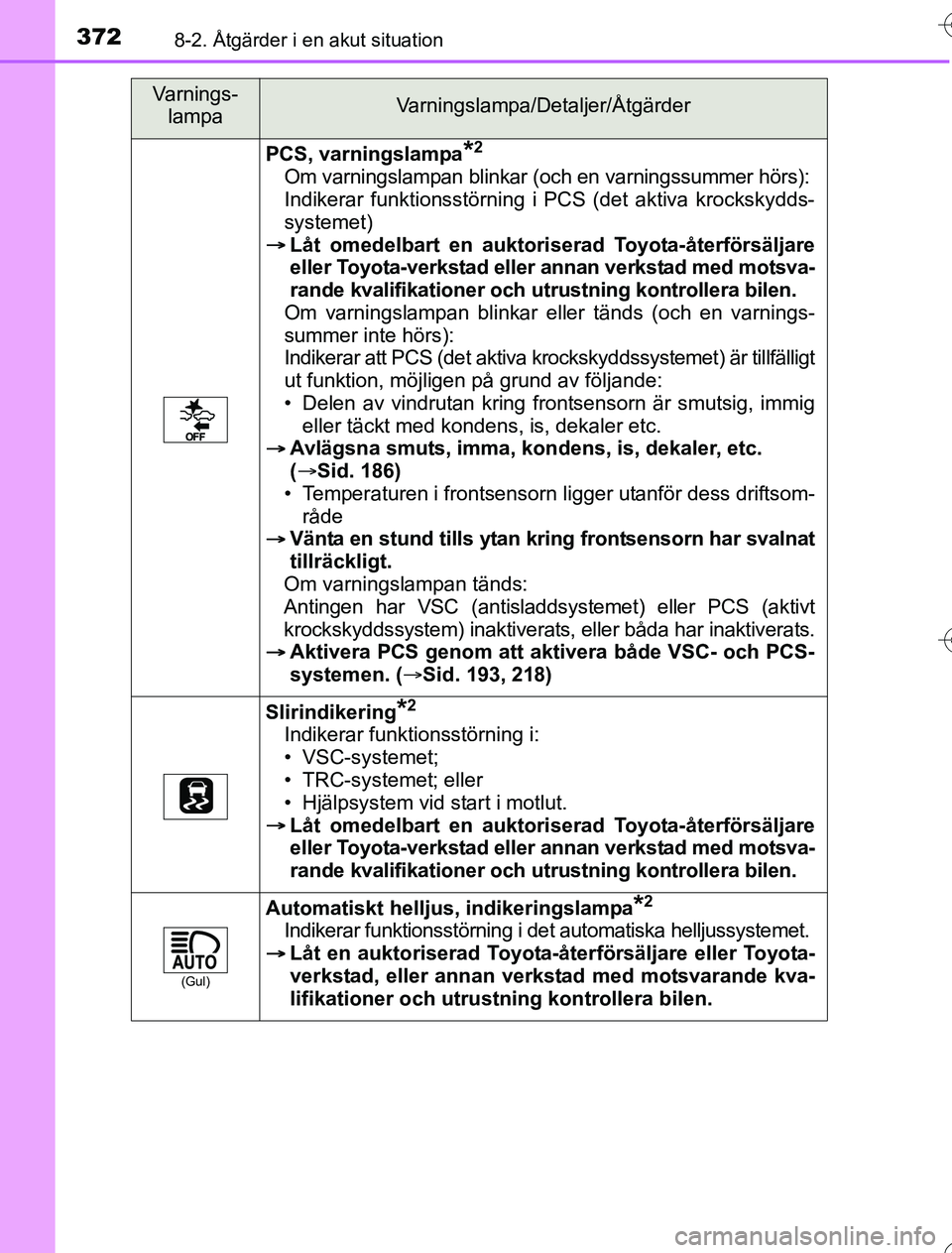

3728-2. Åtgärder i en akut situation
OM52G76SE
PCS, varningslampa*2
Om varningslampan blinkar (och en varningssummer hörs):
Indikerar funktionsstörning i PCS (det aktiva krockskydds-
systemet)
 Låt omedelbart en auktori serad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och ut rustning kontrollera bilen.
Om varningslampan blinkar eller tänds (och en varnings-
summer inte hörs):
Indikerar att PCS (det aktiva krockskyddssystemet) är tillfälligt
ut funktion, möjligen på grund av följande:
• Delen av vindrutan kring frontsensorn är smutsig, immig eller täckt med kondens, is, dekaler etc.
 Avlägsna smuts, imma, kondens, is, dekaler, etc.
(Sid. 186)
• Temperaturen i frontsensorn ligger utanför dess driftsom- råde
 Vänta en stund tills ytan kring frontsensorn har svalnat
tillräckligt.
Om varningslampan tänds:
Antingen har VSC (antisladdsystemet) eller PCS (aktivt
krockskyddssystem) inaktiverats, eller båda har inaktiverats.
 Aktivera PCS genom att aktivera både VSC- och PCS-
systemen. ( Sid. 193, 218)
Slirindikering*2
Indikerar funktionsstörning i:
• VSC-systemet;
• TRC-systemet; eller
• Hjälpsystem vid start i motlut.
 Låt omedelbart en auktori serad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och ut rustning kontrollera bilen.
(Gul)
Automatiskt helljus, indikeringslampa*2
Indikerar funktionsstörning i det automatiska helljussystemet.
 Låt en auktoriserad Toyota-å terförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kva-
lifikationer och utrustning kontrollera bilen.
Varnings- lampaVarningslampa/Detaljer/Åtgärder
OM52G76SE.book Page 372 Wedne sday, July 6, 2016 4:24 PM
