TOYOTA YARIS 2016 Instrukcja obsługi (in Polish)

Dobór oleju silnikowego
Silnik samochodu jest fabrycznie nape∏niony olejem „Toyota Genuine
Motor Oil”. Zalecane jest stosowanie oleju silnikowego „Toyota Genuine
Motor Oil”. Dopuszczalne jest stosowanie odpowiedniej jakoÊci oleju
silnikowego innej marki.
Gatunek oleju:
0W-20, 5W-30 i 10W-30:
ACEA A5/B5 lub A5/B5 i A1/B1 lub olej wielosezonowy API ze
specyfikacjà SL „Energy-Conserving”, SM „Energy-Conserving”,
SN „Resource-Conserving” lub olej wielosezonowy z cer tyfikatem
ILSAC
lub
15W-40:
Olej wielosezonowy API SL, SM lub SN
Zalecana lepkoÊç oleju (SAE):
Silnik samochodu jest fabrycznie
nape∏niony olejem o lepkoÊci
SAE 0W-20, zapewniajàcym
najni˝sze zu˝ycie paliwa i dobre
w∏asnoÊci rozruchowe w niskich
temperaturach.
Je˝eli olej SAE 0W-20 nie jest
dost´pny, mo˝na zastosowaç
olej SAE 5W-30. Jednak pod-
czas kolejnej wymiany oleju
powinien zostaç zastàpiony
olejem SAE 0W-20.
W przypadku u˝ycia oleju silni-
kowego o lepkoÊci SAE 10W-30
lub wy˝szej, przy bardzo niskich
temperaturach otoczenia, mogà
wystàpiç trudnoÊci z rozruchem
silnika, dlatego zalecany jest
olej o lepkoÊci SAE 0W-20 lub
5W-30.
9-1. Dane techniczne501
9
Informacje techniczne
Przewidywany zakres temperatur otoczenia
w okresie do nast´pnej wymiany oleju.
40 YARIS OM52G04E 28/8/15 8:41 Page 501 (Black plate)

LepkoÊç oleju (0W-20 wyjaÊniona jest jako przyk∏ad):
• Oznaczenie lepkoÊci 0W w oznaczeniu 0W-20 okreÊla cech´ oleju
determinujàcà ∏atwoÊç niskotemperaturowego rozruchu silnika. Olej
z ni˝szym oznaczeniemliczbowym przed literà W zapewnia lepsze
w∏asnoÊci rozruchowe w niskich temperaturach.
• Liczba 20 w oznaczeniu 0W-20 odnosi si´ do lepkoÊci wysokotempe-
raturowej. Olej z wy˝szym oznaczeniem liczbowym wykazuje wi´kszà
stabilnoÊç w∏asnoÊci w wysokich temperaturach i jest odpowiedni do
jazdy z du˝ymi pr´dkoÊciami lub maksymalnym obcià˝eniem.
Oznakowania na opakowaniach olejów silnikowych:
Na opakowaniach niektórych olejów silnikowych umieszczany jest
jeden lub oba rodzaje zastrze˝onych znaków API, pomagajàc wybraç
odpowiedni produkt.
Symbol klasy jakoÊci wed∏ug
API
Górna cz´Êç: Napis „API SERVICE
SN” Êwiadczy o oznaczeniu klasy
jakoÊci wed∏ug Amerykaƒskiego
Instytutu Nafty (API).
Ârodkowa cz´Êç: Napis „SAE
0W-20” oznacza klas´ lepkoÊci
wed∏ug SAE.
Dolna cz´Êç: Napis „Resource
Conserving” oznacza, ˝e olej ma
w∏aÊciwoÊci obni˝ajàce zu˝ycie
paliwa i niezagra˝ajàce Êrodowi-
sku naturalnemu.
Znak cer tyfikatu ILSAC
Znak cer tyfikatu Mi´dzynarodowego Komitetu Normowania i Atestacji Ârod-
ków Smarnych (ILSAC) znajduje si´ na przedniej stronie pojemnika z olejem.
Obj´toÊç oleju (przy wymianie – przybli˝ona*)
óWersje bez uk∏adu filtra czàstek sta∏ych DPF
óWersje z uk∏adem filtra czàstek sta∏ych DPF
*: Obj´toÊç oleju jest przybli˝onà war toÊcià potrzebnà do wymiany. Poziom
oleju nale˝y sprawdzaç miarkà po wczeÊniejszym rozgrzaniu i wy∏àczeniu
silnika, i odczekaniu ponad 5 minut.
5029-1. Dane techniczne
Uk∏ad smarowania silnika (wersje z silnikiem o zap∏onie samoczynnym)
Z filtrem3,9 L
Bez filtra3,5 L
Z filtrem3,7 L
Bez filtra3,3 L
40 YARIS OM52G04E 28/8/15 8:41 Page 502 (Black plate)

Dobór oleju silnikowego
óWersje bez uk∏adu filtra czàstek sta∏ych DPF*
Silnik samochodu jest fabrycznie nape∏niony olejem „Toyota Genu-
ine Motor Oil”. Zalecane jest stosowanie oleju silnikowego „Toyota
Genuine Motor Oil”. Dopuszczalne jest stosowanie odpowiedniej
jakoÊci oleju silnikowego innej marki.
Gatunek oleju:
ACEA C2, A5/B5 lub A5/B5 i A1/B1, API CF-4 lub CF
Zalecana lepkoÊç oleju (SAE):
Silnik samochodu jest fabrycznie
nape∏niony olejem o lepkoÊci
SAE 0W-30, zapewniajàcym
najni˝sze zu˝ycie paliwa i dobre
w∏asnoÊci rozruchowe w niskich
temperaturach.
W przypadku u˝ycia oleju silniko-
wego o lepkoÊci SAE 10W-30 lub
wy˝szej przy bardzo niskich tem-
peraturach otoczenia, mogà wy-
stàpiç trudnoÊci z rozruchem sil-
nika, dlatego zalecany jest olej
o lepkoÊci SAE 5W-30 lub 0W-30.
LepkoÊç oleju (0W-30 wyjaÊniona jest jako przyk∏ad):
• Oznaczenie lepkoÊci 0W w oznaczeniu 0W-30 okreÊla cech´ oleju
determinujàcà ∏atwoÊç niskotemperaturowego rozruchu silnika.
Olej z ni˝szym oznaczeniem liczbowym przed literà W zapewnia
lepsze w∏asnoÊci rozruchowe w niskich temperaturach.
• Liczba 30 w oznaczeniu 0W-30 odnosi si´ do lepkoÊci wysokotem-
peraturowej. Olej z wy˝szym oznaczeniem liczbowym wykazuje
wi´kszà stabilnoÊç w∏asnoÊci w wysokich temperaturach i jest
odpowiedni do jazdy z du˝ymi pr´dkoÊciami lub maksymalnym
obcià˝eniem.
*: Aby sprawdziç, czy samochód wyposa˝ony jest w uk∏ad filtra czàstek sta∏ych
DPF, nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
9-1. Dane techniczne503
9
Informacje techniczne
Przewidywany zakres temperatur otoczenia
w okresie do nast´pnej wymiany oleju.
40 YARIS OM52G04E 28/8/15 8:41 Page 503 (Black plate)

óWersje z uk∏adem filtra czàstek sta∏ych DPF*
Silnik samochodu jest fabrycznie nape∏niony olejem „Toyota Genuine
Motor Oil”. Zalecane jest stosowanie oleju silnikowego „Toyota Genuine
Motor Oil”. Dopuszczalne jest stosowanie odpowiedniej jakoÊci oleju
silnikowego innej marki.
Gatunek oleju: ACEA C2
Zalecana lepkoÊç oleju (SAE):
Silnik samochodu jest fabrycznie
nape∏niony olejem o lepkoÊci
SAE 0W-30, zapewniajàcym
najni˝sze zu˝ycie paliwa i dobre
w∏asnoÊci rozruchowe w niskich
temperaturach.
LepkoÊç oleju (0W-30 wyjaÊniona jest jako przyk∏ad):
• Oznaczenie lepkoÊci 0W w oznaczeniu 0W-30 okreÊla cech´ oleju
determinujàcà ∏atwoÊç niskotemperaturowego rozruchu silnika.
Olej z ni˝szym oznaczeniem liczbowym przed literà W zapewnia
lepsze w∏asnoÊci rozruchowe w niskich temperaturach.
• Liczba 30 w oznaczeniu 0W-30 odnosi si´ do lepkoÊci wysoko-
temperaturowej. Olej z wy˝szym oznaczeniem liczbowym wykazuje
wi´kszà stabilnoÊç w∏asnoÊci w wysokich temperaturach i jest
odpowiedni do jazdy z du˝ymi pr´dkoÊciami lub maksymalnym
obcià˝eniem.
*: Aby sprawdziç, czy samochód wyposa˝ony jest w uk∏ad filtra czàstek sta∏ych
DPF, nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
5049-1. Dane techniczne
Zastosowanie oleju silnikowego innego ni˝ ACEA C2 mo˝e doprowadziç do
uszkodzenia konwer tera katalitycznego DPF.
Przewidywany zakres temperatur otoczenia
w okresie do nast´pnej wymiany oleju.Zalecana
40 YARIS OM52G04E 28/8/15 8:41 Page 504 (Black plate)

Wersje z silnikiem o zap∏onie iskrowym
Wersje z silnikiem o zap∏onie samoczynnym
9-1. Dane techniczne505
9
Informacje techniczne

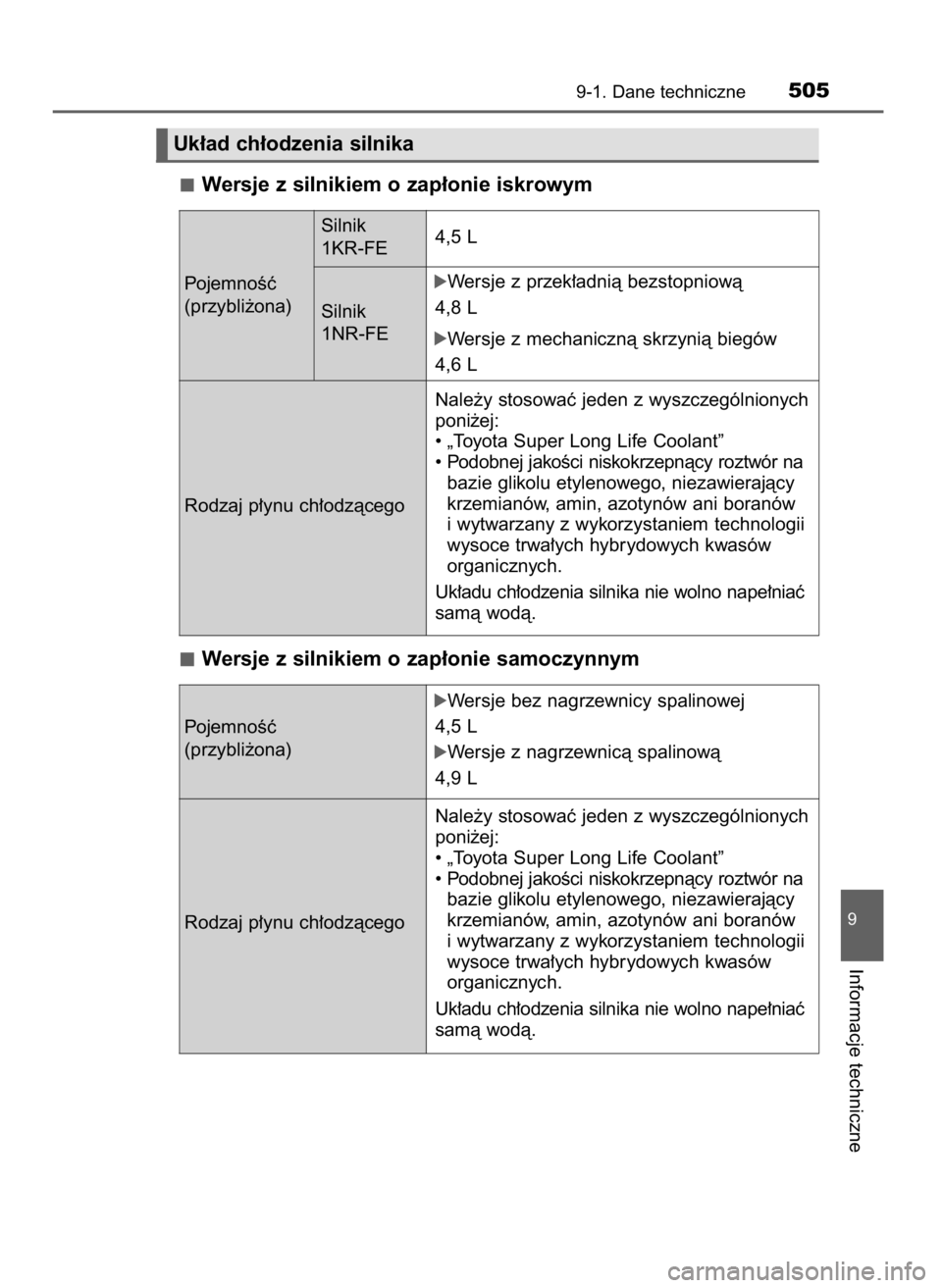

Uk∏ad ch∏odzenia silnika
Rodzaj p∏ynu ch∏odzàcegoNale˝y stosowaç jeden z wyszczególnionych
poni˝ej:
• „Toyota Super Long Life Coolant”
• Podobnej jakoÊci niskokrzepnàcy roztwór na
bazie glikolu etylenowego, niezawierajàcy
krzemianów, amin, azotynów ani boranów
i wytwarzany z wykorzystaniem technologii
wysoce trwa∏ych hybrydowych kwasów
organicznych.
Uk∏adu ch∏odzenia silnika nie wolno nape∏niaç
samà wodà.
Rodzaj p∏ynu ch∏odzàcegoNale˝y stosowaç jeden z wyszczególnionych
poni˝ej:
• „Toyota Super Long Life Coolant”
• Podobnej jakoÊci niskokrzepnàcy roztwór na
bazie glikolu etylenowego, niezawierajàcy
krzemianów, amin, azotynów ani boranów
i wytwarzany z wykorzystaniem technologii
wysoce trwa∏ych hybrydowych kwasów
organicznych.
Uk∏adu ch∏odzenia silnika nie wolno nape∏niaç
samà wodà. PojemnoÊç
(przybli˝ona)Silnik
1KR-FE
Silnik
1NR-FE4,5 L
PojemnoÊç
(przybli˝ona)
óWersje bez nagrzewnicy spalinowej
4,5 L
óWersje z nagrzewnicà spalinowà
4,9 L
óWersje z przek∏adnià bezstopniowà
4,8 L
óWersje z mechanicznà skrzynià biegów
4,6 L
40 YARIS OM52G04E 28/8/15 8:41 Page 505 (Black plate)

*: Podana obj´toÊç p∏ynu s∏u˝y jedynie celom informacyjnym. W razie
koniecznoÊci wymiany p∏ynu nale˝y zwróciç si´ do autoryzowanej stacji
obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
5069-1. Dane techniczne
Uk∏ad zap∏onowy (wersje z silnikiem o zap∏onie iskrowym)
Instalacja elektryczna
Przek∏adnia bezstopniowa
Âwiece zap∏onowe
Producent
Odst´p elektrodDENSO SC16HR11
1,1 mm
Pràd ∏adowania
¸adowanie przyspieszone
¸adowanie normalne15 A (maks.)
5 A (maks.)
Obj´toÊç p∏ynu*6,4 L
Rodzaj p∏ynuToyota Genuine CVT Fluid FE Akumulator
G´stoÊç elektrolitu przy
20°C:1,250–1,290 Ca∏kowicie na∏adowany
1,160–1,200 Cz´Êciowo na∏adowany
1,060–1,100 Roz∏adowany
Âwiece zap∏onowe z elektrodà irydowà
Mo˝na u˝ywaç wy∏àcznie Êwiec zap∏onowych z elektrodà irydowà. Nie wolno
regulowaç odst´pu elektrod.
P∏yn do przek∏adni bezstopniowej
Zastosowanie do przek∏adni bezstopniowej innego Êrodka ni˝ oryginalny
p∏yn „Toyota Genuine CVT Fluid FE” mo˝e spowodowaç obni˝enie spraw-
noÊci zmiany prze∏o˝eƒ, blokowanie prze∏o˝eƒ, któremu towarzyszyç b´dà
wibracje, a w skrajnym przypadku mo˝e doprowadziç nawet do uszkodzenia
przek∏adni.
40 YARIS OM52G04E 28/8/15 8:41 Page 506 (Black plate)

9-1. Dane techniczne507
9
Informacje techniczne
Mechaniczna skrzynia biegów
Sprz´g∏o
Olej do mechanicznej skrzyni biegów
Nale˝y pami´taç, ˝e w zale˝noÊci od rodzaju zastosowanego oleju lub
warunków pracy dêwi´k na biegu ja∏owym, odczucie zmiany biegów i/lub
poziom zu˝ycia paliwa mo˝e si´ zmieniaç. Aby zachowaç optymalne para-
metry pracy, Toyota zaleca stosowanie „TOYOTA Genuine Manual Trans-
mission Gear Oil LV”.
Obj´toÊç oleju
(przybli˝ona)
óSilnik 1KR-FE
1,7 L
óSilniki 1NR-FE i 1ND-TV
2,4 L
Rodzaj oleju
przek∏adniowegoStosowaç jeden z poni˝szych:
• „TOYOTA Genuine Manual Transmission Gear
Oil LV”
• Inny spe∏niajàcy norm´ API GL-4 i specyfikacj´
SAE 75W
Skok ja∏owy peda∏u sprz´g∏a 5–15 mm
Rodzaj p∏ynu w uk∏adzie
hydraulicznymSAE J1704 lub FMVSS No.116 DOT 4
40 YARIS OM52G04E 28/8/15 8:41 Page 507 (Black plate)

*1: Minimalna odleg∏oÊç od pod∏ogi peda∏u naciÊni´tego si∏à 300 N przy pra-
cujàcym silniku.
*
2: Skok dêwigni hamulca postojowego pociàgni´tej si∏à 200 N.
5089-1. Dane techniczne

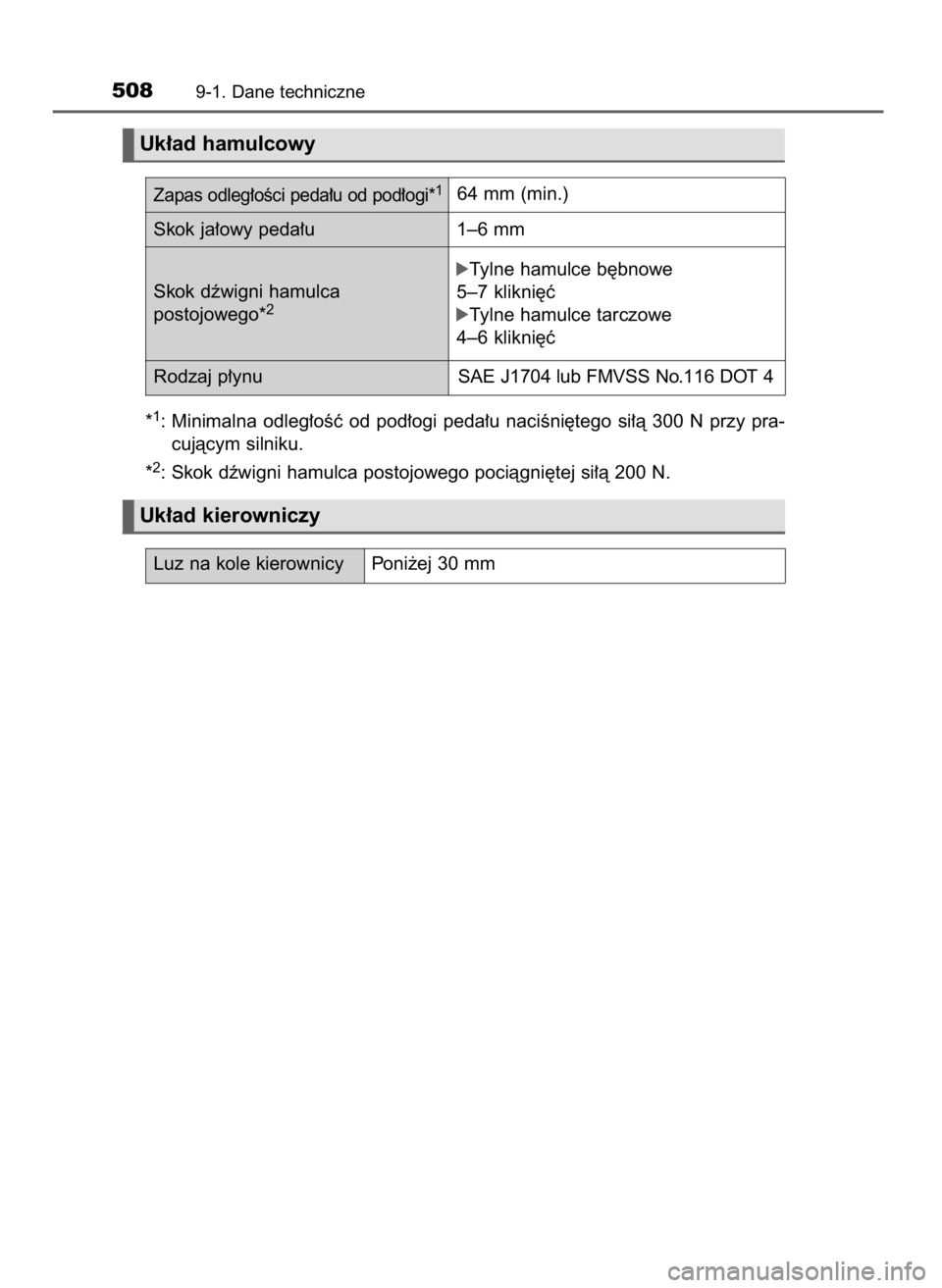

Uk∏ad hamulcowy
Uk∏ad kierowniczy
Luz na kole kierownicy Poni˝ej 30 mm
Zapas odleg∏oÊci peda∏u od pod∏ogi*164 mm (min.)
Skok ja∏owy peda∏u 1–6 mm
Skok dêwigni hamulca
postojowego*
2
óTylne hamulce b´bnowe
5–7 klikni´ç
óTylne hamulce tarczowe
4–6 klikni´ç
Rodzaj p∏ynuSAE J1704 lub FMVSS No.116 DOT 4
40 YARIS OM52G04E 28/8/15 8:41 Page 508 (Black plate)

óWersje wyposa˝one w opony 14-calowe (typ A)
óWersje wyposa˝one w opony 14-calowe (typ B)
óWersje wyposa˝one w opony 15-calowe (typ A)
*: W niektórych wersjach ciÊnienie do jazdy ekonomicznej znajduje si´ na na-
klejce (
S. 467)
„Aby zoptymalizowaç zu˝ycie paliwa, zalecane jest stosowanie ciÊnienia do
jazdy ekonomicznej.
CiÊnienie w ogumieniu wp∏ywa na komfor t podró˝owania, ha∏as toczenia
i charakterystyk´ uk∏adu kierowniczego.”
9-1. Dane techniczne509
9
Informacje techniczne

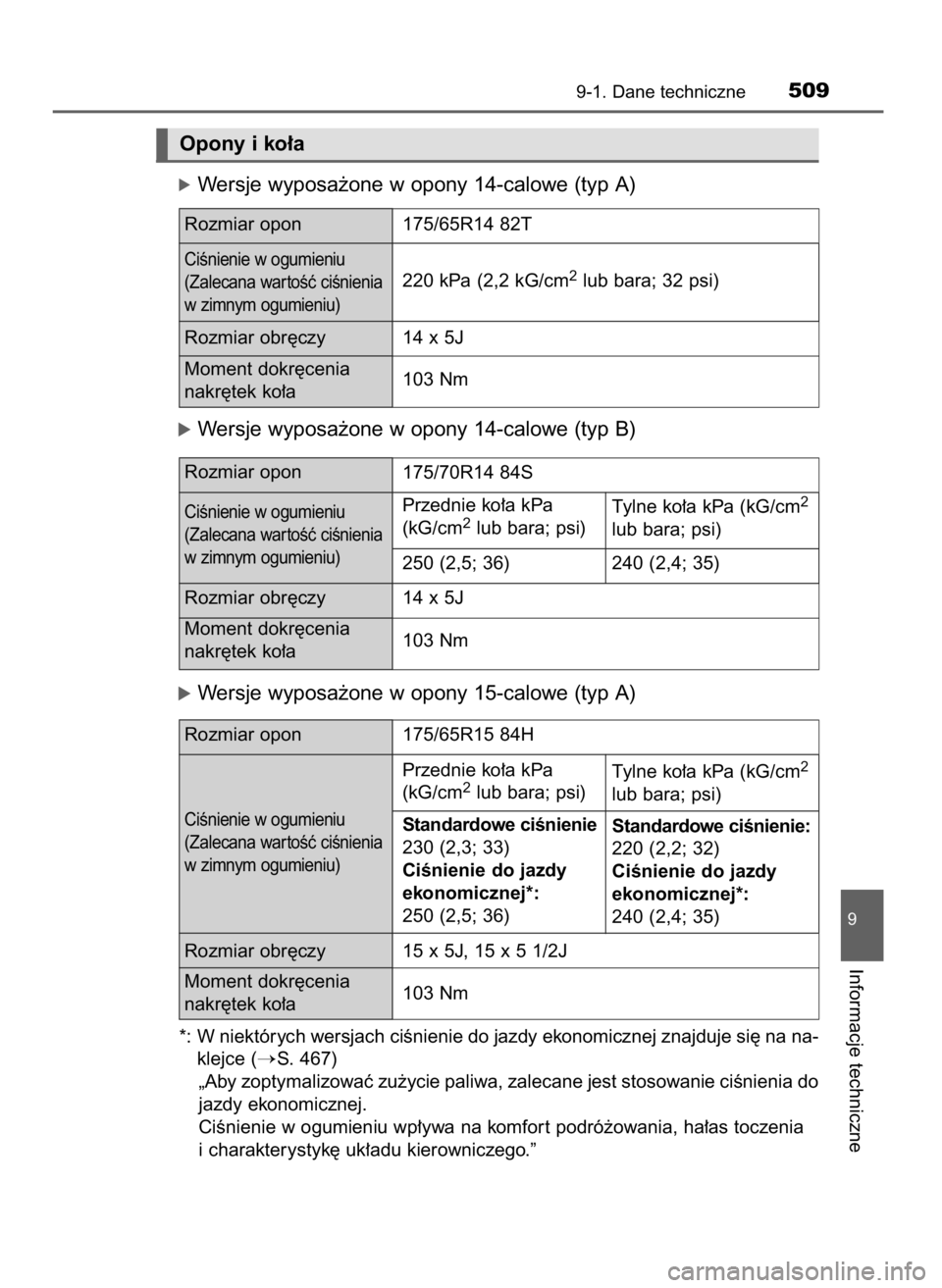

Opony i ko∏a
Rozmiar opon
Rozmiar obr´czy
Moment dokr´cenia
nakr´tek ko∏a
CiÊnienie w ogumieniu
(Zalecana war toÊç ciÊnienia
w zimnym ogumieniu)
175/65R14 82T
14 x 5J
103 Nm 220 kPa (2,2 kG/cm
2lub bara; 32 psi)
Rozmiar opon
Rozmiar obr´czy
Moment dokr´cenia
nakr´tek ko∏a
CiÊnienie w ogumieniu
(Zalecana war toÊç ciÊnienia
w zimnym ogumieniu)
175/70R14 84S
14 x 5J
103 Nm Przednie ko∏a kPa
(kG/cm
2lub bara; psi)
250 (2,5; 36)Tylne ko∏a kPa (kG/cm
2
lub bara; psi)
240 (2,4; 35)
Rozmiar opon
Rozmiar obr´czy
Moment dokr´cenia
nakr´tek ko∏a
CiÊnienie w ogumieniu
(Zalecana war toÊç ciÊnienia
w zimnym ogumieniu)
175/65R15 84H
15 x 5J, 15 x 5 1/2J
103 Nm Przednie ko∏a kPa
(kG/cm
2lub bara; psi)
Standardowe ciÊnienie
230 (2,3; 33)
CiÊnienie do jazdy
ekonomicznej*:
250 (2,5; 36)Tylne ko∏a kPa (kG/cm
2
lub bara; psi)
Standardowe ciÊnienie:
220 (2,2; 32)
CiÊnienie do jazdy
ekonomicznej*:
240 (2,4; 35)
40 YARIS OM52G04E 28/8/15 8:41 Page 509 (Black plate)

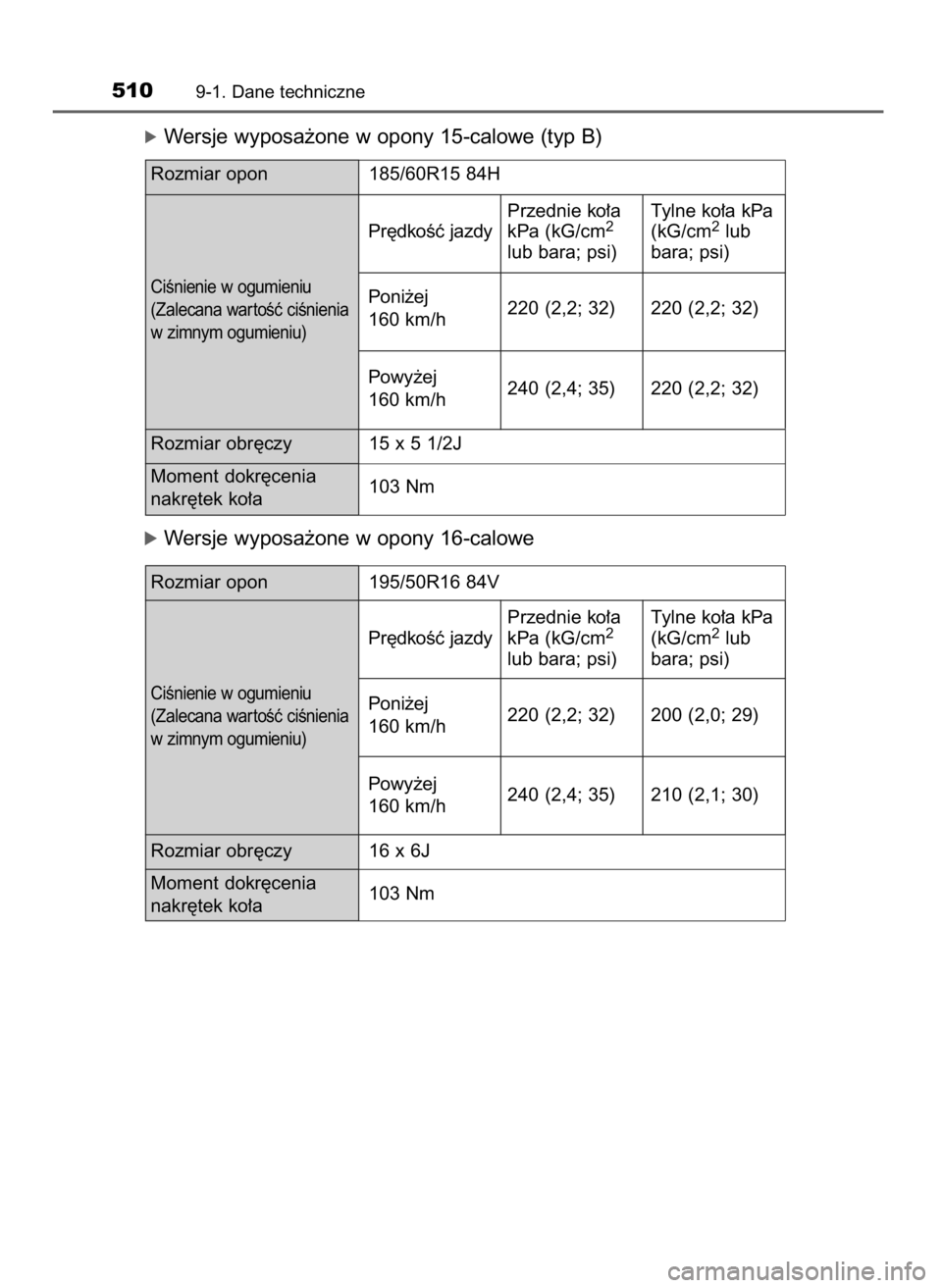

óWersje wyposa˝one w opony 15-calowe (typ B)
óWersje wyposa˝one w opony 16-calowe
5109-1. Dane techniczne
Rozmiar opon
Rozmiar obr´czy
Moment dokr´cenia
nakr´tek ko∏a
CiÊnienie w ogumieniu
(Zalecana war toÊç ciÊnienia
w zimnym ogumieniu)
185/60R15 84H
15 x 5 1/2J
103 Nm Pr´dkoÊç jazdy
Poni˝ej
160 km/h
Po w y ˝e j
160 km/hPrzednie ko∏a
kPa (kG/cm
2
lub bara; psi)
220 (2,2; 32)
240 (2,4; 35)Tylne ko∏a kPa
(kG/cm
2lub
bara; psi)
220 (2,2; 32)
220 (2,2; 32)
Rozmiar opon
Rozmiar obr´czy
Moment dokr´cenia
nakr´tek ko∏a
CiÊnienie w ogumieniu
(Zalecana war toÊç ciÊnienia
w zimnym ogumieniu)
195/50R16 84V
16 x 6J
103 Nm Pr´dkoÊç jazdy
Poni˝ej
160 km/h
Po w y ˝e j
160 km/hPrzednie ko∏a
kPa (kG/cm
2
lub bara; psi)
220 (2,2; 32)
240 (2,4; 35)Tylne ko∏a kPa
(kG/cm
2lub
bara; psi)
200 (2,0; 29)
210 (2,1; 30)
40 YARIS OM52G04E 28/8/15 8:41 Page 510 (Black plate)
