5019-1. Caratteristiche
9
Caratteristiche del veicolo
YARIS_F_EL_OM52G08L

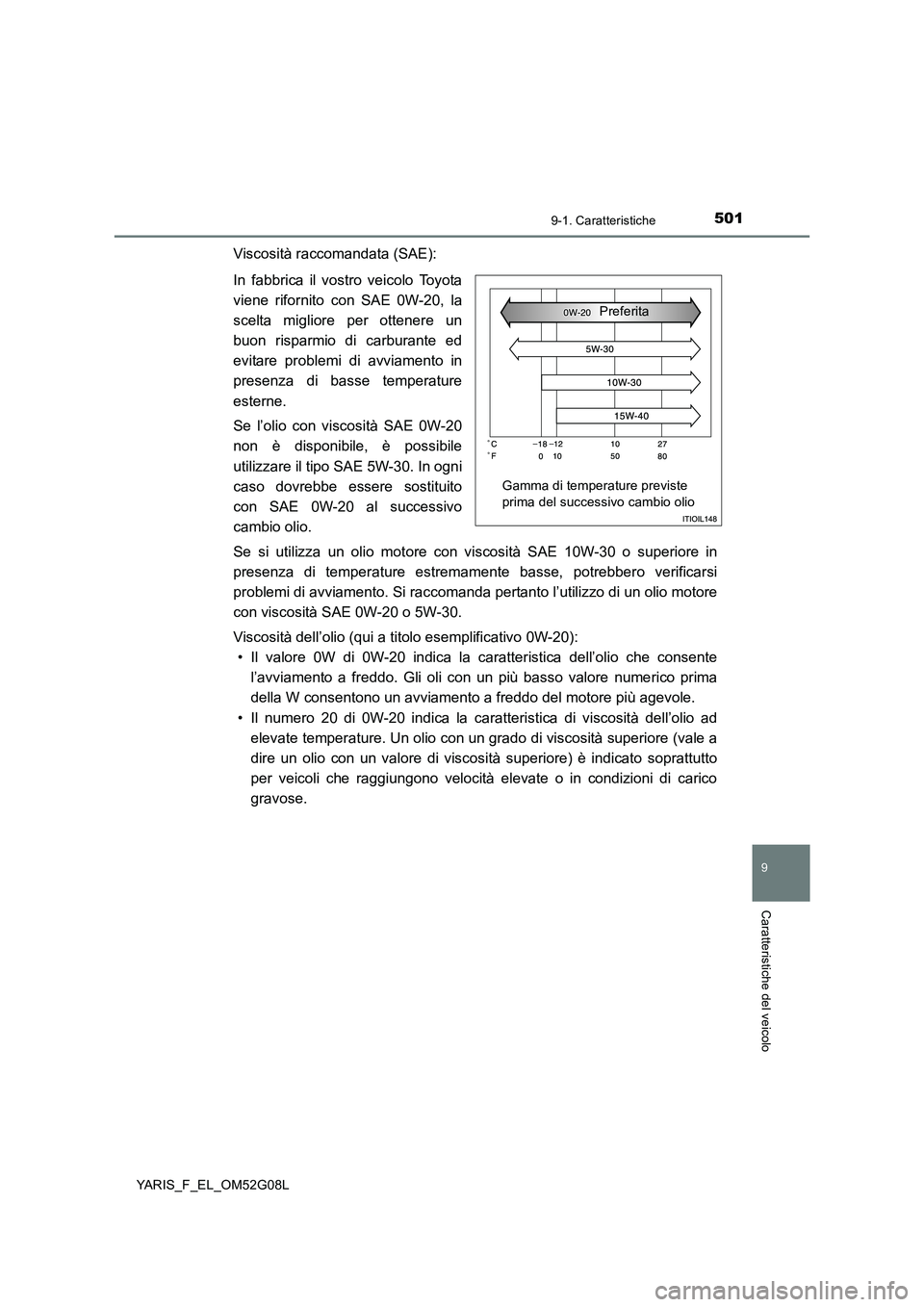

Viscosità raccomandata (SAE):
In fabbrica il vostro veicolo Toyota
viene rifornito con SAE 0W-20, la
scelta migliore per ottenere un
buon risparmio di carburante ed
evitare problemi di avviamento in
presenza di basse temperature
esterne.
Se l’olio con viscosità SAE 0W-20
non è disponibile, è possibile
utilizzare il tipo SAE 5W-30. In ogni
caso dovrebbe essere sostituito
con SAE 0W-20 al successivo
cambio olio.
Se si utilizza un olio motore con viscosità SAE 10W-30 o superiore in
presenza di temperature estremamente basse, potrebbero verificarsi
problemi di avviamento. Si raccomanda pertanto l’utilizzo di un olio motore
con viscosità SAE 0W-20 o 5W-30.
Viscosità dell’olio (qui a titolo esemplificativo 0W-20):
• Il valore 0W di 0W-20 indica la caratteristica dell’olio che consente
l’avviamento a freddo. Gli oli con un più basso valore numerico prima
della W consentono un avviamento a freddo del motore più agevole.
• Il numero 20 di 0W-20 indica la cara tteristica di viscosità dell’olio ad
elevate temperature. Un olio con un grado di viscosità superiore (vale a
dire un olio con un valore di viscosità superiore) è indicato soprattutto
per veicoli che raggiungono velocità elevate o in condizioni di carico
gravose.
Gamma di temperature previste
prima del successivo cambio olio
Preferita

5029-1. Caratteristiche
YARIS_F_EL_OM52G08L

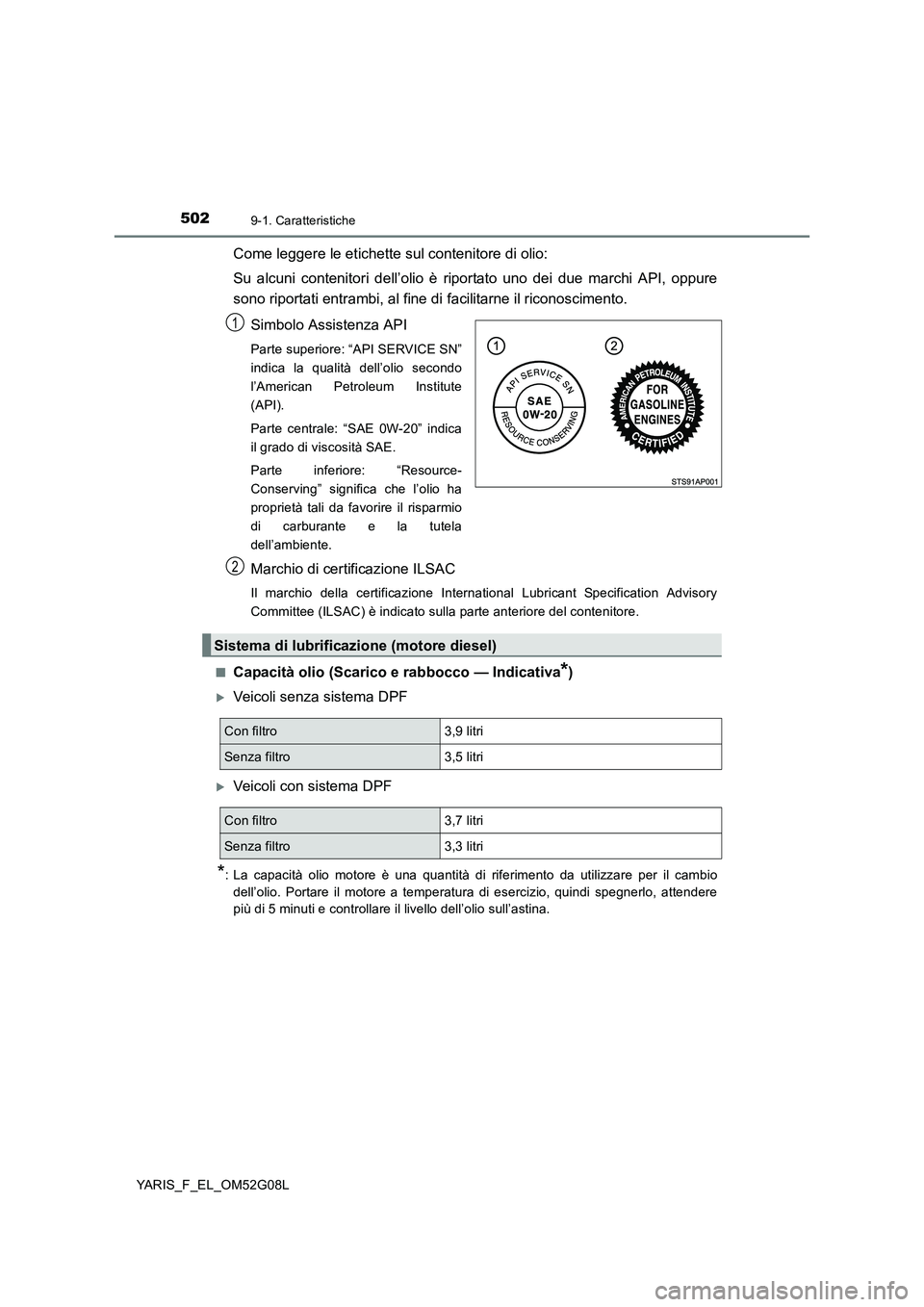

Come leggere le etichette sul contenitore di olio:
Su alcuni contenitori dell’olio è riportato uno dei due marchi API, oppure
sono riportati entrambi, al fine di facilitarne il riconoscimento.
Simbolo Assistenza API
Parte superiore: “API SERVICE SN”
indica la qualità dell’olio secondo
l’American Petroleum Institute
(API).
Parte centrale: “SAE 0W-20” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-
Conserving” significa che l’olio ha
proprietà tali da favorire il risparmio
di carburante e la tutela
dell’ambiente.
Marchio di certificazione ILSAC
Il marchio della certificazione International Lubricant Specification Advisory
Committee (ILSAC) è indicato sulla parte anteriore del contenitore.
■Capacità olio (Scarico e rabbocco — Indicativa*)
Veicoli senza sistema DPF
Veicoli con sistema DPF
*: La capacità olio motore è una quantità di riferimento da utilizzare per il cambio
dell’olio. Portare il motore a temperatura di esercizio, quindi spegnerlo, attendere
più di 5 minuti e controllare il livello dell’olio sull’astina.
1
2
Sistema di lubrificazione (motore diesel)
Con filtro 3,9 litri
Senza filtro 3,5 litri
Con filtro 3,7 litri
Senza filtro 3,3 litri

5039-1. Caratteristiche
9
Caratteristiche del veicolo
YARIS_F_EL_OM52G08L

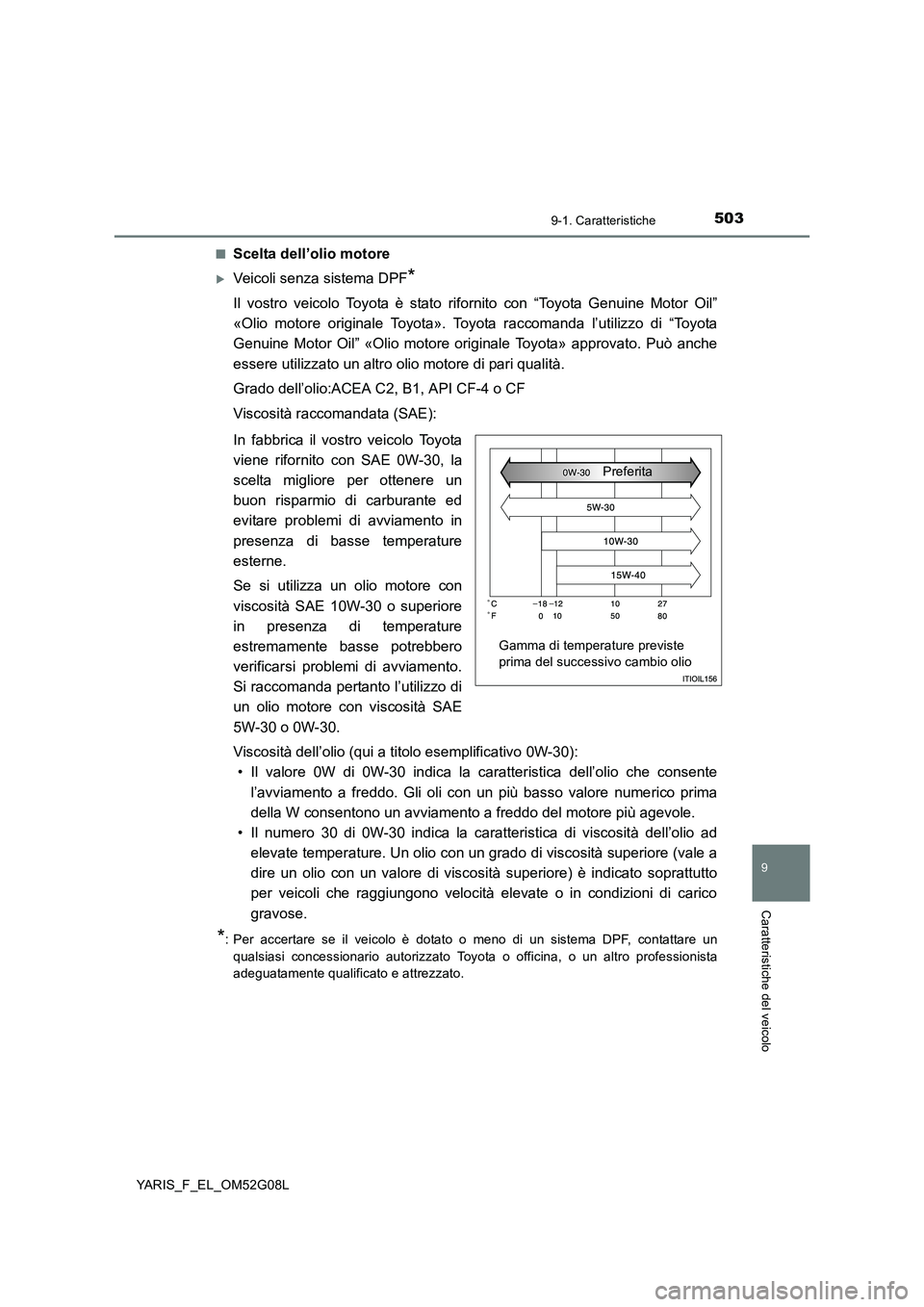

■Scelta dell’olio motore
Veicoli senza sistema DPF*
Il vostro veicolo Toyota è stato rifornito con “Toyota Genuine Motor Oil”
«Olio motore originale Toyota». Toyota raccomanda l’utilizzo di “Toyota
Genuine Motor Oil” «Olio motore originale Toyota» approvato. Può anche
essere utilizzato un altro olio motore di pari qualità.
Grado dell’olio:ACEA C2, B1, API CF-4 o CF
Viscosità raccomandata (SAE):
In fabbrica il vostro veicolo Toyota
viene rifornito con SAE 0W-30, la
scelta migliore per ottenere un
buon risparmio di carburante ed
evitare problemi di avviamento in
presenza di basse temperature
esterne.
Se si utilizza un olio motore con
viscosità SAE 10W-30 o superiore
in presenza di temperature
estremamente basse potrebbero
verificarsi problemi di avviamento.
Si raccomanda pertanto l’utilizzo di
un olio motore con viscosità SAE
5W-30 o 0W-30.
Viscosità dell’olio (qui a titolo esemplificativo 0W-30):
• Il valore 0W di 0W-30 indica la caratteristica dell’olio che consente
l’avviamento a freddo. Gli oli con un più basso valore numerico prima
della W consentono un avviamento a freddo del motore più agevole.
• Il numero 30 di 0W-30 indica la cara tteristica di viscosità dell’olio ad
elevate temperature. Un olio con un grado di viscosità superiore (vale a
dire un olio con un valore di viscosità superiore) è indicato soprattutto
per veicoli che raggiungono velocità elevate o in condizioni di carico
gravose.
*: Per accertare se il veicolo è dotato o meno di un sistema DPF, contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Gamma di temperature previste
prima del successivo cambio olio
Preferita

5049-1. Caratteristiche
YARIS_F_EL_OM52G08L

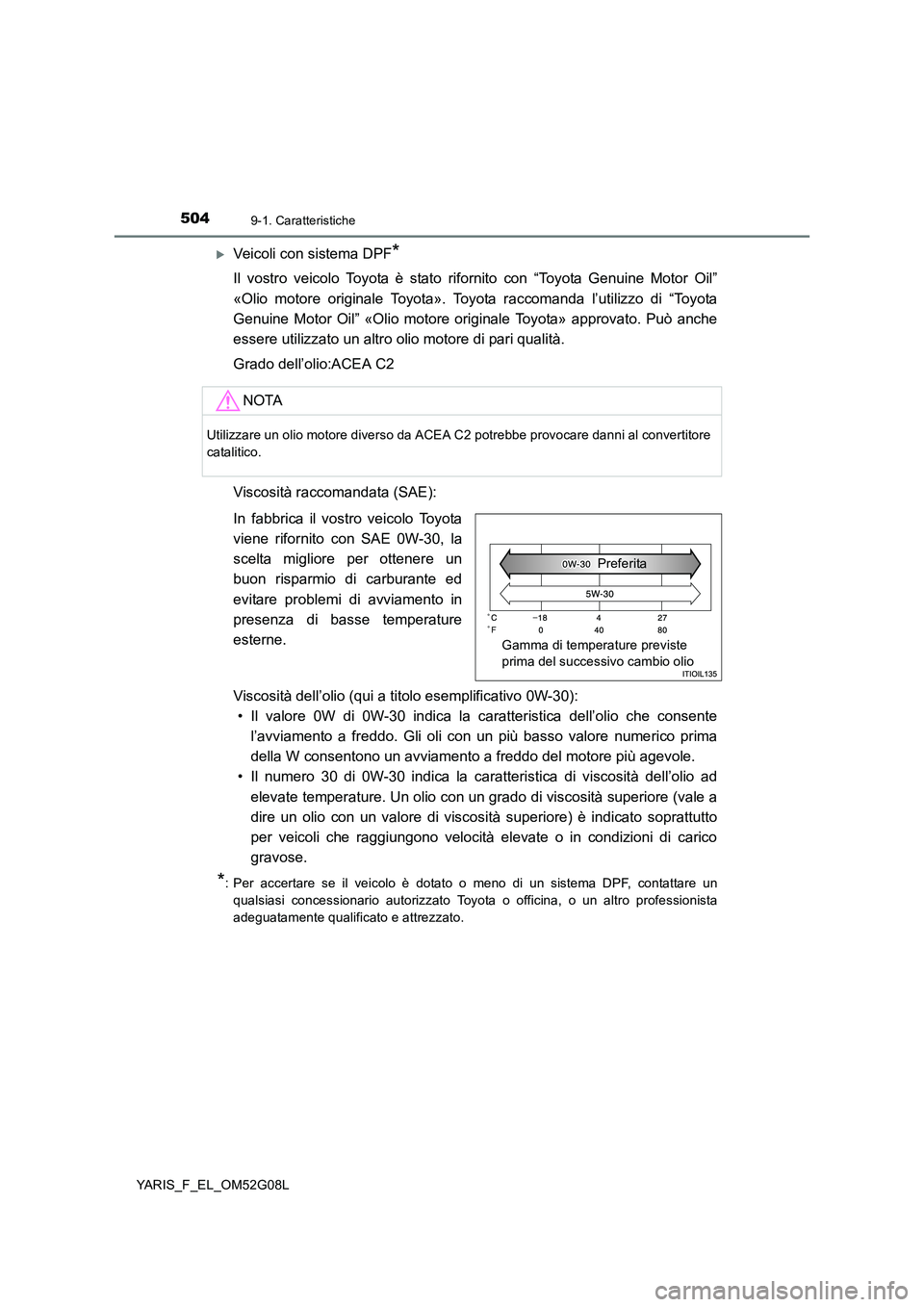

Veicoli con sistema DPF*
Il vostro veicolo Toyota è stato rifornito con “Toyota Genuine Motor Oil”
«Olio motore originale Toyota». Toyota raccomanda l’utilizzo di “Toyota
Genuine Motor Oil” «Olio motore originale Toyota» approvato. Può anche
essere utilizzato un altro olio motore di pari qualità.
Grado dell’olio:ACEA C2
Viscosità raccomandata (SAE):
In fabbrica il vostro veicolo Toyota
viene rifornito con SAE 0W-30, la
scelta migliore per ottenere un
buon risparmio di carburante ed
evitare problemi di avviamento in
presenza di basse temperature
esterne.
Viscosità dell’olio (qui a titolo esemplificativo 0W-30):
• Il valore 0W di 0W-30 indica la caratteristica dell’olio che consente
l’avviamento a freddo. Gli oli con un più basso valore numerico prima
della W consentono un avviamento a freddo del motore più agevole.
• Il numero 30 di 0W-30 indica la cara tteristica di viscosità dell’olio ad
elevate temperature. Un olio con un grado di viscosità superiore (vale a
dire un olio con un valore di viscosità superiore) è indicato soprattutto
per veicoli che raggiungono velocità elevate o in condizioni di carico
gravose.
*: Per accertare se il veicolo è dotato o meno di un sistema DPF, contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
NOTA
Utilizzare un olio motore diverso da ACEA C2 potrebbe provocare danni al convertitore
catalitico.
Gamma di temperature previste
prima del successivo cambio olio
Preferita

5059-1. Caratteristiche
9
Caratteristiche del veicolo
YARIS_F_EL_OM52G08L

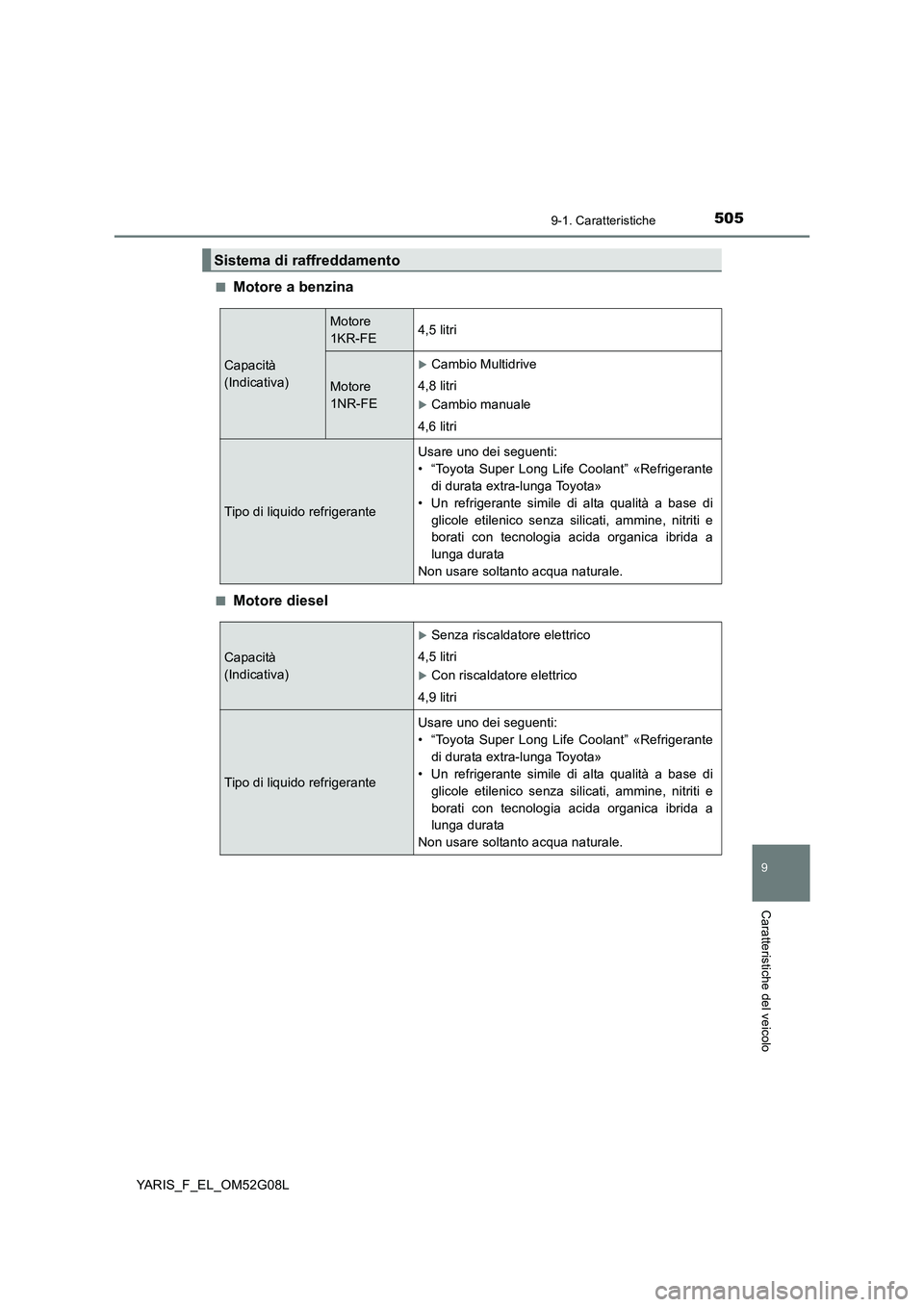

■Motore a benzina
■Motore diesel
Sistema di raffreddamento
Capacità
(Indicativa)
Motore
1KR-FE4,5 litri
Motore
1NR-FE
Cambio Multidrive
4,8 litri
Cambio manuale
4,6 litri
Tipo di liquido refrigerante
Usare uno dei seguenti:
• “Toyota Super Long Life Coolant” «Refrigerante
di durata extra-lunga Toyota»
• Un refrigerante simile di alta qualità a base di
glicole etilenico senza silicati, ammine, nitriti e
borati con tecnologia acida organica ibrida a
lunga durata
Non usare soltanto acqua naturale.
Capacità
(Indicativa)
Senza riscaldatore elettrico
4,5 litri
Con riscaldatore elettrico
4,9 litri
Tipo di liquido refrigerante
Usare uno dei seguenti:
• “Toyota Super Long Life Coolant” «Refrigerante
di durata extra-lunga Toyota»
• Un refrigerante simile di alta qualità a base di
glicole etilenico senza silicati, ammine, nitriti e
borati con tecnologia acida organica ibrida a
lunga durata
Non usare soltanto acqua naturale.

5069-1. Caratteristiche
YARIS_F_EL_OM52G08L
*: Il contenuto di fluido è una quantità di riferimento. Se è necessaria la sostituzione,
contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.

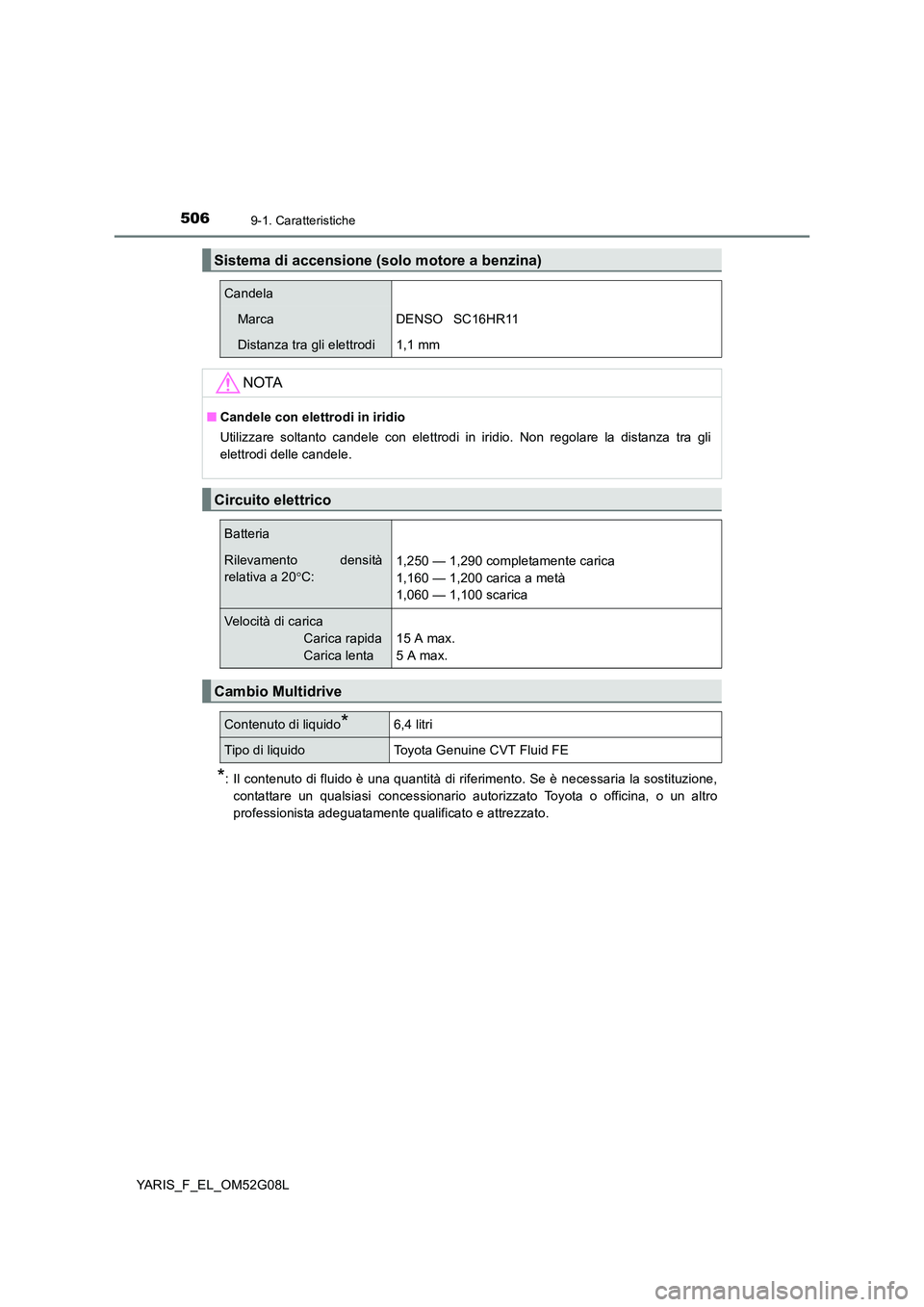

Sistema di accensione (solo motore a benzina)
Candela
MarcaDENSO SC16HR11
Distanza tra gli elettrodi1,1 mm
NOTA
■ Candele con elettrodi in iridio
Utilizzare soltanto candele con elettrodi in iridio. Non regolare la distanza tra gli
elettrodi delle candele.
Circuito elettrico
Batteria
Rilevamento densità
relativa a 20 C:
1,250 — 1,290 completamente carica
1,160 — 1,200 carica a metà
1,060 — 1,100 scarica
Velocità di carica
Carica rapida
Carica lenta
15 A max.
5 A max.
Cambio Multidrive
Contenuto di liquido*6,4 litri
Tipo di liquidoToyota Genuine CVT Fluid FE

5079-1. Caratteristiche
9
Caratteristiche del veicolo
YARIS_F_EL_OM52G08L

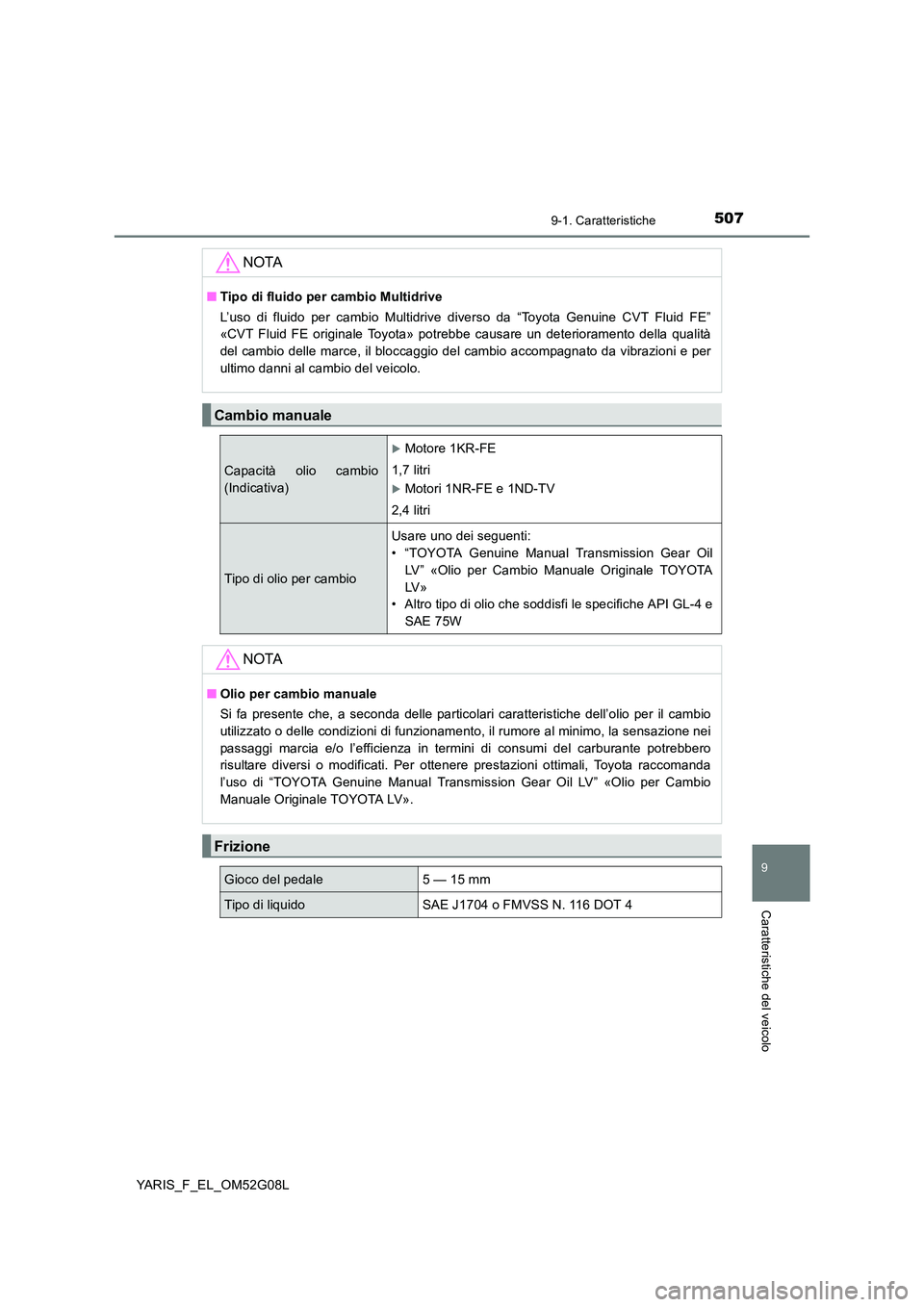

NOTA
■Tipo di fluido per cambio Multidrive
L’uso di fluido per cambio Multidrive diverso da “Toyota Genuine CVT Fluid FE”
«CVT Fluid FE originale Toyota» potrebbe causare un deterioramento della qualità
del cambio delle marce, il bloccaggio del cambio accompagnato da vibrazioni e per
ultimo danni al cambio del veicolo.
Cambio manuale
Capacità olio cambio
(Indicativa)
Motore 1KR-FE
1,7 litri
Motori 1NR-FE e 1ND-TV
2,4 litri
Tipo di olio per cambio
Usare uno dei seguenti:
• “TOYOTA Genuine Manual Transmission Gear Oil
LV” «Olio per Cambio Manuale Originale TOYOTA
LV »
• Altro tipo di olio che soddisfi le specifiche API GL-4 e
SAE 75W
NOTA
■ Olio per cambio manuale
Si fa presente che, a seconda delle particolari caratteristiche dell’olio per il cambio
utilizzato o delle condizioni di funzionamento, il rumore al minimo, la sensazione nei
passaggi marcia e/o l’efficienza in termini di consumi del carburante potrebbero
risultare diversi o modificati. Per ottenere prestazioni ottimali, Toyota raccomanda
l’uso di “TOYOTA Genuine Manual Transmission Gear Oil LV” «Olio per Cambio
Manuale Originale TOYOTA LV».
Frizione
Gioco del pedale5 — 15 mm
Tipo di liquidoSAE J1704 o FMVSS N. 116 DOT 4

5089-1. Caratteristiche
YARIS_F_EL_OM52G08L
*1: Distanza minima del pedale quando premuto con una forza di 300 N mentre il
motore è in funzione
*2: Corsa della leva del freno di stazionamento quando viene sollevata con una forza di
200 N
Pneumatici da 14 pollici (tipo A)
Pneumatici da 14 pollici (tipo B)

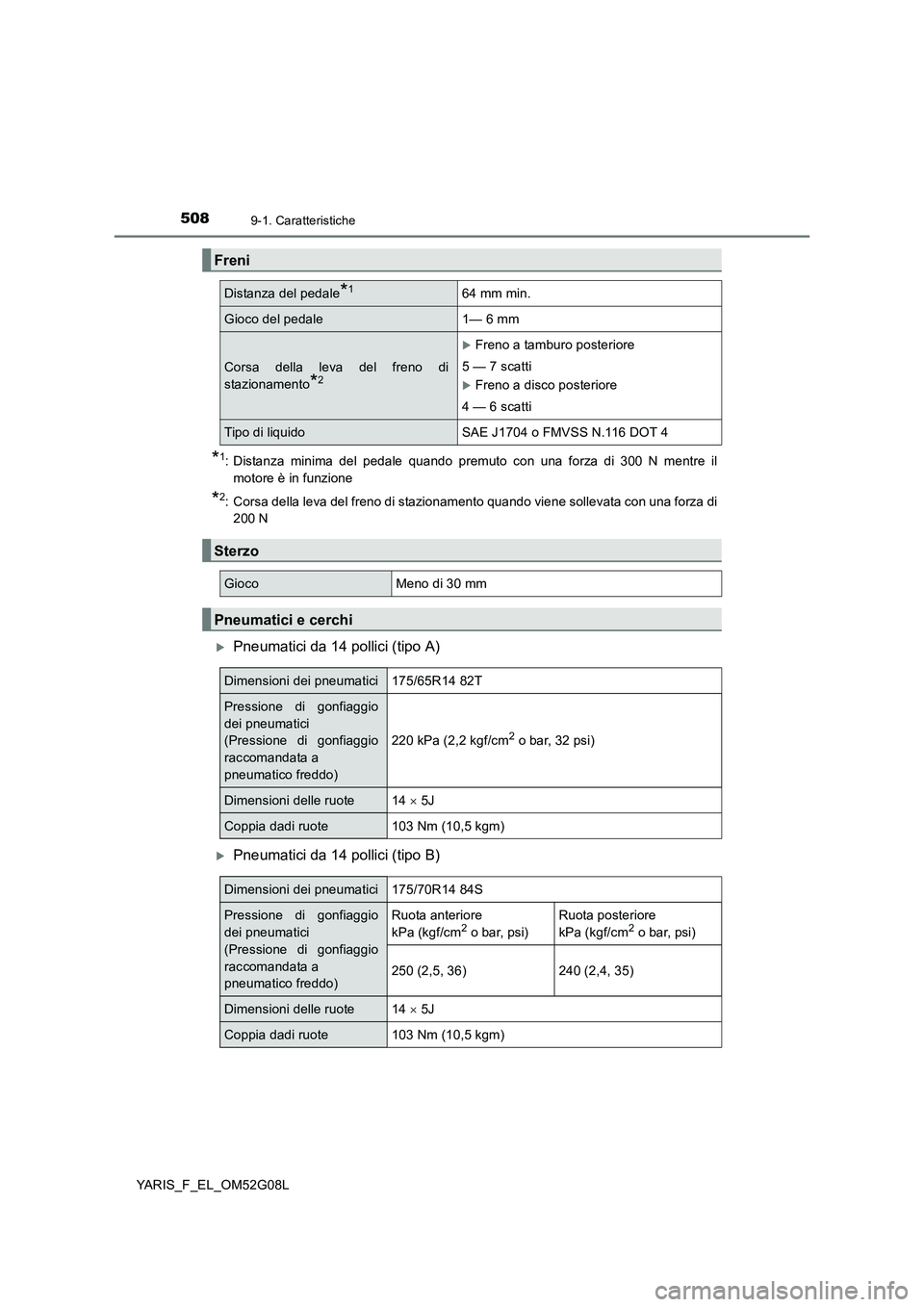

Freni
Distanza del pedale*164 mm min.
Gioco del pedale1— 6 mm
Corsa della leva del freno di
stazionamento*2
Freno a tamburo posteriore
5 — 7 scatti
Freno a disco posteriore
4 — 6 scatti
Tipo di liquidoSAE J1704 o FMVSS N.116 DOT 4
Sterzo
GiocoMeno di 30 mm
Pneumatici e cerchi
Dimensioni dei pneumatici175/65R14 82T
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Dimensioni delle ruote14  5J
Coppia dadi ruote103 Nm (10,5 kgm)
Dimensioni dei pneumatici175/70R14 84S
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
Ruota anteriore
kPa (kgf/cm2 o bar, psi)
Ruota posteriore
kPa (kgf/cm2 o bar, psi)
250 (2,5, 36)240 (2,4, 35)
Dimensioni delle ruote14  5J
Coppia dadi ruote103 Nm (10,5 kgm)

5099-1. Caratteristiche
9
Caratteristiche del veicolo
YARIS_F_EL_OM52G08L

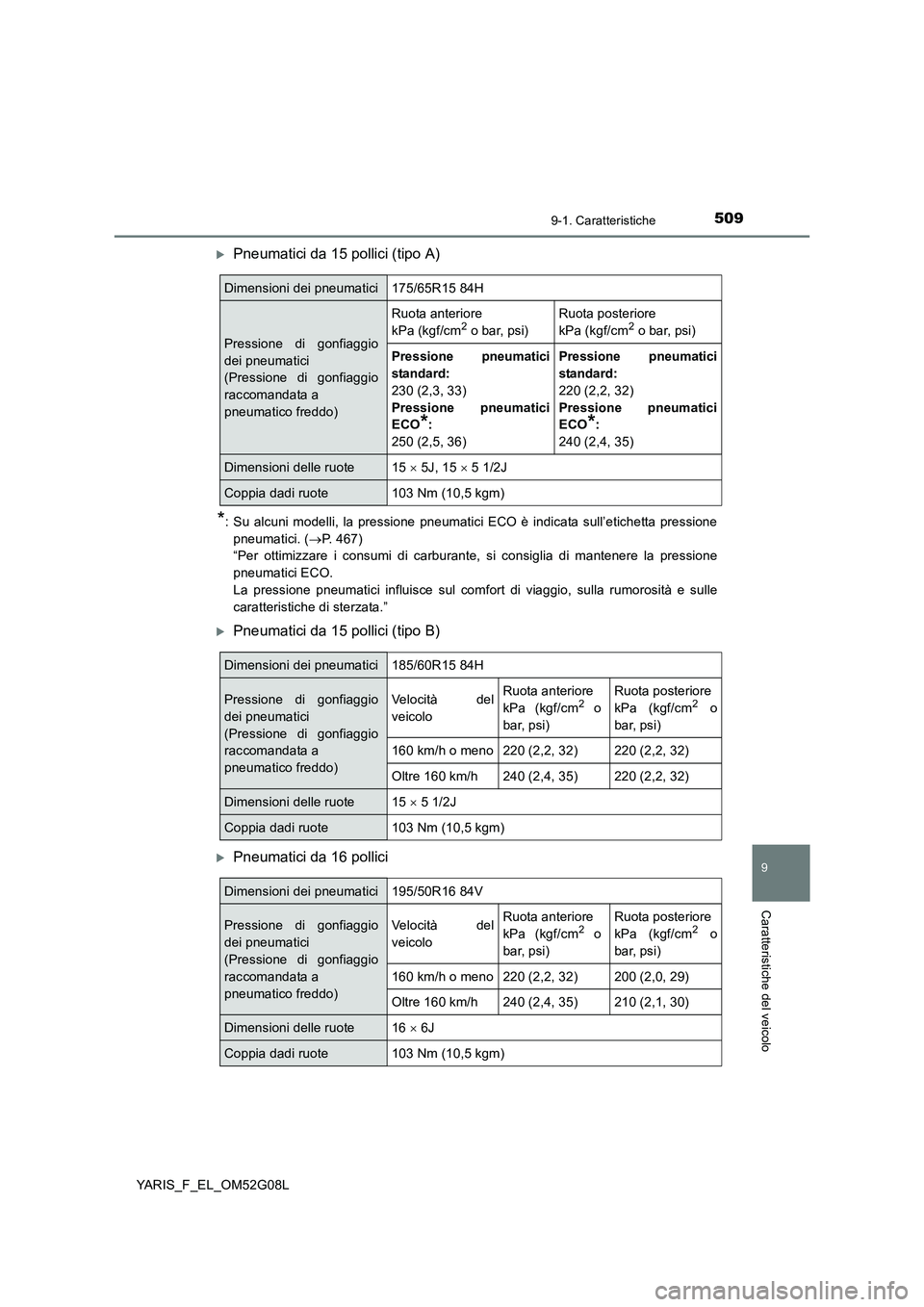

Pneumatici da 15 pollici (tipo A)
*: Su alcuni modelli, la pressione pneumatici ECO è indicata sull’etichetta pressione
pneumatici. ( P. 467)
“Per ottimizzare i consumi di carburante, si consiglia di mantenere la pressione
pneumatici ECO.
La pressione pneumatici influisce sul comfort di viaggio, sulla rumorosità e sulle
caratteristiche di sterzata.”
Pneumatici da 15 pollici (tipo B)
Pneumatici da 16 pollici
Dimensioni dei pneumatici175/65R15 84H
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
Ruota anteriore
kPa (kgf/cm2 o bar, psi)
Ruota posteriore
kPa (kgf/cm2 o bar, psi)
Pressione pneumatici
standard:
230 (2,3, 33)
Pressione pneumatici
ECO*:
250 (2,5, 36)
Pressione pneumatici
standard:
220 (2,2, 32)
Pressione pneumatici
ECO*:
240 (2,4, 35)
Dimensioni delle ruote15  5J, 15  5 1/2J
Coppia dadi ruote103 Nm (10,5 kgm)
Dimensioni dei pneumatici185/60R15 84H
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
Velocità del
veicolo
Ruota anteriore
kPa (kgf/cm2 o
bar, psi)
Ruota posteriore
kPa (kgf/cm2 o
bar, psi)
160 km/h o meno220 (2,2, 32)220 (2,2, 32)
Oltre 160 km/h240 (2,4, 35)220 (2,2, 32)
Dimensioni delle ruote15  5 1/2J
Coppia dadi ruote103 Nm (10,5 kgm)
Dimensioni dei pneumatici195/50R16 84V
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
Velocità del
veicolo
Ruota anteriore
kPa (kgf/cm2 o
bar, psi)
Ruota posteriore
kPa (kgf/cm2 o
bar, psi)
160 km/h o meno220 (2,2, 32)200 (2,0, 29)
Oltre 160 km/h240 (2,4, 35)210 (2,1, 30)
Dimensioni delle ruote16  6J
Coppia dadi ruote103 Nm (10,5 kgm)

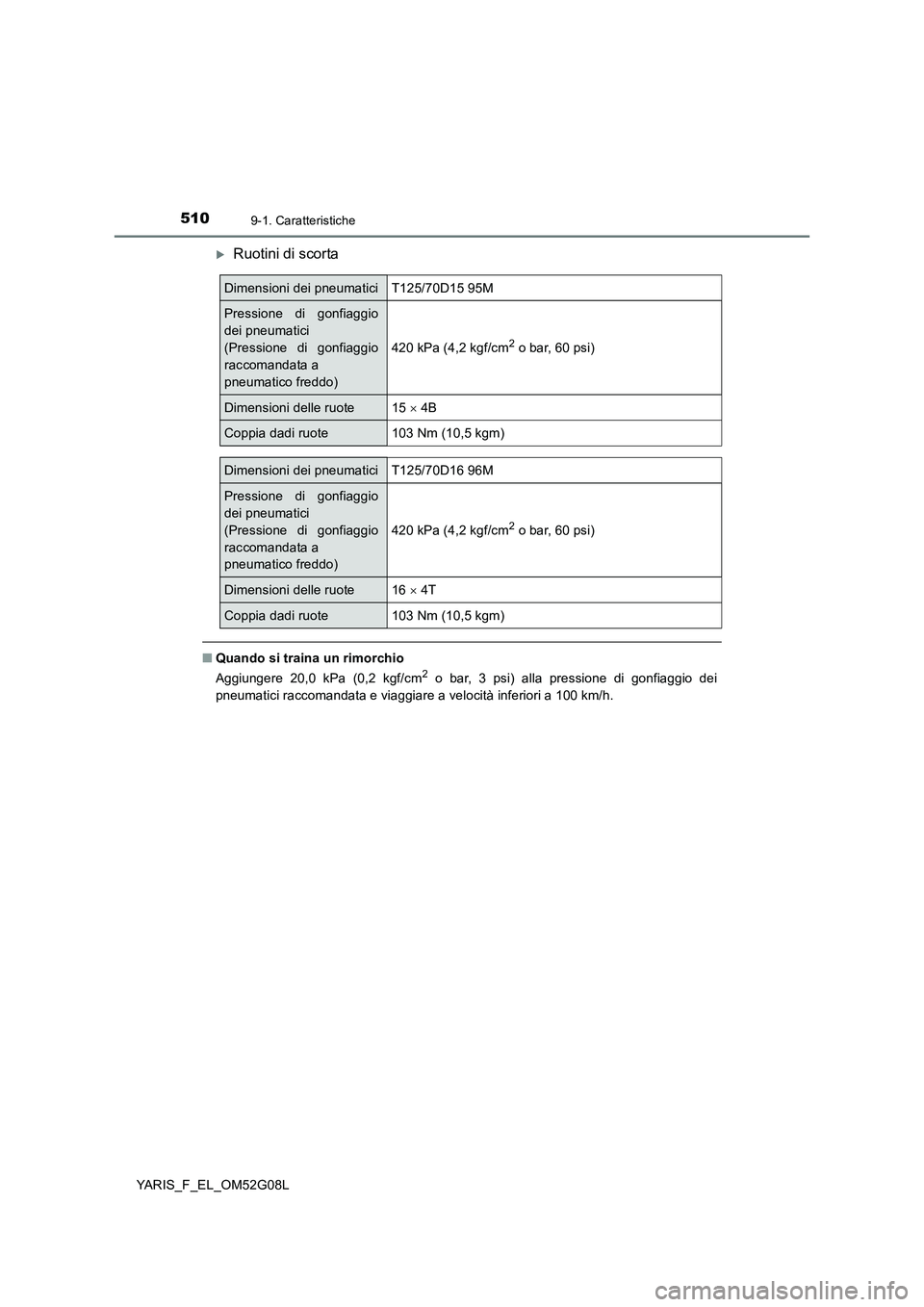

5109-1. Caratteristiche
YARIS_F_EL_OM52G08L
Ruotini di scorta
■Quando si traina un rimorchio
Aggiungere 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) alla pressione di gonfiaggio dei
pneumatici raccomandata e viaggiare a velocità inferiori a 100 km/h.
Dimensioni dei pneumaticiT125/70D15 95M
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Dimensioni delle ruote15  4B
Coppia dadi ruote103 Nm (10,5 kgm)
Dimensioni dei pneumaticiT125/70D16 96M
Pressione di gonfiaggio
dei pneumatici
(Pressione di gonfiaggio
raccomandata a
pneumatico freddo)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Dimensioni delle ruote16  4T
Coppia dadi ruote103 Nm (10,5 kgm)
