3617-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52J20E
OPMERKING

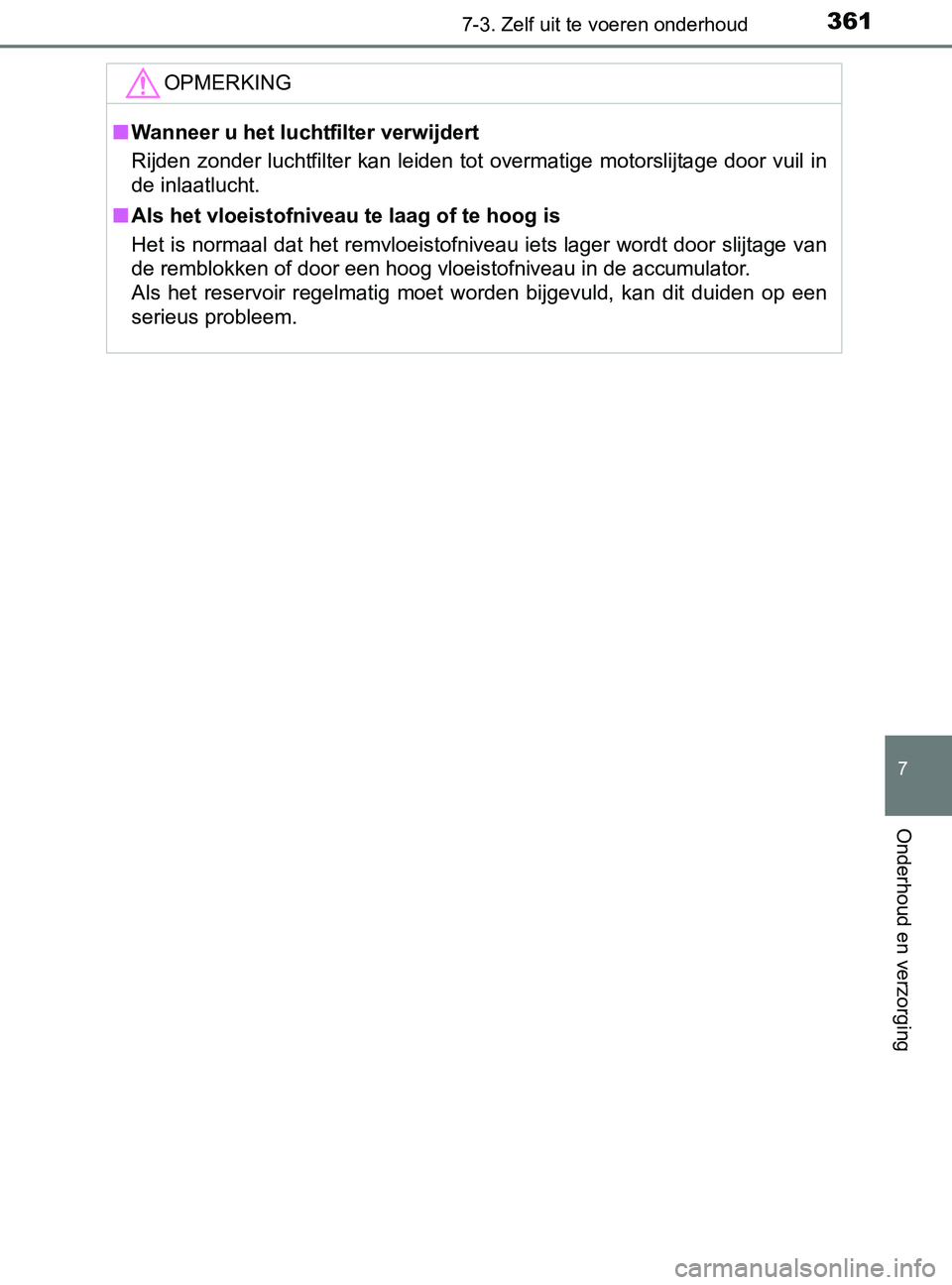

■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijtage door vuil in
de inlaatlucht.
■Als het vloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van
<0047004800030055004800500045004f0052004e004e004800510003005200490003004700520052005500030048004800510003004b00520052004a00030059004f00520048004c00560057005200490051004c00590048004400580003004c0051000300
4700480003004400460046005800500058004f004400570052[r.
Als het reservoir regelmatig moet worden bijgevuld, kan dit duiden op een
serieus probleem.
YARIS_F_OM_Europe_OM52J20E.book Page 361 Thursday, December 1, 2016 10:25 PM

3627-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52J20E

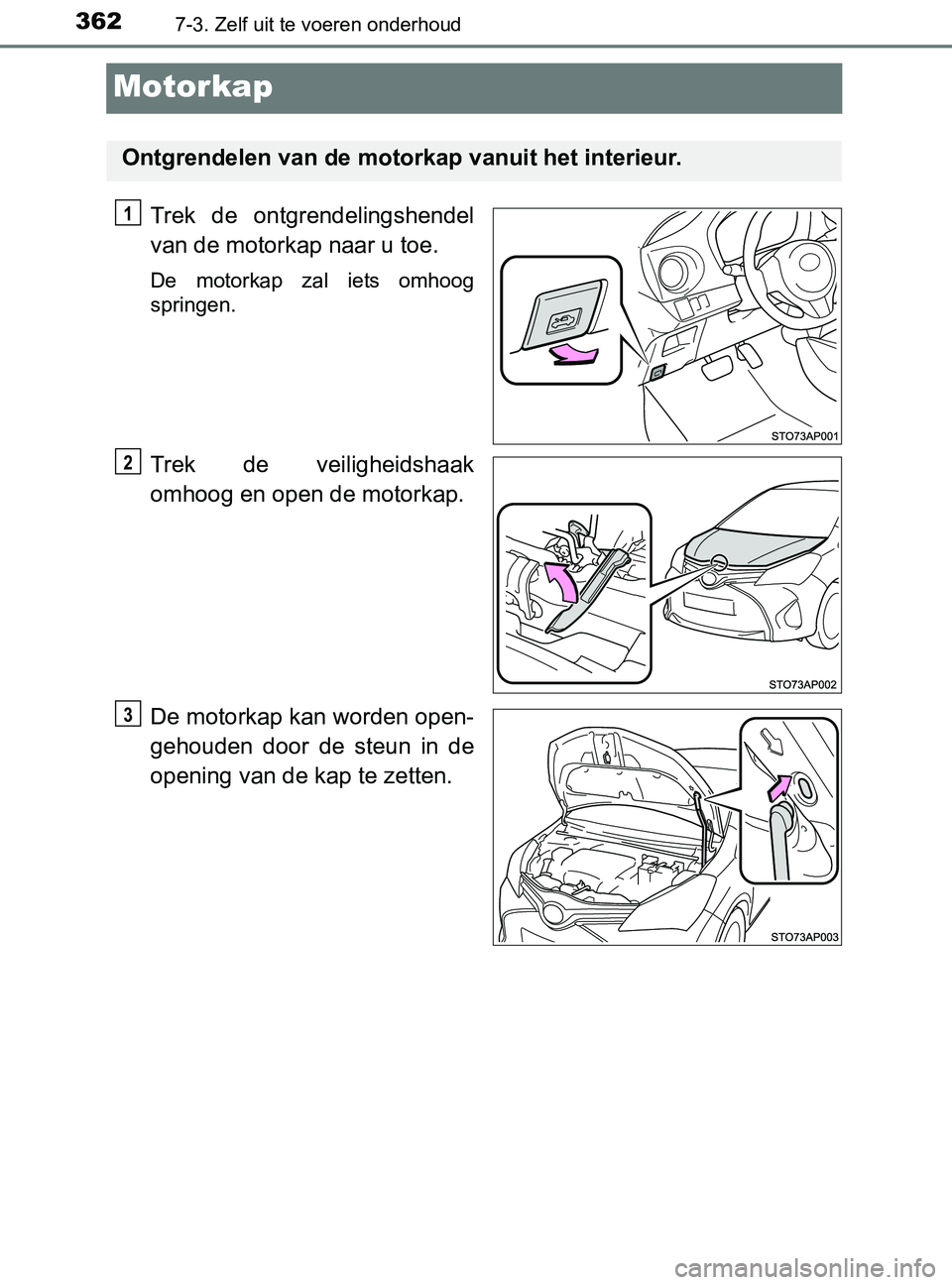

Motorkap
Trek de ontgrendelingshendel
van de motorkap naar u toe.
De motorkap zal iets omhoog
springen.
Trek de veiligheidshaak
omhoog en open de motorkap.
De motorkap kan worden open-
gehouden door de steun in de
opening van de kap te zetten.
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
YARIS_F_OM_Europe_OM52J20E.book Page 362 Thursday, December 1, 2016 10:25 PM

3637-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52J20E

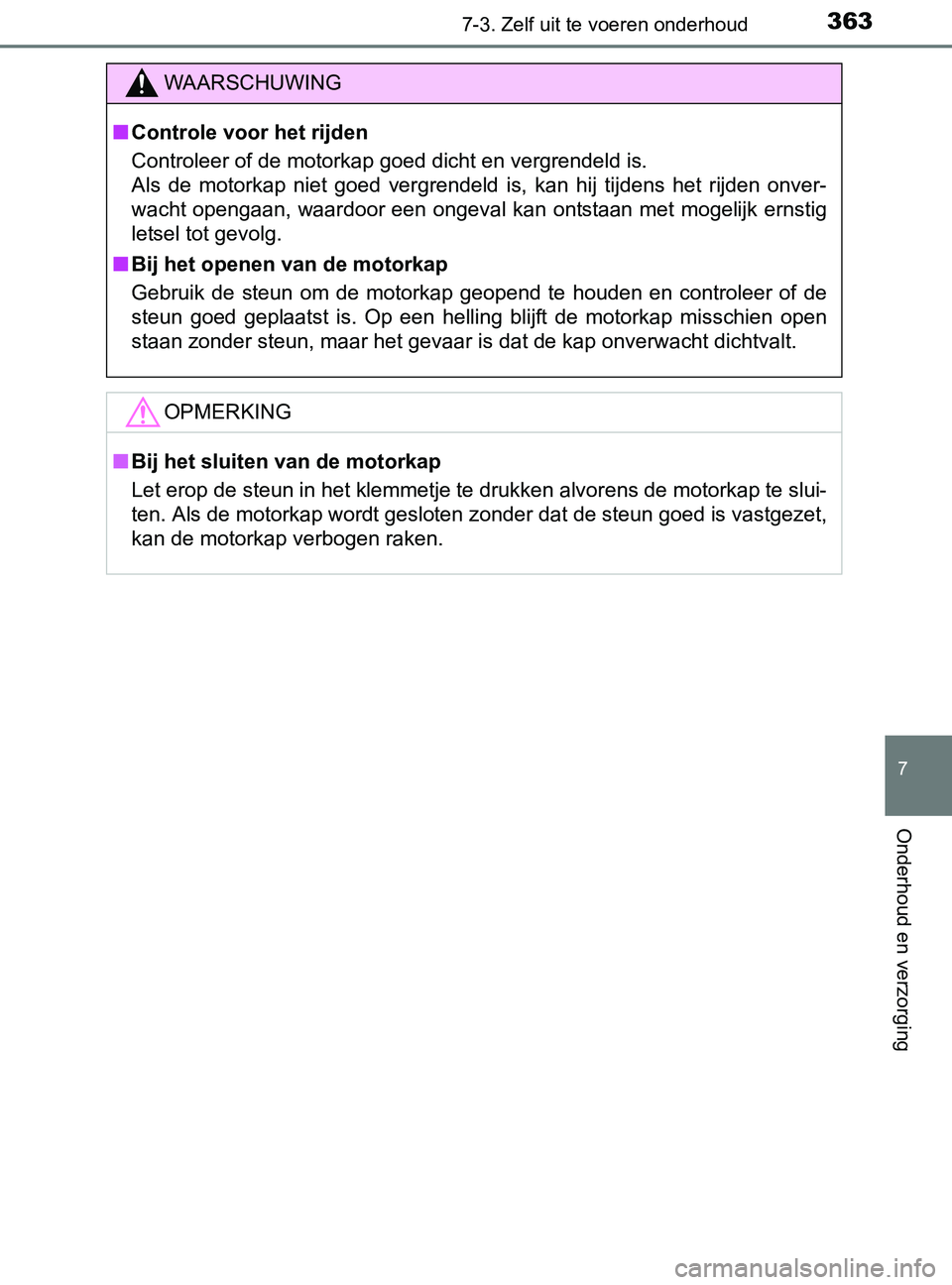

WAARSCHUWING
■Controle voor het rijden
<002600520051005700550052004f004800480055000300520049000300470048000300500052005700520055004e004400530003004a00520048004700030047004c0046004b00570003004800510003005900480055004a00550048005100470048004f00
470003004c005600110003[
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wacht opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
■Bij het openen van de motorkap
Gebruik de steun om de motorkap geopend te houden en controleer of de
steun goed geplaatst is. Op een helling blijft de motorkap misschien open
staan zonder steun, maar het gevaar is dat de kap onverwacht dichtvalt.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motorkap te slui-
ten. Als de motorkap wordt gesloten zonder dat de steun goed is vastgezet,
kan de motorkap verbogen raken.
YARIS_F_OM_Europe_OM52J20E.book Page 363 Thursday, December 1, 2016 10:25 PM

3647-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52J20E

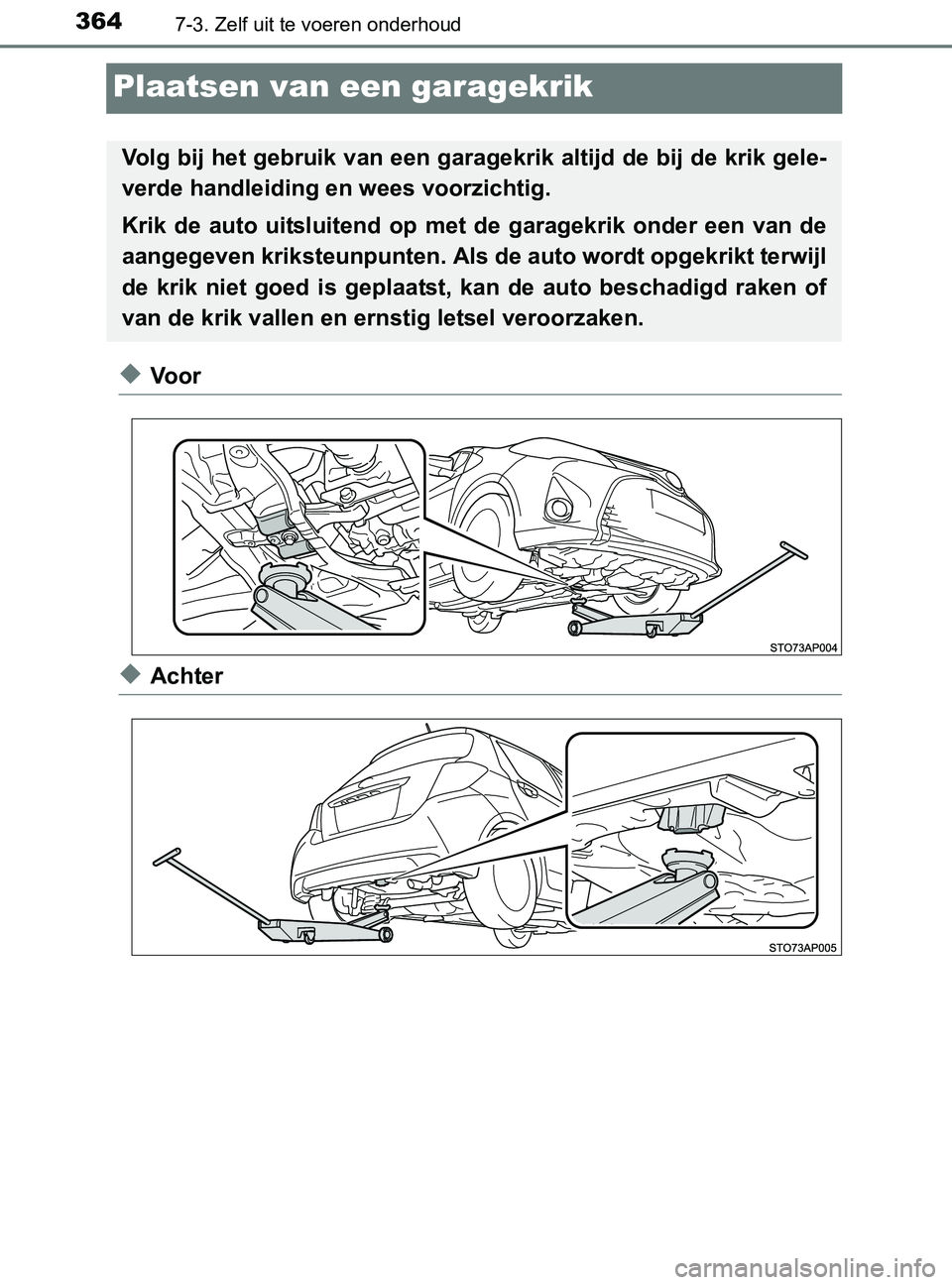

Plaatsen van een garagekrik
◆Voor
◆Achter
Volg bij het gebruik van een garagekrik altijd de bij de krik gele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan de auto beschadigd raken of
van de krik vallen en ernstig letsel veroorzaken.
YARIS_F_OM_Europe_OM52J20E.book Page 364 Thursday, December 1, 2016 10:25 PM

3657-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52J20E
OPMERKING

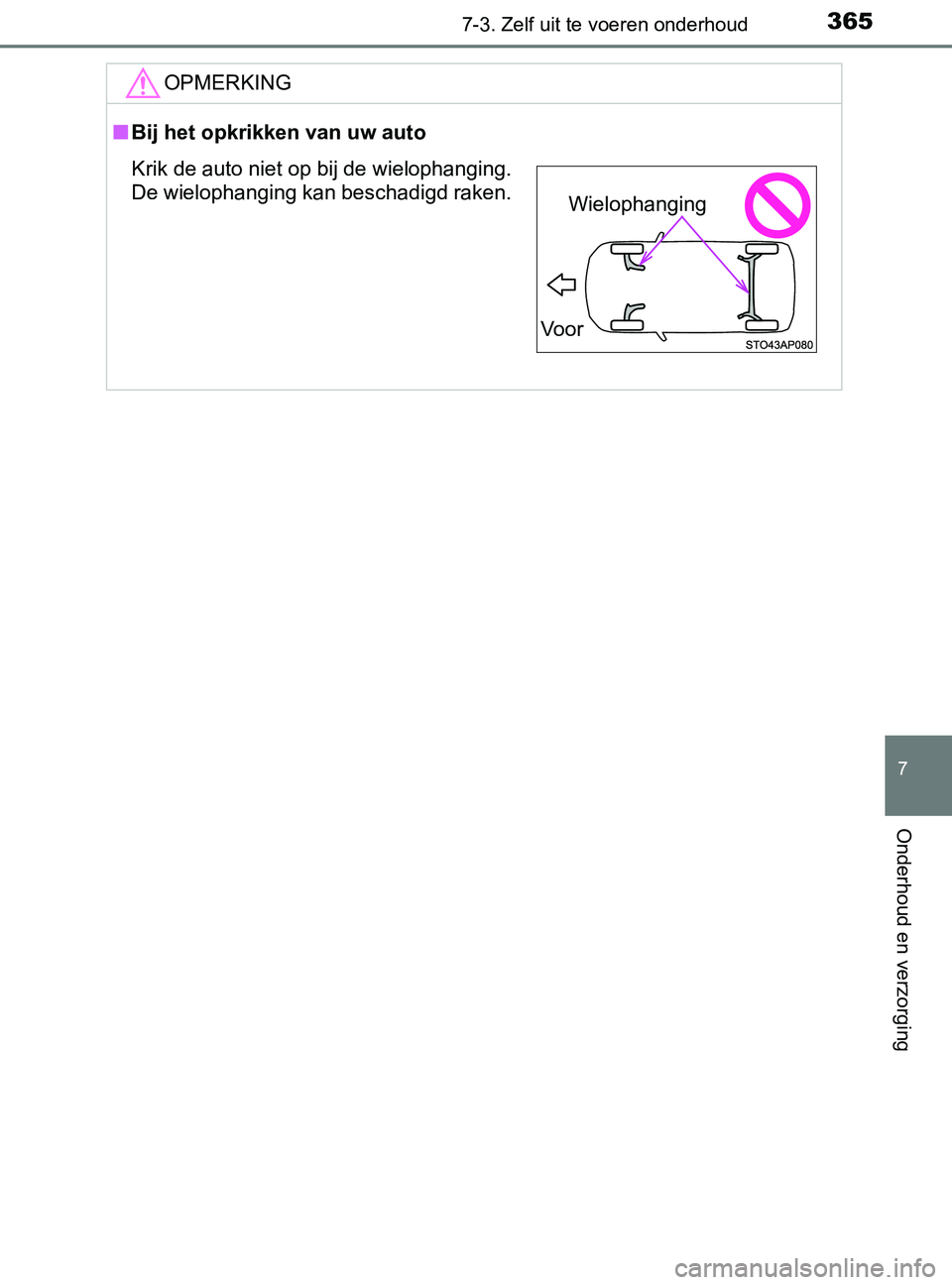

■Bij het opkrikken van uw auto
Krik de auto niet op bij de wielophanging.
De wielophanging kan beschadigd raken.
Voor
Wielophanging
YARIS_F_OM_Europe_OM52J20E.book Page 365 Thursday, December 1, 2016 10:25 PM

3667-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52J20E
Motorruimte

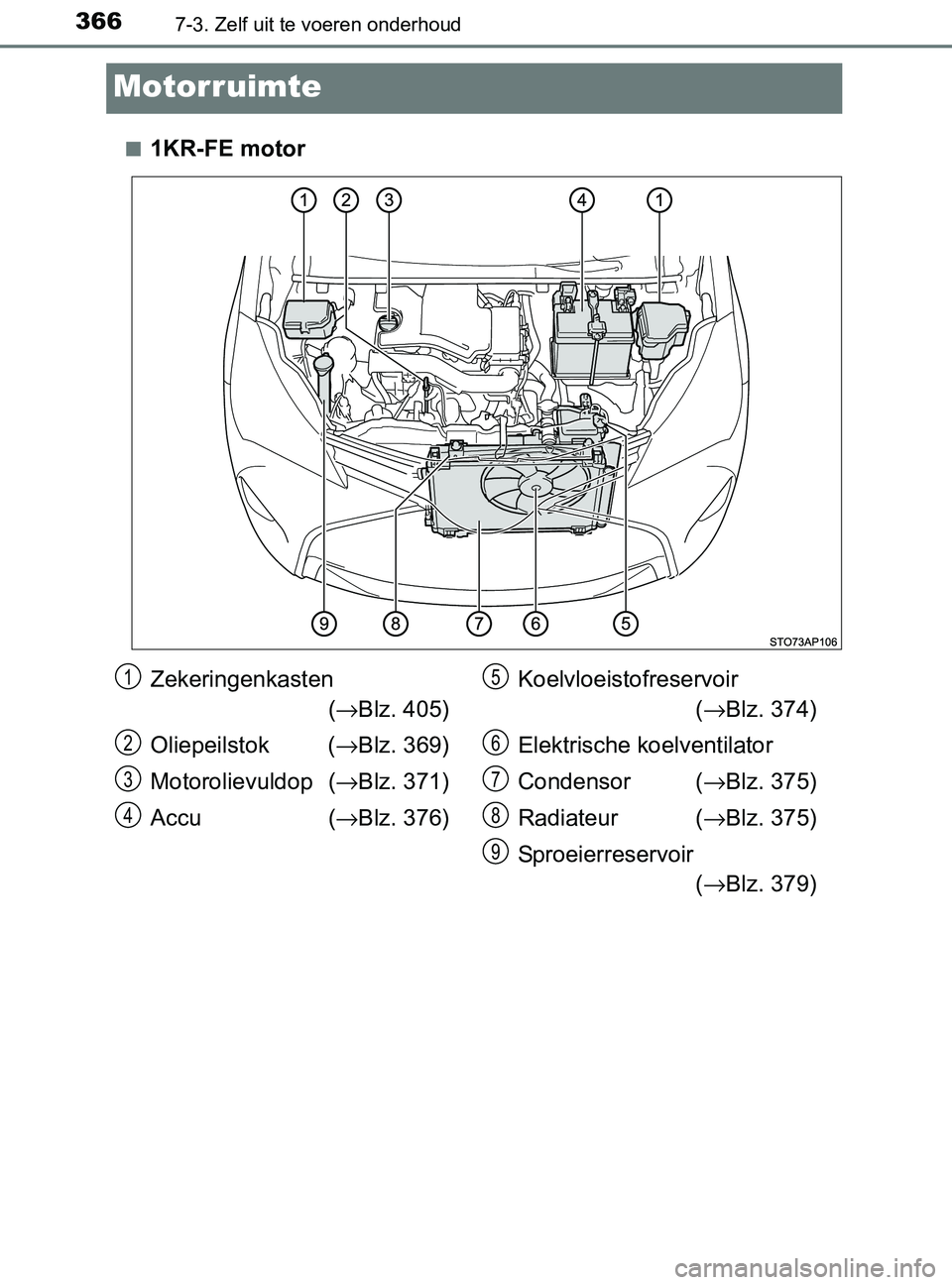

■1KR-FE motor
Zekeringenkasten
(→Blz. 405)
Oliepeilstok (→Blz. 369)
Motorolievuldop (→Blz. 371)
Accu (→Blz. 376)Koelvloeistofreservoir
(→Blz. 374)
Elektrische koelventilator
Condensor (→Blz. 375)
Radiateur (→Blz. 375)
Sproeierreservoir
(→Blz. 379)1
2
3
4
5
6
7
8
9
YARIS_F_OM_Europe_OM52J20E.book Page 366 Thursday, December 1, 2016 10:25 PM

3677-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52J20E■

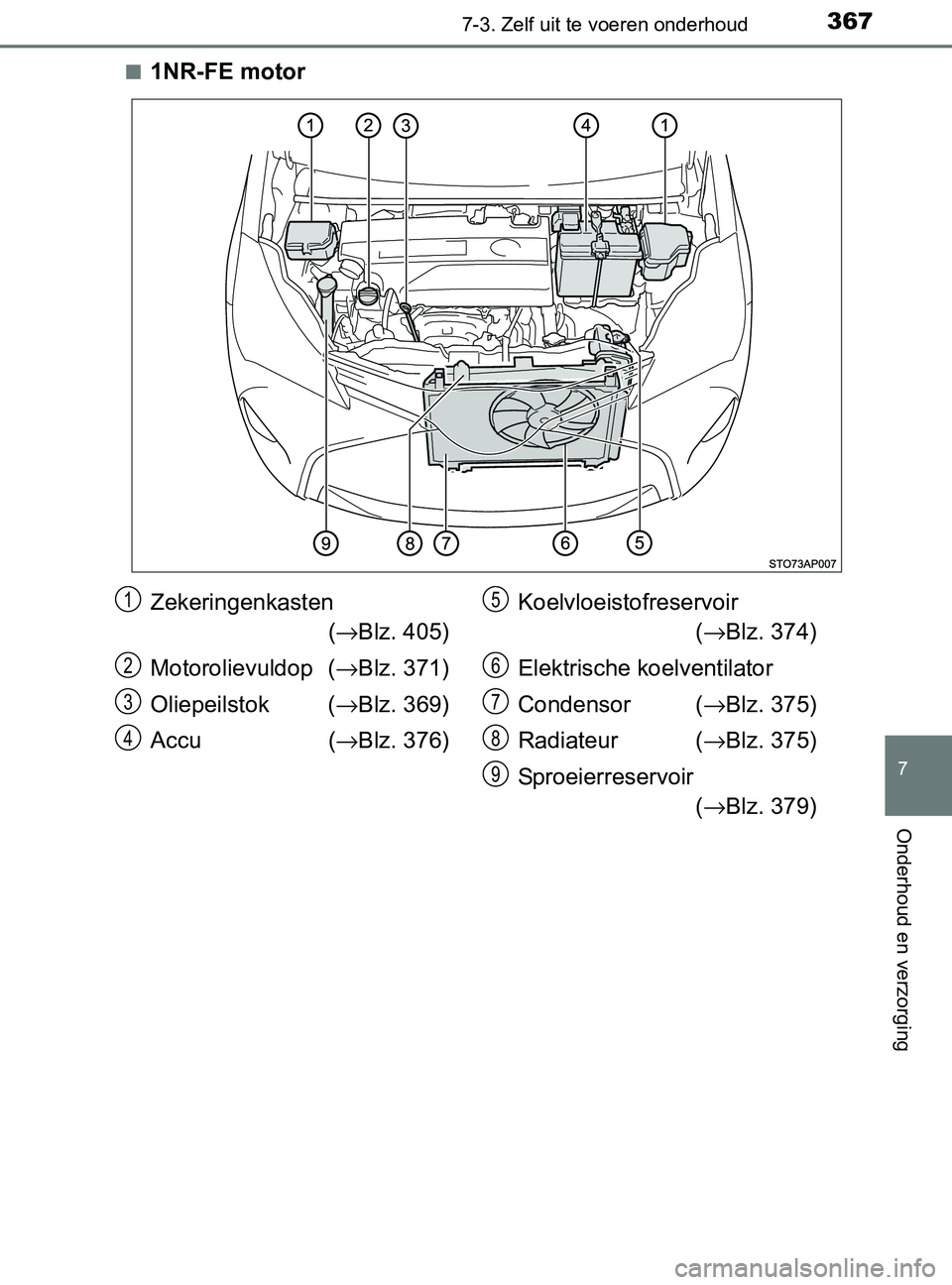

1NR-FE motor
Zekeringenkasten
(→Blz. 405)
Motorolievuldop (→Blz. 371)
Oliepeilstok (→Blz. 369)
Accu (→Blz. 376)Koelvloeistofreservoir
(→Blz. 374)
Elektrische koelventilator
Condensor (→Blz. 375)
Radiateur (→Blz. 375)
Sproeierreservoir
(→Blz. 379)1
2
3
4
5
6
7
8
9
YARIS_F_OM_Europe_OM52J20E.book Page 367 Thursday, December 1, 2016 10:25 PM

3687-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52J20E■

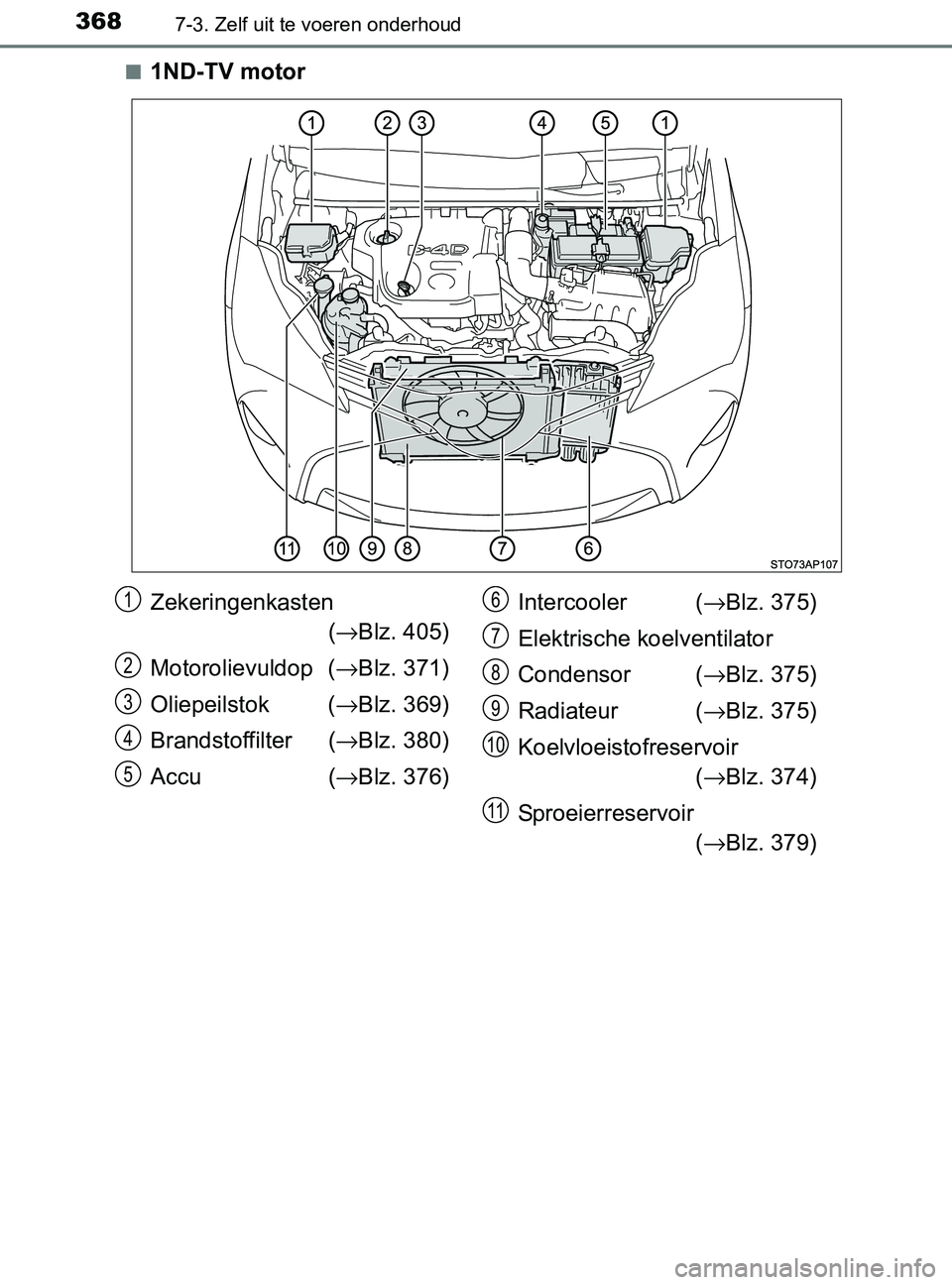

1ND-TV motor
Zekeringenkasten
(→Blz. 405)
Motorolievuldop (→Blz. 371)
Oliepeilstok (→Blz. 369)
Brandstoffilter (→Blz. 380)
Accu (→Blz. 376)Intercooler (→Blz. 375)
Elektrische koelventilator
Condensor (→Blz. 375)
Radiateur (→Blz. 375)
Koelvloeistofreservoir
(→Blz. 374)
Sproeierreservoir
(→Blz. 379)1
2
3
4
5
6
7
8
9
10
11
YARIS_F_OM_Europe_OM52J20E.book Page 368 Thursday, December 1, 2016 10:25 PM

3697-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52J20E

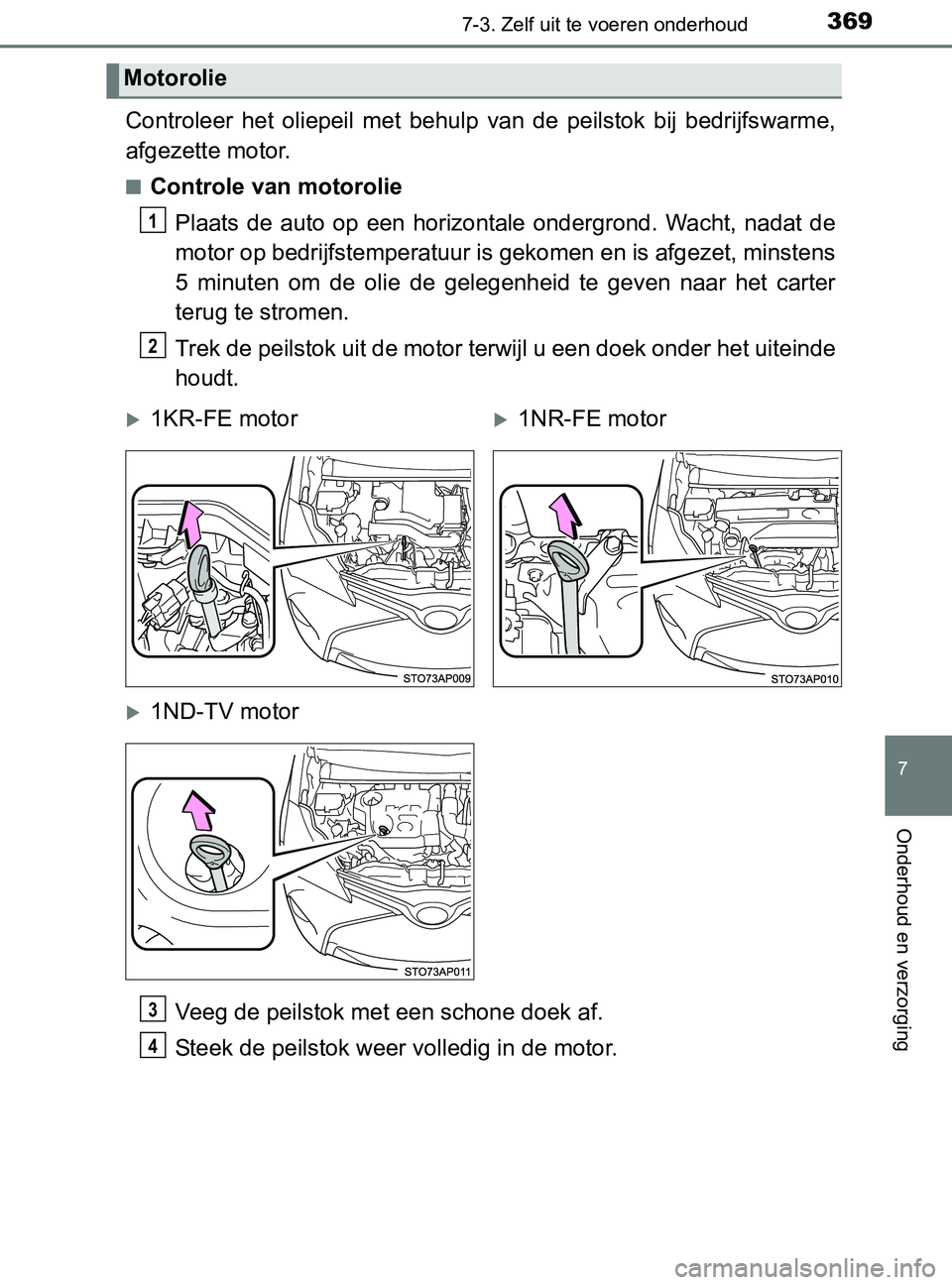

Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■Controle van motorolie
Plaats de auto op een horizontale ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is gekomen en is afgezet, minstens
5 minuten om de olie de gelegenheid te geven naar het carter
terug te stromen.
Trek de peilstok uit de motor terwijl u een doek onder het uiteinde
houdt.
Veeg de peilstok met een schone doek af.
Steek de peilstok weer volledig in de motor.
Motorolie
1
2
1KR-FE motor1NR-FE motor
1ND-TV motor
3
4
YARIS_F_OM_Europe_OM52J20E.book Page 369 Thursday, December 1, 2016 10:25 PM

3707-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52J20E

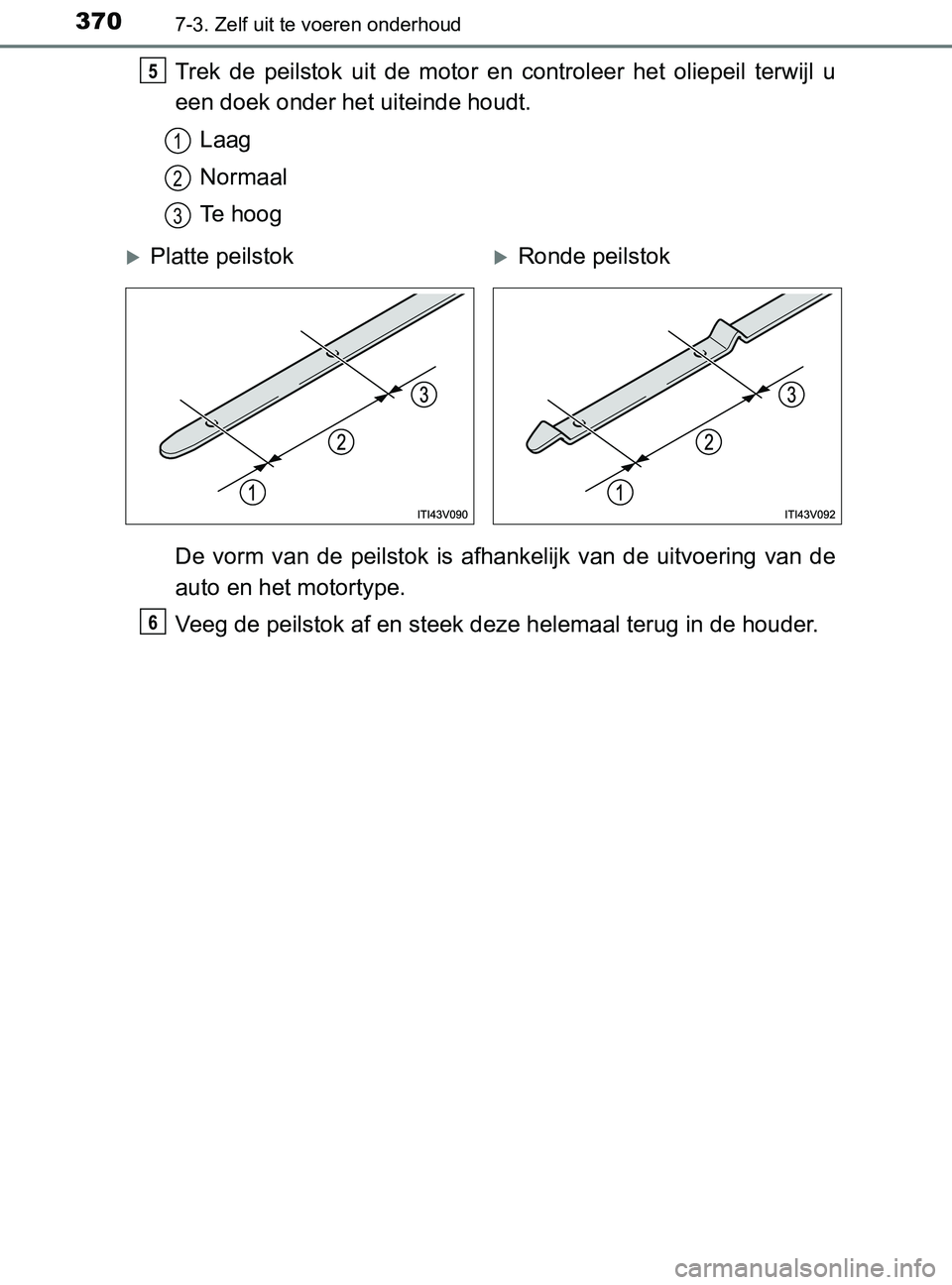

Trek de peilstok uit de motor en controleer het oliepeil terwijl u
een doek onder het uiteinde houdt.
Laag
Normaal
Te hoog
De vorm van de peilstok is afhankelijk van de uitvoering van de
auto en het motortype.
Veeg de peilstok af en steek deze helemaal terug in de houder.5
1
2
3
Platte peilstokRonde peilstok
6
YARIS_F_OM_Europe_OM52J20E.book Page 370 Thursday, December 1, 2016 10:25 PM
