TOYOTA YARIS 2017 Návod na použití (in Czech)

1012. Přístrojová deska
2
Přístrojová deska
YARIS_F_OM_Europe_OM52G23CZ
*1: Tyto kontrolky se rozsvítí, když je spínač motoru otočen do polohy "ON"
(vozidla bez systému bezklíčového nastupování a startování) nebo je za-
pnut do režimu ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklíčové-
ho nastupování a startování), aby signalizovaly, že je prováděna kontrola
systému. Zhasnou po nastartování motoru, nebo po několika sekundách.
Systém může mít poruchu, pokud se některá kontrolka nerozsvítí, nebo po-
kud kontrolky nezhasnou. Nechte vozidlo prohlédnout kterýmkoliv autorizo-
vaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým
servisem.
*2: Je-li ve výbavě
*3: Kontrolka bliká žlutě, aby signalizovala poruchu. Kontrolka bliká rychle ze-
leně, aby signalizovala, že zámek volantu nebyl uvolněn.
*4: Kontrolka se rozsvítí, aby signalizovala poruchu.
*5: Kontrolka bliká, aby signalizovala poruchu.
*6: Naftový motor
*7: Tato kontrolka se rozsvítí na středním panelu.
*8: Tyto kontrolky se rozsvítí, když je spínač motoru otočen do polohy "ON"
(vozidla bez systému bezklíčového nastupování a startování) nebo je za-
pnut do režimu ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklíčové-
ho nastupování a startování), aby signalizovaly, že je prováděna kontrola
systému. Zhasnou po nastartování motoru, nebo po několika sekundách.
*2, 3, 10
(Žlutá)
Indikátor systému bezklí-
čového nastupování
a startování (S. 545)*1, 2
Výstražná kontrolka tlaku
pneumatik (S. 546)
*10
Výstražná kontrolka ote-
vřených dveří (S. 546)*1, 11
Hlavní výstražná kontrolka
(S. 547)
Výstražná kontrolka nízké
hladiny paliva (S. 546)*1, 6, 10Výstražná kontrolka nízké
hladiny motorového oleje
(S. 547)
Kontrolka bezpečnostních
pásů řidiče a spolujezdce
vpředu (S. 546)*2, 6, 8, 10Výstražná kontrolka sys-
tému DPF (S. 547)
*2, 7Kontrolky bezpečnostních
pásů cestujících vzadu
(S. 546)*1, 6, 10
Kontrolka výměny moto-
rového oleje (S. 548)

1022. Přístrojová deska
YARIS_F_OM_Europe_OM52G23CZ
*9: Kontrolky se rozsvítí s indikátorem LDA, aby signalizovaly poruchu.
*10: Vozidla s monochromatickým displejem.
*11: Vozidla s barevným displejem.
*12: Tato kontrolka se rozsvítí na multiinformačním displeji.
Indikátory informují řidiče o provozním stavu různých systémů vozidla.
Indikátory
Indikátor směrových svě-
tel (S. 243)*1, 5, 6Indikátor Eko-jízdy
(S. 104)
Indikátor dálkových světel
(S. 246)
*5
Indikátor "SPORT"
(S. 232)
*2
(Zelená)
Indikátor automatických
dálkových světel
(S. 291)*1, 7, 13
Indikátor řazení
(S. 241)
Indikátor koncových světel
(S. 245)
*1, 7, 14
Indikátor řazení
(S. 241)
*2
Indikátor předních mlho-
vých světel (S. 250)*2
(Zelená)
Indikátor tempomatu
(S. 302)
Indikátor zadních mlho-
vých světel (S. 250)
*2Indikátor "SET"
(S. 302)
*2, 13
(Zelená)
Indikátor systému bezklí-
čového nastupování
a startování (S. 222)*2
(Zelená)
Indikátor LDA
(S. 285)
*3, 13
(Modrá)
Indikátor nízké teploty
chladicí kapaliny motoru*2, 12, 13
(Zelená)
Indikátory značení jízd-
ních pruhů (S. 286)
*4
Indikátor předehřívání mo-
toru (S. 219, 222)
*2
(Zelená)
Indikátor omezovače rych-
losti (S. 306)

1032. Přístrojová deska
2
Přístrojová deska
YARIS_F_OM_Europe_OM52G23CZ
*1: Vozidla bez systému bezklíčového nastupování a startování:
Tyto kontrolky se rozsvítí, když je spínač motoru otočen do polohy "ON",
aby signalizovaly, že je prováděna kontrola systému. Zhasnou po nastarto-
vání motoru, nebo po několika sekundách. Systém může mít poruchu, po-
kud se některá kontrolka nerozsvítí, nebo pokud kontrolky nezhasnou.
Nechte vozidlo prohlédnout kterýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
Vozidla se systémem bezklíčového nastupování a startování:
Tyto kontrolky se rozsvítí, když je spínač motoru zapnut do režimu ZAPA-
LOVÁNÍ ZAPNUTO, aby signalizovaly, že je prováděna kontrola systému.
Zhasnou po nastartování motoru, nebo po několika sekundách. Systém
může mít poruchu, pokud se některá kontrolka nerozsvítí, nebo pokud kon-
trolky nezhasnou. Nechte vozidlo prohlédnout kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
*2: Je-li ve výbavě
*3: Tento indikátor se zbarví modře, když je teplota chladicí kapaliny motoru nízká.
*4: Naftový motor
*5: Vozidla s Multidrive
*6: Kontrolka se nerozsvítí, když je systém vypnutý.
*7: Vozidla s manuální převodovkou
*8: Kontrolka bliká, aby signalizovala, že je systém v činnosti.
*9: Tato kontrolka se rozsvítí na středním panelu.
*1, 2Indikátor Stop & Start
(S. 311)*2, 8, 11, 13Indikátor aktivace PCS
(S. 268)
*1, 2
Indikátor zrušení Stop &
Start (S. 312)*1, 2, 10Výstražná kontrolka PCS
(S. 272)
*1, 2, 8
Indikátor prokluzu
(S. 323)
*14, 15Výstražný indikátor
námrazy (S. 108)
*1, 2, 13
Indikátor "TRC OFF"
(S. 323)*9
*1, 2
Indikátor VSC OFF
(S. 324)Indikátor "PASSENGER AIR BAG"
(S. 56)

1042. Přístrojová deska
YARIS_F_OM_Europe_OM52G23CZ
*10: Kontrolka se rozsvítí, když je systém vypnutý.
*11: Kontrolka se rozsvítí, když je změněno nastavení systému.
*12: Kontrolka bliká žlutě, aby signalizovala, že vozidlo vybočuje z jízdního pruhu.
*13: Vozidla s monochromatickým displejem.
*14: Vozidla s barevným displejem.
*15: Když je venkovní teplota přibližně 3 °C nebo nižší, indikátor bude blikat při-
bližně 10 sekund, pak zůstane svítit.
■Indikátor Eko-jízdy (vozidla s Multidrive)
Indikátor Eko-jízdy nebude fungovat za následujících podmínek:
●Řadicí páka je jinde, než v D.
●Vozidlo jede v režimu "SPORT" (S. 232).
●<002d0048000300520059004f00690047006900510003005300690047004f0052005900ea00030056005300740051004400fe0003011c0044005d00480051007400030053011c004c0003011c00440047004c00460074000300530069004600480003005900
0300270011[
●Rychlost vozidla je přibližně 130 km/h nebo vyšší. Při akceleraci šetrné k životnímu prostředí
(Eko-jízdě) se rozsvítí indikátor Eko-jízdy.
Když akcelerace překročí zónu Eko-jízdy,
nebo když je vozidlo zastaveno, indikátor
zhasne.
Dostupnost indikátoru Eko-jízdy je možno
přizpůsobit. Výchozí nastavení je Zapnuto.
(S. 115, 121)
VÝSTRAHA
■Když se nerozsvítí výstražná kontrolka bezpečnostního systému
Pokud by se kontrolky bezpečnostního systému, jako jsou výstražné kont-
rolky ABS a SRS, nerozsvítily při nastartování motoru, znamenalo by to, že
tyto systémy nejsou schopny vás ochránit při nehodě, což může mít za ná-
sledek smrtelná nebo vážná zranění. Pokud k tomu dojde, nechte vozidlo
ihned prohlédnout kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým servisem.

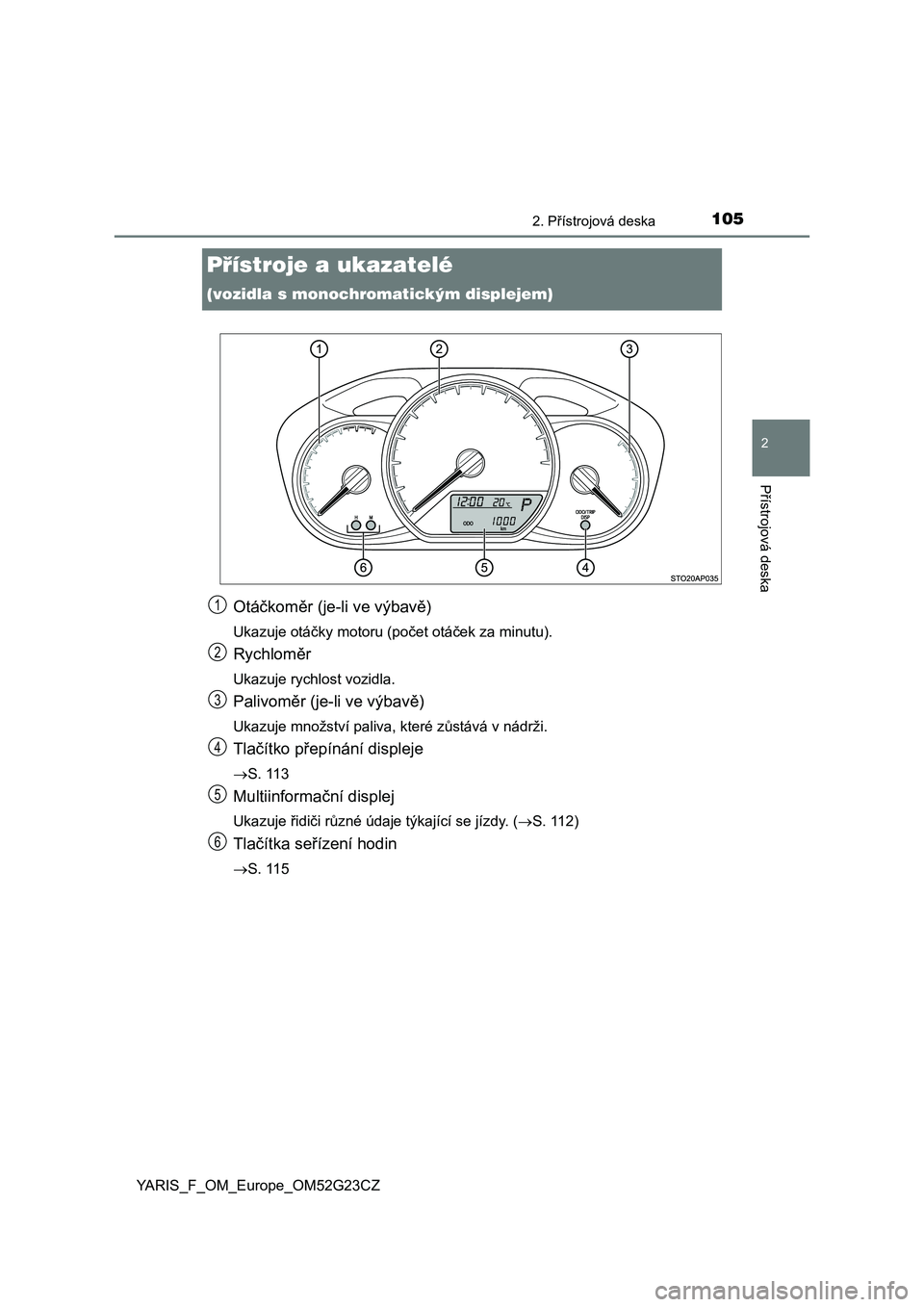

105
2
2. Přístrojová deska
Přístrojová deska
YARIS_F_OM_Europe_OM52G23CZ
Přístroje a ukazatelé
(vozidla s monochromatickým displejem)
Otáčkoměr (je-li ve výbavě)
Ukazuje otáčky motoru (počet otáček za minutu).
Rychloměr
Ukazuje rychlost vozidla.
Palivoměr (je-li ve výbavě)
Ukazuje množství paliva, které zůstává v nádrži.
Tlačítko přepínání displeje
S. 113
Multiinformační displej
Ukazuje řidiči různé údaje týkající se jízdy. (S. 112)
Tlačítka seřízení hodin
S. 115
1
2
3
4
5
6

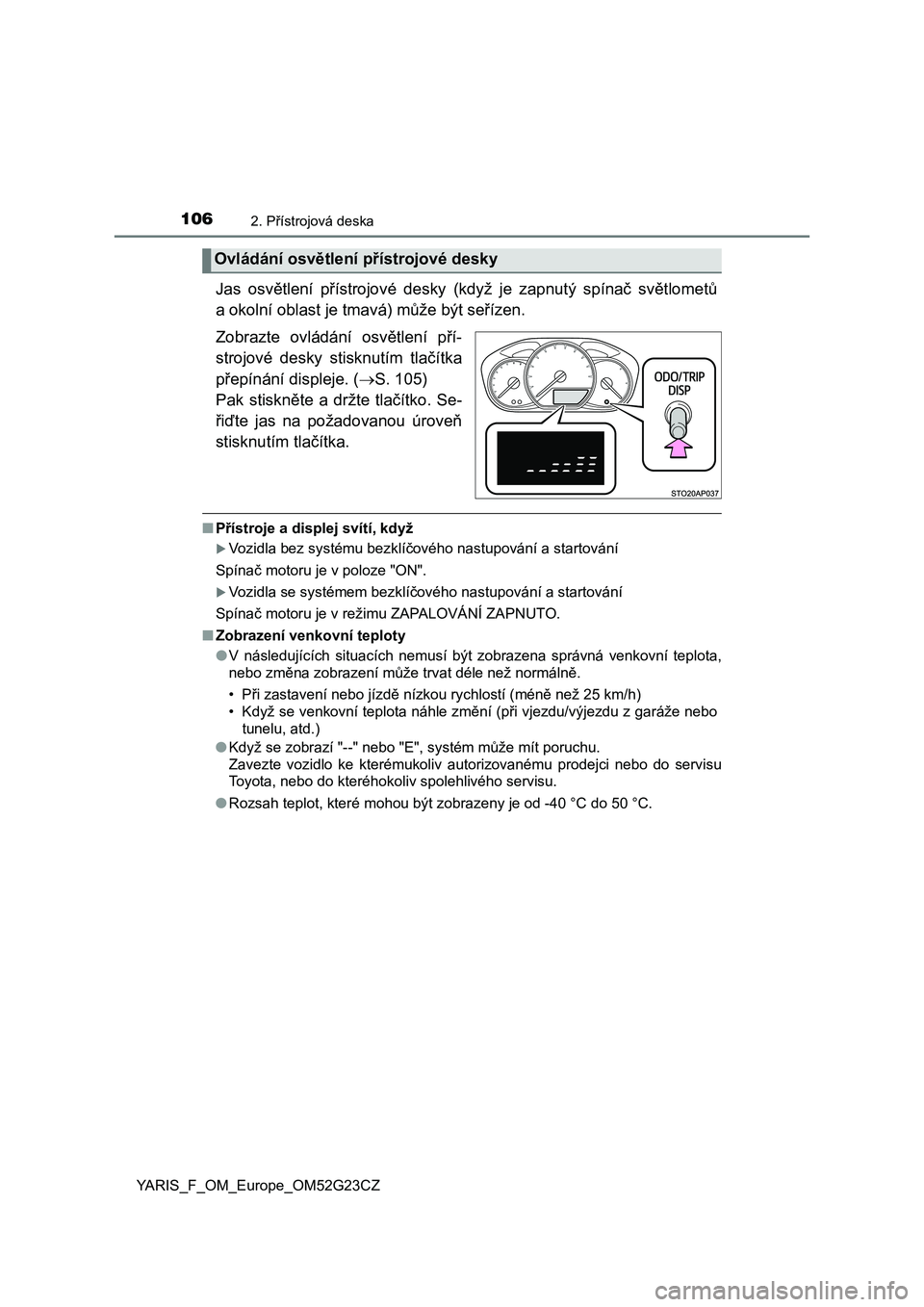

1062. Přístrojová deska
YARIS_F_OM_Europe_OM52G23CZ
Jas osvětlení přístrojové desky (když je zapnutý spínač světlometů
a okolní oblast je tmavá) může být seřízen.
Zobrazte ovládání osvětlení pří-
strojové desky stisknutím tlačítka
přepínání displeje. (S. 105)
Pak stiskněte a držte tlačítko. Se-
řiďte jas na požadovanou úroveň
stisknutím tlačítka.
■Přístroje a displej svítí, když
Vozidla bez systému bezklíčového nastupování a startování
Spínač motoru je v poloze "ON".
Vozidla se systémem bezklíčového nastupování a startování
Spínač motoru je v režimu ZAPALOVÁNÍ ZAPNUTO.
■Zobrazení venkovní teploty
●V následujících situacích nemusí být zobrazena správná venkovní teplota,
nebo změna zobrazení může trvat déle než normálně.
• Při zastavení nebo jízdě nízkou rychlostí (méně než 25 km/h)
• Když se venkovní teplota náhle změní (při vjezdu/výjezdu z garáže nebo
tunelu, atd.)
●Když se zobrazí "--" nebo "E", systém může mít poruchu.
Zavezte vozidlo ke kterémukoliv autorizovanému prodejci nebo do servisu
Toyota, nebo do kteréhokoliv spolehlivého servisu.
●Rozsah teplot, které mohou být zobrazeny je od -40 °C do 50 °C.
Ovládání osvětlení přístrojové desky

1072. Přístrojová deska
2
Přístrojová deska
YARIS_F_OM_Europe_OM52G23CZ
UPOZORNĚNÍ
■Abyste zabránili poškození motoru a jeho součástí
●Vozidla s otáčkoměrem: Nenechávejte ručičku otáčkoměru dosáhnout čer-
<0059004800510070000300520045004f004400560057004c000f0003004e005700480055006900030056004c004a00510044004f004c005d0058004d0048000300500044005b004c00500069004f00510074000300520057006900fe004e005c0003005000
5200570052005500580011[
●Motor se může přehřívat, pokud se rozsvítí nebo bliká výstražná kontrolka
vysoké teploty chladicí kapaliny motoru. V tom případě ihned vozidlo za-
stavte na bezpečném místě a až motor úplně vychladne, zkontrolujte ho.
(S. 606)

1082. Přístrojová deska
YARIS_F_OM_Europe_OM52G23CZ

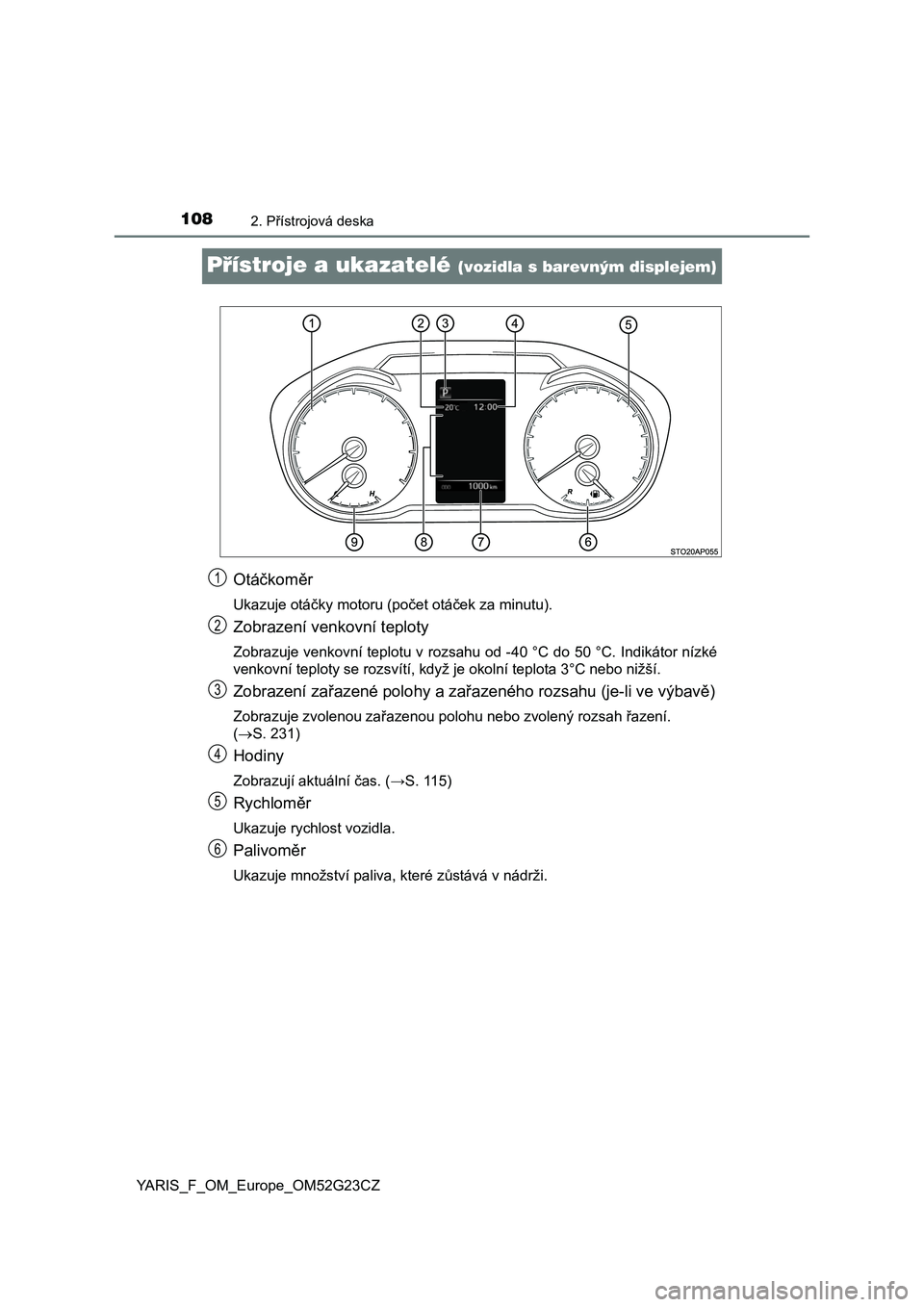

Přístroje a ukazatelé (vozidla s barevným displejem)
Otáčkoměr
Ukazuje otáčky motoru (počet otáček za minutu).
Zobrazení venkovní teploty
Zobrazuje venkovní teplotu v rozsahu od -40 °C do 50 °C. Indikátor nízké
venkovní teploty se rozsvítí, když je okolní teplota 3°C nebo n ižší.
Zobrazení zařazené polohy a zařazeného rozsahu (je-li ve výbavě)
Zobrazuje zvolenou zařazenou polohu nebo zvolený rozsah řazení.
( S. 231)
Hodiny
Zobrazují aktuální čas. (→S. 115)
Rychloměr
Ukazuje rychlost vozidla.
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži.
1
2
3
4
5
6

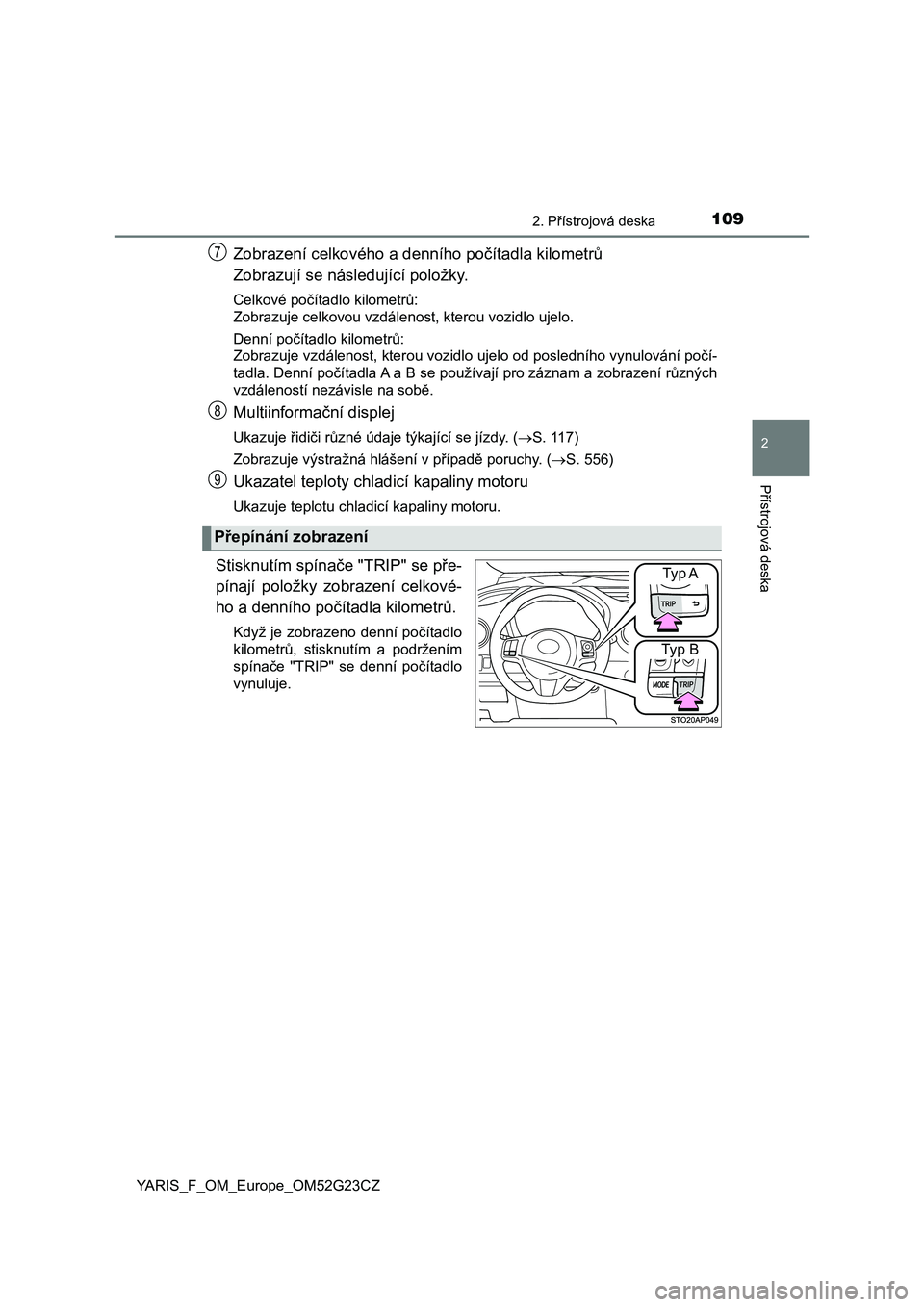

1092. Přístrojová deska
2
Přístrojová deska
YARIS_F_OM_Europe_OM52G23CZ
Zobrazení celkového a denního počítadla kilometrů
Zobrazují se následující položky.
Celkové počítadlo kilometrů:
Zobrazuje celkovou vzdálenost, kterou vozidlo ujelo.
Denní počítadlo kilometrů:
Zobrazuje vzdálenost, kterou vozidlo ujelo od posledního vynulování počí-
tadla. Denní počítadla A a B se používají pro záznam a zobrazení různých
vzdáleností nezávisle na sobě.
Multiinformační displej
Ukazuje řidiči různé údaje týkající se jízdy. (S. 117)
Zobrazuje výstražná hlášení v případě poruchy. (S. 556)
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru.
Stisknutím spínače "TRIP" se pře-
pínají položky zobrazení celkové-
ho a denního počítadla kilometrů.
Když je zobrazeno denní počítadlo
kilometrů, stisknutím a podržením
spínače "TRIP" se denní počítadlo
vynuluje.
Přepínání zobrazení
7
8
9
Ty p A
Ty p B

1102. Přístrojová deska
YARIS_F_OM_Europe_OM52G23CZ
Jas osvětlení přístrojové desky je možné nastavit.
Zobrazte ovládání osvětlení pří-
strojové desky stisknutím spínače
"TRIP".
Pak stiskněte a držte spínač. Se-
řiďte jas na požadovanou úroveň
stisknutím spínače.
■Přístroje a displej svítí, když
Vozidla bez systému bezklíčového nastupování a startování
Spínač motoru je v poloze "ON".
Vozidla se systémem bezklíčového nastupování a startování
Spínač motoru je v režimu ZAPALOVÁNÍ ZAPNUTO.
■Seřízení jasu přístrojové desky
Úroveň jasu přístrojů, když je okolí v denním režimu a nočním režimu, je mož-
né nastavit individuálně.
• Denní režim: Když je spínač světlometů vypnut, nebo když je spínač svět-
lometů zapnut, ale okolní oblast je jasná.
• Noční režim: Když je spínač světlometů zapnut a okolní oblast je tmavá.
Ovládání osvětlení přístrojové desky
Ty p A
Ty p B
